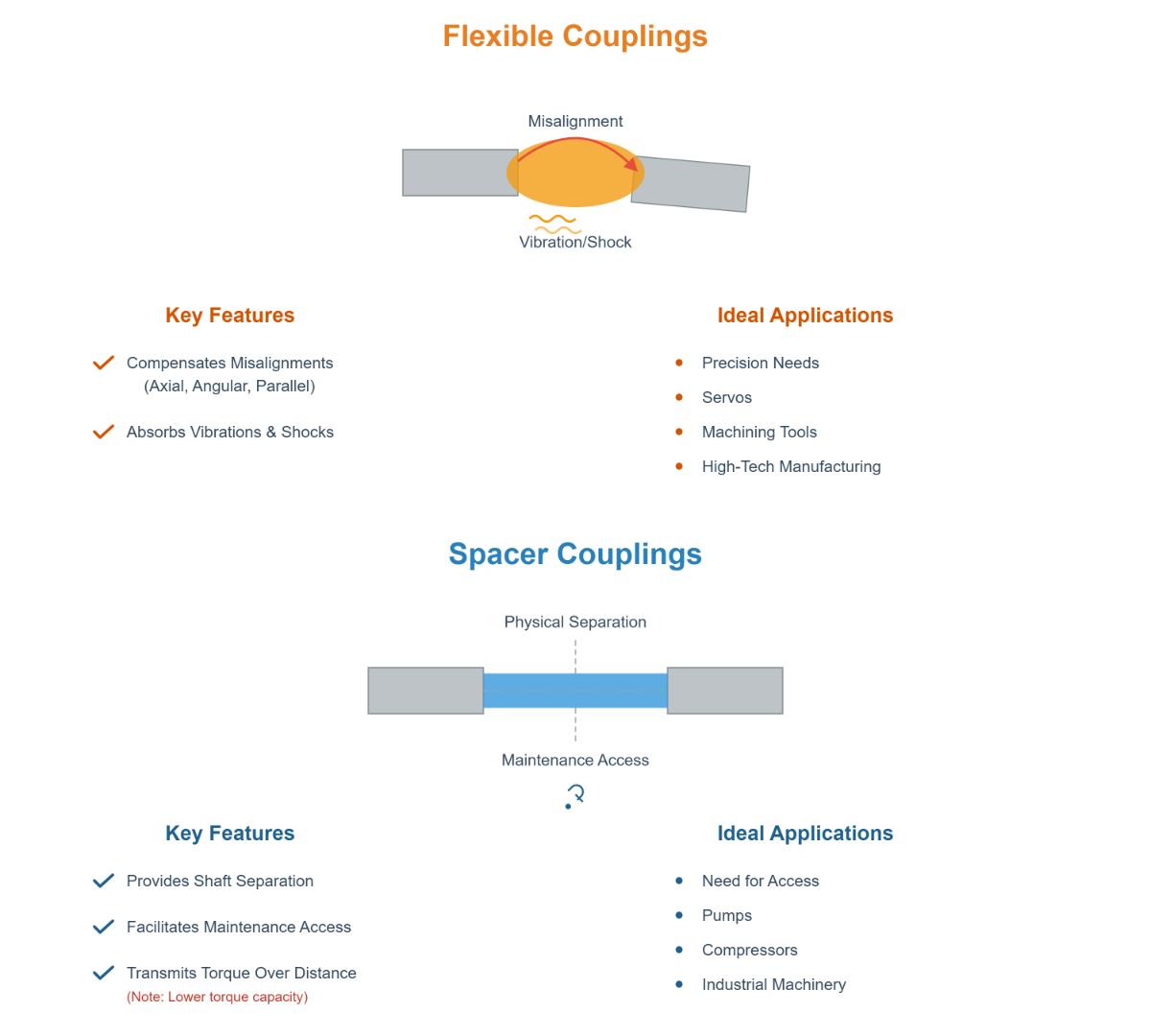

Kopling Fleksibel vs Kopling Spacer: Apa Perbedaannya?

Dalam dunia teknik mesin, memilih kopling yang tepat dapat secara signifikan memengaruhi efisiensi dan umur mesin. Pernahkah Anda bertanya-tanya kapan harus memilih kopling fleksibel versus kopling spacer? Kedua jenis kopling ini memiliki peran penting, tetapi memahami perbedaannya dapat menjadi kunci untuk mengoptimalkan kinerja dan meminimalkan waktu henti. Artikel ini membahas nuansa kopling fleksibel dan spacer, mulai dari kemampuannya untuk mengimbangi ketidaksejajaran hingga keunggulan perawatannya. Dengan menjelajahi spesifikasi teknis dan skenario aplikasinya, Anda akan mendapatkan wawasan untuk membuat keputusan yang tepat yang disesuaikan dengan kebutuhan spesifik Anda. Siap untuk menemukan kopling mana yang paling sesuai dengan kebutuhan alat berat Anda? Mari selami dan pelajari fitur dan manfaat unik dari masing-masing jenis.

Pengenalan Jenis Kopling

Gambaran Umum Jenis Kopling

Kopling menghubungkan dua poros dalam sistem mekanis, mentransmisikan daya dan mengakomodasi ketidaksejajaran dan gerakan. Ada beberapa jenis kopling, masing-masing dirancang untuk memenuhi kebutuhan dan kendala operasional tertentu. Dua jenis kopling utama yang digunakan dalam aplikasi industri adalah kopling fleksibel dan kopling pengatur jarak. Memahami perbedaannya sangat penting untuk memilih kopling yang sesuai untuk aplikasi tertentu.

Kopling Fleksibel

Kopling fleksibel dirancang untuk mentransmisikan torsi antar poros sekaligus mengimbangi ketidaksejajaran dan menyerap getaran. Mereka mencapai hal ini melalui penggunaan elemen elastomer, pegas logam, atau jerat roda gigi yang memungkinkan tingkat gerakan tanpa memberikan tekanan berlebihan pada mesin yang terhubung.

Fitur Utama

• Kompensasi Ketidaksejajaran: Kopling fleksibel unggul dalam mengelola ketidaksejajaran sudut, paralel, dan aksial, yang membantu dalam menjaga toleransi keselarasan dan mengurangi tekanan pada komponen yang terhubung.
• Peredaman Getaran: Elemen fleksibel dalam kopling ini menyerap getaran operasional, melindungi mesin dari keausan.
• Konstruksi: Biasanya mencakup elastomer, pegas logam, atau jerat roda gigi yang memberikan fleksibilitas dan daya tahan.

Kopling Pengatur Jarak

Kopling spacer menciptakan pemisahan fisik antara poros untuk mentransmisikan torsi tetapi membutuhkan penyelarasan yang tepat karena tidak mengimbangi ketidaksejajaran.

Fitur Utama

• Akses Pemeliharaan: Kopling spacer memungkinkan akses perawatan yang mudah tanpa mengganggu keselarasan sistem. Fitur ini sangat bermanfaat dalam aplikasi yang memerlukan perawatan rutin atau penggantian komponen.
• Struktur yang Kaku: Kopling spacer terdiri dari spacer yang kaku di antara dua flensa, sehingga cocok untuk aplikasi yang menuntut transmisi torsi tinggi dan penyerapan getaran minimal.

Analisis Komparatif

Penanganan Ketidaksejajaran

Kopling fleksibel unggul dalam mengelola ketidaksejajaran sudut, paralel, dan aksial. Namun, kopling spacer membutuhkan penyelarasan yang tepat dan menawarkan toleransi minimal untuk ketidaksejajaran, sehingga kurang dapat beradaptasi di lingkungan di mana penyelarasan poros tidak dapat dijamin.

Penyerapan Getaran

Desain kopling fleksibel secara inheren mencakup kemampuan peredaman getaran, yang melindungi mesin dari guncangan operasional. Kopling spacer, yang tidak memiliki elemen fleksibel, tidak memberikan peredaman getaran yang signifikan dan lebih cocok untuk aplikasi di mana transmisi torsi yang kaku diprioritaskan daripada kontrol getaran.

Desain dan Pemeliharaan Struktural

Sementara kopling fleksibel kompak dan menawarkan akses perawatan terbatas, kopling spacer menyediakan akses perawatan yang mudah karena pemisahan fisik antara poros. Hal ini menjadikannya ideal untuk aplikasi yang memerlukan pemeriksaan rutin dan penggantian komponen.

Skenario Aplikasi

Kopling Fleksibel

• Mesin Presisi: Digunakan pada servos, perkakas CNC, dan peralatan manufaktur semikonduktor, di mana toleransi penyelarasan yang tinggi dan kontrol getaran sangat penting.
• Sistem Pengemasan: Efektif dalam mengurangi getaran operasional, sehingga memperpanjang umur peralatan pengemasan.
• Sistem Otomotif: Umumnya digunakan untuk mengelola ketidaksejajaran drivetrain.

Kopling Pengatur Jarak

• Pompa dan Kompresor: Memungkinkan pembongkaran dan perawatan tanpa mengganggu keselarasan motor, yang sangat penting untuk pengoperasian sistem ini tanpa gangguan.
• Konveyor Pertambangan: Menangani transmisi torsi tinggi sambil mempertahankan pemisahan poros, ideal untuk aplikasi tugas berat.
• Mixer Industri: Memfasilitasi akses ke bearing dan komponen perantara lainnya di lingkungan yang keras dan berat.

Tinjauan Rinci tentang Kopling Fleksibel

Pengantar Kopling Fleksibel

Kopling fleksibel adalah komponen penting dalam sistem mekanis yang menghubungkan dua poros terpisah, yang memungkinkan terjadinya ketidaksejajaran dan menyerap getaran. Kopling ini memainkan peran penting dalam memastikan transmisi daya yang lancar dan efisien, terutama dalam aplikasi yang tidak dapat dijamin keselarasannya secara sempurna.

Jenis-jenis Kopling Fleksibel

Kopling fleksibel dapat dikategorikan menjadi dua jenis utama: kopling fleksibel secara mekanis dan kopling elemen fleksibel. Kopling yang fleksibel secara mekanis, seperti kopling kisi, menggunakan elemen mekanis seperti gulungan logam atau kisi untuk memberikan fleksibilitas, sehingga ideal untuk situasi di mana fleksibilitas diperlukan tanpa bergantung pada bahan elastis. Kopling elemen fleksibel, yang mencakup kopling rahang dan kopling elastomer, menggunakan bahan elastomer seperti sisipan karet atau plastik untuk mengelola ketidaksejajaran dan mengurangi serangan balik. Kopling ini serbaguna dan dapat disesuaikan untuk lingkungan tertentu, menawarkan fleksibilitas dan peredam getaran.

Fitur dan Manfaat Utama

Toleransi Ketidaksejajaran

Kopling fleksibel dirancang untuk menangani berbagai tingkat ketidaksejajaran, termasuk ketidaksejajaran sudut, paralel, dan aksial. Toleransi ini membantu menjaga keselarasan, mengurangi tekanan pada mesin, dan meningkatkan keandalan sistem secara keseluruhan.

Peredam Getaran dan Pengurangan Kebisingan

Salah satu manfaat utama kopling fleksibel adalah kemampuannya meredam getaran dan mengurangi kebisingan. Elemen fleksibel menyerap guncangan operasional, melindungi mesin dari keausan dan meningkatkan lingkungan kerja dengan meminimalkan tingkat kebisingan.

Serangan Balik Rendah atau Nol

Banyak kopling fleksibel yang menawarkan backlash yang sangat rendah atau nol, yang sangat penting untuk aplikasi yang memerlukan transmisi torsi yang presisi. Fitur ini memastikan bahwa daya ditransmisikan dengan lancar dan efisien, tanpa kehilangan akibat permainan mekanis.

Pertimbangan Aplikasi dan Pemeliharaan

Kopling fleksibel digunakan dalam berbagai aplikasi, mulai dari mesin presisi hingga peralatan industri. Pemasangan yang tepat dan perawatan rutin sangat penting untuk memperpanjang masa pakai dan kinerjanya. Inspeksi rutin untuk keausan dan keausan, bersama dengan penggantian komponen yang aus secara tepat waktu, memastikan bahwa kopling terus berfungsi secara efektif.

Analisis Komparatif dengan Kopling Spacer

Penanganan Ketidaksejajaran

Kopling fleksibel unggul dalam mengelola ketidaksejajaran, menawarkan keunggulan signifikan dibandingkan kopling spacer, yang membutuhkan penyelarasan yang tepat. Kemampuan untuk mengakomodasi ketidaksejajaran membuat kopling fleksibel lebih mudah beradaptasi di lingkungan di mana keselarasan poros tidak dapat dijamin.

Penyerapan Getaran

Kopling fleksibel secara inheren memiliki kemampuan meredam getaran, yang tidak dimiliki oleh kopling spacer. Fitur ini membuat kopling fleksibel lebih cocok untuk aplikasi di mana kontrol getaran sangat penting, sedangkan kopling spacer lebih cocok untuk transmisi torsi yang kaku.

Desain dan Pemeliharaan Struktural

Kopling fleksibel biasanya lebih ringkas dan mungkin menawarkan akses perawatan yang terbatas dibandingkan dengan kopling spacer. Kopling spacer, dengan pemisahan fisik antara poros, memberikan akses perawatan yang lebih mudah, sehingga ideal untuk aplikasi yang membutuhkan inspeksi rutin dan penggantian komponen.

Aplikasi Praktis

Kopling fleksibel banyak digunakan di berbagai industri, termasuk:

• Mesin Presisi: Penting dalam sistem yang memerlukan toleransi penyelarasan dan kontrol getaran yang tinggi, seperti perkakas CNC dan peralatan manufaktur semikonduktor.
• Sistem Pengemasan: Efektif dalam mengurangi getaran operasional, memperpanjang masa pakai peralatan pengemasan.
• Sistem Otomotif: Umumnya digunakan untuk mengelola ketidaksejajaran drivetrain, memastikan transmisi daya yang halus dan efisien.

Sebaliknya, kopling spacer lebih disukai dalam aplikasi seperti pompa dan kompresor, konveyor pertambangan, dan mixer industri, di mana akses perawatan dan pemisahan poros sangat penting.

Tinjauan Rinci tentang Kopling Spacer

Pengantar Kopling Spacer

Kopling spacer sangat penting untuk menghubungkan dua poros sekaligus menjaganya tetap terpisah secara fisik dalam sistem mekanis. Pemisahan ini memungkinkan akses yang lebih mudah ke komponen mesin yang terletak di antara poros, seperti pompa, kompresor, atau kotak roda gigi. Kopling spacer sangat dihargai dalam aplikasi yang memerlukan perawatan atau inspeksi rutin.

Fitur Utama dari Kopling Spacer

Pemisahan Fisik

Karakteristik utama dari kopling spacer adalah adanya celah atau jarak yang disengaja di antara poros yang terhubung. Desain ini memungkinkan akses mudah ke komponen mesin perantara tanpa mengganggu keselarasan seluruh sistem. Fitur ini sangat menguntungkan dalam sistem yang memerlukan perawatan atau penggantian komponen yang sering.

Transmisi Torsi

Dirancang untuk mentransmisikan beban torsi tinggi melintasi pemisahan fisik, kopling spacer ideal untuk aplikasi tugas berat yang membutuhkan transmisi torsi yang kuat. Struktur kaku spacer coupling memastikan transfer daya yang efisien pada jarak yang lebih jauh di antara poros.

Penyelarasan yang Tepat

Tidak seperti kopling fleksibel, kopling spacer membutuhkan penyelarasan poros yang tepat untuk kinerja yang optimal. Mereka tidak secara alami menyesuaikan ketidaksejajaran atau getaran, sehingga penyelarasan yang tepat diperlukan selama pemasangan. Persyaratan ini menggarisbawahi pentingnya penyelarasan yang akurat dalam sistem yang menggunakan kopling spacer untuk mencegah tekanan dan keausan yang tidak semestinya.

Kopling Spacer Drop-Out

Jenis kopling spacer khusus adalah kopling spacer drop-out. Kopling ini memiliki kartrid spacer yang dapat dilepas, sehingga mudah untuk melepas kopling tanpa menggeser hub poros. Desain ini sesuai dengan standar API-610 dan sangat bermanfaat dalam aplikasi kritis seperti pompa sentrifugal dan gearbox, di mana mengurangi waktu henti untuk pemeliharaan sangat penting. Cincin pelindung perantara pada kopling spacer drop-out juga meningkatkan keamanan dengan menahan tabung spacer jika terjadi kegagalan paket cakram.

Aplikasi Kopling Spacer

Kopling spacer banyak digunakan dalam industri yang membutuhkan pemisahan fisik dan transmisi torsi tinggi. Beberapa aplikasi yang umum meliputi:

• Pompa dan Kompresor: Kopling spacer memungkinkan perawatan dan inspeksi tanpa mengganggu keselarasan motor, yang sangat penting untuk pengoperasian sistem ini tanpa gangguan.
• Mesin-mesin Industri Berat: Aplikasi seperti konveyor pertambangan mendapat manfaat dari kemampuan transmisi torsi yang kuat dari kopling spacer, sehingga cocok untuk lingkungan tugas berat.
• Dudukan Uji Putar dan Gearbox: Sistem ini sering kali memerlukan pembongkaran dan perawatan yang sering, sehingga menjadikan spacer coupling sebagai pilihan ideal untuk memfasilitasi akses ke komponen perantara.

Perbandingan dengan Kopling Fleksibel

Penanganan Ketidaksejajaran

Kopling fleksibel unggul dalam mengakomodasi ketidaksejajaran sudut, paralel, dan aksial, membuatnya lebih mudah beradaptasi di lingkungan di mana penyelarasan yang tepat tidak dapat dijamin. Sebaliknya, kopling spacer membutuhkan penyelarasan yang tepat dan menawarkan toleransi minimal untuk ketidaksejajaran, yang dapat membatasi kemampuan beradaptasi dalam aplikasi tertentu.

Penyerapan Getaran

Kopling fleksibel secara inheren mencakup elemen yang menyerap getaran dan guncangan operasional, melindungi mesin yang terhubung dari keausan. Kopling spacer, karena kaku, tidak memberikan peredaman getaran yang signifikan dan lebih cocok untuk aplikasi di mana transmisi torsi yang kaku diprioritaskan daripada kontrol getaran.

Akses Pemeliharaan

Sementara kopling fleksibel kompak dan menawarkan akses perawatan terbatas, kopling spacer memberikan keuntungan yang jelas dalam hal ini. Pemisahan fisik antara poros pada kopling spacer memungkinkan perawatan dan pemeriksaan komponen perantara yang lebih mudah tanpa mengganggu keselarasan sistem.

Perbedaan Fungsional Utama

Kompensasi Ketidaksejajaran

Satu perbedaan signifikan antara kopling fleksibel dan spacer adalah kemampuannya untuk menangani ketidaksejajaran antara poros yang terhubung.

• Kopling Fleksibel dirancang khusus untuk mengakomodasi berbagai jenis ketidaksejajaran-termasuk offset sudut, paralel, dan aksial. Fleksibilitas yang melekat memungkinkan kopling menyerap ketidaksejajaran ini tanpa mentransmisikan beban atau tekanan yang berlebihan ke peralatan yang terhubung. Kemampuan ini memastikan pengoperasian yang lebih lancar dan memperpanjang usia mesin dengan meminimalkan keausan bantalan dan poros.
• Kopling Pengatur JarakSebaliknya, membutuhkan penyelarasan poros yang tepat untuk pengoperasian yang benar. Mereka tidak memiliki fleksibilitas yang melekat atau kemampuan untuk mengimbangi ketidaksejajaran poros. Setiap penyimpangan dalam penyelarasan dapat menyebabkan peningkatan tekanan, keausan yang dipercepat, dan potensi kegagalan peralatan. Oleh karena itu, pemasangan dan pemeliharaan kopling spacer menuntut pemeriksaan dan penyesuaian keselarasan yang cermat.

Penyerapan Getaran dan Peredaman Guncangan

Kopling fleksibel menggunakan elemen elastomer, pegas logam, atau pengaturan gigi roda gigi untuk menyerap dan meredam getaran dan guncangan, sehingga mengurangi kebisingan dan mencegah kegagalan akibat kelelahan. Peredaman ini mengurangi kebisingan, mencegah kegagalan akibat kelelahan, dan melindungi komponen sensitif pada mesin atau sistem presisi dengan beban yang berfluktuasi.

Kopling spacer tidak memiliki fitur peredam getaran yang melekat karena konstruksinya yang kaku. Fokusnya adalah mentransmisikan torsi melintasi celah fisik dengan kekakuan maksimum, sehingga kurang efektif dalam mengisolasi getaran dan guncangan. Oleh karena itu, kopling ini lebih cocok untuk aplikasi di mana getarannya minimal atau dikontrol dengan cara lain.

Pemisahan Fisik dan Aksesibilitas Pemeliharaan

Ada atau tidak adanya pemisahan fisik antara ujung poros sangat penting dalam menentukan karakteristik operasional dan pemeliharaan.

Kopling spacer memberikan celah fisik yang disengaja antara poros melalui penggunaan spacer perantara. Desain ini memungkinkan akses yang mudah ke bantalan, segel, dan komponen inline lainnya tanpa membongkar seluruh rakitan poros. Dalam lingkungan atau sistem tugas berat yang membutuhkan pemeriksaan dan pemeliharaan yang sering - seperti pompa dan kompresor - aksesibilitas ini secara drastis mengurangi waktu henti.

Kopling fleksibel kompak dan tidak menciptakan celah fisik, membuat perawatan dan inspeksi lebih menantang. Pemeliharaan dan pemeriksaan komponen perantara biasanya memerlukan pembongkaran sebagian atau seluruh kopling. Hal ini membatasi kemudahan akses tetapi biasanya berjumlah lebih sedikit komponen dan desain yang lebih sederhana.

Transmisi Torsi dan Kapasitas Beban

Kedua jenis kopling mentransmisikan torsi, tetapi konstruksi dan fleksibilitasnya memengaruhi kapasitas beban dan keandalan operasional.

Kopling fleksibel dapat menangani torsi sedang hingga tinggi tetapi membutuhkan ukuran yang tepat untuk menghindari keausan dalam kondisi beban tinggi. Kopling ini secara efisien mentransmisikan torsi sekaligus memungkinkan sedikit ketidaksejajaran dan menyerap guncangan operasional. Namun, elemen fleksibelnya dapat membatasi kapasitas torsi maksimum dibandingkan dengan kopling kaku.

Kopling spacer memiliki fitur koneksi kaku yang dirancang untuk menangani beban torsi yang sangat tinggi tanpa deformasi. Tabung spacer memberikan kekakuan struktural di seluruh celah poros, menjadikannya ideal untuk aplikasi industri berat di mana kapasitas beban dan stabilitas torsi sangat penting.

Pengaruh Antara Ujung Poros (BSE)

Dimensi yang dikenal sebagai Between Shaft Ends (BSE) memainkan peran yang kontras pada kopling ini.

Untuk kopling spacer, BSE adalah parameter desain intrinsik - spacer menentukan jarak bebas antara komponen poros, memberikan ruang perawatan yang ditentukan. BSE memengaruhi panjang kopling dan mekanika penyelarasan, yang memengaruhi persyaratan pemasangan.

Pada kopling fleksibel, BSE biasanya minimal atau tidak ada karena kopling menghubungkan poros secara langsung. Elemen fleksibel kopling mengakomodasi toleransi posisi tanpa perlu pemisahan fisik.

Stabilitas dan Keandalan Operasional dalam Kondisi Dinamis

Stabilitas operasional dalam berbagai kondisi beban dan kecepatan membedakan kopling ini secara fungsional.

Kopling fleksibel unggul dalam mempertahankan transmisi torsi yang stabil dalam aplikasi dinamis, mengkompensasi ketidaksejajaran kecil yang terjadi selama pengoperasian. Penyerapan getarannya membantu mengurangi guncangan, sehingga menghasilkan kinerja yang lebih halus dan mengurangi kelelahan mekanis.

Kopling spacer, dengan desainnya yang kaku, memberikan transmisi torsi yang dapat diprediksi ketika poros disejajarkan dengan tepat. Namun, kopling ini kurang tahan terhadap ketidaksejajaran dinamis atau efek ekspansi termal dan mungkin memerlukan verifikasi keselarasan yang lebih sering dalam lingkungan operasional yang berfluktuasi.

Spesifikasi Teknis

Kapasitas Torsi

Kopling fleksibel dapat menangani berbagai kapasitas torsi berdasarkan desain dan materialnya. Kopling ini biasanya menangani torsi sedang, sehingga ideal untuk aplikasi yang membutuhkan fleksibilitas operasional. Misalnya, kopling elastomer dapat menangani torsi hingga beberapa ribu Nm, sedangkan kopling fleksibel logam dapat menangani torsi yang lebih tinggi, sering kali melebihi 10.000 Nm.

Akan tetapi, kopling spacer terutama dirancang untuk transmisi torsi tinggi. Konstruksi yang kaku memungkinkannya menangani beban torsi yang besar tanpa deformasi. Kopling spacer dapat mentransmisikan torsi hingga 50.000 Nm atau lebih, tergantung pada bahan dan desainnya. Hal ini menjadikannya ideal untuk aplikasi tugas berat yang membutuhkan torsi tinggi dan penyelarasan yang presisi.

Toleransi Ketidaksejajaran

Kopling fleksibel dirancang untuk mengakomodasi berbagai jenis ketidaksejajaran, termasuk sudut, paralel, dan aksial. Mereka biasanya dapat menangani ketidaksejajaran sudut hingga ± 4 derajat, ketidaksejajaran radial hingga ± 0,3 mm, dan gerakan aksial hingga ± 1 mm. Ini penting dalam situasi di mana penyelarasan poros yang sempurna sulit dilakukan karena kondisi operasional atau ekspansi termal.

Sebaliknya, kopling spacer memerlukan penyelarasan yang tepat selama pemasangan dan pengoperasian. Mereka tidak menawarkan toleransi untuk ketidaksejajaran, karena penyimpangan apa pun dapat menyebabkan peningkatan tekanan dan potensi kegagalan. Sifat kaku dari kopling spacer berarti mereka paling cocok untuk aplikasi di mana penyelarasan dapat dikontrol dan dipelihara dengan cermat.

Peredaman Getaran

Kopling fleksibel memberikan peredaman getaran yang signifikan karena konstruksinya, yang sering kali menyertakan elemen elastomer atau bahan fleksibel lainnya. Kemampuan meredam getaran ini membantu mengurangi kebisingan operasional, melindungi mesin yang terhubung dari guncangan, dan memperpanjang masa pakai peralatan. Efektivitas peredaman getaran tergantung pada desain dan bahan kopling fleksibel.

Kopling spacer, karena kaku, tidak menawarkan peredaman getaran yang melekat. Kopling ini dirancang untuk mentransmisikan torsi dengan kekakuan maksimum, yang berarti tidak menyerap atau mengurangi getaran. Hal ini membuat mereka kurang cocok untuk aplikasi di mana kontrol getaran sangat penting dan lebih sesuai untuk lingkungan di mana getaran minimal atau dikelola melalui cara lain.

Kecepatan Operasi

Kopling fleksibel dapat beroperasi pada kecepatan hingga 12.000 rpm, sehingga cocok untuk mesin presisi dan aplikasi kecepatan tinggi. Kemampuannya untuk beroperasi pada kecepatan tinggi tanpa kehilangan performa yang signifikan membuatnya serbaguna untuk berbagai pengaturan industri.

Kopling spacer, karena konstruksinya yang kaku, juga dapat beroperasi pada kecepatan tinggi, tetapi kinerjanya sangat bergantung pada pemeliharaan kesejajaran yang tepat. Pengoperasian kecepatan tinggi pada kopling spacer membutuhkan penyeimbangan dan penyelarasan yang cermat untuk mencegah keausan yang berlebihan dan potensi kegagalan.

Bahan dan Konstruksi

Kopling fleksibel dibuat dari berbagai bahan, termasuk aluminium, baja tahan karat, dan polimer yang diperkuat fiberglass. Pemilihan bahan memengaruhi fleksibilitas, kekuatan, dan ketahanan kopling terhadap faktor lingkungan seperti korosi dan variasi suhu.

Kopling spacer biasanya dibuat dari bahan yang kaku seperti baja atau aluminium. Bahan-bahan ini memberikan kekuatan dan daya tahan yang diperlukan untuk menjaga jarak dan kesejajaran yang tepat antara poros saat mentransmisikan beban torsi tinggi. Konstruksi yang kaku memastikan bahwa kopling spacer dapat bertahan dalam kondisi yang menuntut aplikasi tugas berat.

Kisaran Suhu

Kopling fleksibel dapat beroperasi dalam rentang suhu yang luas, biasanya dari -10°C hingga +80°C, tergantung bahan yang digunakan. Beberapa desain khusus dapat menangani rentang suhu yang lebih luas, membuatnya serbaguna untuk berbagai lingkungan industri.

Kopling spacer tidak memiliki toleransi suhu tertentu, karena kinerjanya tidak terpengaruh secara signifikan oleh perubahan suhu. Namun, bahan yang digunakan dalam konstruksinya, seperti baja atau aluminium, secara inheren memberikan ketahanan yang baik terhadap variasi suhu, sehingga memastikan kinerja yang andal dalam beragam kondisi.

Berat dan Ukuran

Kopling fleksibel umumnya lebih ringkas dan lebih ringan daripada kopling spacer, membuatnya lebih mudah dipasang dan ditangani di ruang terbatas. Ukurannya yang ringkas dan bobotnya yang ringan berkontribusi pada inersia yang lebih rendah, sehingga menguntungkan aplikasi yang membutuhkan kontrol gerakan yang presisi.

Kopling spacer lebih besar dan lebih berat karena adanya elemen spacer. Peningkatan ukuran dan berat dapat membuat pemasangan dan penanganan menjadi lebih menantang, tetapi memberikan integritas struktural yang diperlukan untuk aplikasi torsi tinggi dan beban tinggi.

Persyaratan Pemeliharaan

Kopling fleksibel memerlukan pemeriksaan dan perawatan rutin untuk memastikan kinerja yang optimal. Elemen fleksibel dapat aus seiring waktu dan perlu diganti untuk mencegah kegagalan. Pemeriksaan pelumasan dan penyelarasan yang tepat juga diperlukan untuk memperpanjang masa pakai kopling.

Kopling spacer menawarkan akses perawatan yang lebih mudah karena pemisahan fisik antara poros. Desain ini memungkinkan pemeriksaan dan penggantian komponen perantara tanpa mengganggu keselarasan sistem secara keseluruhan. Desain drop-out dari beberapa kopling spacer semakin menyederhanakan perawatan dengan memungkinkan pelepasan spacer tanpa menggeser hub poros.

Perbedaan Aplikasi

Saat memilih antara kopling fleksibel dan kopling spacer, penting untuk memahami skenario aplikasi spesifiknya. Setiap jenis kopling memiliki fitur berbeda yang membuatnya cocok untuk lingkungan dan persyaratan operasional tertentu.

Kopling Fleksibel: Kontrol Presisi dan Getaran

Kopling fleksibel banyak digunakan dalam aplikasi yang membutuhkan kompensasi untuk ketidaksejajaran kecil dan peredaman getaran, terutama yang bermanfaat bagi mesin dan sistem presisi di mana menjaga toleransi kesejajaran dan mengurangi getaran operasional sangat penting.

Aplikasi Utama:

• Servos dan Alat Pemesinan: Kopling fleksibel sangat ideal untuk servo dan alat pemesinan karena kemampuannya menangani ketidaksejajaran dan menyerap getaran, yang meningkatkan akurasi dan umur peralatan.
• Peralatan Pengemasan: Dalam sistem pengemasan, kopling fleksibel membantu mengurangi getaran operasional, sehingga memperpanjang usia mesin dan memastikan pengoperasian yang lancar.
• Manufaktur Semikonduktor: Ketepatan yang diperlukan dalam manufaktur semikonduktor membuat kopling fleksibel menjadi pilihan yang lebih disukai, karena kopling fleksibel menjaga keselarasan dan melindungi komponen sensitif dari kerusakan akibat getaran.

Kopling Pengatur Jarak: Aksesibilitas Perawatan dan Transmisi Torsi Tinggi

Kopling spacer paling cocok untuk aplikasi yang membutuhkan pemisahan fisik antara poros, memungkinkan perawatan yang lebih mudah dan transmisi torsi tinggi. Kopling ini membutuhkan penyelarasan yang tepat tetapi menawarkan keuntungan besar dalam aksesibilitas perawatan dan keandalan dalam lingkungan tugas berat.

Aplikasi Utama:

• Pompa dan Kompresor: Kopling spacer memberikan pemisahan fisik yang diperlukan untuk memfasilitasi perawatan dan inspeksi tanpa mengganggu keselarasan motor, yang sangat penting untuk operasi tanpa gangguan.
• Mesin Industri: Pada mesin industri berat, seperti konveyor pertambangan, kopling spacer menangani transmisi torsi tinggi sambil mempertahankan pemisahan poros. Fitur ini bermanfaat untuk lingkungan yang menuntut kinerja yang kuat dan akses perawatan yang mudah.
• Dudukan Uji Putar dan Gearbox: Sistem ini sering kali memerlukan pembongkaran yang sering untuk pemeliharaan, membuat spacer coupling ideal karena desainnya yang lepas, yang memungkinkan pelepasan dan penggantian yang mudah tanpa menggeser hub poros.

Keunggulan Komparatif

Kompensasi Ketidaksejajaran

• Kopling Fleksibel: Mereka unggul dalam mengelola berbagai jenis ketidaksejajaran (sudut, paralel, dan aksial), memastikan operasi yang lebih lancar dan mengurangi tekanan pada peralatan yang terhubung.
• Kopling Pengatur Jarak: Memerlukan penyelarasan yang tepat dan menawarkan toleransi minimal untuk ketidaksejajaran, menekankan pentingnya pemasangan dan pemeliharaan yang akurat.

Penyerapan Getaran

• Kopling Fleksibel: Mereka termasuk elemen yang menyerap getaran dan guncangan, melindungi mesin dari keausan dan mengurangi kebisingan.
• Kopling Pengatur Jarak: Kurangnya kemampuan peredaman getaran yang melekat, membuatnya kurang efektif dalam mengisolasi getaran tetapi cocok untuk aplikasi di mana transmisi torsi yang kaku diprioritaskan.

Aksesibilitas Pemeliharaan

• Kopling Fleksibel: Desain yang ringkas menawarkan akses perawatan yang terbatas, biasanya memerlukan pembongkaran sebagian atau seluruhnya untuk pemeriksaan dan penggantian komponen.
• Kopling Pengatur Jarak: Menyediakan akses perawatan yang mudah karena pemisahan fisik antara poros, memungkinkan inspeksi dan penggantian komponen perantara tanpa mengganggu keselarasan sistem.

Transmisi Torsi dan Kapasitas Beban

• Kopling Fleksibel: Menangani torsi sedang hingga tinggi sambil mengakomodasi ketidaksejajaran dan menyerap guncangan operasional.
• Kopling Pengatur Jarak: Dirancang untuk transmisi torsi tinggi melintasi celah fisik, ideal untuk aplikasi tugas berat yang membutuhkan stabilitas torsi yang kuat.

Antara Ujung Poros (BSE)

Between Shaft Ends (BSE) adalah pengukuran penting dalam desain kopling mekanis, mengacu pada jarak antara poros yang terhubung. Pengukuran ini memainkan peran penting dalam menentukan kesesuaian dan kinerja berbagai jenis kopling.

Dasar-dasar BSE

Pemisahan aksial antara poros berdampak pada beberapa aspek utama kinerja kopling, termasuk penyelarasan, transmisi torsi, dan aksesibilitas perawatan. Jenis kopling yang berbeda dirancang untuk mengakomodasi rentang BSE tertentu:

• Kopling Fleksibel: Biasanya mengakomodasi rentang BSE yang lebih kecil. Desainnya memungkinkan pemisahan poros minimal, yang ideal untuk aplikasi yang membutuhkan konfigurasi ringkas dan kompensasi ketidaksejajaran.
• Kopling Pengatur Jarak: Memasukkan komponen perantara untuk memperpanjang BSE, memberikan pemisahan fisik yang lebih besar antara poros. Desain ini bermanfaat untuk aplikasi yang memerlukan akses pemeliharaan dan penyelarasan yang tepat.

Kopling Fleksibel dan BSE

Kopling fleksibel mahir menangani berbagai ketidaksejajaran dalam rentang BSE terbatas, termasuk ketidaksejajaran sudut, paralel, dan aksial. Kemampuan ini mengurangi tekanan pada peralatan yang terhubung dan memastikan pengoperasian yang lancar, bahkan dengan sedikit penyimpangan posisi. Elemen fleksibel dalam kopling ini menyerap guncangan dan getaran, melindungi mesin presisi dari ketidakstabilan operasional. Fitur ini sangat berharga dalam aplikasi yang melibatkan rotasi kecepatan tinggi atau beban yang berfluktuasi, seperti sistem servo dan alat manufaktur semikonduktor. Namun, kopling fleksibel dirancang untuk pemisahan poros yang minimal. BSE yang berlebihan dapat mengurangi kemampuannya untuk mengkompensasi ketidaksejajaran, yang menyebabkan peningkatan keausan dan potensi kegagalan. Oleh karena itu, mereka paling cocok untuk konfigurasi dengan jarak aksial yang ketat.

Kopling Spacer dan BSE

Kopling spacer menggunakan spacer yang kaku atau semi-fleksibel untuk menciptakan celah di antara poros. Jangkauan BSE yang diperluas ini memfasilitasi akses perawatan tanpa mengganggu penyelarasan sistem, menjadikannya ideal untuk aplikasi seperti pompa dan kompresor. Kopling spacer membutuhkan penyelarasan yang tepat karena memiliki fleksibilitas yang terbatas. Pemasangan yang tepat sangat penting untuk mencegah tekanan yang tidak semestinya dan memastikan transmisi torsi yang andal di seluruh BSE yang diperpanjang. Kopling spacer memiliki desain modular yang memungkinkan panjang spacer disesuaikan dengan kebutuhan BSE khusus aplikasi. Spacer yang lebih panjang dapat meningkatkan penanganan ketidaksejajaran dalam konfigurasi seperti kopling cakram pelenturan ganda, sehingga memberikan fleksibilitas yang lebih besar.

Perbedaan Operasional Utama

Kriteria Seleksi

Kopling spacer ideal untuk aplikasi yang membutuhkan pemisahan poros lebih besar dari 50mm, menawarkan akses mudah untuk pemeliharaan dan inspeksi. Sebaliknya, kopling fleksibel lebih cocok untuk konfigurasi BSE yang ketat di mana kompensasi ketidaksejajaran dan peredaman getaran sangat penting.

Untuk sistem dinamis dengan pergeseran kesejajaran, kopling fleksibel mengurangi waktu henti dengan mengakomodasi perubahan posisi. Kopling spacer memprioritaskan akses perawatan, memastikan bahwa komponen perantara dapat diservis tanpa mengganggu keseluruhan sistem.

Kopling spacer memastikan transmisi torsi yang konsisten pada jarak yang jauh, sehingga ideal untuk aplikasi tugas berat. Kopling fleksibel, meskipun memberikan beberapa kesesuaian puntir, dapat menyebabkan variasi kecil dalam transmisi torsi, yang dapat diterima dalam sistem yang tidak terlalu kaku.

Perkembangan terbaru menyoroti desain hibrida, seperti kopling spacer dengan elemen pelenturan terintegrasi, untuk menyeimbangkan kemampuan adaptasi BSE dan toleransi ketidaksejajaran, yang menawarkan peningkatan kinerja di berbagai aplikasi.

Pertimbangan Pemeliharaan

Frekuensi Pemeliharaan

Kopling fleksibel memerlukan perawatan yang lebih sering karena beberapa bagian yang bergerak, seperti elastomer dan cakram, yang dapat aus karena ketidaksejajaran atau getaran. Jenis kopling fleksibel berpelumas, seperti kopling roda gigi dan rantai, memerlukan pelumasan ulang secara rutin setiap enam bulan atau lebih sering dalam kondisi yang keras.

Kopling spacer biasanya memiliki frekuensi perawatan yang lebih rendah. Desainnya yang lebih sederhana berarti lebih sedikit komponen yang mengalami keausan, sehingga mengurangi kebutuhan akan perawatan yang sering. Namun, penambahan spacer dapat meningkatkan berat keseluruhan, yang dapat mempercepat keausan bearing jika tidak diseimbangkan dengan benar.

Kompleksitas Pemeliharaan

Kopling Fleksibel

Kopling fleksibel dapat menjadi rumit untuk dirawat karena desain multi-komponennya. Pembongkaran sering kali melibatkan penanganan komponen seperti sprocket, rantai, dan diafragma. Penyelarasan yang tepat sangat penting; bahkan sedikit ketidaksejajaran dapat menyebabkan keausan yang cepat, seperti degradasi rantai/sproket dan kegagalan seal. Pelumasan juga penting, terutama untuk kopling roda gigi dan kisi-kisi, yang membutuhkan retensi pelumasan yang konsisten. Penutup direkomendasikan untuk mencegah kontaminasi dan memastikan umur panjang.

Kopling Pengatur Jarak

Kopling spacer menawarkan akses perawatan yang disederhanakan karena desainnya. Konfigurasi "drop-out" memungkinkan penggantian komponen tanpa pembongkaran penuh, sehingga secara signifikan mengurangi waktu henti. Meskipun spacer coupling membutuhkan penyelarasan awal yang tepat, mereka sering kali membutuhkan lebih sedikit penyesuaian berkelanjutan. Desain yang kaku atau semi-fleksibel yang dipasangkan dengan spacer coupling menuntut penyelarasan yang ketat selama pemasangan, tetapi menawarkan perawatan yang lebih mudah setelah disejajarkan dengan benar.

Aktivitas Pemeliharaan Utama

Dampak Operasional

Kopling fleksibel membantu mengurangi tekanan pada mesin seperti pompa dan motor dengan menyediakan peredam getaran. Namun, peredam getaran ini dapat mentransfer kelelahan ke komponen kopling, sehingga membutuhkan inspeksi yang sering. Kemampuan penyerapan goncangan dari kopling fleksibel memperpanjang usia peralatan, tetapi juga memerlukan perawatan rutin untuk memantau kondisi elemen fleksibel.

Kopling spacer menawarkan interval servis yang lebih lama, terutama dalam aplikasi dengan kesejajaran yang stabil seperti poros garis. Berat spacer dapat meningkatkan beban bantalan, sehingga pemantauan beban selama perawatan sangat penting untuk mencegah keausan dini.

Implikasi Biaya

Kopling fleksibel memiliki biaya masa pakai yang lebih tinggi karena kebutuhan pelumas, suku cadang pengganti seperti elastomer, dan proses pelurusan yang membutuhkan banyak tenaga kerja, sehingga berkontribusi pada biaya keseluruhan.

Kopling spacer umumnya memiliki biaya perawatan yang lebih rendah jika kopling dasarnya kaku. Namun, biaya awal bisa lebih tinggi jika bahan seperti spacer serat karbon digunakan. Bahan-bahan ini dapat mengurangi biaya servis jangka panjang dengan menawarkan daya tahan dan mengurangi frekuensi aktivitas perawatan.

Tips Pemecahan Masalah

Untuk kedua jenis kopling, menggunakan alat pelurusan laser selama pemasangan dan pemeriksaan berkala sangatlah penting. Mematuhi panduan produsen untuk batas torsi dan perlindungan lingkungan, seperti menggunakan penutup di lingkungan yang basah atau korosif, akan membantu memastikan masa pakai dan keandalan.

Kopling Fleksibel

Pantau secara teratur panas yang dihasilkan pada jenis elastomer atau plastik dan ganti komponen yang menunjukkan tanda-tanda pengerasan atau retakan. Sering-seringlah memeriksa keausan, terutama pada aplikasi dinamis di mana ketidaksejajaran dapat bervariasi.

Kopling Pengatur Jarak

Periksa spacer dari defleksi atau korosi, terutama pada aplikasi torsi tinggi. Memastikan integritas spacer sangat penting untuk menjaga keselarasan dan transmisi torsi. Pemeriksaan rutin pada bearing dan seal juga diperlukan untuk mencegah kegagalan operasional.

Perbandingan Mode Kegagalan

Kopling fleksibel dibuat untuk mengurangi getaran dan menyesuaikan ketidaksejajaran antara poros yang terhubung. Terlepas dari manfaatnya, kopling fleksibel dapat mengalami kegagalan dalam kondisi tertentu, yang perlu dipertimbangkan untuk mengoptimalkan penggunaannya.

Kelelahan Material

Kopling fleksibel sering kali gagal karena kelelahan material. Hal ini terjadi ketika komponen fleksibel seperti elastomer atau pegas menghadapi tekanan dan regangan berulang di luar batasnya. Seiring waktu, tekanan yang berulang ini dapat menyebabkan keretakan, sobekan, atau patah pada material, yang menyebabkan kegagalan sambungan.

Batas Misalignment Terlampaui

Meskipun kopling fleksibel dapat menangani ketidaksejajaran kecil, melebihi batas ketidaksejajarannya dapat menyebabkan keausan dini dan kegagalan. Jika ketidaksejajaran sudut, paralel, atau aksial melampaui toleransi yang ditentukan kopling, tegangan yang berlebihan dapat menyebabkan kerusakan struktural dan inefisiensi operasional.

Kelebihan beban

Kopling fleksibel memiliki kapasitas torsi maksimum, dan membebani mereka secara berlebihan dapat menyebabkan elemen fleksibel berubah bentuk atau patah. Kegagalan struktural ini sering kali menjadi bencana besar, yang mengakibatkan penghentian operasional segera dan membutuhkan penggantian segera.

Kopling Pengatur Jarak: Mode Kegagalan

Kopling spacer memberikan pemisahan fisik antara poros yang terhubung, memungkinkan perawatan dan akses yang lebih mudah. Namun, mereka juga memiliki mode kegagalan unik yang dapat memengaruhi kinerjanya.

Masalah Ketidaksejajaran

Kopling spacer membutuhkan penyelarasan yang tepat untuk fungsi yang optimal. Ketidaksejajaran dapat menyebabkan keausan yang tidak merata pada kopling dan mesin yang terhubung. Hal ini dapat bermanifestasi sebagai peningkatan getaran, kebisingan, dan pada akhirnya, kegagalan kopling atau komponen terkait.

Kegagalan Selongsong Pengatur Jarak

Selongsong pengatur jarak pada kopling dapat retak atau patah karena tekanan yang terlalu besar atau jika dipasang dengan tidak benar. Mode kegagalan ini sangat penting karena dapat membahayakan integritas seluruh sistem kopling, sehingga memerlukan perbaikan atau penggantian segera.

Keausan Bantalan atau Poros

Penyelarasan atau perawatan yang tidak tepat pada spacer coupling dapat mempercepat keausan bearing atau poros yang dihubungkan oleh coupling. Keausan ini diakibatkan oleh meningkatnya gesekan dan tekanan yang disebabkan oleh ketidaksejajaran, yang menyebabkan berkurangnya efisiensi operasional dan potensi kegagalan mesin.

Analisis Perbandingan Mode Kegagalan

Mengetahui bagaimana kopling fleksibel dan spacer dapat mengalami kegagalan akan membantu dalam memilih jenis yang tepat untuk aplikasi tertentu. Berikut ini adalah analisis komparatif dari karakteristik kegagalannya:

Memilih antara kopling fleksibel dan spacer tergantung pada pemahaman mode kegagalan masing-masing dan menyelaraskannya dengan persyaratan operasional. Kopling fleksibel lebih cocok untuk aplikasi yang membutuhkan kompensasi ketidaksejajaran dan peredam getaran, sedangkan kopling spacer ideal untuk transmisi torsi tinggi dan aksesibilitas perawatan, asalkan keselarasan yang tepat dapat dipertahankan.

Analisis Biaya per Kinerja

Biaya dan Bahan Awal

Kopling fleksibel cenderung memiliki biaya awal yang lebih tinggi dibandingkan dengan kopling spacer. Hal ini disebabkan oleh bahan dan desain yang rumit yang diperlukan untuk fleksibilitas dan fitur penyerapan getaran, seperti elastomer, pegas logam, atau jerat roda gigi. Kopling spacer, dengan desainnya yang lebih sederhana dan kurangnya bahan khusus untuk fleksibilitas, pada awalnya lebih terjangkau.

Biaya Pemeliharaan Jangka Panjang

Meskipun kopling fleksibel memiliki biaya awal yang lebih tinggi, namun sering kali menghasilkan biaya perawatan jangka panjang yang lebih rendah. Kopling ini menangani ketidaksejajaran dan menyerap getaran, mengurangi keausan pada mesin dan memperpanjang masa pakai peralatan. Sebaliknya, kopling spacer dapat menyebabkan biaya perawatan yang lebih tinggi dari waktu ke waktu karena kebutuhan mereka akan penyelarasan yang tepat dan potensi peningkatan keausan pada bantalan dan poros jika terjadi ketidaksejajaran.

Kinerja dalam Menangani Ketidaksejajaran

Kopling fleksibel unggul dalam mengelola ketidaksejajaran kecil, yang mengurangi kebutuhan akan penyelarasan yang tepat selama pemasangan dan pengoperasian, yang mengarah pada lebih sedikit masalah perawatan terkait penyelarasan. Namun, kopling spacer menawarkan kompensasi ketidaksejajaran yang terbatas dan membutuhkan penyelarasan yang tepat, yang dapat menjadi tantangan dan mahal untuk dipelihara dari waktu ke waktu.

Penyerapan Getaran

Keuntungan utama dari konektor fleksibel adalah kemampuannya untuk menyerap getaran secara efektif. Hal ini melindungi peralatan yang terhubung dari kerusakan dan keausan yang disebabkan oleh getaran dan guncangan operasional, sehingga memperpanjang masa pakai alat berat. Sebaliknya, kopling spacer tidak dirancang untuk menyerap getaran. Konstruksinya yang kaku berarti kurang efektif dalam mengisolasi getaran, sehingga cocok untuk aplikasi di mana kontrol getaran dikelola melalui cara lain.

Kemudahan Pemeliharaan

Kopling spacer memberikan manfaat biaya jangka panjang yang signifikan melalui akses perawatan yang lebih mudah. Pemisahan fisik antara poros yang terhubung memungkinkan pemeriksaan dan penggantian komponen perantara secara langsung tanpa mengganggu keselarasan sistem. Kemudahan perawatan ini dapat mengurangi waktu henti dan biaya tenaga kerja perawatan yang lebih rendah. Kopling fleksibel, karena lebih ringkas, sering kali memerlukan pembongkaran sebagian atau seluruhnya untuk perawatan, yang bisa lebih memakan waktu dan tenaga.

Manfaat Biaya Khusus Aplikasi

Memilih antara kopling fleksibel dan spacer tergantung pada kebutuhan aplikasi spesifik. Kopling fleksibel ideal untuk aplikasi presisi yang memerlukan stabilitas dan pengurangan getaran, seperti pada servos, perkakas permesinan, dan manufaktur semikonduktor. Dalam skenario ini, manfaat kinerja membenarkan biaya awal yang lebih tinggi. Sebaliknya, kopling spacer lebih cocok untuk aplikasi seperti pompa, kompresor, dan mesin industri, di mana akses perawatan dan transmisi torsi tinggi diprioritaskan. Biaya awal yang lebih rendah dan kemudahan perawatan membuat spacer coupling lebih hemat biaya di lingkungan ini.

Tabel Perbandingan Biaya-Kinerja

Kerangka Kerja Pengambilan Keputusan Praktis

Ketika memilih antara kopling fleksibel dan spacer, penting untuk menilai toleransi aplikasi terhadap ketidaksejajaran dan kebutuhan penyerapan getaran.

Kebutuhan Penyelarasan dan Penyerapan Getaran

Kopling Fleksibel

Kopling fleksibel dirancang untuk menangani ketidaksejajaran kecil - aksial, sudut, dan paralel - secara efektif, dengan menggabungkan elemen elastomer atau pegas logam yang menyerap getaran dan guncangan operasional. Hal ini menjadikannya ideal untuk sistem yang mengutamakan presisi dan stabilitas. Aplikasi seperti servos, alat permesinan, peralatan pengemasan, dan manufaktur semikonduktor sangat diuntungkan dengan kopling ini karena kemampuannya untuk mempertahankan toleransi penyelarasan dan mengurangi getaran.

Kopling Pengatur Jarak

Kopling spacer memerlukan penyelarasan yang tepat dan kurang fleksibel untuk menyerap getaran secara efektif. Kopling ini lebih cocok untuk aplikasi yang membutuhkan transmisi torsi yang kaku, dan kontrol getaran dikelola melalui cara lain.

Persyaratan Pemeliharaan

Kemudahan perawatan dan aksesibilitas ke komponen mesin dapat secara signifikan memengaruhi pilihan kopling Anda.

Kopling Fleksibel

Kopling fleksibel tidak menyediakan pemisahan fisik antara poros, membuat akses perawatan lebih menantang. Inspeksi rutin dan penggantian komponen yang aus secara tepat waktu diperlukan untuk memastikan kinerja yang optimal. Jenis kopling ini kurang cocok untuk aplikasi yang membutuhkan akses perawatan yang sering.

Kopling Pengatur Jarak

Kopling spacer memberikan pemisahan fisik antara poros, memungkinkan akses yang lebih mudah ke komponen mesin yang terletak di antara keduanya. Fitur ini sangat menguntungkan dalam aplikasi seperti pompa, kompresor, dan mesin industri yang memerlukan perawatan rutin atau penggantian komponen. Kopling spacer dapat dibongkar tanpa mengganggu penyelarasan sistem, mengurangi waktu henti dan kerumitan perawatan.

Persyaratan Torsi

Mengevaluasi kapasitas torsi yang diperlukan untuk aplikasi Anda sangat penting ketika memilih kopling.

Kopling Fleksibel

Kopling fleksibel umumnya menawarkan kapasitas torsi yang lebih tinggi dibandingkan dengan kopling spacer. Desainnya memungkinkan transmisi daya yang efisien sekaligus mengakomodasi sedikit ketidaksejajaran dan menyerap guncangan operasional. Kopling ini cocok untuk aplikasi yang membutuhkan torsi sedang hingga tinggi, seperti sistem otomotif dan mesin presisi.

Kopling Pengatur Jarak

Kopling spacer memiliki kapasitas transmisi torsi yang terbatas dibandingkan dengan kopling fleksibel. Namun, mereka dirancang untuk menangani beban torsi yang substansial di seluruh pemisahan fisik, menjadikannya ideal untuk aplikasi tugas berat yang membutuhkan transmisi torsi yang kuat. Mereka biasanya digunakan dalam konveyor pertambangan, dudukan uji putar, dan kotak roda gigi.

Ketepatan Operasional dan Kesesuaian Aplikasi

Mempertimbangkan ketepatan operasional dan persyaratan aplikasi spesifik dapat memandu proses pengambilan keputusan.

Kopling Fleksibel

Jika aplikasi Anda melibatkan kondisi dinamis di mana ketidaksejajaran kecil tidak dapat dihindari, kopling fleksibel adalah pilihan yang lebih disukai. Kemampuannya untuk mengimbangi perubahan posisi dan menyerap getaran memastikan pengoperasian yang lebih lancar dan mengurangi kelelahan mekanis. Mereka ideal untuk aplikasi presisi seperti alat CNC dan peralatan manufaktur semikonduktor.

Kopling Pengatur Jarak

Kopling spacer cocok untuk aplikasi di mana keselarasan yang tepat dapat dipertahankan dan pemisahan fisik antara poros diperlukan untuk akses perawatan. Kopling ini sangat baik untuk lingkungan tugas berat, seperti pompa dan kompresor, di mana transmisi torsi tinggi dan aksesibilitas sangat penting.

Panduan Aplikasi Khusus Industri

Aplikasi turbomachinery dan kedirgantaraan menuntut stabilitas kecepatan tinggi dan kekakuan puntir.

Kopling Fleksibel

Kopling fleksibel cakram logam atau diafragma lebih disukai karena mereka mempertahankan toleransi keselarasan dan menyerap getaran pada kecepatan rotasi tinggi (lebih dari 10.000 RPM). Kopling ini memberikan fleksibilitas yang diperlukan untuk menangani ketidaksejajaran kecil tanpa mengorbankan kinerja, memastikan pengoperasian yang lancar dan andal dalam kondisi yang menuntut.

Kopling Pengatur Jarak

Kopling spacer umumnya dihindari dalam aplikasi ini kecuali jika pemisahan poros wajib dilakukan, seperti pada kotak roda gigi besar. Konstruksi mereka yang kaku tidak menawarkan kemampuan peredam getaran yang diperlukan untuk mesin berkecepatan tinggi, sehingga kurang cocok untuk lingkungan di mana stabilitas operasional sangat penting.

Air Limbah dan Industri Berat

Di pabrik pengolahan air limbah dan lingkungan industri berat, ketahanan dan aksesibilitas pemeliharaan kopling sangat penting.

Kopling Fleksibel

Kopling fleksibel elastomer lebih disukai dalam pengaturan ini karena ketahanan terhadap korosi dan kemampuannya untuk menyerap beban kejut. Kopling ini dapat menangani ketidaksejajaran dan getaran secara efektif, melindungi mesin yang terhubung dari keausan.

Kopling Pengatur Jarak

Kopling spacer digunakan ketika penyesuaian keselarasan pompa-motor sering diperlukan. Pemisahan fisik yang disediakan oleh spacer memungkinkan akses yang lebih mudah ke komponen perantara, menyederhanakan proses perawatan dan mengurangi waktu henti.

Manufaktur Presisi

Aplikasi manufaktur presisi, seperti permesinan CNC dan robotika, memerlukan kopling dengan akurasi tinggi dan serangan balik minimal.

Kopling Fleksibel

Kopling fleksibel kekakuan tinggi tipe bellow sangat penting untuk mencapai serangan balik mendekati nol. Kopling ini memastikan akurasi sub-arcminute, yang sangat penting untuk mempertahankan presisi dalam sistem otomatis dan mengurangi permainan mekanis selama pengoperasian.

Kopling Pengatur Jarak

Kopling spacer kurang umum dalam manufaktur presisi karena sifatnya yang kaku dan kemampuannya yang terbatas untuk mengimbangi ketidaksejajaran. Namun, mereka dapat digunakan dalam pengaturan di mana pemisahan poros diperlukan untuk tujuan pemeliharaan atau ekspansi termal.

Daftar Periksa Seleksi

Saat memilih antara kopling fleksibel dan spacer, prioritaskan kopling fleksibel jika ketidaksejajaran melebihi 1,5 ° atau peredaman getaran sangat penting. Pilih kopling spacer jika pemisahan fisik diperlukan untuk pemeliharaan atau ekspansi termal, dan berat sistem merupakan hal kedua setelah modularitas, seperti pada rig uji.

Inovasi terbaru menyoroti penggunaan kopling fleksibel material komposit untuk pengurangan berat dalam aplikasi kedirgantaraan dan pemantauan keselarasan berbasis AI untuk sistem spacer di pembangkit energi, yang meningkatkan kinerja dan efisiensi perawatan.

Pertanyaan yang Sering Diajukan

Di bawah ini adalah jawaban atas beberapa pertanyaan yang sering diajukan:

Kapan saya harus menggunakan kopling fleksibel vs kopling spacer?

Saat memutuskan antara kopling fleksibel dan kopling spacer, pertimbangkan persyaratan spesifik aplikasi Anda. Kopling fleksibel ideal untuk situasi di mana ketidaksejajaran kecil, seperti aksial, sudut, dan paralel, perlu dikompensasi. Kopling ini juga unggul dalam menyerap getaran dan guncangan, sehingga cocok untuk aplikasi presisi seperti servos, peralatan permesinan, dan manufaktur berteknologi tinggi.

Di sisi lain, kopling spacer bermanfaat ketika pemisahan fisik antara poros yang terhubung sangat penting. Desain ini memfasilitasi akses yang lebih mudah untuk tujuan pemeliharaan atau operasional, sehingga cocok untuk pompa, kompresor, dan mesin industri di mana akses tersebut sangat penting. Kopling spacer juga secara efektif mentransmisikan torsi pada jarak yang jauh, meskipun umumnya memiliki kapasitas torsi yang lebih rendah dibandingkan dengan kopling fleksibel.

Bagaimana perbedaan kompensasi ketidaksejajaran di antara kopling ini?

Kompensasi ketidaksejajaran berbeda secara signifikan antara kopling fleksibel dan spacer. Kopling fleksibel dirancang untuk mengakomodasi berbagai jenis ketidaksejajaran, termasuk offset paralel, ketidaksejajaran sudut, dan gerakan aksial. Hal ini dicapai melalui elemen elastis seperti elastomer atau desain mekanis seperti gigi roda gigi dan paket cakram. Fitur-fitur ini memungkinkan kopling fleksibel menyerap getaran dan guncangan, sehingga mengurangi keausan pada peralatan yang terhubung.

Sebaliknya, kopling spacer memerlukan penyelarasan poros yang presisi karena desain spacernya yang kaku, yang berarti mereka memiliki toleransi hampir nol untuk ketidaksejajaran. Ketidaksejajaran apa pun dapat menyebabkan keausan dini atau kegagalan mekanis. Kopling spacer terutama menyediakan pemisahan fisik antara poros untuk akses perawatan daripada mengoreksi ketidaksejajaran. Oleh karena itu, mereka menuntut pemeriksaan keselarasan yang sering untuk mempertahankan kinerja yang optimal.

Keuntungan perawatan apa yang ditawarkan oleh kopling spacer?

Kopling spacer menawarkan keuntungan perawatan yang signifikan dibandingkan kopling fleksibel. Terutama, mereka memungkinkan akses mudah ke komponen mekanis seperti seal tanpa perlu melepas bodi pompa atau driver. Fitur ini menyederhanakan prosedur perawatan dan mengurangi waktu henti. Selain itu, kopling spacer umumnya membutuhkan inspeksi yang lebih jarang, dengan pemeriksaan visual bulanan dan inspeksi terperinci tahunan atau semi-tahunan sudah cukup. Desainnya yang kokoh dan sederhana berkontribusi pada kebutuhan dan biaya perawatan yang lebih rendah. Selain itu, kekakuan torsi yang tinggi dari spacer coupling memastikan pengoperasian yang mulus, mengurangi kemungkinan masalah perawatan. Singkatnya, spacer coupling lebih mudah dirawat, membutuhkan inspeksi yang lebih jarang, dan menawarkan efisiensi biaya karena desainnya yang sederhana.

Apa pentingnya Between Shaft Ends (BSE) dalam pemilihan kopling?

Antara Ujung Poros (BSE) mengacu pada jarak antara poros penggerak dan poros yang digerakkan dalam sistem kopling. Pengukuran ini sangat penting dalam pemilihan kopling karena secara langsung memengaruhi jenis kopling yang diperlukan untuk memastikan transmisi dan penyelarasan daya yang efisien.

Untuk kopling fleksibel, yang dirancang untuk menyerap getaran dan mengakomodasi beberapa tingkat ketidaksejajaran, BSE harus berada dalam kisaran yang ditentukan untuk kinerja yang optimal. Jika jaraknya terlalu besar, kopling fleksibel mungkin tidak dapat menjembatani kesenjangan secara efektif, yang menyebabkan potensi masalah ketidaksejajaran dan peningkatan keausan.

Kopling pengatur jarak, di sisi lain, dirancang khusus untuk menangani BSE yang lebih besar. Kopling ini dapat menjembatani kesenjangan yang signifikan sambil mempertahankan kemampuan untuk menyerap ketidaksejajaran, menjadikannya ideal untuk aplikasi dengan pemisahan poros yang diperpanjang. Oleh karena itu, pemilihan yang tepat antara kopling fleksibel dan spacer bergantung pada BSE dan persyaratan spesifik aplikasi. Mengelola BSE dengan benar memastikan integritas struktural dan umur panjang sistem kopling.

Apakah ada perbedaan biaya antara kopling fleksibel dan spacer?

Ya, ada perbedaan biaya antara kopling fleksibel dan spacer. Umumnya, kopling fleksibel cenderung lebih mahal karena desainnya yang rumit dan berbagai bahan yang digunakan, seperti sisipan elastomer atau komponen logam, yang memungkinkannya menangani ketidaksejajaran dan getaran secara efektif. Di sisi lain, kopling spacer, yang mencakup bahan tambahan untuk mengakomodasi jarak yang lebih besar antara poros, juga bisa mahal. Hal ini terutama berlaku jika bahan canggih seperti serat karbon atau tabung komposit digunakan untuk mengelola berat dan kinerja dalam aplikasi torsi tinggi. Meskipun kopling spacer mungkin memiliki biaya awal yang lebih tinggi karena faktor-faktor ini, mereka menawarkan keuntungan perawatan, seperti akses yang lebih mudah untuk perbaikan, yang dapat mengimbangi biaya dari waktu ke waktu. Pada akhirnya, pilihan di antara keduanya akan bergantung pada persyaratan aplikasi spesifik dan keseimbangan antara biaya awal dan manfaat jangka panjang.

Bagaimana cara menentukan jenis kopling terbaik untuk aplikasi saya?

Untuk menentukan jenis kopling terbaik untuk aplikasi Anda, Anda perlu mengevaluasi faktor-faktor utama seperti toleransi ketidaksejajaran, kapasitas torsi, penyerapan getaran, persyaratan perawatan, dan batasan ruang fisik.

Kopling fleksibel sangat ideal ketika Anda perlu mengimbangi ketidaksejajaran kecil dan menyerap getaran, sehingga cocok untuk mesin yang berorientasi pada presisi dan aplikasi yang memerlukan stabilitas operasional yang sangat penting. Kopling ini lebih mudah dipasang dan dirawat karena kemampuannya mengakomodasi beberapa gerakan aksial.

Sebaliknya, kopling spacer lebih cocok untuk aplikasi torsi tinggi dan tugas berat di mana menjaga keselarasan yang tepat sangat penting. Kopling ini menyediakan pemisahan fisik antara poros, yang memudahkan perawatan dan akses ke komponen mesin.

Pertimbangkan kebutuhan spesifik Anda: jika pengaturan Anda melibatkan ketidaksejajaran dan getaran yang tidak dapat dihindari, gunakan kopling fleksibel. Untuk aplikasi yang membutuhkan koneksi yang kuat dan kaku serta akses perawatan yang mudah, kopling spacer adalah pilihan yang lebih baik. Menilai faktor-faktor ini dalam kaitannya dengan persyaratan operasional Anda akan memandu Anda dalam memilih jenis kopling yang paling sesuai.
