Come usare il saldatore: guida completa per principianti

Immaginate di poter riparare i vostri apparecchi elettronici, creare intricati progetti di bricolage o dare nuova vita a vecchi gadget, il tutto con l'aiuto di uno strumento piccolo ma potente: il saldatore. Sia che siate alle prime armi o che vi siate dilettati con il fai-da-te, padroneggiare l'arte della saldatura può aprirvi un mondo di possibilità. Ma da dove si comincia?

In questa guida per principianti, vi guideremo attraverso i passi essenziali per utilizzare correttamente un saldatore, assicurandovi di poter affrontare qualsiasi progetto con fiducia. Dalla comprensione delle nozioni di base all'allestimento dell'area di lavoro, dalla scelta degli strumenti giusti alla padronanza delle precauzioni di sicurezza, abbiamo pensato a voi.

Siete pronti a immergervi e ad apprendere i segreti di una saldatura di successo? Cominciamo e portiamo le vostre abilità nel fai-da-te a un livello completamente nuovo.

Introduzione alla saldatura

Panoramica dei fondamenti della saldatura

La saldatura è una tecnica utilizzata per unire i componenti metallici fondendo e facendo fluire un metallo d'apporto (la saldatura) nel giunto. Questo processo è fondamentale in elettronica per creare connessioni elettriche affidabili. Quando la saldatura si raffredda e si solidifica, forma un forte legame meccanico ed elettrico tra i componenti.

Importanza dell'apprendimento della saldatura

Imparare a saldare è essenziale per chiunque sia interessato all'elettronica, ai progetti di bricolage o alle riparazioni. Permette di assemblare e riparare dispositivi elettronici, creare circuiti personalizzati e modificare l'hardware esistente. Imparare a saldare può far risparmiare tempo e denaro, consentendo di riparare anziché sostituire i componenti elettronici malfunzionanti.

Componenti e strumenti chiave per la saldatura

Saldatore

Per i principianti è preferibile un saldatore a penna con una potenza compresa tra 15 e 30 W, che riscalda la saldatura per farla sciogliere e fluire nel giunto. Questi ferri sono facili da maneggiare e forniscono un calore sufficiente per la maggior parte delle operazioni di saldatura di base. La punta del saldatore può raggiungere temperature elevate, quindi è fondamentale maneggiarlo con cura.

Saldatura

La saldatura è solitamente una lega metallica composta da stagno e piombo o da stagno e altri metalli. metalli nelle versioni senza piombo. Ha un basso punto di fusione, che le consente di fluire facilmente nel giunto quando viene riscaldato. La saldatura senza piombo è consigliata a causa dei problemi di salute associati all'esposizione al piombo. Il filo di saldatura contiene spesso del flussante, una sostanza che aiuta a pulire e preparare le superfici metalliche per garantire un legame forte.

Flusso

Il flussante è un detergente chimico utilizzato per rimuovere l'ossidazione dalle superfici metalliche durante la saldatura. Migliora il flusso della saldatura e la qualità del giunto. Il flussante può essere applicato separatamente o si trova all'interno del filo di saldatura (saldatura con nucleo di colofonia). La corretta applicazione del flussante è fondamentale per ottenere connessioni affidabili.

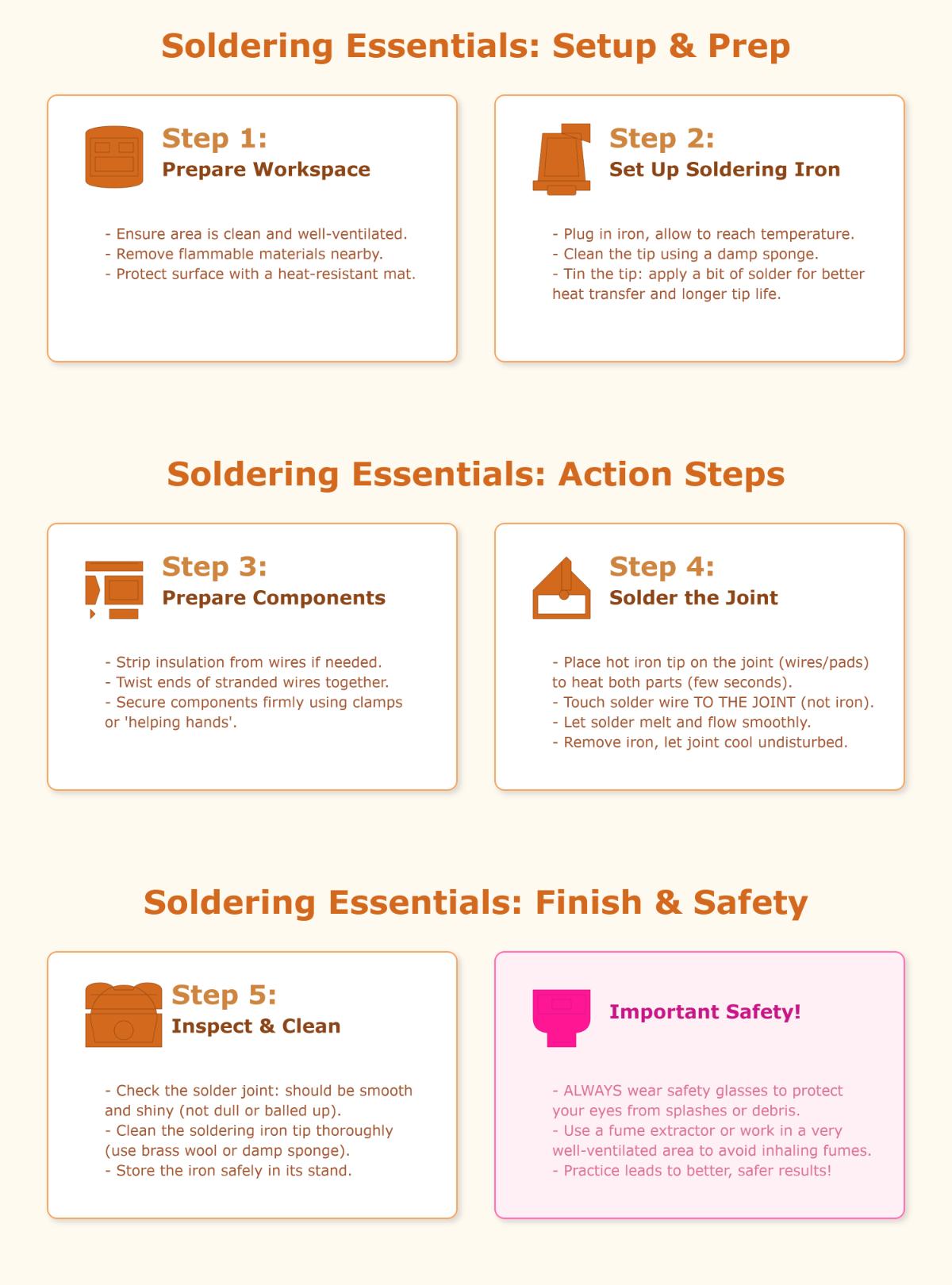

Fasi di saldatura di base

1. Preparazione: Assicurarsi che tutti i componenti e gli strumenti siano pronti. Pulire le superfici da saldare per rimuovere lo sporco o l'ossidazione.
2. Componenti di montaggio: Inserire i componenti nel circuito stampato e fissarli in posizione.
3. Riscaldare il saldatore: Collegare il saldatore e lasciare che raggiunga la temperatura desiderata, in genere alcuni minuti.
4. Stagnatura del ferro: Applicare una piccola quantità di stagno sulla punta del ferro per migliorare il trasferimento del calore e prevenire l'ossidazione.
5. Saldatura del giunto: Riscaldare il giunto posizionando il saldatore sulle parti metalliche da unire. Applicare la saldatura sul giunto, non sul ferro, e lasciarla fluire naturalmente nel collegamento.
6. Raffreddamento e ispezione: Rimuovere il ferro e lasciare che la saldatura si raffreddi naturalmente. Ispezionare il giunto per verificare che sia liscio, lucido e privo di difetti.

Precauzioni di sicurezza essenziali

Dispositivi di protezione individuale (DPI)

L'uso di dispositivi di protezione individuale adeguati è essenziale per una saldatura sicura:

• Occhiali di sicurezza: Proteggere gli occhi dagli schizzi di saldatura fusa e dai fumi.
• Guanti termici: Prevenire le ustioni dovute al contatto accidentale con il saldatore caldo o con la saldatura fusa.
• Abbigliamento resistente al fuoco: Indossare maniche lunghe e pantaloni in materiali resistenti al fuoco per proteggere la pelle dalle ustioni.

Ambiente di lavoro

La creazione di un ambiente di lavoro sicuro è fondamentale per una saldatura efficace:

• Area ben ventilata: Assicuratevi che il vostro spazio di lavoro abbia una buona ventilazione per evitare di inalare fumi nocivi. Anche l'uso di un aspiratore di fumi può essere utile.
• Superficie resistente al fuoco: Utilizzare un tappetino ignifugo o una stazione di saldatura dedicata per evitare incendi accidentali e tenere in ordine lo spazio di lavoro per evitare rischi di inciampo.

Manipolazione del saldatore

L'uso corretto del saldatore è fondamentale per evitare incidenti:

• Non toccare mai la punta: La punta di un saldatore può superare i 400°C. Maneggiare sempre il ferro per l'impugnatura ed evitare di toccare la punta calda.
• Utilizzare un supporto: Posizionare sempre il saldatore in un supporto quando non viene utilizzato per evitare incidenti.
• Spegnere e staccare la spina: Spegnere e scollegare sempre il saldatore quando si finisce di saldare o quando lo si lascia incustodito.

Manipolazione delle saldature

La scelta e la manipolazione corretta delle saldature possono prevenire i rischi per la salute:

• Saldature senza piombo e senza colofonia: Scegliere saldature senza piombo e senza colofonia per ridurre l'esposizione a sostanze nocive.
• Conoscere la composizione delle saldature: Conoscere i componenti della saldatura per evitare reazioni impreviste e garantire la compatibilità con il progetto.

Ulteriori misure di sicurezza

L'implementazione di ulteriori misure di sicurezza può migliorare ulteriormente la vostra protezione:

• Sicurezza elettrica: Utilizzare una presa di corrente con messa a terra e assicurarsi che il saldatore sia elettricamente sicuro. Controllare regolarmente che i cavi e le spine non siano danneggiati.
• Prevenzione incendi: Familiarizzare con l'ubicazione e l'uso dell'estintore più vicino.
• Primo soccorso: In caso di ustioni, porre immediatamente la zona interessata sotto l'acqua fredda per almeno 15 minuti per ridurre i danni.

Igiene post-saldatura

È importante mantenere buone pratiche igieniche dopo la saldatura:

• Lavarsi le mani: Dopo la saldatura, lavarsi sempre accuratamente le mani con acqua e sapone per rimuovere eventuali residui di piombo o sostanze chimiche.
• Smaltimento corretto dei rifiuti: Raccogliere e smaltire le saldature di scarto e le spugne usate come rifiuti pericolosi per evitare la contaminazione dell'ambiente.

Formazione e supervisione

Garantire una formazione e una supervisione adeguate può aiutare a prevenire gli incidenti:

• Formazione: Seguire una formazione adeguata per comprendere le tecniche di saldatura e le misure di sicurezza.
• Supervisione: I principianti devono essere seguiti da persone esperte finché non conoscono i rischi e le pratiche di sicurezza della saldatura.

Impostazione dell'area di lavoro per la saldatura

Strumenti essenziali per la saldatura

Per allestire un'area di lavoro per la saldatura, sono necessari diversi strumenti e materiali essenziali.

Saldatore

Un saldatore è fondamentale per qualsiasi operazione di saldatura. Per i principianti, l'ideale è un saldatore a penna con una potenza compresa tra 15 e 30 watt. Questi ferri sono facili da maneggiare e forniscono un calore adeguato per la maggior parte dei progetti di saldatura di base. Le punte intercambiabili per le diverse applicazioni possono essere utili.

Saldatura

La saldatura è il metallo d'apporto utilizzato nel processo di saldatura. Per l'elettronica, si consiglia di utilizzare la colofonia perché contiene il flussante, che aiuta la saldatura a legarsi in modo efficace. È possibile scegliere tra saldature a base di piombo e saldature senza piombo; queste ultime sono più sicure per la salute e l'ambiente.

Flusso

Sebbene la saldatura con nucleo di colofonia contenga disossidante, può essere utile avere a disposizione del disossidante extra, soprattutto per la saldatura a filo pieno.

Preparazione dello spazio di lavoro

Creare un'area di lavoro ben organizzata e sicura è fondamentale per una saldatura efficace ed efficiente.

Area pulita e ben ventilata

Assicurarsi che lo spazio di lavoro sia pulito, ordinato e ben ventilato per evitare di inalare fumi nocivi. Utilizzare un tappetino o un cartone per raccogliere eventuali gocce di saldatura e proteggere la superficie di lavoro.

Dispositivi di sicurezza

Indossare un equipaggiamento di sicurezza adeguato per proteggersi dai potenziali rischi. Gli occhiali di sicurezza proteggono gli occhi dagli schizzi di saldatura fusa, mentre i guanti possono prevenire le ustioni dovute al contatto accidentale con il saldatore caldo o la saldatura fusa.

Preparazione del saldatore

Prima di iniziare a saldare, è necessario preparare il saldatore per assicurarsi che funzioni in modo efficace.

Stagnatura della punta

La stagnatura della punta del saldatore consiste nell'applicazione di una piccola quantità di stagno sulla punta riscaldata. Questo processo migliora il trasferimento del calore e protegge la punta dall'ossidazione. Per stagnare la punta, riscaldare il ferro e applicare la saldatura fino a ricoprire la punta con un sottile strato di saldatura.

Pulizia della punta

Pulire regolarmente la punta del saldatore per rimuovere l'ossidazione e la vecchia saldatura. A questo scopo si usa comunemente una spugna umida. È sufficiente passare la punta calda sulla spugna per pulirla.

Tecniche di saldatura

Dopo aver preparato l'area di lavoro e gli strumenti, si può iniziare a saldare. Ecco le tecniche di base da seguire:

Montaggio del componente

Fissare il componente che si desidera saldare sulla scheda del circuito. Piegare i conduttori con un angolo di 45 gradi può aiutare a mantenere il componente in posizione.

Riscaldamento del giunto

Applicare il saldatore sul giunto da saldare. Tenere il ferro in posizione per circa 3-4 secondi per riscaldare sufficientemente il giunto.

Applicazione della saldatura

Una volta che il giunto è sufficientemente caldo, toccare la saldatura sul lato del giunto. La saldatura deve fluire e ricoprire uniformemente la connessione. Evitare di applicare la saldatura direttamente sul ferro.

Raffreddamento e ispezione

Dopo aver rimosso il saldatore, lasciare che il giunto si raffreddi naturalmente. Ispezionare il giunto per verificare che sia liscio, lucido e privo di difetti. Un buon giunto di saldatura deve essere brillante e pulito, senza crepe o spazi vuoti.

Organizzare la stazione di saldatura

Per mantenere un'area di lavoro efficiente e ordinata, è bene organizzare gli strumenti e i materiali di saldatura.

Organizzazione degli strumenti

Preparate una postazione di saldatura con i supporti per il saldatore, lo stagno e il fondente e utilizzate un tappetino per proteggere la superficie.

Efficienza

Assicuratevi che il vostro spazio di lavoro sia facile da navigare ed efficiente. Utilizzate strumenti come le mani di aiuto o una morsa per fissare i componenti durante la saldatura. In questo modo si avranno le mani libere e il processo di saldatura sarà più fluido.

Scelta del saldatore e della lega per saldatura giusti

Capire i ferri da stiro per saldare

La scelta del saldatore giusto è fondamentale per garantire il successo dei progetti di saldatura. Sono disponibili diversi tipi di saldatori, ognuno con caratteristiche e vantaggi unici.

Tipi di saldatori

1. Stile bacchetta o matita di base: Sono leggeri e ideali per lavori dettagliati. Sebbene siano semplici da usare, in genere non hanno impostazioni di temperatura regolabili, il che li rende adatti ai principianti e ai lavori di base.

2. Stazioni di saldatura: Sono costituiti da un'unità di base che controlla la temperatura e da un saldatore ad essa collegato. Il controllo della temperatura regolabile consente una gestione precisa del calore, rendendoli adatti sia ai principianti che ai professionisti.

3. Saldatori a batteria: Sono alimentati a batterie o a gas e sono perfetti per lavorare in spazi ristretti senza il fastidio dei cavi. Offrono portabilità, ma possono avere limitazioni in termini di potenza e controllo della temperatura.

Caratteristiche principali da considerare

Quando si sceglie un saldatore, è bene considerare le seguenti caratteristiche per assicurarsi che soddisfi le proprie esigenze:

1. Controllo della temperatura: L'impostazione della temperatura regolabile è fondamentale per lavorare con diversi tipi di saldature e componenti. Permette di impostare la temperatura precisa necessaria per le varie operazioni.

2. Punte intercambiabili: Le diverse attività di saldatura richiedono punte diverse. Le punte coniche sono ottime per i lavori di precisione, mentre le punte a scalpello sono migliori per le giunzioni più grandi. Assicuratevi che il saldatore scelto abbia punte facilmente intercambiabili.

3. Ergonomia: Una presa comoda è importante per ridurre l'affaticamento durante l'uso prolungato. Cercate saldatori con manici ergonomici e facili da impugnare.

4. Fonte di alimentazione: I saldatori possono essere alimentati da prese di corrente, USB-C o batterie. Scegliete quello più adatto alle vostre esigenze di spazio di lavoro e mobilità.

Raccomandazioni per i migliori saldatori

Ecco alcuni saldatori consigliati per i principianti:

• Pinecil V2: Si tratta di un saldatore intelligente e portatile con tempi di riscaldamento rapidi e impostazioni personalizzabili, che lo rendono ideale sia per i principianti che per gli utenti esperti.

• Schneider 58005: Noto per il suo eccellente valore, questo saldatore offre un controllo preciso della temperatura e viene fornito con punte multiple, adatte agli appassionati di bricolage.

• Hakko FX888D: Una scelta affidabile con un'ampia gamma di temperature, perfetta per chi vuole aggiornare la propria configurazione di saldatura.

Scegliere la giusta saldatura

La scelta della giusta saldatura è importante quanto la scelta del giusto saldatore. Il tipo di saldatore utilizzato può influire sulla qualità e sulla durata delle saldature.

Tipi di saldatura

1. Saldatura a base di piombo: Questo tipo di saldatura ha un punto di fusione più basso, che ne facilita la lavorazione. Tuttavia, a causa delle preoccupazioni per la salute e l'ambiente, il suo uso è oggi meno comune.

2. Saldatura senza piombo: Realizzata con stagno e altri metalli, la saldatura senza piombo ha un punto di fusione più alto di quella a base di piombo, ma è più sicura per la salute e l'ambiente.

3. Saldatura a filo continuo: Questa saldatura contiene un nucleo di fondente, che aiuta a ridurre l'ossidazione e a migliorare il flusso della saldatura. È utile per garantire giunzioni forti e affidabili.

Come scegliere il saldatore giusto

1. Considerare il punto di fusione: Scegliere una saldatura con un punto di fusione adatto ai componenti. In genere si consiglia di utilizzare saldature prive di piombo, grazie al loro punto di fusione più elevato e alla loro sicurezza.

2. Contenuto del flusso: La saldatura a filo continuo è vantaggiosa perché include il flussante all'interno della saldatura, semplificando il processo di saldatura grazie alla pulizia e alla preparazione del giunto durante il lavoro.

3. Diametro del filo di saldatura: Scegliere il diametro in base alle dimensioni dei componenti con cui si lavora. Il filo di saldatura più sottile è più indicato per i componenti piccoli e delicati, mentre quello più spesso è adatto per le giunzioni più grandi.

Tenendo conto di questi fattori, è possibile scegliere il saldatore e la lega per saldatura più adatti per garantire progetti di saldatura affidabili e di successo.

Comprendere il flusso e la sua applicazione

Che cos'è il flusso?

Il flussante è un composto chimico utilizzato nella saldatura per pulire le superfici metalliche e prepararle all'incollaggio. Svolge un ruolo fondamentale rimuovendo l'ossidazione e altri contaminanti che potrebbero impedire alla saldatura di aderire correttamente. Ciò garantisce che la saldatura formi un legame forte e affidabile tra le superfici metalliche, essenziale per creare connessioni elettriche robuste.

Tipi di flusso

Esistono diversi tipi di flussante, ciascuno progettato per applicazioni di saldatura specifiche:

• Flusso di colofonia: Comunemente utilizzato in elettronica, il flussante di colofonia deriva dalla linfa di pino ed è efficace per la pulizia delle superfici metalliche. È disponibile sia in forma attivata (azione pulente più aggressiva) che non attivata.
• Flusso di acidi organici (OA): Composto da acidi organici come l'acido citrico, questo tipo di flussante è solubile in acqua e fornisce un'eccellente azione pulente. Viene spesso utilizzato per impianti idraulici e altre applicazioni pesanti.
• Flusso di acido inorganico: In genere viene utilizzato per metalli difficili da saldare, come l'acciaio inossidabile. Questo tipo di flussante è molto aggressivo e non è adatto all'elettronica a causa della sua natura corrosiva.

Come applicare il fondente

L'applicazione corretta del flussante è fondamentale per ottenere un buon giunto di saldatura. Ecco i passaggi semplificati:

1. Assicurarsi che le superfici siano pulite.
2. Applicare il flussante in modo uniforme con un pennello.
3. Riscaldare il saldatore e toccarlo sul giunto.
4. Applicare la saldatura al giunto.

Migliori pratiche per l'utilizzo di Flux

• Pulire i residui con alcol isopropilico.
• Scegliete il flusso giusto per il vostro progetto.

Precauzioni di sicurezza

• Indossare occhiali di sicurezza per proteggere gli occhi.
• Saldare in un'area ben ventilata per evitare di inalare i fumi.

Consigli per i principianti

• Pratica: Iniziate a saldare semplici componenti a foro passante per capire come funzionano il flussante e la saldatura.
• Manutenzione degli strumenti: Pulire e stagnare regolarmente la punta del saldatore per garantirne le prestazioni e la durata.

Conoscere e utilizzare correttamente il flussante è essenziale per ottenere giunti di saldatura di alta qualità nei vostri progetti elettronici. Seguendo queste linee guida, i principianti possono migliorare le loro abilità di saldatura e creare connessioni affidabili.

Istruzioni per la saldatura passo-passo

Prima di iniziare a saldare, assicuratevi di preparare adeguatamente i componenti per garantire un processo pulito ed efficace.

1. Pulire i componenti: Assicurarsi che i componenti da saldare siano puliti e privi di ossidazione o sporcizia. Utilizzare alcool isopropilico e un piccolo pennello per pulire i conduttori e l'area intorno alle giunzioni di saldatura.
2. Posizionare i componenti: Posizionare i componenti sulla scheda di circuito, inserire i conduttori nei fori appropriati e fissarli piegandoli leggermente verso l'esterno con un angolo di 45 gradi.

Riscaldare il saldatore

Il corretto riscaldamento del saldatore è una fase fondamentale per la buona riuscita del processo di saldatura.

Impostare il saldatore a una temperatura compresa tra 350°C e 400°C (662°F e 752°F) e lasciarlo riscaldare per qualche minuto fino a raggiungere la temperatura impostata. La maggior parte dei moderni saldatori ha una spia luminosa che indica quando sono pronti per l'uso.

Stagnatura del saldatore

La stagnatura del saldatore consiste nel rivestire la punta con un sottile strato di stagno. In questo modo si migliora il trasferimento del calore e si previene l'ossidazione.

Pulire la punta calda del saldatore con una spugna umida, quindi toccare il filo di saldatura sulla punta per ricoprirlo con un sottile strato di saldatura. Il risultato dovrebbe essere un rivestimento lucido e argentato.

Processo di saldatura: Unire i componenti

Con i componenti preparati e il saldatore stagnato, si possono ora unire i componenti.

1. Riscaldare il giunto: Posizionare la punta del saldatore sulla giunzione tra il cavo del componente e la piazzola della scheda di circuito. Mantenere il ferro per alcuni secondi per riscaldare uniformemente sia il conduttore che la piazzola.
2. Applicare la saldatura al giunto: Mantenendo il saldatore in posizione, toccare il filo di saldatura sul giunto e lasciare che la saldatura fluisca intorno al conduttore e alla piazzola. Una volta che la saldatura è fluita a sufficienza, rimuovere prima il filo di saldatura e poi il ferro.

Raffreddamento e ispezione

Dopo la saldatura, è importante lasciare raffreddare il giunto e controllare che non ci siano difetti.

Lasciare che il giunto si raffreddi naturalmente. Non muovere il componente o la scheda di circuito mentre la saldatura si raffredda, per non creare un giunto debole. Controllare che il giunto saldato abbia un aspetto liscio, lucido e a forma di vulcano. Un buon giunto di saldatura deve presentare un filetto concavo intorno al conduttore, senza spazi vuoti o grumi.

Seguendo questi passaggi, è possibile ottenere giunti di saldatura affidabili e resistenti nei progetti di elettronica.

Errori comuni e risoluzione dei problemi

Utilizzo della punta del saldatore sbagliata

La scelta della punta giusta per il saldatore è fondamentale per la creazione di solide giunzioni a saldare, in quanto per attività diverse sono necessarie punte di dimensioni e forme diverse.

Problema:

Una punta inadeguata può causare giunti di saldatura scadenti o danni ai componenti; una punta troppo grande può surriscaldarsi e danneggiare i componenti vicini, mentre una punta troppo piccola può non fornire sufficiente calore.

Soluzione:

Scegliete punte adatte alle dimensioni dei componenti con cui lavorate. Le punte sottili sono ideali per i componenti elettronici delicati e le piccole giunzioni, mentre quelle più grandi sono più adatte per i lavori più voluminosi. Avere a disposizione una varietà di punte può aiutare a scegliere la punta giusta per il lavoro da svolgere.

Non riscaldare correttamente l'articolazione

Il riscaldamento corretto del giunto è fondamentale per garantire che la saldatura fluisca bene e crei un collegamento solido.

Problema:

Un giunto freddo impedisce alla saldatura di scorrere correttamente, causando connessioni deboli. Si tratta di un giunto di saldatura freddo, che appare opaco e granuloso.

Soluzione:

Assicurarsi che il saldatore riscaldi uniformemente il giunto prima di applicare la saldatura. Tenere la punta del ferro sul giunto per alcuni secondi per portare alla stessa temperatura sia il conduttore del componente che la piazzola. La temperatura ideale per la maggior parte delle operazioni di saldatura è compresa tra 200°C e 400°C, a seconda del tipo di saldatura utilizzata.

Applicazione di una quantità eccessiva o insufficiente di saldatura

Il controllo della quantità di saldatura applicata è fondamentale per creare giunti di saldatura affidabili.

Problema:

L'applicazione di una quantità eccessiva di stagno può creare ponti e cortocircuiti tra le giunzioni, mentre una quantità troppo bassa di stagno provoca connessioni deboli.

Soluzione:

Utilizzare la giusta quantità di saldatura per le dimensioni del giunto. Applicare la saldatura fino a quando non scorre in modo uniforme e forma un filetto concavo intorno al giunto. Esercitarsi a controllare il flusso di saldatura per ottenere risultati uniformi. Un buon giunto di saldatura deve essere lucido e ben formato, senza eccessi di saldatura.

Non pulire la punta di saldatura

Una punta di saldatura pulita è essenziale per un trasferimento di calore efficiente e una saldatura efficace.

Problema:

Una punta sporca può causare uno scarso trasferimento di calore e un'ossidazione che compromette il processo di saldatura.

Soluzione:

Pulire regolarmente la punta di saldatura con una spugna umida o un detergente per fili di ottone per rimuovere l'ossidazione e la vecchia saldatura, garantendo un migliore trasferimento del calore. Inoltre, prima di iniziare e dopo ogni utilizzo, stagnare la punta con della saldatura fresca per mantenerla in buone condizioni.

Non preparare correttamente i componenti

Per una buona adesione della saldatura è necessaria una preparazione adeguata dei componenti.

Problema:

I componenti sporchi o ossidati possono impedire una buona adesione della saldatura, causando giunti deboli o inaffidabili.

Soluzione:

Pulire i componenti con alcool isopropilico e una spazzolina per rimuovere sporco, olio o ossidazione. Applicare il flussante sui componenti per disossidare i contatti in rame prima della saldatura. Ciò contribuisce a migliorare il flusso della saldatura e la qualità del giunto.

Risoluzione dei problemi di saldatura più comuni

Sapere come risolvere i problemi più comuni può aiutarvi a ottenere risultati migliori e a migliorare le vostre abilità di saldatura.

Controllare le precauzioni di sicurezza:

Lavorare sempre in un'area ben ventilata e utilizzare occhiali e guanti di sicurezza per proteggersi dall'esposizione a calore e sostanze chimiche. Assicurarsi che l'area di lavoro sia ordinata e priva di materiali infiammabili.

Utilizzare la giusta saldatura:

Scegliete tra la saldatura senza piombo e quella a base di piombo in base ai requisiti del vostro progetto. La saldatura senza piombo è più sicura, ma ha un punto di fusione più alto e può essere più difficile da lavorare.

Ispezione dei giunti a saldare:

Ispezionare attentamente i giunti di saldatura. Un buon giunto deve essere liscio e lucido. Se il giunto appare opaco o di forma irregolare, riscaldarlo nuovamente e, se necessario, applicare altra saldatura.

Manutenzione delle apparecchiature:

Ispezionare e sostituire regolarmente le punte del saldatore per garantire prestazioni ottimali. L'uso di una stazione di saldatura con controllo della temperatura può aiutare a mantenere un calore costante.

Riconoscendo e affrontando questi errori comuni, i principianti possono migliorare le loro abilità di saldatura e ottenere connessioni affidabili nei loro progetti.

Tecniche di saldatura avanzate

Saldatura a montaggio superficiale

La saldatura a montaggio superficiale attacca i componenti a montaggio superficiale (SMC) direttamente alla superficie di un circuito stampato (PCB), a differenza dei componenti a foro passante che attraversano il PCB.

Fasi della saldatura a montaggio superficiale

1. Applicare la pasta saldante: Utilizzare uno stencil per applicare la pasta saldante sulle piazzole in cui verranno collocati i componenti.
2. Componenti del luogo: Utilizzare una pinzetta per posizionare con cura gli SMC sulla pasta saldante.
3. Saldatura a riflusso: Riscaldare la scheda in un forno a rifusione o utilizzare una pistola ad aria calda per fondere la pasta saldante, creando un forte legame tra i componenti e il PCB.

Tecniche di dissaldatura

La dissaldatura è il processo di rimozione della saldatura e dei componenti da un circuito stampato, essenziale per correggere gli errori o sostituire i componenti difettosi.

Dissaldare con una pompa: Riscaldare la saldatura, quindi posizionare rapidamente la pompa sulla saldatura fusa e attivarla. Dissaldatura con treccia: Posizionare la treccia sul giunto, riscaldarla con il saldatore e lasciare che la treccia assorba la saldatura.

Saldatura di componenti delicati

La saldatura di componenti delicati, come piccoli circuiti integrati (IC) o fragili connettori, richiede precisione e attenzione.

Tecniche per componenti delicati

1. Utilizzare punte sottili: Scegliere una punta conica fine per il saldatore per ottenere un migliore controllo.
2. Temperatura più bassa: Impostare il saldatore a una temperatura inferiore per evitare di danneggiare i componenti sensibili.
3. Ingrandimento: Utilizzare una lente di ingrandimento o un microscopio per vedere chiaramente i piccoli componenti e garantire una saldatura precisa.

Saldatura per trascinamento

La saldatura per trascinamento è un metodo utilizzato per saldare contemporaneamente più pin di un componente a passo fine. Si applica il flusso ai pin e alle piazzole, si scioglie una piccola quantità di stagno sulla punta del ferro e si trascina delicatamente il ferro sui pin per formare le connessioni.

Saldatura selettiva

La saldatura selettiva si rivolge ad aree specifiche del PCB senza influenzarne altre. Programmate la macchina in modo che si rivolga ad aree specifiche, posizionate il PCB e la macchina applicherà con precisione il flusso e la saldatura.

Saldatura a onda

La saldatura a onda viene utilizzata per la produzione di massa. Per prima cosa, si applica il flusso sul fondo del PCB. Preriscaldare la scheda, quindi passarla su un'onda di saldatura fusa per saldare tutti i giunti contemporaneamente.

Saldatura a riflusso

La saldatura a rifusione è comunemente utilizzata per la tecnologia a montaggio superficiale.

Processo di saldatura a riflusso

1. Applicare la pasta saldante: Utilizzare uno stencil per applicare la pasta saldante sulle piazzole del PCB.
2. Componenti del luogo: Posizionare i componenti sulla pasta saldante.
3. Forno di riflusso: Posizionare il PCB in un forno a rifusione, dove viene gradualmente riscaldato per fondere la saldatura e formare le connessioni.

Domande frequenti

Di seguito sono riportate le risposte ad alcune domande frequenti:

Quali sono i passaggi per utilizzare correttamente un saldatore?

Per utilizzare correttamente il saldatore, attenersi alla seguente procedura:

1. Preparare lo spazio di lavoro: Assicurarsi che l'area di lavoro sia pulita, ben ventilata e priva di materiali infiammabili. Utilizzare un tappetino resistente al calore per proteggere la superficie.

2. Impostazione del saldatore: Collegare il saldatore e lasciarlo riscaldare. Pulire la punta con una spugna umida, quindi stagnarla applicando una piccola quantità di stagno sulla punta. Questo aiuta a trasferire il calore e prolunga la durata della punta.

3. Preparare i componenti: Se necessario, togliere l'isolamento dai fili e attorcigliare i fili a trefoli per evitare che si sfilaccino. Fissare i componenti utilizzando morsetti o aiutandosi con le mani.

4. Saldare il giunto: Posizionare la punta del saldatore sul giunto per riscaldarlo. Dopo qualche secondo, toccare il filo di saldatura sul giunto (non il ferro). Lasciare che la saldatura si sciolga e fluisca nel giunto. Rimuovere il saldatore e lasciare che il giunto si raffreddi naturalmente.

5. Ispezione e pulizia: Controllare che il giunto sia liscio e lucido. Pulire la punta del saldatore con lana di ottone o una spugna umida e riporre il ferro al sicuro una volta terminato.

Seguire sempre le precauzioni di sicurezza, come indossare occhiali di protezione e utilizzare un aspiratore di fumi. Con la pratica, diventerete abili nel realizzare giunzioni a saldare forti e affidabili.

Quali sono le precauzioni di sicurezza da prendere quando si salda?

Quando si salda, è fondamentale seguire le precauzioni di sicurezza essenziali per evitare infortuni e garantire un ambiente di lavoro sicuro. Innanzitutto, è necessario indossare sempre dispositivi di protezione, tra cui occhiali di sicurezza per proteggere gli occhi dagli schizzi di saldatura calda e indumenti a maniche lunghe per proteggere la pelle. Non toccate mai la punta del saldatore, che può raggiungere temperature estremamente elevate e causare gravi ustioni. Utilizzate sempre un supporto per saldatore per posizionare il ferro in modo sicuro quando non lo utilizzate e spegnetelo quando avete finito per evitare il surriscaldamento e potenziali incendi.

Garantire un'adeguata ventilazione dell'ambiente di lavoro o utilizzare un aspiratore di fumi per evitare di inalare fumi nocivi, soprattutto quelli delle saldature a base di piombo. Lavorare su una superficie non infiammabile aiuta a prevenire incendi accidentali. Inoltre, mantenere uno spazio di lavoro pulito per evitare contaminazioni e organizzare gli strumenti. Lavarsi accuratamente le mani dopo la saldatura per rimuovere eventuali residui, in particolare se si è utilizzata una saldatura al piombo. L'uso di strumenti come pinzette e morsetti può aiutare a maneggiare i componenti in modo sicuro, mentre una spugna bagnata può essere usata per pulire la punta del saldatore senza rischiare ustioni. Rispettando queste precauzioni, potrete godere di un'esperienza di saldatura sicura ed efficace.

Come scegliere il tipo di flussante giusto per il mio progetto?

Per scegliere il tipo di flussante giusto per il vostro progetto di saldatura, dovete considerare i requisiti e le condizioni specifiche del vostro lavoro. Il flussante è una sostanza chimica che pulisce le superfici metalliche, rimuove gli ossidi e garantisce un forte legame tra la saldatura e i metalli.

1. Flusso di colofonia: Ideale per l'elettronica, questo flussante è prodotto con resine naturali ed è poco corrosivo. Lascia pochi residui ed è adatto alle saldature elettriche in cui si desidera una pulizia minima.

2. Flusso acido organico (solubile in acqua): Prodotto con acidi organici come l'acido citrico o l'acido lattico, questo flussante è molto efficace nel rimuovere gli ossidi ed è adatto per applicazioni ad alta affidabilità. È più corrosivo e richiede una pulizia accurata, il che lo rende ideale per applicazioni idrauliche o ad alto calore.

3. Flusso di acido inorganico: Contiene sostanze chimiche forti e viene utilizzato per saldature non elettriche, come quelle idrauliche. È efficace su metalli forti come l'ottone e il rame, ma non è adatto per applicazioni elettriche a causa della sua corrosività.

4. Liquido senza detergenti/ a basso contenuto di solidi: Lascia un residuo minimo, riducendo la necessità di pulizia post-saldatura. È ideale per i progetti in cui la pulizia non è possibile o è minima, spesso utilizzata nei processi di saldatura selettiva.

Per scegliere il flussante giusto, bisogna considerare il tipo di metalli coinvolti, la temperatura di saldatura, i requisiti di pulizia e garantire la compatibilità con la saldatura. L'applicazione e la pulizia corrette del flussante sono fondamentali per ottenere giunti di saldatura solidi e affidabili.

Che cos'è la stagnatura e perché è importante?

La stagnatura è il processo di applicazione di un sottile strato di saldatura su una superficie metallica, come la punta di un saldatore, un filo o una piazzola di saldatura, prima di iniziare la saldatura vera e propria. Questa tecnica è fondamentale per diversi motivi:

1. Previene l'ossidazione: La stagnatura aiuta a prevenire l'ossidazione e la corrosione delle punte di saldatura, che possono compromettere il trasferimento di calore e causare giunti di saldatura scadenti.
2. Migliora il flusso di saldatura: Assicura un flusso di saldatura più fluido e uniforme durante il processo di saldatura, facilitando la formazione di connessioni forti e affidabili.
3. Migliora la connessione dei componenti: La stagnatura dei fili e delle piazzole di saldatura offre una superficie pulita e controllata per la saldatura, facilitando il collegamento efficace dei componenti.

Per stagnare la punta di un saldatore, pulirla con una spugna umida, riscaldare il ferro e applicare una piccola quantità di stagno. Per i fili, scaldare il filo e applicare lo stagno per rivestire i fili in modo uniforme. Una stagnatura regolare è essenziale per mantenere l'efficienza e la durata degli strumenti di saldatura.

Come posso risolvere i problemi di saldatura più comuni?

Per risolvere i problemi di saldatura più comuni, occorre innanzitutto identificare il problema ispezionando i giunti di saldatura. I problemi più comuni sono:

1. Giunti a saldare a freddo: Appaiono ruvide o grumose e si verificano a causa di un calore insufficiente. Si risolve riscaldando il giunto fino a quando la saldatura non scorre senza problemi. Prevenire assicurandosi che il saldatore raggiunga la temperatura corretta prima dell'uso.

2. Articolazioni disturbate: Se il giunto è stato spostato durante il raffreddamento, appare smerigliato o cristallino. Riparare il giunto riscaldandolo senza muovere i componenti. Utilizzare una morsa per stabilizzare i componenti durante la saldatura.

3. Giunti surriscaldati: Mostrano residui di bruciatura o carbonizzazione, causati da un calore eccessivo. Pulire il giunto con alcool isopropilico e uno spazzolino da denti, quindi risaldare. Si può evitare controllando la temperatura del ferro e non applicando il calore troppo a lungo.

4. Ponti di saldatura: L'eccesso di saldatura può creare connessioni indesiderate. Utilizzare uno stoppino o una ventosa per rimuovere la saldatura in eccesso. Per evitare questo problema, è necessario essere precisi nell'applicazione della saldatura.

5. Affamamento da saldatura: Una saldatura insufficiente provoca connessioni deboli. Riscaldare e aggiungere altra saldatura al giunto. Assicurarsi di aver applicato inizialmente una quantità sufficiente di saldatura.

Esercitatevi regolarmente con queste tecniche ed eseguite sempre un'ispezione visiva per verificare che le giunzioni siano lisce e brillanti. Utilizzate strumenti di dissaldatura se necessario e curate la manutenzione del saldatore stagnando la punta e mantenendola pulita.

Quali sono le tecniche di saldatura avanzate da conoscere?

Le tecniche di saldatura avanzate possono migliorare notevolmente la vostra capacità di gestire progetti elettronici complessi. Ecco tre tecniche chiave da prendere in considerazione:

1. Saldatura a montaggio superficiale: Questa tecnica prevede la saldatura di piccoli componenti a montaggio superficiale direttamente sulla superficie di un PCB. Richiede precisione e mani ferme, poiché i componenti sono piccoli e molto distanziati. Spesso si utilizzano strumenti come saldatori a punta fine e lenti di ingrandimento.

2. Dissaldatura: Questo processo prevede la rimozione della saldatura e dei componenti da un PCB. Le tecniche comprendono l'uso di una pompa dissaldante (ventosa per saldatura) per estrarre la saldatura fusa o l'impiego di una treccia dissaldante per rimuovere la saldatura. La padronanza della dissaldatura è fondamentale per riparare o modificare i circuiti.

3. Saldatura a riflusso: Comune nella tecnologia a montaggio superficiale (SMT), la saldatura a riflusso utilizza una fonte di calore, come un forno a riflusso, per fondere la pasta saldante e fissare i componenti a un PCB. Questa tecnica è essenziale per la produzione di massa e richiede la comprensione dei profili termici per evitare di danneggiare i componenti.

Queste tecniche avanzate si basano sulle abilità di saldatura di base, consentendo di affrontare con sicurezza progetti elettronici più sofisticati.
