Comprensione di DN e PN nei sistemi di tubazioni

Quando si tratta di sistemi di tubazioni, la comprensione delle complessità di DN e PN è fondamentale per garantire una progettazione, una sicurezza e una funzionalità ottimali. DN, o Diametro Nominale, e PN, o Pressione Nominale, sono due concetti fondamentali che influenzano in modo significativo la selezione e l'applicazione delle flange in vari contesti industriali. Ma cosa significano esattamente DN e PN sulle flange e che impatto hanno sulla progettazione del sistema di tubazioni?

In questo approfondimento tecnico, sveleremo le definizioni di DN e PN, ne chiariremo le differenze ed esploreremo la loro importanza nel campo delle flange. Scoprirete come questi parametri influenzano i valori di pressione, la compatibilità e le prestazioni complessive del sistema.

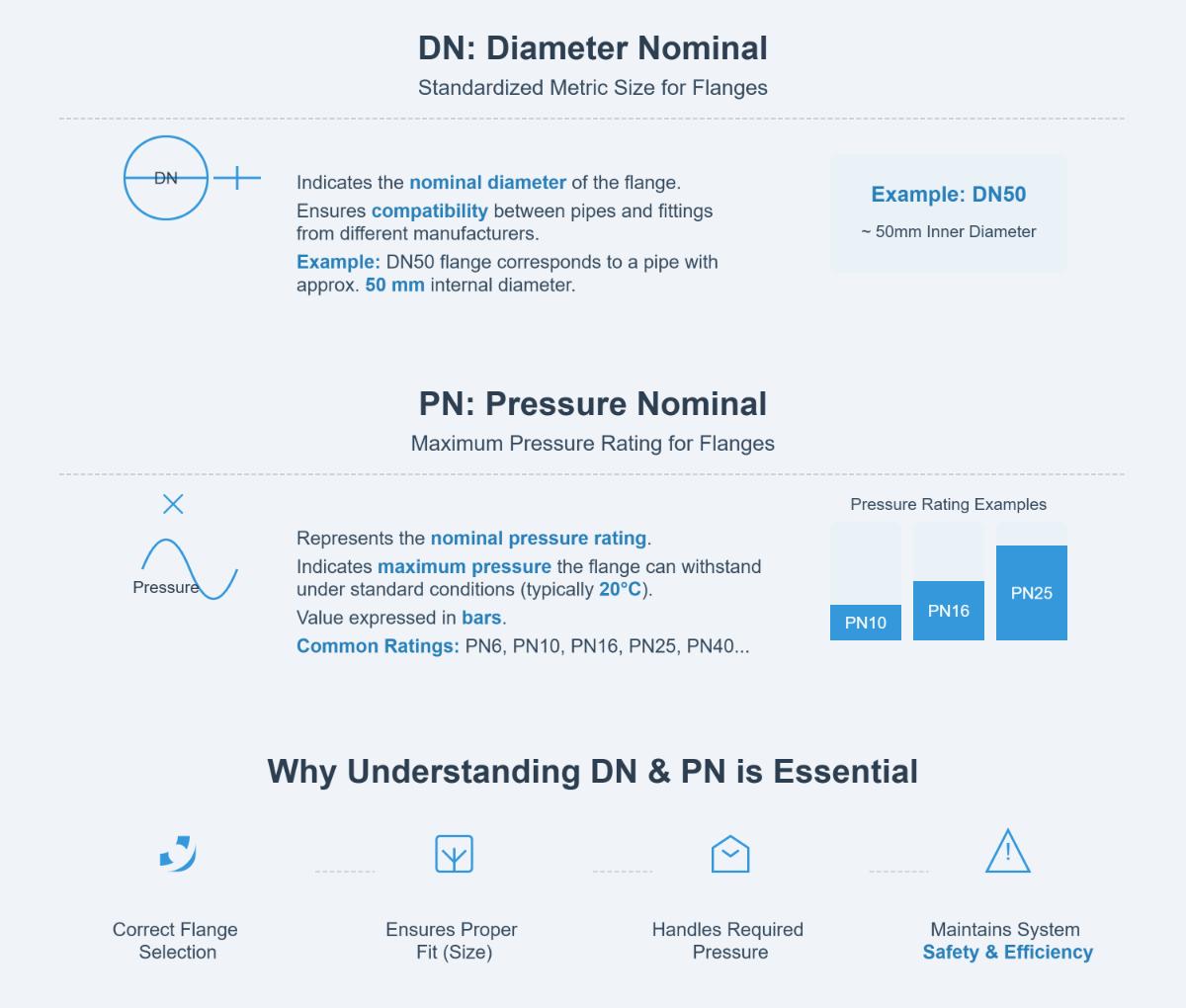

Cosa sono il DN e il PN?

Introduzione

Nel mondo dei sistemi di tubazioni, è essenziale comprendere i termini DN e PN per scegliere e utilizzare correttamente tubi, valvole e raccordi. Questi termini sono metriche standardizzate utilizzate prevalentemente in Europa e in altre regioni che adottano il sistema metrico.

DN (diametro nominale)

Definizione

Il DN, o Diametro Nominale, è una designazione adimensionale che approssima il diametro interno di un tubo o di una tubazione. montaggio in millimetri, che serve come comodo riferimento per standardizzare le dimensioni dei tubi.

Scopo

Il DN contribuisce a standardizzare le dimensioni dei tubi, facilitando l'abbinamento di tubi e raccordi compatibili di diversi produttori. Questa standardizzazione semplifica il processo di selezione di tubi e raccordi compatibili, assicurando che i componenti di diversi produttori possano essere utilizzati in modo intercambiabile senza problemi. Ad esempio, un tubo etichettato come DN50 indica che il suo diametro interno è di circa 50 millimetri, consentendo agli ingegneri di identificare e selezionare facilmente la dimensione corretta.

Utilizzo

Il DN è ampiamente utilizzato in Europa e in altre regioni che seguono le linee guida dell'Organizzazione Internazionale per la Standardizzazione (ISO). Fa parte di uno sforzo globale per armonizzare gli standard delle tubazioni e facilitare il commercio internazionale e la collaborazione ingegneristica. L'adozione del DN consente un approccio coerente e unificato alla specificazione e alla produzione di componenti per tubazioni.

PN (pressione nominale)

Definizione

PN, o Pressione Nominale, indica la pressione massima che un componente può sopportare, espressa in bar, a una determinata temperatura, in genere 20°C. Ad esempio, PN16 significa che il componente può sopportare fino a 16 bar di pressione in condizioni standard.

Scopo

Lo scopo del PN è quello di fornire un metodo chiaro e standardizzato per specificare le capacità di pressione dei componenti delle tubazioni. Ciò garantisce che tutte le parti di un sistema di tubazioni possano funzionare in modo sicuro nelle condizioni di pressione previste, riducendo il rischio di guasti e migliorando l'affidabilità e la sicurezza complessiva del sistema.

Utilizzo

Come il DN, il PN è utilizzato prevalentemente in Europa e in altre regioni basate sul sistema metrico. Fa parte del più ampio sistema ISO, che promuove la coerenza e la sicurezza nella progettazione e nel funzionamento dei sistemi di tubazioni. Le classificazioni PN sono fondamentali per le applicazioni in cui il controllo preciso della pressione e la sicurezza sono di primaria importanza, come ad esempio nei processi chimici, nel trattamento delle acque e nelle industrie del petrolio e del gas.

Confronto e interrelazione

DN e PN svolgono funzioni diverse, ma sono spesso utilizzati insieme per specificare le dimensioni e le pressioni nominali dei componenti delle tubazioni, garantendo la compatibilità e la sicurezza di funzionamento. La comprensione della relazione tra queste due designazioni è essenziale per garantire che tutte le parti di un sistema di tubazioni siano compatibili e possano funzionare in modo sicuro nelle condizioni previste.

Ad esempio, un tubo etichettato come DN100 PN10 indica che ha un diametro interno approssimativo di 100 millimetri e può sopportare una pressione massima di 10 bar. Questa combinazione di DN e PN fornisce una specifica completa che copre sia le dimensioni che le capacità di gestione della pressione del tubo, assicurando che si adatti perfettamente ai requisiti del sistema e che funzioni in modo sicuro nelle condizioni di pressione designate.

Implicazioni pratiche

Le implicazioni pratiche di DN e PN nei sistemi di tubazioni sono significative. Queste designazioni semplificano il processo di selezione e specificazione, riducono il rischio di errori di corrispondenza e migliorano la sicurezza e l'affidabilità dei sistemi. Aderendo a metriche standardizzate, gli ingegneri possono garantire la compatibilità di tutti i componenti, riducendo la probabilità di perdite, guasti o problemi di manutenzione.

Inoltre, l'uso di DN e PN facilita la collaborazione e il commercio internazionale, poiché questi standard sono riconosciuti e adottati a livello globale. L'armonizzazione consente la perfetta integrazione di componenti provenienti da regioni diverse, garantendo il completamento dei progetti in modo efficiente e nel rispetto dei più elevati standard di sicurezza.

DN vs. PN

Comprendere le differenze tra DN (Diametro Nominale) e PN (Pressione Nominale) è essenziale per selezionare i componenti giusti e garantire la compatibilità e la sicurezza del sistema. Entrambi i termini sono parte integrante delle specifiche di tubi, valvole e raccordi, ma hanno scopi diversi; il DN è una metrica standardizzata ampiamente utilizzata nelle regioni che seguono il Sistema Internazionale di Unità di Misura (SI).

DN (diametro nominale)

DN, o Diametro Nominale, è un numero adimensionale che rappresenta il diametro interno approssimativo di un tubo in millimetri.

• Caratteristiche principali:
• Sistema metrico: Il DN fa parte del sistema metrico, semplificando la specificazione e la comunicazione delle dimensioni dei tubi.
• Diametro interno Focus: Rappresenta il diametro interno, facilitando l'abbinamento di tubi e raccordi di produttori diversi.
• Standardizzazione: Contribuisce a mantenere la coerenza e l'interoperabilità dei sistemi di tubazioni nei vari progetti e regioni.

Ad esempio, un tubo DN100 ha tipicamente un diametro interno vicino ai 100 millimetri, facilitando una comunicazione chiara e uniforme sulle dimensioni dei componenti delle tubazioni.

PN (pressione nominale)

PNIl termine "pressione nominale" indica la pressione nominale di un componente delle tubazioni, espressa in bar. Indica la pressione massima che un tubo, una valvola o un raccordo possono sopportare a una temperatura di riferimento, di solito 20°C.

• Caratteristiche principali:
• Pressione nominale: PN specifica la tolleranza di pressione, assicurando che i componenti possano gestire la pressione operativa in modo sicuro.
• Sicurezza e design: È fondamentale per la progettazione di sistemi che devono funzionare in condizioni di pressione specifiche senza rischiare guasti.
• Classi di pressione standardizzate: Le classificazioni PN comuni comprendono PN6, PN10, PN16, PN25 e PN40, ciascuna corrispondente alla pressione massima in bar.

Ad esempio, un componente classificato come PN16 può gestire in sicurezza una pressione fino a 16 bar, fornendo una chiara linea guida per gli ingegneri per garantire la sicurezza del sistema.

Principali differenze tra DN e PN

Sebbene sia il DN che il PN siano essenziali per specificare i componenti delle tubazioni, essi si concentrano su aspetti diversi:

• Dimensioni e pressione:
• DN: Si occupa principalmente delle dimensioni fisiche (diametro interno) dei tubi.
• PN: Si concentra sulla capacità di gestione della pressione dei componenti.
• Utilizzo:
• DN: Utilizzato per standardizzare le dimensioni di tubi, valvole e raccordi, facilitando l'abbinamento e la compatibilità.
• PN: Assicura che i componenti possano resistere alla pressione richiesta, fondamentale per la sicurezza e l'affidabilità del sistema.

Interrelazione e implicazioni pratiche

La comprensione dell'interrelazione tra DN e PN è fondamentale per una progettazione e un funzionamento efficaci dei sistemi di tubazioni:

• Compatibilità: Gli ingegneri devono assicurarsi che i valori DN e PN di tutti i componenti di un sistema siano compatibili. Ad esempio, un tubo DN100 PN16 deve essere collegato a raccordi e valvole che corrispondano a queste specifiche.
• Sicurezza ed efficienza: La corretta corrispondenza dei valori DN e PN previene guasti, perdite e rischi per la sicurezza, migliorando l'efficienza e l'affidabilità del sistema.

Esempi pratici

• Sistemi di approvvigionamento idrico: In una rete idrica, un tubo DN200 con classificazione PN10 indica un tubo con un diametro interno di circa 200 millimetri in grado di gestire fino a 10 bar di pressione. Questo garantisce che il tubo sia adatto alle condizioni di pressione tipiche dei sistemi di approvvigionamento idrico municipali.
• Trattamento chimico: In un impianto chimico, l'uso di una valvola DN50 PN25 garantisce che la valvola possa gestire condizioni di alta pressione fino a 25 bar, comuni in questi ambienti, assicurando il funzionamento sicuro del sistema in condizioni difficili.

Distinguendo chiaramente e applicando correttamente i valori DN e PN, gli ingegneri possono progettare sistemi di tubazioni che soddisfano requisiti operativi specifici, garantendo compatibilità, sicurezza ed efficienza in varie applicazioni industriali.

Importanza di DN e PN nelle flange

Standardizzazione e compatibilità

DN (Diametro Nominale) e PN (Pressione Nominale) sono essenziali per standardizzare e garantire la compatibilità delle flange nei sistemi di tubazioni.

• Standardizzazione: DN consente di avere un riferimento uniforme per le dimensioni dei tubi, semplificando il processo di progettazione e selezione e garantendo la perfetta integrazione di componenti di produttori diversi. Questa standardizzazione è fondamentale per mantenere la coerenza e l'interoperabilità nei progetti industriali.
• Compatibilità: PN specifica il rating di pressione, assicurando che tutti i componenti di un sistema siano in grado di gestire le pressioni operative designate. Questa compatibilità è essenziale per il funzionamento sicuro ed efficiente dei sistemi di tubazioni, in quanto previene le discrepanze che potrebbero causare guasti o pericoli al sistema.

Portata ed efficienza del sistema

• Portata: Il valore DN influenza direttamente la portata all'interno del sistema di tubazioni. A valori DN maggiori corrispondono diametri interni più grandi, che consentono portate più elevate. Ciò è particolarmente importante nelle applicazioni che richiedono un notevole trasferimento di fluidi, come ad esempio nei sistemi di approvvigionamento idrico e di trattamento delle acque reflue.
• Efficienza del sistema: La corretta corrispondenza dei valori DN e PN garantisce un funzionamento efficiente del sistema senza perdite di pressione o limitazioni di flusso. Assicurarsi che il valore DN sia appropriato per la portata richiesta e che il valore PN corrisponda ai requisiti di pressione del sistema migliora le prestazioni complessive e la durata del sistema.


  Manipolazione e sicurezza della pressione

• Gestione della pressione: La classificazione PN di una flangia è fondamentale per determinare la sua capacità di resistere alle pressioni operative. Rispettando i valori nominali PN specificati, gli ingegneri possono progettare sistemi in grado di gestire in modo sicuro le pressioni massime previste, riducendo il rischio di incidenti da sovrapressione.
• Sicurezza: La corretta applicazione dei valori DN e PN è fondamentale per la sicurezza dei sistemi di tubazioni. L'uso di flange con valori nominali PN appropriati garantisce che il sistema possa funzionare nelle condizioni di pressione previste senza rischiare rotture o perdite. Questo aspetto è fondamentale in ambienti ad alto rischio come gli impianti di trattamento chimico e le raffinerie di petrolio, dove i guasti dovuti alla pressione possono avere gravi conseguenze.

Selezione dei materiali e conformità alle normative

• Selezione del materiale: I valori nominali PN guidano la scelta dei materiali per le flange e gli altri componenti delle tubazioni. I materiali devono essere scelti in base alla loro capacità di gestire le pressioni nominali specificate, assicurando che siano durevoli e affidabili durante il funzionamento. Ad esempio, valori PN più elevati possono richiedere l'uso di materiali più robusti, come l'acciaio inossidabile o gli acciai legati.
• Conformità normativa: L'aderenza agli standard DN e PN è necessaria per la conformità alle normative internazionali e regionali. La conformità garantisce che i sistemi di tubazioni soddisfino gli standard di sicurezza e di prestazione richiesti, il che è essenziale per l'accettazione legale e operativa in vari settori.

Implicazioni pratiche nell'industria

• Sistemi di approvvigionamento idrico: Nelle reti idriche municipali, la scelta dei valori DN e PN corretti assicura che i tubi e le flange siano in grado di gestire le portate e le pressioni richieste, mantenendo un sistema di distribuzione idrica affidabile e sicuro.
• Trattamento chimico: Nell'industria chimica, il controllo preciso della pressione e della portata è fondamentale. L'utilizzo di flange con valori DN e PN appropriati garantisce che il sistema sia in grado di gestire le esigenze specifiche dei processi chimici, tra cui pressioni elevate e fluidi aggressivi.

Applicazioni industriali di DN e PN

Casi d'uso nel mondo reale

È fondamentale comprendere le applicazioni pratiche del DN (Diametro Nominale) e del PN (Pressione Nominale) per progettare e mantenere sistemi di tubazioni sicuri ed efficienti in vari settori industriali. Queste applicazioni dimostrano come DN e PN contribuiscano all'integrità complessiva e alla funzionalità delle reti di tubazioni.

Sistemi di approvvigionamento idrico

Nei sistemi di approvvigionamento idrico municipali e industriali, le classificazioni DN e PN assicurano che le tubazioni possano gestire le portate e le pressioni richieste. Ad esempio, una tubazione DN200 PN10 può trasportare grandi volumi d'acqua a pressioni fino a 10 bar. Questa costanza è essenziale per mantenere un approvvigionamento idrico affidabile e per evitare guasti al sistema dovuti a sovrapressioni.

Trattamento delle acque reflue

Gli impianti di trattamento delle acque reflue si affidano alle specifiche DN e PN per gestire il flusso e la pressione degli effluenti attraverso i processi di trattamento. Le classificazioni DN e PN opportunamente selezionate assicurano che i tubi e le flange siano in grado di resistere alla natura corrosiva delle acque reflue e alle diverse pressioni coinvolte nelle varie fasi del trattamento.

Casi di studio che evidenziano l'importanza di DN e PN

Impianti di trattamento chimico

Negli impianti di lavorazione chimica, la scelta dei componenti delle tubazioni in base a DN e PN è fondamentale a causa delle pressioni elevate e delle sostanze chimiche aggressive. Ad esempio, un tubo DN50 PN25 è ideale per i sistemi che gestiscono reazioni chimiche ad alta pressione. Questo garantisce l'integrità del sistema di tubazioni in condizioni estreme, evitando perdite e potenziali rischi.

Industria del petrolio e del gas

L'industria petrolifera e del gas utilizza spesso le classificazioni DN e PN per specificare i componenti in grado di sopportare pressioni elevate e ambienti difficili. Le piattaforme di perforazione offshore e le raffinerie richiedono sistemi robusti, dove un tubo DN150 PN40 può essere utilizzato per trasportare il greggio ad alte pressioni. In questo modo si garantisce che le tubazioni siano in grado di resistere alle difficili condizioni operative e di evitare guasti catastrofici.

Integrazione con altri standard

Norme ISO e EN

L'integrazione di DN e PN con gli standard internazionali come ISO ed EN è fondamentale per le operazioni globali. Questi standard garantiscono la compatibilità dei componenti delle tubazioni di produttori e regioni diverse. Ad esempio, le norme ISO 7005-1 ed EN 1092-1 specificano le dimensioni e le pressioni nominali delle flange, facilitando la perfetta integrazione nei progetti internazionali.

Confronto con altri sistemi

Nelle regioni che utilizzano il sistema imperiale, le dimensioni nominali dei tubi (NPS) e le classi di pressione ASME sono utilizzate al posto di DN e PN. Spesso gli ingegneri devono convertire questi standard per garantire la compatibilità nei progetti internazionali. Ad esempio, un tubo DN100 PN16 può essere paragonato a un tubo NPS 4 Classe 150, anche se le correlazioni esatte richiedono un'attenta considerazione del materiale e delle condizioni di pressione.

Garantire l'integrità del sistema

Compatibilità

Assicurarsi che tutti i componenti delle tubazioni abbiano valori DN e PN compatibili è fondamentale per l'integrità del sistema, poiché componenti non corrispondenti possono causare perdite, cali di pressione e guasti. Ad esempio, il collegamento di un tubo DN100 PN16 a una flangia DN100 PN10 potrebbe causare guasti dovuti alla pressione sulla connessione della flangia.

Efficienza e sicurezza

La scelta corretta dei valori DN e PN aumenta l'efficienza e la sicurezza dei sistemi di tubazioni. I componenti correttamente dimensionati riducono al minimo le perdite di pressione e garantiscono il funzionamento del sistema entro limiti di sicurezza. Ciò è particolarmente importante in ambienti ad alto rischio come gli impianti chimici, dove un guasto al sistema può avere gravi conseguenze per la sicurezza e l'ambiente.

Esempi pratici di DN e PN nella progettazione

Sistemi HVAC

I sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC) nei grandi edifici utilizzano i valori DN e PN per garantire che le tubazioni siano in grado di gestire le portate e le pressioni richieste per un controllo efficiente della temperatura. Ad esempio, un tubo DN125 PN16 può essere utilizzato in un sistema di acqua refrigerata per garantire un flusso e una pressione adeguati in tutto l'edificio.

Sistemi di protezione antincendio

I sistemi antincendio richiedono componenti affidabili in grado di erogare acqua ad alta pressione durante le emergenze. La scelta dei valori DN e PN giusti garantisce che il sistema possa fornire una portata d'acqua e una pressione sufficienti a sopprimere efficacemente gli incendi. Ad esempio, un tubo DN80 PN25 può essere utilizzato in un sistema sprinkler per garantire l'erogazione di acqua ad alta pressione.

La comprensione e l'applicazione dei valori DN e PN in queste applicazioni industriali è fondamentale per progettare sistemi di tubazioni efficienti, sicuri e affidabili.

Come i DN e i PN influenzano la progettazione del sistema di tubazioni

La scelta del corretto DN (Diametro Nominale) e PN (Pressione Nominale) è essenziale per garantire la compatibilità dei sistemi di tubazioni. Il DN fornisce una misura standardizzata per il diametro interno di tubi e raccordi, consentendo la perfetta integrazione di componenti di produttori diversi, evitando così errori di accoppiamento che potrebbero causare perdite o guasti meccanici. Il PN, invece, specifica la pressione nominale di questi componenti, garantendo che possano resistere alle pressioni operative del sistema senza compromettere la sicurezza o l'efficienza.

La classificazione PN indica la pressione che un componente può sopportare. Ogni parte del sistema, come tubi e valvole, deve avere una classificazione PN che corrisponda o superi la pressione massima del sistema per evitare perdite o rotture.

La corretta corrispondenza tra DN e PN è fondamentale per la sicurezza e l'efficienza di un sistema di tubazioni. I componenti con i valori DN e PN corretti riducono il rischio di guasti legati alla pressione, che possono portare a situazioni pericolose, soprattutto in ambienti ad alta pressione come gli impianti chimici o le raffinerie di petrolio. Inoltre, l'allineamento dei valori DN con le portate richieste ottimizza le prestazioni del sistema, riducendo al minimo le cadute di pressione e mantenendo costante il flusso del fluido.

Ad esempio, una tubazione DN200 PN10 in un sistema idrico municipale è in grado di gestire la portata e la pressione necessarie per fornire acqua in tutta la città. Ciò garantisce che le tubazioni siano in grado di gestire il trasporto di grandi volumi d'acqua e di sopportare le tipiche pressioni di esercizio.

In un impianto di lavorazione chimica, una tubazione DN50 PN25 potrebbe essere utilizzata per gestire flussi chimici ad alta pressione. La specifica DN50 assicura che il tubo abbia un diametro interno adeguato al processo, mentre la classificazione PN25 garantisce che possa gestire in modo sicuro le alte pressioni coinvolte nelle reazioni chimiche e nel trasporto.

Nei sistemi HVAC, la scelta di tubi e raccordi con valori DN e PN appropriati è fondamentale per un controllo efficiente della temperatura. Ad esempio, in un sistema ad acqua refrigerata si può utilizzare un tubo DN125 PN16 per garantire che le tubazioni siano in grado di gestire le portate e le pressioni necessarie per un raffreddamento efficace.

Considerando attentamente i valori DN e PN durante la fase di progettazione, gli ingegneri possono creare sistemi di tubazioni sicuri, efficienti e affidabili, adattati ai requisiti specifici delle varie applicazioni industriali.

Selezione delle flange giuste in base a DN e PN

Specifiche della flangia

Quando si scelgono le flange per un sistema di tubazioni, la comprensione delle specifiche è fondamentale per garantire la compatibilità e la sicurezza. Le flange sono componenti critici che collegano tubi, valvole e altre apparecchiature e la loro scelta è fortemente influenzata dai valori DN (Diametro Nominale) e PN (Pressione Nominale).

Comprensione di DN e PN nella selezione delle flange

DN (diametro nominale): Il DN indica la larghezza interna del tubo a cui si collegherà la flangia. Si misura in millimetri e garantisce che la flangia si adatti correttamente al tubo. Ad esempio, una flangia DN100 è progettata per adattarsi a un tubo con un diametro interno di circa 100 millimetri.

PN (pressione nominale): PN indica la pressione massima che la flangia può sopportare a una determinata temperatura, solitamente 20°C, misurata in bar. Ad esempio, una flangia PN16 è progettata per gestire fino a 16 bar di pressione. La classificazione PN garantisce che la flangia possa operare in sicurezza nelle condizioni di pressione del sistema.

Standard della flangia

Le flange sono prodotte secondo vari standard internazionali, che assicurano coerenza e compatibilità tra i diversi produttori e le diverse regioni. Gli standard più comuni includono:

• ISO (Organizzazione internazionale per la standardizzazione): Utilizzato a livello mondiale per garantire che le flange soddisfino requisiti specifici di dimensione e pressione, come ad esempio la norma ISO 7005-1.
• EN (norma europea): Ampiamente utilizzati in Europa, con la norma EN 1092-1 come standard più comune per le flange.
• ANSI/ASME (American National Standards Institute/Società americana degli ingegneri meccanici): Prevalente negli Stati Uniti, compresa la norma ASME B16.5 per le flange dei tubi e i raccordi flangiati.

Esempi pratici di selezione delle flange

La scelta della flangia giusta implica l'adattamento dei valori DN e PN ai requisiti del sistema di tubazioni. Ecco alcuni esempi pratici:

Esempio 1: Sistema di approvvigionamento idrico

In un sistema di approvvigionamento idrico municipale, le flange affidabili sono essenziali per l'erogazione continua dell'acqua. Per una condotta con un DN200 e una pressione di esercizio fino a 10 bar, sarebbe adatta una flangia DN200 PN10. In questo modo si garantisce che la flangia si adatti al tubo e che sia in grado di resistere alle condizioni di pressione.

Esempio 2: Impianto di trattamento chimico

Gli impianti di lavorazione chimica devono spesso affrontare pressioni elevate e sostanze corrosive, rendendo la scelta della flangia fondamentale. Per una linea ad alta pressione con un DN50 e una pressione fino a 25 bar, l'ideale sarebbe una flangia DN50 PN25 in materiale resistente alla corrosione come l'acciaio inox. In questo modo si garantisce la compatibilità e la durata in condizioni difficili.

Esempio 3: Sistemi HVAC

Gli impianti HVAC dei grandi edifici richiedono un controllo preciso della temperatura e della portata. Per un sistema di acqua refrigerata con un DN125 e una pressione di esercizio fino a 16 bar, sarebbe appropriata una flangia DN125 PN16. Questa scelta garantisce che il sistema possa gestire in modo efficiente le portate e le pressioni richieste.

Fattori da considerare nella scelta della flangia

Quando si scelgono le flange in base a DN e PN, è necessario considerare diversi fattori:

1. Compatibilità: Assicurarsi che i valori DN e PN della flangia siano adatti ai tubi e alle apparecchiature a cui si collegherà, per evitare perdite o guasti meccanici.
2. Materiale: Scegliere materiali in grado di resistere alle condizioni operative, come la temperatura e l'esposizione chimica. Per gli ambienti ad alta pressione o corrosivi, possono essere necessari materiali come l'acciaio inossidabile o leghe speciali.
3. Conformità agli standard: Selezionare flange conformi agli standard pertinenti (ISO, EN, ANSI/ASME) per garantire qualità e compatibilità.
4. Condizioni ambientali: Considerare le condizioni ambientali in cui opererà il sistema, come le fluttuazioni di temperatura, l'umidità e l'esposizione a sostanze chimiche. Questi fattori possono influire sulle prestazioni e sull'affidabilità a lungo termine delle flange.

Considerando attentamente questi fattori e assicurandosi che i valori DN e PN siano appropriati per l'applicazione specifica, gli ingegneri possono scegliere le flange giuste per garantire la sicurezza, l'efficienza e l'affidabilità del sistema di tubazioni.

Domande frequenti

Di seguito sono riportate le risposte ad alcune domande frequenti:

Cosa significano DN e PN sulle flange?

DN (Diametro Nominale) e PN (Pressione Nominale) sono specifiche fondamentali per le flange nei sistemi di tubazioni. Il DN indica il diametro nominale della flangia, una misura metrica standardizzata utilizzata per garantire la compatibilità tra tubi e raccordi di produttori diversi. Ad esempio, una flangia DN50 corrisponde a un tubo con un diametro interno di circa 50 mm.

PN rappresenta il rating di pressione nominale, che indica la pressione massima che la flangia può sopportare in condizioni standard, tipicamente a 20°C. Questo valore è espresso in bar e comprende valori comuni come PN6, PN10, PN16 e superiori.

La comprensione dei DN e dei PN è essenziale per la scelta della flangia corretta, per garantire che si adatti alle dimensioni del tubo e che sia in grado di gestire la pressione richiesta, mantenendo così la sicurezza e l'efficienza del sistema di tubazioni.

In che modo DN e PN influiscono sulla progettazione del sistema di tubazioni?

Il DN (Diametro Nominale) e il PN (Pressione Nominale) sono fattori critici nella progettazione dei sistemi di tubazioni. Il DN indica il diametro interno approssimativo di un tubo in millimetri, il che garantisce che tutti i componenti, come tubi, valvole e raccordi, siano di dimensioni compatibili. Questa standardizzazione facilita il corretto abbinamento dei componenti, garantendo un accoppiamento sicuro e riducendo al minimo le potenziali perdite.

PN rappresenta la pressione nominale di un componente delle tubazioni, espressa in bar. Indica la pressione massima di esercizio che il componente può sopportare a una temperatura specifica, in genere 20°C. La scelta di componenti con il valore PN appropriato è fondamentale per mantenere l'integrità del sistema nelle condizioni di pressione previste, evitando così guasti e garantendo la sicurezza.

Insieme, DN e PN assicurano che i sistemi di tubazioni siano fisicamente compatibili e in grado di gestire la pressione richiesta. Questa compatibilità è fondamentale per il funzionamento sicuro ed efficiente di vari processi industriali, in quanto aiuta a prevenire perdite, rotture e altri potenziali guasti.

Quali sono gli standard comuni per DN e PN nelle applicazioni industriali?

Nelle applicazioni industriali, il DN (Diametro Nominale) e il PN (Pressione Nominale) seguono gli standard europei come l'ISO. Il DN, espresso in millimetri, rappresenta il diametro nominale di un tubo, con dimensioni comuni che vanno da DN 6 a DN 2000. PN, misurato in bar, indica la pressione nominale a 20°C. I valori più comuni sono PN6, PN10, PN16, PN25 e PN40. Questi standard garantiscono la compatibilità, la sicurezza e l'efficienza dei sistemi di tubazioni, in particolare in settori quali il petrolio e il gas, il trattamento delle acque e il trattamento chimico.

Come garantire la compatibilità tra i diversi componenti delle tubazioni utilizzando DN e PN?

Per garantire la compatibilità tra i diversi componenti delle tubazioni che utilizzano DN e PN, è essenziale che questi parametri standardizzati corrispondano accuratamente. DN (Diameter Nominal) rappresenta il diametro nominale di un tubo, indicando il diametro interno approssimativo in millimetri. PN (Pressure Nominal) indica la pressione nominale di un tubo o di un raccordo, espressa in bar, che indica la pressione massima che il componente può sopportare a una temperatura di riferimento, in genere 20°C.

Per garantire la compatibilità:

1. Abbinare i valori DN e PN: Tutti i componenti collegati, come tubi, valvole e flange, devono avere gli stessi valori DN e PN. Ad esempio, un tubo DN100, PN16 deve essere abbinato a una valvola DN100, PN16 per garantire un accoppiamento corretto e l'integrità del sistema.
2. Considerare gli standard regionali: Tenere presente le differenze regionali negli standard. DN e PN sono ampiamente utilizzati in Europa e Asia, mentre NPS (Nominal Pipe Size) e Class sono comuni in Nord America. Per garantire la compatibilità, attenersi agli standard regionali appropriati.
3. Tenere conto degli effetti della temperatura: Temperature più elevate possono ridurre i valori di pressione. Consultare sempre le linee guida del produttore per assicurarsi che i componenti siano in grado di gestire le condizioni operative previste.
4. Manutenzione regolare: Eseguire ispezioni e manutenzioni regolari per verificare la corrispondenza tra DN e PN e per controllare eventuali perdite o disallineamenti.

Rispettando queste linee guida, è possibile garantire che i sistemi di tubazioni funzionino in modo sicuro ed efficiente, riducendo al minimo il rischio di guasti al sistema.

Che ruolo hanno DN e PN nella sicurezza dei sistemi di tubazioni?

I DN (Diametro Nominale) e i PN (Pressione Nominale) svolgono un ruolo fondamentale per la sicurezza dei sistemi di tubazioni. Il DN rappresenta la dimensione nominale di tubi e raccordi, garantendo la standardizzazione e la compatibilità tra componenti di produttori diversi. Questa standardizzazione è fondamentale per evitare errori di adattamento che potrebbero causare perdite o guasti, mantenendo così l'integrità e la sicurezza del sistema di tubazioni.

PN indica la pressione nominale, specificando la pressione massima che un tubo o un raccordo può sopportare a una determinata temperatura. La scelta corretta dei valori PN è essenziale per evitare la sovrapressurizzazione, che può causare rotture di tubi e guasti al sistema. Grazie all'accurata corrispondenza dei valori DN e PN, gli ingegneri assicurano che il sistema di tubazioni possa funzionare in modo sicuro in varie condizioni, migliorando così l'affidabilità e la longevità complessiva dell'infrastruttura. Questa accurata corrispondenza contribuisce anche a mantenere la conformità agli standard e alle normative del settore, riducendo il rischio di incidenti e di costosi tempi di inattività.

Può fornire altri esempi pratici di DN e PN in applicazioni industriali?

Nelle applicazioni industriali, il DN (Diametro Nominale) e il PN (Pressione Nominale) svolgono un ruolo fondamentale nel garantire la compatibilità, la sicurezza e l'efficienza dei sistemi di tubazioni.

Ad esempio, negli impianti di trattamento delle acque, le classificazioni DN e PN sono utilizzate per progettare e gestire efficacemente i sistemi. Un tubo DN50, che ha un diametro nominale di 50 millimetri, richiede raccordi DN50 adeguati per garantire connessioni corrette. Una classificazione PN16 indica che il sistema è in grado di gestire pressioni fino a 16 bar, garantendo il funzionamento sicuro del sistema nelle condizioni di pressione richieste.

Nelle industrie di trasformazione chimica, i componenti devono resistere a pressioni elevate. Ad esempio, una flangia PN40, in grado di gestire 40 bar di pressione, è essenziale per mantenere l'integrità del sistema in presenza di notevoli fluttuazioni di pressione.

Nell'industria del petrolio e del gas, i sistemi ad alta pressione sono comuni. I componenti con valori PN più elevati, come PN100, sono utilizzati per gestire pressioni estremamente elevate. La corrispondenza delle dimensioni dei DN assicura che tutti i componenti si adattino correttamente, facilitando il funzionamento regolare e riducendo il rischio di perdite o guasti al sistema.

Questi esempi illustrano come le classificazioni DN e PN siano essenziali per garantire la compatibilità, la sicurezza della pressione e la conformità alle normative in vari contesti industriali.
