Flange RTJ vs flange RF: Un confronto completo per gli ingegneri

Quando si tratta di collegare sistemi di tubazioni, la scelta delle flange può avere un impatto significativo su prestazioni, costi e manutenzione. Gli ingegneri si trovano spesso a valutare le differenze tra le flange RTJ (Ring Type Joint) e le flange RF (Raised Face). Come si collocano questi due tipi di flange in termini di meccanismi di tenuta, gestione della pressione e costo complessivo? Questo confronto completo si addentra negli intricati dettagli delle flange RTJ e RF, esplorando i loro attributi unici e la loro idoneità per varie applicazioni ingegneristiche. Che siate curiosi della tenuta metallo-metallo delle flange RTJ o della tenuta a guarnizione morbida delle flange RF, questo articolo vi fornirà le informazioni necessarie per prendere una decisione informata. Siete pronti a scoprire quale tipo di flangia è in grado di soddisfare le esigenze di alta pressione e temperatura, bilanciando al contempo l'efficienza dei costi? Immergiamoci in questo articolo.

Conoscere le basi e i tipi di flangia

Definizione di flange nelle applicazioni ingegneristiche

Le flange sono componenti fondamentali nei sistemi di tubazioni, in quanto collegano tubi, valvole, pompe e altre apparecchiature. Forniscono un metodo affidabile per l'assemblaggio e lo smontaggio delle parti, essenziale per la manutenzione e la riparazione. Nelle applicazioni ingegneristiche, le flange fungono da punti di giunzione che facilitano l'allineamento e il fissaggio sicuro dei segmenti delle tubazioni, garantendo l'integrità e l'efficienza dei sistemi di trasporto dei fluidi.

Panoramica delle flange RTJ (giunto ad anello)

Le flange RTJ sono progettate per applicazioni ad alta pressione e utilizzano una tenuta metallo-metallo. La faccia della flangia presenta una scanalatura che accoglie una guarnizione ad anello, solitamente in ferro dolce o acciaio inox. La guarnizione forma una tenuta comprimendosi all'interno della scanalatura, offrendo una resistenza superiore alle fluttuazioni di pressione e temperatura. Le flange RTJ sono comunemente utilizzate in ambienti in cui le perdite potrebbero comportare rischi significativi per la sicurezza o interruzioni operative, come ad esempio negli impianti petroliferi e del gas.

Panoramica delle flange RF (a faccia rialzata)

Le flange RF presentano una cresta circolare rialzata sulla faccia della flangia che concentra le sollecitazioni di tenuta sulla guarnizione. Questo design è ideale per le applicazioni a pressione moderata e supporta vari tipi di guarnizioni, comprese quelle non metalliche come la grafite o il PTFE, e quelle metalliche avvolte a spirale. Le flange RF sono diffuse nei sistemi di tubazioni di processo standard grazie alla loro economicità e facilità di installazione. Sono adatte ad applicazioni in cui la tenuta ad alta pressione non è una preoccupazione primaria, ma sono comunque richieste prestazioni affidabili.

Spiegazione delle facce delle flange e loro importanza

Le facce delle flange svolgono un ruolo fondamentale nelle capacità di tenuta di una flangia. La finitura superficiale e il design della superficie della flangia determinano il tipo di guarnizione che può essere utilizzata e l'efficacia della tenuta. Nelle flange RTJ, la superficie scanalata è adatta alle guarnizioni metalliche e garantisce una tenuta robusta in condizioni di alta pressione. Nelle flange RF, invece, la faccia rialzata è adatta a una gamma più ampia di guarnizioni, offrendo flessibilità per varie applicazioni. La scelta della faccia della flangia è fondamentale per le prestazioni e la sicurezza del sistema di tubazioni, in quanto influisce direttamente sull'affidabilità della tenuta.

Meccanismi di tenuta: Flange RTJ vs RF

Fondamenti della tenuta nelle flange

I meccanismi di tenuta delle flange sono fondamentali per prevenire le perdite nei sistemi di tubazioni. La funzione principale di una guarnizione flangiata è quella di mantenere un collegamento ermetico tra i componenti, in genere ottenuto attraverso l'uso di guarnizioni. I diversi design delle flange utilizzano meccanismi di tenuta diversi per garantire prestazioni prive di perdite.

Guarnizione metallo-metallo nelle flange RTJ

Flange RTJ (giunto ad anello) utilizzano un meccanismo di tenuta metallo-metallo, ideale per applicazioni ad alta pressione e ad alta temperatura.

• Meccanismo: Le flange RTJ utilizzano guarnizioni metalliche solide, tipicamente ellittiche o ottagonali, inserite in una scanalatura lavorata con precisione sulla faccia della flangia. Quando i bulloni della flangia vengono serrati, la guarnizione si deforma leggermente, creando una stretta tenuta metallo-metallo.
• Materiali della superficie di tenuta e della guarnizione: La superficie scanalata della flangia RTJ accoglie la guarnizione, che si deforma per riempire qualsiasi irregolarità, garantendo una tenuta robusta. I materiali più comuni per le guarnizioni RTJ sono l'acciaio inossidabile, il ferro dolce e varie leghe, scelti per la loro capacità di resistere a pressioni elevate (oltre 10.000 psi) e a temperature elevate (superiori a 540°C).

Guarnizione morbida nelle flange RF

Flange RF (Raised Face) si affidano a guarnizioni morbide o semi-metalliche per ottenere una tenuta.

• Meccanismo: Le flange RF hanno una faccia rialzata che crea un'area di compressione localizzata quando i bulloni della flangia vengono serrati. La guarnizione, realizzata con materiali come gomma, PTFE o metallo avvolto a spirale, viene compressa contro questa faccia rialzata, formando una tenuta.
• Superficie di tenuta: La superficie rialzata, in genere di 1,6-6,3 mm di altezza, assicura una forza di tenuta concentrata sulla guarnizione.
• Compatibilità delle guarnizioni: Le flange RF possono utilizzare vari materiali per le guarnizioni, offrendo flessibilità per le diverse applicazioni. Tuttavia, le guarnizioni non metalliche limitano la tolleranza di pressione, generalmente alla Classe 900 o inferiore.

Ruolo delle guarnizioni metalliche nella tenuta delle flange RTJ

Le guarnizioni metalliche delle flange RTJ sono essenziali per le loro prestazioni ad alta pressione e ad alta temperatura. Queste guarnizioni si deformano sotto la spinta della coppia durante l'assemblaggio della flangia, creando un contatto durevole tra metallo e metallo. Le scanalature lavorate con precisione assicurano un accoppiamento perfetto della guarnizione, evitando perdite.

Tabella di confronto: Tipi di guarnizione, prestazioni e affidabilità

Vantaggi delle flange RF

1. Efficienza dei costi: Le flange RF sono generalmente più economiche grazie all'uso di guarnizioni standardizzate e a processi di lavorazione più semplici.
2. Versatilità: Sono compatibili con un'ampia gamma di fluidi, tra cui acqua, sostanze chimiche e vapore, rendendoli adatti a sistemi a bassa o moderata pressione.
3. Facilità di installazione: L'assenza di requisiti di allineamento delle scanalature semplifica il processo di installazione, riducendo i tempi di montaggio.

Limitazioni delle flange RF

• Tappo a pressione: Le flange RF non sono adatte per applicazioni ad alta pressione (Classe 1500+), soprattutto in sistemi con rapide fluttuazioni di pressione.
• Degrado della guarnizione: Le guarnizioni non metalliche utilizzate nelle flange RF possono degradarsi in presenza di cicli termici, rendendo necessarie ispezioni e sostituzioni frequenti.
• Integrità della guarnizione: Le operazioni ad alta temperatura prolungate possono portare al rilassamento per scorrimento della guarnizione, compromettendo l'integrità della tenuta.

Scenari di applicazione

• Flange RF: Comunemente utilizzato nel trattamento delle acque, nei sistemi HVAC e nei processi chimici con classi di pressione fino alla Classe 600.
• Flange RTJ: Indispensabile negli ambienti più difficili, come le piattaforme petrolifere offshore, i terminali LNG e le linee di trasmissione del gas ad alta pressione, dove la robusta tenuta metallo-metallo è fondamentale.

Capacità di gestione di pressione e temperatura

Come la pressione e la temperatura influenzano le prestazioni della flangia

Le prestazioni delle flange nei sistemi di tubazioni sono significativamente influenzate dalla pressione e dalla temperatura di esercizio. Questi fattori determinano la scelta dei materiali, le specifiche di progettazione e i meccanismi di tenuta necessari per garantire che la flangia mantenga la sua integrità e prevenga le perdite in condizioni variabili.

Flange RTJ in applicazioni ad alta pressione e ad alta temperatura

Flange RTJ (Ring Type Joint) sono stati progettati specificamente per gestire ambienti ad alta pressione e ad alta temperatura, rendendoli adatti ad applicazioni impegnative come le industrie del petrolio e del gas.

• Gestione della pressione: Le flange RTJ sono progettate per gestire pressioni molto elevate, spesso superiori a 20.000 PSI. Questo le rende ideali per le situazioni in cui la resistenza alla massima pressione è fondamentale.
• Tolleranza alla temperatura: Queste flange possono operare in ambienti ad alta temperatura, spesso superiore a 1000°F, soprattutto se realizzate con materiali robusti come l'acciaio inox o altre leghe per alte temperature. Questo garantisce che rimangano efficaci e affidabili anche in condizioni termiche estreme.
• Meccanismo di tenuta: La tenuta metallo-metallo creata da una guarnizione ad anello in una flangia RTJ fornisce una tenuta robusta e duratura in grado di gestire l'espansione e la contrazione termica senza compromettere l'integrità della connessione.

Tolleranza di pressione e temperatura delle flange RF

Flange RF (Raised Face) sono progettati per applicazioni a pressione e temperatura moderate, il che li rende adatti a un'ampia gamma di usi industriali, ma meno a condizioni estreme.

• Gestione della pressione: Le flange RF sono in genere in grado di gestire pressioni fino a 2500 PSI, che sono adeguate per molte applicazioni industriali, tra cui il trattamento chimico e le condutture dell'acqua. Tuttavia, non sono adatte ad ambienti ad altissima pressione.
• Tolleranza alla temperatura: Queste flange sono efficaci a temperature moderate, fino a circa 750°F se realizzate con materiali come l'acciaio al carbonio. Pur essendo versatili, le loro prestazioni diminuiscono a temperature molto elevate, dove i materiali possono degradarsi e le guarnizioni possono perdere la loro efficienza di tenuta.
• Meccanismo di tenuta: Le flange RF utilizzano guarnizioni morbide o semi-metalliche, che vengono compresse contro la faccia sollevata per formare una tenuta. Questo meccanismo è meno adatto a gestire pressioni e temperature estreme rispetto alla tenuta metallo-metallo delle flange RTJ.

Analisi comparativa: Idoneità per sistemi Oil & Gas e ad alta pressione

Quando si scelgono le flange per applicazioni specifiche, la comprensione delle loro capacità di gestione della pressione e della temperatura è fondamentale:

• Industria del petrolio e del gas: Le flange RTJ sono preferite nell'industria petrolifera e del gas per la loro superiore tolleranza alla pressione e alla temperatura, poiché questi ambienti richiedono spesso flange in grado di sopportare pressioni e temperature elevate senza perdite.
• Sistemi ad alta pressione: Per i sistemi che richiedono le pressioni più elevate, le flange RTJ offrono la necessaria robustezza. La loro capacità di mantenere una tenuta sicura in condizioni estreme è ineguagliata dalle flange RF.
• Applicazioni a pressione e temperatura moderate: Le flange RF offrono una soluzione economica per le applicazioni che non richiedono le tolleranze di alta pressione e temperatura delle flange RTJ. Sono comunemente utilizzate nei processi chimici, nel trattamento delle acque e nei sistemi HVAC, dove i loro intervalli di pressione e temperatura sono sufficienti.

Norme ASME B16.5 per i valori nominali di pressione e temperatura

Lo standard ASME B16.5 fornisce le linee guida per i valori nominali di pressione e temperatura delle flange, garantendone l'idoneità per le varie applicazioni:

• Flange RTJ: Queste flange sono classificate in classi di pressione più elevate, spesso la Classe 900 e oltre, che corrisponde alla loro capacità di gestire applicazioni ad alta pressione. La norma specifica i materiali e i criteri di progettazione necessari per ottenere queste classificazioni.
• Flange RF: Tipicamente rientranti nelle classi di pressione più basse, fino alla Classe 600, le flange RF sono progettate secondo gli standard ASME B16.5 per garantire che soddisfino i requisiti necessari per applicazioni a pressione e temperatura moderate.

La comprensione di questi standard aiuta ingegneri e tecnici a scegliere il tipo di flangia più adatto alle loro specifiche esigenze, garantendo sicurezza, affidabilità ed efficienza ai loro sistemi di tubazioni.

Complessità dell'installazione e implicazioni di costo

Complessità dell'installazione

L'installazione delle flange RTJ (Ring Type Joint) e RF (Raised Face) differisce notevolmente in termini di precisione e facilità.

Installazione delle flange RTJ

Le flange RTJ richiedono un'installazione precisa a causa del loro design specifico. La scanalatura sulla faccia della flangia deve allinearsi perfettamente con la guarnizione metallica ad anello, richiedendo spesso bulloni e dadi di alta qualità per una corretta applicazione della coppia di serraggio. Questa precisione garantisce un'affidabile tenuta metallo-metallo, ma richiede manodopera qualificata e strumenti specializzati, rendendo il processo di installazione più complesso.

• Le sfide della manutenzione: Lo smontaggio richiede spesso la sostituzione della guarnizione, aumentando i tempi di fermo.

Installazione delle flange RF

Le flange RF sono più facili da installare perché il design della faccia rialzata rende il posizionamento della guarnizione semplice e non richiede strumenti specializzati. Questa facilità di allineamento rende le flange RF adatte alle procedure standard di serraggio dei bulloni senza la necessità di attrezzi speciali.

• Opzioni di guarnizione flessibile: Compatibile con guarnizioni non metalliche o semimetalliche, riduce le esigenze di precisione di installazione.
• Minore richiesta di competenze: Adatto per le procedure di serraggio standard dei bulloni senza l'ausilio di strumenti specializzati.

Implicazioni di costo

Costo iniziale

Le flange RTJ hanno generalmente un costo iniziale più elevato a causa del loro design complesso e della necessità di materiali di alta qualità e guarnizioni specializzate. Le flange RF, invece, sono più economiche e beneficiano di un design più semplice e di materiali standard.

Costo del lavoro

La manodopera specializzata richiesta per l'installazione delle flange RTJ aumenta il costo complessivo. L'allineamento preciso e il controllo della coppia di serraggio sono fondamentali e aumentano i costi di manodopera. Le flange RF, invece, riducono i tempi di installazione e i requisiti di competenza, riducendo così i costi di manodopera.

Manutenzione e longevità

Le flange RTJ richiedono spesso la sostituzione frequente delle guarnizioni e il ritensionamento dei bulloni, contribuendo ad aumentare i costi di manutenzione a lungo termine. Le flange RF, con le loro guarnizioni non metalliche, hanno generalmente una frequenza di manutenzione inferiore, riducendo i costi complessivi.

Tempi di inattività

Il complesso processo di smontaggio delle flange RTJ comporta tempi di inattività maggiori, mentre le flange RF consentono tempi di inattività minimi durante la sostituzione della guarnizione.

Considerazioni sull'applicazione

Le flange RTJ sono essenziali per i servizi ad alta pressione, ad alta temperatura o per i gas acidi, dove le guarnizioni a prova di perdite sono fondamentali. Le flange RF, invece, sono adatte a condizioni moderate e a progetti sensibili ai costi, offrendo una soluzione economica per applicazioni con valori di pressione fino alla Classe 600 e temperature fino a 750°F.

Tendenze recenti (2023-2024)

Adozione RTJ

L'adozione delle flange RTJ nelle infrastrutture per il GNL e l'idrogeno è in aumento grazie alla loro affidabilità in condizioni estreme.

Innovazioni RF

Le guarnizioni avvolte a spirale avanzate sono ora in grado di colmare i gap di pressione da moderati ad alti, riducendo la dipendenza dalle flange RTJ in alcune applicazioni.

Riferimento tecnico: Standard e conformità

Norme di progettazione (ASME B16.5/B16.47)

Flange RTJ

Le flange RTJ sono progettate in conformità a standard rigorosi, che ne garantiscono l'idoneità per applicazioni ad alta pressione e ad alta temperatura. Le scanalature delle flange RTJ devono soddisfare gli standard ASME B16.5 e ASME B16.20, assicurando che le guarnizioni dei giunti ad anello si adattino con precisione. Queste guarnizioni, tipicamente di forma ottagonale o ovale, devono adattarsi perfettamente alle scanalature lavorate per creare una tenuta affidabile metallo-metallo. I materiali utilizzati per queste guarnizioni sono spesso metalli temprati come l'acciaio inossidabile o il ferro dolce, scelti per la loro capacità di sopportare le notevoli forze di compressione necessarie per formare una tenuta efficace.

Le flange RTJ sono standardizzate per classi di pressione pari o superiori alla Classe 900 e sono quindi adatte a sistemi ad altissima pressione, spesso specificati per applicazioni che superano i 2.000 PSI. Questa capacità di alta pressione è fondamentale in settori come quello petrolifero e del gas, dove l'integrità del sistema in condizioni estreme è fondamentale.

Flange RF

Le flange RF devono anche soddisfare gli standard ASME B16.5, che impongono le dimensioni e la finitura superficiale della faccia rialzata. L'altezza della faccia rialzata e la levigatezza della superficie, tipicamente compresa tra 125 e 250 µin, sono fondamentali per prevenire lo scoppio della guarnizione e garantire una tenuta affidabile. Queste flange RF utilizzano guarnizioni non metalliche o semimetalliche, come la grafite o il PTFE, che devono essere conformi agli standard ASME B16.20 e ASME B16.21.

Queste flange sono generalmente utilizzate in classi di pressione fino alla Classe 600, il che le rende adatte ad applicazioni a pressione moderata. La versatilità delle flange RF nell'ospitare diversi materiali e tipi di guarnizioni le rende una scelta popolare in molte applicazioni industriali in cui le pressioni estreme non sono un problema.

Meccanismi di tenuta

Flange RTJ

Il meccanismo di tenuta delle flange RTJ si basa sul contatto metallo-metallo tra la flangia e la guarnizione ad anello. Quando i bulloni della flangia vengono serrati, la guarnizione viene compressa all'interno della scanalatura, deformandosi leggermente per colmare eventuali irregolarità e creare una tenuta ermetica. Questo metodo di tenuta metallo-metallo è molto efficace in ambienti ad alta pressione e crea una forte barriera contro le perdite anche in presenza di forti sollecitazioni.

Flange RF

Le flange RF, invece, ottengono la tenuta attraverso la compressione di un materiale di guarnizione più morbido contro la faccia rialzata della flangia. Il design della faccia rialzata concentra la forza di tenuta su un'area più piccola, migliorando la capacità della guarnizione di formare una tenuta ermetica. Sebbene questo metodo sia efficace per pressioni moderate, non offre lo stesso livello di affidabilità della tenuta metallo-metallo delle flange RTJ in condizioni estreme.

Conformità dell'applicazione

Flange RTJ

Le flange RTJ sono fondamentali per soddisfare la conformità nelle applicazioni ad alta pressione, come richiesto da standard quali API 6A/17D per i sistemi sottomarini e petroliferi, ASME B31.3 per le tubazioni ad alta pressione e NACE MR0175 per gli ambienti di servizio acidi. Questi standard garantiscono che le flange RTJ possano resistere alle pressioni estreme e alle condizioni corrosive tipiche di questi settori.

Flange RF

Le flange RF sono preferite per le applicazioni disciplinate da standard come ASME B31.1 per le centrali elettriche e ASME B31.3 per i processi chimici. Il loro uso è comune anche nei sistemi di idrocarburi a bassa e media pressione, dove la flessibilità nella scelta del materiale della guarnizione e l'economicità ne fanno una scelta ideale.

Ispezione e manutenzione

Flange RTJ

L'ispezione regolare delle flange RTJ si concentra sull'integrità della scanalatura e della guarnizione. Secondo le linee guida ASME PCC-1, è essenziale verificare la presenza di segni di galla, corrosione o deformazione che potrebbero compromettere la tenuta. La sostituzione della guarnizione nelle flange RTJ richiede lo smontaggio completo e il riutilizzo di guarnizioni metalliche deformate è vietato per garantire un'affidabilità continua.

Flange RF

La manutenzione delle flange RF comporta l'ispezione della guarnizione per verificare che non vi siano estrusioni o danni termici. Seguendo le linee guida della Sezione VIII dell'ASME si evita una compressione eccessiva durante il serraggio dei bulloni, che può danneggiare la guarnizione e comprometterne la tenuta.

Fattori di costo e installazione

Flange RTJ

La lavorazione di precisione richiesta per le flange RTJ e l'uso di guarnizioni metalliche contribuiscono al loro costo più elevato. Tuttavia, la loro affidabilità in ambienti ad alta pressione e ad alta temperatura giustifica l'investimento, soprattutto in applicazioni critiche come i collettori di valvole API 6DSS e i sistemi in lega ASTM A182.

Flange RF

Le flange RF offrono un costo del ciclo di vita inferiore grazie al loro design più semplice e all'uso di guarnizioni non metalliche, più economiche e facili da sostituire. Questo le rende ideali per i sistemi di classe ANSI 150-600 in cui sono previste frequenti sostituzioni delle guarnizioni.

Tendenze emergenti

RTJ nelle energie rinnovabili

Le flange RTJ sono sempre più utilizzate nelle applicazioni per le energie rinnovabili, come i gasdotti per l'idrogeno e i sistemi di stoccaggio per la cattura e l'utilizzo del carbonio (CCUS), dove il contenimento ad alta pressione è fondamentale.

Innovazioni RF

Le innovazioni nelle guarnizioni per flange RF, come le guarnizioni ibride che combinano la spirale con il PTFE, stanno migliorando le prestazioni in applicazioni a pressione moderata come le tubazioni per liquami ASME B31.4. Questi progressi stanno ampliando il campo di applicazione delle flange RF in varie applicazioni industriali.

Scelta della flangia giusta per la vostra applicazione

Fattori da considerare

La scelta della flangia giusta per la vostra applicazione implica la valutazione di vari fattori come la pressione, la temperatura, le esigenze di tenuta e le implicazioni di costo. La comprensione di questi parametri contribuirà a garantire l'affidabilità e l'efficienza del sistema di tubazioni.

Requisiti di pressione

• Flange RTJ: Ideali per applicazioni ad alta pressione, le flange RTJ possono sopportare pressioni superiori a 20.000 PSI. Sono adatte ad ambienti in cui è fondamentale mantenere una tenuta sicura in condizioni di pressione estrema, come ad esempio negli oleodotti e nei gasdotti.
• Flange RF: Più adatte ad applicazioni a pressione moderata, le flange RF gestiscono in genere pressioni fino a 2500 PSI. Sono spesso utilizzate nei sistemi di lavorazione chimica e di trattamento delle acque con requisiti di pressione meno severi.

Condizioni di temperatura

• Flange RTJ: Progettate per ambienti ad alta temperatura, le flange RTJ possono funzionare efficacemente a temperature superiori a 1000°F, soprattutto se realizzate con materiali robusti come l'acciaio inox. Ciò le rende adatte ad applicazioni che comportano condizioni termiche estreme.
• Flange RF: Adatte a intervalli di temperatura moderati, le flange RF possono gestire temperature fino a 750°F con materiali come l'acciaio al carbonio. Sono adatte per applicazioni in cui non è richiesta una tolleranza a temperature estreme.

Esigenze di sigillatura

Tenuta metallo-metallo (flange RTJ)

Le flange RTJ utilizzano una tenuta metallo-metallo, offrendo una soluzione altamente affidabile per condizioni di alta pressione e alta temperatura. La scanalatura lavorata con precisione e la guarnizione ad anello in metallo assicurano una tenuta ermetica in grado di sopportare sollecitazioni significative e cicli termici.

Guarnizione morbida (flange RF)

Le flange RF utilizzano guarnizioni più morbide, come grafite o PTFE, compresse contro la faccia rialzata della flangia. Pur essendo efficaci per condizioni moderate, non sono in grado di garantire l'affidabilità delle flange RTJ in caso di pressioni o temperature estreme.

Considerazioni sui costi

Costo iniziale

• Flange RTJ: Generalmente più costosi a causa del design complesso, delle guarnizioni metalliche di alta qualità e della lavorazione necessaria per creare la scanalatura.
• Flange RF: Più convenienti, grazie a un design più semplice e all'uso di materiali di guarnizione standard. Sono un'opzione economica per applicazioni con requisiti moderati.

Costi di installazione e manutenzione

• Flange RTJ: Richiedono un'installazione precisa e una manodopera specializzata, con conseguente aumento dei costi di manodopera iniziali. La manutenzione può essere più complessa a causa della necessità di ispezionare regolarmente le scanalature e le guarnizioni metalliche.
• Flange RF: Più facili da installare e mantenere, riducono i costi di manodopera. Il design più semplice e l'accessibilità delle guarnizioni ne fanno una scelta pratica per le applicazioni in cui è prevista una manutenzione frequente.

Idoneità all'applicazione

Applicazioni ad alta pressione e ad alta temperatura

Le flange RTJ sono preferite per le applicazioni ad alta pressione e ad alta temperatura, come ad esempio nell'industria petrolifera e del gas. Il loro robusto meccanismo di tenuta e la durata del materiale garantiscono affidabilità e sicurezza a lungo termine.

Applicazioni a pressione e temperatura moderate

Le flange RF sono adatte per applicazioni in cui i requisiti di pressione e temperatura sono moderati. Sono comunemente utilizzate nei processi chimici, nel trattamento delle acque e nei sistemi HVAC, offrendo una soluzione economica per questi ambienti.

Linee guida per la pianificazione del progetto e la selezione delle flange

Quando si pianifica un progetto, considerare le seguenti linee guida per selezionare la flangia appropriata:

1. Valutare i requisiti di pressione e temperatura: Determinare la pressione e la temperatura massime che il sistema dovrà affrontare e scegliere un tipo di flangia che soddisfi queste condizioni.
2. Valutare le esigenze di impermeabilizzazione: Considerate l'affidabilità del meccanismo di tenuta richiesto per la vostra applicazione. Per gli ambienti ad alta pressione, sono preferibili le guarnizioni metallo-metallo (flange RTJ), mentre le guarnizioni morbide (flange RF) sono adeguate per condizioni moderate.
3. Considerare le implicazioni di costo: Valutare il costo iniziale, la complessità dell'installazione e i requisiti di manutenzione per scegliere una flangia adatta al proprio budget e alle proprie esigenze operative.
4. Idoneità all'applicazione: Abbinare il tipo di flangia ai requisiti specifici dell'applicazione, garantendo la conformità agli standard industriali e le prestazioni necessarie.

Tendenze dell'innovazione dei materiali

Recenti progressi nei materiali delle flange RTJ

Guarnizioni metalliche avanzate

I significativi progressi nei materiali delle guarnizioni metalliche hanno migliorato le prestazioni delle flange RTJ in condizioni estreme. Le guarnizioni moderne sono realizzate con leghe speciali come Inconel, Hastelloy e acciai duplex. Questi materiali offrono una resistenza superiore alla corrosione e alla degradazione ad alta temperatura, garantendo una tenuta più duratura e affidabile. Inoltre, la lavorazione di precisione di queste guarnizioni consente una migliore conformità alle scanalature della flangia, riducendo il rischio di perdite.

Materiali della flangia migliorati

I nuovi gradi di acciaio inossidabile e gli acciai legati ad alta resistenza offrono un maggiore carico di snervamento e una migliore resistenza alle cricche da tensocorrosione, assicurando che le flange RTJ mantengano la loro integrità anche in ambienti difficili. Questi materiali sono particolarmente vantaggiosi nelle applicazioni sottomarine e ad alta temperatura, dove è fondamentale mantenere l'integrità strutturale e le prestazioni di tenuta.

Innovazioni nei materiali delle flange RF

Guarnizioni morbide e semimetalliche ad alte prestazioni

Le tendenze recenti si concentrano sullo sviluppo di materiali ad alte prestazioni per le guarnizioni delle flange RF, in grado di gestire pressioni e temperature più elevate. Le innovazioni includono l'uso di compositi di PTFE e di materiali avanzati rinforzati con fibre. Queste guarnizioni offrono un'eccellente resistenza chimica, flessibilità e prestazioni di tenuta, rendendole adatte a una più ampia gamma di applicazioni. Le guarnizioni a spirale, che combinano materiali metallici e non metallici, migliorano ulteriormente le capacità di tenuta.

Materiali della flangia migliorati

Le flange RF beneficiano di miglioramenti dei materiali, tra cui l'acciaio al carbonio con trattamenti superficiali migliorati per prevenire la corrosione e l'usura. Rivestimenti avanzati e tecniche di indurimento superficiale prolungano la durata delle flange e migliorano le prestazioni in ambienti corrosivi. L'uso di acciai inossidabili duplex e super duplex garantisce una maggiore forza e resistenza alla corrosione per le applicazioni più impegnative.

Applicazioni reali delle innovazioni nei materiali

I materiali innovativi delle flange RTJ stanno trasformando il loro utilizzo nell'industria petrolifera e del gas, in particolare nelle operazioni di perforazione offshore. Le flange in acciaio inox duplex dotate di guarnizioni in Inconel offrono la durata e la resistenza alla corrosione necessarie per sopportare ambienti sottomarini difficili e condizioni di alta pressione.

Negli impianti di lavorazione dei prodotti chimici, le flange RF con guarnizioni composite in PTFE presentano una maggiore resistenza agli agenti chimici e prestazioni di tenuta, riducendo la frequenza di manutenzione e migliorando l'efficienza operativa. Questi progressi contribuiscono in modo significativo all'affidabilità e all'efficacia delle operazioni industriali.

Domande frequenti

Di seguito sono riportate le risposte ad alcune domande frequenti:

Quali sono le differenze tra le flange RTJ e RF in termini di meccanismi di tenuta?

Le flange RTJ (Ring Type Joint) e le flange RF (Raised Face) hanno meccanismi di tenuta distinti che rispondono a diverse esigenze di progettazione. Le flange RTJ utilizzano un meccanismo di tenuta metallo-metallo, in cui una scanalatura lavorata sulla flangia si adatta a una guarnizione metallica ad anello. Questo design comprime la guarnizione metallica nella scanalatura, assicurando una tenuta ermetica adatta alle applicazioni ad alta pressione. Le guarnizioni metalliche, spesso realizzate in materiali come il ferro dolce o l'acciaio inox, garantiscono un'eccellente durata e resistenza a pressioni e temperature estreme.

Le flange RF, invece, impiegano una guarnizione di tenuta morbida, posizionata su una superficie rialzata intorno ai fori dei bulloni. Questa superficie rialzata concentra la forza di tenuta, migliorando l'efficacia della guarnizione quando viene avvitata. I materiali delle guarnizioni morbide, come la grafite o il PTFE, sono tipicamente utilizzati per il loro costo inferiore e la facilità di installazione. Le flange RF sono generalmente adatte a pressioni e temperature moderate, il che le rende versatili per applicazioni come le condutture chimiche e idriche.

Come gestiscono le flange RTJ l'alta pressione rispetto alle flange RF?

Le flange RTJ (Ring Type Joint) gestiscono l'alta pressione in modo significativamente migliore rispetto alle flange RF (Raised Face) grazie al loro design e al meccanismo di tenuta. Le flange RTJ presentano una scanalatura che accoglie una guarnizione metallica ad anello, creando una tenuta metallo-metallo. Questo design consente alle flange RTJ di resistere a pressioni estremamente elevate, spesso superiori a 20.000 PSI, rendendole ideali per le applicazioni più impegnative, come quelle per il petrolio e il gas, il trattamento chimico e i sistemi a vapore ad alta temperatura. La struttura robusta e la precisa progettazione delle flange RTJ ne garantiscono l'integrità in condizioni difficili.

Le flange RF, invece, che hanno una superficie di appoggio della guarnizione rialzata, sono più versatili e facili da installare, ma in genere non sono progettate per le stesse applicazioni ad alta pressione delle flange RTJ. Le flange RF sono adatte a un'ampia gamma di applicazioni in cui i requisiti di pressione sono meno severi. Pertanto, le flange RTJ sono preferite per gli ambienti ad alta pressione, mentre le flange RF sono utilizzate in situazioni meno impegnative.

Quali sono le implicazioni in termini di costi dell'utilizzo di flange RTJ rispetto alle flange RF?

Quando si considerano le implicazioni in termini di costi dell'utilizzo di flange RTJ (Ring Type Joint) rispetto alle flange RF (Raised Face), entrano in gioco diversi fattori. Le flange RTJ hanno in genere un costo iniziale più elevato a causa del loro design complesso e della necessità di materiali di alta qualità. Sono progettate per resistere a pressioni e temperature estreme e richiedono metalli resistenti come l'acciaio inossidabile e componenti specializzati come le guarnizioni ad anello in metallo. La necessità di una lavorazione di precisione aumenta i costi.

D'altra parte, le flange RF sono generalmente più economiche. Il loro design più semplice consente una più ampia scelta di materiali, comprese opzioni meno costose come l'acciaio al carbonio. Le flange RF utilizzano guarnizioni più morbide e meno costose, come la gomma, riducendo ulteriormente il costo complessivo.

Sebbene le flange RTJ possano offrire un valore a lungo termine grazie alla loro durata e alle ridotte esigenze di manutenzione, il loro costo iniziale più elevato può essere giustificato dalle loro prestazioni in ambienti difficili. Le flange RF, con il loro design economico, possono essere preferibili per applicazioni con requisiti meno severi.

Le flange RF possono essere utilizzate in applicazioni ad alta temperatura?

Sì, le flange RF (Raised Face) possono essere utilizzate in applicazioni ad alta temperatura. Sono progettate per gestire efficacemente condizioni di alta pressione e di temperatura medio-alta. Il design a facce rialzate aiuta a concentrare la pressione su un'area di guarnizione più piccola, migliorando l'efficienza della tenuta e mantenendo una connessione a prova di perdite, che è fondamentale negli ambienti ad alta temperatura.

Le flange RF possono ospitare vari tipi di guarnizioni, comprese quelle a spirale, adatte a condizioni di alta pressione e alta temperatura. Questa versatilità, unita alla robustezza e all'affidabilità delle connessioni, le rende una scelta privilegiata in settori come quello petrolifero e del gas, petrolchimico e dei sistemi HVAC.

Tuttavia, per temperature estremamente elevate, superiori a 800°F (427°C), le flange RTJ (Ring Type Joint) potrebbero essere più adatte grazie alla loro tenuta metallo-metallo, che offre un collegamento più stretto e affidabile in queste condizioni estreme. In sintesi, mentre le flange RF sono efficaci per le applicazioni ad alta temperatura, le flange RTJ sono più adatte agli ambienti con temperature più estreme.

In che modo il design della superficie della flangia influenza la scelta della guarnizione?

Il design della faccia della flangia influenza direttamente la scelta della guarnizione, determinando il tipo, la forma, il materiale e il metodo di tenuta necessari per ottenere una tenuta affidabile. Le flange con faccia rialzata (RF) presentano una piccola area rialzata intorno al foro, dove le guarnizioni morbide o composite, come le guarnizioni a spirale o a profilo kammp, vengono compresse per creare una tenuta. Questo design è adatto per applicazioni a pressione e temperatura da moderata a elevata, ma si basa su una corretta compressione della guarnizione per evitare perdite.

Le flange RTJ (Ring-Type Joint), invece, presentano una scanalatura lavorata con precisione che accoglie una guarnizione metallica ad anello. La tenuta metallo-metallo si forma deformando plasticamente la guarnizione nella scanalatura sotto il carico del bullone, rendendo le flange RTJ ideali per ambienti a pressione e temperatura molto elevate. Questo robusto meccanismo di tenuta garantisce un rilassamento minimo della guarnizione e un'eccezionale resistenza alle perdite.

Pertanto, il design della faccia della flangia determina il tipo di guarnizione e le prestazioni di tenuta, con le flange RF che richiedono guarnizioni morbide per la tenuta a compressione e le flange RTJ che utilizzano guarnizioni ad anello metallico per la tenuta a deformazione in condizioni severe.

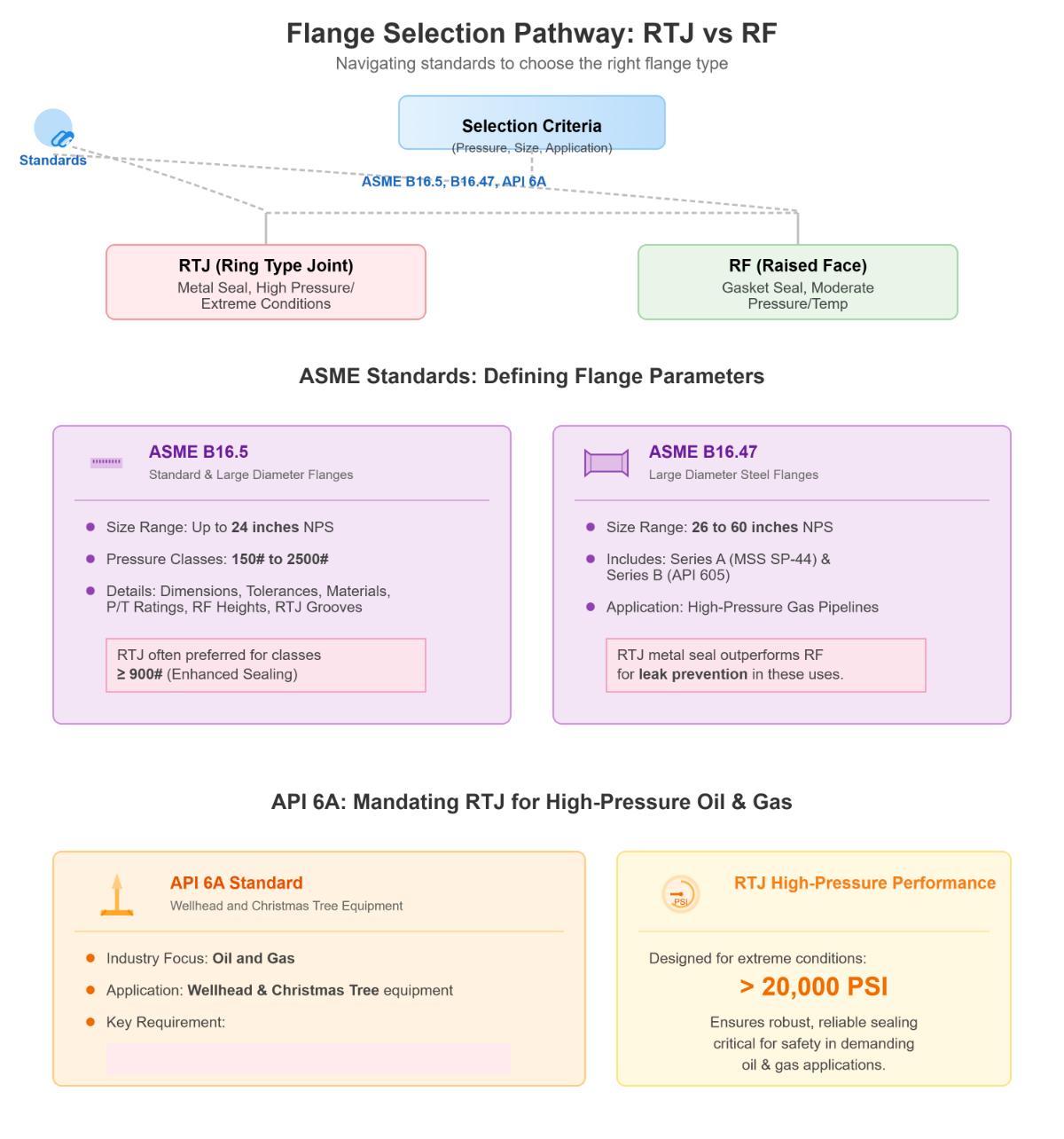

Quali sono gli standard da considerare nella scelta tra flange RTJ e RF?

Nella scelta tra le flange RTJ (Ring Type Joint) e RF (Raised Face), gli standard principali da considerare sono ASME B16.5 e ASME B16.47. La norma ASME B16.5 specifica dimensioni, tolleranze, materiali e valori nominali di pressione-temperatura per flange fino a 24 pollici NPS, specificando le altezze delle facce rialzate e le dimensioni delle scanalature RTJ. Questo standard copre le classi di pressione da 150# a 2500#, dove le flange RTJ sono spesso preferite per le classi 900# e superiori grazie alle loro superiori capacità di tenuta in condizioni estreme.

La norma ASME B16.47 riguarda le flange di diametro maggiore (da 26 a 60 pollici NPS) e comprende la Serie A (MSS SP-44) e la Serie B (API 605), che sono fondamentali per i gasdotti ad alta pressione, dove la tenuta metallo-metallo di RTJ supera la guarnizione morbida di RF nella prevenzione delle perdite.

Inoltre, l'API 6A prescrive le flange RTJ per le apparecchiature a testa di pozzo e ad albero di Natale nell'industria petrolifera e del gas, grazie alla loro capacità di resistere a pressioni superiori a 20.000 PSI. Questi standard garantiscono una scelta appropriata in base ai requisiti di pressione, temperatura e applicazione.
