Guida completa alle presse idrauliche a quattro colonne

Immaginate una macchina in grado di trasformare il metallo con una precisione senza pari, esercitando una forza immensa per creare forme intricate. Benvenuti nel mondo delle presse idrauliche a quattro colonne, dove l'ingegneria incontra la potenza. Se siete utenti intermedi e desiderate approfondire la vostra conoscenza, questa guida completa vi illustrerà tutto, dalle caratteristiche essenziali di progettazione ai punti di forza comparativi dei vari modelli. Scoprirete specifiche chiave come la capacità della pressa, la lunghezza della corsa e l'apertura della luce diurna, fondamentali per effettuare un acquisto consapevole. Inoltre, esploreremo le diverse applicazioni in cui queste macchine eccellono, dallo stampaggio e dalla forgiatura all'imbutitura e alla piegatura. Mentre vi addentrate nei dettagli, considerate come i diversi modelli si posizionano in termini di caratteristiche e capacità. Siete pronti a scoprire i segreti di questi potenti strumenti? Scoprite qual è la pressa idraulica più adatta alle vostre esigenze.

Introduzione alle presse idrauliche a quattro colonne

Una pressa idraulica a quattro colonne è una macchina industriale che utilizza la forza ad alta pressione per varie operazioni di pressatura. Questa macchina è particolarmente vantaggiosa nella lavorazione delle materie plastiche e nella formatura dei metalli, grazie alla sua struttura robusta e alla sua efficienza operativa.

Caratteristiche principali del design

La pressa idraulica a quattro colonne presenta un design strutturale con quattro colonne verticali. Queste colonne garantiscono una maggiore rigidità e stabilità, fondamentali per mantenere la precisione durante le operazioni ad alta pressione. Rispetto ad altri tipi di telaio, come le presse a due colonne o a C, la struttura a quattro colonne offre un allineamento superiore e un'area di lavoro accessibile più ampia, utile per gestire pezzi grandi o complessi.

Componenti e struttura

La pressa è composta da tre sistemi principali: il motore principale (che comprende il banco di lavoro, le colonne di guida, il blocco di scorrimento e i cilindri idraulici), il sistema di trasmissione idraulica (meccanismo di potenza, meccanismi di controllo, meccanismi esecutivi, componenti ausiliari e olio) e il sistema di controllo elettrico (relè, contattori, pulsanti, interruttori e quadri di comando).

Principio di funzionamento

La pressa funziona utilizzando l'energia idraulica per applicare la forza. Il sistema di controllo elettrico dirige l'impianto idraulico per alimentare il motore principale, eseguendo i cicli di pressatura. I cilindri idraulici applicano la forza attraverso le quattro colonne al pezzo sul banco di lavoro. Il sistema funziona in genere con due velocità: una velocità di avanzamento a vuoto per il posizionamento e una velocità di lavoro più lenta e controllata per applicare con precisione la forza di pressatura.

Applicazioni e vantaggi

Le presse idrauliche a quattro colonne sono versatili e utilizzate in molte applicazioni industriali. Tra queste, la formatura dei metalli, lo stampaggio, l'imbutitura, la piegatura e la raddrizzatura e la forgiatura.

Le presse idrauliche a quattro colonne offrono notevoli vantaggi: sono stabili e rigide, offrono un'ampia area di lavoro, dispongono di sistemi di alimentazione e controllo separati e possono essere personalizzate e automatizzate per soddisfare esigenze specifiche.

Panoramica della progettazione e del funzionamento della pressa idraulica a quattro colonne

Componenti di progettazione di una pressa idraulica a quattro colonne

Una pressa idraulica a quattro colonne è caratterizzata da un design robusto con quattro colonne verticali, che sono parte integrante della sua stabilità e precisione durante le operazioni di pressatura. La pressa idraulica è composta da due sezioni principali: l'host e il sistema di controllo.

L'host comprende diversi elementi chiave: cilindri idraulici che forniscono la forza necessaria, travi che sostengono le colonne e distribuiscono uniformemente la forza di pressatura, quattro colonne verticali che garantiscono l'allineamento e la stabilità e dispositivi di riempimento del liquido che gestiscono il fluido idraulico essenziale per il funzionamento della pressa. Il sistema di controllo comprende un serbatoio che immagazzina l'olio idraulico, una pompa ad alta pressione che genera la pressione idraulica necessaria, un sistema di controllo che gestisce il funzionamento della pressa, un motore che alimenta la pompa idraulica, una valvola di pressione che regola la pressione idraulica e una valvola direzionale che controlla la direzione del flusso del fluido idraulico.

Principio di funzionamento della pressa idraulica a quattro colonne

Il principio operativo di una pressa idraulica a quattro colonne ruota attorno alla trasmissione idraulica. Il processo inizia con la pompa dell'olio che trasporta l'olio idraulico a un blocco valvole a cartuccia integrato. Il sistema di trasmissione idraulica comprende diversi meccanismi:

• Meccanismo di alimentazione: In genere utilizza una pompa dell'olio integrata per soddisfare i requisiti di velocità dell'attuatore. La scelta della pompa - pompa a ingranaggi, pompa a palette o pompa a pistoni - dipende dalle esigenze di pressione.
• Meccanismo di controllo: Dirige il flusso e la pressione idraulica.
• Meccanismo di funzionamento: Esegue l'azione di pressione.
• Meccanismo di supporto: Supporta il funzionamento e la manutenzione della macchina da stampa.
• Mezzo di lavoro: Olio idraulico, fondamentale per il funzionamento del sistema.

Applicazioni della pressa idraulica a quattro colonne

Queste macchine versatili sono utilizzate in diverse applicazioni, come ad esempio:

• Formatura di materie plastiche: Ideale per processi come l'estrusione, la piegatura e l'allungamento di materie plastiche.
• Formatura del metallo: Adatto per lo stampaggio, la piegatura, l'allungamento, l'estrusione e la flangiatura dei metalli.
• Fibra di carbonio e materiali compositi: Efficace per la formatura di fibre di carbonio e altri materiali compositi.
• Imbutitura, fustellatura e stampaggio: Garantisce precisione e costanza nelle operazioni di imbutitura e fustellatura.

Caratteristiche e vantaggi principali

Le presse idrauliche a quattro colonne offrono diverse caratteristiche e vantaggi chiave:

• Stabilità e precisione: Il design a quattro colonne distribuisce la pressione in modo uniforme, garantendo coerenza e precisione dei risultati.
• Area di lavoro più ampia: Il design consente di gestire contemporaneamente pezzi più grandi o più piccoli, rispondendo alle diverse esigenze di produzione.
• Meccanismo di controllo: Offre un controllo centralizzato con tre modalità di funzionamento - regolazione, manuale e semiautomatica - per garantire la flessibilità dei processi produttivi.

Modalità operative

Le presse idrauliche a quattro colonne funzionano in tre modalità principali:

• Modalità di regolazione: Utilizzato per impostare i parametri prima del funzionamento.
• Modalità manuale: Consente il controllo diretto durante le operazioni di pressatura.
• Modalità semiautomatica: Facilita un ciclo semiautomatico monocilindrico, con pressione di lavoro e velocità di compressione regolabili, con funzioni quali il ritardo di mantenimento della pressione e il ritorno automatico.

Specifiche chiave da valutare prima dell'acquisto

Specifiche della macchina pressa idraulica

Quando si valutano le presse idrauliche a quattro colonne, è fondamentale comprendere le specifiche chiave che influiscono sulle prestazioni della macchina e sulla sua idoneità alle applicazioni.

Capacità della pressa (Ton/kN)

La capacità della pressa, misurata in tonnellate o kilonewton (kN), indica la forza massima che la pressa può esercitare. Questo dato è fondamentale perché determina i tipi di materiali e gli spessori che la pressa può gestire. Per esempio, una pressa da 400 tonnellate può esercitare una forza di 4000 kN, il che la rende adatta ad applicazioni pesanti.

Lunghezza della corsa

La lunghezza della corsa, tipicamente compresa tra 300 mm e 1000 mm, è la distanza percorribile dalla slitta ed è essenziale per determinare la profondità del pezzo che può essere lavorato. Una lunghezza di corsa maggiore consente di gestire pezzi più grandi e operazioni più complesse.

Apertura diurna

L'apertura della luce diurna è la distanza massima tra il montante sollevato e il piano di lavoro. In genere, questa distanza varia da 1250 mm a 1300 mm. Si tratta di una specifica fondamentale per accogliere l'altezza dei pezzi e degli utensili, che influisce sulla flessibilità e sulla versatilità della pressa.

Dimensione della tabella

Le dimensioni del tavolo di lavoro, spesso 1500×1500 mm, determinano le dimensioni dei pezzi che può gestire. Un tavolo di dimensioni maggiori offre uno spazio di lavoro più ampio e consente la lavorazione di pezzi più grandi o multipli contemporaneamente, migliorando la produttività e l'efficienza operativa.

Velocità di scorrimento

La velocità di movimento della slitta, specificata per le diverse fasi di funzionamento (inattività, lavoro, ritorno), influisce sulla produttività e sull'efficienza della macchina. Le velocità più elevate possono aumentare la produttività, ma è essenziale bilanciare la velocità con la precisione per garantire risultati di alta qualità.

Specifiche del sistema idraulico

Gli aspetti chiave del sistema idraulico comprendono:

• Pressione idraulica massima: In genere intorno ai 25 MPa, determina la forza che può essere applicata.
• Pressione di ritorno: La forza durante la corsa di ritorno, fondamentale per un funzionamento sicuro ed efficiente.

Queste specifiche assicurano che la pressa funzioni in modo affidabile in varie condizioni, mantenendo costanti le prestazioni e la sicurezza.

Sistema di controllo

Le moderne presse idrauliche a quattro colonne sono spesso dotate di un PLC (Programmable Logic Controller) con HMI (Human-Machine Interface) che ne facilita il funzionamento e la personalizzazione, migliorando l'esperienza dell'utente, consentendo l'automazione e semplificando la manutenzione, rendendo così la pressa più adattabile a diversi compiti.

Potenza del motore

La potenza del motore, solitamente misurata in chilowatt (kW), influisce sull'efficienza e sulle prestazioni complessive della macchina da stampa. Un motore più potente può gestire operazioni più impegnative e fornire prestazioni costanti, ma incide anche sul consumo energetico.

Struttura e design

Il design strutturale, tipicamente una configurazione a tre travi e quattro colonne, garantisce stabilità e precisione. Questa struttura robusta è fondamentale per gestire carichi pesanti e garantire la durata della macchina per un uso prolungato.

Applicazioni e versatilità

Le presse idrauliche a quattro colonne sono altamente versatili, adatte a compiti come lo stampaggio, la piegatura, la raddrizzatura e la forgiatura. Questa versatilità le rende preziose in diversi settori, offrendo un'ampia gamma di applicazioni.

Manutenzione e assistenza

La facilità di manutenzione e le opzioni di assistenza sono fondamentali per ridurre i tempi di inattività e prolungare la durata della macchina. Pratiche di manutenzione efficienti garantiscono l'affidabilità a lungo termine e l'economicità, contribuendo alla soddisfazione generale dell'utente.

Specifiche tecniche e funzionamento

Specifiche dettagliate

La comprensione delle specifiche dettagliate di una pressa idraulica a quattro colonne è essenziale per prendere decisioni informate in merito al suo acquisto e alla sua applicazione.

Potenza del motore

La potenza del motore di una pressa idraulica a quattro colonne è una specifica fondamentale, in quanto influisce direttamente sulle prestazioni e sull'efficienza della macchina. La potenza del motore si misura in chilowatt (kW) e varia a seconda delle dimensioni e della capacità della pressa. Ad esempio, una pressa più piccola come la PPFC-50 può utilizzare un motore da 4 kW, mentre un modello più grande come la Y32-315 può essere dotato di un motore da 18,5 kW. Una maggiore potenza del motore consente alla pressa di gestire operazioni più impegnative e garantisce prestazioni costanti.

Capacità del serbatoio dell'olio

La capacità del serbatoio dell'olio è un'altra specifica fondamentale, che indica il volume di olio idraulico che la pressa può contenere. Questa capacità influisce sulla capacità della macchina di mantenere la pressione idraulica durante operazioni prolungate. Le presse più grandi hanno in genere serbatoi dell'olio più capienti per supportare i requisiti di forza più elevati e i tempi di funzionamento più lunghi, senza la necessità di rifornimenti frequenti.

Sistemi di controllo

Le moderne presse idrauliche a quattro colonne sono dotate di sistemi di controllo avanzati, spesso con controllori logici programmabili (PLC) con interfacce uomo-macchina (HMI). Questi sistemi consentono un controllo preciso delle operazioni della pressa, permettendo l'automazione di attività complesse e migliorando l'efficienza complessiva. Il sistema di controllo PLC assicura prestazioni costanti monitorando e regolando i parametri della pressa in tempo reale, mentre l'HMI fornisce un'interfaccia di facile utilizzo per gli operatori per gestire le impostazioni della pressa.

Linee guida operative

L'utilizzo di una pressa idraulica a quattro colonne richiede il rispetto di linee guida specifiche per garantire sicurezza, efficienza e prestazioni ottimali.

Impostazione e allineamento

Un'impostazione e un allineamento corretti sono essenziali per il funzionamento efficace di una pressa idraulica a quattro colonne. Le quattro colonne devono essere allineate correttamente per garantire una distribuzione uniforme della forza sul pezzo. Un allineamento errato può causare una pressatura non uniforme, con conseguenti difetti e potenziali danni alla pressa o al pezzo. Per mantenere l'allineamento sono necessari controlli e regolazioni regolari.

Movimentazione dei materiali

La scelta del materiale e la sua preparazione sono fattori importanti nel processo di pressatura. I materiali devono essere tagliati e sagomati in modo appropriato prima di essere inseriti nella pressa. Le corrette tecniche di manipolazione del materiale aiutano a raggiungere i risultati desiderati e a prevenire danni sia al materiale che alla pressa.

Modalità operative

Le presse idrauliche a quattro colonne offrono varie modalità operative per soddisfare le diverse esigenze di produzione:

• Modalità manuale: Questa modalità consente agli operatori di controllare manualmente ogni fase del processo di pressatura. È ideale per le attività che richiedono un controllo preciso della deformazione del materiale e per la produzione di piccoli lotti.
• Modalità automatica: In questa modalità, la pressa funziona in base a sequenze programmate, automatizzando il processo di pressatura. Questa modalità aumenta l'efficienza e la costanza della produzione, rendendola adatta a operazioni con volumi elevati.

Misure di sicurezza

Garantire la sicurezza durante il funzionamento di una pressa idraulica a quattro colonne è fondamentale. Le principali misure di sicurezza comprendono:

• Dispositivi di protezione individuale (DPI): Gli operatori devono sempre indossare DPI adeguati, come guanti, occhiali di sicurezza e indumenti protettivi, per proteggersi dai potenziali rischi.
• Protezioni per macchine: Assicurarsi che le protezioni di sicurezza siano presenti per evitare il contatto accidentale con le parti in movimento. Queste protezioni fungono da barriera e proteggono gli operatori da eventuali lesioni.
• Manutenzione regolare: L'esecuzione di controlli di manutenzione regolari è essenziale per prevenire guasti meccanici e garantire il funzionamento ottimale della pressa. Le attività di manutenzione comprendono l'ispezione delle linee idrauliche per individuare eventuali perdite, il controllo dei livelli dell'olio e la verifica dell'integrità dei componenti elettrici.

Suggerimenti per la manutenzione

Una manutenzione regolare non solo garantisce la longevità della pressa idraulica, ma anche il suo funzionamento sicuro ed efficiente. I principali consigli per la manutenzione includono:

• Controlli del sistema idraulico: Ispezionare regolarmente l'impianto idraulico per verificare l'assenza di perdite, controllare i livelli dell'olio e sostituire il fluido idraulico come raccomandato dal produttore.
• Lubrificazione: Lubrificare regolarmente tutte le parti in movimento per ridurre l'attrito e l'usura. Seguire le linee guida del produttore per gli intervalli di lubrificazione e i tipi di lubrificanti da utilizzare.
• Ispezione dei componenti elettrici: Controllare che il sistema di controllo elettrico non presenti segni di usura o danni. Assicurarsi che tutti i collegamenti siano sicuri e che il sistema di controllo funzioni correttamente.
• Calibrazione e allineamento: Calibrare periodicamente la pressa per mantenere la precisione e controllare l'allineamento delle colonne e degli altri componenti strutturali.

Applicazioni

Le presse idrauliche a quattro colonne sono macchine versatili utilizzate in diverse applicazioni industriali, tra cui:

• Formatura del metallo: Queste presse sono ideali per modellare i metalli in varie forme, tra cui piegatura, allungamento ed estrusione.
• Timbratura: Queste presse sono ampiamente utilizzate per lo stampaggio di precisione, per creare parti metalliche intricate e dettagliate.
• Premendo: Le applicazioni più comuni includono la pressatura di parti o la formazione di forme complesse in materiali come il legno o i materiali compositi.

Comprendendo le specifiche dettagliate e le linee guida operative, gli utenti possono ottimizzare le prestazioni e la durata delle loro presse idrauliche a quattro colonne, assicurando che soddisfino le esigenze delle varie applicazioni industriali.

Confronto tra i modelli più diffusi di presse idrauliche a quattro colonne

Caratteristiche principali delle presse idrauliche a quattro colonne

Le presse idrauliche a quattro colonne sono rinomate per il loro design robusto, caratterizzato da quattro colonne verticali che garantiscono un'eccellente stabilità e una distribuzione uniforme del carico. Questa struttura assicura operazioni di pressatura precise e costanti, offrendo al contempo un facile accesso all'area di lavoro da tutti e quattro i lati, facilitando la movimentazione dei materiali e il cambio degli utensili.

Struttura e design

La struttura rigida del telaio delle presse idrauliche a quattro colonne ne aumenta la stabilità, rendendole adatte ad applicazioni ad alta pressione. L'accesso su quattro lati è particolarmente vantaggioso negli ambienti di produzione in cui è essenziale la rapidità di carico e scarico.

Economico e personalizzabile

Rispetto ad altri tipi di presse, quelle idrauliche a quattro colonne sono spesso più economiche e offrono ampie possibilità di personalizzazione. I produttori possono adattare il tonnellaggio e le dimensioni del basamento per soddisfare requisiti di produzione specifici, rendendo queste presse versatili per varie applicazioni.

Efficienza energetica e controllo

Le moderne presse idrauliche a quattro colonne sono dotate di comandi programmabili avanzati che consentono di regolare il movimento della slitta con un'elevata precisione nella posizione della stessa. Queste presse consumano circa 30% di energia elettrica in meno rispetto alle presse meccaniche tradizionali, mantenendo l'efficienza energetica anche a basse velocità.

Modelli popolari di presse idrauliche a quattro colonne a confronto

Di seguito viene presentata una panoramica comparativa di diversi modelli di presse idrauliche a quattro colonne, evidenziandone le caratteristiche, i vantaggi e le considerazioni per la scelta.

Approfondimenti dettagliati

Lexson Machinery Pressa idraulica a quattro colonne (modello da 600 tonnellate)

Il modello da 600 tonnellate di Lexson Machinery è un'alternativa compatta ed economica alle presse tradizionali, che offre una capacità robusta e un facile accesso da quattro lati. Questo modello è dotato di movimento programmabile della slitta, che consente un controllo preciso della posizione della corsa, migliorando la qualità e la ripetibilità del prodotto. Inoltre, è progettato per garantire l'efficienza energetica, riducendo i costi operativi fino a 30% rispetto alle presse meccaniche tradizionali. Il modello offre flessibilità nella personalizzazione del tonnellaggio e delle dimensioni del piano di lavoro, per adattarsi a diversi ambienti di produzione.

Pressa idraulica a 4 montanti Shuntec

La pressa idraulica a 4 colonne di Shuntec integra sistemi idraulici avanzati ottimizzati per attività specializzate come le operazioni di formatura e assemblaggio. Mantiene l'accesso su quattro lati tipico delle presse a quattro colonne, facilitando un flusso di lavoro efficiente e il cambio degli utensili. Questa pressa è stata progettata per bilanciare potenza, precisione ed efficienza operativa, rendendola adatta ad applicazioni industriali specializzate.

Presse a quattro colonne di tipo Gantry

Le presse a quattro colonne di tipo Gantry incorporano un portale mobile sopra l'area di lavoro, che supporta telai più pesanti e capacità di tonnellaggio maggiori. Queste presse sono spesso utilizzate in applicazioni che richiedono pezzi molto grandi o pressioni ad alto tonnellaggio. Sebbene il telaio più pesante possa incidere sul consumo energetico, il movimento del portale aumenta la versatilità nella gestione di pezzi di grandi dimensioni, rendendole adatte a operazioni pesanti.

Applicazioni comuni e vantaggi delle presse idrauliche a quattro colonne

Formatura del metallo

Le presse idrauliche a quattro colonne sono ampiamente utilizzate nelle applicazioni di formatura dei metalli grazie alla loro capacità di applicare una pressione uniforme su ampie superfici. Questa distribuzione uniforme della pressione è essenziale per attività quali:

• Piegatura: Utilizzata per modellare le lamiere in vari angoli e forme.
• Disegno profondo: Indispensabile per creare forme intricate e profonde da lastre di metallo piatte.
• Forgiatura: Ideale per modellare il metallo utilizzando forze di compressione, è adatto per la produzione di componenti ad alta resistenza.

Timbratura

Nell'industria dello stampaggio, le presse idrauliche a quattro colonne sono preferite per la loro precisione e coerenza. Vengono utilizzate per creare forme dettagliate e complesse premendo una lamiera tra uno stampo e un punzone. Questo processo è fondamentale per la produzione di componenti nell'industria automobilistica ed elettronica, dove la precisione è fondamentale.

Disegno profondo

L'imbutitura profonda prevede l'inserimento di una lastra di metallo in uno stampo per creare una forma cava, e le presse idrauliche a quattro colonne sono particolarmente adatte a questo compito grazie alla loro capacità di mantenere una pressione costante durante tutto il processo, assicurando risultati di alta qualità e riducendo al minimo gli sprechi di materiale.

Piegatura

Le operazioni di piegatura traggono notevoli vantaggi dalla stabilità e dalla precisione delle presse idrauliche a quattro colonne. Queste presse sono in grado di gestire diverse operazioni di piegatura, da quelle semplici alle forme complesse, con un'elevata ripetibilità. Questa capacità è essenziale per produrre pezzi coerenti in settori quali l'edilizia e la produzione.

Raddrizzamento

Le presse idrauliche a quattro colonne sono utilizzate anche per raddrizzare parti metalliche deformate. La distribuzione uniforme della forza sul pezzo assicura un raddrizzamento uniforme del materiale, fondamentale per mantenere l'integrità strutturale del pezzo.

Forgiatura

La forgiatura è un processo che consiste nel modellare il metallo utilizzando forze di compressione e le presse idrauliche a quattro colonne eccellono in questo campo. La loro capacità di generare forze elevate con un controllo preciso le rende ideali per la produzione di componenti ad alta resistenza nell'industria aerospaziale, automobilistica e dei macchinari pesanti.

Casi d'uso specifici del settore

Industria automobilistica

Nell'industria automobilistica, le presse idrauliche a quattro colonne sono utilizzate per la formatura di varie parti metalliche, come pannelli della carrozzeria, componenti del telaio e parti del motore. L'elevata forza e il controllo preciso garantiscono la conformità dei pezzi ai più severi standard di qualità.

Industria aerospaziale

L'industria aerospaziale si affida alle presse idrauliche a quattro colonne per la formatura di parti strutturali complesse e di grandi dimensioni in leghe leggere e ad alta resistenza. La capacità di mantenere un controllo preciso sul processo di pressatura è fondamentale per produrre componenti che soddisfino i rigorosi standard di sicurezza e di prestazione del settore.

Industria elettronica

Nell'industria elettronica, le presse idrauliche a quattro colonne sono utilizzate per la produzione di componenti come connettori, alloggiamenti e dissipatori di calore. La precisione e la costanza offerte da queste presse sono essenziali per garantire l'affidabilità e le prestazioni dei dispositivi elettronici.

Industria delle costruzioni

L'industria delle costruzioni utilizza le presse idrauliche a quattro colonne per varie attività di fabbricazione dei metalli, tra cui la piegatura, il taglio e la formatura di componenti strutturali. La versatilità e l'efficienza di queste presse le rendono strumenti preziosi per la produzione di materiali da costruzione di alta qualità.

Vantaggi delle presse idrauliche a quattro colonne

Generazione di forza elevata

Le presse idrauliche a quattro colonne sono in grado di generare grandi quantità di forza, rendendole adatte ad applicazioni pesanti. Questa capacità consente di gestire con facilità materiali spessi e resistenti.

Controllo preciso

Queste presse offrono un controllo preciso della pressione e della velocità, essenziale per ottenere risultati coerenti e accurati. Questa precisione è particolarmente importante nelle applicazioni che richiedono alti livelli di dettaglio e uniformità.

Versatilità

La versatilità delle presse idrauliche a quattro colonne le rende adatte a un'ampia gamma di applicazioni in diversi settori industriali. Possono essere utilizzate per attività quali la formatura, lo stampaggio, la piegatura e la forgiatura, rendendole una risorsa preziosa in qualsiasi ambiente di produzione.

Affidabilità

Le presse idrauliche a quattro colonne sono note per la loro struttura robusta e durevole, che consente loro di sopportare un uso intenso per lunghi periodi. L'affidabilità di queste presse garantisce l'esecuzione di compiti impegnativi senza frequenti interventi di manutenzione o tempi di inattività.

Caratteristiche di sicurezza

Le moderne presse idrauliche a quattro colonne sono dotate di funzioni di sicurezza avanzate per prevenire gli incidenti e proteggere gli operatori. Tra queste, pulsanti di arresto di emergenza, protezioni di sicurezza e sistemi automatizzati che monitorano il funzionamento della pressa.

Efficienza

Il design efficiente delle presse idrauliche a quattro colonne, che comprende motori a risparmio energetico e sistemi idraulici ottimizzati, contribuisce a ridurre i costi operativi. Questa efficienza, unita alla loro elevata produttività, le rende soluzioni economicamente vantaggiose per diversi processi produttivi.

Caratteristiche tecnologiche: Controllo PLC e opzioni di cuscino idraulico

Controllo PLC con HMI

I sistemi di controllo PLC (Programmable Logic Controller) sono parte integrante delle funzionalità avanzate delle moderne presse idrauliche a quattro colonne. Questi sistemi migliorano la precisione operativa, l'automazione e la flessibilità, rendendo le presse più efficienti e facili da usare.

Sistema di controllo centralizzato

I sistemi di controllo PLC centralizzano la gestione della potenza e dei controlli di una pressa idraulica in un'unica interfaccia programmabile. Ciò consente agli operatori di gestire processi di pressatura complessi attraverso sequenze automatizzate, migliorando l'efficienza e riducendo il potenziale di errore umano.

Regolazione del flusso e della pressione

Il sistema PLC controlla con precisione le pompe idrauliche e le valvole direzionali, regolando il flusso e la pressione dell'olio idraulico fornito ai cilindri per garantire che il piano si muova con la forza e la velocità richieste, ottimizzando la precisione e la sicurezza della pressatura.

Automazione e ripetibilità

Il controllo PLC automatizza l'intero ciclo della pressa, compresi velocità di pressatura, tempo di sosta, pressione del cuscino e velocità di ritorno. Questa automazione migliora la ripetibilità e l'uniformità, fondamentali per le applicazioni di alta precisione come lo stampaggio automobilistico e lo stampaggio di materie plastiche.

Sicurezza e diagnostica

I sistemi PLC integrano interblocchi di sicurezza e diagnostica in tempo reale, fornendo arresti immediati o avvisi in caso di guasti, anomalie di pressione o disallineamenti meccanici. Questo protegge sia l'operatore che l'apparecchiatura, garantendo un funzionamento sicuro e affidabile.

Opzioni del cuscino idraulico

I cuscini idraulici sono meccanismi avanzati aggiunti alle presse idrauliche a quattro colonne per migliorare la qualità della formatura e il controllo del processo. Sono particolarmente utili nelle applicazioni di stampaggio e imbutitura dei metalli.

Funzione del cuscino idraulico

Un cuscino idraulico applica una contropressione controllata da sotto il pezzo, bilanciando la forza di pressatura principale. Questo aiuta a prevenire difetti come grinze, crepe o spessori non uniformi durante la formatura, controllando il flusso del materiale e tenendo saldamente in posizione il pezzo grezzo.

Sistema idraulico indipendente

I cuscini idraulici funzionano con un circuito idraulico separato, che consente la regolazione indipendente della pressione e dello spostamento del cuscino. Questa capacità di regolazione fine è essenziale per adattarsi a materiali e geometrie specifiche del pezzo, garantendo condizioni di formatura ottimali.

Maggiore precisione e controllo dei processi

I cuscini idraulici consentono agli operatori di controllare con precisione la forza del porta-stampi, migliorando la precisione dimensionale e la finitura superficiale del prodotto finale. Ciò è particolarmente importante quando si lavorano forme complesse o materiali ad alta resistenza.

Integrazione con il controllo PLC

Le moderne presse idrauliche a quattro colonne spesso integrano il controllo del cuscino idraulico nel sistema PLC. Questa sincronizzazione assicura che la pressione del cuscino si regoli dinamicamente durante il ciclo di pressatura, ottimizzando le condizioni di formatura e migliorando le prestazioni complessive della pressa.

Applicazioni

I cuscini idraulici sono ampiamente utilizzati nei processi di imbutitura, stiratura e formatura di vari metalli, tra cui acciaio inossidabile e alluminio. La loro capacità di controllare con precisione il flusso di materiale li rende indispensabili nelle applicazioni che richiedono risultati di alta qualità e privi di difetti.

Domande frequenti

Di seguito sono riportate le risposte ad alcune domande frequenti:

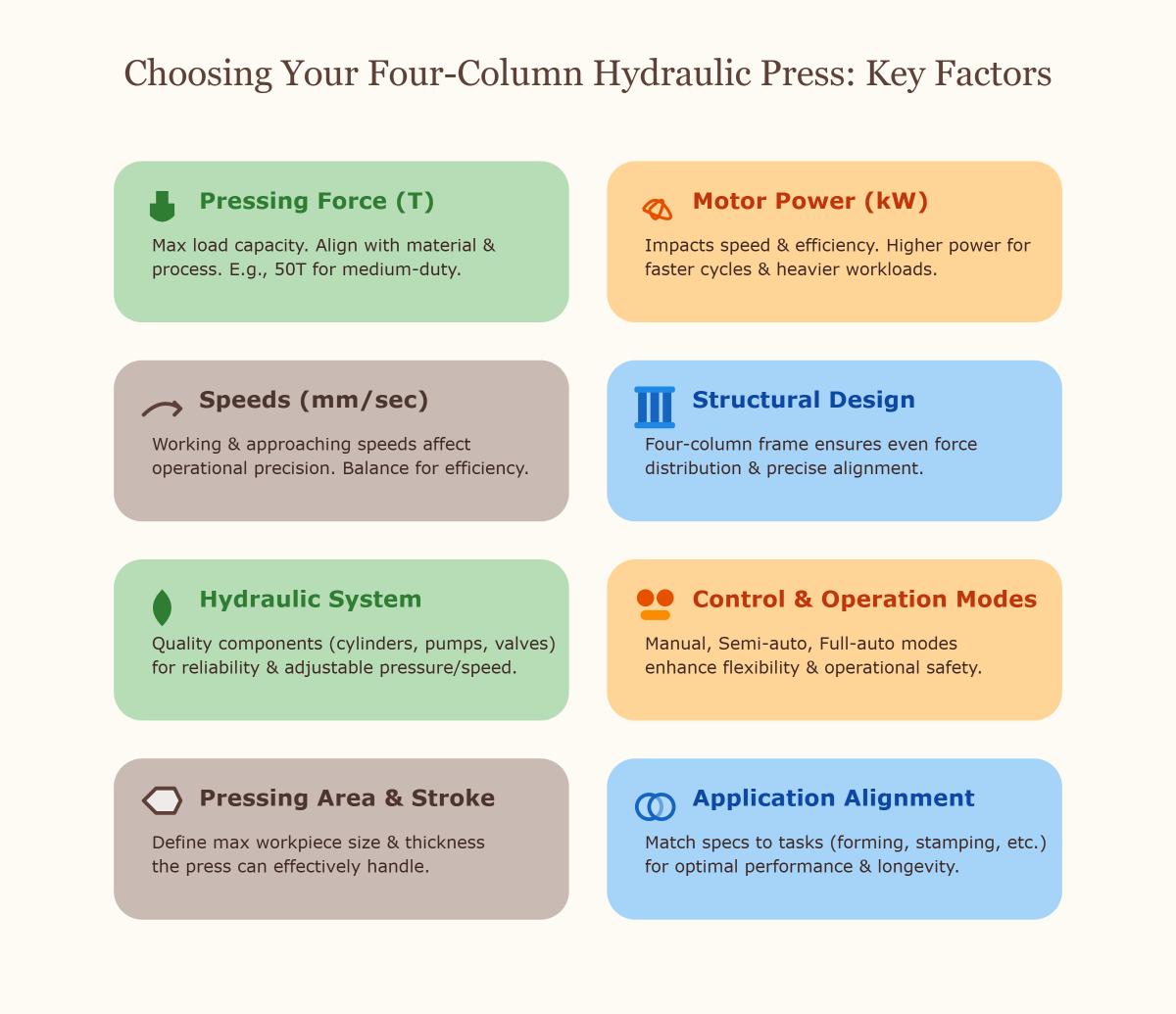

Quali sono le specifiche chiave da considerare quando si sceglie una pressa idraulica a quattro colonne?

Quando si sceglie una pressa idraulica a quattro colonne, è necessario prendere in considerazione diverse specifiche chiave per garantire che soddisfi le vostre esigenze operative.

In primo luogo, la forza di pressatura, misurata in tonnellate (T), è fondamentale in quanto determina il carico massimo che la pressa può esercitare. Questa deve essere in linea con il materiale e il tipo di processo che si intende eseguire. Ad esempio, una pressa con una forza di 50 tonnellate è adatta per applicazioni di media intensità.

La potenza del motore, tipicamente misurata in kilowatt (kW), influenza la velocità e l'efficienza della pressa. Una potenza del motore più elevata consente tempi di ciclo più rapidi e carichi di lavoro più pesanti.

La velocità di lavoro (mm/sec) e la velocità di avvicinamento sono importanti perché influenzano la velocità e la precisione delle operazioni. Un equilibrio tra queste velocità garantisce l'efficienza senza compromettere la precisione.

Il design strutturale e la stabilità sono fondamentali: il telaio a quattro colonne garantisce una distribuzione uniforme della forza e un allineamento preciso durante la pressatura.

I componenti del sistema idraulico, compresi i cilindri, le pompe, le valvole e i sistemi di controllo, devono essere di alta qualità per garantire prestazioni affidabili e la possibilità di regolare la pressione e la velocità.

I meccanismi di controllo e le modalità di funzionamento, come manuale, semiautomatico e completamente automatico, migliorano la flessibilità operativa e la sicurezza.

Inoltre, bisogna considerare le dimensioni dell'area di pressatura e la lunghezza della corsa, che determinano le dimensioni e lo spessore massimo del pezzo che la pressa può gestire.

Infine, assicuratevi che le specifiche della pressa siano in linea con i vostri requisiti applicativi specifici, che si tratti di formatura di metalli, stampaggio, forgiatura o stampaggio di materie plastiche, per garantire prestazioni e durata ottimali.

Quali applicazioni sono adatte a una pressa idraulica a quattro colonne?

Una pressa idraulica a quattro colonne è adatta a una varietà di applicazioni industriali grazie alla sua struttura robusta e all'elevata capacità di generare forza. Le applicazioni principali includono:

1. Lavorazione dei metalli e produzione: Ideale per lo stampaggio, la formatura, la forgiatura e la piegatura della lamiera. Queste presse sono utilizzate anche per i processi di imbutitura e fustellatura nella produzione di metallo e plastica.
2. Settore automobilistico e aerospaziale: Critico nella produzione di parti e componenti metallici mediante stampaggio, essenziale per entrambe le industrie.
3. Costruzione: Utilizzato per la sagomatura di travi e colonne metalliche, per contribuire a vari progetti di costruzione.
4. Produzione di componenti elettronici: Impiegato nell'assemblaggio e nel collaudo di parti elettroniche.
5. Produzione di plastica e polimeri: Utilizzato nei processi di stampaggio della plastica per creare vari prodotti in plastica.
6. Lavorazione e riciclaggio degli alimenti: Nella lavorazione degli alimenti, vengono utilizzati per la pressatura e l'imballaggio, mentre nel riciclaggio compattano i materiali riciclabili.

Queste diverse applicazioni traggono vantaggio dalla capacità della pressa di generare una forza significativa, di fornire un controllo preciso e di garantire un funzionamento affidabile anche in condizioni di utilizzo gravoso, come illustrato nella guida completa.

Come si differenziano i diversi modelli di presse idrauliche a quattro colonne in termini di caratteristiche e capacità?

I diversi modelli di presse idrauliche a quattro colonne variano in modo significativo in termini di caratteristiche e capacità, rispondendo a un'ampia gamma di esigenze industriali. Per esempio, modelli come la Y32-315T e la Y32-400 sono progettati per operazioni pesanti, con capacità rispettivamente di 315 e 400 tonnellate. Queste presse spesso includono caratteristiche avanzate come i sistemi di controllo PLC con interfaccia uomo-macchina (HMI) per un funzionamento preciso e automatizzato.

Altri modelli, come la serie ISF e le presse idrauliche specifiche da 300 o 400 tonnellate, possono offrire integrazioni tecnologiche aggiuntive, come i cuscini idraulici che migliorano il processo di pressatura fornendo una distribuzione uniforme della pressione e riducendo il rischio di deformazione del materiale. Queste caratteristiche le rendono adatte ad applicazioni che richiedono alta precisione e rigidità, come la formatura dei metalli, lo stampaggio, l'imbutitura e la forgiatura.

L'analisi comparativa di questi modelli comprende in genere la valutazione delle capacità della pressa, delle lunghezze di corsa, delle dimensioni della tavola e delle opzioni di personalizzazione. Le presse con capacità più elevate sono ideali per i compiti più impegnativi, mentre le presse con sistemi di controllo avanzati e cuscini idraulici offrono una maggiore flessibilità ed efficienza operativa.

Che ruolo hanno il controllo PLC e l'HMI nel funzionamento di una pressa idraulica a quattro colonne?

Il controllo PLC (Programmable Logic Controller) e l'interfaccia HMI (Human-Machine Interface) sono componenti integrali del funzionamento delle presse idrauliche a quattro colonne, che ne migliorano l'efficienza, la precisione e la sicurezza.

Il PLC funge da unità di controllo centrale, automatizzando l'intero ciclo di pressatura. Assicura operazioni di pressatura coerenti e ripetibili, gestendo sequenze quali l'avvio, la regolazione della pressione idraulica, il mantenimento e il rilascio della pressa. Questa automazione è fondamentale per mantenere una produzione di alta qualità. Inoltre, i PLC incorporano una logica di sicurezza, come i comandi a due mani, per proteggere gli operatori da eventuali lesioni. Integrano anche sensori per fornire un feedback in tempo reale, consentendo regolazioni precise del flusso e della forza idraulica, essenziali per mantenere la qualità del prodotto e ridurre l'usura meccanica.

L'interfaccia HMI offre agli operatori un'interfaccia facile da usare per monitorare e controllare la pressa. Visualizza in tempo reale dati quali le posizioni dei cilindri, le pressioni e le condizioni di errore, consentendo di individuare e risolvere rapidamente i problemi. Gli operatori possono anche utilizzare l'HMI per selezionare e personalizzare i programmi di pressatura, facilitando cambi rapidi e qualità costante. Inoltre, gli interblocchi di sicurezza e le funzioni di arresto di emergenza sono accessibili tramite l'HMI, rafforzando i protocolli di funzionamento sicuro.

Come scegliere la pressa idraulica a quattro colonne più adatta alla propria applicazione specifica?

Per scegliere la pressa idraulica a quattro colonne adatta alla vostra applicazione specifica, iniziate a determinare i requisiti di tonnellaggio della pressa in base al tipo di materiale, allo spessore, alle dimensioni dello stampo e alla complessità del compito. Calcolare il tonnellaggio necessario utilizzando la formula:

[ \text{Tonnage} = \text{Spessore del materiale} \´molte volte ´la resistenza del materiale} \´times ´frac{lunghezza di curvatura}}{testo{larghezza apertura stampo}} ]

Valutate quindi le caratteristiche principali, come la capacità di tonnellaggio, le dimensioni del piano di lavoro, la lunghezza della corsa, le opzioni di controllo, le caratteristiche di sicurezza, le possibilità di personalizzazione e la distanza tra le colonne. Assicuratevi che la pressa possa accogliere i vostri pezzi e fornire una forza sufficiente per le operazioni.

Considerate il tipo e la configurazione della pressa. Le presse a quattro colonne offrono una stabilità e una rigidità eccezionali, che le rendono ideali per applicazioni ad alto tonnellaggio e di precisione come l'imbutitura e lo stampaggio.

Valutate il livello di automazione necessario per il vostro volume di produzione. I sistemi automatizzati migliorano l'efficienza e la coerenza e sono adatti ad ambienti con volumi elevati.

Tenete conto del materiale e della complessità del lavoro. Le presse a quattro colonne sono consigliate per le attività di formatura di metalli pesanti e ad alto volume, grazie alla loro stabilità e precisione.

Valutando attentamente questi fattori, è possibile scegliere una pressa idraulica che soddisfi le vostre specifiche esigenze applicative in modo efficiente ed efficace.

Quali sono i vantaggi dell'utilizzo di un cuscino idraulico in una pressa idraulica a quattro colonne?

Un cuscino idraulico in una pressa idraulica a quattro colonne offre diversi vantaggi che migliorano le prestazioni complessive e la qualità del processo di pressatura. In primo luogo, garantisce una distribuzione ottimale della forza sul pezzo, con conseguente applicazione uniforme della pressione e riduzione della deformazione. Ciò è particolarmente importante per le operazioni di pressatura complesse in cui la precisione è fondamentale. In secondo luogo, i cuscini idraulici forniscono una pressione costante e controllata, essenziale per ottenere un'elevata precisione e ripetibilità nelle operazioni di produzione. Questa costanza migliora la qualità del prodotto finale, rendendola particolarmente preziosa in settori come quello automobilistico e aerospaziale. Inoltre, i cuscini idraulici aumentano l'efficienza riducendo al minimo la necessità di operazioni secondarie per correggere le deformazioni, riducendo così i costi di produzione. Infine, consentono una maggiore adattabilità nelle operazioni che prevedono l'uso di più stampi o forme complesse, adattandosi a pezzi di varie dimensioni e migliorando la flessibilità della pressa. L'integrazione dei cuscini idraulici con sistemi di controllo avanzati come PLC o servoazionamenti ne aumenta ulteriormente la precisione e le capacità operative, rendendoli indispensabili nei moderni processi produttivi.
