Guida passo-passo alla comprensione delle dimensioni e degli standard dei telai dei disegni CAD

Immaginate di iniziare un nuovo progetto in CAD, ma non sapete come impostare correttamente le cornici e i bordi dei disegni. Questa guida passo passo è stata progettata per aiutarvi a navigare nel mondo delle dimensioni e degli standard delle cornici di disegno CAD con facilità. Se vi state chiedendo quali sono le dimensioni standard per le cornici dei disegni CAD, lo spessore appropriato delle linee per i bordi o le dimensioni comuni dei fogli utilizzati nei disegni architettonici e di ingegneria, questa guida vi copre. Analizzeremo ogni concetto, dalla comprensione dello standard BS EN ISO 5457 all'impostazione dei blocchi di titolo e dei margini dei fogli. Alla fine, avrete consigli pratici e approfondimenti per garantire che i vostri disegni CAD siano conformi agli standard del settore. Siete pronti a immergervi e a padroneggiare gli elementi essenziali delle cornici di disegno CAD? Cominciamo!

Introduzione alle dimensioni e ai bordi dei riquadri dei disegni CAD

Panoramica delle cornici di disegno CAD

Le cornici dei disegni CAD sono delimitazioni standardizzate che circondano il contenuto principale dei disegni tecnici. Queste cornici aiutano a organizzare le informazioni, a fornire spazio per le annotazioni e a garantire che tutti i dettagli necessari siano inclusi in un formato coerente.

Importanza del disegno dei confini

I bordi sono essenziali nei disegni CAD perché delimitano l'area di lavoro, mantengono un aspetto pulito e professionale e assicurano che tutte le informazioni rilevanti siano contenute nello spazio definito. I bordi includono anche informazioni importanti come il nome del progetto, la data e il numero del disegno.

Dimensioni standard dei fogli

Le dimensioni delle cornici per disegni CAD si basano in genere sulle dimensioni standard dei fogli. Questi formati sono compatibili con le stampanti e facilitano la gestione e lo stoccaggio. Ecco alcuni formati standard comuni:

Creazione di disegni in scala reale

Nel software CAD, i disegni sono in genere creati in scala reale (1:1) nello spazio modello. Questa pratica consente una rappresentazione precisa di dimensioni e caratteristiche senza problemi di scalatura. In fase di stampa, i disegni possono essere ridimensionati per adattarsi alle dimensioni standard dei fogli, mantenendo le proporzioni originali.

Elementi di una cornice di disegno CAD

Confini

I bordi definiscono i margini dell'area di disegno e di solito includono spazi per note, titoli e altre informazioni rilevanti. Nella maggior parte dei software CAD sono disponibili modelli di bordi standardizzati, per garantire che tutti i disegni rispettino un formato coerente.

Blocco del titolo

Il riquadro del titolo è un elemento fondamentale della cornice del disegno, solitamente situato nella parte inferiore o laterale del foglio. Contiene informazioni essenziali come il nome del progetto, il numero del disegno, la data e il nome del disegnatore. Queste informazioni aiutano a identificare e gestire i disegni in modo efficiente.

Migliori pratiche per le cornici di disegno CAD

• Utilizzare misure standard: L'aderenza agli standard ISO o ANSI per le dimensioni dei fogli garantisce la compatibilità con i sistemi di stampa e la coerenza tra i progetti.
• Mantenere i modelli in scala reale: La creazione di disegni in scala reale nello spazio modello consente di evitare errori di scala e garantisce la precisione.
• Organizzare i layout in modo chiaro: Assicurarsi che il layout sia ben organizzato per facilitare l'interpretazione. Il corretto posizionamento di viste, sezioni e dettagli è fondamentale.

La comprensione e l'implementazione efficace delle cornici e dei bordi dei disegni CAD è essenziale per produrre disegni tecnici professionali e standardizzati.

Comprensione dello standard BS EN ISO 5457 per i bordi dei disegni

Panoramica della norma BS EN ISO 5457

La norma BS EN ISO 5457 è una linea guida che definisce le dimensioni e il layout dei fogli prestampati per i disegni tecnici, garantendo coerenza e chiarezza in tutti i settori dell'ingegneria. La comprensione di questo standard è essenziale per produrre disegni tecnici professionali e conformi.

Elementi chiave della norma BS EN ISO 5457

Specifiche del confine

Lo standard prevede un bordo largo 20 mm sul lato sinistro per l'archiviazione e bordi larghi 10 mm sui lati superiore, destro e inferiore. Questi bordi aiutano a organizzare il disegno e forniscono spazio per l'archiviazione e le annotazioni.

Cornice e spazio di disegno

La cornice che circonda lo spazio di disegno deve avere linee continue di 0,7 mm di spessore, per garantire che tutti i dettagli tecnici siano contenuti in quest'area.

Segni di centratura

Per garantire un posizionamento preciso durante la riproduzione o la microfilmatura, si consiglia di applicare quattro segni di centratura alle estremità dei due assi di simmetria del foglio. Questi segni favoriscono un allineamento preciso.

Sistema di riferimento della griglia

Sebbene non sia specificato direttamente nella versione 1999 dello standard, le versioni precedenti suggeriscono l'uso di un sistema di riferimento a griglia. Questo sistema prevede linee di griglia di almeno 0,5 mm di spessore, con etichette di riferimento che utilizzano lettere maiuscole lungo un bordo e numeri lungo l'altro bordo per facilitare il riferimento.

Applicazione della norma BS EN ISO 5457 nei disegni CAD

Quando si creano disegni CAD, l'adesione alla norma BS EN ISO 5457 garantisce standardizzazione e chiarezza. Ecco alcune buone pratiche:

• Assicurarsi che le linee del telaio abbiano uno spessore costante di 0,7 mm. Se il software CAD non prevede questo spessore specifico, utilizzare il peso della linea più spesso disponibile.
• Utilizzare sempre le dimensioni del bordo specificate (20 mm a sinistra, 10 mm sugli altri lati) per garantire che i disegni rientrino nei modelli standard e possano essere facilmente archiviati o condivisi.
• Incorporare riferimenti alla griglia per organizzare disegni complessi. Questa pratica aiuta a identificare parti o sezioni specifiche, rendendo i disegni più facili da leggere e interpretare.

Seguendo queste linee guida, è possibile creare disegni tecnici chiari, organizzati e conformi allo standard BS EN ISO 5457.

Spessore standard delle linee (peso delle linee) per i bordi dei disegni

Introduzione ai pesi di linea

I pesi delle linee, noti anche come spessori delle linee, sono fondamentali nei disegni CAD per distinguere i vari elementi e garantire la chiarezza.

Standard comuni di spessore delle linee

L'uso del corretto spessore delle linee per disegnare i bordi aiuta a incorniciare ed evidenziare il disegno in modo efficace, con pesi delle linee pesanti come 0,50 mm o più spessi, tipicamente utilizzati per elementi di spicco come muri esterni e elementi architettonici. Nei disegni paesaggistici, 0,6 mm viene spesso scelto per i contorni degli edifici e per i bordi, per creare un confine chiaro.

Pesi di linea medi, che vanno da Da 0,35 mm a 0,50 mmI colori di questo tipo sono utilizzati per le pareti, i pavimenti e gli elementi strutturali nelle viste in sezione, garantendo un equilibrio tra visibilità e dettaglio senza appesantire il disegno.

Considerazioni sul tracciato e sulla scala

Quando si tracciano disegni a metà scala, evitare di usare linee molto sottili per mantenere la leggibilità. Usare le tabelle della penna per regolare i pesi delle linee per le diverse scale, garantendo la chiarezza.

Standard e linee guida

Standard USA

Negli Stati Uniti, standard come ASME Y14.5 e Y14.5M offrono linee guida per i pesi delle linee nei disegni tecnici, garantendo coerenza e chiarezza tra i vari tipi di disegni.

Norme del Regno Unito

Nel Regno Unito, le norme BS 8888 e BS 1192 forniscono indicazioni simili per mantenere l'uniformità dei disegni tecnici.

Migliori pratiche

La coerenza dei pesi delle linee in tutto il disegno è fondamentale per mantenere la chiarezza visiva, aiutando gli spettatori a capire rapidamente il disegno e a individuare gli elementi chiave. Regolare i pesi delle linee in base alla scala del disegno per garantire la leggibilità, utilizzando linee più spesse per i disegni in scala ridotta, se necessario. Utilizzate le tabelle delle penne per gestire i pesi delle linee quando tracciate in scale diverse, mantenendo coerenza e chiarezza indipendentemente dalle dimensioni del disegno.

Strumenti e software

Un software come gCADPlus permette di controllare con precisione lo spessore delle linee dei diversi elementi di un disegno, essenziale per creare progetti chiari e dettagliati che rispettino gli standard stabiliti.

Panoramica delle dimensioni delle lastre standard più comuni (formati Arch A, B, C, ANSI)

Misure ANSI

I formati ANSI sono fondamentali per chiunque lavori con disegni tecnici e ingegneristici. L'ANSI, l'American National Standards Institute, fornisce i formati standard dei fogli ampiamente utilizzati negli Stati Uniti, particolarmente importanti per i disegni tecnici e di ingegneria.

• ANSI A8,5 x 11 pollici (216 x 279 mm)
• È la stessa dimensione di un foglio da lettera standard, comunemente usato per piccoli disegni tecnici, relazioni e documenti.
• ANSI B: 11 x 17 pollici (279 x 432 mm)
• Spesso utilizzato per disegni di grandi dimensioni che richiedono maggiori dettagli rispetto a quelli che può contenere un foglio ANSI A, è anche frequentemente utilizzato per creare opuscoli o documenti piegati.
• ANSI C: 17 x 22 pollici (432 x 559 mm)
• In genere viene utilizzato per disegni architettonici o ingegneristici dettagliati, fornendo ampio spazio per progetti intricati e viste multiple.
• ANSI D: 22 x 34 pollici (559 x 864 mm)
• Comunemente utilizzato per disegni tecnici e cianografie di grandi dimensioni, ideale per piani dettagliati e schemi.
• ANSI E: 34 x 44 pollici (864 x 1118 mm)
• Utilizzato per i disegni più grandi e complessi, offre una vasta area per piani completi e viste dettagliate.

Dimensioni dell'arco

I formati ad arco sono utilizzati principalmente nei disegni architettonici, offrendo formati più grandi ideali per le piante degli edifici e i dettagli di costruzione.

• Arco A9 x 12 pollici (229 x 305 mm)
• Leggermente più grande dell'ANSI A, è adatto per disegni architettonici di piccole dimensioni e schizzi preliminari.
• Arco B: 12 x 18 pollici (305 x 457 mm)
• Offre più spazio rispetto all'Arco A, consentendo piani architettonici e layout di progettazione più dettagliati.
• Arco C: 18 x 24 pollici (457 x 610 mm)
• Comunemente utilizzato per piani architettonici dettagliati, fornisce una tela più ampia per progetti di edifici completi e sezioni dettagliate.
• Arco D: 24 x 36 pollici (610 x 914 mm)
• Spesso utilizzato per progetti di edifici e disegni di costruzione in scala reale, offre spazio sufficiente per piante dettagliate, prospetti e sezioni.
• Arco E: 36 x 48 pollici (914 x 1219 mm)
• Utilizzato per i disegni architettonici più estesi, offre un grande formato per piani di cantiere dettagliati e layout di edifici estesi.

Confronto e utilizzo

Sebbene i formati ANSI e Arch siano utilizzati per i disegni tecnici, hanno scopi diversi. I formati ANSI sono più standardizzati per scopi ingegneristici e tecnici, mentre i formati Arch sono adatti a disegni architettonici e di costruzione.

Migliori pratiche per la scelta delle dimensioni dei fogli

• Considerare lo scopo: Scegliere le dimensioni dei fogli in base al tipo di disegno (ingegneristico o architettonico) e al livello di dettaglio richiesto. I disegni ingegneristici possono beneficiare dei formati ANSI, mentre i disegni architettonici spesso utilizzano i formati Arch.
• Compatibilità del software: Scegliete un formato di foglio che corrisponda alle impostazioni predefinite del vostro software CAD per semplificare il processo di disegno ed evitare problemi di compatibilità.
• Scalabilità: Scegliete formati di foglio che possano essere facilmente ridimensionati per la stampa su formati di carta più piccoli, se necessario. Questa flessibilità garantisce che i disegni rimangano leggibili e accessibili indipendentemente dal formato di stampa.

Guida dettagliata all'impostazione dei blocchi dei titoli e dei margini dei fogli nei disegni CAD

Blocchi titolo nei disegni CAD

I blocchi di titolo dei disegni CAD forniscono informazioni essenziali sul progetto, tra cui il titolo del disegno, l'autore, la data e la scala. La corretta impostazione dei blocchi di titolo garantisce che tutti i dettagli necessari siano facilmente accessibili e che il disegno mantenga un aspetto professionale.

Scopo dei blocchi titolo

I blocchi di titoli hanno molteplici funzioni:

• Identificazione: Aiutano a identificare il disegno fornendo dettagli chiave come il nome del progetto, il numero del disegno e l'autore.
• Metadati: Includono metadati come la data di creazione, la cronologia delle revisioni e la scala del disegno.
• Coerenza: Garantiscono la coerenza tra i diversi disegni all'interno dello stesso progetto, rendendo più facile la gestione e la consultazione.

Creazione di un blocco titolo

Esistono due metodi principali per creare un blocco titolo nel software CAD:

Da zero

1. Aprire un nuovo file di disegno nel software CAD e passare alla scheda layout per progettare il blocco titolo.
2. Disegnare il confine: Utilizzare gli strumenti di disegno per creare un rettangolo nella parte inferiore o laterale del layout che funga da confine per il blocco del titolo.
3. Aggiungere campi di testo: Inserire i campi di testo per le informazioni necessarie, come il nome del progetto, l'autore, la data e la scala. Utilizzare lo strumento testo per creare questi campi e posizionarli all'interno del perimetro.
4. Utilizzare campi di testo dinamici per modificare le informazioni, come la data o il nome del file, per mantenere il blocco del titolo aggiornato automaticamente.

Utilizzo dei modelli

1. Modelli di accesso: Molti programmi CAD, come AutoCAD, offrono modelli di blocchi di titolo preesistenti. Questi possono essere trovati nella libreria dei modelli o scaricati da risorse online.
2. Selezionare un modello: Scegliere un modello che corrisponda alle proprie esigenze e inserirlo nel layout del disegno.
3. Personalizzare i campi: Modificare i segnaposto del modello per adattarli alle specifiche del progetto. Adattare i campi di testo e aggiungere le informazioni supplementari necessarie.

Migliori pratiche per i blocchi titolo

• Posizionamento: Posizionare sempre i blocchi titolo nello spazio carta anziché nello spazio modello. Ciò consente una gestione e una scalatura più semplice su diversi formati di carta.
• Coerenza: Utilizzare modelli standardizzati di blocchi di titoli per garantire la coerenza tra tutti i disegni di un progetto.
• Leggibilità: Assicurarsi che le dimensioni del testo e i caratteri siano leggibili. Evitate i caratteri troppo decorativi che potrebbero ostacolare la leggibilità.
• Informazioni: Includere tutte le informazioni necessarie, come il nome del progetto, il titolo del disegno, l'autore, la data, la scala ed eventuali note o revisioni.

Impostazione dei margini del foglio

I margini assicurano che il contenuto del disegno non venga tagliato durante la stampa e forniscono un confine netto intorno all'area del disegno.

Importanza dei margini

• Protezione: I margini proteggono i dettagli importanti dall'essere tagliati durante la stampa.
• Chiarezza: Forniscono un confine chiaro, facendo apparire il disegno ordinato e professionale.
• Spazio per le note: I margini offrono spazio per note, annotazioni e altre informazioni supplementari.

Configurazione dei margini nel software CAD

1. Aprire la scheda Layout: Aprire la scheda layout del disegno.
2. Gestore delle impostazioni della pagina: Fare clic con il pulsante destro del mouse sul layout e selezionare Gestione impostazioni pagina.
3. Regolare le impostazioni della trama: In Gestione impostazioni pagina, regolare le impostazioni della trama per configurare i margini. Impostare le dimensioni dei margini desiderate per i lati superiore, inferiore, sinistro e destro.

Migliori pratiche per i margini

• Dimensioni standard: Utilizzare dimensioni standardizzate dei margini per mantenere la coerenza tra i diversi disegni. Le dimensioni più comuni sono 20 mm per il margine sinistro e 10 mm per gli altri lati.
• Requisiti del progetto: Regolare i margini in base ai requisiti specifici del progetto. Alcuni progetti possono richiedere più spazio per annotazioni o dettagli aggiuntivi.
• Limiti chiari: Assicurarsi che i margini creino confini chiari intorno al contenuto del disegno, migliorando la leggibilità e la professionalità.

Seguendo questi passaggi e le migliori pratiche, è possibile impostare i blocchi di titolo e i margini dei fogli nei disegni CAD, garantendo chiarezza, coerenza e un aspetto professionale dei progetti.

Consigli pratici per garantire la conformità dei layout dei disegni CAD agli standard

Comprendere l'importanza degli standard CAD

Gli standard CAD sono un insieme di regole predefinite che organizzano i disegni e che riguardano aspetti come la denominazione dei livelli, gli stili delle quote, i caratteri del testo, i tipi di linea e le dimensioni delle cornici del disegno. Il rispetto di questi standard garantisce l'uniformità tra tutti i disegni di un progetto, facilitando così una collaborazione e una revisione efficienti.

Scelta delle dimensioni corrette della cornice del disegno

Selezionare un formato di cornice che corrisponda ai comuni formati di carta come A0, A1, A2, A3 e A4, in base allo standard geografico (ISO, ANSI, ecc.). Assicurarsi che la dimensione della cornice si adatti comodamente ai dettagli del disegno senza sovraffollare o lasciare troppo spazio bianco. La dimensione fisica del dettaglio deve essere proporzionata alla dimensione del foglio, in modo da adattarsi adeguatamente al bordo e al blocco del titolo.

Utilizzo di blocchi titolo e bordi standardizzati

I blocchi del titolo devono includere informazioni essenziali come il nome del progetto, il titolo del disegno, la scala, la data e il numero di revisione. Per evitare il disordine, mantenere un blocco titolo separato con un sistema di griglie per i dettagli. Ogni dettaglio deve rientrare in uno o più spazi della griglia senza sovrapporsi per mantenere il layout organizzato. Blocchi di titolo coerenti aiutano a identificare e a fare riferimento rapidamente ai disegni.

Impostazione del layout: Spazio carta e spazio modello

Disegnare il progetto in Spazio modello in una scala reale e utilizzare Spazio carta per impostare la cornice di disegno e le finestre di visualizzazione. Impostate le finestre di visualizzazione alla scala appropriata che corrisponde ai requisiti di dimensionamento e dettaglio. Posizionare tutti gli elementi come i blocchi titolo, i bordi e le annotazioni in Spazio carta per evitare problemi di scala durante la stampa.

Mantenimento dell'ordine corretto dei disegni e dell'uso dei layer

Seguire una rigorosa convenzione di stratificazione in cui ogni tipo di oggetto, come quote, testo, linee e tratteggi, viene collocato su un livello specifico con impostazioni predefinite di colore, tipo di linea e peso della linea. Disporre gli elementi del disegno nell'ordine corretto, ad esempio mettendo le linee di quota sopra le linee geometriche, per evitare confusione durante la lettura. Utilizzare le proprietà BYLAYER per il colore, il tipo di linea e il peso della linea per mantenere la coerenza e la facilità di modifica.

Impostazione degli stili di dimensione e di testo in base agli standard

Utilizzare impostazioni di quota standardizzate, come la dimensione della freccia, la lunghezza della linea di estensione, l'altezza del testo e l'allineamento. Ad esempio, la dimensione della freccia può essere impostata su 1/8 di pollice, l'altezza del testo su 3/32 di pollice, con il testo posizionato sopra e centrato rispetto alla linea di quota. Le unità di misura, la precisione e la soppressione dello zero devono essere conformi agli standard di progetto o regionali (ad esempio, unità architettoniche con precisione di 1/16"). Lo stile del testo deve essere chiaro e coerente, utilizzando un carattere e una dimensione standard, con i colori del testo impostati su BYLAYER.

Verifica della scala e dell'adattamento dei dettagli

Prima di finalizzare il layout, accertarsi che tutti i dettagli e le annotazioni rientrino negli spazi della cornice e della griglia designati, senza sovrapposizioni o aree vuote eccessive. Regolare le dimensioni e le scale se necessario per garantire la leggibilità e il corretto allineamento con il blocco del titolo e il bordo.

Sviluppo e distribuzione di un manuale degli standard CAD

Documentate i vostri standard CAD in un manuale chiaro e accessibile che copra le dimensioni delle cornici, il design dei blocchi titolo, la denominazione dei layer, gli stili delle quote e le istruzioni di plottaggio. Formate gli utenti e integrate questi standard nei modelli CAD per garantire un'applicazione coerente in tutti i progetti.

Domande frequenti

Di seguito sono riportate le risposte ad alcune domande frequenti:

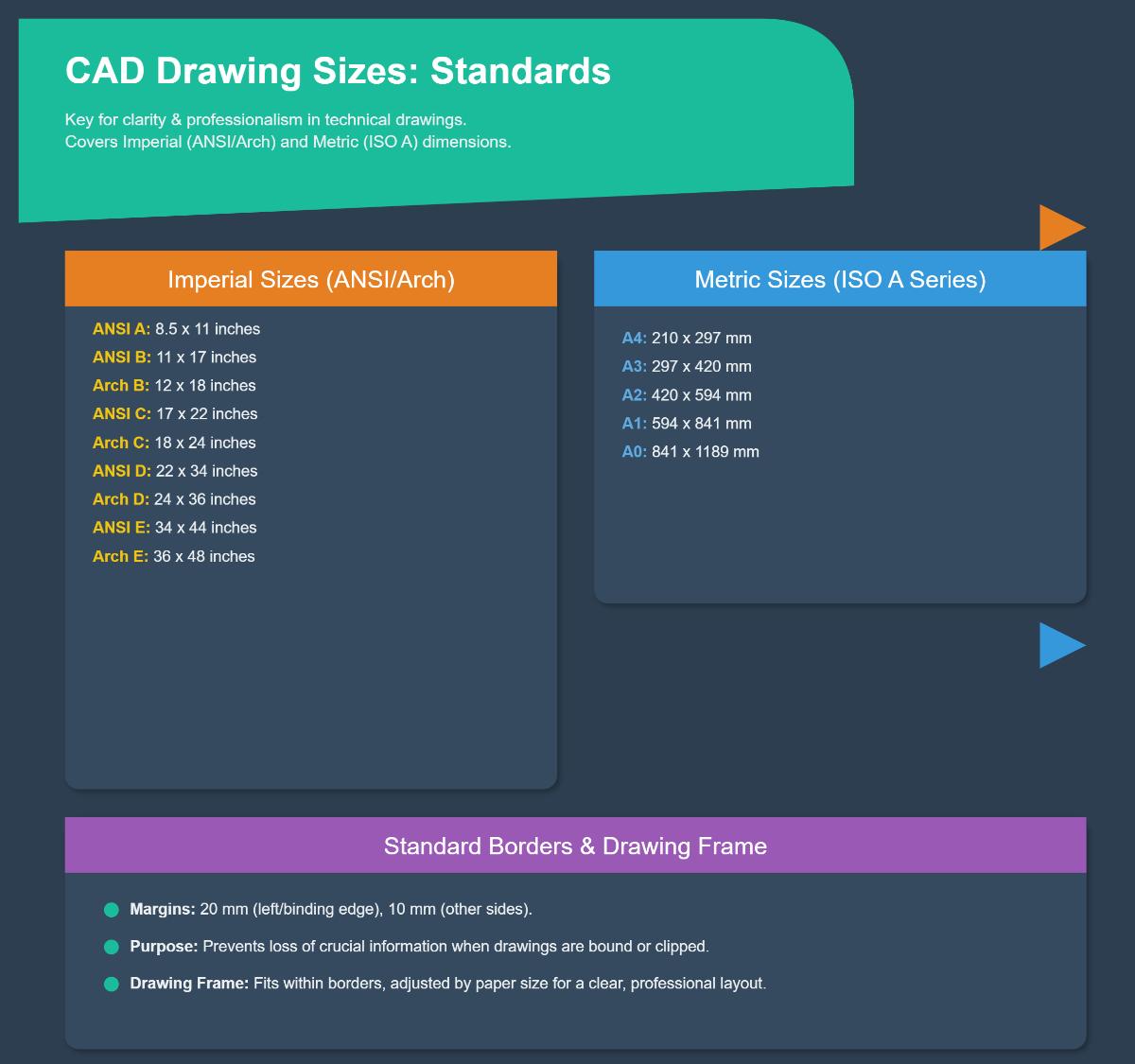

Quali sono le dimensioni standard delle cornici e dei bordi dei disegni CAD?

Le dimensioni standard per le cornici e i bordi dei disegni CAD sono essenziali per garantire chiarezza, coerenza e professionalità nei disegni di ingegneria e architettura. Questi formati corrispondono in genere alle dimensioni standard della carta, che si dividono in imperiali (formati ANSI/Architectural) e metrici (serie ISO A).

Per le dimensioni imperiali, le dimensioni comuni includono:

• ANSI A: 8,5 x 11 pollici
• ANSI B / Arch B: 11 x 17 / 12 x 18 pollici
• ANSI C / Arch C: 17 x 22 / 18 x 24 pollici
• ANSI D / Arch D: 22 x 34 / 24 x 36 pollici
• ANSI E / Arch E: 34 x 44 / 36 x 48 pollici

Per le misure metriche, le dimensioni comunemente utilizzate sono:

• A4: 210 x 297 mm
• A3: 297 x 420 mm
• A2: 420 x 594 mm
• A1: 594 x 841 mm
• A0: 841 x 1189 mm

I bordi standard hanno in genere un margine di 20 mm a sinistra (bordo di rilegatura) e di 10 mm sugli altri tre lati. Questa configurazione garantisce che nessuna informazione essenziale vada persa quando i disegni vengono rilegati o ritagliati. La cornice del disegno, in cui è inserito il contenuto vero e proprio, si inserisce all'interno di questi bordi, regolati in base al formato della carta per mantenere un layout chiaro e professionale.

Quale spessore di linea si deve usare per disegnare i bordi in CAD?

Per disegnare i bordi in CAD, lo spessore di linea raccomandato è in genere 0,7 mm. Questo spessore è considerato il peso di linea più spesso e viene tipicamente utilizzato per i bordi e i titoli dei disegni tecnici. L'utilizzo di una linea di 0,7 mm garantisce chiarezza ed enfasi, differenziando le linee di confine dagli altri elementi del disegno. Questo standard è in linea con linee guida come la BS EN ISO 5457, comunemente seguita nella documentazione ingegneristica e architettonica. L'adozione di questo spessore di linea aiuta a definire chiaramente il foglio di disegno, facilitandone la lettura e l'archiviazione, garantendo così che i disegni CAD mantengano un aspetto professionale e standardizzato.

Dove devono essere collocati il blocco del titolo e le altre informazioni su un foglio di disegno CAD?

Il blocco del titolo, che contiene informazioni essenziali sul progetto come il titolo del progetto, l'ubicazione, il numero del progetto, la data di emissione e i dettagli organizzativi, deve essere collocato nell'angolo inferiore destro del foglio di disegno CAD. Questa collocazione è una pratica standard per garantire la coerenza e la facilità di riferimento tra i vari disegni. Le dimensioni specifiche e la disposizione del blocco del titolo possono variare a seconda degli standard CAD seguiti. La coerenza nell'uso dello stesso formato e della stessa disposizione del blocco del titolo in tutti i disegni è fondamentale per mantenere un processo standardizzato.

Quali sono le dimensioni standard comuni dei fogli utilizzati nei disegni architettonici e di ingegneria?

Le dimensioni standard comuni dei fogli utilizzati nei disegni architettonici e ingegneristici sono fondamentali per garantire chiarezza e coerenza tra i progetti. Nei disegni architettonici, i formati più utilizzati negli Stati Uniti sono ARCH A (9 x 12 pollici), ARCH B (12 x 18 pollici), ARCH C (18 x 24 pollici), ARCH D (24 x 36 pollici) e ARCH E (36 x 48 pollici). Questi formati si adattano bene ai piani di costruzione e ai documenti di grande formato.

Per i disegni tecnici, la serie ISO A è ampiamente utilizzata a livello internazionale e comprende formati come A0, A1, A2 e A3. Questi formati si basano sullo standard ISO 216, garantendo così una coerenza globale. Negli Stati Uniti possono essere utilizzati anche i formati ANSI, più comuni per i documenti generici da ufficio.

L'uso di queste dimensioni standardizzate aiuta a mantenere l'organizzazione e la coerenza e facilita una migliore comunicazione e collaborazione tra architetti, ingegneri e appaltatori.

Come posso garantire che il layout del mio disegno CAD sia conforme agli standard del settore?

Per garantire che il layout del vostro disegno CAD sia conforme agli standard del settore, iniziate a familiarizzare con le linee guida comuni, come lo standard CAD nazionale degli Stati Uniti (NCS), che fornisce regole complete sull'orientamento del disegno, il layout, i simboli e i tipi di linea. Seguite questi passaggi chiave:

1. Orientamento e layout coerenti dei disegni: Assicurarsi che i disegni siano orientati e disposti in modo coerente, con blocchi di titoli e bordi standard.
2. Tipi di linee e dimensioni standard: Utilizzare tipi di linee standardizzate e garantire che le dimensioni siano formattate e scalate correttamente come da linee guida NCS.
3. Gestione dei livelli: Organizzare gli elementi CAD in livelli appropriati in base alle discipline, come quella architettonica o civile, per mantenere la chiarezza e facilitare la collaborazione del team.
4. Scala e coordinate: Creare disegni in scala reale e coordinate nello spazio modello per garantire la precisione.
5. Sistemi di unità: Utilizzare un sistema di unità di misura coerente in tutto il progetto, sia architettonico (piedi e pollici) che ingegneristico (decimale).
6. Ingresso di precisione: Utilizzare tecniche di input di precisione per posizionare accuratamente tutti gli elementi e garantire la precisione delle intersezioni.

Inoltre, lo sviluppo di una guida completa per gli standard CAD dell'organizzazione, la formazione regolare e l'aggiornamento periodico degli standard per riflettere i cambiamenti del settore contribuiranno a mantenere la conformità. Risorse come Autodesk University e il National CAD Standard (NCS) offrono indicazioni ed esempi preziosi.

Esistono strumenti o software consigliati per impostare i disegni CAD secondo gli standard?

Quando si impostano i disegni CAD secondo gli standard, sono disponibili diversi strumenti e opzioni software che possono aiutare a garantire la conformità. AutoCAD è il software CAD più conosciuto, offre strumenti completi per la stesura di disegni 2D e 3D e supporta formati di file comuni come DWG e DXF, facilitando l'aderenza agli standard. DraftSight Professional è un'altra opzione versatile, che offre un'interfaccia familiare e funzioni avanzate come la gestione dei livelli e la quotatura per mantenere gli standard di disegno. SmartDraw è facile da usare, con modelli e simboli integrati per vari standard ingegneristici e architettonici. Creo, sviluppato da PTC, è robusto per progetti complessi e garantisce la conformità agli standard ingegneristici, in particolare nei settori automobilistico e meccanico. Infine, Alibre Atom3D è un software facile da usare per i principianti, che supporta la modellazione e la progettazione 3D, rendendolo adatto ai neofiti del disegno CAD. Questi strumenti aiutano a semplificare il processo di creazione di disegni CAD conformi agli standard industriali, migliorando l'efficienza e la collaborazione.
