さまざまな種類のポンプを理解するための総合ガイド

ポンプのない世界を想像してみてください。水道の蛇口から水が出なくなり、自動車は動かなくなり、工業プロセスは停止してしまうでしょう。ポンプは数え切れないシステムの縁の下の力持ちであり、流体や気体を正確かつ確実に動かしています。しかし、このような重要な装置について、あなたは果たしてどれほどのことを知っているだろうか？好奇心旺盛な初心者の方にも、技術的な理解を深めたい方にも、この総合ガイドはポンプの魅力的な世界をご案内します。

遠心ポンプと容積式ポンプの基本から、軸流ポンプとラジアルフローポンプのニュアンスまで、さまざまなタイプのポンプ、その用途、利点について詳しく説明します。この講義が終わるころには、これらの機械的な驚異がどのように機能するのかを理解するだけでなく、特定のニーズに適したポンプを選択できるようになっていることでしょう。ポンプの仕組みと驚異に飛び込む準備はできましたか？

始めよう！

ポンプの紹介

ポンプを理解する

ポンプは、機械エネルギーを油圧エネルギーに変換して流体を移動させるように設計されており、多くの産業で不可欠なツールです。

ポンプの基本原理

ポンプは、ピストン、インペラ、ダイヤフラムなどの機構を使用して圧力差を作り出し、流体を移動させます。ピストンポンプでは、ピストンがシリンダー内で動き、圧力下で流体を吸い込み、押し出します。

ポンプで移送される流体の種類

ポンプは液体と気体の両方を動かすことができる。通常、液体は非圧縮性で変位によって移動するが、気体は圧縮性で加圧することができるため、ポンプは多用途に使用できる。

ポンプの主な用途

ポンプは、以下のような数多くの工業プロセスで利用されている：

• 給水システム： 貯水池から家庭や産業に水を運ぶ。
• 石油・ガス産業 パイプラインによる石油製品の移動。
• HVACシステム： 建物の温度管理を維持するために、水やその他の流体を循環させること。
• 産業機械： 高い吐出圧力を必要とするヘビーデューティ機器への流体の供給。

一般的なポンプの種類

一般的なポンプには次のようなものがある：

• 遠心ポンプ： これらは、回転するインペラを使用して遠心力で流体を移動させるもので、給水や暖房システムに最適です。
• 容積式ポンプ： ピストンポンプ、ダイヤフラムポンプ、プランジャーポンプなど、これらのポンプは、一定量の流体をトラップして出口から送り出すため、精密な流量制御に最適です。

遠心ポンプ

定義と基本原則

遠心ポンプは、回転するインペラを使用してモーターから流体にエネルギーを伝達し、流体の速度と圧力を増加させる動的ポンプです。遠心ポンプの基本原理は、機械エネルギーを運動エネルギーに変換し、さらに圧力エネルギーに変換することです。インペラが回転すると、流体に運動エネルギーが与えられ、ポンプケーシング内を移動して吐出口から出るときに加速して圧力が上昇します。

主要コンポーネント

インペラ

インペラーは遠心ポンプの中核部品であり、一般的に2枚のディスクの間またはオープン設計で囲まれた湾曲した羽根を特徴としています。インペラの設計は、ポンプの効率と、固形物を含むさまざまな種類の流体を処理する能力に直接影響するため、非常に重要です。

ポンプケーシング

ポンプケーシングはインペラーを囲み、流体を吸入口から吐出口へと導き、ポンプから吐出される流体の運動エネルギーを圧力エネルギーに変換するのに役立ちます。

シャフトとベアリング

シャフトはインペラとモーターを接続し、インペラが機能するために必要な回転エネルギーを伝達します。ベアリングはシャフトを支え、摩擦と摩耗を減らし、ポンプのスムーズな運転と長寿命を保証します。

オペレーション

流体はインペラーの目からポンプに入り、インペラーは高速（通常500～5000RPM）で回転し、遠心力によって流体をベーンを通して外側に押し出します。この動きによって流体の速度と圧力が上昇し、吐出口を通ってポンプから流体が出るときに、より高い圧力に変換されます。インペラの連続運転は、ポンプシステムを通して流体の安定した流れを維持します。

用途と一般的な使用法

遠心ポンプは驚くほど多用途で、さまざまな業界のさまざまな用途に利用されています：

• 産業用途： 大量の流体を効率的に処理する能力があるため、給水システム、化学処理プラント、石油精製所では一般的。
• 農業への応用： 井戸、河川、貯水池などの水源から田畑に水を運ぶための灌漑システムに広く使用されている。
• 国内向け： 家庭用給水システム、水圧を高めるためのブースターポンプ、スイミングプールの循環システムなどに使用されている。

メリットとデメリット

メリット

• 効率が良い： 遠心ポンプは、特に低粘度流体や高流量など、最適な条件下で使用すれば非常に効率的です。
• 費用対効果： 一般的に、他のタイプのポンプに比べて購入やメンテナンスのコストが低く、多くの用途で費用対効果の高いソリューションとなっている。
• シンプルさと操作のしやすさ： 可動部品が少ない渦巻きポンプは、メンテナンスと運転が簡単です。
• 汎用性がある： 幅広い用途に適しており、比較的低い圧力で大量の流体を扱うことができるため、工業用にも家庭用にも理想的です。

デメリット

• 粘度の制限： 渦巻きポンプは、流体粘度の上昇に伴い効率が著しく低下するため、高粘度流体の処理には適していない。
• 圧力制限： 一般に、容積式ポンプに比べ低い圧力出力に制限されるため、高圧を必要とする用途には適さない。

容積式ポンプ

容積式ポンプは、一定量の流体を捕捉し、吐出管に強制的に送り込むことで流体を移動させます。これらのポンプは、システム内の圧力変化に関係なく一定の流量を供給するように設計されているため、さまざまな産業用途で高い信頼性と効率性を発揮します。

容積式ポンプは、ピストン、スクリュー、ギア、ローブ、ダイヤフラム、またはベーンなどの機械部品を使用して、一定体積の流体を繰り返し封入し、システム内を移動させることによって作動します。吸入段階では、ポンプは吸入バルブを通してチャンバー内に流体を吸い込みます。吐出段階では、吐出バルブを通して流体を押し出します。このプロセスは、流体に速度を与えることで流れを発生させる遠心ポンプとは異なり、安定した正確な流れを保証します。

容積式ポンプの種類

ロータリー容積式ポンプ

ギアポンプ（油のような粘性流体に最適）、ローブポンプ（流体にやさしく、食品加工に適している）、ベーンポンプ（自動車やHVACシステムに使用されている）など、回転部品を使用して流体を移送するロータリーポンプ。

往復動容積式ポンプ

往復運動ポンプは、往復運動で流体を動かします。一般的なタイプには、ピストンを使用して高圧を発生させるピストンポンプがあり、給水や油圧システムなどの用途に適しています。また、柔軟なダイヤフラムを使用して流体を移動させるダイヤフラムポンプは、化学産業でよく見られる腐食性または研磨性の流体を扱うのに理想的です。

主な特徴と利点

容積式ポンプには、システム圧力の変動に左右されない一定流量、粘性流体や固形物を含む流体の処理における汎用性、高圧力発生能力、流量の精密制御、流体密度の変化による影響の最小化など、いくつかの利点があります。

用途と一般的な使用法

容積式ポンプは、化学処理（腐食性流体や研磨性流体）、食品・飲料（懸濁物質を含む流体を穏やかに取り扱う）、石油・ガス（濃厚な油を移動させる）、水処理・油圧システム（必要な圧力を発生させる）など、さまざまな産業で不可欠です。

軸流ポンプ

定義と基本原則

軸流ポンプ（プロペラポンプ）は、プロペラのようなインペラでシャフトと平行に流体を移動させる遠心ポンプです。流体を外側に押し出すラジアルフローポンプとは異なり、軸流ポンプは低い吐出圧力で大流量を発生させるため、高低差を最小限に抑える必要がある用途に最適です。

主な特徴

大流量、低揚程

軸流ポンプは、短い距離または低い垂直高さで大量の流体を移動させるように設計されています。この特性により、大きな圧力をかけずに大量の流体を移動させる必要がある作業に非常に効率的です。

インペラ設計

軸流ポンプのインペラは通常、船のプロペラのような形状の3～4枚の羽根を備えています。この設計により、軸方向の推力とエネルギー効率が最適化され、スムーズで効果的な流体推進が保証されます。

調整機能

軸流ポンプのモデルによっては、インペラのピッチを調整することができ、さまざまな条件下での汎用性と効率が向上します。

シンプルな構造

軸流ポンプは一般的に、他のタイプのポンプに比べて構成部品が少ない。このシンプルさにより、メンテナンスの複雑さが軽減され、サービスや修理が容易になります。

用途と一般的な使用法

農業

大量の水を効率的に運ぶため、広い農地の灌漑に最適だ。

水管理

これらのポンプは、洪水調節、排水、下水処理場で重要な役割を果たしています。このような用途で大量の水を管理するには、その大流量能力が不可欠です。

工業プロセス

軸流ポンプは、発電所や化学施設の冷却システムに採用されています。大量の冷却水を効率よく移送することは、工業プロセスの最適な運転温度を維持するために不可欠です。

水産養殖

漁業や養殖業では、軸流ポンプが水を効率的に循環させます。これにより、適切な水環境を維持し、水生生物の健全な環境を確保します。

どのように機能するか

流体エントリー

流体はシャフトと平行にポンプに入るため、乱流が減少し、スムーズな流れが得られます。

インペラ動作

回転するインペラが運動エネルギーを液体に伝え、ポンプシャフトに沿って軸方向に推進します。この作用により、一貫した大容量の流れが発生します。

退院

流体はポンプから直線的な流れで出るため、効率を維持し、エネルギー損失を減らすことができます。

メリットとデメリット

メリット

• 大容量タスクに効率的： 軸流ポンプは、低圧で大量の流体を移動させる必要がある用途に優れています。
• 低エネルギー消費： 適切な用途で使用される場合、これらのポンプは他のタイプのポンプに比べてエネルギー消費が少ない。

デメリット

• 高圧条件には適さない： 軸流ポンプは、高い吐出圧力を必要とする作業には適していません。
• ヘッドが増えるとパフォーマンスが落ちる： 軸流ポンプの効率は、揚程（垂直揚程）が予想外に増加した場合、著しく低下する可能性がある。

最近の傾向

最新の軸流ポンプは、耐久性を向上させるためにステンレス鋼のような耐腐食性材料を使用しています。さらに、特に廃水処理や農業用途では、予知保全のためにスマートモニタリングシステムが統合されています。

セレクションのヒント

• フロー・ニーズに合わせる： 軸流ポンプを選択する際は、圧力よりも流量を優先する。
• 素材の選択： ポンプの寿命を延ばすために、腐食環境ではコーティングされたインペラまたはステンレス鋼インペラを選択します。
• ピッチ調整： インペラのピッチを調整できるモデルを検討することで、さまざまな条件下で最適な性能を発揮することができます。

ラジアルフローポンプ

定義と基本原則

一般に遠心ポンプとして知られるラジアルフローポンプは、モーター駆動のインペラからの回転運動エネルギーを流体の速度と圧力に変換して流体を移動させるように設計されています。流体はインペラの中心から入り、湾曲した羽根に沿ってポンプケーシングに向かって外側に加速され、そこでより高い圧力で吐出されます。

ラジアルフローポンプの仕組み

インペラ動作

インペラはラジアルフローポンプの重要な部品で、放射状に配置された湾曲したブレードが特徴です。インペラが回転すると、流体に遠心力が加わり、流体が中心から外側に移動します。

流体の動き

流体は、回転するインペラによって生じる低圧のため、中心部でポンプに吸い込まれます。その後、流体はインペラの羽根に沿って外側に押し出され、速度と圧力が増加します。

エネルギー変換

流体の運動エネルギーは、ボリュートまたはディフューザー設計のポンプケーシング内で圧力エネルギーに変換されます。このプロセスにより、ポンプは抵抗または上昇に逆らって流体を移動させることができます。

ラジアルフローポンプの主要コンポーネント

インペラ

インペラは、流体の流れを半径方向外側に向け、速度と圧力の両方を増加させる湾曲したブレードで構成されています。インペラの設計と材質は、ポンプの効率と様々な種類の流体を扱う能力にとって不可欠です。

ポンプケーシング

ポンプケーシングはインペラーを囲み、流体を吸込口から吐出口へと導く。流体の速度を圧力エネルギーに変換する重要な役割を果たします。

シャフトとベアリング

シャフトはインペラとモーターを連結し、インペラの運転に必要な回転エネルギーを伝達します。ベアリングはシャフトを支え、摩擦を減らし、ポンプのスムーズな運転と長寿命を保証します。

シール

シールは漏れを防ぎ、ポンプの効率を維持します。

用途と利点

アプリケーション

ラジアルフローポンプは、以下のような様々な用途で使用されている：

• 給水： 自治体や産業システムにおける水の輸送。
• 廃水処理： 廃水の処理
• 化学処理： 製造工程における化学物質の移動。
• 石油精製： 製油所での石油製品の輸送。
• HVACシステム： 暖房、換気、空調システムにおいて、水やその他の流体を循環させること。
• ボアホールポンプ： ボーリング穴から地下水を汲み上げる。

メリット

ラジアルフローポンプにはいくつかの利点がある：

• 流量と圧力： 比較的低流量で中～高ヘッド（圧力）のアプリケーションに最適。
• 汎用性がある： 設計によっては固形物を含む様々な流体の種類と粘度に対応可能。
• 効率が良い： 機械的な力を効率的に流体の動きに変換。
• 電源： 電気モーター、ディーゼルエンジン、ガソリンエンジンで駆動でき、吸引ポンプまたは水中ポンプとして設置できる。

ラジアルフローポンプは、信頼性の高い圧力発生と多様な流体ハンドリングが要求される流体輸送の基本です。ラジアルフローポンプの基本的な作動原理はシンプルで理解しやすく、多くの分野でコア技術となっています。

ミックスフローポンプ

定義と基本原則

混合流ポンプは、軸流設計とラジアル流設計の両方の特徴を併せ持つ遠心ポンプです。これらのポンプは、流体の流れに軸方向（シャフトに平行な方向）と半径方向（シャフトに垂直な方向）の両方の成分を与えるように設計されたインペラを利用し、中圧から高圧を発生させながら大量の流体を効率的に処理することができます。

動作原理

• インペラのデザイン： ミックスフローポンプのインペラは、流体に対して軸方向と半径方向の力を混合させるように作られています。流体がポンプに入ると、ほとんどシャフトと平行に動きます。
• 流体力学： 流体がインペラーを通過すると、外側に押し出され、シャフトに沿って流れるため、流量と圧力が高くなる。
• エネルギー変換： ポンプは、モーターからの機械エネルギーを流体の速度と圧力のエネルギーに変換し、システム内の流体の動きを最適化します。

主な特徴

• 具体的なスピード： ミックスフローポンプは、ラジアルポンプとアキシャルポンプの中間に位置する特定の回転数範囲内で作動し、通常、低速型では約35～80 rpmである。この範囲は、混合流の性能を反映しています。
• 流量と圧力： これらのポンプは、中圧から高圧を発生させながら大流量を効率的に処理することが可能で、軸流設計とラジアル設計の両方の利点をバランスさせています。
• 効率が良い： 複雑なフローパターンを管理し、キャビテーションのリスクを軽減するためには慎重なエンジニアリングが必要であるが、混合流ポンプでも高い効率を達成することができる。

用途と一般的な使用法

ミックスフローポンプは汎用性が高く、排水ポンプ場、給水・灌漑システム、洪水調節、下水処理場、発電所の冷却システムなどで使用されている。

メリット

• 大流量： ミックスフローポンプは、大量の液体を効率的に移送することができるため、高い処理能力を必要とする用途に適しています。
• 中圧から高圧まで： これらのポンプは、長距離のパイプラインの摩擦損失を克服し、効率的な流体輸送を保証します。
• 汎用性がある： 軸流とラジアル流の特性を併せ持つミックスフローポンプは、様々な流体や運転条件に適しており、様々な用途への適応性を高めています。

ギアポンプ

ギヤポンプは容積式ポンプの一種で、連動ギヤを使用して流体を安定的かつ効率的に移送します。

ギアが回転すると、ポンプインレットに真空が発生し、ポンプ内に液体が引き込まれます。その後、流体は歯車の歯とポンプケーシングの間に閉じ込められ、流体が逃げないようにし、一貫した流れを維持します。ギアが回転し続けると、閉じ込められた液体がケーシングの周囲を吸入側から吐出側へと運ばれ、吐出ポートから排出されます。

ギアポンプの種類

外部ギアポンプ

外歯歯車ポンプは、2つの同じ歯車が連動して回転し、液体を吸入側から吐出側へ送ります。これらのポンプは精密で、高圧用途によく対応します。

内歯車ポンプ

インターナルギアポンプは、サイズの異なる2つのギアを備え、一方が他方の内部で回転します。流体は吸引ポートから入り、ギアの間に閉じ込められ、正確な容積制御とスムーズな運転を保証します。

ギアポンプの主な特徴

ギアポンプは滑らかで静かな運転音で知られており、騒音低減が重要視される環境に適しています。幅広い粘度に対応し、自吸が可能なため、事前に液体を充填することなく送液を開始することができます。ギヤポンプの設計は、漏れを最小限に抑え、効率を最大化するため、さまざまな産業用途に最適です。

ギアポンプの用途

ギヤポンプは、化学プラントや製油所などの産業で、濃厚な流体を移送するために使用されています。油圧システムでは、油圧機器の安定した作動を保証するために液圧を制御します。塗料や石鹸の製造では、ギヤポンプは生産プロセスにとって重要な一貫した粘度と流量を維持します。

ペリスタポンプ

蠕動ポンプは、自然な蠕動プロセスを模倣することにより、柔軟なチューブを通して液体を移送する容積式ポンプです。このメカニズムでは、チューブを圧縮・解放して液体を前進させ、液体がチューブの内側にのみ接触するようにします。この機能は、高純度でコンタミのない流体ハンドリングを必要とするアプリケーションに最適です。

蠕動ポンプの仕組み

• ポンプ構造： ポンプは、一般的にシリコーン、ゴム、その他のエラストマー材料で作られた柔軟なチューブで構成され、ポンプヘッド内でループ状または半円状に形成され、付属のローラーを備えたローターが回転しながら特定の箇所でチューブを圧縮する。
• 圧縮と解放： ローターが回転すると、ローラーがチューブを順次圧縮・解放し、閉塞を作り出して液体を前方に押し出す。
• 流動的な動き： ローラーの連続的な動きにより、液体が入口からチューブ内に引き込まれ、出口から排出されるため、逆流が防止され、液体が制御された一方向の流れで動くことができる。

蠕動ポンプの種類

• シングルローラーペリスタルティックポンプ： このタイプは、チューブを圧縮するローラーを1つ備えている。シンプルで費用対効果に優れていますが、スムーズな流れが得られない場合があり、精密な流量制御が必要な用途には不向きです。
• マルチローラーペリスタルティックポンプ： これらのポンプには、チューブの周囲に等間隔に配置された2つ以上のローラーがあり、連続的な圧縮によりスムーズな流れと精度の向上を実現しています。また、複数のローラーにより、チューブとポンプ部品へのストレスが軽減され、耐久性と寿命が向上します。

主な利点

• 汚染のない取り扱い： 液体はチューブにしか接触しないため、蠕動ポンプは無菌、腐食性、または敏感な液体を、汚染のリスクなしに取り扱うのに理想的です。
• 正確なフローコントロール： ペリスタポンプの流量は、ローターの回転速度とチューブのサイズに正比例するため、少量の液体を正確に注入し、取り扱うことができる。
• セルフ・プライミングとドライランニング： ペリスタポンプは、チューブを事前に充填することなくポンピングを開始することができ、ポンプ部品を損傷することなく空運転することができます。
• リバーシブル・フロー： ローターの向きを変えることで、流体の流れを逆にすることができ、透析や薬液注入などの用途に役立つ。

用途と一般的な使用法

ペリスタポンプは、流体を汚染することなく正確に扱うことができるため、多くの産業で不可欠な存在となっています：

• 医薬品： 薬剤の移送と投与に使用し、無菌性と精度を確保する。
• 医療機器 透析装置や輸液ポンプでは、正確で無菌の輸液が重要です。
• 飲食： ジュースや乳製品のような繊細で粘性のある液体を、汚染することなく取り扱うことができます。
• 水処理： 精密で制御された流体の移動が必要な化学薬品の注入やサンプリング用途。
• 実験器具： 研究および試験環境における少量の液体の移送に使用され、精度と純度を保証します。

選択のための考慮事項

蠕動ポンプを選ぶ際には、以下の要素を考慮する：

• チューブの材質 耐薬品性、無菌性、柔軟性などを考慮し、送液に適合するチュー ブを選択する。
• 流量と圧力： ポンプが特定の用途に必要な流量と圧力を満たせることを確認してください。
• 耐久性がある： 特に、ポンプが連続的に使用される場合、あるいは摩耗性の流体が使用される場合は、チューブとポンプ部品の予想寿命を考慮してください。
• メンテナンス ダウンタイムとメンテナンスコストを最小化するため、チュ ーブやその他の部品の交換が容易であることを評価する。

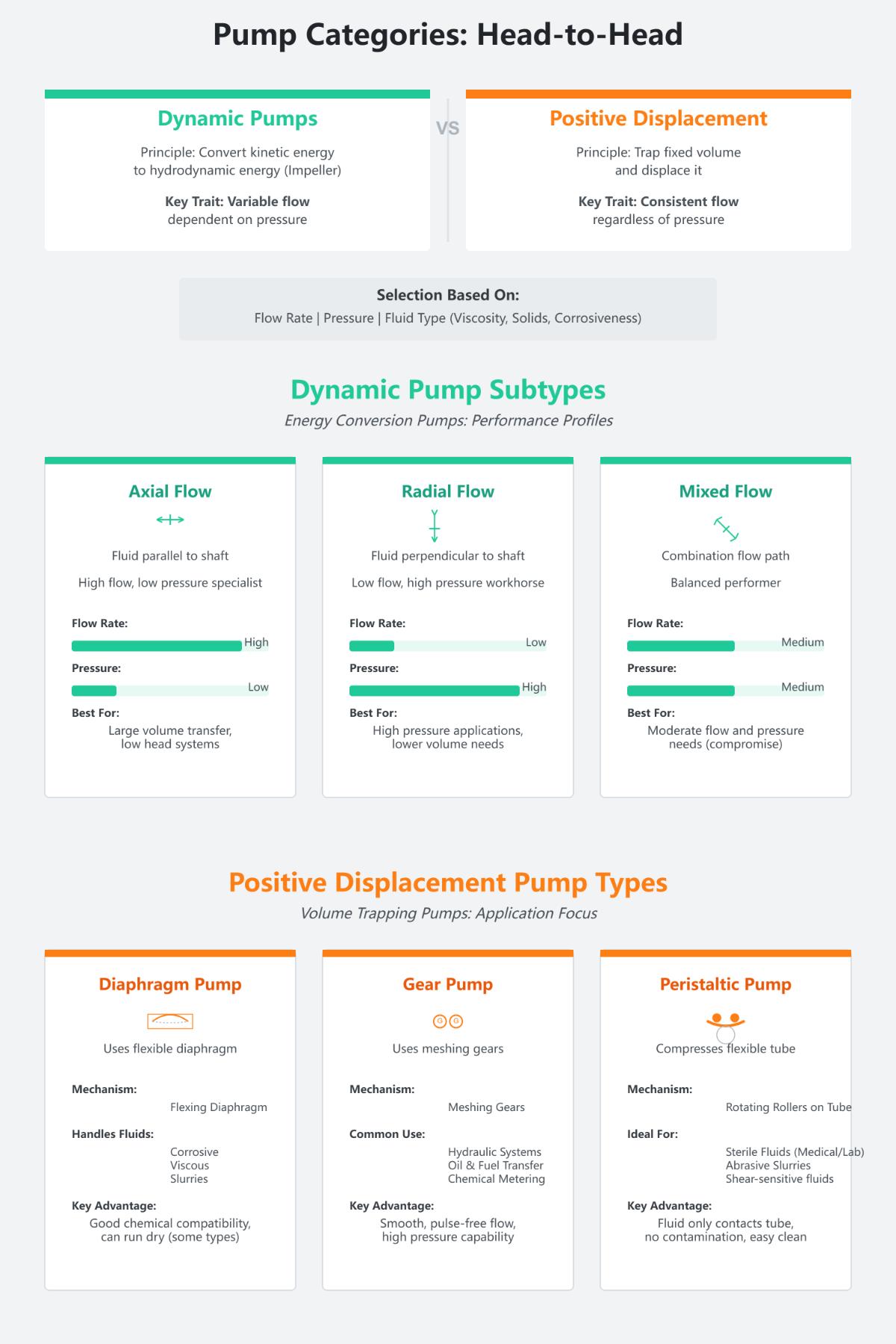

ポンプタイプの比較

パフォーマンス指標

ポンプの種類を比較する際には、いくつかの主要な性能指標を考慮して、特定の用途に最適な選択を決定する必要があります。これらの指標には、流量、圧力、効率、異なる粘度や流体の種類を扱う能力が含まれます。

流量

流量とは、ポンプが特定の時間内に移動させる液体の量で、通常はガロン/分（GPM）またはリットル/秒（L/s）で測定される。

遠心ポンプは大流量で知られ、給水システムや灌漑など、急速な流体の移動が必要な用途に適しています。容積式ポンプは、流量を正確に制御できるため、薬液注入や油圧システムなど、一貫して正確な流体を供給することが重要な用途に最適です。

圧力

圧力とは、ポンプが液体に及ぼす力のことで、単位はポンド/平方インチ（PSI）またはバール（bar）です。

遠心ポンプは、流量とポンプ設計に基づいてさまざまな圧力を発生させるため、低圧から中圧の用途に適しています。容積式ポンプは、流量の変化に関係なく一定の圧力を維持するため、石油・ガス輸送や高圧洗浄システムなどの高圧用途に最適です。

効率性

効率は、ポンプがいかに効率よく機械エネルギーを流体の動きに変えるかを示し、運転コストとエネルギー使用に影響を与えます。

遠心ポンプは一般的に、低粘度流体や大流量に対してより効率的であり、大規模な水処理やHVACシステムにおいて費用対効果が高くなります。容積式ポンプは、高粘度流体や精密な流量制御を必要とする用途でより効率的であり、食品加工や医薬品などの産業でよく見られます。

エネルギー効率と費用対効果

エネルギー効率と費用対効果は、ポンプの選択において極めて重要な要素であり、長期的な運転費用と環境への影響を左右します。

エネルギー効率

渦巻きポンプは、低粘度の流体を大量に使用する用途では、エネルギー効率が高くなります。シンプルな設計で可動部品が少ないため、エネルギー使用量の削減に役立ちます。容積式ポンプは、流体の単位移動量あたりのエネルギー消費量は多くなりますが、粘性の高い流体を処理し、一定の圧力を維持する能力があるため、特定の用途ではシステム全体の効率向上につながります。

費用対効果

遠心ポンプは通常、購入コストとメンテナンスコストが低く、一般的な水処理およびHVACシステムにとって費用対効果の高い選択肢となります。容積式ポンプは、初期費用とメンテナンス要件が高くなる場合がありますが、重要な用途におけるその精度と信頼性は、特に厳格な流量制御を必要とする産業において、投資を正当化することができます。

用途別の選択基準

適切なポンプを選択するには、流体の特性、必要な流量、圧力、運転環境など、アプリケーションの具体的なニーズを評価する必要があります。

流体特性

遠心ポンプは、水や軽油のような低粘度から中程度の粘度の流体に最適です。容積式ポンプは、高粘度流体、摩耗性または腐食性材料、流体密度が変化する用途に最適です。

運営環境

遠心ポンプは、水処理プラントや農業用灌漑システムなど、低圧で大流量が必要な環境に適しています。容積式ポンプは、化学処理プラントや油圧システムなど、精密な流量制御と高圧が要求される環境に適しています。

費用対効果の比較

費用対効果の分析には、初期投資と長期的な運用コストの両方を考慮する必要がある。

初期投資

遠心ポンプは一般に、設計が単純で広く入手可能なため、イニシャルコストが低い。容積式ポンプは、その特殊な用途と精密な流量制御によって正当化されるため、初期コストが高くなります。

長期運用コスト

渦巻きポンプは、その設計に適した用途では、メンテナンスコストとエネルギー消費量が低くなります。容積式ポンプは、精密で信頼性の高い流体処理を必要とする用途では、メンテナンスコストは高くなりますが、全体的な運転コストは低くなる可能性があります。

ポンプの用途と選定基準

一般的なポンプの種類と用途

遠心ポンプ

遠心ポンプは、回転するインペラを使用して吸引力を生み出し、流体を効率的に移動させます。低粘度の液体を大量に移送するのに理想的で、給水システム、灌漑、HVACシステム、さまざまな工業プロセスで一般的に使用されています。遠心ポンプの主な特徴は、中程度の圧力と流量で、きれいな液体やわずかに汚染された液体を効率的に処理できることです。

容積式ポンプ

容積式ポンプは、流体を捕捉して機械的に置換することで、一定量の流体を移動させます。これらのポンプは、高粘度の流体や精密な流量制御が必要な用途に最適です。容積式ポンプの種類には、ピストンポンプ、ギアポンプ、ローブポンプ、ダイヤフラムポンプ、往復動ポンプなどがあります。これらのポンプは粘性の高い流体を扱い、高圧を発生させることができ、流量は圧力の変化に関係なく一定に保たれます。

ダイヤフラムポンプ

ダイアフラムポンプは、液体を押し出すために前後に動くフレキシブルなダイアフラムを使用します。ダイヤフラムポンプは、化学処理、水処理、および液漏れを防ぐために流体の封じ込めが必要な用途で一般的に使用されています。ダイアフラムポンプは、腐食性流体や危険な流体を扱うのに効果的です。

往復動ポンプ

往復動ポンプは、ピストンまたはプランジャーを前後に動かして流れを作るため、石油・ガス生産、油圧システム、ウォータージェットなどの高圧用途に最適です。これらのポンプは非常に高い圧力を発生させることができ、精密な吐出に適しています。

ロータリーポンプ

ロータリーポンプは、ギアやローブなどの回転要素を使用して流体を連続的に移動させます。潤滑システム、燃料移送、化学プロセスなどに使用されます。ロータリーポンプは、脈動することなく安定した流量を供給するため、粘性の高い流体を扱うのに理想的です。

水中ポンプ

水中ポンプは、流体中に完全に浸漬して作動する。井戸、ボアホール、サンプ排水、下水汲み上げ、洪水調節に使用されます。これらのポンプは水中で効率的で、キャビテーションの問題を防ぎます。

ジェットポンプとブースターポンプ

ジェットポンプは浅い井戸や深い井戸から水をくみ上げ、ブースターポンプは配管システムや高い建物の水圧を高めます。ジェットポンプは住宅や小規模の灌漑に適しており、ブースターポンプは必要な場所の圧力を向上させるために使用されます。

ポンプの主な選択基準

流体の種類と粘度

適切なポンプを選ぶには、流体の種類（水、化学薬品、油、スラリーなど）と粘度を特定することが重要です。遠心ポンプは粘度の低い流体に最適ですが、容積式ポンプは粘度の高い流体や摩耗性のある流体に適しています。

流量要件

必要な流量（例：リットル/分）を決定することは、ポンプの選定に不可欠です。選択したポンプは、非効率的な運転や過負荷になることなく、必要な流量を満たさなければなりません。

圧力（ヘッド）要件

システムを通して流体を移動させるために必要な圧力を理解することは非常に重要です。ポンプは、パイプラインの抵抗や高低差を克服するのに十分な圧力を発生させなければなりません。

流体の温度

高温の流体を扱うように設計されたポンプもあれば、低温や常温に適したポンプもある。材料の選択は、多くの場合、耐熱温度によって決まります。

電源供給

ポンプの動力源には、電気、ガソリン、ディーゼル、手動がある。動力源の選択は、現場の状況や利用可能な電力に左右される。

設置環境

スペースの制約、ポンプが水中にあるか地上にあるか、腐食性や爆発の危険性などの環境条件を考慮する。

メンテナンスと耐久性

可動部品が少ないポンプは、一般にメンテナンスが少なくて済む。容積式ポンプは、遠心ポンプよりも入念なメンテナンスが必要な場合が多い。

ポンプのメンテナンス

定期メンテナンス・タスク

ポンプの効率的で信頼性の高い運転を確保するためには、定期的なメンテナンスが不可欠です。このセクションでは、様々なタイプのポンプをメンテナンスする際の基本的な作業について、目視検査、構成部品の点検、潤滑、安全なメンテナンス方法を中心に概説します。

目視検査

目視点検は、ポンプの定期メンテナンスの最初のステップです。これには、液漏れのチェック、異音の聴取、温度の監視、安全ガードの確認が含まれます。ポンプとその周辺に液漏れの兆候がないか点検し、機械的な問題を示す異常音に注意し、モーターとポンプが通常の温度範囲内で作動していることを確認し、事故を防ぐためにすべての安全ガードとカバーがしっかりと取り付けられていることを確認します。

部品検査

定期的な部品点検は、摩耗や損傷を早期に発見し、大きな問題を回避するのに役立ちます。チェックすべき主な部品は以下の通り：

• シール:漏れや非効率を防ぐため、シールに摩耗や損傷がないか点検する。
• インペラ:インペラに摩耗、腐食、詰まりの兆候がないか点検する。必要に応じて清掃または交換する。
• ベアリングとシャフト:ベアリングやシャフトに摩耗やずれの兆候がない か点検する。
• ガスケット:ガスケットは密閉性を維持するために重要であるため、劣化の兆候がないか確認する。

潤滑

潤滑は、ポンプ部品の摩擦と摩耗を最小限に抑えるために非常に重要です。以下の手順に従ってください：

• 潤滑油レベルの点検:ベアリングやその他の可動部品の潤滑レベルを定期的にチェックしてください。
• 潤滑油の補給:必要に応じて潤滑油を追加し、メーカーが指定する正しいタイプを使用するようにしてください。
• 汚染の監視:潤滑油が清浄であり、損傷の原因となる汚染物質がないことを確認してください。

電源オフと安全

ポンプのメンテナンス中は安全が第一です。必ず以下の手順に従ってください：

• 電気供給を遮断する:メンテナンスを行う前に、偶発的な起動を防ぐため、電源を切ってください。
• ロックアウト／タグアウト手順に従う:ロックアウト/タグアウト手順を使用して、メンテナンスの実行中もポンプが安全に接続されていないことを確認してください。

部品の交換と再組み立て

部品が摩耗したり損傷したりした場合は、交換が必要です。以下のことを確認してください：

• 高品質な交換部品:メーカーの仕様を満たした高品質の交換部品を使用してください。
• 慎重な再組み立て:ポンプを慎重に組み立て直し、すべての部品がしっかりと固定され、正しく配置されていることを確認してください。

よくある問題のトラブルシューティング

一般的なポンプの問題とそのトラブルシューティング方法を理解することで、最適な性能を維持することができます。典型的な問題には以下のようなものがあります：

• 流量または圧力の低下:これは、詰まり、磨耗したインペラ、または漏れが原因である可能性があります。インペラを点検、清掃し、漏れや破損したシールがないか点検してください。
• 過度の騒音または振動:多くの場合、ミスアライメント、摩耗したベアリン グ、またはキャビテーションが原因です。点検し、アライメントを修正し、摩耗したベアリン グを交換し、ポンプがキャビテーションを回避するために設 計されたパラメータ内で運転されていることを確認する。
• オーバーヒート:過度の摩擦、潤滑不足、または過負荷が原因で発生する可能性があります。潤滑油レベルを点検し、摩耗した部品がないか点検し、ポンプがその能力を超えて運転されていないことを確認してください。

ポンプの寿命を延ばすコツ

ベストプラクティスを実践することで、ポンプの寿命を大幅に延ばすことができます：

• 定期メンテナンス・スケジュール:メーカーの推奨とご使用のポンプ固有の運転条件に基づき、定期的なメンテナンススケジュールを確立してください。
• 適切な設置:不必要な摩耗や損傷を防ぐため、ポンプが正しく設置され、適切なアライメントと確実な取り付けがなされていることを確認してください。
• 運転状況の監視:圧力、流量、温度などの運転条件を定期的に監視し、ポンプが設計限界内で機能していることを確認する。
• トレーニングとドキュメンテーション:ポンプの性能を追跡し、繰り返し発生する問題を特定するために、メンテナンス担当者に適切なトレーニングを提供し、詳細なメンテナンス記録をつける。

これらのメンテナンスに従うことで、ポンプの寿命と効率が保証されます。これにより、予期せぬ故障や費用のかかる修理のリスクを減らすことができます。

よくある質問

以下は、よくある質問に対する回答である：

ポンプの主な種類は？

ポンプは大きく2つに分類される：動的ポンプと容積式ポンプである。

遠心ポンプなどの動圧ポンプは、運動エネルギーを流体力学的エネルギーに変換して作動し、回転するインペラーを使用して流体を移動させる。軸流ポンプはインペラシャフトに平行に流体を移動させ、流量は多いが圧力は低いことで知られている。ラジアルフローポンプはシャフトに垂直に流体を移動させ、圧力は高いが流量は低い。

容積式ポンプは、一定量の流体を閉じ込めてポンプ内で置換することで、圧力に関係なく安定した流量を供給します。ダイアフラムポンプは柔軟なダイアフラムを使用し、腐食性流体や粘性流体に対応します。ギヤポンプは油圧システム用の噛み合いギヤを使用します。

これらのカテゴリーを理解することは、流量、圧力、流体の種類などのアプリケーションのニーズに基づいて適切なポンプを選択するのに役立ちます。

軸流ポンプとラジアルフローポンプの仕組みは？

軸流ポンプは、プロペラポンプとしても知られ、主にポンプシャフトに平行な方向に流体を動かします。プロペラに似たブレードを持つインペラを備え、回転させるとシャフト軸に沿って流体を押し出します。このタイプのポンプは大流量を供給することで知られていますが、比較的低い圧力ヘッドで作動するため、灌漑や洪水調節など、大量の流体を短い垂直距離で効率的に移動させる必要がある用途に適しています。

ラジアルフローポンプは、しばしば遠心ポンプと呼ばれ、インペラの中心からポンプシャフトに垂直な外縁に向かって流体を押し出すことで作動します。インペラの湾曲したブレードが流体を半径方向に加速し、遠心力によって流速と圧力を増加させる。ラジアルフローポンプは通常、軸流ポンプに比べて圧力ヘッドは高くなりますが、流量は低くなるため、給水や化学処理など中圧から高圧を必要とする用途に最適です。

ギアポンプと蠕動ポンプの利点は何ですか？

歯車ポンプと蠕動ポンプには、それぞれ異なる利点があり、様々な用途に適しています。

ギアポンプは、脈動のないスムーズで連続的な流体の流れを提供し、その高い効率性と精度で知られています。頑丈で汎用性が高く、高圧や幅広い粘度に対応できるため、要求の厳しい産業用途に最適です。また、ギヤポンプにはセルフプライム機能があり、流体の供給が安定しない場合でも効果的に運転することができます。さらに、修理には費用がかかりますが、構造が単純なため、メンテナンスは比較的簡単です。

一方、蠕動ポンプは液体を穏やかに扱うことができ、繊細な材料やせん断に敏感な材料には非常に重要です。これらのポンプは、液体がチューブに接触するだけなので、汚染のないプロセスを保証し、無菌環境に最適です。チューブの交換が容易なため、メンテナンスが簡単でコスト効率が高く、ダウンタイムを最小限に抑えることができます。ペリスタポンプはまた、正確な吐出や計量に不可欠な高い精度と制御を提供し、性能を大きく損なうことなく幅広い粘度の液体を扱うことができます。

ギヤポンプは高圧・高粘度用途に優れ、蠕動ポンプは無菌・低剪断用途に適している。

自分のニーズに合ったポンプを選ぶには？

お客様のニーズに合ったポンプを選ぶには、まずアプリケーションの要件を定義することから始めます。温度、腐食性、固形物の有無などの要因を考慮し、移送する流体の種類を特定します。流量を決定します。これは、移動させる必要がある流体の体積であり、通常はガロン/分（GPM）またはリットル/分で測定されます。圧力または全揚程を評価します。これには、ポンプが働かなければならない高さまたは圧力が含まれ、垂直揚程およびパイプの摩擦損失を考慮します。

次に、さまざまなポンプの種類と用途を理解しましょう。遠心ポンプは、水のような粘度の低い流体で流量が多い場合に適しています。容積式ポンプは、高粘度の流体や精密な流量制御を必要とする用途に最適です。腐食性流体や固形物の取り扱いには、特殊なポンプが利用できます。

ポンプのサイズと吸入口／吐出口の寸法を検討し、ホースやパイプに適合していることを確認し、効率の低下や損傷を防ぎます。大型のポンプは、液体をより速く移動させることができますが、より多くの電力とスペースを消費する可能性があります。

以下のステップに従うことで、運用上のニーズを効果的に満たすポンプを選択することができます。

ポンプの一般的なメンテナンス作業とは？

ポンプの一般的なメンテナンス作業は、ポンプの寿命と効率的な運転を確保するために不可欠です。日常的な作業としては、目視点検による漏れのチェック、ゴミの清掃、異音や過度の振動の監視などがあります。また、モーターとポンプの温度を監視して正常な範囲内にあることを確認し、潤滑油の状態をチェックし、冷却システムと安全ガードを点検することも重要です。

毎月の作業には、油量の補充、モーターベアリングのグリスアップ、オイルバルブの清掃、ベアリングの汚れやゴミの除去が含まれる。また、油圧ガバナーの油量を点検し、ポンプとその周囲に外部からのごみがないことを確認することが望ましい。

四半期または定期的な作業には、モーターや制御盤のような電気部品のテストと検査、アンバランスまたはずれた部品を検出するための振動分析の実施、メーカーのガイドラインに従ったベアリングやシールの潤滑油の交換などが含まれる。

定期的なメンテナンス作業は、故障の防止、ダウンタイムの短縮、ポンプの寿命延長に役立ち、安定した性能を確保し、費用のかかる修理を回避します。

ポンプシステムのエネルギー効率を向上させるには？

ポンプシステムのエネルギー効率を改善するには、いくつかの重要な戦略があります。まず、不必要なエネルギー消費につながるため、ポンプのサイズを大きくしすぎないようにします。最良効率点（BEP）に近い運転をするポンプを選択することで、エネルギー使用量を大幅に削減することができます。可変速ドライブ（VSD）を使用することで、需要の変化に応じてポンプ速度を調整することができ、大幅なエネルギー節約につながります。さらに、固定負荷用にインペラをトリミングし、摩耗したインペラを交換することにより、インペラ設計を最適化することで、性能を向上させ、エネルギー浪費を削減することができます。特定の用途に適切なポンプ技術を選択することも、エネルギー効率を最適化する上で極めて重要です。システムの定期的な監視とメンテナンスは、効率的な運転を確保するのに役立ち、高効率ポンプ設計へのアップグレードは、エネルギー消費をさらに削減することができます。最後に、エネルギー効率の高い機器の購入など、エネルギー管理のベストプラクティスを実施することで、ポンプシステムのエネルギーとコストを劇的に節約することができます。
