スタッドボルトを理解する：スタッドボルトの種類、用途、使用方法

橋の建設や大型の産業機械の組み立てを想像してみてください。その答えは、多くの場合、スタッドボルトというシンプルかつ重要な部品にあります。多くの技術的偉業の骨格を支えるスタッドボルトには様々な種類があり、それぞれが特定の用途や用途に合わせて調整されています。この記事では、この強力なファスナーの謎を解き明かし、その種類、フランジ接続における機能、業界を超えた多様な用途について探ります。スタッドボルトを理解することは、勉強熱心な初心者の方にも、知識を深めたいプロの方にも、プロジェクトに大きな影響を与えます。お客様のニーズに最適なスタッドボルトはどれでしょうか？スタッドボルトが必要不可欠である基礎知識を学びましょう。

スタッドボルトの種類、使用方法、用途を理解する

スタッドボルト入門

スタッドボルトは、エンジニアリングや建設、特に信頼性が鍵となる高ストレス環境において重要な部品です。このボルトの特徴は、二重ねじ設計とヘッドレス構造で、両端にナットを締めることができます。この構成は、強固で確実な接続を容易にするだけでなく、一般的にボルトの頭部に関連する応力集中箇所をなくすことで耐久性を向上させます。このような特徴により、スタッドボルトは高圧や高温の状況で特に有利です。

スタッドボルトには、用途に合わせて高温耐性を持つ合金鋼のような様々な材料があります。材料の選択は、特に過酷な条件下でのボルトの性能に大きく影響します。

スタッドボルトの利点

スタッドボルトは、均等な荷重分布を確保し、配管システムや圧力容器などの重要な用途に不可欠な接合部の緩みのリスクを低減します。スタッドボルトの設計により、組み立て時にコンポーネントの位置合わせが容易になり、狭い場所や手の届きにくい場所で特に有益です。このような取り付けの容易さは、建設や保守作業において大きな利点となる。

堅牢な構造と材料強度により、スタッドボルトは高い信頼性を提供します。スタッドボルトは、航空宇宙産業や石油・ガス産業など、安全性と性能が最重要視される産業で不可欠な製品です。

スタッドボルトの種類

スタッドボルト

全長にわたってねじ山が形成されている全ねじスタッドボルトは、配管システムのフランジアセンブリのような強固で確実な接続が必要な用途に最適です。ねじ山が連続しているため、ナットの位置を柔軟に調整することができ、組み立てや分解が容易になります。

ダブル・エンド・スタッド・ボルト

ダブルエンドスタッドボルトは、両端がねじ切りされ、中間部がねじ切りされていないため、両側をナットで固定した部品をバランスよく安定して保持することができます。機械や自動車産業で一般的に使用される両端スタッドボルトは、組み立てや分解を頻繁に行う部品の固定に不可欠です。

タップエンドスタッドボルト

タップエンドスタッドボルトは、ねじの切られた端とねじの切られていない小さな端があります。エンジンアセンブリや重機など、永久的だが取り外し可能な接続が必要な用途に最適です。

ステップダウンまたはコンビネーションスタッドボルト

これらのボルトは、両端の直径が異なるため、特にカスタム機械において、ねじのサイズが異なる部品の接続に適しています。この汎用性は、ねじ切り要件が異なる部品を接続する必要がある特殊な用途に不可欠です。

面取り端付き連続ねじスタッドボルト

フランジ接続用に設計されたこのボルトは、全長にわたってねじ山が切ってあり、確実なグリップが得られます。面取りされた両端は、挿入と位置合わせを容易にし、石油やガスなどの産業で漏れのない接続に不可欠です。

主な検討事項

スタッドボルトの種類を選択する際には、調整可能性、強度、使用環境など、お客様のアプリケーションの具体的な要件を考慮してください。スタッドボルトの各タイプは、さまざまな産業ニーズに合わせた独自の利点を備えており、あらゆるシナリオに適した選択肢があります。

フランジ接続におけるスタッドボルトの使用方法

フランジ接続は配管システムに不可欠であり、メンテナンスのための容易なアクセスを提供し、配管と機器間の確実なジョイントを保証します。これらの接続は、2つのフランジをボルトで固定し、その間にガスケットを挟むことで強固なシールを形成します。高圧・高温システムを扱う産業では特に重要です。

スタッドボルトは、フランジをしっかりと固定し、均一な圧力分布によって漏れのない接合部を維持します。この均一な圧力は、接続部の完全性を維持し、漏れにつながるフランジの反りや損傷を防ぐために不可欠です。さらに、スタッドボルトの設計は組み立てと分解を容易にし、コンポーネントを損傷することなくメンテナンス時の素早いアクセスを可能にします。この扱いやすさは、ダウンタイムとメンテナンスコストの削減に役立ちます。

スタッドボルトには様々なタイプとサイズがあり、様々な用途に使用できます。高圧と高温に耐えるように設計されており、重要なフランジ接続に信頼できるソリューションを提供します。その強度と耐久性により、工業環境でしばしば遭遇する厳しい条件にも耐えることができます。

スタッドボルトを取り付ける際は、損傷を防ぎ、接続を長持ちさせるため、トルクレンチを使用し、適切に位置合わせをして締め付けてください。適切な取り付けは、フランジ接続の有効性と寿命を維持するために非常に重要です。

様々な産業におけるスタッドボルトの用途

石油・ガス産業におけるアプリケーション

スタッドボルトは、過酷な条件下で使用されることの多いフランジ、パイプライン、バルブを固定するために、石油・ガス産業で不可欠です。このような環境では、優れた耐腐食性と耐久性で知られるスーパー二相鋼や高級合金などの材料で作られたファスナーが必要とされます。これにより、製油所、海洋リグ、掘削プラットフォームでの安全性と信頼性が確保されます。

石油化学および化学プラントでの用途

スタッドボルトは、優れた耐薬品性が要求される石油化学および化学プラントにおいて、熱交換器、反応器、圧力容器などの機器を締結するために非常に重要です。インコネル、ハステロイ、ステンレス鋼などの材料は、腐食性条件下でも確実な締結を維持する能力があるため好まれ、化学処理装置の安全で効率的な運転を保証します。

発電所アプリケーション

発電所では、ボイラー、タービン、蒸気ラインなどの重要な部品にスタッドボルトが使用されており、激しい熱応力や機械的応力に耐える必要があります。これらのファスナーは、インフラの長寿命と信頼性を確保するように設計されており、プラントの中断のない運転に貢献しています。

建設・インフラ

建設業界では、スタッドボルトは、橋や高層ビルのような構造物の完全性にとって不可欠な、安全で耐荷重性のある接合部を、動的な環境においても提供します。取り付けが簡単で、強固な接合部を形成できるスタッドボルトは、プロジェクトの耐久性と安全性を追求する専門家に支持されています。

航空宇宙産業

航空宇宙産業では、航空機エンジンや着陸装置などの重要な部品の固定にスタッドボルトを使用しています。これらのファスナーは、航空宇宙機器の機能性と安全性を確保するために、厳しい安全基準と性能基準を満たす必要があります。

自動車および製造業

自動車や製造業では、スタッドボルトは重機や装置の固定に使用され、安定性を提供し、振動を最小限に抑えます。その適応性と強度により、エンジン部品の組み立てから産業機械の固定まで、さまざまな用途に適しています。

鉱業および重機械

スタッドボルトは、その強度と耐久性により、採鉱や重機械に不可欠です。スタッドボルトは、採掘作業でしばしば遭遇する過酷な条件下で機械が効率的かつ安全に作動することを保証し、厳しい作業要求にさらされる機器の締結に不可欠です。

素材の耐久性と業界標準

材料の耐久性は、スタッドボルトの性能、特に厳しい産業環境において不可欠です。材料の選択は、構造的完全性を維持しながら環境応力に耐えるスタッドボルトの能力に大きく影響します。

合金鋼とステンレス鋼利点と用途

合金鋼とステンレス鋼は、それぞれの強度からスタッドボルトの一般的な選択肢です。合金鋼は高い引張強度と耐熱性で有名で、石油化学プラントや発電所などの高温環境に最適です。一方、ステンレス鋼は耐食性に優れ、湿気や腐食性の化学薬品にさらされる用途に適しています。そのため、錆を防ぐことが重要な建設や自動車分野では、ステンレス鋼が好ましい選択肢となっている。

スタッドボルトの業界標準

スタッドボルトが特定の安全基準と性能基準を満たすためには、業界規格が重要です。これらの規格は、さまざまな用途における耐久性と信頼性を保証するために、材料の選択と適用を導きます。

ASTM A193やASTM A320などのASTM規格は、合金鋼やステンレス鋼製のスタッドボルトの仕様を規定しています。ASTM A193は、高温高圧環境を対象としており、ボルトが厳しい条件下でも性能を発揮できるように、機械的特性と化学組成を規定しています。一方、ASTM A320は、低温での使用を目的としたスタッドボルトを対象としています。

ASTM規格に加え、様々な業界では用途に特化した規格があり、独自の運用上の課題に対応しています。石油・ガス業界では、パイプラインやフランジ接続に不可欠な圧力封じ込めと耐食性を確保する規格を重視しています。建設業界では、橋梁や建物などの構造接続に必要な強度と耐荷重を規定しています。自動車や機械の分野では、動的な荷重や振動の中でアライメントと性能を維持するために重要な耐疲労性と精密なはめあいを重視した規格があります。

スタッドボルトの種類と材料に関する考察

適切なスタッドボルトの種類を選ぶには、用途の要求荷重、環境暴露、設置条件などの影響を受けます。一般的なスタッドボルトの種類をご紹介します：

完全ねじ込みスタッド:通常、合金鋼またはステンレス鋼から作られ、高い引張強度と耐食性を備え、建設や機械の組み立てに適している。
ダブル・エンド・スタッド:多くの場合、合金鋼から作られ、バランスの取れた荷重分布のために熱処理され、高温フランジやエンジンに使用される。
タップエンドスタッド:炭素鋼または合金鋼から作られ、適度な耐食性で取り付けが容易で、一般的な加工や修理作業に最適。
コンビネーションスタッド:特に石油化学用途では、耐食性と強度を両立させるため、ステンレス鋼と合金鋼のような二種類の材料組成を利用する。
溶接スタッド:ステンレス鋼溶接スタッドは、構造用鋼や溶接用途に永久的な取り付けを提供します。

スタッドボルトの正しい種類と材質を選択することで、様々な産業用途において最適な性能、寿命、安全性が保証されます。

ニーズに合ったスタッドボルトの選択

適切なスタッドボルトを選択するには、環境条件、荷重要件、材料適合性など、お客様の用途に特有の要求を理解する必要があります。この最初の評価により、最適な性能と寿命を確保するための選定プロセスが導かれます。

スタッドボルトの一般的な材料には、ステンレス鋼、合金鋼、インコネルやハステロイなどの特殊合金があります。ステンレス鋼は耐食性に優れ、湿気や化学薬品にさらされる環境に適しています。合金鋼は、高い引張強度と耐熱性で知られており、応力下での耐久性が要求される厳しい用途に最適です。インコネルやハステロイのような特殊合金は、極端な温度や化学腐食に対して優れた耐性を持ち、困難な石油化学用途に最適です。

スタッドボルトが遭遇する荷重と応力レベルを評価してください。高荷重用途には、ASTM A193 B7のような高強度・高耐久設計のボルトを選択する。高温環境では、耐熱性に優れたASTM A193 B16ボルトを推奨します。これらの仕様により、選択したボルトが使用目的の要求に確実に耐えることができます。

スタッドボルトは、緩みを防止し、アセンブリの完全性を維持するため、接続箇所に必要なねじサイズ、ピッチ、長さに適合していることを確認してください。適切な互換性と適合性は、作動上の不具合を回避し、確実な接続を確保するために不可欠です。

ASTM、ANSI、ASMEなどの業界規格を遵守することは、スタッドボルトアプリケーションの信頼性と安全性を確保する上で極めて重要です。これらの規格は、材料特性、機械的性能、寸法精度に関するガイドラインを提供し、使用する部品の一貫性と信頼性を維持するのに役立ちます。

スタッドボルトを選定する際は、取り付けの容易さと将来のメンテナンス性を考慮してください。例えば、全ねじボルトは、ナットの位置決めに柔軟性があり、組み立てと分解の両方が簡単になります。これは、頻繁なメンテナンスが必要な用途で特に有益であり、ダウンタイムを短縮し、作業手順を効率化します。

よくある質問

以下は、よくある質問に対する回答である：

スタッドボルトの主な種類は何ですか？

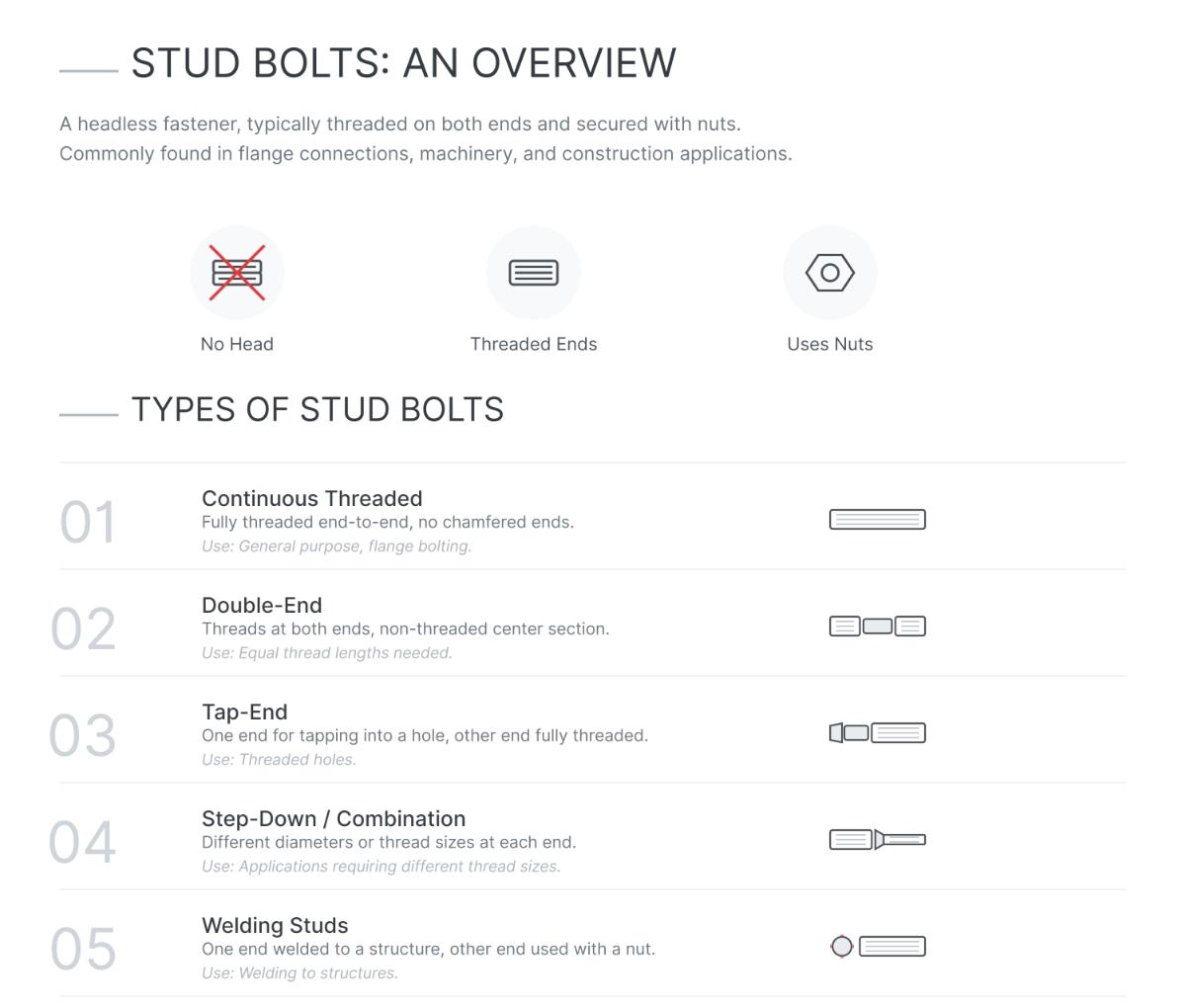

スタッドボルトは、さまざまな用途、特にフランジ接続、機械、建設で一般的に使用される締結具の一種である。頭部がないのが特徴で、一般的に両端にねじ山があるため、ナットを使って固定することができる。スタッドボルトの主な種類は以下のとおりです：

連続ねじスタッドボルト:両端が面取りされていないネジで、フランジボルトなどの汎用用途に使用される。
ダブル・エンド・スタッド・ボルト:両端にねじ山があり、中央にはねじ山がなく、両端に同じ長さのねじ山が必要な場合に使用される。
タップエンドスタッドボルト:ネジ穴用に設計され、一方の端は穴にタップするためにネジ切りされておらず、もう一方の端は完全にネジ切りされている。
ステップダウンまたはコンビネーションスタッド:両端の直径が異なるため、異なるネジサイズを必要とする用途に柔軟に対応。
溶接スタッド:一端は構造物に溶接され、もう一端はナットで固定される。

これらのタイプは、アプリケーションの要件に基づくさまざまなニーズに対応している。

スタッドボルトの一般的な用途は？

スタッドボルトは、強力で正確な結合を作り出す能力を持つため、さまざまな産業で広く使用されている万能ファスナーです。航空産業では、エンジンや着陸装置などの重要な航空機部品を固定しています。石油化学産業や石油・ガス産業では、スタッドボルトがフランジ、パイプライン、バルブなどの機器を接続し、高圧や高温に耐える漏れのないシールを保証します。スタッドボルトは、過酷な条件下でも耐久性を維持できるよう、耐腐食性材料で作られていることが多いです。建設やインフラプロジェクトでは、鉄骨梁やコンクリートスラブなどの構造部品の接合にスタッドボルトが使用され、建物や橋の安定性に貢献しています。自動車産業では、スタッドボルトはエンジンやトランスミッションの組み立てに不可欠であり、車両性能を最適化するための正確なアライメントを提供します。さらに、スタッドボルトは製造業、鉱業、農業などの機械や設備の組み立てにも使用され、設備の安全性と適切な機能を確保しています。

スタッドボルトはフランジ接続にどのように使用されますか？

スタッドボルトは、パイプラインの2つのセクションを結合したり、機器をパイプラインに固定するために使用されるフランジ接続に不可欠な部品です。これらの接続において、スタッドボルトは、2つの重い六角ナットと対になった完全なねじ切りされたロッドです。取り付けプロセスでは、スタッドボルトを2つのフランジの整列した穴に通し、ガスケットを挟んで漏れのないシールを確保します。その後、ナットがスタッドボルトの両端にねじ込まれ、ガスケットを均等に圧縮し、フランジを適切に調整するために十字型に締め付けられます。この方法により、継手全体に均等な圧力分布が確保され、高圧や温度変化にも耐える安全で信頼性の高い接続が維持されます。ASME B16.5などの一般的な規格では、フランジサイズと定格圧力に基づき、スタッドボルトの本数、直径、長さの仕様が定義されています。

スタッドボルトにはどのような材料が一般的に使用されていますか？

スタッドボルトは一般的に様々な材料から作られており、それぞれ異なる用途に適した特定の特性を持っています。炭素鋼は、高い引張強度と費用対効果の高さから頻繁に使用されますが、腐食を防ぐために保護コーティングが必要になる場合があります。ステンレス鋼は、保護層を形成するクロム含有量のおかげで、化学プラントや海洋環境のような優れた耐食性が要求される環境に適しています。クロムやモリブデンなどの元素で強化された合金鋼は、さらなる強度と靭性を提供し、石油・ガスや航空宇宙産業などの高応力用途に適しています。過酷な条件下では、インコネルやモネルなどの超合金が、その卓越した強度と高温や腐食に対する耐性を活かして利用される。スタッドボルトの用途における性能と寿命を確保するためには、適切な材料を選択することが重要です。

スタッドボルトを選定する際、どのような規格を考慮すべきですか？

スタッドボルトを選択する際には、プロジェクトの要件を満たすように特定の規格を考慮することが不可欠です。主な規格は以下の通りです：

ASME B16.5:この規格は、フランジ継手、特に高温を伴う用途に使用されるスタッドボルトの設計と製造に極めて重要である。
ASME B18.2.1:スタッドボルトの寸法を規定したもので、炭素鋼と合金鋼の両方に適用され、他のねじ付きファスナーとの互換性を確保している。
ASME B1.1:外ねじの要件に重点を置く。スタッドボルトの場合、一般的に小径用の並目ねじシリーズと大径用の8条ねじシリーズがある。
ASTM A193およびASTM A194:ASTM A193は、グレードB7のような合金鋼ボルトに関する規格です。ASTM A193はグレードB7のような合金鋼ボルトに関係し、ASTM A194はグレード2Hのようなナットに関係します。

これらの規格を考慮することで、特定の用途に適したスタッドボルトを選択し、耐久性と信頼性を確保することができます。

特定の用途に適したスタッドボルトを選ぶには？

特定の用途に適したスタッドボルトを選ぶには、互換性と性能を確保するためにいくつかの要素を考慮する必要があります。まず、機械的負荷、環境条件（温度や腐食性要素への暴露など）、接合部のタイプ（フランジ接続や構造アセンブリなど）など、アプリケーションの要件を特定することから始めましょう。

次に、適切な材質を選択する。スタッドボルトの一般的な材料には、炭素鋼、合金鋼、ステンレス鋼があり、腐食性環境や高温環境ではステンレス鋼や特殊合金を推奨します。

ボルトの直径、長さ、ねじピッチを考慮して、正しいサイズと寸法を決定する。直径は、機械的負荷とボルト穴のサイズに合わせる必要があり、長さは、接合する部品の厚さに加え、ナットやワッシャーの許容量を考慮する必要があります。寸法表を使って互換性を確認する。

組立時の問題を避けるため、スタッドボルトがナットのサイズとねじの種類に合っていることを確認してください。安全性と信頼性を確保するため、フランジボルトのASME B16.5などの業界標準に従ってください。最後に、トルク要件を確認し、適切な取り付けのために校正されたトルク工具を使用してください。

これらの要素を評価することで、特定の用途に合わせた、確実で耐久性があり、安全な接続を提供するスタッドボルトを選択することができます。
