ダイヤフラムバルブを理解する：種類、材質、用途

工業プロセスの効率は、ダイヤフラムバルブの適切な選択にかかっていることが多いことをご存知ですか？技術的な深堀りを求める中級レベルの専門家にとって、これらのバルブを理解することは非常に重要です。ダイヤフラムバルブには主に堰式と直通式の2種類があり、それぞれ設計、性能、用途が異なります。これらのバルブはPTFEやEPDMのような流体適合性と環境要因に基づいて選択された材料から作られています。化学処理、医薬品、食品・飲料などの業界で幅広く使用されています。では、どのタイプと素材がお客様の特定の産業ニーズに最も適しているのでしょうか？

ダイヤフラムバルブとは？

定義と基本機能

ダイヤフラムバルブは、流路とバルブ本体の間のバリアとして機能するフレキシブルなダイヤフラムを使用して流体の流れを制御するように設計されています。バルブが作動すると、ダイアフラムが上下して流路を開閉し、正確な流量制御と漏れの防止を実現します。

様々な産業における重要性

ダイヤフラムバルブは、そのユニークなデザインと操作上の利点により、いくつかの産業で重要な役割を果たしています。ダイアフラムバルブは、医薬品や食品・飲料加工など、高純度や無菌性が要求される用途で特に高く評価されています。また、腐食性流体を管理し、汚染のない環境を確保するのに理想的であるため、化学処理や水処理産業では不可欠です。ダイヤフラムバルブの多用途性は、これらの多様なセクターの厳しい要件を確実に満たし、流体の完全性とプロセスの安全性を維持します。

主要コンポーネントの概要

ダイヤフラム

ダイアフラムはバルブの中心部品であり、流体の流れを制御する役割を担っています。EPDM、PTFE、ニトリルゴムなど、取り扱う流体に適合する材料で作られたダイアフラムは、密閉性と信頼性の高い作動を保証します。耐久性と様々な化学物質や温度への適合性を確保するためには、材料の選択が非常に重要です。

バルブ本体

バルブ本体はダイアフラムを収納し、バルブの構造的な枠組みを提供します。ステンレス鋼、鋳鉄、PVC などの材料から作られるバルブ本体は、用途の条件と流体の特性に基づいて選択されます。バルブ本体は長期的な機能性を確保するため、操作圧力に耐え、腐食に耐える必要があります。

アクチュエータ

アクチュエーターはダイアフラムを動かす機構である。アクチュエーターには、手動、電動、空気圧、油圧があり、必要とされる自動化のレベルや特定のアプリケーションのニーズによって異なります。手動式アクチュエーターはハンドホイールやレバーを使用し、自動式アクチュエーターは正確な制御のために電気または空気圧を使用します。

主なメリット

1. リーク・プルーフ・デザイン:ダイアフラムは柔軟性があるため、密閉性が高く、危険な液体や無菌の液体を取り扱う際に不可欠な液漏れのリスクを低減します。
2. 最小限の汚染:ダイアフラムはバリアとして機能し、流体が他のバルブコンポーネントと接触するのを防ぎます。
3. 多彩な素材オプション:ダイアフラムとバルブ本体の材質は幅広く、特定の流体や環境条件に合わせて調整できるため、さまざまな産業への適応性が高まります。
4. メンテナンスの容易さ:ダイヤフラムバルブは可動部品が少なくシンプルな設計のため、メンテナンスが比較的簡単で、ダウンタイムと運転コストを削減できます。

ダイヤフラムバルブは、正確な流量制御、汚染防止、適応性というユニークな組み合わせにより、様々な工業プロセスにおいて不可欠なコンポーネントとなっています。ダイヤフラムバルブの設計と機能は、流体の完全性と操作の信頼性が最優先されるアプリケーションの特定のニーズに対応しています。

ダイヤフラムバルブの種類

堰式ダイヤフラムバルブ

堰式ダイヤフラムバルブは、バルブ本体の内側に盛り上がったリップ（堰）があり、ダイヤフラムがそれにシールして流体の流れを制御します。この設計は絞り用途に特に有利で、流体の流れを正確に制御します。

デザインと構造

堰式ダイヤフラムバルブは、堰が高くなったバルブ本体とフレキシブルなダイヤフラムで構成されている。ダイアフラムは流体の流れを止めるために堰に対してシールし、流体の通過を可能にするために堰から持ち上がります。堰のデザインはダイアフラムへのストレスを最小限に抑え、耐久性と効率性を高めています。

メリット

• 正確な流量制御:正確な絞りが可能な設計で、流量の微調整が必要な用途に最適。
• 耐久性:ダイアフラムにかかる応力を最小限に抑え、耐久性と性能を向上させた堰構造。
• 汎用性:低流量から高流量まで、また真空や高圧のサービスにも適しています。

一般的なアプリケーション

堰式ダイヤフラムバルブは、正確な流量制御と腐食性流体への耐性が重要な化学処理、水処理、医薬品などの産業で一般的に使用されています。

ストレートスルーダイヤフラムバルブ

ストレートスルー（フルポート）ダイヤフラムバルブは、底面が平らで、ダイヤフラムが動いて流体の流れを制御します。このデザインは圧力損失を最小限に抑え、オン/オフアプリケーションに最適です。

デザインと構造

ストレートスルーダイアフラムバルブは、平底のバルブ本体と、流路を開閉するために上下に動くダイアフラムが特徴です。閉塞のないデザインはスムーズな流体通過を保証し、詰まりのリスクを低減します。

メリット

• 最小限の圧力降下:閉塞のない流路は、バルブ全体の抵抗と圧力損失を低減します。
• 粘性流体の取り扱い:この設計は、濃厚な流体やスラリーを扱うのに理想的で、目詰まりのリスクを低減します。
• スムーズな流れ:ストレート・スルー・デザインは、安定したスムーズな流れを保証し、安定した流体の動きを必要とするアプリケーションに有益です。

一般的なアプリケーション

ストレートスルーダイヤフラムバルブは、スムーズで妨げのない流れを維持することが不可欠な食品や飲料などの産業で広く使用されています。また、粘性流体やスラリーを含む用途にも適しています。

主な違いと使用例

堰式バルブは耐久性に優れた設計のため、絞りや腐食性流体の取り扱いに優れています。一方、直通バルブは粘性流体のようなスムーズで妨げのない流れを必要とする用途に最適です。各タイプのダイヤフラムバルブにはそれぞれ利点があり、特定の用途や運転条件に適しています。これらの違いを理解することで、使用目的に合ったバルブを選択し、最適な性能と寿命を確保することができます。

堰式ダイヤフラムバルブ

デザインと構造

堰式ダイヤフラムバルブはバルブ本体の内側に盛り上がった堰があるユニークな設計です。この堰はダイアフラムが流体の流れを制御するために押し付けるバリアとして機能します。バルブが閉じている時、ダイアフラムは堰に密着し、効果的に流れを止めます。開くとダイアフラムは堰から離れ、流体が通過できるようになります。

バルブの構造には通常以下のようなものがある：

• バルブ本体:ステンレス鋼、鋳鉄、熱可塑性プラスチックなどの材料で作られたバルブ本体は、堰を収容し、構造的な枠組みを提供します。
• ダイヤフラム:EPDM、PTFE、ゴムなどの素材でできた柔軟な膜で、流路を開閉するために動く。
• アクチュエータ:手動、空気圧、電動があり、ダイヤフラムを動かすのに使用される。
• ウィアー:ダイアフラムがシールするバルブ本体内の盛り上がったバリア。

メリット

正確な流量制御

堰のデザインは正確な流量制御を可能にし、このバルブは正確な流体制御を必要とするアプリケーションに最適です。この正確な制御は、流量を一定に保つことが重要なプロセスにおいて有益です。

横隔膜へのストレス軽減

堰を高くすることで、ダイアフラムがバルブをシールするために必要な移動距離を最小限に抑え、機械的ストレスを軽減し、ダイアフラムの寿命を延ばします。この設計はまた、バルブの耐久性を損なうことなく、非常に低い流量から高い流量まで様々な流量に対応するのに役立ちます。

清潔さの向上

滑らかで空洞のないデザインは、残留物の蓄積を防ぎます。そのため、このバルブは医薬品や食品・飲料製造のような高い清浄度が要求される産業に最適です。

制限事項

圧力降下

堰式ダイヤフラムバルブの主な制限の一つは、バルブ全体で圧力損失が発生する可能性があることです。堰の存在は流体の流れに抵抗を与え、ストレートスルー設計と比較してより高い圧力損失をもたらす可能性があります。

堆積物の蓄積

濃厚な液体や粒子を含む液体を使用すると、堰に沈殿物が蓄積することがあります。これは目詰まりの原因となり、最適な性能を確保するためにより頻繁なメンテナンスが必要となる場合があります。

一般的なアプリケーション

堰式ダイヤフラムバルブは、その汎用性の高い設計と信頼性の高い性能により、様々な産業で広く使用されています：

• 化学処理:これらのバルブは、腐食性流体や危険な流体を扱うことができ、化学製造や加工プラントに適しています。
• 水処理:正確な流量制御を提供し、汚染に耐えるその能力は、上下水道処理施設で重宝されている。
• 医薬品:堰式ダイヤフラムバルブはサニタリー設計のため、医薬品の製造など無菌性と清潔さが要求される用途に最適です。
• 飲食:バルブの洗浄性と耐汚染性は、食品・飲料加工において製品の純度を維持するために不可欠です。

最近の動向と展開

堰式ダイヤフラムバルブの最近の進歩には、耐薬品性と耐久性を向上させるダイヤフラムに PTFE のような高度な素材を使用することが含まれる。さらに、短納期や厳しい環境下での信頼性の高い性能など、特定の業界要件を満たすためにこれらのバルブをカスタマイズすることが重視されるようになってきている。

このような最新の素材や設計の改良を取り入れることで、堰式ダイヤフラムバルブは様々な業界の進化するニーズに応え続け、流体制御アプリケーションにおける重要なコンポーネントとしての地位を維持することができます。

ストレートスルーダイヤフラムバルブ

デザインと構造

ストレートスルーダイヤフラムバルブはフルボアまたはストレートフローバルブとも呼ばれ、閉塞のない流路が特徴です。堰タイプのバルブとは異なり、これらのバルブには堰がないため、流体がバルブ本体を直接通過することができます。この設計は、粘性流体、スラリー、または粒子状物質を含む媒体を含むアプリケーションに特に有益です。

コンポーネント

• バルブ本体:通常、ステンレス鋼、PVC、鋳鉄などの耐久性のある材料から作られ、バルブ本体はダイヤフラムを収容し、構造的な枠組みを提供します。
• ダイヤフラム:EPDM、PTFE、ニトリルゴムなどのエラストマー材料で構成されるダイアフラムは、流路を開閉するために動く柔軟な膜です。
• アクチュエータ:手動、空気圧、電気などのアクチュエータがダイアフラムの動きを制御し、正確な流量調節を可能にする。

メリット

最小限の圧力降下

ストレートスルー設計により圧力損失が低減され、流体移送がより効率的になります。内部に障害物がないため、流体がスムーズに流れ、エネルギー消費と運転コストを削減します。

粘性流体の取り扱い

ストレートスルーダイヤフラムバルブは、濃厚で粘度の高い流体やスラリーなどのアプリケーションに最適です。閉塞のない流路は詰まりや堆積物の蓄積を防ぎ、困難な媒体でも信頼性の高い性能を発揮します。

容易なメンテナンス

これらのバルブはメンテナンスが容易なように設計されており、バルブをパイプラインから取り外すことなくダイアフラムを交換できるため、ダウンタイムとメンテナンスコストを最小限に抑えることができます。この機能はプロセスの継続性が重要な産業で特に有利です。

制限事項

限られたスロットル能力

ストレートスルーダイヤフラムバルブはオン／オフアプリケーションには適していますが、精密な流量制御には適していません。設計上、流量の微調整ができないため、精密な制御が必要な用途での使用は制限されます。

ダイアフラム摩耗の可能性

直管式バルブのダイアフラムは、特に摩耗性または腐食性の流体を扱う場合、時間の経過とともに摩耗することがあります。長期的な信頼性と性能を確保するためには、定期的な点検とメンテナンスが必要です。

一般的なアプリケーション

化学処理

化学業界では、ストレートスルーダイアフラムバルブは侵食性の高い化学薬品、スラリー、その他の困難な流体を扱うために使用されます。流れを妨げず、詰まりにくいダイヤフラムバルブはこのような用途に最適です。

上下水道処理

これらのバルブは、様々な種類のスラッジや粘性流体を扱う上下水道処理プラントで一般的に使用されています。その設計は、これらの厳しい環境下での信頼性の高い操作と最小限のメンテナンスを保証します。

飲食

ストレートスルーダイヤフラムバルブは、その洗浄性とシロップ、ソース、粒子状物質を含む飲料のような粘性製品を扱う能力により、食品・飲料業界に適しています。バルブの構造に使用される材料は衛生基準に準拠していることが多く、製品の純度を保証します。

材料の選択

直通ダイヤフラムバルブ本体は、以下のようなさまざまな材料で作ることができる：

• ステンレス鋼:耐食性に優れ、高温用途に適している。
• PVC:耐薬品性に優れ、軽量であるため、要求の厳しくない用途に最適。
• 鋳鉄:工業用途に強度と耐久性を提供するが、腐食を防ぐために保護コーティングが必要な場合がある。

ダイアフラム材質

ダイアフラムの材質選択は、取り扱う流体との適合性を確保するために非常に重要である：

• EPDM（エチレンプロピレンジエンモノマー）:水、蒸気、多くの化学薬品に適し、EPDMは耐摩耗性に優れ、寿命が長い。
• PTFE（四フッ化エチレン樹脂）:高い耐薬品性と低摩擦特性で知られるPTFEは、腐食性の強い化学薬品や高純度用途に最適です。
• ニトリルゴム:オイルや石油系流体によく使われるニトリルゴムは、耐摩耗性に優れている。

これらの素材の組み合わせにより、直通ダイヤフラムバルブは様々な産業用途の特定の要件に合わせて調整することができ、信頼性の高い性能と長寿命を実現します。

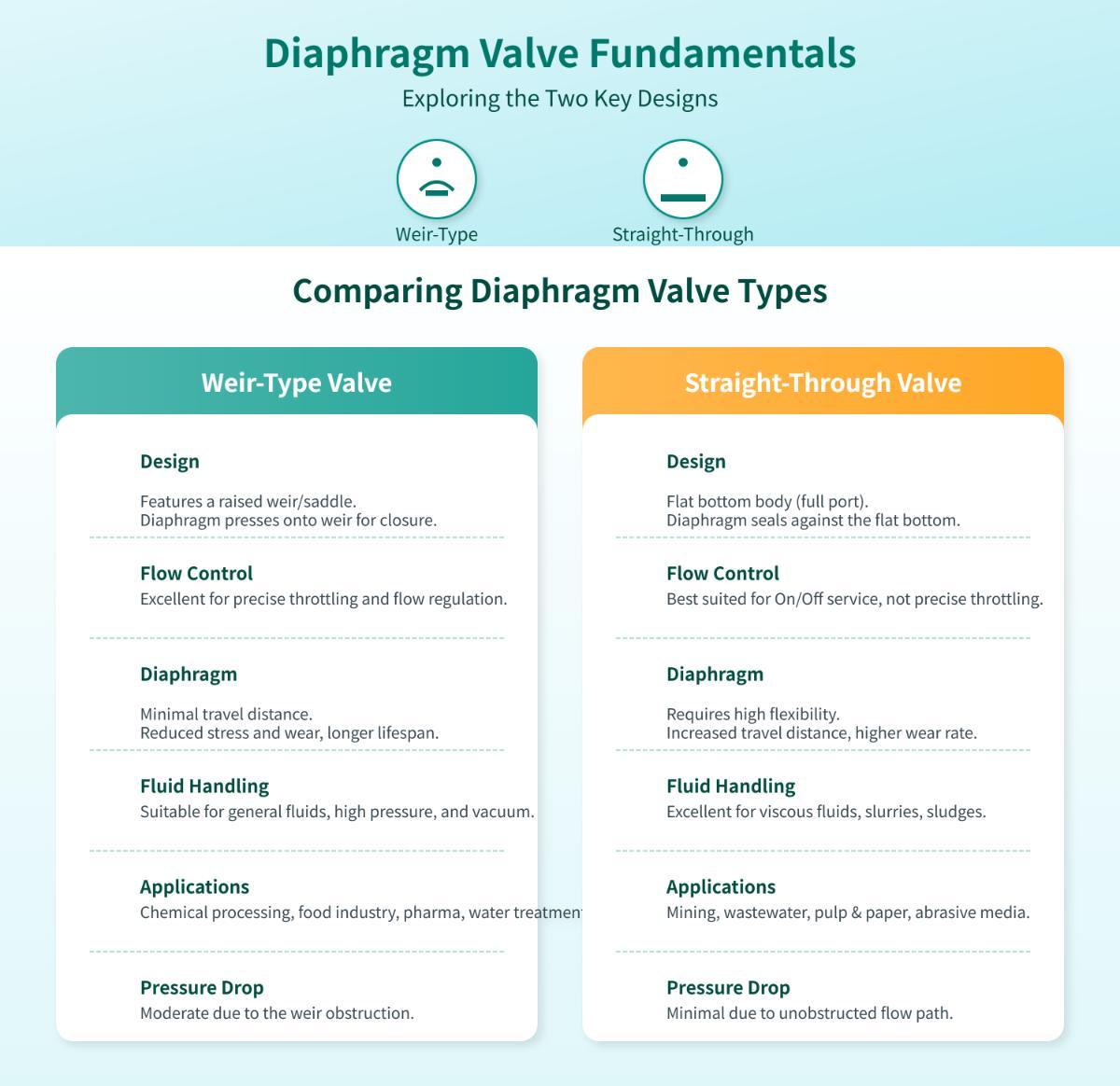

堰式ダイヤフラムバルブとストレートスルーダイヤフラムバルブの比較

堰式ダイヤフラムバルブにはバルブ本体の内側に盛り上がったバリア（堰）があり、ダイヤフラムはこれに対してシールして流体の流れを制御します。閉位置では、ダイアフラムは堰を強く押し付け、流路を塞ぎます。開くとダイアフラムが持ち上がり、流体が堰を通過できるようになります。

ストレートスルーダイヤフラムバルブはフラットボトムデザインを採用しており、流体が閉塞することなくバルブ本体内を直接流れるようになっています。ダイアフラムは上下に動き、流路を開閉します。

堰式ダイヤフラムバルブは、ダイヤフラムの移動量が少ないため、正確な制御と耐久性を提供しますが、圧力損失が高くなり、堆積物が溜まりやすくなります。ストレートスルーバルブは圧力損失を最小限に抑え、粘性の高い流体にもよく対応しますが、精密な流量制御には適しておらず、ダイアフラムの交換頻度が高くなる可能性があります。

堰式ダイヤフラムバルブは、その精密な制御と清浄性により、化学処理、医薬品、水処理、食品・飲料業界に最適です。ストレートスルーバルブは、粘性流体やスラリーの取り扱いが重要な化学処理、水処理、廃水処理、食品・飲料用途に優れています。

堰式ダイヤフラムバルブと直通ダイヤフラムバルブのどちらかを選ぶ際には、流量制御の必要性、流体の特性、圧力損失の許容範囲、メンテナンスの必要性などを考慮してください。堰式バルブは精密な制御に最適で、直通バルブは粘性の高い流体やメンテナンスの容易な流体に適しています。

ダイヤフラムバルブの材料選択

素材選択の重要性

ダイヤフラムバルブに適切な材料を選択することは非常に重要です。それによってバルブの信頼性、寿命、そして特定の用途への適合性が保証されます。材料の選択は、温度、圧力、化学薬品への暴露を含む様々な運転条件に対するバルブの処理能力に影響を与えます。

材料選択に影響を与える要因

流体適合性

取り扱われる流体の性質は、材料選択において最も一般的かつ主要な考慮事項である。腐食性、研磨性、または粘性のある流体は、化学的な攻撃や物理的な摩耗に耐えることができる材料を必要とします。例えば、強酸や腐食を扱うバルブには、優れた耐薬品性で知られるPTFEやEPDMのような材料が必要になる場合があります。

温度と圧力

運転温度と圧力条件も材料選択に影響を与える。材料は、想定される温度と圧力の範囲内で構造的完全性と性能を維持しなければなりません。高温では、劣化することなく高温に耐えるPTFEのような材料が必要となる場合があります。

規制遵守

医薬品や食品・飲料などの業界では、規制遵守が不可欠です。材料は、純度と非汚染性に関する厳しい基準を満たさなければなりません。ステンレス鋼や特定のグレードのプラスチックは、規制要件に適合し、洗浄が容易であるため、しばしば選択されます。

ダイヤフラムバルブ本体の一般的な材質

ステンレス鋼

ステンレス鋼は、耐食性、耐久性、高温耐性に優れているため、広く使用されています。医薬品や食品加工など、高い純度と無菌性が要求される用途に最適です。

鋳鉄とダクタイル鋳鉄

ねずみ鋳鉄やダクタイル鋳鉄を含む鋳鉄は、汎用用途のコスト効率の高い選択肢です。ダクタイル鋳鉄は、強度と耐衝撃性が向上しており、水、空気、さまざまな化学薬品に適しています。

炭素鋼

炭素鋼は高い強度を持ち、パイプラインの大きな応力に対応できます。耐久性と機械的摩耗への耐性が重要な産業用途でよく使用されます。

ブロンズ

青銅は高い強度と耐表面腐食性で知られています。中圧から高圧下で信頼性の高い性能を必要とする圧力定格バルブやアプリケーションによく使用されます。

PVCおよびその他のプラスチック

PVCやその他のプラスチック材料は、耐薬品性に優れ、軽量でコスト効率の高いソリューションを提供します。しかし、温度と圧力定格が低いため、より要求の厳しい用途での使用には限界があります。

ダイアフラム材質

しかし、振動板そのものを考えると、さまざまな素材が登場する。

PTFE（四フッ化エチレン樹脂）

PTFEは様々な化学薬品に対して高い耐性を持つ。また、高温での使用も可能です。PTFEは、化学処理や医薬品などの用途において、侵食性の強い流体を扱い、高純度を確保するのに適しています。

EPDM（エチレンプロピレンジエンモノマー）

EPDMは酸、腐食剤、熱水に対して優れた耐性を発揮します。さまざまな産業用途に適している。しかし、耐油性に劣るため、石油を使用する環境での使用には限界があります。

ネオプレン（CR）

ネオプレンは、耐油性と耐摩耗性に優れているため、廃水用途で一般的に使用されています。また、適度な耐薬品性が要求される汎用用途にも適しています。

バイトン（FKM）

Vitonは、高温のオイル、燃料、多くの化学薬品に対して卓越した耐性を発揮します。過酷な化学環境で高い性能を必要とする用途によく使用されます。

ニトリルゴム

ニトリルゴムは、石油ベースの液体を扱うのに適している。耐摩耗性に優れている。オイルや炭化水素を含む用途によく使用される。

材料選択の主な考慮事項

• 温度定格:選択した材料が、劣化することなく使用温度範囲に耐えられることを確認する。高温用途では、PTFEやステンレス鋼のような材料が必要になる場合がある。
• メディアの互換性:取り扱う特定の化学薬品や物質に耐性のある素材を選ぶ。適合表や耐薬品性ガイドは、適切な材料を選択する際に役立ちます。
• 柔軟性と耐久性:ダイアフラム材の柔軟性と耐久性を検討する。柔軟性が高ければ、低圧に対する応答性やシール効果が向上し、柔軟性が低ければ、高温・高圧に対する耐性が向上する可能性がある。
• 作動メカニズム:アクチュエーターの選択（手動、空気圧、電動）は、材質の選択に影響する場合があります。素材によっては、その剛性により、より大きなアクチュエータを必要とする場合があります。


  PTFE（四フッ化エチレン樹脂）

PTFE（ポリテトラフルオロエチレン）は、その卓越した耐薬品性で知られる合成フッ素樹脂です。この特性により、強酸、強塩基、有機溶剤など、さまざまな化学薬品に耐えることができ、PTFEは他の材料ではすぐに劣化してしまうような環境にも適しています。

また、PTFEは表面が非常に滑りやすいため、接触する部品の摩耗や損傷を軽減します。ダイヤフラムバルブでは、濃厚な液体や粉体でもスムーズに作動します。さらに、PTFEは表面の粘着性が低いため、材料が付着しにくく、洗浄やメンテナンスが容易です。

PTFEは、通常-22°Fから302°Fまでの広い温度範囲で使用できるため、温度が大きく変化するさまざまな産業環境での使用に最適です。

ダイヤフラムバルブにおけるPTFEの代表的な用途

製薬業界

製薬業界では、PTFE ダイヤフラムバルブはその耐久性が高く評価されています。PTFEダイヤフラムバルブは頻繁な使用にも耐えることができ、大きな摩耗もないため、交換の必要性が低くなります。PTFEは化学的適合性が高いため、薬剤や化学物質と反応せず、製品の純度を維持します。また、低摩擦・低表面付着特性により、コンタミネーションのリスクを最小限に抑え、医薬品の製造・検査工程に理想的なバルブです。

バイオテクノロジーと食品・飲料産業

このような業界では、高い清浄度を維持し、汚染を防止できる機器が求められます。PTFE ダイヤフラムバルブは無菌で耐薬品性に優れており、これは不可欠な品質です。食品、飲料、バイオ製品の製造に不純物を混入させることなく使用でき、最終製品の安全性と品質を保証します。

化学および半導体産業

PTFEは高純度で化学的不活性であるため、化学工業における侵食性の高い化学物質の取り扱いに適しています。高純度の水システムが重要な半導体製造では、PTFEダイヤフラムバルブは水が汚染物質を含まないことを保証するために使用されます。

各種流体との適合性

PTFEは、硫酸や塩酸のような腐食性の酸や、水酸化ナトリウムのような強塩基を含む、膨大な流体に適合します。また、有機溶媒、油、グリースにも影響を受けません。このような幅広い適合性を持つPTFEは、さまざまな流体を制御する必要があるさまざまな産業用途のダイヤフラムバルブにとって、汎用性の高い材料です。

ダイアフラムガスケットに EPDM のような他の材料と組み合わせると、PTFE の耐薬品性と EPDM の柔軟性を組み合わせることで、蒸気用途のような特定の用途でバルブの性能を高めることができます。

EPDM（エチレンプロピレンジエンモノマー）

特性と利点

EPDM（エチレン・プロピレン・ジエンモノマー）は、化学的および物理的弾力性で有名な合成ゴムです。エチレン、プロピレン、および少量のジエンモノマーから作られるEPDMは、非常に汎用性が高く、さまざまな産業用途で広く使用されています。

EPDMの大きな長所には、酸、アルカリ、酸化剤などの幅広い化学薬品に対する優れた耐性と、-60°F～350°F（-51°C～177°C）の動作温度範囲における顕著な熱安定性があります。この耐性は、厳しい条件下でもEPDM製部品の完全性と機能性を維持するのに役立ちます。

EPDMは耐久性と柔軟性に優れているため、ハイサイクル用途に理想的で、良好なシール性と長寿命を保証します。その柔軟性により、良好なシール性を維持することができ、漏れを防ぐためにタイトなシールが必要な用途には極めて重要です。

EPDMは紫外線暴露、オゾン、耐候性に優れているため、経年劣化を引き起こす環境要因にさらされる屋外用途に最適です。EPDMの耐老化性は、長期間にわたって機能的で効果的な状態を保つことを保証します。

代表的なアプリケーション

EPDMはその堅牢な特性により、さまざまな用途に使用されています。

EPDMはPTFE製ダイヤフラムのバッキング材としてダイヤフラムバルブによく使用され、温水や冷水、アルカリ溶液、弱酸性などの用途で性能と寿命を向上させます。EPDMを裏打ちしたダイヤフラムは、蒸気滅菌や酸化媒体に対する耐性があるため、衛生的な用途にも有益です。

自動車業界では、EPDMはシール、ホース、ガスケットに広く使用されています。EPDMは耐熱性と耐薬品性に優れているため、これらの部品はエンジンルーム内の過酷な環境にも耐えることができ、自動車の性能向上に貢献します。
優れた耐候性と耐紫外線性を持つEPDMは、屋根膜材や防水材として広く使われています。EPDM屋根膜は、長期にわたって雨風を防ぎ、建物の構造的完全性を保証します。

流体との適合性

EPDMは、以下のような幅広い流体に適合する：

• 温水と冷水:熱安定性が高く、水系での使用に最適。
• アルカリ溶液:EPDMは、アルカリ性物質への暴露による劣化に耐えることができ、化学処理用途に適している。
• 弱酸性:弱酸性でも劣化が少なく、さまざまな工業プロセスで長期間使用できる。

しかし、EPDMは鉱物油や石油製品を使用する用途には適していません。また、難燃性にも欠けるため、火災の安全性が懸念される環境では使用が制限される場合があります。このような制約があるにもかかわらず、EPDMは、その汎用性の高い特性と紫外線、オゾン、耐候性に対する優れた耐性により、多くの産業用途において非常に価値の高い材料であり続けています。幅広い温度範囲に耐え、さまざまな環境条件下でも弾力性を維持できるEPDMは、屋外用途で人気のある素材です。

様々な産業におけるダイヤフラムバルブの用途

化学処理

ダイヤフラムバルブは、腐食性および研磨性の媒体に対する優れた耐性により、化学処理産業で広く使用されています。ダイヤフラムバルブは、化学プロセスの完全性を維持するために不可欠な最小限の汚染と正確な流量制御を保証します。様々な化学物質を劣化させることなく取り扱うことができるため、ダイアフラムバルブは攻撃的で危険な物質が管理される環境において不可欠なものとなっています。

医薬品製造

医薬品製造において、ダイヤフラムバルブは無菌状態を維持し、生体適合性を確保するために極めて重要です。ダイヤフラムバルブは、液体とバルブコンポーネントの間にバリアを作ることで汚染を防ぎます。そのデザインは洗浄と滅菌を容易にし、高い純度基準を必要とする用途に理想的です。

食品・飲料業界

食品・飲料業界では、衛生状態を維持し汚染を防止する能力を持つダイヤフラムバルブに信頼を寄せています。これらのバルブは簡単に洗浄・消毒できるように設計されており、食品が汚染されないことを保証します。その滑らかで直線的な流量制御は、粒子状物質を含む様々な食品・飲料製品を扱うのに理想的です。

水処理と廃水管理

ダイヤフラムバルブは、水処理と廃水管理において、流量の調整と化学プロセスの制御という重要な役割を果たしています。圧力損失が低く効率的なため、大量の水や廃水に適しています。また、これらのバルブは水処理で使用される腐食性の化学薬品にも耐性があり、長期的な信頼性と性能を保証します。

石油・ガス産業

石油・ガス産業では、ダイアフラムバルブは高圧流体の流れを正確に制御するために使用されています。そのタイトシャットオフ能力と耐腐食性は、重要な用途における安全で効率的な操作を保証します。これらのバルブは石油やガスの抽出、処理、輸送の厳しい条件に対応できます。

石油化学産業

石油化学産業では、高温や腐食環境に強いダイヤフラムバルブが役立っています。これらのバルブは石油化学製品の生産に関わる複雑な化学プロセスを管理するために不可欠です。その耐久性と信頼性は石油化学プラントの安全で効率的な操業の維持に役立っています。

原子力産業

ダイヤフラムバルブは、その気密封止能力により原子力産業で使用されています。これらのバルブは漏れや汚染を防ぎ、放射性流体の取り扱いや原子力システムの完全性を維持するのに適しています。

鉱業

鉱業では、ダイヤフラムバルブは固形分を多く含む研磨媒体を扱うのに効果的です。これらのバルブは採掘作業の過酷な条件に耐え、信頼性の高い性能を発揮し、詰まりや摩耗のリスクを軽減します。

パルプ・製紙業界

紙パルプ産業では、製紙に関わる化学薬品や流体の管理にダイヤフラムバルブを使用しています。これらのバルブはパルプ化プロセスで使用される腐食性の化学薬品に耐え、漏れを防ぎ、効率的で安全な操作を保証します。大流量に対応し、プロセス効率を維持する能力は、この業界にとって非常に重要です。

ダイヤフラムバルブの多用途性と信頼性は、様々な産業において不可欠なコンポーネントとなっています。幅広い流体に対応し、正確な流量制御を提供し、高い清浄度と無菌性を維持するその能力は、多様な産業用途においてその重要性を保ち続けています。

導入成功のケーススタディ

最近、バンガロール国際空港の給水システムの重要なポイントに、パイロット操作のダイヤフラム式減圧弁が設置されました。主な課題は、不規則な圧力変動を管理し、一定の圧力を維持することでした。解決策としては、設置後の調整でこれらのバルブを使用することでした。これにより、上流に変動があっても安定した圧力供給が確保されました。設置は成功し、圧力関連の問題は1週間以内にすべて解決しました。

このソリューションの主な特徴は注目に値するものだった。ダイヤフラムは特殊なゴム製で、圧力差による磨耗に耐えられるように設計されていた。バルブはラインから取り外す必要がないため、メンテナンスも簡単だった。また、標準的なフルボア構造により、圧力損失はわずか0.3 barとごくわずかでした。

あるアルミニウム製錬会社は、従来のダイヤフラムバルブを使用した集塵システムにおいて、高いメンテナンスコストと過度の圧縮空気消費に直面していました。これらの問題に対処するため、同社は従来のダイヤフラムバルブをMACパルスバルブに置き換えました。

この切り替えは大きな改善につながった。集塵システムの清掃能力が向上し、空気需要が減り、バッグの寿命が延びた。その結果、同社は年間$65,000ドル近くを節約することができた。

油井注入システムにおいて、ダイレクトシールダイヤフラムバルブは当初背圧バルブとして使用されていました。その後、230:1までの厳しい流量係数範囲に対応するアクティブ流量制御バルブとして採用されました。

この設定により、グローブ式制御弁が不要となり、システム設計が合理化されました。また、広い流量範囲にわたって正確な制御が可能になりました。ダイレクトシールダイヤフラムバルブには、このアプリケーションにおいていくつかの利点がありました。流量係数の範囲が広いため、幅広い流量に対応できる。電子制御と PID コントローラーを使用して正確な制御を実現した。合理的な設計により、追加のコントロールバルブの必要性がなくなり、システムの複雑さとコストが削減された。

よくある質問

以下は、よくある質問に対する回答である：

ダイヤフラムバルブの主な種類と技術的な違いは何ですか？

ダイヤフラムバルブは主に堰式と直通式の2種類に分類される。これらのタイプは設計と機能が大きく異なり、様々な産業用途への適合性に影響を与えます。

堰式ダイヤフラムバルブはバルブ本体内に盛り上がった堰またはサドルを備えています。ダイアフラムはこの堰に押し付けられて流体の流れを制御し、精密な絞りと流量調節を可能にします。この設計は、化学処理や食品産業など、精密な流量制御を必要とする用途に有利です。堰タイプのデザインはダイアフラムの移動を最小限に抑え、摩耗を減らし、高圧や真空の用途に適したバルブとなっています。

フルポートバルブとしても知られるストレートスルーダイヤフラムバルブは、流体が最小限の障害で流れるように底が平らになっています。この設計では、平らな弁座に対してシールするために柔軟性の高いダイヤフラムが必要となり、摩耗の増加により交換頻度が高くなります。これらのバルブはスラリーやスラッジのような粘性流体の取り扱いに優れており、オン/オフアプリケーションに最適で、最小限の圧力損失でフルフロー能力を提供します。

ダイヤフラムバルブにはどのような素材が使用され、それぞれの素材が特定の環境に適している理由は何ですか？

ダイヤフラムバルブは、ダイヤフラムとバルブ本体に様々な材料を使用しており、それぞれが使用環境と扱う媒体の特定の要件に基づいて選択されています。

ダイアフラムの材質は以下の通り：

• EPDM（エチレンプロピレンジエンモノマー）： 水、蒸気、さまざまな化学薬品に対する優れた耐性で知られ、水処理、廃水処理、食品用途に適している。
• PTFE（ポリテトラフルオロエチレン）： 優れた耐薬品性と高純度で、医薬品や化学処理用途の腐食性流体の取り扱いに最適。
• ブチルゴム： EPDMやPTFEより一般的ではないが、酸やアルカリに強い。
• ニトリルゴム： これらの物質に対する耐性が高いため、油脂や燃料のある環境に適している。
• バイトン 炭化水素系化学薬品への耐性に優れ、攻撃的な媒体を含む高温用途に適したフルオロカーボン系材料。

バルブ本体の材質は以下の通り：

• ステンレススチール： 高い耐食性と無菌性を備え、医薬品や食品加工産業に最適。
• PVC（ポリ塩化ビニル）： 軽量でコスト効率が高く、耐薬品性に優れ、水処理や化学処理によく使用される。
• 鋳鉄： 高耐食性が要求されない産業用途で使用される、耐久性とコスト効率に優れた製品。
• 真鍮とブロンズ： 化学処理および水処理において、あまり攻撃的でない流体に対して良好な耐食性を提供する。
• PP（ポリプロピレン）とPVDF（ポリフッ化ビニリデン）： 耐薬品性に優れた熱可塑性プラスチックで、腐食性の強い媒体の取り扱いに適している。

これらの材料の選択基準には、温度耐性、媒体適合性、耐圧性、メンテナンス要件が含まれ、バルブが意図された環境で効率的に機能することを保証します。

ダイヤフラムバルブは一般的にどのような場所で使用されているのでしょうか？

ダイヤフラムバルブは、その汎用性、信頼性、腐食性、研磨性、粘性物質を含む様々な種類の流体を扱う能力により、様々な産業で一般的に使用されています。主な用途としては、水処理、化学処理、医薬品、食品・飲料、鉱業、HVAC、配管システムなどがあります。

水処理では、ダイヤフラムバルブはその耐腐食性構造と精密な流量制御で評価されており、流量制御、逆流防止、化学薬品注入などの作業に不可欠です。化学処理業界では、不活性なダイアフラム素材により、侵食性の高い化学薬品や溶剤の流量管理に最適です。製薬やバイオテクノロジーの分野では、衛生的な設計と滅菌処理に耐える能力により、無菌流体処理やバッチ処理にこれらのバルブが使用されています。

食品・飲料業界では、厳しい衛生基準を満たす乳製品や飲料などの衛生的な流体を扱うためにダイヤフラムバルブが採用されています。鉱業やスラリーハンドリングでは、その頑丈な構造から研磨性のスラリーやスラッジの制御に適しています。HVAC や配管では、ダイヤフラムバルブは流量制御、シャットオフ、圧力調整に使用されます。

様々な産業でダイヤフラムバルブを選択する際の主な考慮事項には、材料の適合性、温度と粘度の取り扱い、無菌性と汚染防止、コストとメンテナンスが含まれます。ダイアフラムの材質が取り扱う流体やガスに適合していることを確認することは、劣化を防ぐために非常に重要です。さらに、バルブの様々な温度や粘度への対応能力、汚染を防止する設計も、信頼性の高い性能を維持し、業界特有の要件を満たす上で重要な要素です。

堰式ダイヤフラムバルブとストレートスルーダイヤフラムバルブの流量特性と圧力損失の比較は？

堰式ダイヤフラムバルブと直通ダイヤフラムバルブでは、流量特性と圧力損失が大きく異なります。堰式バルブはバルブ本体に堰があり、絞りや正確な流量制御、特に低流量に適しています。しかし、この設計では流体が堰の周りを流れなければならないため、圧力損失が高くなります。また、これらのバルブは移動距離が短くなるため、ダイヤフラムの摩耗も少なくなります。対照的に、ストレートスルーバルブは平底で直線的な流路を特徴としており、粘性流体、スラリー、双方向流の取り扱いに適しています。このバルブは圧力損失が低く、大流量用途に有利ですが、柔軟性が必要なためダイアフラムの摩耗が大きくなります。

化学処理用途でダイヤフラムバルブの材料を選択する際、どのような要素を考慮すべきですか？

化学処理用途でダイヤフラムバルブの材料を選択する場合、最適な性能、安全性、耐久性を確保するためにいくつかの重要な要素を考慮する必要があります。まず、温度と圧力の定格が重要で、材料は劣化することなく特定の動作温度と圧力範囲に耐える必要があります。例えば、PTFEは広い温度範囲と優れた耐薬品性で知られています。

化学薬品への適合性も重要な検討事項である。腐食を防ぎ、長寿命を確保するためには、選択された材料が処理される特定の化学薬品に対して耐性がなければなりません。例えば、EPDMは様々な化学薬品に耐性がありますが、PTFEはより攻撃的な化学薬品に適しています。

柔軟性とシール性も重要である。ダイアフラム材料は、信頼性の高いシーリングを提供し、さまざまな圧力条件下でも完全性を維持する必要があります。湿度や汚染物質への暴露などの環境要因は、時間の経過とともに材料の性能に影響を与える可能性があるため、これらも考慮する必要があります。

自分の用途に合ったダイヤフラムバルブを選ぶには？

アプリケーションに適したダイヤフラムバルブを選ぶには、最適な性能と寿命を確保するためにいくつかの重要な要素を評価する必要があります。まず、粘度、腐食性、温度などの流体特性を考慮します。これらの特性はバルブのタイプや必要な材料に影響を与えます。次に、必要な流量や制御範囲、圧力や温度範囲などの運転条件など、流量制御のニーズを評価します。

用途に応じて適切なバルブタイプをお選びください。堰式ダイヤフラムバルブは低流量で高精度のアプリケーションに適しており、直通ダイヤフラムバルブは高流量で低圧力損失のシナリオに最適です。バルブ本体とダイヤフラムの材質が流体や環境条件に適合することを確認します。一般的な材料にはステンレス、PVC、EPDM、PTFE があり、それぞれ耐食性と耐久性に関して特有の利点があります。

流量係数（Cv）のようなバルブの性能特性を考慮してサイジングを行い、圧力損失、レンジアビリティ、漏れを防ぐためのシール性能などを考慮します。メンテナンスのしやすさ、メーカーの評判、予算の制約といった追加要素も考慮に入れる必要があります。これらの側面を慎重に評価することで、特定のアプリケーションのニーズを満たすダイヤフラムバルブを選択することができ、効率的で信頼性の高い操作を保証します。
