配管システムにおけるティーおよびバー付きティー継手の包括的ガイド

配管システムの複雑な世界では、コンポーネント間の微妙な違いが、機能性と効率性のすべての違いを生むことがあります。この複雑さの中心には、ティー継手とバー付きティー継手の興味深い対比があり、それぞれがシームレスな流体の流れとメンテナンスを確保する上で異なる役割を果たします。標準的なティーは、パイプラインのまっすぐな分岐を容易にしますが、バー付きティーは、ピグとして知られる洗浄装置が不注意に分岐ラインに入るのを防ぐことが課題であるピガブルパイプラインに特化した利点を提供します。この包括的なガイドでは、これらの重要な継手の定義、用途、構造上の区別を掘り下げ、製造プロセス、コストへの影響、コンプライアンス基準に関する洞察を提供します。配管プロジェクトにおけるこれらの継手の選択を決定する複雑さを探求する準備はできていますか？

ティー継手の紹介

ティー継手は、3つのパイプセクションを接続し、流体の流れの方向転換や分配を容易にする配管システムの重要なコンポーネントです。T字型の形をしており、パイプラインに分岐を作るのが主な機能で、流体の流れを異なる方向に分けたり、さまざまなソースから組み合わせたりすることができます。この多用途性により、住宅配管、工業プロセス、商業システムで非常に重宝されている。

イコール・ティー

イコール・ティーは、同じ直径の3つの開口部を備え、均一な流量分布を確保します。バランスの取れた流体圧力と最小の乱流を実現するため、給水システム、HVAC、化学処理施設で一般的に使用されています。イコールティーは、安定した流れを維持し、圧力損失を低減し、乱流を防止するため、効率が重要な高流量状況に最適です。

レデューシング・ティー

リデューシング・ティーは、異なるサイズのパイプを接続するもので、1つのメイン・インレットと2つのアウトレットがあり、1つはより小さいものです。この設計は、灌漑システム、HVAC、石油・ガスパイプラインなど、異なるパイプサイズ間の移行が必要なシステム向けに調整されています。レデューシング・ティーは、口径の切り替え時の圧力変化を効果的に管理し、流量効率の維持と圧力損失の低減に役立ちます。

配管システムにおける重要性

ティー継手は、流体の分岐や合流を可能にし、スムーズなパイプライン操作に不可欠です。単純であろうと複雑であろうと、効率的なパイプラインネットワークを構築するために不可欠であり、効果的な流体の輸送と分配のための高度な配管構成の設計と実装を容易にします。

棒状ティー継手とその重要性

バー付きティー継手は、パイプラインを洗浄し、検査するピギングプロセスを容易にするために、配管システムで使用される特殊なコンポーネントです。標準的なティー継手とは異なり、バー付きティーは、その分岐出口全体に内部バーを組み込みます。これらのバーは、ピグが分岐ラインに入ることなく、メインパイプラインを通って移動することを保証するために設計されています。

バー付きティーは、Shell DEP 31.40.10.13-GenやISO 15590-2のような特定の設計基準に従い、その製作を規定し、ピグ付きパイプラインとの適合性を確保しています。

これらの継手は、運転効率と安全性を確保するために定期的なメンテナンスを必要とするパイプラインに不可欠です。このようなパイプラインは、原油、廃水、化学薬品などの固形物を含む流体を輸送することが多く、ピグ注入は不可欠なメンテナンス作業となっています。

バー付きティーの設置は、支線へのブタの侵入を防ぐために極めて重要である。ピグがパイプラインを移動する際、システムを効果的に清掃または検査するためには、メインパス上に留まる必要があります。バー付きデザインは、ピグが正しく誘導されることを保証し、それによって閉塞や非効率的な清掃につながる可能性のある分岐ラインへの分岐を防ぎます。

ピガブルパイプラインの完全性と効率を維持する上で、バー付きティーは極めて重要な役割を果たします。バー付きティーは、ピグが効果的な洗浄と点検のために主経路上に留まることを保証します。これにより、堆積物の蓄積や腐食を防ぎ、パイプラインの効率を高めます。ピグが意図された経路上に留まるようにすることで、徹底的な洗浄と点検を容易にし、パイプラインシステム内の堆積物の蓄積や腐食のリスクを低減します。これにより、流量効率が向上するだけでなく、メンテナンスのダウンタイムとコストを最小限に抑えることができます。

バー付きティーは、パイプラインの洗浄効率の向上に大きく貢献します。その設計により、乱流と沈殿が最小限に抑えられ、洗浄プロセスがスムーズかつ効果的になります。メインパイプラインに沿ってピグの軌道を維持することで、バー付きティーは最適な洗浄結果を達成し、パイプラインシステムの運転寿命を延ばします。

ピガブルパイプラインにおけるバー付きティーの役割強化

豚の養豚とバーレッドティーの役割

ピギングとは、ピグと呼ばれる装置を使用してパイプラインを清掃・検査する、パイプラインにおける重要な保守作業です。これらのピグはパイプライン内を移動し、パイプラインの完全性を検査しながら破片や堆積物を除去し、効率的な流れを確保し、腐食や閉塞などの問題を防ぎます。

バー付きティーは、パイプライン内のピギングプロセスを大幅に向上させます。それらは、ピグがメインパイプラインのコース上に滞在することを保証し、支線へのベアリングを防ぐ内部バーを備えています。この設計は、正しい経路を維持することが効果的な洗浄と検査のために不可欠である複雑なパイプラインネットワークで特に有益である。

メンテナンス・ダウンタイムの最小化

ピグが分岐ラインを塞ぐのを防ぐことで、バー付きティーはパイプラインをスムーズに稼働させ、コストと時間のかかるダウンタイムを削減します。この効率性は、アクセスが制限され、メンテナンスがより困難な海底や遠隔地のパイプライン設備で特に価値があります。

パイプラインの効率向上と最新技術のサポート

バー付きティーは、障害や堆積物の蓄積を減らすことで、より効率的なパイプライン洗浄に貢献します。内部のバーが流体の流れを合理化し、圧力低下を最小限に抑え、堆積物の蓄積を防ぎます。この合理化された流れにより、ピグはより効率的に移動し、洗浄プロセスの効果を最大化します。

さらに、バー付きティーは自動ピギングシステムの統合をサポートする。その設計は、センサーとデータ収集機能を備えたスマートピグを収容し、詳細な検査とリアルタイムの監視を可能にします。この機能は、問題が拡大する前にタイムリーな介入を可能にし、プロアクティブメンテナンス戦略に不可欠です。

ピガブルパイプラインに不可欠な部品であるバーレッドティは、メンテナンス効率を高め、洗浄プロセスを改善し、高度なピギング技術をサポートします。その戦略的な導入により、パイプライン・システムの運用性、効率性、安全性が維持され、現代のパイプライン・インフラにとって重要な要素となっています。

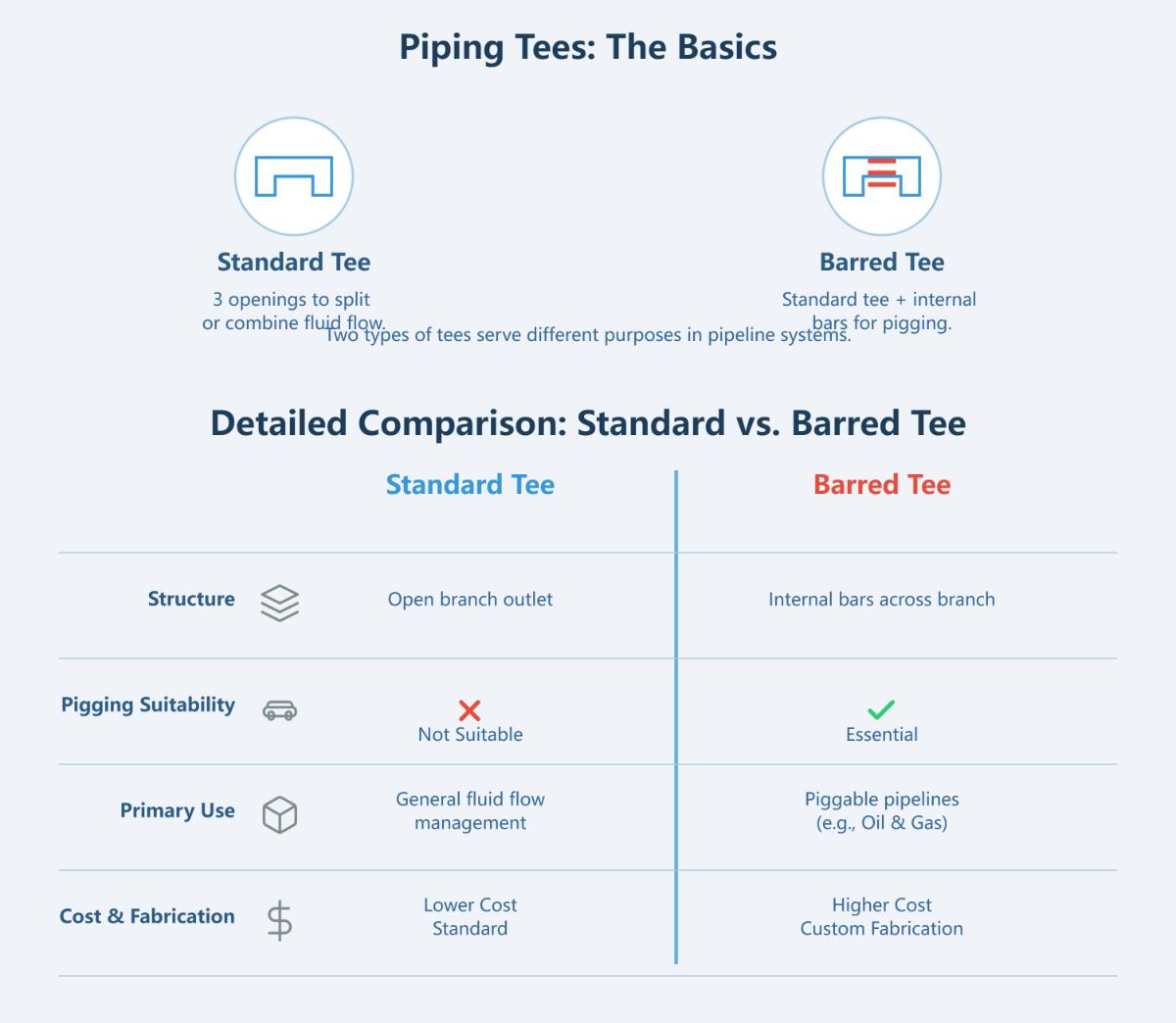

機能的・構造的比較

標準ティーとバー付きティーは、配管システムに不可欠なコンポーネントで、それぞれ異なる機能を果たします。標準的なティーは、主に流れを分割またはマージすることによって、流体の流れを指示するために使用されます。これらの汎用継手は、HVAC、給水、化学処理などの様々な産業で発見されています。彼らは、流体が分岐とメインラインを介して自由に流れることができ、一般的な流体輸送システムに適しています。標準的なティーは、均一な流量分布を維持するイコールティーや、異なるパイプサイズ間の流量を調整するリデューシングティーのような構成になっています。

一方、バー付きティーは、ピグ用パイプライン用に特別に設計されています。その主な機能は、ピグ（パイプラインの清掃や検査に使用される装置）がメインパイプラインを安全に通過できるようにする一方で、ピグが分岐ラインに侵入しないようにすることで、ピグを使用する作業を容易にすることです。これは、分岐出口内に内部横棒を組み込むことによって達成され、ピグのための制御された経路を作成します。この機能は、特にピギングが日常的な保守作業であるシステムにおいて、パイプラインの完全性を維持するために非常に重要です。

デザイン

標準ティーとバー付きティーの構造上の違いは、その内部設計によって示される。標準ティーは、パイプを直角に接続するシンプルなT字型の継手です。多くの場合、接続するパイプに適合する鋼やステンレス鋼などの材料を使用し、鍛造や押出成形で製造されます。一方、バー付きティーは、分岐口の内側にバーやプレートが溶接され、檻のような構造になっています。この設計は、ピギング作業中にピグを誘導するために不可欠です。

製造方法

標準的なティーは、その単純な設計と広範な用途のため、一般的に大量生産され、費用対効果が高くなります。しかし、バー付きティーは、特定のパイプラインの要件を満たすためにカスタム製造されます。これには、内部バーの溶接を含む、より複雑な製造工程が含まれるため、コストが高くなり、生産量も少量に制限されます。

素材に関する考察

標準ティーもバー付きティーも、互換性と溶接性を確保するため、通常はベースパイプと同じ材料から作られます。これには、圧力、温度、流体の種類など、パイプラインの特定の要件に基づいて選択された鋼やステンレス鋼の様々なグレードが含まれます。

業界標準

標準ティーは、ASME B16.9やMSS SP 75などの業界標準に適合しており、寸法や材質に関する仕様の概要が記載されています。バー付きティーは、ピガブルパイプラインシステムでの特殊な使用を反映し、Shell DEP 31.40.10.13-GenやISO 15590-2など、より特殊な規格に準拠しています。これらの規格により、バー付きティーはピギング作業特有の要求に対応できるよう設計・製造されています。

製造プロセスと規格

ティー継手は配管システムにおいて重要な部品であり、そのサイズ、材質、用途のニーズに応じて様々な工程を経て製造される。押出法と油圧バルジ法は、ティー継手の製造技術として一般的に使用されています。押し出し法は、直径が大きく肉厚のものに最適で、均一な肉厚と高い構造的完全性を保証します。油圧バルジ工法は、油圧を利用してダイス内でパイプ部分を膨張させ、滑らかな仕上げと正確な寸法で分岐出口を形成します。押出成形は高圧用途に適していますが、油圧バルジ法は通常、肉厚の薄いティーに限られます。

鍛造は、耐久性のあるティー継手を作るためのもう一つの重要な工程です。これは、強度や耐疲労性などの機械的特性を向上させるために、多くの場合、高温または温暖な条件下で、圧縮力を使用して金属を成形することを含みます。この方法は、高い機械的完全性を必要とする用途に特に有益です。

バー付きティーは、ピガブルパイプライン用に調整された独自の製造プロセスを持っています。バー付きティーは、標準的なティーにバーを溶接することで特注品となり、枝の侵入を防ぎながらパイプライン内をピグを誘導するバリアを作ります。そのため、正確な溶接技術と、ピギング作業中の機能性を確保するための品質基準の厳守が求められます。

バー付きティーの材料は、耐腐食性と高圧・高温に耐える能力を考慮して選択されます。一般的な選択肢には、特定のパイプライン要件と環境条件に応じて、炭素鋼、ステンレス鋼、ニッケル合金などがあります。

ティー継手もバー付きティー継手も、ASME B16.9やMSS-SP 75のような業界標準に準拠する必要があり、寸法、材料仕様、性能基準のガイドラインを提供しています。これらの規格は、既存のパイプラインシステム内での互換性と安全性を保証します。また、高圧用途やピギング作業に必要な品質と安全性に重点を置き、ISO 15590-2やAPI規格にも準拠しています。

経済と生産に関する洞察

ティー継手とバー付きティー継手のコストを理解することは、パイプラインシステムを最適化するために不可欠です。ティー継手は、一般的に、押出成形や鍛造のような標準化された方法を使用した簡単な設計と大量生産により、コスト効率が高くなっています。対照的に、バー付きティーは、バーを所定の位置に溶接するなどのカスタム加工を必要とし、製造の複雑さとコストの両方を増加させます。価格が高いにもかかわらず、バー付きティーは、ピガブルパイプラインの完全性と効率を維持する上で重要な役割を果たしています。

ティーフィッティングの生産量は、バー付きティーフィッティングに比べて格段に多い。ティー継手は、押し出し成形のような自動化技術を使用して大量生産されるため、均一で一貫性があります。しかし、バー付きティーは溶接バーで特注生産されるため、複雑でコストが高くなります。このカスタマイズにより、バー付きティーは、ピギング作業に必要な特定の設計基準を満たすことができます。

どちらのタイプの継手も、様々な条件下での耐久性と設置のしやすさを確保するため、通常、スチールなどのパイプラインに適合した材料で作られている。材料の選択は、輸送流体の圧力、温度、化学的性質に耐えるために非常に重要です。

ティー継手はASME B16.9のような品質に関する業界標準に従っており、バー付きティーはピギング作業に不可欠なISO 15590-2のような特定の規格に適合しています。これらの規格は、継手がパイプラインの保守と操作の厳しい条件下で確実に機能することを保証します。

ティー継手とバー付きティー継手の選択は、パイプラインプロジェクトに大きな経済的影響を与えます。標準的なティーは、一般的な流体輸送システムにコスト削減と効率的な設置を提供しますが、バー付きティーは、メンテナンスと洗浄が重要なピガブルパイプラインに必要な機能を提供します。バー付きティーの初期投資が高い分、パイプラインの洗浄と検査に関連するメンテナンスコストとダウンタイムを削減することで、長期的な節約につながります。このトレードオフは、性能と費用対効果を最適化するために、パイプラインプロジェクトの設計と計画段階で慎重に検討する必要があります。

よくある質問

以下は、よくある質問に対する回答である：

配管システムにおけるティーとバー付きティーの違いは何ですか？

配管システムにおいて、ティー継手は3つの開口部を持つ標準的な配管部品であり、流体の流れを分岐または結合するように設計されている。ティーには、分岐部のサイズがメインパイプのサイズに一致するイコールティーと、分岐部のサイズが小さいリデューシングティーがあります。対照的に、バー付きティーは標準ティーの特殊な変形で、分岐出口を横切る内部溶接バーが特徴です。これらのバーは、ピギング作業中にパイプライン検査ゲージ（PIG）が側枝に入るのを防ぐため、ピガブルパイプラインにとって非常に重要です。この改良により、パイプラインの洗浄とメンテナンスに不可欠なピギングプロセスが、障害や機器損傷のリスクなく進められるようになります。標準的なティーは一般的な用途に適していますが、ピギングが日常的に行われる石油やガスのような分野では、バー付きティーが不可欠です。バー付きティーは、カスタム加工が必要で、特定の設計基準に準拠しているため、コストは高くなりますが、特殊なパイプラインシステムには必要です。

なぜピガブルパイプラインにはバー付きティーが重要なのですか？

バー付きティーは、メンテナンスと洗浄作業中に、一般にピグとして知られるパイプライン検査ゲージを誘導する役割を果たすため、ピガブルパイプラインにとって極めて重要です。標準的なティーとは異なり、バー付きティーには、分岐出口を横切る内部バープレートがあります。これらのバーは、ピグが分岐ラインに迂回するのを防ぎ、メインパイプラインの経路上に留まるようにします。これは、ピグが動けなくなったり、損傷したりするのを防ぐために不可欠であり、洗浄や検査のプロセスを中断させる可能性があります。さらに、バー付きティーは、デッドレッグ（腐食や詰まりが発生しやすい領域）の形成を減らすことによって、一貫した流れを確保し、メンテナンスのダウンタイムを最小限に抑えることで、運転効率を維持するのに役立ちます。ピグセンサーを保護し、構造的完全性を維持するように設計され、材料が選択されているため、安全で効率的なピギング作業に不可欠です。

ティーとバー付きティーの製造方法と規格は？

ティーとバー付きティー継手は、配管システムのさまざまな用途に必要な仕様を満たすために、いくつかの主要な方法を使用して製造されています。1つの一般的な方法は、高圧流体を使用してパイプセクションを拡張し、ティーのブランチを形成する油圧バルジプロセスです。この方法は、滑らかな表面仕上げを得るには効果的ですが、厚みのあるティーには適さない場合があります。もう1つの方法は熱間押出成形で、直径が大きいティーや加工が難しい素材のティーを作るのに適しています。この方法では、より大きな直径のパイプから分岐出口を押し出します。

これらの継手の製造規格は、品質と相互運用性を確保するために非常に重要です。ASME B16.9は、ティーを含む突合せ溶接継手の要件を規定し、石油やガスなどの産業での使用に適していることを保証する、広く認知された規格です。DINやENなどの欧州規格も、これらの継手の製造と品質保証のための包括的なガイドラインを提供しており、厳しい安全性と性能基準を満たしていることを保証しています。これらの規格は、ティーおよびバー付きティー継手を組み込んだ配管システムの完全性と信頼性を維持するために不可欠です。

支線への豚の侵入を防ぐためのバー付きティーの仕組みは？

バー付きティーは、ピガブル・パイプライン・システムで使用される特殊な継手で、パイプラインのピグ（洗浄や点検のための装置）が分岐ラインに入るのを防ぎます。これは、分岐出口を横切る内部バーを組み込むことによって達成される。これらのバーは、物理的な障壁として機能し、流体の流れが最小限の障害で継続できるようにしながら、ピグが分岐ラインに迂回するのをブロックします。バーのサイズと間隔は、効率的な流体力学を維持しながら、ピグが通過できないように慎重に設定されています。ピグのセンサーへの損傷を防ぐため、滑らかなエッジを含む設計になっており、構造的完全性と耐腐食性のためのパイプラインの要件に一致する材料から作られています。このセットアップは、分岐ラインでのピグの詰まりを防止し、スムーズな操作を保証し、ピグのコンポーネントを保護し、最終的に複雑なパイプラインネットワークにおけるピギング作業の効率性と安全性を向上させます。

ティーやバー付きティーの設計や選定には、どの規格が不可欠ですか？

配管システム用のティーとバー付きティーを設計または選択する場合、信頼性、安全性、互換性を確保するために、特定の規格を順守することが不可欠です。主な規格は以下の通りです：

1. ASME B16.9:この規格は、ティーおよびバー付きティーを含む、工場で製造される鍛造鋼製突合せ溶接継手を対象としている。この規格は、寸法、公差、およびマーキング要件を規定し、指定された圧力および温度条件下での適切な適合と性能を保証する。
2. ASME B16.11:ねじ込み式やソケット溶接式のティーなどの鍛造継手に適用されるこの規格は、ねじ込み式接続を必要とするシステムにとって極めて重要である。
3. ASTM規格:ティーとバー付きティーの材料は、炭素鋼と合金鋼の管継手用のASTM A234などのASTM仕様に準拠していなければなりません。これらの規格は、高圧および高温環境に適した機械的特性と化学組成を保証します。

これらの規格に準拠することで、ティーとバー付きティーは、配管システム内で信頼性、安全性、効率性の高い流体の分岐点と接続点を提供し、システムの寿命と運用の柔軟性を保証します。
