ジャックボルトの総合ガイド：使い方、用途、比較

複雑な機械のアライメントを絶対的な精度で調整する仕事を想像してみてください。わずかなミスアライメントが致命的な故障やコストのかかるダウンタイムにつながる可能性があります。ジャックボルトは、機械調整の分野では縁の下の力持ちです。しかし、ジャックボルトとは一体何なのでしょうか。そしてなぜ、さまざまなエンジニアリング用途で不可欠なのでしょうか。

この包括的なガイドでは、ジャッキボルトの多様な用途と応用について深く掘り下げ、機械の位置決めや精密なアライメントに重要な役割を果たすことを解明します。また、アンカーボルトとの違いや、適切なボルトを選ぶことでプロジェクトが大きく変わる理由についてもご紹介します。このガイドは、基本的な機械的概念に精通している方にも、理解を深めたい方にも、十分な情報に基づいた決定を下すための知識を提供します。

ジャックボルトの微妙で重要な違いについて興味がありますか？また、どのようにして完璧なシャフトアライメントを確保するのでしょうか？その答えを知り、あなたのエンジニアリングの専門知識を高めましょう。

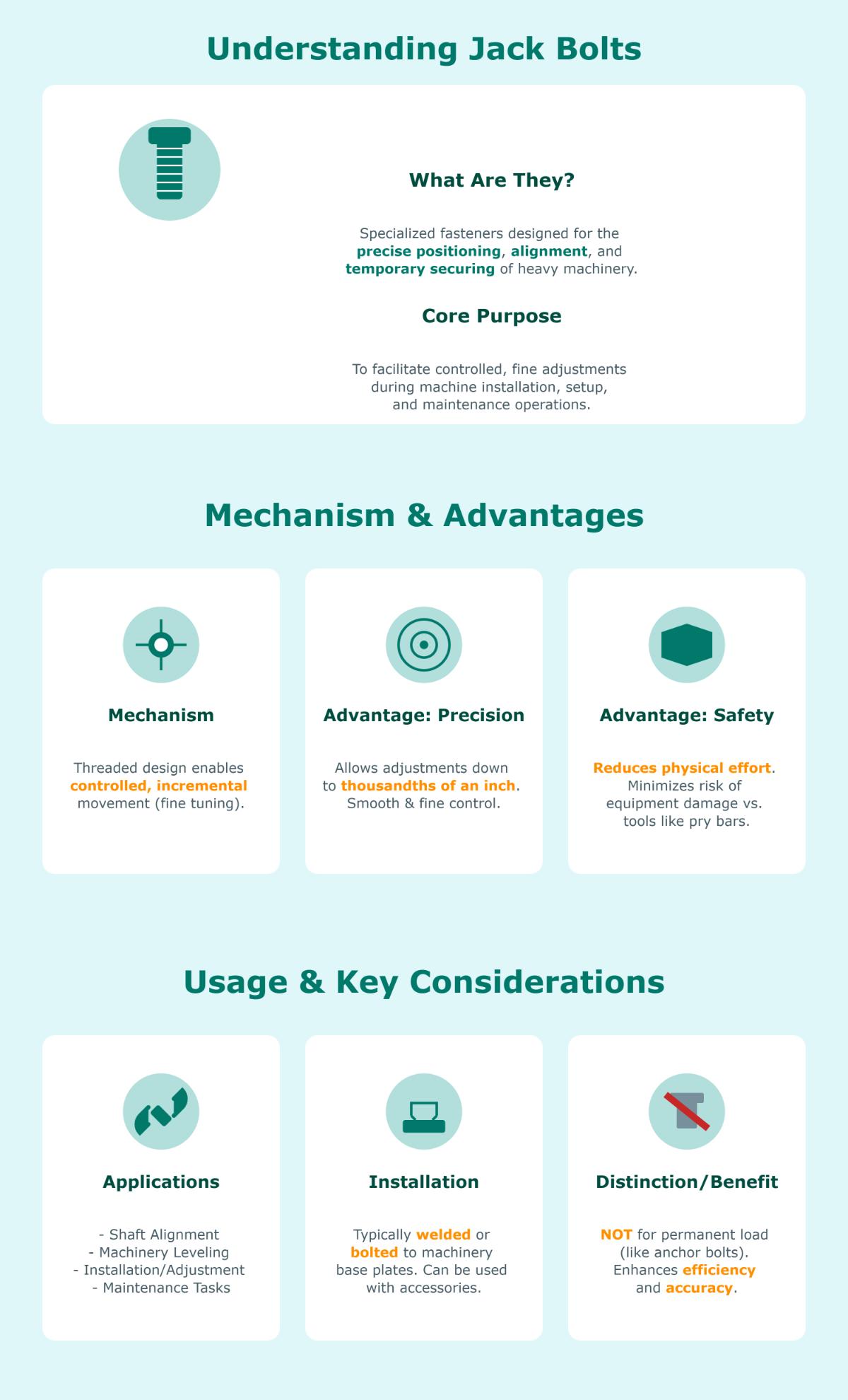

ジャックボルトについて

ジャックボルトの定義と機能

ジャックボルトは、主に重機や装置の精密な調整や位置合わせに使用される特殊な締結具です。締結に使用される標準的なボルトとは異なり、ジャックボルトは、制御された動きと正確な位置決め用に設計されています。このボルトは、六角またはソケットヘッド付きのねじ軸を備えており、荷重条件下での微調整が可能です。そのため、機械の最適な動作のために、綿密な位置合わせが重要な場面で不可欠です。

ジャックボルトの主な特徴

精密な調整機構

ジャックボルトの主な特徴の1つは、精密な調整ができることです。モーター、ポンプ、その他の重機などの機械部品の位置合わせを行う際に不可欠です。この精度により、機械が効率的に作動し、長持ちするようになります。

耐荷重能力

ジャッキボルトは、主に高い静荷重に耐えるようには設計されていませんが、中程度の荷重を支えることができます。この機能は、特にアライメント作業中に有用で、ボルトは、最終的な固定が行われるまで、一時的に機器を安定させ、支えることができます。これにより、ミスアライメントにつながる不意のずれを防ぐことができます。

多彩な素材オプション

ジャックボルトは、さまざまな産業ニーズに合わせて、さまざまな材料から製造されています。一般的な材料には、ステンレス鋼、低炭素鋼、合金鋼、高張力鋼、ニッケル合金、黄銅、銅、アルミニウムなどがあり、環境条件や耐食性、荷重強度などの要件に基づいて選択されます。

規格の遵守

互換性と品質を確保するため、ジャックボルトは、IS、DIN、BS、ASTM、ISO、JIS、GBなどの国際規格に従って製造されています。この標準化により、ジャックボルトは、さまざまな用途や業界で確実に使用でき、性能と安全性の一貫性が保たれます。

設置および調整プロセス

初期ポジショニング

ジャッキ・ボルトを取り付けるには、機械や装置の大まかな位置決めから始めます。この最初のステップでは、部品を最終的なおおよその位置に配置し、微調整ができるようにします。

増分調整

大まかな位置決めが完了すると、ジャッキボルトを使って段階的な調整を行う。六角ボルトやソケットヘッドを回すことで、技術者は機械部品を所定の位置に正確に移動させることができる。この工程は、希望するアライメントが得られるまで繰り返される。

最終固定

正確なアライメントが達成された後、機械部品は最終的に所定の位置に固定される。これには、運転中、装置が正しい位置に保たれるよう、ジャッキボルトとその他の固定具を締めることが含まれる。バインディングや潜在的な損傷を防ぐため、アライメント後はジャッキボルトを少し緩めてください。

実践的な考察

モニタリングとメンテナンス

ジャッキボルトを使用するには、締めすぎや荷重の偏りを避けるために注意深く監視する必要があります。ボルトの状態を良好に保ち、正確な調整を継続するためには、定期的な保守点検が不可欠です。

ツールとの互換性

ジャック・ボルトの取り付けや調整には、六角キーやソケットなど、特定の工具が必要になることがよくあります。これらの工具が使用するジャッキボルトに適合していることを確認することは、効果的な取り付けとメンテナンスのために非常に重要です。

ジャックボルトの用途と使用例

ジャックボルトの一般的な使い方

ジャックボルトは、重機の正確な位置決めとアライメントに不可欠です。そのユニークなデザインは、微調整を可能にし、様々な産業用途に欠かせないものとなっています。

ジャックボルトは、制御された動きと装置部品の正確な配置を可能にすることで、機械の正確な位置決めと精密なアライメントを促進します。これは、些細なミスアライメントでも重大な作業効率の低下や損傷につながる可能性がある場合に特に重要です。この制御は、機械の完全性を維持し、摩耗や損傷を減らし、運転寿命を延ばすのに役立ちます。

その他の実用シナリオ

1. 油圧システム:ジャックボルトはコンポーネントを固定し、適切なアライメントを確保し、必要に応じて簡単に調整できる。
2. メンテナンス中:ジャックボルトは、その使いやすさから、技術者が大がかりな分解をすることなく迅速な調整を行うことを可能にします。
3. 仮止め:仮止めが必要な用途では、ジャックボルトが信頼性の高いソリューションを提供します。簡単に取り外したり、位置を変えたりできるので、仮設やプロトタイプに最適です。

シャフトアライメントへの応用

シャフトアライメントにおけるジャックボルトの役割

シャフトのアライメントは、回転機械の効率と寿命を維持する上で重要なプロセスです。シャフトのアライメント不良は、振動の増加、過度の摩耗、潜在的な故障につながる可能性があります。ジャックボルトは、最適なアライメントを達成するための精密な調整を可能にすることで、このプロセスにおいて重要な役割を果たしています。

シャフトアライメント用ジャックボルトのステップバイステップガイド

1. 初期設定:機械部品を最終的なおおよその位置に配置することから始める。
2. 増分調整:ジャックボルトを使用して、微調整を行う。六角ボルトやソケットヘッドを回して、部品を少しずつ動かす。
3. アライメントの検証:ダイヤルインジケータやレーザーアライメントシステムなど、適切な測定ツールを使用してアライメントを継続的に監視する。
4. 最終調整:望ましいアライメントが得られたら、ジャッキボルトやその他の固定具を締めて部品を固定する。
5. アライメントの再チェック:すべての部品を固定した後、アライメントが正確であることを確認するために最終チェックを行います。

実践的な使用例

1. ポンプとモーター:ポンプやモーターのアライメントは、ジャッキボルトの一般的な用途です。正確なアライメントにより、振動や摩耗が減少し、効率的な運転が保証されます。
2. コンベアシステム:コンベヤシステムにおいて、ジャッキボルトはローラーとベルトの適切なアライメントを維持するのに役立ち、運転上の問題の原因となるミスアライメントを防ぎます。
3. ギアボックス:ギアボックスの適切なアライメントは、効率的な動力伝達のために非常に重要です。ジャックボルトは微調整を可能にし、ギアボックスのスムーズな作動を保証します。

ジャックボルトとアンカーボルトの比較

ジャックボルトとアンカーボルトは、産業用途に欠かせないもので、それぞれ明確な目的があります。

目的と機能

ジャック・ボルト
ジャックボルトは、機械の正確な位置決めと仮固定用に設計されています。微調整が可能なため、設置時やメンテナンス時に機器の正確な位置合わせができ、機械の位置合わせや電子ハードウェアの取り付けなどの作業に最適です。

アンカーボルト：
アンカーボルトは、構造要素をコンクリートや石造りの基礎に永久的に固定するために使用されます。重機、梁、柱が基礎にしっかりと固定されることを保証し、構造の安定に不可欠な強固な耐荷重接続を提供します。

設置プロセス

ジャック・ボルト
ジャックボルトの取り付けは比較的簡単で、石積みに穴を開ける必要はありません。ジャックボルトは、機械や設備にあらかじめ開いている穴に挿入し、六角レンチやソケットレンチを使って調整します。このように簡単に取り付けられるため、大がかりな準備をすることなく、素早く正確に調整することができます。

アンカーボルト：
アンカーボルトの取り付けは、より複雑な手順を要する。コンクリートや石積みに穴を開けてボルトを打ち込む必要がある。アンカーボルトの種類には、湿ったコンクリートに打ち込む場所打ちと、あらかじめ開けた穴に差し込む後打ちがある。エキスパンションアンカーボルトは、ドリルで開けた穴の中でボルトを固定します。この工法は、強固で長持ちする接合部を確保しますが、綿密な計画と施工が必要です。

耐荷重と強度

ジャック・ボルト
ジャックボルトは、高い静的荷重を支える用途には設計されていません。主にアライメントプロセス中に、中程度の荷重サポートを提供します。その主な機能は、最終的な固定まで機器を一時的に安定させ、ミスアライメントを防ぐことです。

アンカーボルト：
アンカーボルトは、大きな荷重に耐え、長期にわたって構造的な安定性を提供するように設計されています。重い永久荷重に耐えるように設計されているため、大きな構造要素や機械の固定に適しています。この能力は、建設プロジェクトの安全性と耐久性を確保するために不可欠です。

ジャックボルトとアンカーボルトの使い分け

ジャッキボルトとアンカーボルトのどちらを選ぶかは、具体的なニーズによる。

ジャックボルトを使用する場合

• 正確な位置決めとアライメントが必要だ。
• 設置やメンテナンスの際に、機械や部品を一時的に固定すること。
• 機械のアライメントや電子機器の取り付けなど、微調整が必要な場合。

アンカーボルトを使用する場合

• 恒久的な耐荷重接続が必要である。
• 構造部材は、コンクリートや石積みの基礎にしっかりと固定する必要がある。
• 重機やインフラには、堅牢で長持ちするサポートが必要です。

メカニカル・インストール

ジャック・ボルト
ジャックボルトは通常、六角キーやソケットレンチのような基本的な工具を使って取り付ける。その作業は、ボルトを指定の穴に挿入し、ヘッドを回して正確に調整することです。この方法では、位置の変更や微調整が簡単にできるため、ジャッキボルトは頻繁な調整が必要な作業に適しています。

アンカーボルト：
アンカーボルトの設置には、より専門的な工具と技術が必要です。この工程では、コンクリートや石積みに穴を開け、ボルトをセットし、穴の中でボルトが膨張または固定されるようにします。この方法は、頑丈な用途に不可欠な、恒久的で安定した接続を提供します。

建設シナリオ

ジャック・ボルト
ジャックボルトは、機械の位置合わせや一時的な固定が必要な場面でよく使用されます。モーター、ポンプ、コンベヤーシステムの位置決めなど、最適な運転を行うために正確な調整が重要な用途に最適です。

アンカーボルト：
アンカーボルトは、建設プロジェクトにおいて、梁、柱、重機などの構造要素を基礎に固定するために使用されます。アンカーボルトは、建物やインフラの構造的完全性と安全性を確保し、永続的で耐荷重性のある接続を必要とする場面で不可欠です。

ビジュアル比較

ジャッキボルトとアンカーボルトを視覚的に比較するには、以下の主な特徴を考慮してください：

これらの違いを理解することで、特定の用途に適したファスナーを選択することができ、産業や建設現場での最適な性能と安全性を確保することができます。

ジャックボルトとジャックスクリューの連結

類似点と相違点

ジャックボルトとジャックスクリューは、名前が似ていますが、様々な用途で異なる機能を果たします。これらの違いと共通点を知ることは、特定の作業に適したファスナーを選択するのに役立ちます。

構造比較

ジャック・ボルト

• デザイン： ジャックボルトは、2つのナットを備えたねじ切りされたロッドを特徴とし、フックやワッシャーの必要なく、機械の位置を正確に調整し、微調整することができる。
• 素材： 通常、ステンレス鋼、合金鋼、炭素鋼のような高強度材料で作られ、産業環境に耐える。

ジャックスクリュー：

• デザイン： ジャック・スクリューは、回転運動を直線運動に変えるためにスクリュー機構を使用する。
• 素材： 負荷要件や用途に応じて、スチールやアルミニウムなどの耐久性のある素材で作られています。

機能比較

ジャック・ボルト

• 主な機能 重機の精密固定と微調整。
• アプリケーション 製造業、石油化学、航空産業で、ポンプ、プレス、CNCマシンのアライメントなどの作業に使用。
• 調整能力： 機械が正確に位置決めされるように、インクリメンタルで正確な調整を提供します。

ジャックスクリュー：

• 主な機能 ジャックスクリューは、さまざまな部品の持ち上げ、位置決め、固定に最適です。
• アプリケーション 梁を持ち上げたり、構造物を水平にしたりする建築分野や、PCBやコネクターを固定する電子機器分野では一般的。
• 調整能力： 制御された直線運動が可能なため、精密な高さ調整が必要な用途に適しています。

クロスアプリケーション

ジャッキボルトとジャッキスクリューにはそれぞれ主要な領域があるが、両方を効果的に活用できる場面もある。

両方が使われる状況

1. 機械の設置とアライメント
   • ジャック・ボルト 機械部品の正確なアライメントに使用され、安定性と精度を確保。
   • ジャックスクリュー： 据付の際、重い機械部品を持ち上げて位置決めし、必要なサポートを提供するために使用される。
2. 建設プロジェクト：
   • ジャック・ボルト 構造要素の微調整に使用し、適切なアライメントを確保することができる。
   • ジャックスクリュー： 梁やその他の重いコンポーネントを持ち上げ、水平にし、必要な高さ調整を行うために不可欠。
3. エレクトロニクス組立：
   • ジャック・ボルト 正確な位置決めが重要な重い電子部品の固定や位置合わせに便利。
   • ジャックスクリュー： 回路基板の取り付けやコネクタの固定によく使用され、安定した耐振動接続を保証する。

実践的な洞察と応用

アライメント効率

ジャックボルトは、スムーズなインクリメンタル調整を可能にすることで、産業機械のアライメントプロセスを簡素化します。この精度により、プライバーやハンマーの使用による非効率や潜在的な損傷を防ぎ、機械のスムーズな稼働を保証します。

機械の安定性

高い作業精度が要求される産業では、ジャックボルトは、高荷重や振動の下で、機械のアライメントを維持するために必要な安定性を提供します。この正確な締め付け能力は、産業機械の安全で効率的な運転に不可欠です。

建設ユーティリティ

ジャッキスクリューは、建設用途において必要不可欠な吊り上げ力と正確な制御を提供します。特に、様々な建設段階において構造部材を持ち上げ、安定させるのに役立ち、正確な設置に必要なサポートを提供します。

エレクトロニクス・セキュリティ

エレクトロニクス分野では、ジャックスクリューは、信頼性の高い耐振動接続を保証します。プリント基板やコネクタの固定に不可欠であり、電子アセンブリの長期的な信頼性にとって極めて重要な位置ずれや接続不良を防止します。

エレクトロニクスにおけるジャックスクリュー

定義と基本機能

ジャックスクリューは、精密な機械的調整と電子アセンブリの確実な接続のために設計されたねじファスナーです。一般的に、ねじ軸に工具を取り付けるための六角形または手動調整用のローレット加工が施されたヘッドを備えています。この設計により、制御されたインクリメンタルな動きが可能になり、精度が重要な用途に最適です。電子機器では、コネクタ、プリント回路基板（PCB）、およびエンクロージャ内のパネルを固定するためにジャックねじが一般的に使用されます。これにより、機械的および電気的な接続が安定し、振動や衝撃による緩みのリスクが低減されます。

電子ハードウェアへの応用

ジャックネジは、その精度と信頼性により、様々な電子アプリケーションに不可欠です。デバイス内の複数のプリント基板を取り付け、整列させる際に重要な役割を果たし、電気的導通と機械的完全性を確保します。基板同士を固定することで、電気的導通と機械的完全性を維持することができ、スタック設計やモジュール設計には不可欠です。ジャックネジの正確な調整機能により、基板が正しく配置され、電気的な問題につながる可能性のあるミスアライメントが防止されます。

コンピュータや通信機器などの電子機器では、D-subコネクタを固定するためにジャックネジが一般的に採用されている。これらのコネクタは、周辺機器とのインターフェースに使用され、ジャックネジは、コネクタとその相手ポート間の強固な接続を保証します。これにより、偶発的な切断が防止され、機器の安定した性能に不可欠な信号の信頼性が保証されます。

デザインと素材に関する考察

電子アプリケーションにおけるジャックネジの有効性は、その設計と材料特性に依存します。主な考慮事項は以下の通りです：

スレッドサイズと長さ

ジャックネジは、さまざまな部品の厚みに対応できるよう、さまざまなネジサイズと長さをご用意しています。適切なサイズを選択することで、コンポーネントを損傷することなく確実にフィットします。

素材の選択

ジャック・スクリューは通常、強度と耐食性のためにステンレス鋼で作られているか、または中程度の強度と導電性のために黄銅で作られています。場合によっては、特に繊細な回路での電気的短絡や干渉を防ぐために、ジャックネジにナイロンコーティングやその他の絶縁材料が施されていることもあります。

コーティングと仕上げ

耐食性と耐久性を高めるために、ジャッキスクリューは、黒酸化物や亜鉛メッキなどの材料でコーティングされている場合があります。これらの仕上げは、時間の経過とともに性能を低下させる可能性のある環境要因からねじを保護するのに役立ちます。

ヘッドの種類

ジャック・スクリューは、用途に応じて異なるヘッド・タイプを持つことができます。六角形の頭部は、レンチのかみ合わせを可能にし、安全でタイトなフィットを提供する一方、ローレット加工された頭部は、工具を必要とせずに手動で調整することができます。この汎用性により、ジャックネジは頻繁な調整や現場での修正が必要な用途に適しています。

比較ジャックスクリューとジャックボルトの比較

ジャックスクリューとジャックボルトは、どちらも精密な調整を行うものであるが、その用途や設計上の特徴は大きく異なる：

ジャックスクリューは、精度と電気的な配慮が最優先される電子機器用途向けに調整されています。対照的に、ジャックボルトは、堅牢な荷重支持と位置決めを必要とする機械的および工業的用途向けです。

実践的な使用例

ジャックネジは、様々な電子ハードウェアアプリケーションで信頼性と耐振動接続を確保するために不可欠です。正確な調整と確実なフィッティングを提供する能力は、電子アセンブリの性能と信頼性を維持するために不可欠です。

よくある質問

以下は、よくある質問に対する回答である：

ジャッキボルトは何に使うのですか？

ジャックボルトは、主に重機の設置、調整、メンテナンスの際の正確な位置決め、調整、仮固定のために使用される特殊なファスナーです。ジャッキボルトは、機器の制御された漸進的な動きを可能にし、多くの場合、1/1000インチ以内に収まるため、シャフトの位置合わせや機械の水平出しなどの作業に不可欠です。プライバーのような従来の工具とは異なり、ジャッキボルトは、そのねじ設計により、スムーズで微調整が可能なため、肉体的な労力を軽減し、機器損傷のリスクを最小限に抑えます。一般的には、機械のベースプレートに溶接またはボルトで固定され、設置の課題を克服するために付属品と一緒に使用することができます。アンカーボルトのように永続的な荷重を支えるようには設計されていませんが、ジャッキボルトは、頻繁な再位置決めや正確な位置合わせを必要とする状況で優れており、機械や産業用途での効率と精度を高めます。

ジャッキボルトはシャフトアライメントにどのように役立ちますか？

ジャックボルトは、機械の位置を調整するための制御された正確な方法を提供することで、シャフトのアライメントを支援します。ジャッキボルトは、水平方向（左右方向）の修正を可能にし、アライメントプロセスをよりスムーズで正確にします。調整中に機械を安定させることで、ジャッキボルトは不要な動きを防ぎ、アライメントの一貫性と信頼性を維持します。これは、ホールドダウンボルトを締め付ける際に特に重要で、ジャックボルトは横方向の動きを止めることができるため、ミスアライメントのリスクを減らすことができます。さらに、ジャッキボルトを使用すると、プライバーやハンマーのような従来の方法と比べて、機械に損傷を与えることなく、より制御された効率的な調整が可能になるため、アライメントプロセスがスピードアップします。

ジャッキボルトとアンカーボルトの違いは何ですか？

ジャックボルトとアンカーボルトは目的が異なり、用途も異なります。ジャックボルトは、主に重機械や設備の設置やメンテナンスの際の一時的な位置決め、正確な位置合わせ、微調整に使用される特殊なファスナーです。常時荷重を支える役割には設計されていませんが、機械の正確な調整や位置合わせに最適です。

一方、アンカーボルトは、構造物や機械をコンクリートや石積みの基礎に固定する永久的な固定に使用されます。アンカーボルトは、建設プロジェクトにおいて、梁や柱のような構造要素を固定するために重要であり、長期間にわたって大きな力に耐えることができる、強力で耐久性のある耐荷重接続を提供します。

ジャッキボルトが調整可能で、一時的な支持や緊張に使用されるのに対し、アンカーボルトは、建物や重いインフラストラクチャの構造的な安定性を提供するために、埋め込んだり、恒久的に固定したりします。

アンカーボルトよりジャッキボルトを選ぶべき時は？

一時的な位置決めや精密な位置合わせが必要な場面では、アンカーボルトよりもジャックボルトを選ぶべきです。ジャックボルトは、構造物に恒久的な変更を加えることなく、簡単に調整や微調整ができるように設計されています。特に、油圧システムや重機の設置など、定期的なメンテナンスや精密な位置合わせが必要な機械や装置の用途で役立ちます。ジャックボルトは、アンカーボルトの主な機能である長期的な耐荷重支持ではなく、頻繁な調整のための柔軟性が必要な小規模な用途に最適です。一方、アンカーボルトは、構造物や機械をコンクリートや石積みの基礎に固定するために使用され、建設プロジェクトでは、永続的な耐荷重接続を提供するために重要です。

ジャックボルトは電子機器に使用できますか？

ジャックボルトは通常、電子機器には使用されません。代わりに、同じようなタイプの締結具であるジャックねじが、電子機器ではより一般的に採用されています。ジャックネジは、プリント回路基板（PCB）、コネクタ、電子パネルなどの部品を固定するために広く利用されています。ジャックネジは、電子機器の機能にとって重要な、適切な位置合わせと電気的接触を確実にします。さらに、ジャックボルトは、効果的な熱放散のために部品間の特定の距離を維持するのに役立ち、さまざまな環境要件に適合するようにさまざまな材料で提供されています。したがって、ジャックボルトは電子機器には普及していませんが、ジャックネジはこの分野で同様の役割を果たしています。

回路基板にジャック・スクリューを取り付ける方法を教えてください。

回路基板にジャックねじを取り付けるには、まず基板を準備し、ジャックねじに正しく合う穴があらかじめ開けられていることを確認することから始めます。ジャックネジと、ワッシャーやスタンドオフなどの関連ハードウェアが、PCBの厚さと穴のサイズに適合していることを確認してください。

スタンドオフまたはベースとなる底部を下部PCBに固定し、取り付けを開始する。システムによっては、スタンドオフを所定の位置に押し込むか挿入する必要があります。

次に、コネクターを傷つけないように注意深くボードの位置を合わせます。ボードの表面を保護するため、必要に応じてワッシャを入れながら、ジャッ ク・スクリューを位置合わせした穴に挿入します。最初はジャック・スクリューを指で締め、基板を軽く固定し、最終調整を行います。
