배관에 사용되는 밸브의 종류: 전체 가이드

물, 가스 및 기타 중요한 유체를 공급하는 방대한 파이프 네트워크를 생각할 때 밸브의 중요한 역할을 즉시 고려하지 않을 수 있습니다. 하지만 흔히 간과되는 이 구성 요소는 배관 시스템의 숨은 영웅으로, 흐름을 제어하고 모든 것이 원활하게 작동하도록 보장합니다. 하지만 밸브의 종류가 너무 많기 때문에 어떤 밸브를 선택해야 할지 어떻게 알 수 있을까요? 이 종합 가이드에서는 배관 시스템에 사용되는 다양한 유형의 밸브를 살펴보고 그 기능과 용도를 비교해 보겠습니다. 게이트 밸브부터 볼 밸브, 그리고 그 사이의 모든 밸브에 이르기까지 각 유형의 필수 기능과 용도를 이해하는 데 도움이 될 것입니다. 여러분의 필요에 맞는 밸브를 알아볼 준비가 되셨나요? 지금 바로 시작하세요!

배관에 사용되는 밸브의 종류 전체 가이드

밸브 유형 소개

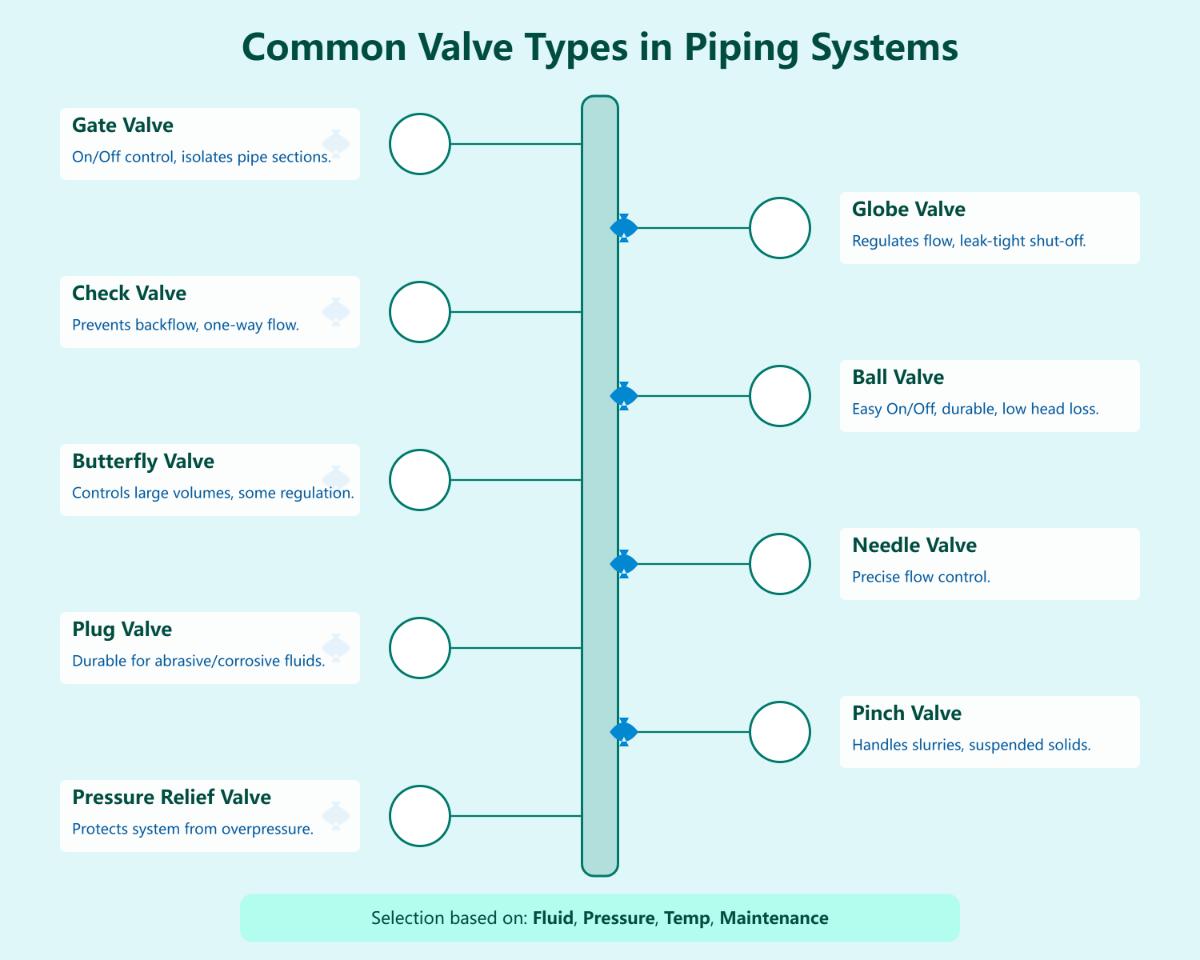

밸브 유형 개요

밸브는 유체 흐름을 제어, 조절 및 지시함으로써 배관 시스템에서 중요한 역할을 합니다. 특정 애플리케이션에 적합한 밸브를 선택하려면 다양한 유형의 밸브를 이해하는 것이 필수적입니다.

일반적인 밸브 유형

볼 밸브

볼 밸브는 중앙에 구멍이 뚫린 구형 볼이 회전하여 유체 흐름을 제어하며 90도만 돌려서 열거나 닫을 수 있는 빠른 작동이 특징입니다. 내구성이 뛰어나고 밀폐력이 뛰어나 차단 용도에 이상적입니다.

주요 기능: 빠른 작동, 단단한 밀봉, 낮은 유지보수.
일반적인 애플리케이션: 온/오프 제어, 수도 및 가스 시스템, 화학 처리.

게이트 밸브

게이트 밸브는 평평한 또는 쐐기 모양의 게이트를 사용하여 위아래로 움직여 유량을 제어합니다. 이 밸브는 최소한의 흐름 저항이 필요한 애플리케이션에 적합하며 일반적으로 격리 목적으로 사용됩니다.

주요 기능: 낮은 유량 저항으로 완전 개방 또는 완전 폐쇄 작업에 적합합니다.
일반적인 애플리케이션: 상수도 시스템, 폐수 처리, 석유 및 가스 파이프라인.

글로브 밸브

스로틀링과 정밀한 유량 제어를 위해 설계된 이 밸브는 매우 효과적입니다. 글로브 밸브는 유량을 제어하는 이동식 플러그 또는 디스크가 있는 글로브 모양의 몸체를 가지고 있습니다.

주요 기능: 정밀한 흐름 제어, 효과적인 스로틀링.
일반적인 애플리케이션: 물 분배, 연료 처리 시스템, 냉각 시스템.

체크 밸브

체크 밸브는 유체가 한 방향으로 흐르고 역류를 방지하도록 설계되었습니다. 유체 흐름이 역전되면 자동으로 닫혀 시스템이 효율적이고 안전하게 작동하도록 보장합니다.

주요 기능: 역류 방지, 자동 작동.
일반적인 애플리케이션: 펌핑 시스템, 폐수 관리, HVAC 시스템.

버터플라이 밸브

버터플라이 밸브는 유체 흐름을 제어하는 회전 디스크로 구성됩니다. 작고 가벼우며 저압 방울이 있는 대용량 애플리케이션에 적합합니다.

주요 기능: 컴팩트한 디자인, 가벼운 무게, 대용량 흐름에 적합.
일반적인 애플리케이션: 수처리, 공기 공급 시스템, 식음료 가공.

니들 밸브

니들 밸브는 바늘 모양의 플런저를 통해 정밀한 유량 제어를 제공합니다. 이 밸브는 정확한 조정이 필요한 애플리케이션에 이상적이며 일반적으로 작은 직경의 배관 시스템에 사용됩니다.

주요 기능: 정밀한 유량 제어, 작은 직경의 파이프에 적합.
일반적인 애플리케이션: 계량 시스템, 계측, 유압 시스템.

플러그 밸브

플러그 밸브는 원통형 플러그를 사용하여 유량을 제어합니다. 이 밸브는 단단한 차단 기능을 제공하며 연마성 또는 부식성 유체를 처리하는 데 적합합니다.

주요 기능: 연마성 유체에 적합한 밀폐형 차단.
일반적인 애플리케이션: 화학 처리, 슬러리 처리, 석유 및 가스 파이프라인.

핀치 밸브

핀치 밸브는 유량을 조절하기 위해 꼬집는 유연한 슬리브를 활용합니다. 특히 부유 물질이 있는 슬러리 및 유체를 처리하는 데 효과적입니다.

주요 기능: 슬러리 취급에 효과적이며 유지보수가 적습니다.
일반적인 애플리케이션: 광업 운영, 폐수 처리, 식품 가공.

압력 릴리프 밸브

압력 릴리프 밸브는 시스템에서 과도한 압력을 자동으로 방출하여 과압을 방지합니다. 이러한 밸브는 장비를 보호하고 안전한 작동을 보장하는 데 매우 중요합니다.

주요 기능: 자동 압력 해제, 시스템 무결성 보호.
일반적인 애플리케이션: 보일러, 압력 용기, 가스 저장 시스템.

밸브의 분류

밸브는 기능, 끝단 연결 유형 및 작동 방식에 따라 분류할 수 있습니다.

기능: 차단 밸브, 조절 밸브, 안전 릴리프 밸브, 역류 방지 밸브, 특수 목적 밸브.
연결 종료: 나사산, 플랜지, 맞대기 용접, 소켓 용접, 웨이퍼, 러그 엔드.
작동: 수동(수작업), 작동식(모터 또는 공압 시스템), 자동(특정 유량 조건에 따라).

밸브 선택 시 주요 고려 사항

올바른 밸브를 선택하려면 유체 유형, 작동 압력, 온도 조건, 유량 제어, 격리 또는 압력 완화 등 필요한 특정 기능을 고려해야 합니다. 올바른 선택은 배관 시스템의 효율적인 작동, 안전 및 비용 효율성을 보장합니다.

배관 시스템의 밸브 애플리케이션

배관 시스템 개요

배관 시스템은 액체, 가스, 슬러리 등의 유체를 한 장소에서 다른 장소로 운반하기 위해 다양한 산업에서 필수적입니다. 이러한 시스템은 효율적이고 안전한 유체 흐름을 보장하기 위해 함께 작동하는 파이프, 피팅, 밸브 및 기타 구성 요소로 구성됩니다. 밸브는 이러한 시스템의 핵심 구성 요소로서 유량 제어, 유체 이동 방향 지정, 안전 보장 등 다양한 기능을 수행합니다.

다양한 배관 애플리케이션에서 밸브의 중요성

밸브는 유체 흐름과 압력을 조절하고 흐름을 시작 또는 중지하며 역류를 방지하고 과도한 압력을 완화하여 안전하고 효율적인 시스템 작동에 필수적인 역할을 합니다. 적절한 밸브를 선택하는 것은 시스템 성능을 최적화하고 신뢰성을 보장하는 데 매우 중요합니다.

실제 사례 및 사례 연구

물 공급 시스템

급수 시스템에서 밸브는 물 분배를 제어하는 데 중요한 역할을 합니다. 예를 들어, 게이트 밸브는 일반적으로 유지보수 또는 수리를 위해 파이프 라인의 섹션을 분리하는 데 사용됩니다. 빠른 작동과 단단한 밀봉으로 잘 알려진 볼 밸브는 주거용 및 상업용 수도관에서 온/오프 제어를 위해 자주 사용됩니다.

석유 및 가스 파이프라인

석유 및 가스 파이프라인은 고압 및 고온 조건을 처리하기 위해 내구성과 신뢰성이 뛰어난 밸브가 필요합니다. 게이트 밸브는 전체 보어와 최소한의 흐름 저항을 제공하는 기능 때문에 자주 사용됩니다. 체크 밸브는 유체가 의도한 방향으로만 흐르도록 하여 역류를 방지하는 데 매우 중요합니다.

화학 처리

화학 처리 플랜트에서는 안전과 효율성을 유지하기 위해 유체 흐름을 정밀하게 제어해야 합니다. 글로브 밸브는 유량을 조절하고 정밀하게 제어할 수 있기 때문에 이러한 애플리케이션에 이상적입니다. 버터플라이 밸브는 컴팩트한 디자인으로 대구경 파이프라인에서 최소한의 압력 강하로 유량을 조절하는 데 사용됩니다.

HVAC 시스템

난방, 환기 및 공조(HVAC) 시스템에서 밸브는 냉각수 및 기타 유체의 흐름을 제어하며, 볼 밸브는 신뢰성과 사용 편의성으로 인기가 높습니다. 압력 릴리프 밸브는 과압 상태로부터 시스템을 보호하고 안전을 보장하며 손상을 방지하는 데 매우 중요합니다.

폐수 처리

폐수 처리장에서는 부유 물질이 포함된 다양한 유체를 처리합니다. 핀치 밸브는 막힘 없이 유량을 제어할 수 있기 때문에 이러한 용도에 특히 효과적입니다. 또한 체크 밸브는 오염된 물의 역류를 방지하여 처리 공정의 무결성을 보호하는 데 필수적입니다.

밸브의 분류

밸브는 기능, 작동 메커니즘, 끝단 연결부 및 구성 재료에 따라 분류할 수 있습니다. 이러한 분류는 특정 애플리케이션에 적합한 밸브를 선택해 최적의 성능과 안전을 보장하는 데 도움이 됩니다.

기능: 격리, 조절, 압력 완화, 복귀 불가.
작동 메커니즘: 수동, 자동, 공압.
엔드 커넥션: 나사, 플랜지, 맞대기 용접, 소켓 용접, 웨이퍼.
건축 자재: 스테인리스 스틸, 청동, PVC 등

밸브 선택 시 주요 고려 사항

배관 시스템용 밸브를 선택할 때는 몇 가지 요소를 고려해야 합니다:

유체 유형: 유체마다 부식을 방지하고 호환성을 보장하기 위해 특정 재료로 제작된 밸브가 필요합니다.
압력 및 온도 조건: 밸브는 시스템의 작동 압력과 온도를 견딜 수 있어야 합니다.
유지 관리 및 내구성: 밸브는 유지 관리의 용이성과 예상 수명을 기준으로 선택해야 합니다.

배관 시스템 설계자는 다양한 유형의 밸브와 그 응용 분야를 이해함으로써 시스템 성능을 향상하고 안전을 보장하며 비용 효율성을 달성할 수 있습니다.

밸브 메커니즘

로터리 모션 밸브

로터리 모션 밸브는 내부 부품을 회전시켜 유체의 흐름을 제어합니다. 이 밸브는 작동이 간단하며 일반적으로 90도만 돌리면 열리거나 닫힙니다. 일반적으로 빠른 차단이 필요한 곳에 사용됩니다.

볼 밸브

볼 밸브는 가운데에 구멍이 뚫린 구형 볼을 사용합니다. 볼을 90도 회전하면 구멍이 유체 흐름 경로와 정렬되어 유체가 통과할 수 있습니다. 볼을 다시 회전하면 흐름이 차단됩니다.

메커니즘: 보어가있는 회전 공.
애플리케이션: 차단 애플리케이션, 수도 및 가스 시스템, 화학 공정에 이상적입니다.

버터플라이 밸브

버터플라이 밸브는 중심 축을 중심으로 회전하는 디스크가 특징입니다. 디스크는 나비의 날개처럼 회전하면서 흐름을 허용하거나 차단하는 역할을 합니다.

메커니즘: 회전 디스크.
애플리케이션: 수처리 및 공기 공급 시스템과 같은 대용량 저압 낙하 애플리케이션에 적합합니다.

플러그 밸브

플러그 밸브는 밸브 본체 내에서 회전하는 원통형 또는 테이퍼형 플러그를 사용하여 유량을 제어합니다. 플러그의 위치에 따라 흐름의 개방 또는 폐쇄 여부가 결정됩니다.

메커니즘: 회전하는 원통형 플러그.
애플리케이션: 고압 시스템, 부식성 환경, 화학 처리.

리니어 모션 밸브

리니어 모션 밸브는 내부 부품을 직선으로 움직여 유체 흐름을 제어합니다. 이 밸브는 정밀한 유량 제어에 자주 사용되며 밀폐력을 제공할 수 있습니다.

게이트 밸브

게이트 밸브는 위아래로 움직이는 게이트를 사용하여 흐름을 시작하거나 중지하며, 일반적으로 완전히 열리거나 닫힌 위치에서 사용됩니다.

메커니즘: 게이트의 선형 이동.
애플리케이션: 상수도 시스템, 석유 및 가스 파이프라인, 폐수 처리.

글로브 밸브

글로브 밸브에는 지구본 모양의 몸체 내부에서 위아래로 움직여 유량을 조절하는 이동식 플러그 또는 디스크가 있습니다. 스로틀링 및 정밀한 유량 제어에 이상적입니다.

메커니즘: 디스크의 선형 이동.
애플리케이션: 물 분배, 연료 처리 시스템 및 냉각 시스템.

니들 밸브

니들 밸브는 바늘 모양의 플런저를 사용하여 유량을 정밀하게 제어합니다. 계량 및 계측과 같이 정밀한 유량 조정이 필요한 시스템에 이상적입니다.

메커니즘: 바늘 모양의 플런저가 선형으로 움직입니다.
애플리케이션: 계량 시스템, 계측 및 유압 시스템.

1/4 회전 밸브

1/4 회전 밸브는 회전식 모션 밸브의 하위 집합으로, 90도만 돌리면 완전 개방에서 완전 폐쇄로 이동할 수 있습니다. 빠른 작동과 사용 편의성으로 잘 알려져 있습니다.

볼 밸브(1/4 회전)

앞서 언급했듯이 볼 밸브는 구멍이 있는 회전하는 볼을 사용합니다. 1/4 회전으로 흐름을 정렬하거나 차단할 수 있어 빠르고 쉽게 작동할 수 있습니다.

버터플라이 밸브(1/4 회전)

버터플라이 밸브는 디스크를 90도 돌려서 열거나 닫을 수 있도록 설계되었습니다. 이러한 빠른 동작 덕분에 빠른 유량 제어가 필요한 애플리케이션에 적합합니다.

플러그 밸브(1/4 회전)

회전식 플러그가 있는 플러그 밸브도 1/4 회전 범주에 속합니다. 간단한 메커니즘으로 다양한 산업 환경에서 빠르게 작동할 수 있습니다.

자동 작동 밸브

자동 작동 밸브는 외부 제어 없이도 유체 흐름과 압력에 따라 자동으로 작동합니다.

체크 밸브

체크 밸브는 흐름이 역전되면 자동으로 닫혀 역류를 방지합니다. 유체가 한 방향으로만 흐르도록 보장합니다.

메커니즘: 흐름 방향에 따라 자동으로 작동합니다.
애플리케이션: 펌핑 시스템, 폐수 관리 및 HVAC 시스템.

압력 릴리프 밸브

압력 릴리프 밸브는 과도한 압력을 자동으로 방출하여 시스템이 과압되지 않도록 보호합니다. 이러한 밸브는 시스템 안전을 유지하는 데 매우 중요합니다.

메커니즘: 자동 압력 해제.
애플리케이션: 보일러, 압력 용기 및 가스 저장 시스템.

일반적인 밸브 유형

게이트 밸브

게이트 밸브는 게이트를 들어 올려 유체의 경로를 차단함으로써 유체 흐름을 제어합니다. 게이트 밸브는 주로 온/오프 제어용으로 설계되었으며 스로틀링 용도로 사용해서는 안 됩니다.

주요 기능: 낮은 유량 저항, 단단한 밀봉, 완전 개방 또는 완전 폐쇄 작업에 적합합니다.
디자인: 라이징 및 비라이징 스템 디자인으로 제공됩니다.

일반적인 애플리케이션

게이트 밸브는 일반적으로 상수도 시스템, 폐수 처리, 석유 및 가스 파이프라인과 같이 밸브가 완전히 열리거나 완전히 닫히는 애플리케이션에 사용됩니다.

글로브 밸브

글로브 밸브는 파이프 라인의 유량 조절을 위해 설계되었습니다. 게이트 밸브보다 스로틀링에 더 효과적이며 내부 배플과 이동식 플러그 또는 디스크가 있는 지구본 모양의 몸체가 특징인 정밀한 유량 제어에 사용할 수 있습니다.

주요 기능: 정밀한 유량 제어, 효과적인 스로틀링, 게이트 밸브에 비해 높은 압력 강하.
디자인: Z형, Y형, 앵글형 등 다양한 구성으로 제공됩니다.

일반적인 애플리케이션

글로브 밸브는 물 분배, 연료 처리 시스템, 냉각 시스템과 같이 조절 제어가 필요한 애플리케이션에 적합합니다.

체크 밸브

체크 밸브는 유체가 한 방향으로 흐르도록 하여 역류를 방지하고 장비를 보호합니다.

주요 기능: 역류 방지, 자동 작동.
유형: 스윙 타입, 리프트 타입, 이중 플레이트 타입, 스톱 체크 밸브.

일반적인 애플리케이션

체크 밸브는 펌핑 시스템, 폐수 관리, HVAC 시스템 및 역류로 인해 손상이나 안전 위험이 발생할 수 있는 모든 애플리케이션에 사용됩니다.

볼 밸브

볼 밸브는 회전하는 구형 볼을 사용하여 유체 흐름을 제어하며 내구성과 밀폐력이 뛰어난 것으로 알려져 있습니다.

주요 기능: 빠른 작동, 단단한 밀봉, 낮은 유지보수.
디자인: 일반적으로 고압 및 부식성 환경을 위해 스테인리스 스틸, 황동 또는 합금강으로 제작된 1/4 회전 밸브입니다.

일반적인 애플리케이션

볼 밸브는 수도 및 가스 시스템, 화학 처리 및 일반 산업 분야의 차단 애플리케이션에 이상적입니다.

버터플라이 밸브

버터플라이 밸브는 회전 디스크를 사용하여 유체의 흐름을 제어하며, 가볍고 컴팩트하며 빠른 차단 기능을 제공합니다.

주요 기능: 컴팩트한 디자인, 가볍고 저압 방울이 있는 큰 흐름에 적합합니다.
디자인: 폐수 및 발전소에서 자주 사용되는 중앙 장착형 디스크.

일반적인 애플리케이션

버터플라이 밸브는 수처리, 공기 공급 시스템, 식음료 가공 및 대용량 유량 제어가 필요한 애플리케이션에 사용됩니다.

니들 밸브

니들 밸브는 소구경 배관 시스템에서 유체 흐름을 정밀하게 제어할 수 있습니다. 정확한 조정이 필요한 애플리케이션에 이상적입니다.

주요 기능: 정밀한 유량 제어, 작은 직경의 파이프에 적합.
디자인: 일반적으로 계량 및 계측에서 정밀한 유량 조정에 사용됩니다.

일반적인 애플리케이션

니들 밸브는 계량 시스템, 계측, 유압 시스템 및 미세 유량 제어가 필요한 기타 애플리케이션에 사용됩니다.

핀치 밸브

핀치 밸브는 유연한 슬리브를 꼬집어 유체 흐름을 조절하므로 연마성 또는 부식성 유체 및 슬러리를 처리하는 데 적합합니다.

주요 기능: 슬러리 취급에 효과적이며 유지보수가 적습니다.
디자인: 소매를 집어넣을 수 있는 외부 메커니즘이 있는 심플한 디자인.

일반적인 애플리케이션

핀치 밸브는 부유 물질이 있는 슬러리 및 유체를 처리해야 하는 광산 작업, 폐수 처리 및 식품 가공에 사용됩니다.

플러그 밸브

플러그 밸브는 회전하는 플러그를 사용하여 유량을 제어합니다. 단단히 차단할 수 있으며 마모성 또는 부식성 유체를 처리하는 데 적합합니다.

주요 기능: 연마성 유체에 적합한 밀폐형 차단.
디자인: 원통형 플러그를 닫으면 단단히 밀폐됩니다.

일반적인 애플리케이션

플러그 밸브는 화학 처리, 슬러리 처리, 석유 및 가스 파이프라인, 부식성 유체와 관련된 애플리케이션에 사용됩니다.

압력 릴리프 밸브

압력 릴리프 밸브는 설정된 한계를 초과하면 시스템에서 압력을 자동으로 방출하여 과압 손상으로부터 시스템을 보호합니다.

주요 기능: 자동 압력 해제, 시스템 무결성 보호.
디자인: 애플리케이션 요구 사항에 따라 다양한 디자인을 사용할 수 있습니다.

일반적인 애플리케이션

압력 릴리프 밸브는 보일러, 압력 용기, 가스 저장 시스템 및 과압으로 인해 손상이나 안전 위험이 발생할 수 있는 모든 애플리케이션에서 매우 중요합니다.

밸브의 분류

밸브는 기능, 작동 및 끝단 연결에 따라 분류할 수 있습니다.

기능: 격리, 규제, 안전 릴리프 및 역류 방지 밸브.
운영: 회전식(예: 볼, 버터플라이), 선형(예: 게이트, 글로브) 및 자체 작동식(예: 체크 밸브).
엔드 커넥션: 플랜지, 나사산, 맞대기 용접, 소켓 용접, 웨이퍼 및 러그.

밸브 선택 기준

공정 플랜트에서는 상당한 비용과 효율적인 운영이 필요하기 때문에 올바른 밸브 유형을 선택하는 것이 중요합니다. 고려해야 할 요소에는 애플리케이션 요구 사항, 매체 특성, 압력 및 온도 조건, 유지보수 요구 사항 등이 포함됩니다.

밸브 선택 기준

배관 시스템용 밸브를 선택할 때는 먼저 밸브의 주요 기능을 파악하는 것이 중요합니다. 밸브는 격리, 유량 제어, 압력 조절, 역류 방지 등 다양한 용도로 사용될 수 있습니다. 주요 기능을 결정하면 용도에 적합한 밸브의 유형을 좁히는 데 도움이 됩니다.

절연 밸브

게이트, 볼, 버터플라이 밸브와 같은 차단 밸브는 주로 유체의 흐름을 차단하는 데 사용됩니다. 이러한 밸브는 유지보수 및 비상 차단 상황에 필수적입니다.

유량 제어 밸브

글로브 밸브와 다이어프램 밸브를 포함한 유량 제어 밸브는 시스템 내의 유량 또는 압력을 조절합니다. 이러한 밸브는 유체 흐름을 정밀하게 조정해야 하는 애플리케이션에 이상적입니다.

체크 밸브

체크 밸브는 유체가 한 방향으로만 흐르도록 하여 역류를 방지합니다. 체크 밸브는 장비를 보호하고 시스템 효율성을 유지하는 데 매우 중요합니다.

유체 특성

시스템의 유체 유형은 점도, 부식성, 고체 또는 스케일 포함 여부 등 밸브 선택에 영향을 미칩니다.

점성

고점도 유체에는 막힘 없이 원활한 작동을 보장하는 두꺼운 물질을 처리하도록 설계된 밸브가 필요합니다.

부식성

부식성 유체에는 스테인리스 스틸 또는 특수 합금과 같이 화학 반응에 강한 재질로 만들어진 밸브가 필요합니다.

솔리드 및 스케일링

고체가 포함되어 있거나 스케일링이 발생하기 쉬운 유체에는 핀치 밸브와 같이 기능을 손상시키지 않고 입자상 물질을 처리할 수 있는 밸브가 필요합니다.

압력 및 온도 조건

밸브는 시스템의 작동 압력과 온도를 견뎌내야 신뢰성과 안전성을 보장할 수 있습니다.

압력 등급

누출이나 고장을 방지하기 위해 밸브의 압력 등급이 시스템의 요구 사항과 일치하는지 확인하세요.

온도 저항

밸브는 재료의 열화를 방지하고 일관된 성능을 보장하기 위해 유체의 온도 범위와 호환되어야 합니다.

재료 호환성

부식 및 기타 화학 반응을 방지하려면 배관 시스템 및 유체와 호환되는 밸브 재질을 선택하는 것이 중요합니다. 스테인리스 스틸은 부식성 및 고압 환경에 이상적이며, 황동은 비부식성 유체 및 중간 정도의 압력에 적합하고 PVC는 저압, 비부식성 애플리케이션에 적합합니다.

유지 관리 및 공간 제약

유지보수의 용이성과 공간 가용성은 실용적인 고려 사항입니다. 밸브는 긴 가동 중단 시간 없이 일상적인 유지 관리 및 수리를 위해 접근할 수 있어야 합니다.

유지 관리 요구 사항

유지 관리가 쉽고 수명이 긴 밸브를 선택하면 운영 비용을 절감할 수 있습니다.

공간 가용성

특히 공간이 제한된 시스템에서 밸브 설치에 필요한 물리적 공간을 고려하세요.

규정 준수

선택한 밸브가 ASME 및 API와 같은 관련 산업 표준 및 규정을 준수하는지 확인합니다. 규정 준수는 밸브가 안전 및 성능 요구 사항을 충족함을 보장합니다.

설치 고려 사항

최적의 밸브 성능을 위해서는 올바른 설치가 필수적입니다. 난류를 최소화하고 효율적인 작동을 보장하기 위해 양쪽에 충분한 직선 배관이 있는 밸브를 배치합니다.

배치

밸브를 전략적으로 배치하여 유지 관리 및 운영 효율을 높일 수 있습니다.

오리엔테이션

수직 배관에는 축류 체크 밸브를 사용하여 수격 현상을 방지하고 원활한 흐름을 보장하세요.

배관 조인트

용접, 플랜지 또는 나사 연결과 같은 시스템 요구 사항 및 코드 제한 사항에 따라 적절한 배관 조인트를 선택합니다.

밸브 유지보수 팁

밸브 유형별 유지보수 팁

최적의 성능과 수명을 보장하려면 밸브의 적절한 유지보수가 필수적입니다. 밸브 유형에 따라 고유한 특징과 기능을 해결하기 위한 특정 유지 관리 기술이 필요합니다. 다음은 다양한 밸브 유형에 대한 몇 가지 주요 유지 관리 팁입니다:

게이트 밸브

래핑 머신을 사용하여 밸브 시트와 디스크를 매끄럽게 하여 밀봉을 강화하고 누출을 방지합니다.
사고를 방지하기 위해 유지보수를 수행하기 전에 항상 시스템 압력을 완화하세요.
밸브 시트와 디스크의 부식 및 마모 징후를 주기적으로 점검하여 제대로 작동하는지 확인합니다.

글로브 밸브

밸브 시트와 스템을 정기적으로 연마하고, 움직이는 모든 부품에 윤활유를 발라 마모를 방지하고, 씰과 오링을 주기적으로 점검 및 교체하여 밀폐 상태를 유지합니다.
누출을 방지하기 위해 제조업체의 사양에 따라 볼트와 너트를 조여야 합니다.

볼 밸브

볼과 시트를 자주 윤활하여 매끄러운 밀폐 상태를 유지하고 마모를 방지하세요.
누수 및 잠재적 손상을 방지하기 위해 볼트와 너트를 점검하고 권장 토크에 맞게 조입니다.
밸브 볼과 시트를 정기적으로 연마하여 단단히 밀폐하고 최적의 성능을 보장합니다.

버터플라이 밸브

씰을 주기적으로 검사하고 교체하여 효과적인 씰링 성능을 유지하세요.
밸브 작동에 영향을 줄 수 있는 이물질이 쌓이지 않도록 정기적으로 밸브를 청소하세요.

체크 밸브

역류를 방지하고 시스템 효율성을 유지하기 위해 밸브가 올바른 흐름 방향으로 설치되었는지 확인하세요.
밸브 시트와 디스크에 마모 또는 손상 징후가 있는지 검사하여 제대로 작동하는지 확인합니다.

압력 릴리프 밸브

밸브의 부식 여부를 정기적으로 검사하고 부식된 부품을 교체하여 안전과 성능을 유지하세요.
내부 부품을 청소하여 이물질을 제거하고 밸브가 올바르게 작동하는지 확인합니다.

모든 밸브 유형에 대한 일반적인 유지보수 팁

밸브가 배관 시스템에 올바르게 정렬되어 있고 제조업체 지침에 따라 설치되었는지 확인합니다.
정기적으로 누수를 검사하고 즉시 해결하여 시스템 손상을 방지하고 효율성을 보장하세요.
밸브를 정기적으로 청소하여 이물질을 제거하고 움직이는 부품에 윤활유를 발라 마모를 줄이세요.
밸브 유형 및 시스템 요구 사항에 따라 유지보수 일정을 수립하여 일관된 성능을 보장하세요.
유지보수 중에는 항상 안전 지침을 준수하여 사고를 방지하고 직원의 안전을 보장하세요.

밸브는 유량을 제어하고 압력을 조절하며 안전을 보장하는 데 사용되는 배관 시스템의 중요한 구성 요소입니다. 다양한 유형의 밸브와 특정 용도를 이해하는 것은 주어진 시스템에 적합한 밸브를 선택하는 데 필수적입니다.

주요 밸브 유형

볼 밸브

볼 밸브는 가운데에 구멍이 뚫린 구형 볼을 사용하여 유량을 제어합니다. 볼을 90도 회전시키면 구멍이 유체 경로와 정렬되어 유체가 통과할 수 있습니다. 이 밸브는 빠른 작동과 단단한 밀봉 기능으로 인해 온오프 애플리케이션에 이상적입니다.

주요 기능: 빠른 작동, 단단한 밀봉, 낮은 유지보수.
일반적인 애플리케이션: 수도 및 가스 시스템, 화학 처리 및 일반 차단 애플리케이션.

게이트 밸브

주로 격리에 사용되는 게이트 밸브는 최소한의 유량 저항과 완전 개방 또는 폐쇄 작동이 필요한 애플리케이션에 이상적입니다. 게이트 밸브는 유체 경로에서 게이트를 들어올려 유체 흐름을 제어합니다.

주요 기능: 낮은 유량 저항, 절연에 적합.
일반적인 애플리케이션: 상수도 시스템, 폐수 처리, 석유 및 가스 파이프라인.

글로브 밸브

글로브 밸브는 유량 조절용으로 설계되었으며 스로틀링 애플리케이션에 매우 효과적입니다. 글로브 밸브는 유량을 제어하기 위해 움직일 수 있는 플러그 또는 디스크가 있는 지구본 모양의 몸체를 가지고 있습니다.

주요 기능: 정밀한 흐름 제어, 효과적인 스로틀링.
일반적인 애플리케이션: 물 분배, 연료 처리 시스템 및 냉각 시스템.

체크 밸브

체크 밸브는 역류를 방지하여 유체가 한 방향으로만 흐르도록 합니다. 이 밸브는 흐름이 역전되면 자동으로 닫히기 때문에 시스템 효율성과 안전성을 유지하는 데 필수적입니다.

주요 기능: 역류 방지, 자동 작동.
일반적인 애플리케이션: 펌핑 시스템, 폐수 관리 및 HVAC 시스템.

버터플라이 밸브

버터플라이 밸브는 회전 디스크를 사용하여 유체 흐름을 제어합니다. 작고 가벼우며 빠른 차단 기능을 제공하므로 저압 강하가 있는 대용량 애플리케이션에 적합합니다.

주요 기능: 컴팩트한 디자인, 가벼운 무게, 대용량 흐름에 적합.
일반적인 애플리케이션: 수처리, 공기 공급 시스템, 식음료 가공.

밸브 선택 기준

올바른 밸브를 선택하려면 배관 시스템에서 최적의 성능과 안전을 보장하기 위해 다양한 요소를 고려해야 합니다.

애플리케이션 요구 사항

애플리케이션마다 밸브 선택에 영향을 미치는 특정 요구 사항이 있습니다. 예를 들어 고압 시스템에는 게이트 밸브를 사용해야 하는 반면, 정밀한 유량 제어 애플리케이션에는 글로브 밸브가 필요할 수 있습니다.

유체 특성

점도, 부식성, 고체 존재 여부 등 취급하는 유체의 유형은 밸브 재질과 디자인 선택에 영향을 미칩니다. 예를 들어 부식성 유체에는 스테인리스 스틸과 같은 내식성 소재로 제작된 밸브가 필요합니다.

압력 및 온도 조건

밸브는 시스템의 작동 압력과 온도를 견딜 수 있어야 합니다. 이를 통해 신뢰성을 보장하고 극한 조건에서 밸브 고장을 방지할 수 있습니다.

유지 관리 및 내구성

유지보수의 용이성과 내구성은 중요한 고려 사항입니다. 유지 관리가 쉽고 수명이 긴 밸브는 운영 비용과 가동 중단 시간을 줄여줍니다.

공간 제약

밸브 설치에 사용할 수 있는 물리적 공간이 선택에 영향을 미칠 수 있습니다. 버터플라이 밸브와 같은 컴팩트한 디자인은 큰 밸브가 맞지 않는 좁은 공간에 이상적입니다.

밸브를 선택할 때는 비용, 성능, 장기적인 이점의 균형을 맞추는 것이 중요합니다. 초기에 더 비싼 밸브는 내구성이 뛰어나고 유지보수 비용이 낮아 장기적으로 더 비용 효율적일 수 있습니다. 또한 선택한 밸브가 업계 표준 및 규정을 준수하는지 확인하면 안전과 성능의 신뢰성을 보장할 수 있습니다.

자주 묻는 질문

다음은 자주 묻는 질문에 대한 답변입니다:

배관 시스템에 사용되는 일반적인 밸브 유형에는 어떤 것이 있나요?

배관 시스템에 사용되는 일반적인 밸브 유형에는 게이트 밸브, 글로브 밸브, 체크 밸브, 볼 밸브, 버터플라이 밸브, 니들 밸브, 플러그 밸브, 핀치 밸브 및 압력 릴리프 밸브가 있습니다. 각 유형은 특정 기능을 수행하며 배관 시스템의 요구 사항에 따라 선택됩니다.

게이트 밸브는 주로 온/오프 제어에 사용되며 파이프의 섹션을 격리하는 데 이상적입니다. 글로브 밸브는 유량을 조절하고 누출을 차단하는 데 적합합니다. 체크 밸브는 역류를 방지하여 유체가 한 방향으로만 흐르도록 합니다. 볼 밸브는 온/오프 제어가 용이하고 헤드 손실이 적어 내구성이 뛰어납니다. 버터플라이 밸브는 약간의 조절 기능으로 많은 양을 제어하는 데 사용됩니다. 니들 밸브는 정밀한 유량 제어 기능을 제공하며, 플러그 밸브는 연마성 또는 부식성 유체에 내구성이 뛰어납니다. 핀치 밸브는 부유 물질이 있는 슬러리 및 액체를 처리하고 압력 릴리프 밸브는 과압으로부터 시스템을 보호합니다.

밸브의 선택은 유체의 종류, 압력, 온도 조건, 유지보수 필요성 등의 요인에 따라 달라집니다.

배관 시스템에서 다양한 밸브는 어떻게 작동할까요?

배관 시스템에서 밸브는 유체 흐름을 조절하고 제어하며 안전을 보장하는 필수 기능을 수행합니다. 밸브의 종류에 따라 고유한 메커니즘과 용도가 있습니다:

게이트 밸브 선형 모션을 사용하여 유체 흐름을 시작하거나 중지하고 닫을 때 단단히 밀봉하여 고압 시스템에 적합하며 유지 보수를 위해 파이프 라인 섹션을 격리합니다.
글로브 밸브 또한 선형 모션을 사용하지만 시작, 중지 및 유량 조절을 위해 설계되었습니다. 더 나은 차단 기능을 제공하며 정밀한 흐름 제어가 필요한 곳에 사용됩니다.
체크 밸브 한 방향으로만 흐름을 허용하고 유체가 올바르게 흐르면 자동으로 열리고 역류 시 닫혀 오염과 시스템 손상을 방지하여 역류를 방지합니다.
볼 밸브 는 볼을 사용하여 유량을 제어하는 1/4 회전 밸브로, 작동이 간편하고 밀폐가 잘되는 것으로 유명합니다. 온/오프 제어에 이상적이며 게이트 밸브보다 작고 가볍습니다.
버터플라이 밸브 1/4 회전 모션을 사용하여 최소한의 압력 강하로 많은 양의 유체를 처리하며, 컴팩트한 디자인과 낮은 압력 강하가 필요한 애플리케이션에 자주 사용됩니다.

각 밸브 유형은 유체 유형, 압력 조건, 필요한 유량 제어 정밀도 등 배관 시스템의 특정 요구 사항에 따라 선택됩니다.

게이트 밸브와 볼 밸브의 차이점은 무엇인가요?

게이트 밸브와 볼 밸브의 주요 차이점은 설계와 작동 방식에 있습니다. 게이트 밸브는 유체의 흐름을 제어하기 위해 위아래로 움직이는 평평한 또는 쐐기 모양의 게이트를 사용합니다. 완전히 열리거나 닫히려면 여러 번 돌려야 하므로 멀티턴 밸브입니다. 게이트 밸브는 최소한의 흐름 저항이 필요한 애플리케이션에 이상적이며 대형 파이프 라인 및 급수 시스템에서 자주 사용됩니다.

반면 볼 밸브는 중앙에 구멍이 뚫린 회전하는 볼을 사용하여 유체 흐름을 제어합니다. 1/4 회전(90도)으로 열리거나 닫을 수 있어 빠르고 효율적으로 차단할 수 있습니다. 볼 밸브는 단단한 밀봉 기능으로 잘 알려져 있으며 가스 및 화학 물질 취급과 같이 빠른 온/오프 제어가 필요한 애플리케이션에 자주 사용됩니다.

배관 시스템에서 글로브 밸브는 언제 사용해야 하나요?

유체 흐름을 정밀하게 제어해야 할 때는 배관 시스템에 글로브 밸브를 사용해야 합니다. 글로브 밸브는 유량을 부드럽게 조절할 수 있는 설계로 인해 조절 및 스로틀링 애플리케이션에 특히 효과적입니다. 석유 및 가스, 화학 처리 및 발전 산업과 같은 고압 및 고온 환경에 이상적입니다. 또한 글로브 밸브는 누출 방지 기능이 뛰어나고 내부 구성품에 쉽게 접근할 수 있는 상단 입구 설계로 인해 유지 관리가 비교적 쉽습니다. 그러나 글로브 밸브는 압력 강하가 발생할 수 있으며 일반적으로 게이트 밸브나 볼 밸브와 같은 다른 밸브 유형에 비해 더 비싸고 부피가 크다는 점을 고려해야 합니다.

특정 요구 사항에 적합한 밸브를 선택하려면 어떻게 해야 하나요?

특정 요구 사항에 적합한 밸브를 선택하려면 먼저 유체의 유형(액체, 가스, 슬러리), 점도, 부식성 등 시스템 내 유체의 특성을 고려하세요. 그런 다음, 밸브가 시스템이 작동하는 압력 및 온도 범위를 처리할 수 있는지 확인하세요. 유량과 필요한 유량 용량도 밸브의 유량 계수(Cv)가 시스템의 요구 사항과 일치하는지 확인하여 선택의 기준이 되어야 합니다.

다양한 유형의 밸브가 다양한 용도에 적합합니다. 예를 들어 볼 밸브는 밀폐가 필요한 차단 애플리케이션에 적합하고 글로브 밸브는 고압 시스템에서 정밀한 유량 제어에 더 적합합니다. 게이트 밸브는 최소한의 저항으로 온/오프 애플리케이션에 이상적이며, 체크 밸브는 역류를 방지합니다. 다이어프램 밸브는 최소한의 데드 스페이스가 필요한 시스템에서 정밀한 조절을 위해 사용됩니다.

수동 또는 자동 작동이 필요한지 여부와 필요한 누출 기밀 수준 등 운영 요구 사항을 고려하세요.

배관 시스템의 밸브를 유지 관리하기 위한 몇 가지 팁은 무엇인가요?

배관 시스템에서 밸브를 유지 관리하는 것은 효율적이고 안정적인 작동을 보장하는 데 필수적입니다. 다음은 게이트, 글로브 및 볼 밸브와 같은 일반적인 유형의 밸브를 유지 관리하기 위한 몇 가지 주요 팁입니다:

정기 청소: 오염 물질이 성능에 영향을 미치지 않도록 밸브, 특히 소모성 유체를 취급하는 밸브를 정기적으로 청소하세요. 적절한 세정제나 뜨거운 물을 사용하세요.
적절한 윤활: 스템 나사산과 씰과 같은 구성품에 윤활유를 발라 마찰과 마모를 최소화합니다. 이는 특히 게이트 및 플러그 밸브에 중요합니다.
누출 검사: 누출 여부를 정기적으로 점검하고 문제가 발생하면 즉시 해결하여 심각한 문제를 예방하세요.
예방적 유지 관리 예약: 밸브 유형, 작동 조건 및 사용 빈도를 고려하여 시스템의 요구 사항에 맞는 유지 관리 일정을 수립합니다.
운영 제한: 밸브가 지정된 압력 및 온도 한계 내에서 작동하는지 확인하여 조기 마모 및 고장을 방지하세요.
구성 요소 교체: 씰, 개스킷, 밸브 시트 등 마모된 부품을 정기적으로 점검하고 교체하여 최적의 성능을 유지하세요.

이 팁을 따르면 밸브의 수명을 연장하고 배관 시스템이 원활하게 작동하도록 할 수 있습니다.
