Bout- versus lasverbindingen: Een uitgebreide vergelijking

Op het gebied van constructie en techniek is het debat tussen bout- en lasverbindingen net zo oud als de constructies die ze ondersteunen. Elke methode heeft zijn eigen voordelen en beperkingen, waardoor ingenieurs en bouwers zich afvragen wanneer de ene echt superieur is aan de andere? Inzicht in de nuances van deze verbindingen is cruciaal, vooral als je rekening houdt met factoren zoals trillingsbelastingen, die de integriteit van een verbinding aanzienlijk kunnen beïnvloeden. Terwijl we ons verdiepen in de nieuwste AWS-normen voor constructielassen, leidt deze uitgebreide vergelijking u door de kostenimplicaties, sterkteanalyses en onderhoudsvereisten van zowel bout- als lasverbindingen. Of u nu de aardbevingsbestendigheid of de levenscycluskosten beoordeelt, de inzichten die u hier krijgt, zullen u voorzien van de kennis die nodig is om weloverwogen beslissingen te nemen voor uw projecten. Bent u klaar om te onderzoeken welke verbinding standhoudt onder druk?

Overzicht van bout- en lasverbindingen

Boutverbindingen

Boutverbindingen zijn een fundamentele methode in de bouw en techniek, die gebruikt wordt om constructiedelen veilig en betrouwbaar aan elkaar te bevestigen. Bij deze verbindingen worden bouten gebruikt, meestal A325 bouten in structurele toepassingen, om onderdelen aan elkaar te bevestigen via voorgeboorde gaten, waardoor ze eenvoudig te installeren zijn met standaard gereedschap en minimale gespecialiseerde vaardigheden.

Boutverbindingen worden gekenmerkt door hun eenvoudige installatie en de mogelijkheid om ze te demonteren indien nodig. De primaire onderdelen van een boutverbinding zijn de bout, moer en sluitring. Deze onderdelen werken samen om twee of meer constructiedelen vast te klemmen, waardoor een veilige verbinding ontstaat.

• Installatiegemak: Boutverbindingen zijn eenvoudig te installeren en vereisen vaak alleen standaardgereedschap en minimale gespecialiseerde vaardigheden.
• Aanpasbaarheid: Boutverbindingen kunnen worden aangepast of gedemonteerd, zodat wijzigingen of reparaties mogelijk zijn zonder de structurele onderdelen te beschadigen.
• Lagere initiële kosten: Over het algemeen zijn boutverbindingen goedkoper in termen van materiaal en arbeid dan lasverbindingen.

Boutverbindingen worden veel gebruikt in diverse bouw- en engineeringtoepassingen vanwege hun veelzijdigheid en betrouwbaarheid. Enkele veelgebruikte toepassingen zijn frames voor gebouwen, bruggenbouw en industriële installaties. Deze verbindingen zijn flexibel en sterk en kunnen thermische uitzetting en inkrimping opvangen.

Belangrijke onderdelen van boutverbindingen zijn A325-bouten en afschuifverbindingen. A325-bouten zijn bouten met een hoge sterkte die vaak worden gebruikt in constructiestaalverbindingen en zijn ontworpen om grote trek- en afschuifkrachten te weerstaan. Bij een afschuifverbinding ondervindt de bout krachten parallel aan het vlak van de verbinding, waardoor dit type verbinding geschikt is voor toepassingen waarbij de hoofdbelasting loodrecht op de as van de bout staat.

Gelaste verbindingen

Gelaste verbindingen zijn een andere essentiële methode voor het verbinden van constructiedelen en zorgen voor een permanente en sterke verbinding. Bij deze verbindingen worden de basismaterialen gesmolten en wordt er vulmateriaal toegevoegd om een doorlopende verbinding te creëren.

Gelaste verbindingen staan bekend om hun hoge sterkte en stijfheid, waardoor ze geschikt zijn voor toepassingen die een maximale structurele integriteit vereisen. Ze bieden een hoge sterkte en stijfheid en zorgen voor een continue verbinding die belastingen gelijkmatig verdeelt en de algehele sterkte van de constructie verbetert. Omdat er minder componenten nodig zijn, vereenvoudigen gelaste verbindingen het ontwerp en verminderen ze het aantal potentiële storingspunten. Lassen vereist echter gespecialiseerde apparatuur en hooggekwalificeerd personeel, waardoor de initiële kosten en de complexiteit van het project kunnen toenemen.

Gelaste verbindingen genieten de voorkeur in toepassingen waar een hoge sterkte en een permanente verbinding cruciaal zijn. Ze worden vaak gebruikt in hoogbouw, zware industriële constructies en esthetische projecten en bieden de nodige sterkte en stabiliteit voor hoge constructies en robuuste faciliteiten.

Tot de belangrijkste processen behoren hoeklassen en het voldoen aan de AWS-normen. Een hoeklas creëert een driehoekige doorsnede tussen twee oppervlakken die elkaar onder een hoek ontmoeten, waardoor het een veelzijdige optie is voor verschillende verbindingsconfiguraties. Naleving van de normen van de American Welding Society (AWS) garandeert de kwaliteit en veiligheid van lasverbindingen en zorgt voor betrouwbare en duurzame lassen in structurele toepassingen.

Vergelijkende analyse: Bout- versus lasverbindingen

Bij het vergelijken van bout- en lasverbindingen moet rekening worden gehouden met verschillende factoren om te bepalen welke methode het meest geschikt is voor een specifieke toepassing.

Sterkte en laadvermogen

Gelaste verbindingen bieden een hogere sterkte en stijfheid en zorgen voor een continue verbinding die de belasting gelijkmatig verdeelt. Hoewel ze over het algemeen minder sterk zijn dan lasverbindingen, kunnen boutverbindingen nog steeds voldoende draagvermogen leveren voor veel toepassingen.

Kosten en installatie

Gelaste verbindingen zijn meestal duurder omdat er vakmensen en gespecialiseerde apparatuur voor nodig zijn. Ze bieden echter een permanente oplossing met minimaal onderhoud. Boutverbindingen zijn over het algemeen goedkoper en gemakkelijker te installeren, waardoor ze voor veel projecten een kosteneffectieve optie zijn.

Flexibiliteit en aanpasbaarheid

Gelaste verbindingen zorgen voor een permanente verbinding, wat een nadeel kan zijn als er in de toekomst aanpassingen of demontage nodig zijn. Boutverbindingen bieden meer flexibiliteit, waardoor aanpassingen en demontage mogelijk zijn zonder de constructiedelen te beschadigen.

Door de kenmerken en voordelen van zowel bout- als lasverbindingen te begrijpen, kunnen ingenieurs en bouwprofessionals weloverwogen beslissingen nemen over de meest geschikte methode voor hun specifieke behoeften.

Kostenvergelijking: Bout- versus lasverbindingen

Bij het vergelijken van de initiële kosten van boutverbindingen en lasverbindingen moet rekening worden gehouden met materiaal-, installatie- en arbeidskosten.

Materiële kosten

• Boutverbindingen: Boutverbindingen kosten over het algemeen meer door de noodzaak van bouten, moeren en sluitringen, maar besparingen bij de installatie kunnen deze kosten compenseren.
• Gelaste verbindingen: Gelaste verbindingen hebben doorgaans lagere materiaalkosten omdat er minder onderdelen nodig zijn. De primaire materialen zijn de basismetalen en het toevoegmateriaal dat in het lasproces wordt gebruikt.

Installatiekosten

• Boutverbindingen: De installatie van boutverbindingen is over het algemeen goedkoper en eenvoudiger. Boutverbindingen kunnen snel worden gemonteerd met standaardgereedschap en vereisen geen gespecialiseerde arbeid, wat een aanzienlijke kostenbesparing oplevert.
• Gelaste verbindingen: Gelaste verbindingen vereisen gespecialiseerde apparatuur en geschoold personeel, waardoor de installatie duurder en tijdrovender is. De noodzaak van grondige inspectie en kwaliteitscontrole tijdens en na het lasproces kan de kosten verhogen.

Arbeidstarieven

• Boutverbindingen: Boutverbindingen profiteren van lagere arbeidskosten omdat standaard bouwvakkers ze kunnen installeren, in tegenstelling tot lasverbindingen waarvoor gecertificeerde lassers nodig zijn.
• Gelaste verbindingen: De arbeidstarieven voor lasverbindingen zijn hoger omdat er gecertificeerde lassers nodig zijn. Gekwalificeerde lassers worden hoger betaald en de complexiteit van de lastaken vereist hun expertise.

Levenscycluskosten

Naast de initiële kosten moet ook rekening worden gehouden met de levenscycluskosten van bout- en lasverbindingen, zoals onderhoud, duurzaamheid op lange termijn en reparatie- of vervangingskosten.

Onderhoudsvereisten

• Boutverbindingen: Boutverbindingen vereisen regelmatig onderhoud om ervoor te zorgen dat de bouten vast en stevig blijven zitten. Periodieke inspectie en aandraaien zijn nodig om te voorkomen dat ze loskomen door trillingen of andere externe factoren.
• Gelaste verbindingen: Gelaste verbindingen hebben over het algemeen minder onderhoud nodig dan boutverbindingen. Eenmaal goed geïnstalleerd vormen gelaste verbindingen een ononderbroken verbinding die na verloop van tijd minder snel loslaat.

Duurzaamheid op lange termijn

• Boutverbindingen: Hoewel boutverbindingen flexibiliteit en demontagegemak bieden, kan hun duurzaamheid op lange termijn worden aangetast door omgevingsfactoren zoals corrosie en vermoeidheid. Beschermende maatregelen, zoals coatings en regelmatige inspecties, zijn nodig om hun structurele integriteit te behouden.
• Gelaste verbindingen: Gelaste verbindingen bieden een hogere duurzaamheid op lange termijn dankzij hun ononderbroken verbinding. Ze zijn minder gevoelig voor losraken en beter bestand tegen omgevingsbelasting.

Kosten voor reparatie en vervanging

• Boutverbindingen: Reparatie en vervanging van boutverbindingen zijn relatief eenvoudig en kosteneffectief. Als een bout het begeeft of beschadigd raakt, kan deze eenvoudig worden vervangen zonder dat de algehele constructie noemenswaardig wordt verstoord.
• Gelaste verbindingen: Het repareren van lasverbindingen is complex en kostbaar omdat er vaak gesneden en opnieuw gelast moet worden, wat arbeidsintensief en tijdrovend is.

Vergelijkende analyse: Voor- en nadelen

Voor- en nadelen van boutverbindingen

Boutverbindingen zijn praktisch en veelzijdig in bouw- en constructieprojecten. Hier volgt een gedetailleerd overzicht van hun voor- en nadelen:

Voordelen

• Installatiegemak: Boutverbindingen kunnen snel en eenvoudig worden geïnstalleerd met standaardgereedschap, waardoor ze perfect zijn voor projecten met krappe deadlines. Deze eenvoud minimaliseert de behoefte aan gespecialiseerde arbeidskrachten en apparatuur.
• Flexibiliteit: Deze verbindingen maken demontage en hermontage mogelijk, wat gunstig is voor wijzigingen, reparaties of toekomstige uitbreidingen. Deze flexibiliteit is vooral nuttig bij tijdelijke constructies of wanneer aanpassingen worden verwacht.
• Kosteneffectiviteit: De initiële installatiekosten van boutverbindingen zijn over het algemeen lager dan die van lasverbindingen omdat de materiaal- en arbeidskosten lager zijn door het eenvoudige installatieproces.
• Inspectie en kwaliteitscontrole: Boutverbindingen zijn gemakkelijker te inspecteren en te controleren voor kwaliteitsborging. Visuele inspecties kunnen worden uitgevoerd zonder dat er geavanceerde apparatuur nodig is, wat zorgt voor betrouwbare prestaties.

Nadelen

• Sterkte: Boutverbindingen zijn doorgaans zwakker dan lasverbindingen. De aanwezigheid van boutgaten kan spanningsconcentraties introduceren, waardoor de structurele integriteit onder hoge belastingen in gevaar kan komen.
• Esthetische zorgen: Bij zichtbare bouwkundige projecten kunnen boutverbindingen er minder aantrekkelijk uitzien dan lasverbindingen vanwege de uitstekende bouten en moeren.
• Potentieel voor versoepeling: Bouten kunnen na verloop van tijd loskomen door trillingen of dynamische belastingen. Er is regelmatig onderhoud nodig om ervoor te zorgen dat de bouten goed vast blijven zitten, wat de kosten op lange termijn kan verhogen.

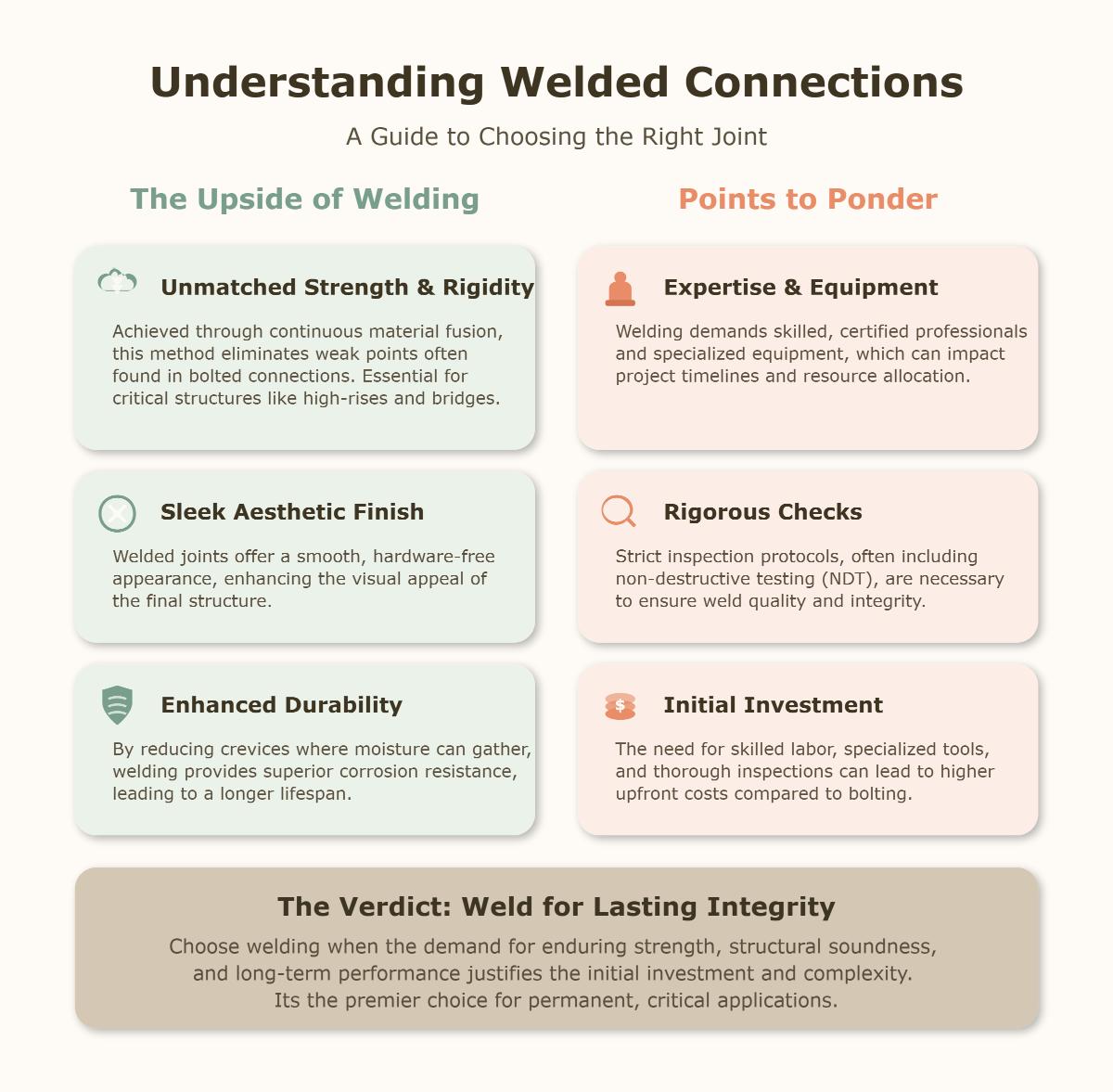

Voor- en nadelen van gelaste verbindingen

Gelaste verbindingen genieten de voorkeur vanwege hun sterkte en duurzaamheid. Hier volgt een diepgaande blik op hun voor- en nadelen:

Voordelen

• Sterkte: Gelaste verbindingen zorgen voor een continue en uniforme verbinding tussen constructiedelen, wat resulteert in een hogere sterkte en stijfheid. Dit maakt ze geschikt voor toepassingen met hoge belasting.
• Duurzaamheid: Eenmaal geïnstalleerd bieden gelaste verbindingen langdurige duurzaamheid met minimale onderhoudsbehoeften. De permanente aard van de las vermindert de kans op losraken na verloop van tijd.
• Veelzijdigheid: Lassen kan een grote verscheidenheid aan materialen en configuraties verbinden, waardoor het aangepast kan worden aan verschillende structurele vereisten. Deze veelzijdigheid is voordelig bij complexe ontwerpen.
• Esthetiek: Gelaste verbindingen zijn vaak visueel aantrekkelijker, vooral in architecturale structuren. Het naadloze uiterlijk van gelaste verbindingen kan de algehele esthetiek van het project verbeteren.

Nadelen

• Hogere initiële kosten: Lassen vereist geschoold personeel en gespecialiseerde apparatuur, wat de initiële installatiekosten verhoogt. Gecertificeerde lassers verdienen meer, wat bijdraagt aan de totale kosten.
• Inspectie moeilijkheid: Het inspecteren van lasverbindingen voor kwaliteitsborging is een grotere uitdaging en vereist vaak gespecialiseerde apparatuur en getraind personeel. Er worden vaak speciale testmethoden gebruikt om er zeker van te zijn dat de lassen sterk zijn.
• Stijfheid: Ondanks hun sterkte kunnen lasverbindingen door hun stijfheid de spanning in bepaalde constructies verhogen, waardoor extra ontwerpoverwegingen voor dynamische belastingen nodig zijn.

Vergelijkende analyse

Om de sterke en zwakke punten van bout- en lasverbindingen beter te begrijpen, kun je de volgende vergelijking bekijken:

De keuze tussen bout- en lasverbindingen hangt af van specifieke projectvereisten, zoals sterkte, kosten, flexibiliteit en esthetische overwegingen. Elke methode heeft zijn plaats in de moderne bouw en het kiezen van het juiste verbindingstype is cruciaal om de structurele integriteit en efficiëntie van een project te garanderen.

Sterkteanalyse: Belastbaarheid en prestaties

Laadvermogen

Bij het vergelijken van het draagvermogen van bout- en lasverbindingen moet rekening worden gehouden met sleutelfactoren zoals treksterkte, afschuifsterkte en structurele prestaties.

Boutverbindingen

Boutverbindingen hebben vaak een lagere treksterkte dan lasverbindingen. Een boutverbinding met een diagonaalmodel met 4 bouten kan bijvoorbeeld een maximale treksterkte van ongeveer 163,5 MPa bereiken. Boutverbindingen zijn echter voordelig vanwege hun vervormingstolerantie en flexibiliteit. Door slipkritische bouten te integreren met lassen kan het uiteindelijke draagvermogen worden vergroot, waardoor boutverbindingen ideaal zijn voor scenario's waar aanpasbaarheid en veerkracht bij dynamische belastingen nodig zijn.

Gelaste verbindingen

Gelaste verbindingen vertonen doorgaans een superieure treksterkte, met gegevens die maximale treksterkten tot 303,6 MPa aangeven bij gebruik van een stroom van 160A. De continue versmelting van het materiaal in gelaste verbindingen elimineert spanningsconcentraties veroorzaakt door boutgaten, wat resulteert in een hogere stijfheid en efficiënte verdeling van de belasting. Dit maakt ze geschikt voor toepassingen die een hoge structurele integriteit en een gelijkmatige verdeling van de belasting vereisen.

Prestaties onder seismische belastingen

Structurele prestaties onder seismische belastingen zijn cruciaal voor zowel bout- als lasverbindingen, vooral in gebieden waar aardbevingen voorkomen.

Verbindingen met bouten genieten de voorkeur in seismische zones vanwege hun flexibiliteit. Bouten met een hoge sterkte, zoals A325 of A490, helpen loskomen door trillingen te voorkomen doordat ze zijn voorgespannen. Dit maakt ze ideaal voor dynamische belastingsomstandigheden, waaronder seismische gebeurtenissen, waarbij flexibiliteit en energieverspreiding essentieel zijn.

Gelaste verbindingen hebben daarentegen extra vervormingsverbeteringen nodig om vergelijkbare prestaties te leveren onder seismische omstandigheden. Hoewel ze een uitstekende treksterkte hebben, zijn ze gevoelig voor vermoeiingsscheuren onder cyclische spanningen als gevolg van restkrimpspanningen. Het verbeteren van de vervormbaarheid en het gebruik van hybride benaderingen die lassen combineren met slipkritische bouten kunnen de vervormingscapaciteit en scheurvastheid verbeteren, waardoor ze geschikter worden voor seismische toepassingen.

Invloed op structurele integriteit

De structurele integriteit van bout- en lasverbindingen varieert op basis van belastingsomstandigheden en omgevingsfactoren.

Boutverbindingen bieden, ondanks hun lagere treksterkte, voordelen op het gebied van vervormingstolerantie en redundantie. Het geleidelijk afbreken van schroefdraad onder overbelasting kan worden beperkt door configuraties zoals 4-boutverbindingen te gebruiken, wat de redundantie en structurele integriteit verbetert. Bovendien vergemakkelijken boutverbindingen snelle montage en demontage, waardoor aanpassingen en reparaties in het veld mogelijk zijn zonder de constructie aan te tasten.

Gelaste verbindingen bieden een hoge structurele integriteit door continue verbindingen die belastingen gelijkmatig verdelen, waardoor spanningsconcentraties die gepaard gaan met boutgaten worden geëlimineerd. Dit verbetert de stijfheid en efficiëntie van de lastverdeling. Ze vereisen echter zorgvuldige ontwerpaanpassingen voor krimp en vakkundig werk, wat de betrouwbaarheid kan beïnvloeden als er niet goed mee wordt omgegaan.

Optimale toepassingsscenario's

Inzicht in de optimale toepassingsscenario's voor bout- en lasverbindingen helpt bij het kiezen van de juiste methode op basis van specifieke projectvereisten. Gelaste verbindingen zijn ideaal voor hoogbouw en doorlopende balken, waar een hoge structurele integriteit nodig is. Boutverbindingen blinken uit in brugspanten en machines en bieden flexibiliteit en montagegemak.

Opkomende hybride benaderingen

Het combineren van lassen met slipkritische bouten levert een hogere capaciteit en meer flexibiliteit op, waardoor constructies veerkrachtiger worden tegen scheuren en bezwijken. Deze hybride benaderingen bieden aanzienlijke voordelen, zoals een hogere uiteindelijke capaciteit en een grotere vervormingscapaciteit, samen met een betere weerstand tegen scheurgroei, waardoor ze steeds waardevoller worden in moderne constructietoepassingen.

Faalwijzen en casestudy's

Bout- en lasverbindingen zijn cruciaal in de bouw en engineering. Inzicht in hun potentiële faalwijzen is essentieel om structurele integriteit en veiligheid te garanderen.

Faalwijzen

Boutverbindingen

Hoewel boutverbindingen veelzijdig zijn, zijn ze gevoelig voor verschillende faalwijzen die hun integriteit in gevaar kunnen brengen.

• Losraken door trillingen: Bouten kunnen hun voorspanning verliezen door dynamische belastingen of voortdurende trillingen. Dit leidt vaak tot het slippen of bezwijken van verbindingen, vooral in omgevingen met hoogfrequente bewegingen zoals bruggen of machines.
• Afschuiving: Overbelasting, vooral in verbindingen met onvoldoende ontwerpmarges of bouten van lagere kwaliteit, kan leiden tot afschuiving van boutschachten. Deze bezwijkwijze is kritisch bij toepassingen waarbij de primaire belasting loodrecht op de boutas staat.
• Corrosie: Blootstelling aan vocht, chemicaliën of zware omgevingsomstandigheden kan leiden tot corrosie, waardoor de klemkracht en structurele integriteit van de boutverbinding afnemen. Beschermende coatings en regelmatige inspecties zijn van vitaal belang om dit risico te beperken en de levensduur van boutverbindingen te verlengen.
• Onjuiste installatie: Te vast aandraaien kan leiden tot het strippen van schroefdraad, terwijl te weinig aandraaien resulteert in onvoldoende voorspanning. Beide hebben een directe invloed op de prestaties van boutverbindingen. De juiste installatietechnieken en koppelcontroles zijn essentieel om deze problemen te voorkomen.

Gelaste verbindingen

Gelaste verbindingen, die bekend staan om hun sterkte, kunnen ook verschillende storingen vertonen.

• Restspanningen: Het afkoelingsproces na het lassen kan interne spanningen introduceren als gevolg van krimp, waardoor lassen gevoelig zijn voor scheuren onder cyclische belastingen, vooral bij dikke doorsneden.
• Lasdefecten: Slechte lastechnieken kunnen leiden tot defecten zoals insluitingen, porositeit of onvolledige inbranding, waardoor de verbindingen aanzienlijk verzwakken. Door ervoor te zorgen dat de lasnormen worden nageleefd en door grondige inspecties kunnen deze defecten tot een minimum worden beperkt.
• Scheuren door vermoeiing: Spanningsconcentraties, vooral bij lasnaden, kunnen de scheurgroei versnellen bij toepassingen met hoge cycli. Het verbeteren van de vervormbaarheid en het toepassen van warmtebehandelingen na het lassen kunnen dit risico verminderen.
• Brosse breuk: Snel afkoelen vermindert de vervormbaarheid, waardoor het risico op plotseling bezwijken onder schokbelastingen toeneemt. Voorverwarmen en gecontroleerd afkoelen zijn effectieve strategieën om brosse breuken te voorkomen.

Casestudies

Instorting brug (met bouten)

Een opmerkelijk geval in 2024 betrof een voetgangersbrug waar bouten loskwamen door trillingen veroorzaakt door de wind. Dit falen benadrukte de noodzaak van het gebruik van borgmoeren in dynamische omgevingen om loskomen te voorkomen en de stabiliteit van de verbinding te garanderen.

Industriële installatie (gelast)

In een industriële installatie vertoonden de rails van een bovenloopkraan scheuren als gevolg van krimpspanningen in de lasnaden. De oplossing bestond uit het achteraf uitvoeren van een warmtebehandeling om de restspanningen te verlichten en de integriteit van de las te verbeteren.

Seismische aanpassing

Hybride verbindingssystemen worden steeds vaker toegepast in aardbevingsgevoelige gebieden. Door bouten met hoge sterkte voor snelle montage te combineren met lassen voor kritieke belastingtrajecten, bieden deze systemen een verbeterde weerstand tegen seismische krachten, waarbij flexibiliteit en sterkte in evenwicht zijn.

Matigingsstrategieën

Voor boutverbindingen kunnen trillingsbestendige bevestigingsmiddelen zoals Nord-Lock-ringen, anticorrosiecoatings en regelmatige koppelcontroles het risico op falen effectief beperken. Voor lasverbindingen zijn voorverwarmings- en naverwarmingsprotocollen, kwalificatie van lassers volgens AWS-normen en ultrasone inspecties voor kritieke verbindingen cruciaal om duurzaamheid en betrouwbaarheid te garanderen.

Trends in de industrie

Innovaties zoals geautomatiseerde boutverbindingssystemen zorgen voor een consistente voorspanning en verminderen menselijke fouten, vooral bij grootschalige projecten. Laserlassen wordt steeds vaker gebruikt vanwege de precisie en de verminderde thermische vervorming, vooral bij toepassingen in de ruimtevaart. Deze ontwikkelingen zetten nieuwe maatstaven in verbindingsfabricage en verbeteren zowel de efficiëntie als de prestaties in verschillende industrieën.

Installatiemethoden: Bout- vs lastechnieken

Bouttechnieken

Bouttechnieken worden vaak gebruikt in structurele verbindingen omdat ze eenvoudig, snel en verstelbaar zijn.

De installatie van boutverbindingen bestaat uit het uitlijnen van de te verbinden onderdelen en het voorboren van gaten die overeenkomen met de grootte van de bouten. Vervolgens worden de bouten door de gaten gestoken en vastgezet met moeren en ringen. Het koppel wordt toegepast met gekalibreerd gereedschap om de juiste spanning te garanderen. Dit proces is relatief eenvoudig en vereist minimale voorbereiding in vergelijking met lassen.

Boutverbindingen profiteren van een lagere vaardigheidsdrempel en werknemers hebben voldoende basisopleiding om de bouten aan te draaien, waardoor de arbeidskosten dalen. Daarnaast is een van de grootste voordelen de snelheid van montage, omdat er geen verwarming of koeling nodig is, waardoor de installatie snel kan worden uitgevoerd.

Boutverbindingen bieden een uitstekende verstelbaarheid, waardoor ze gemakkelijk ter plaatse kunnen worden aangepast of gedemonteerd zonder schade. Deze flexibiliteit is voordelig wanneer toekomstige aanpassingen worden verwacht.

Ondanks deze voordelen hebben boutverbindingen te maken met uitdagingen zoals het risico op losraken bij trillingen of dynamische belastingen. Regelmatig onderhoud en inspecties zijn nodig om ervoor te zorgen dat bouten goed vast blijven zitten, wat de kosten op lange termijn kan verhogen.

Lastechnieken

Lastechnieken zorgen voor een sterke, permanente verbinding tussen structurele onderdelen, ideaal voor toepassingen die een hoge sterkte en stijfheid vereisen.

Bij het lassen worden de basismaterialen verhit tot smelttemperaturen met methoden zoals booglassen, autogeen lassen of laserlassen. Er wordt vulmateriaal toegevoegd om een doorlopende verbinding te maken. Nauwkeurige uitlijning en controle van de lasparameters zijn cruciaal om defecten te voorkomen. Na het lassen moeten de verbindingen afkoelen en ondergaan ze vaak inspecties na het lassen om de kwaliteit te garanderen.

Lassen vereist gecertificeerde lassers en strenge kwaliteitscontrolemaatregelen. Vakkundig personeel is essentieel om defecten zoals poreusheid of scheuren te voorkomen, wat de arbeidskosten verhoogt en een grondige opleiding en certificering vereist.

Het assemblageproces voor gelaste verbindingen is langzamer dan voor boutverbindingen vanwege de voorbereidings-, las-, koel- en inspectiefasen. Dit kan van invloed zijn op de tijdlijnen van projecten, vooral bij grootschalige constructies waarbij veel lassen nodig zijn.

Gelaste verbindingen creëren monolithische structuren die niet gedemonteerd kunnen worden, waardoor een sterke verbinding wordt gegarandeerd maar de flexibiliteit voor toekomstige wijzigingen wordt beperkt. Wijzigingen vereisen snijden en opnieuw lassen, wat arbeidsintensief en duur is.

Lassen kan problemen veroorzaken zoals kromtrekken en interne spanningen. Zorgvuldige planning en voorverwarming kunnen deze problemen verminderen, vooral bij dikke materialen. Na het lassen zijn inspecties met speciale tests nodig om de kwaliteit te controleren.

Vergelijkende analyse

Boutverbindingen kunnen belastingen minder efficiënt overbrengen door boutgaten die spanningspunten kunnen creëren, terwijl gelaste verbindingen een hogere sterkte bieden door continue versmelting van het materiaal, waardoor belastingen gelijkmatiger worden verdeeld.

Boutverbindingen zijn meestal kosteneffectiever door lagere arbeids- en materiaalkosten, terwijl lassen hogere kosten met zich meebrengt door de noodzaak van geschoolde arbeidskrachten en gespecialiseerde apparatuur.

Boutverbindingen bieden aanpasbaarheid na installatie, waardoor wijzigingen en demontage mogelijk zijn zonder componenten te beschadigen. Gelaste verbindingen zijn permanent en moeten worden doorgesneden voor wijzigingen, wat de flexibiliteit beperkt.

Boutverbindingen kunnen visueel worden geïnspecteerd op dichtheid, terwijl lasverbindingen speciale testmethoden vereisen, zoals röntgeninspecties, om interne defecten op te sporen.

Boutverbindingen zijn ideaal voor tijdelijke constructies en aardbevingsgevoelige gebieden waar flexibiliteit en snelle montage essentieel zijn. Aan de andere kant zijn gelaste verbindingen het meest geschikt voor stijve constructies met hoge druk, zoals bruggen en hoge gebouwen, waar sterkte en duurzaamheid essentieel zijn.

Richtlijnen voor stapsgewijze installatie

Boutverbindingen

Voorbereiding

• Materiaalinspectie: Controleer of alle bouten, moeren en sluitringen voldoen aan de vereiste kwaliteiten, maten en schroefdraadtypen. Controleer of de structurele onderdelen goed zijn uitgelijnd.
• Oppervlaktebehandeling: Reinig de samenkomende oppervlakken om roest, vuil of coatings te verwijderen die de wrijving en de integriteit van de verbinding kunnen beïnvloeden.

Montage

• Positionering en plaatsing van bouten: Gebruik tijdelijke klemmen of geleiders om de onderdelen nauwkeurig uit te lijnen en zorg ervoor dat de gaten voor de bouten perfect uitgelijnd zijn. Steek de bouten door de voorgeboorde gaten en zorg ervoor dat de schroefdraad van de bouten voldoende uitsteekt ten opzichte van de moeren voor een goede bevestiging.

Aanhalen

• Koppeltoepassing: Gebruik gekalibreerde moersleutels om de bouten vast te draaien tot de gespecificeerde niveaus. Volg een kruiselings patroon om kromtrekken van de structurele onderdelen te voorkomen.
• Kwaliteitscontrole: Voer spanningstesten of ultrasone inspecties uit om te bevestigen dat de bouten nauwkeurig zijn voorgespannen, zodat de betrouwbaarheid en veiligheid van de verbinding is gegarandeerd.

Na installatie

• Regelmatig onderhoud: Controleer regelmatig op loszittende bouten als gevolg van trillingen of veranderingen in de belasting. Dit is cruciaal om de integriteit van de boutverbindingen op lange termijn te garanderen.

Gelaste verbindingen

Voorbereiding

• Gezamenlijk ontwerp: Selecteer het juiste lastype (bijv. stompe las, overlaplas) op basis van de belastingvereisten en naleving van de AWS-normen. Het juiste ontwerp van de lasverbinding is essentieel voor de sterkte en de prestaties van de lasverbinding.
• Behandeling voorverwarmen: Pas indien nodig warmte toe op de basismetalen, vooral bij dikke secties, om scheuren tijdens het lasproces te voorkomen.

Lasproces

• Apparatuur instellen: Kies de lasmethode (bijv. booglassen met afgeschermd metaal (SMAW), booglassen met gas (GMAW)) op basis van de materiaaldikte en projectspecificaties.
• Vulmateriaal: Stem het toevoegmateriaal (bijv. E7018 elektroden voor koolstofstaal) af op de eigenschappen van het basismetaal om een compatibele en sterke las te garanderen.

Uitvoering

• Plaatsing van kralen: Zorg voor een constante verplaatsingssnelheid en booglengte om een goede inbranding te garanderen en defecten te voorkomen. Dit is cruciaal voor een las van hoge kwaliteit.
• Meervoudig lassen: Voer voor dikkere verbindingen meerdere laspassen uit, wissel de laslagen af en verwijder de slak tussen de laspassen om schone en sterke lassen te garanderen.

Behandeling na het lassen

• Verlichting van stress: Gebruik een warmtebehandeling, zoals gloeien, om de spanning in het lasgebied te verminderen. Dit helpt het risico op scheuren te minimaliseren en verbetert de algemene duurzaamheid van de las.
• Niet-destructief onderzoek (NDT): Gebruik NDT-methoden zoals röntgenstralen, ultrasoon of penetrant onderzoek om eventuele interne defecten zoals scheuren of porositeit op te sporen die de integriteit van de las in gevaar kunnen brengen.

Vergelijkende analyse

Belangrijke overwegingen

• Project Levensduur: Boutverbindingen zijn geschikt voor modulaire systemen en constructies waar in de toekomst wijzigingen nodig kunnen zijn. Gelaste verbindingen zijn ideaal voor permanente constructies die een hoge sterkte en stabiliteit vereisen.
• Omgevingsfactoren: Lassen kan extra aandacht vereisen bij slechte weersomstandigheden, zoals omkasting ter bescherming tegen wind en vocht, in tegenstelling tot boutverbindingen die minder gevoelig zijn voor omgevingsfactoren.
• Esthetiek: Gelaste verbindingen zorgen voor een schonere afwerking, waardoor ze de voorkeur genieten voor blootliggende architecturale elementen waar visuele aantrekkingskracht belangrijk is.

Onderhoudseisen: Bout- versus lasverbindingen

Onderhoudsoverwegingen voor boutverbindingen

Boutverbindingen hebben de voorkeur vanwege hun aanpasbaarheid en onderhoudsgemak, waardoor ze ideaal zijn voor constructies die vaak moeten worden aangepast of geüpgraded. Deze modulariteit is vooral voordelig bij projecten waar veranderingen worden verwacht, zoals modulaire gebouwen of tijdelijke installaties.

Visuele inspecties van boutverbindingen zijn eenvoudig en omvatten controles op boutspanning, uitsteeklengte en uitlijning. Voor deze procedures zijn geen speciale gereedschappen nodig, waardoor de inspecties kostenefficiënt en minder tijdrovend zijn.

Ondanks hun voordelen kunnen boutverbindingen losraken onder dynamische belastingen en trillingen, waardoor ze regelmatig moeten worden aangedraaid om de integriteit te behouden. Bovendien kunnen hardwarecomponenten zoals moeren, sluitringen en bouten na verloop van tijd verslechteren, waardoor vervanging nodig is om de prestaties te blijven garanderen.

Onderhoudsoverwegingen voor gelaste verbindingen

Gelaste verbindingen bieden duurzaamheid en sterkte, waardoor er minder vaak onderhoud nodig is. De permanente aard van lasverbindingen elimineert het risico op losraken, waardoor ze ideaal zijn voor statische constructies met een hoge belasting die robuuste en duurzame verbindingen vereisen. Deze duurzaamheid draagt bij aan een lagere onderhoudsfrequentie in vergelijking met boutverbindingen.

Om de integriteit van lasverbindingen te garanderen, zijn gecertificeerde inspecteurs en gespecialiseerde apparatuur nodig, zoals ultrasone testen. Deze methoden zijn cruciaal voor het opsporen van defecten zoals scheuren of holtes die op lange termijn risico's kunnen opleveren. Hoewel dit leidt tot hogere inspectiekosten, zorgt het voor kwaliteitsborging en structurele veiligheid.

Aanpassingen of reparaties aan gelaste verbindingen zijn arbeidsintensief en omvatten vaak snijden en opnieuw lassen. Dit proces vereist geschoold personeel en brengt extra materiaalkosten met zich mee, wat het onderhoud bemoeilijkt.

Vergelijkende analyse

Belangrijkste overwegingen voor selectie

Bij de keuze tussen geboute en gelaste verbindingen moet rekening worden gehouden met de levensduur van het project, budgettaire beperkingen en risicotolerantie. Gelaste verbindingen zijn optimaal voor permanente installaties waar sterkte en duurzaamheid van cruciaal belang zijn. Omgekeerd blinken boutverbindingen uit in tijdelijke of aanpasbare constructies. Ze bieden flexibiliteit en lagere aanloopkosten, maar mogelijk ook hogere onderhoudskosten. Recente trends wijzen op een toenemende voorkeur voor boutverbindingen in modulaire constructies en industriële opstellingen die frequent onderhoud vereisen, terwijl gelaste verbindingen dominant blijven in vaste toepassingen met hoge druk.

Leidraad voor het nemen van beslissingen: Wanneer bout- of lasverbindingen kiezen?

Sleutelfactoren bij het nemen van beslissingen

Bij de keuze tussen bout- en lasverbindingen moeten verschillende factoren in overweging worden genomen om optimale prestaties, kosteneffectiviteit en structurele integriteit te garanderen. Beide methoden hebben hun eigen voor- en nadelen, waardoor het keuzeproces kritisch is op basis van projectspecifieke eisen.

Structurele integriteit

Gelaste verbindingen bieden superieure sterkte en stijfheid door de continue versmelting van materialen. Ze zijn ideaal voor toepassingen met hoge belasting waarbij een maximale draagkracht en stijfheid essentieel zijn, zoals in hoogbouw of bruggen.

Boutverbindingen zijn over het algemeen minder sterk dan lasverbindingen, maar bieden voldoende integriteit voor veel toepassingen. Hun sterkte kan worden verbeterd door gebruik te maken van bouten van hoge sterkte en strategische boutconfiguraties, waardoor ze geschikt zijn voor constructies waar flexibiliteit en aanpasbaarheid voordelig zijn.

Project Tijdlijnen

Boutverbindingen staan bekend om hun installatiegemak en kunnen snel worden gemonteerd en gedemonteerd, waardoor ze ideaal zijn voor projecten met strakke tijdschema's of projecten die in de toekomst moeten worden aangepast. Deze snelheid kan de doorlooptijd van een project aanzienlijk verkorten, vooral bij prefab- of modulaire bouw.

Gelaste verbindingen vergen meer tijd door de noodzaak van nauwkeurige uitlijning, las- en inspectieprocessen. Ondanks de langere tijd is de duurzaamheid van gelaste verbindingen gunstig voor projecten die stabiliteit op lange termijn en minimaal onderhoud vereisen.

Kostenoverwegingen

Boutverbindingen zijn over het algemeen kosteneffectiever door lagere materiaal- en arbeidskosten. Ze vereisen minder gespecialiseerde apparatuur en arbeid, waardoor ze de voorkeur genieten voor budgetbewuste projecten of tijdelijke constructies.

Gelaste verbindingen brengen hogere initiële kosten met zich mee vanwege de behoefte aan geschoolde arbeidskrachten en gespecialiseerde apparatuur. De lagere onderhoudsbehoefte na verloop van tijd kan deze kosten echter compenseren, waardoor gelaste verbindingen een haalbare optie zijn voor permanente installaties waar duurzaamheid op lange termijn van cruciaal belang is.

Toepassingsscenario's

Omgevingen met veel stress

Kies voor gelaste verbindingen in omgevingen waar hoge sterkte en stijfheid van het grootste belang zijn. Hun vermogen om belastingen gelijkmatig te verdelen over constructiedelen minimaliseert spanningsconcentraties, waardoor ze geschikt zijn voor kritieke infrastructuurprojecten.

Flexibiliteit en modulariteit

Kies voor boutverbindingen als de structuur moet kunnen worden aangepast of gedemonteerd. Door hun flexibiliteit zijn ze ideaal voor modulaire systemen, tijdelijke installaties of projecten die naar verwachting vaak wijzigingen zullen ondergaan.

Budgetbeperkingen

Boutverbindingen zijn in eerste instantie voordeliger, waardoor ze geschikt zijn voor projecten met strikte budgetbeperkingen vanwege de lagere aanloopkosten en eenvoudigere installatieprocessen. De lagere initiële kosten en eenvoudigere installatieprocessen kunnen helpen om de kosten effectief te beheren.

Vergelijkende beschouwingen

Het begrijpen van de nuances van elk verbindingstype is cruciaal in het besluitvormingsproces. Overweeg het volgende:

• Omgevingsfactoren: Gelaste verbindingen kunnen extra beschermende maatregelen vereisen tegen omgevingsfactoren tijdens de installatie, terwijl boutverbindingen minder gevoelig zijn voor dergelijke factoren.
• Inspectie en onderhoud: Regelmatige inspecties en onderhoud zijn van vitaal belang voor boutverbindingen om te voorkomen dat ze losraken, terwijl lasverbindingen minder vaak gecontroleerd hoeven te worden maar wel speciale testmethoden vereisen.

Bij het kiezen van de juiste verbindingsmethode moeten deze factoren worden afgewogen tegen de specifieke eisen van het project en moet ervoor worden gezorgd dat de gekozen aanpak overeenstemt met zowel de onmiddellijke als de langetermijndoelstellingen.

Veelgestelde vragen

Hieronder vind je antwoorden op een aantal veelgestelde vragen:

Wanneer moet ik kiezen voor gelaste in plaats van geboute verbindingen?

Gelaste verbindingen moeten worden verkozen boven boutverbindingen in scenario's waar superieure sterkte en stijfheid van het grootste belang zijn. Gelaste verbindingen bieden een continue versmelting van het materiaal, waardoor de perforaties en spanningsconcentraties die geassocieerd worden met boutverbindingen geëlimineerd worden. Dit maakt gelaste verbindingen ideaal voor permanente toepassingen met een hoge belasting, zoals kritieke spanningspunten in hoge gebouwen of bruggen, waar structurele continuïteit essentieel is.

Bovendien verdienen gelaste verbindingen de voorkeur wanneer esthetische overwegingen belangrijk zijn, omdat ze een schonere afwerking bieden zonder de zichtbare hardware van bouten. Ze bieden ook een betere weerstand tegen corrosie doordat er minder spleten zijn waar vocht zich kan ophopen.

Het is echter belangrijk op te merken dat voor gelaste verbindingen geschoold personeel, gespecialiseerde apparatuur en strenge inspectiemethoden nodig zijn, wat de initiële kosten en complexiteit kan verhogen. Daarom zijn gelaste verbindingen het meest geschikt voor projecten waarbij duurzaamheid op lange termijn en structurele integriteit opwegen tegen de hogere initiële investering.

Welke invloed hebben trillingsbelastingen op bout- versus lasverbindingen?

Trillingsbelastingen hebben een verschillende invloed op boutverbindingen en lasverbindingen vanwege hun structurele kenmerken. Boutverbindingen zijn gevoelig voor losraken onder invloed van langdurige trillingen, aangezien dwarse bewegingen kunnen leiden tot het losraken van de bout, wat kan leiden tot structurele gebreken als er niet goed mee wordt omgegaan. Dit vereist regelmatig onderhoud, zoals het opnieuw vastdraaien, en het gebruik van vergrendelingsmechanismen of schroefdraadborgende lijmen om het risico op loskomen te beperken. Gelaste verbindingen bieden daarentegen een superieure weerstand tegen trillingen dankzij hun continue, monolithische structuur, waardoor het risico op losraken wordt geëlimineerd. Gelaste verbindingen bieden een verbeterde structurele integriteit en zijn ideaal voor toepassingen met hoge dynamische belastingen, zoals bruggen en machines. Ze vereisen echter geavanceerde inspectiemethoden om de laskwaliteit te garanderen en zijn minder flexibel voor wijzigingen in vergelijking met boutverbindingen. De keuze tussen bout- en lasverbindingen hangt af van de specifieke eisen van de toepassing, zoals trillingsbestendigheid, onderhoudsbehoeften en kostenoverwegingen.

Wat zijn de nieuwste AWS-normen voor constructielassen?

De nieuwste AWS-normen voor constructielassen zijn vastgelegd in AWS D1.1/D1.1M:2025. Tot de belangrijkste updates behoren herziene materiaalclassificaties om compatibiliteit met moderne staalsamenstellingen te garanderen, verbeterde specificaties voor lasprocedures zoals voorverwarmen, interpass temperatuurcontrole en warmtebehandeling na het lassen, die het risico op scheuren helpen verminderen. Kwaliteits- en inspectierichtlijnen zijn strenger gemaakt, met strengere criteria voor visuele inspecties en niet-destructieve testmethoden (NDT), waaronder ultrasone en radiografische tests. De normen benadrukken ook de precisie bij de fabricage, waarbij de toleranties voor de passing en uitlijning van verbindingen zijn bijgewerkt om de structurele integriteit te behouden. Deze updates zijn bedoeld om de algehele betrouwbaarheid en prestaties van lasverbindingen in bouw- en engineeringtoepassingen te verbeteren.

Welke invloed heeft moderne automatisering op lastechnieken?

Moderne automatisering heeft een grote invloed op lastechnieken door de nauwkeurigheid, efficiëntie en algehele kwaliteit te verbeteren. Geautomatiseerde lassystemen, aangedreven door AI en robotica, kunnen zich in real-time aanpassen aan verkeerde uitlijningen van onderdelen en materiaalvariaties, waardoor consistente lassen van hoge kwaliteit worden gegarandeerd. Deze precisie vermindert de kans op defecten en verbetert de structurele integriteit van lasverbindingen, waardoor ze betrouwbaarder zijn in vergelijking met handmatig vastgeschroefde verbindingen.

Automatisering verhoogt ook de efficiëntie van de productie. Robotlasapparaten kunnen continu werken zonder vermoeid te raken, waardoor de verwerkingscapaciteit aanzienlijk toeneemt en de cyclustijden korter zijn dan bij handmatig lassen. Dit is vooral gunstig in hoogvolume industrieën waar snelheid en consistentie van cruciaal belang zijn.

Hoewel de initiële investering in geautomatiseerde lassystemen hoog is, kunnen de langetermijnbesparingen op arbeidskosten en materiaalverspilling (vooral met geavanceerde technieken zoals laserlassen) deze kosten compenseren. Bovendien kunnen AI-systemen zich snel aanpassen aan nieuwe ontwerpen en productievereisten, wat meer flexibiliteit en minder stilstand oplevert.

Hoe zorg ik voor goed onderhoud van boutverbindingen?

Om ervoor te zorgen dat boutverbindingen goed worden onderhouden, zijn een aantal belangrijke werkwijzen nodig om de structurele integriteit en prestaties op lange termijn te garanderen. Regelmatige inspectie en opnieuw aandraaien zijn essentieel om loskomen door trillingen of thermische cycli te voorkomen. Gebruik gekalibreerde momentsleutels die jaarlijks worden gecontroleerd op nauwkeurigheid en zorg ervoor dat bouten op de juiste manier worden gesmeerd om wrijving en slijtage te verminderen. Vervang tijdens het onderhoud vervormde bevestigingsmiddelen en borgringen om beschadigde verbindingen te voorkomen. Visuele inspecties moeten worden uitgevoerd om corrosie of oppervlakteschade op te sporen en geavanceerde methoden zoals ultrasone testen kunnen de boutspanning controleren. Het gebruik van anti-vastloopmiddelen en borgmechanismen kan de betrouwbaarheid in omgevingen met hoge temperaturen of trillingen verder vergroten. Door deze werkwijzen toe te passen, blijven boutverbindingen gedurende hun hele levensduur veilig en effectief.

Welk gereedschap is essentieel voor de installatie van boutverbindingen?

Voor de installatie van boutverbindingen is specifiek gereedschap nodig om een juiste montage, structurele integriteit en naleving van industrienormen te garanderen. Essentieel gereedschap zijn onder andere momentsleutels, die cruciaal zijn voor het toepassen van het precieze koppel dat nodig is om de benodigde klemkracht op bouten te verkrijgen. Deze zijn verkrijgbaar in handmatige, hydraulische en pneumatische varianten, geschikt voor verschillende boutafmetingen en aanhaalmomenten. Hydraulische momentsleutels zijn vooral handig voor bouten met een grote diameter, omdat ze met minimale inspanning een hoog koppel leveren.

Direct Tension Indicators (DTI's) worden ook gebruikt om de boutspanning te controleren. Deze op een wasmachine lijkende apparaten hebben uitsteeksels die afvlakken naarmate de spanning toeneemt, waarbij een voelermaat de juiste speling bevestigt. Steeksleutels helpen de boutkoppen te stabiliseren tijdens het aandraaien, zodat het koppel consistent wordt toegepast. Onderdelen die loskomen, zoals borgringen of schroefdraadborglijm, voorkomen dat bouten loskomen onder trillingsbelastingen.

Deze gereedschappen benadrukken het contrast met lasverbindingen, die afhankelijk zijn van warmte en vulmateriaal in plaats van mechanische spanning, waardoor boutverbindingen voordeliger zijn voor onderhoudsgemak en aanpasbaarheid.
