Uitgebreide gids voor richtingsafsluiters

Stelt u zich eens voor hoe een complex hydraulisch systeem in elkaar zit, waar alles van industriële machines tot remsystemen in voertuigen door vloeistof wordt aangedreven. Het hart van deze systemen wordt gevormd door regelkleppen, de onbezongen helden die de stroming van hydraulische vloeistof regelen en de beweging van actuatoren dicteren. Als je deze cruciale onderdelen begrijpt, kun je je kennis van hydraulische systemen vergroten. Deze gids gaat in op de verschillende typen regelkleppen, waaronder spoel-, schotel- en schuifkleppen, en onderzoekt hun constructie, functies en toepassingen. We ontdekken ook de verschillende bedieningsmethoden die deze kleppen tot leven brengen. Klaar om door de ingewikkelde wereld van regelkleppen te navigeren en te ontdekken hoe ze hydraulische systemen soepel laten werken? Laten we erin duiken.

Overzicht van richtingsafhankelijke regelkleppen

Definitie en doel

Richtingsafsluiters (DCV's) zijn essentiële onderdelen in hydraulische en pneumatische systemen die de vloeistofstroom naar bepaalde paden leiden. Door het starten, stoppen en veranderen van de richting van de vloeistofstroom te regelen, vergemakkelijken DCV's de nauwkeurige werking van verschillende stroomafwaartse componenten zoals actuators en cilinders. Hun primaire functie is het beheren van vloeistofbewegingen, waardoor gecontroleerde acties mogelijk zijn zoals uitschuiven, intrekken of vasthouden van posities, wat essentieel is voor een effectieve werking in industrieën zoals productie, bouw en ruimtevaart.

Belang in hydraulische systemen

Hydraulische systemen zijn afhankelijk van DCV's voor een efficiënte en nauwkeurige werking. Deze kleppen zijn een integraal onderdeel van de prestaties van hydraulische machines, omdat ze de richting en stroming van hydraulische vloeistof onder druk bepalen.

Belangrijkste functies

• Regeling stroomrichting: DCV's bepalen de richting waarin hydraulische vloeistof stroomt, waardoor actuators in de gewenste richting kunnen bewegen.
• Stroomregeling: Ze kunnen de vloeistofstroom starten of stoppen, wat cruciaal is voor het regelen van de werking van hydraulische cilinders en motoren.
• Beheer van druk: Door het traject van de vloeistof te regelen, helpen DCV's de systeemdruk te beheren en zorgen ze ervoor dat componenten binnen veilige en efficiënte grenzen werken.

Operationele modi

• Voorwaartse positie: Stuurt vloeistof om een actuator uit te schuiven.
• Neutrale positie: Stopt de vloeistofstroom en houdt de actuator op zijn plaats.
• Omgekeerde positie: Stuurt vloeistof om een actuator in te trekken.

Soorten regelkleppen

Richtingsafsluiters zijn verkrijgbaar in verschillende types, elk ontworpen voor specifieke toepassingen en vereisten. De belangrijkste types zijn:

• Tweewegkleppen: Eenvoudigste vorm, met twee poorten om de vloeistofstroom toe te laten of te blokkeren.
• Driewegkleppen: Hebben drie poorten om vloeistof tussen verschillende kanalen te leiden, vaak gebruikt in toepassingen die een complexere debietregeling vereisen.
• Vierwegkleppen: Meest veelzijdig, met vier poorten voor het aansturen van dubbelwerkende cilinders, waardoor vooruit- en achteruitrijden mogelijk is.

Kenmerken en eigenschappen

Verschillende kenmerken bepalen de functionaliteit en toepassing van DCV's:

Aantal aansluitingen

Dit verwijst naar het aantal hydraulische leidingen dat op de klep kan worden aangesloten. De complexiteit en veelzijdigheid van de klep nemen toe met het aantal aansluitingen, waardoor meer ingewikkelde regelschema's mogelijk worden.

Posities wisselen

Het aantal verschillende stromingstrajecten of posities dat een klep kan bieden is cruciaal voor de werking ervan. Gangbare configuraties zijn twee, drie en vier posities, die elk verschillende regelmogelijkheden bieden.

Bedieningsmethoden

DCV's kunnen op verschillende manieren worden aangestuurd, wat flexibiliteit biedt in verschillende toepassingen:

• Handmatige bediening: Met de hand te bedienen, geschikt voor eenvoudige systemen met weinig aanpassingen.
• Elektromagnetische aandrijving: Gebruikt elektromagneten voor nauwkeurige besturing in geautomatiseerde systemen.
• Mechanische bediening: Heeft betrekking op mechanische koppelingen en wordt vaak gebruikt in robuuste industriële omgevingen.
• Pneumatische en hydraulische bediening: Maakt gebruik van perslucht of hydraulische vloeistof voor de bediening, ideaal voor systemen die op afstand bediend of geautomatiseerd moeten worden.

Toepassingen

Richtingsafhankelijke regelkleppen worden gebruikt in een breed scala aan industrieën en toepassingen:

• Industriële machines: Essentieel voor het bedienen van hydraulische persen, liften en andere apparatuur.
• Mobiele uitrusting: Gebruikt in bouw- en landbouwmachines voor taken die een nauwkeurige besturing van hydraulische actuators vereisen.
• Automobielsystemen: Geïntegreerd in rem- en stuursystemen, waar betrouwbare vloeistofregeling essentieel is.

Selectiecriteria

Houd bij het kiezen van een DCV rekening met factoren zoals debiet- en drukvereisten, vloeistofcompatibiliteit en lekkages om optimale prestaties en compatibiliteit te garanderen.

Hydraulische systemen en hun onderdelen

Overzicht van hydraulische systemen

Hydraulische systemen zijn complexe mechanische systemen die vloeistofdruk gebruiken om verschillende soorten apparatuur aan te drijven. Deze systemen werken volgens het principe dat wanneer er druk wordt uitgeoefend op een ingesloten vloeistof, deze gelijkmatig door de vloeistof wordt overgedragen. Dankzij dit principe kunnen hydraulische systemen aanzienlijke kracht genereren en bewegingen nauwkeurig regelen.

Belangrijkste onderdelen en hun functies

Reservoir

Het reservoir dient als opslag voor de hydraulische vloeistof. Het houdt niet alleen de vereiste hoeveelheid vloeistof vast, maar helpt ook bij het koelen en filteren. Als de vloeistof door het systeem circuleert, kan het warmte absorberen en het reservoir biedt een groot oppervlak voor warmteafvoer. Bovendien bevat het filters om verontreinigingen uit de vloeistof te verwijderen, waardoor een soepele werking van het systeem wordt gegarandeerd en schade aan andere onderdelen wordt voorkomen. Het reservoir fungeert ook als buffer tegen drukschommelingen, waardoor de toevoer van vloeistof naar het systeem stabiel blijft.

Pomp

De pomp is verantwoordelijk voor het omzetten van mechanische energie in hydraulische energie. Hij creëert een vacuüm dat vloeistof aan het reservoir onttrekt en vervolgens onder druk zet voordat hij deze in het systeem stuurt. Er worden verschillende soorten pompen gebruikt op basis van specifieke vereisten:

• Tandwielpompen worden meestal gebruikt in systemen die een gematigde druk en debiet vereisen, zoals in landbouwmachines.
• Schottenpompen hebben de voorkeur in toepassingen waar een consistente stroming nodig is, zoals in industriële machines.
• Zuigerpompen worden gebruikt in hogedruksystemen, zoals in zware bouwmachines.

Kleppen

Kleppen spelen een cruciale rol bij het regelen van de richting, druk en vloeistofstroom binnen het hydraulische systeem. Richtingsafsluiters beheren de richting van de vloeistofstroom, zodat deze naar behoefte naar verschillende delen van het systeem kan worden geleid. Drukregelkleppen handhaven de gewenste drukniveaus en voorkomen overdruksituaties die onderdelen kunnen beschadigen. Stroomregelkleppen regelen de snelheid van de vloeistofstroom, wat belangrijk is voor het regelen van de beweging van actuators.

Actuators

Actuators zetten hydraulische energie terug om in mechanische energie, waardoor het eigenlijke werk in het systeem wordt uitgevoerd. Veel voorkomende typen zijn hydraulische cilinders en motoren:

• Hydraulische cilinders worden gebruikt voor lineaire bewegingen, zoals in de hefarmen van een vorkheftruck.
• Hydraulische motoren worden gebruikt voor roterende bewegingen, zoals in de aandrijfsystemen van graafmachines.

De kracht en snelheid van de actuators kunnen nauwkeurig worden geregeld door de druk en het debiet van de hydraulische vloeistof aan te passen.

Drukregelaar

De drukregelaar zorgt voor een consistente vloeistofdruk in het hele systeem en past deze zo nodig aan om de werking binnen veilige en efficiënte grenzen te houden. Dit helpt schade aan onderdelen te voorkomen en zorgt voor een soepele werking van het systeem.

Integratie met richtingsafsluiters

Richtingsregelkleppen zijn van cruciaal belang in hydraulische systemen omdat ze het pad van de vloeistofstroom bepalen. Ze werken samen met andere componenten om een goede werking van het systeem te garanderen. Wanneer een richtingsafsluiter zich bijvoorbeeld in een bepaalde positie bevindt, stuurt deze vloeistof naar een specifieke actuator, waardoor deze beweegt. Door de positie van de klep te wijzigen, verandert de vloeistofstroom, wat resulteert in verschillende actuatorbewegingen. De juiste regelklep wordt geselecteerd op basis van de systeemvereisten, inclusief het aantal poorten, schakelposities en bedieningsmechanismen.

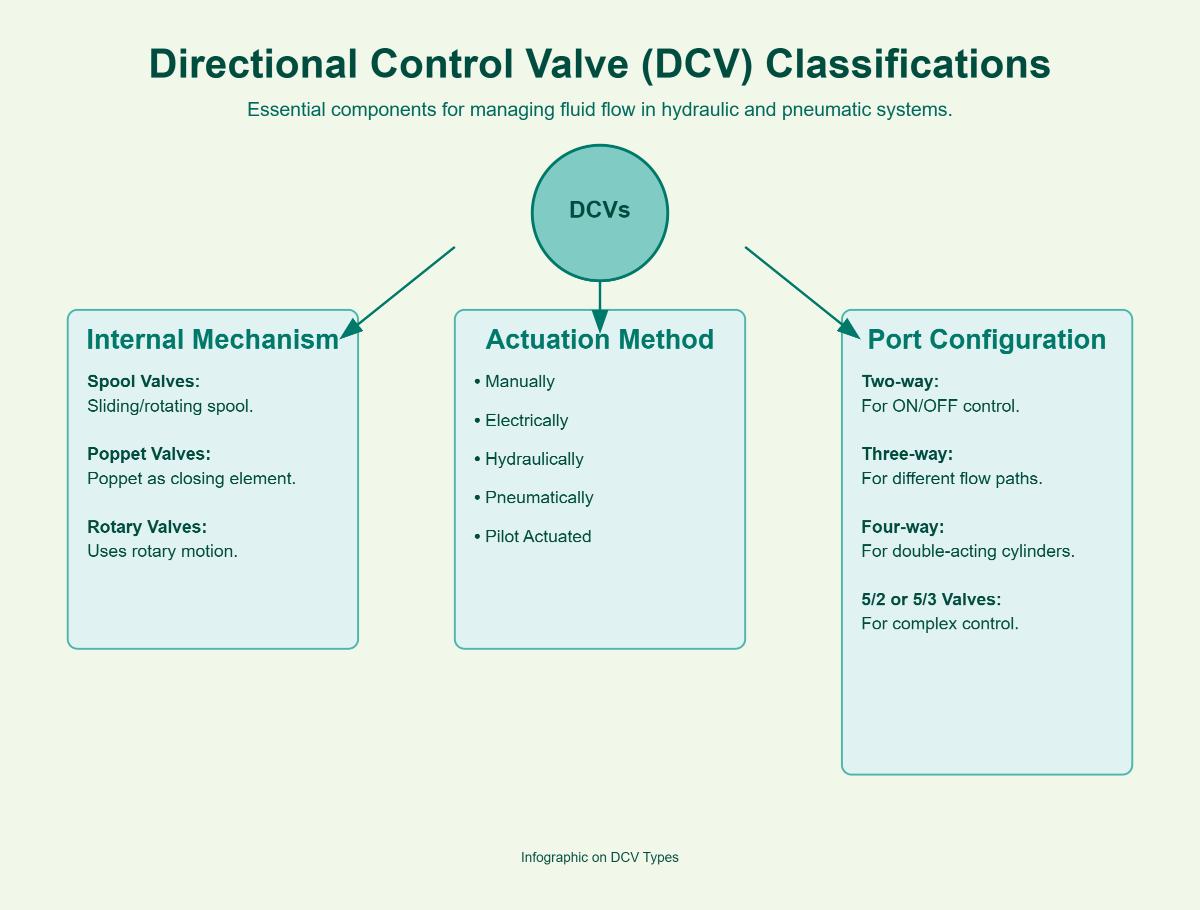

Soorten regelkleppen

Inleiding tot ventieltypen

Richtingsafsluiters (DCV's) spelen een cruciale rol in hydraulische systemen door de vloeistofstroom te sturen om specifieke taken uit te voeren. Inzicht in de verschillende typen DCV's, elk op maat gemaakt voor specifieke operationele behoeften en systeemcomplexiteiten, is essentieel voor het kiezen van de juiste klep voor elke toepassing.

Spoelkleppen

Bouw en functie

Spoolkleppen zijn het meest voorkomende type richtingsafsluiter. Ze hebben een cilindrische spoel die in het kleplichaam beweegt om de vloeistofstroom te regelen door zich op verschillende poorten af te stemmen. De beweging van de spoel staat de vloeistofstroom toe, blokkeert deze of leidt deze om, afhankelijk van de positie.

• 2-weg spoelkleppen: Deze kleppen hebben twee poorten en één stromingstraject en functioneren als eenvoudige aan/uit kleppen. Ze worden gebruikt voor basistoepassingen waarbij vloeistof moet worden doorgelaten of geblokkeerd.
• 3-Weg Spool Kleppen: Met drie poorten kunnen deze kleppen vloeistof van de ene poort naar de andere leiden, waardoor een complexere debietregeling mogelijk wordt.
• 4-Weg Spool Kleppen: Met vier poorten worden deze kleppen gebruikt in systemen die de besturing van dubbelwerkende actuators vereisen. Ze kunnen vloeistof gelijktijdig naar twee verschillende poorten sturen, wat een veelzijdigere regeling mogelijk maakt.

Toepassingen en voordelen

Spoolkleppen worden veel gebruikt in industriële machines vanwege hun veelzijdigheid en vermogen om meerdere stromingstrajecten te regelen. Ze zijn geschikt voor toepassingen waar een nauwkeurige regeling van de vloeistofrichting nodig is, zoals in hydraulische persen en geautomatiseerde productiesystemen.

Schotelkleppen

Bouw en functie

Schotelkleppen maken gebruik van een schijf, kegel of kogel die op en neer beweegt om het stromingstraject te openen of te sluiten. Het schotelontwerp zorgt voor een snelle respons en een goede afdichting, waardoor ze ideaal zijn voor toepassingen waarbij snel geschakeld moet worden en minimale lekkage optreedt.

• Schotelschotelkleppen: Gebruik een platte schijf om de klepzitting af te dichten.
• Kegel-schotelkleppen: Gebruik een conisch element om de vloeistofstroom te regelen.
• Schotelkleppen: Gebruik een sferische kogel voor afdichting en debietregeling.

Toepassingen en voordelen

Schotelkleppen hebben de voorkeur in toepassingen waar een snelle bediening en betrouwbare afdichting essentieel zijn. Ze worden vaak gebruikt in veiligheidssystemen, noodafsluiters en andere scenario's waar een snelle en betrouwbare werking essentieel is.

Schuifafsluiters

Bouw en functie

Schuifafsluiters, ook bekend als plaatafsluiters, hebben een vlakke of gevormde schuif die over het klephuis beweegt om stromingstrajecten te openen of te sluiten. De schuifactie is meestal lineair, waardoor een soepele en geleidelijke regeling van de vloeistofstroom mogelijk is.

• Longitudinale vlakke schuifafsluiters: Deze kleppen werken met een vlakke schuif die in de lengterichting beweegt om de stroming te regelen en worden vaak gebruikt in droge materiaalverwerkingssystemen.
• Schuifafsluiters: Maken gebruik van een plaatmechanisme om de vloeistofstroom te regelen, geschikt voor toepassingen waarbij precieze stroomaanpassingen nodig zijn.

Toepassingen en voordelen

Schuifafsluiters worden gebruikt in industrieën waar nauwkeurige debietregeling en minimale lekkage cruciaal zijn. Door hun ontwerp zijn ze ideaal voor toepassingen waarbij bulkmateriaal wordt verwerkt, chemische verwerking en andere gebieden die een nauwkeurige regeling van de doorstroming vereisen.

Roterende kleppen

Bouw en functie

Roterende kleppen omvatten roterende spoelkleppen en plaatschuifkleppen, waarbij het stroomregelelement rond een as draait. Dit ontwerp zorgt voor een soepele en continue aanpassing van de vloeistofstroom.

• Roterende spoelkleppen: Voorzien van een roterende spoel die uitgelijnd kan worden met verschillende poorten om het debiet te regelen.
• Roterende plaatkleppen: Gebruik een roterende plaat om het debiet te regelen, vaak handmatig bediend.

Toepassingen en voordelen

Roterende kleppen worden gebruikt in toepassingen die een continue en nauwkeurige regeling van de vloeistofstroom vereisen. Ze worden vaak aangetroffen in handmatige regelsystemen, zoals die in laboratoriumapparatuur en bepaalde soorten industriële machines.

Classificatie op basis van poort

Tweewegkleppen

Tweewegkleppen hebben twee poorten, waardoor vloeistof de klep in en uit kan. Ze werken voornamelijk als aan/uit-kleppen en worden gebruikt in eenvoudige systemen waar een basisstroomregeling nodig is.

Driewegkleppen

Driewegkleppen hebben drie poorten om vloeistof tussen verschillende paden te leiden. Ze worden gebruikt in toepassingen die een complexere debietregeling vereisen, zoals het omleiden van vloeistof naar verschillende actuators of circuits.

Vierwegkleppen

Vierwegkleppen zijn ontworpen voor het aansturen van dubbelwerkende cilinders, met vier of vijf poorten. Deze kleppen kunnen de stromingsrichting tussen twee actuators beheren, waardoor ze essentieel zijn voor systemen die vooruit en achteruit moeten werken.

5/2 en 5/3 kleppen

Kleppen met vijf poorten en twee of drie posities bieden extra besturingsmogelijkheden voor complexe systemen. Ze worden gebruikt in geautomatiseerde systemen waar meerdere acties tegelijk moeten worden geregeld, zoals in transportbandsystemen en robotarmen.

Bedieningsmethoden

Richtingsafsluiters kunnen op verschillende manieren worden bediend, elk geschikt voor verschillende toepassingen:

• Handmatige bediening: Met de hand te bedienen met hendels of pedalen, geschikt voor eenvoudige en laagfrequente aanpassingen.
• Mechanische bediening: Gebruikt mechanismen zoals rollen of nokken om de klep te bedienen, vaak gebruikt in robuuste industriële omgevingen.
• Elektrische bediening: Maakt gebruik van elektromagneten om elektrische signalen om te zetten in mechanische bewegingen, ideaal voor geautomatiseerde systemen die een nauwkeurige besturing vereisen.
• Hydraulische/pneumatische bediening: Gebruikt vloeistofdruk om de klep te bewegen, waardoor bediening op afstand en geautomatiseerd mogelijk is in systemen waar handmatige of elektrische bediening onpraktisch is.

Integratie van richtingsafhankelijke regelkleppen in hydraulische systemen

De rol van regelkleppen in hydraulische systemen

Richtingsafsluiters (DCV's) zijn cruciaal in hydraulische systemen omdat ze het pad van de vloeistofstroom regelen. Ze maken het starten, stoppen en veranderen van richting van hydraulische vloeistof mogelijk, wat essentieel is voor de nauwkeurige werking van hydraulische actuators zoals cilinders en motoren. Door de vloeistofstroom te regelen, regelen DCV's de beweging, snelheid en kracht van deze actuatoren, waardoor complexe en nauwkeurige bewerkingen in diverse industriële toepassingen mogelijk zijn.

In een hydraulisch systeem zet de pomp de vloeistof onder druk en sturen de DCV's deze vloeistof onder druk naar de juiste actuatoren. In een hydraulische cilinder bijvoorbeeld kan de DCV vloeistof naar beide zijden van de zuiger sturen, waardoor deze uit- of inschuift. Deze mogelijkheid om de beweging van de actuator te regelen is cruciaal in toepassingen zoals productieapparatuur, bouwmachines en automobielsystemen.

Stappen om kleppen in hydraulische systemen te integreren

Systeemanalyse

Voordat een DCV in een hydraulisch systeem wordt geïntegreerd, moeten de systeemvereisten grondig worden geanalyseerd. Dit omvat het bepalen van de hoeveelheid vloeistof die stroomt, de druk waaronder dit gebeurt en de werkomstandigheden van het systeem. Het type en de grootte van de DCV moeten worden gekozen op basis van deze vereisten om optimale prestaties te garanderen.

Selectie van kleppen

Zodra de systeemvereisten zijn bepaald, kan de juiste DCV worden geselecteerd. Factoren om te overwegen zijn onder andere het aantal poorten, schakelposities en bedieningsmethode. Een 4-weg, 3-positie klep wordt bijvoorbeeld vaak gebruikt voor het aansturen van dubbelwerkende cilinders, terwijl een 2-weg klep voldoende kan zijn voor eenvoudige aan/uit-toepassingen.

Installatie en testen

De DCV moet in het hydraulische systeem worden geïnstalleerd volgens de instructies van de fabrikant. Dit omvat de juiste montage, het leidingwerk en de aansluiting van elektrische of hydraulische bedieningselementen. Zorg ervoor dat de klep correct geïnstalleerd is en dat alle verbindingen goed vastzitten om lekkage te voorkomen. Test na de installatie het hydraulische systeem om er zeker van te zijn dat de DCV goed werkt. Dit omvat het controleren op lekken, het verifiëren van de stromingsrichting en het aanpassen van de instellingen indien nodig.

Beste praktijken voor optimale prestaties

Regelmatig onderhoud

Om ervoor te zorgen dat DCV's goed blijven werken, is regelmatig onderhoud cruciaal. Dit omvat het reinigen van de klep, het vervangen van versleten afdichtingen en het controleren op tekenen van schade of slijtage. Onderhoudsschema's moeten worden opgesteld op basis van de bedrijfsomstandigheden van het systeem en de aanbevelingen van de fabrikant.

Juiste vloeistofkeuze

Het type en de kwaliteit van de hydraulische vloeistof die in het systeem wordt gebruikt, hebben een aanzienlijke invloed op de prestaties van de DCV. Gebruik altijd hydraulische vloeistof van hoge kwaliteit en controleer deze regelmatig om verontreinigingen te voorkomen die het systeem kunnen beschadigen. De vloeistof moet compatibel zijn met de klepmaterialen en moet de juiste viscositeit en smeereigenschappen hebben. Er moet regelmatig een vloeistofanalyse worden uitgevoerd om er zeker van te zijn dat de vloeistof schoon is en geen verontreinigingen bevat.

Bewaking en controle

Controleer de DCV en het hydraulische systeem regelmatig om problemen in een vroeg stadium op te sporen. Dit kan door het gebruik van sensoren en bewakingsapparatuur om parameters zoals druk, debiet en temperatuur te meten. Geautomatiseerde regelsystemen kunnen ook worden gebruikt om de prestaties van de DCV en het hydraulische systeem te optimaliseren. Deze systemen kunnen de instellingen in real-time aanpassen op basis van de gegevens van de sensoren, zodat het systeem binnen de optimale parameters werkt. Regelmatig onderhoud en inspecties moeten ook worden gepland om te voorkomen dat mogelijke problemen uitgroeien tot grote problemen.

Bedieningsmethoden voor richtingsafsluiters

Overzicht van bedieningsmethoden

Bedieningsmethoden zijn fundamenteel voor de werking van richtingsafsluiters (DCV's), waardoor ze de vloeistof- of luchtstroom in stromingsystemen kunnen regelen. Door de klepposities te wijzigen, zorgen deze methoden voor een nauwkeurige regeling van de beweging van actuators en cilinders, wat essentieel is voor diverse industriële toepassingen.

Gedetailleerde beschrijvingen van bedieningsmethoden

Handmatige bediening

Handmatige bediening maakt gebruik van hendels of knoppen om de klepstand handmatig te regelen. Deze methode is eenvoudig en betrouwbaar, ideaal voor toepassingen zoals kleinschalige hydraulische persen of handmatige testapparatuur, waarbij de operator de klepstand direct moet aanpassen.

Elektromagnetische aandrijving

Magneetaandrijving gebruikt elektromagneten om de klepspoel te bewegen. Deze methode is ideaal voor geautomatiseerde systemen waar precieze timing en controle nodig zijn. In industriële assemblagelijnen kunnen magneetbediende DCV's gesynchroniseerd worden met andere geautomatiseerde processen om een nauwkeurige vloeistofstroom op de juiste momenten te garanderen.

Hydraulische bediening

Hydraulische bediening, waarbij hydraulische druk wordt gebruikt om de klep te bedienen, biedt een soepele en nauwkeurige werking, waardoor het ideaal is voor omgevingen waar hydraulische systemen gebruikelijk zijn. Aangezien hetzelfde medium wordt gebruikt voor de bediening en de werking van het systeem, is de integratie naadloos. In grote bouwmachines zoals graafmachines zorgt de hydraulische bediening van DCV's voor een efficiënte en responsieve aansturing van de hydraulische cilinders.

Mechanische bediening

Mechanische bediening, hoewel minder gebruikelijk, maakt gebruik van koppelingen zoals nokken en rollen om de klepspoel te verschuiven. Deze methode wordt meestal gebruikt in gespecialiseerde toepassingen waar mechanisch voordeel nodig is. In sommige zware industriële machines kan mechanische bediening bijvoorbeeld de nodige kracht leveren om de klep onder hoge belasting te bedienen.

Bediening door piloot

Pilootgestuurde bediening gebruikt een pilootsignaal, hydraulisch of pneumatisch, om de klep te bedienen. Deze methode is geschikt voor grote kleppen waarbij een kleine initiële kracht kan worden gebruikt om een aanzienlijke beweging te bereiken. In grote industriële systemen regelen pilotgestuurde DCV's toepassingen met hoge stroming en hoge druk met pilotsignalen met een laag vermogen.

Veelgestelde vragen

Hieronder vind je antwoorden op een aantal veelgestelde vragen:

Wat zijn de verschillende soorten regelkleppen?

Richtingsafsluiters (DCV's) zijn essentieel voor het sturen van vloeistof- of luchtstromen in hydraulische en pneumatische systemen. Ze kunnen op verschillende manieren worden geclassificeerd. Op basis van het interne mechanisme zijn er spoelkleppen, die gebruikmaken van een glijdende of roterende spoel; schotelkleppen, met een schotel als sluitelement; en roterende kleppen, die gebruikmaken van roterende bewegingen. Wat de bedieningsmethode betreft, kunnen ze manueel, elektrisch, hydraulisch, pneumatisch of pilootgestuurd zijn. Gebaseerd op poortconfiguratie zijn er types zoals twee-weg voor AAN/UIT regeling, drie-weg voor verschillende stromingstrajecten, vier-weg voor dubbelwerkende cilinders en 5/2 of 5/3 kleppen voor complexe regeling.

Hoe werken richtingsregelkleppen in hydraulische systemen?

Richtingsafsluiters zijn essentiële onderdelen in hydraulische systemen, die verantwoordelijk zijn voor het sturen van de stroming van hydraulische vloeistof naar verschillende delen van het systeem. Ze werken door een beweegbaar element, meestal een spoel of schotel, in het klephuis te verschuiven om het stromingstraject van de vloeistof te veranderen. Deze verschuiving kan handmatig, mechanisch, elektrisch of pneumatisch worden bediend.

Wanneer de klep wordt bediend, beweegt deze naar verschillende posities om de vloeistofstroom te stoppen, door te laten of van richting te veranderen. Door de vloeistofstroom te regelen, beheren stuurventielen de werking van hydraulische actuators zoals cilinders en motoren. Deze actuators drijven op hun beurt weer machines en apparatuur aan in verschillende industrieën en zorgen voor een nauwkeurige besturing en efficiënte werking van hydraulische systemen.

Wat zijn de gebruikelijke bedieningsmethoden voor regelkleppen?

Richtingsafsluiters (DCV's) zijn van vitaal belang in stromingsystemen en regelen de richting van vloeistof- of luchtstromen. Gangbare bedieningsmethoden voor DCV's zijn handmatige, elektromagnetische, hydraulische, mechanische en pilootgestuurde bediening. Handmatige bediening maakt gebruik van hendels, knoppen of toetsen voor directe bediening en is geschikt voor toepassingen waarbij menselijke tussenkomst vereist is. Elektromagnetische bediening zet elektrische signalen om in mechanische beweging, ideaal voor geautomatiseerde systemen met snelle reactietijden. Hydraulische bediening maakt gebruik van hydraulische druk voor een soepele en nauwkeurige besturing. Mechanische bediening maakt gebruik van koppelingen zoals nokken en rollen, vaak in machines met mechanische bewegingen. Pilootgestuurde aandrijving gebruikt een pilootsignaal om grote kleppen te verschuiven, handig als directe bediening niet praktisch is.

Hoe kan ik stuurschuiven in mijn hydraulisch systeem integreren?

De integratie van richtingsafsluiters in een hydraulisch systeem omvat een aantal kritieke stappen. Bepaal eerst de systeemvereisten, inclusief het debiet en de druk die de klep moet verwerken, en houd rekening met omgevingsfactoren zoals temperatuur, vochtigheid en blootstelling aan corrosieve elementen. Selecteer vervolgens de juiste klepconfiguratie; spoelkleppen worden vaak gebruikt vanwege hun veelzijdigheid, met opties zoals 2-weg, 3-weg, 4-weg en 5-weg configuraties, afhankelijk van de behoeften van de toepassing.

Zodra het type klep is gekozen, moet voor de juiste installatie en montage worden gezorgd. De grootte en montagemogelijkheden van de klep moeten passen bij de beschikbare ruimte en systeemconfiguratie. Implementeer regelsystemen, zoals sensoren voor terugkoppeling, om een nauwkeurige regeling mogelijk te maken, vooral voor proportionele kleppen. Regelmatig onderhoud, inclusief inspectie op slijtage en schade, juiste opslag en gepland onderhoud, zorgt voor een lange levensduur en optimale prestaties van de kleppen.

Door deze stappen te volgen, kunt u richtingsregelkleppen effectief integreren in uw hydraulisch systeem, een nauwkeurige regeling van de vloeistofstroom bereiken en de algehele efficiëntie en functionaliteit van uw hydraulische werkzaamheden verbeteren. Een juiste integratie verbetert niet alleen de systeemprestaties, maar draagt ook bij aan de betrouwbaarheid en veiligheid van de machines.

Wat zijn enkele best practices voor het onderhouden van regelkleppen?

Richtingsafsluiters (DCV's) zijn essentieel in hydraulische en pneumatische systemen. Om ze effectief te onderhouden, moet u ze regelmatig visueel inspecteren op lekken, corrosie of slijtage. Reinig interne doorgangen en afdichtingen met geschikte middelen om verstopping te voorkomen en smeer bewegende delen met compatibele smeermiddelen. Voer een preventief onderhoudsprogramma uit volgens de aanbevelingen van de fabrikant, dat routinematige reiniging, smering en vervanging van onderdelen omvat. Vervang regelmatig versleten afdichtingen en O-ringen. Zorg ervoor dat onderhoudspersoneel is opgeleid, houd gedetailleerde onderhoudsgegevens bij en volg veiligheidsmaatregelen zoals lockout/tagout en het gebruik van persoonlijke beschermingsmiddelen (PPE). Dit zorgt voor een betrouwbare werking, vermindert het energieverbruik en verhoogt de veiligheid van het systeem.

Kunt u een praktijkvoorbeeld geven van het gebruik van regelkleppen?

Richtingsafsluiters (DCV's) worden veel gebruikt in diverse reële toepassingen om de vloeistofstroom in hydraulische systemen te regelen. Een opmerkelijk voorbeeld is het gebruik ervan in industriële automatisering, in het bijzonder bij het besturen van robotarmen. In dergelijke toepassingen wordt een 4-wegklep gebruikt om het uit- en intrekken van actuators te beheren, waardoor een nauwkeurige en soepele beweging wordt gegarandeerd die nodig is voor taken zoals assemblage of materiaalverwerking.

Een ander voorbeeld is te vinden in bouwmachines, zoals graafmachines en laders. DCV's zorgen voor een nauwkeurige besturing van hydraulische cilinders die graaf-, hef- en manoeuvreerbewerkingen uitvoeren. Een 3-wegklep kan worden gebruikt voor een enkelwerkende cilinder om de beweging van de arm te regelen, terwijl een 4-wegklep geschikt is voor dubbelwerkende cilinders.

In landbouwmachines zijn DCV's essentieel voor het regelen van tractoraanbouwdelen. Een 3-wegklep kan bijvoorbeeld het uitschuiven en intrekken van een ploeghulpstuk regelen, wat zorgt voor nauwkeurige en efficiënte landbouwwerkzaamheden.

Deze voorbeelden tonen de veelzijdigheid en kritieke rol aan van DCV's in diverse industriële toepassingen, die een efficiënte en nauwkeurige besturing van hydraulische systemen bieden.
