Entendendo as notações de tamanho de tubulação: NPS, DN e NB

Você já se viu perplexo com a infinidade de notações de tamanhos de tubos ao trabalhar em um projeto de tubulação? Navegar no mundo dos tamanhos de tubulação pode ser de fato assustador, especialmente quando termos como NPS, DN e NB são incluídos na mistura. Essas notações são essenciais para garantir que os tubos se encaixem corretamente e tenham um desempenho ideal, mas suas diferenças podem ser uma fonte de confusão. Neste artigo, desmistificaremos essas notações de tamanho de tubulação, explicando o que significam, como se comparam e sua relevância para os diâmetros interno e externo. Seja você um profissional experiente ou alguém que deseja aprofundar seu conhecimento, nossa análise comparativa fornecerá a clareza de que você precisa para escolher os tamanhos de tubos certos para suas aplicações. Pronto para desvendar as complexidades das notações de tamanho de tubos? Vamos nos aprofundar e explorar como esses padrões desempenham um papel fundamental nos sistemas de tubulação em todo o mundo.

Explicação das notações de tamanho de tubulação

Tamanho nominal da tubulação (NPS)

Nominal Pipe Size (NPS) é uma forma padronizada de designar tamanhos de tubos, usada principalmente na América do Norte. Ele indica o diâmetro externo (OD) do tubo, mas não corresponde diretamente ao diâmetro real para tamanhos que variam de NPS 1/8 a 12. Por exemplo, um tubo NPS 2 tem um diâmetro externo de 2,375 polegadas, o que torna esse sistema essencial para a identificação dos tamanhos de tubos em conjunto com a programação de tubos (SCH), que indica a espessura da parede e a capacidade de lidar com a pressão. Os tamanhos NPS de 14 e acima correspondem ao diâmetro externo real em polegadas. A ASME (American Society of Mechanical Engineers, Sociedade Americana de Engenheiros Mecânicos) define as diretrizes para o NPS, garantindo a compatibilidade entre os sistemas que usam medidas imperiais.

Furo nominal (NB)

Nominal Bore (NB) é um termo frequentemente usado de forma intercambiável com NPS, especialmente no Reino Unido. Ele se refere ao diâmetro interno aproximado da tubulação, alinhando-se estreitamente com o NPS em termos de uso e dimensionamento. Embora o NB e o NPS sejam semelhantes, o NB geralmente especifica o diâmetro interno com mais clareza, o que é crucial para projetos que precisam de medições precisas. Isso é particularmente importante em contextos internacionais em que vários padrões de medição são empregados.

Diâmetro nominal (DN)

O diâmetro nominal (DN) é o sistema padrão de dimensionamento de tubos usado na Europa e em outras regiões que seguem o sistema métrico. O DN é medido em milímetros e representa o diâmetro interno nominal do tubo, que é próximo, mas não exatamente, do diâmetro interno real. Os tamanhos DN não correspondem diretamente aos tamanhos NPS ou NB devido aos diferentes sistemas de medição, mas têm a mesma finalidade de padronizar os tamanhos dos tubos. Esse sistema é amplamente adotado na Europa e internacionalmente, fornecendo um equivalente métrico para NPS e NB.

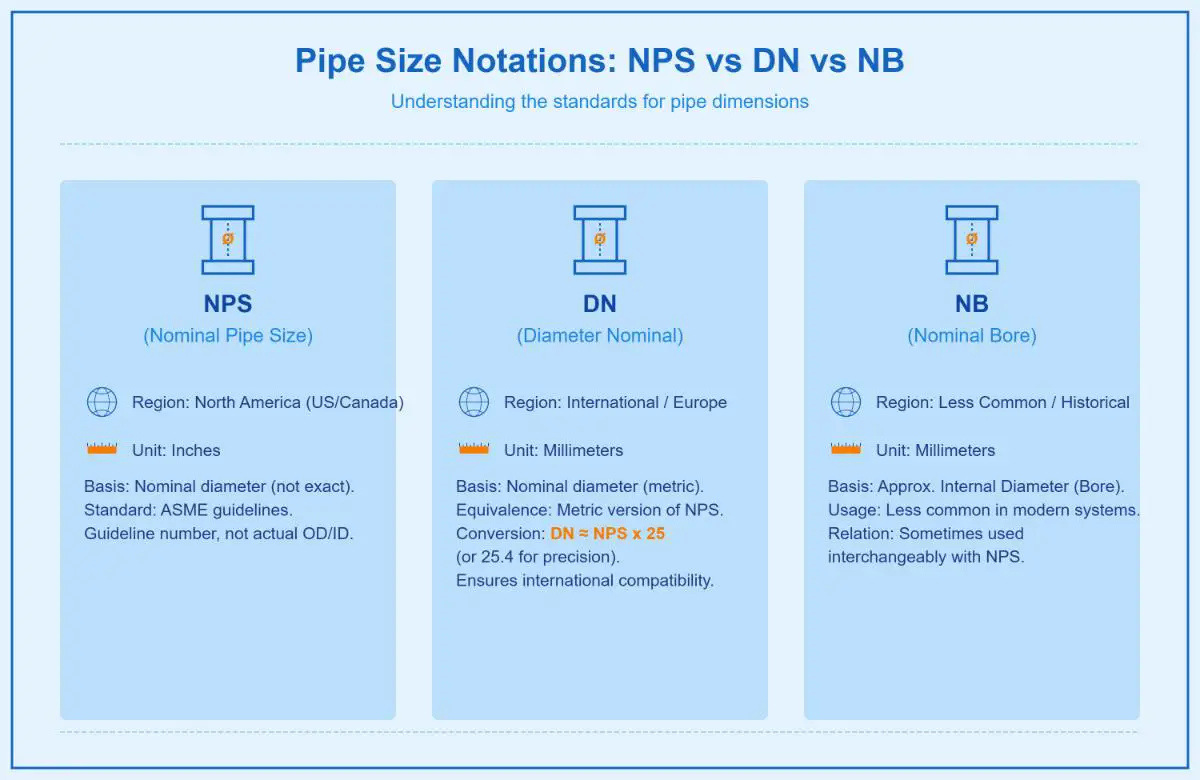

Principais diferenças e semelhanças

NPS vs. DN vs. NB

• NPS:
• Usado predominantemente na América do Norte.
• Mede o diâmetro externo em polegadas.
• Os tamanhos de 1/8 a 12 não correspondem ao diâmetro externo real.
• Regido pelas normas ASME.
• DN:
• Padrão na Europa e em regiões internacionais que usam o sistema métrico.
• Mede o diâmetro interno em milímetros.
• Fornece uma métrica equivalente ao NPS e ao NB.
• NB:
• Comum no Reino Unido e em alguns contextos internacionais.
• Refere-se ao diâmetro interno aproximado.
• Frequentemente usado de forma intercambiável com NPS ou DN.

A interpretação precisa das notações de tamanho de tubulação é fundamental para engenheiros e técnicos, pois assegura um projeto de sistema eficiente e seguro, evita falhas de comunicação em projetos internacionais e garante a compatibilidade entre diferentes padrões regionais. Cada notação - NPS, DN e NB - tem uma finalidade específica com base nas preferências regionais e nos requisitos do sistema, o que torna vital que os profissionais conheçam bem esses padrões.

Comparação dos padrões de tamanho de tubulação

Visão geral dos padrões de tamanho de tubos

Os padrões de tamanho de tubo NPS (Nominal Pipe Size), DN (Diameter Nominal) e NB (Nominal Bore) são essenciais para garantir a seleção e a especificação adequadas de tubos em várias aplicações de engenharia. Cada padrão tem suas próprias convenções e medidas, por isso é fundamental que os profissionais entendam suas diferenças e usos.

NPS (tamanho nominal da tubulação)

Definição e uso

O NPS é usado predominantemente na América do Norte e se baseia no diâmetro externo (OD) do tubo. Essas diretrizes são definidas pela Sociedade Americana de Engenheiros Mecânicos (ASME), especificamente nas normas ASME B36.10 e ASME B36.19.

Detalhes de medição

Para tamanhos NPS que variam de 1/8 a 12 polegadas, o diâmetro externo real não corresponde ao tamanho nominal. Por exemplo, um tubo NPS 6 tem um diâmetro externo de 6,625 polegadas. Entretanto, para os tamanhos NPS 14 e acima, o tamanho nominal é igual ao diâmetro externo real. A espessura da parede do tubo é indicada por um número de programação (SCH), que afeta o diâmetro interno sem alterar o diâmetro externo.

DN (Diâmetro Nominal)

Definição e uso

O DN é o sistema padrão de dimensionamento de tubos usado internacionalmente, principalmente em países que seguem o sistema métrico. Ele especifica os tamanhos dos tubos com base no diâmetro interno nominal em milímetros, fornecendo uma abordagem consistente e padronizada para uso global.

Detalhes de medição

Para converter NPS em DN, o valor NPS é multiplicado por 25,4. Por exemplo, um tubo NPS 6 é aproximadamente equivalente a DN 150, o que ajuda a garantir a compatibilidade e a padronização entre diferentes fabricantes e regiões.

NB (furo nominal)

Definição e uso

NB, frequentemente usado no Reino Unido, refere-se ao diâmetro interno aproximado de um tubo em milímetros. Embora o NB seja menos comum em sistemas modernos em comparação com o DN, ele ainda é usado de forma intercambiável com o DN em alguns contextos.

Detalhes de medição

O NB é usado principalmente para especificar o diâmetro interno, o que pode ser crucial para projetos que exigem medições precisas. Embora semelhante ao DN, o NB é menos padronizado e mais comumente visto em aplicações regionais específicas.

Análise comparativa

Sistemas de medição

• NPS: Com base no diâmetro externo em polegadas, com DEs reais variáveis para os tamanhos de 1/8 a 12.
• DN: Baseado no diâmetro interno nominal em milímetros, proporcionando uma conversão métrica direta.
• NB: Semelhante ao DN, mas menos padronizado, com foco no diâmetro interno aproximado.

Uso geográfico

• NPS: Predominantemente usado na América do Norte.
• DN: Amplamente usado em países com base no sistema métrico e em aplicações internacionais.
• NB: Comum no Reino Unido e em alguns contextos europeus.

Padronização e compatibilidade

• NPS: Regido pelas normas ASME, garantindo a compatibilidade com os sistemas norte-americanos.
• DN: Segue os padrões internacionais, garantindo ampla compatibilidade e padronização.
• NB: Menos padronizado, frequentemente usado de forma intercambiável com DN em regiões específicas.

Aplicações práticas

Conhecer as diferenças entre NPS, DN e NB é fundamental para selecionar e especificar os tubos certos em projetos de engenharia. Cada padrão tem sua finalidade com base nas preferências regionais e nos requisitos do sistema, o que torna essencial que engenheiros e técnicos conheçam bem essas notações para garantir a compatibilidade e a eficiência dos sistemas de tubulação.

Tamanhos e diâmetros de tubos

Entendendo os tamanhos dos tubos

Os tamanhos dos tubos são um aspecto fundamental dos sistemas de tubulação, influenciando a seleção, a compatibilidade e a eficiência de várias aplicações. As duas principais dimensões a serem consideradas são o diâmetro interno (ID) e o diâmetro externo (OD). Essas medidas são essenciais para garantir que os tubos se encaixem corretamente em outros componentes e tenham o desempenho esperado.

Diâmetro interno (ID)

O diâmetro interno refere-se à medida do interior do tubo, determinando a capacidade de fluxo. É essencial para aplicações em que a dinâmica de fluidos é crítica, como sistemas de abastecimento de água, tubulações de gás e transporte de produtos químicos. O diâmetro interno afeta a taxa de fluxo, a queda de pressão e a eficiência geral do sistema. Os engenheiros devem calcular e selecionar cuidadosamente o diâmetro interno adequado para garantir o desempenho e a segurança ideais.

Diâmetro externo (DE)

O diâmetro externo, medido ao longo do exterior do tubo, é fundamental para garantir a compatibilidade com conexões, acoplamentos e outros componentes externos. O diâmetro externo é padronizado em várias notações de tamanho de tubo, como NPS e DN, permitindo a consistência em diferentes padrões de fabricação e regiões.

Escalas de tubos e espessura de parede

As programações de tubos indicam a espessura da parede, o que afeta o diâmetro interno e a resistência do tubo. As programações comuns incluem SCH 40, SCH 80 e SCH 160. Um número de programação mais alto indica uma parede mais espessa, que pode suportar pressões mais altas, mas reduz o diâmetro interno.

Comparação de cronograma

• SCH 40: Peso padrão, comumente usado para aplicações gerais.
• SCH 80: Extra forte, adequado para sistemas de alta pressão.
• SCH 160: Duplo extra forte, usado em ambientes de alta pressão.

Influência das notações de tamanho nos diâmetros

Diferentes notações de tamanho - NPS, DN e NB - medem os diâmetros dos tubos de maneiras diferentes, afetando sua aplicação e compatibilidade.

NPS (tamanho nominal da tubulação)

O NPS usa o diâmetro externo em polegadas. Para tubos NPS 1/8 a 12, o diâmetro externo não corresponde ao tamanho nominal, exigindo referência a padrões para medidas exatas. Para os tamanhos NPS 14 e acima, o tamanho nominal é igual ao diâmetro externo real.

DN (Diâmetro Nominal)

O DN usa o diâmetro interno em milímetros, oferecendo um padrão métrico que é amplamente adotado internacionalmente. Esse sistema oferece uma abordagem direta para a especificação de tamanhos de tubos com base no diâmetro interno, facilitando a conversão e a compatibilidade em regiões métricas.

NB (furo nominal)

NB refere-se ao diâmetro interno aproximado, normalmente em milímetros, e é frequentemente usado de forma intercambiável com NPS em contextos britânicos. Embora semelhante ao DN, o NB enfatiza a medida interna, que é crucial para os cálculos de vazão.

Exemplos práticos

Exemplo 1: Sistemas de encanamento

No encanamento residencial, os tamanhos NPS são comumente usados devido à sua padronização na América do Norte. Por exemplo, um tubo NPS 2 pode ser selecionado com base em seu diâmetro externo e espessura da parede para garantir o ajuste adequado e o manuseio da pressão.

Exemplo 2: tubulações industriais

As tubulações industriais geralmente usam tamanhos DN para garantir a compatibilidade em projetos internacionais. Um tubo DN 150 seria selecionado com base em seu diâmetro interno para garantir taxas de fluxo adequadas para o transporte de produtos químicos.

Exemplo 3: Sistemas HVAC

Os sistemas HVAC exigem medições precisas para um fluxo de ar eficiente. Nesse contexto, os tamanhos dos NBs podem ser escolhidos para garantir que o diâmetro interno esteja alinhado com os requisitos do sistema para distribuição de ar.

Conversão entre tamanhos

A conversão entre NPS, DN e NB requer a compreensão de seus sistemas de medição. Por exemplo, a conversão de NPS para DN envolve a multiplicação do valor de NPS por 25,4, enquanto a conversão de DN para NPS envolve a divisão do valor de DN por 25,4. Essa conversão garante a compatibilidade entre diferentes regiões e padrões.

Entender os tamanhos e diâmetros dos tubos é essencial para selecionar os tubos certos, garantir a eficiência e evitar erros de projeto. Esse conhecimento é vital para engenheiros e técnicos que trabalham com sistemas de tubulação para obter desempenho e compatibilidade ideais.

Materiais e aplicações de tubos

Materiais comuns de tubulação

A seleção do material de tubulação adequado é fundamental para garantir a longevidade, a eficiência e a segurança dos sistemas de tubulação em vários setores. Cada material oferece vantagens distintas com base em fatores como durabilidade, resistência à corrosão e força.

Aço carbono

O aço carbono é conhecido por sua resistência e preço acessível, o que o torna uma escolha popular para aplicações de alta pressão. É amplamente utilizado em oleodutos e gasodutos, construção e sistemas de abastecimento de água. Os tubos de aço carbono podem suportar pressões significativas e são adequados para o transporte de fluidos e gases por longas distâncias.

Aço inoxidável

Os tubos de aço inoxidável são valorizados por sua excelente resistência à corrosão e apelo estético. Eles são ideais para ambientes que exigem higiene e durabilidade, como plantas de processamento químico, instalações de tratamento de água e sistemas de grau alimentício. A capacidade de resistir a produtos químicos agressivos e a altas temperaturas torna os tubos de aço inoxidável uma opção confiável para aplicações exigentes.

Aço-liga

O aço-liga combina vários metais para aumentar a força e a resistência ao desgaste. Isso o torna adequado para ambientes de alto estresse, onde a durabilidade é fundamental. As aplicações incluem maquinário industrial para serviços pesados, tubulações de alta pressão e estruturas expostas a condições extremas.

Ligas especiais

Ligas especiais como Inconel e Monel oferecem resistência excepcional à corrosão e a altas temperaturas. Esses materiais são comumente usados nos setores marítimo e químico, nos quais os tubos precisam suportar ambientes agressivos e substâncias corrosivas. As ligas especiais são escolhidas por sua capacidade de manter a integridade em condições extremas.

Materiais não metálicos

Materiais não metálicos, como PVC e PEX, são populares por suas propriedades de leveza e resistência à corrosão. O PVC é comumente usado em sistemas de abastecimento de água e drenagem devido à sua facilidade de instalação e custo-benefício. O PEX, conhecido por sua flexibilidade e resistência ao congelamento, é ideal para sistemas de água residenciais, proporcionando desempenho confiável em climas variados.

Escolha do material certo com base nas anotações de tamanho

A escolha do material do tubo geralmente depende da notação de tamanho, que influencia a compatibilidade e o desempenho.

NPS (tamanho nominal da tubulação)

Nos sistemas que usam NPS, o aço carbono e o aço inoxidável são frequentemente selecionados por sua compatibilidade com os tamanhos e as programações padrão. Por exemplo, um tubo NPS 2 feito de aço carbono pode ser escolhido para uma aplicação de alta pressão, garantindo que a resistência e a durabilidade do tubo estejam alinhadas com os requisitos do sistema.

DN (Diâmetro Nominal)

Para aplicações que usam DN, materiais como aço inoxidável e ligas especiais são preferidos devido à sua compatibilidade com o dimensionamento métrico. Um tubo de aço inoxidável DN 100 pode ser selecionado para uma estação de tratamento de água, onde a resistência à corrosão e as medições precisas do diâmetro interno são cruciais.

NB (furo nominal)

Na Europa, as notações de tamanho NB orientam a seleção de materiais, enfatizando o diâmetro interno. Aço-liga e materiais não metálicos como PVC são comumente usados, garantindo que os tubos atendam aos requisitos específicos de vazão e pressão. Por exemplo, um tubo de PVC com um tamanho NB pode ser escolhido para sistemas de irrigação, proporcionando uma distribuição eficiente de água.

Aplicações de tubos e conexões

Os tubos e as conexões são indispensáveis em vários setores devido à sua versatilidade e à variedade de materiais disponíveis. Conhecer as aplicações ajuda a selecionar o material e o tamanho certos para um desempenho ideal.

Petróleo e gás

No setor de petróleo e gás, as conexões de aço carbono e aço-liga são essenciais por sua resistência e durabilidade em ambientes de alta pressão. Usados em tubulações, refinarias e operações de perfuração, esses materiais garantem o transporte confiável do petróleo.

Encanamento e construção

O aço inoxidável e o PVC são comumente usados em encanamentos e construções por sua resistência à corrosão e preço acessível. Os tubos de aço inoxidável são ideais para sistemas de água potável, enquanto os tubos de PVC são usados para aplicações de drenagem e esgoto devido à sua facilidade de instalação e baixa manutenção.

Processamento químico

As ligas especiais e o aço inoxidável são preferidos nas plantas de processamento químico por sua resistência à corrosão e capacidade de suportar altas temperaturas. Esses materiais garantem o transporte seguro de produtos químicos perigosos, mantendo a integridade do sistema de tubulação.

Irrigação

Materiais leves como o PVC são usados em sistemas de irrigação agrícola para garantir a distribuição eficiente da água. Os tubos de PVC são favorecidos por sua durabilidade e resistência a fatores ambientais, o que os torna adequados para redes de irrigação extensas.

Sistemas de tubulação

Visão geral dos sistemas de tubulação

Os sistemas de tubulação são parte integrante de vários setores, fornecendo a infraestrutura necessária para o transporte eficiente de fluidos e gases. Esses sistemas são adaptados a requisitos específicos, como o tipo de fluido, as condições operacionais e os materiais usados.

Função das notações de tamanho de tubo em sistemas de tubulação

Importância da padronização

As notações de tamanho de tubo, como NPS, DN e NB, desempenham um papel fundamental para garantir a padronização e a compatibilidade dos sistemas de tubulação. Ao fornecer uma linguagem comum para especificar as dimensões dos tubos, essas notações facilitam o projeto, a instalação e a manutenção das redes de tubulação, garantindo que os tubos, as conexões e outros componentes funcionem perfeitamente juntos.

Exemplos de sistemas de tubulação

Sistemas de tubulação industrial

Os sistemas de tubulação industrial são encontrados em fábricas, instalações químicas e refinarias. Esses sistemas precisam de tubos que possam suportar altas pressões e materiais corrosivos. Os tubos de aço carbono e de aço-liga, especificados por meio de notações NPS ou DN, são comumente usados devido à sua resistência e durabilidade.

Sistemas de encanamento

Os sistemas de encanamento em edifícios residenciais e comerciais dependem de tamanhos de tubos padronizados para garantir pressão e fluxo de água consistentes. Na América do Norte, as notações NPS são normalmente usadas para esses sistemas, com materiais comuns que incluem cobre, PVC e aço inoxidável. Esses materiais são escolhidos por sua resistência à corrosão e facilidade de instalação.

Sistemas HVAC

Os sistemas de aquecimento, ventilação e ar condicionado (HVAC) exigem um dimensionamento preciso dos tubos para garantir um fluxo de ar e um controle de temperatura eficientes. Esses sistemas geralmente usam notações NPS para serem compatíveis com os padrões de construção existentes. Materiais como aço galvanizado e cobre são preferidos por sua condutividade térmica e durabilidade.

Dutos de petróleo e gás

Os oleodutos e gasodutos são essenciais para o transporte de petróleo bruto, gás natural e produtos refinados por longas distâncias. Esses dutos devem ser robustos e resistentes a condições extremas. As notações NPS são comumente usadas nesses sistemas, com materiais como aço-carbono e aço-liga de alta resistência selecionados por sua capacidade de suportar altas pressões e ambientes adversos.

Sistemas de abastecimento e distribuição de água

Os sistemas de abastecimento e distribuição de água exigem tubulações resistentes à corrosão e capazes de manter a qualidade da água. As notações DN são usadas com frequência nesses sistemas, principalmente em regiões que seguem padrões métricos. Materiais como ferro dúctil, PVC e polietileno são escolhidos por sua longevidade e resistência à degradação química.

Principais considerações sobre o projeto do sistema de tubulação

Seleção de materiais

A escolha do material certo para um sistema de tubulação é essencial para garantir seu desempenho e longevidade. Os fatores a serem considerados incluem o tipo de fluido que está sendo transportado, as temperaturas de operação e os requisitos de pressão. Por exemplo, o aço inoxidável pode ser escolhido por sua resistência à corrosão no processamento químico, enquanto o PVC pode ser selecionado por sua relação custo-benefício na distribuição de água.

Classificações de pressão e temperatura

Os tubos devem ser selecionados com base em sua capacidade de suportar as pressões e temperaturas que encontrarão. É nesse ponto que as programações dos tubos, que indicam a espessura da parede, tornam-se importantes. Saber como as notações de tamanho de tubo e as programações se relacionam garante que os tubos possam atender às demandas do sistema.

Instalação e manutenção

A facilidade de instalação e manutenção são fatores críticos no projeto de sistemas de tubulação. Os tamanhos e materiais padronizados dos tubos simplificam o processo de montagem e reparo desses sistemas. Por exemplo, o uso de notações NPS ou DN garante que as peças de reposição estejam prontamente disponíveis e sejam compatíveis com os componentes existentes.

Perguntas frequentes

Veja abaixo as respostas para algumas perguntas frequentes:

Quais são as diferenças entre as notações de tamanho de tubulação NPS, DN e NB?

NPS (Nominal Pipe Size), DN (Diameter Nominal) e NB (Nominal Bore) são três notações diferentes usadas para descrever tamanhos de tubos, cada uma com unidades de medida exclusivas e aplicações regionais.

NPS é um padrão norte-americano que se refere ao diâmetro nominal de um tubo em polegadas. Não é o diâmetro externo ou interno real, mas um número de diretriz. O NPS é amplamente utilizado nos Estados Unidos e no Canadá, com tamanhos padronizados de acordo com as diretrizes da ASME.

DN é o equivalente métrico internacional e europeu do NPS, medindo o diâmetro nominal em milímetros. O DN é usado na Europa e em outras regiões, garantindo a compatibilidade entre diferentes fabricantes e o alinhamento com os padrões internacionais. Para converter NPS em DN, multiplique o valor NPS por 25 (ou 25,4 para conversões precisas).

NB é outro termo que descreve os tamanhos dos tubos, normalmente referindo-se ao diâmetro interno aproximado em milímetros. É menos comumente usado em sistemas de tubulação modernos em comparação com DN e, às vezes, é usado de forma intercambiável com NPS.

Qual é a relação entre os tamanhos dos tubos e os diâmetros interno e externo?

Os tamanhos dos tubos estão relacionados aos diâmetros interno e externo de maneiras diferentes, dependendo do sistema de notação utilizado. Para o Nominal Pipe Size (NPS), que é usado principalmente na América do Norte, o diâmetro externo (OD) permanece constante para um determinado valor de NPS, mas o diâmetro interno (ID) varia de acordo com o schedule (espessura da parede) do tubo. Por exemplo, um tubo NPS 4 tem um diâmetro externo de 4,5 polegadas, mas seu diâmetro interno muda dependendo se ele é Schedule 40 ou Schedule 80.

Em contrapartida, o diâmetro nominal (DN), usado principalmente na Europa, e o diâmetro nominal (NB), usado nos padrões britânicos, estão mais relacionados ao diâmetro interno do tubo. Os valores de DN são expressos em milímetros e se aproximam do diâmetro interno, o que facilita a padronização e garante a compatibilidade entre diferentes fabricantes. Compreender essas relações é essencial para especificar e instalar com precisão os sistemas de tubulação de acordo com os padrões regionais e os requisitos de engenharia.

Por que notações de tamanho de tubulação diferentes são usadas em regiões diferentes?

Diferentes notações de tamanho de tubo, como NPS, DN e NB, são usadas em diferentes regiões, principalmente devido a variações nos sistemas de medição e nas práticas de padronização. Na América do Norte, o sistema Nominal Pipe Size (NPS) é predominante, usando polegadas para indicar os diâmetros dos tubos. Esse padrão é regido pela ASME e é amplamente utilizado nos Estados Unidos e no Canadá.

Por outro lado, o sistema de Diâmetro Nominal (DN) é comumente usado na Europa e em partes da Ásia. Esse sistema baseado na métrica mede os diâmetros dos tubos em milímetros e está alinhado com padrões internacionais como o ISO 6708. Da mesma forma, o Nominal Bore (NB) é outro termo usado de forma intercambiável com o DN, especialmente em regiões que seguem os padrões britânicos.

Essas diferenças regionais são importantes para garantir a compatibilidade e evitar incompatibilidades em projetos internacionais. Compreender essas variações é essencial para a seleção precisa de tubos e a integração eficaz do sistema em diferentes áreas geográficas.

Como faço para converter entre NPS, DN e NB?

Para converter entre NPS (Nominal Pipe Size, tamanho nominal do tubo), DN (Diameter Nominal, diâmetro nominal) e NB (Nominal Bore, diâmetro nominal do furo), você precisa entender seus sistemas de medição. O NPS é medido em polegadas, enquanto o DN e o NB são medidos em milímetros.

• NPS para DN: Multiplique o valor NPS por 25,4. Por exemplo, NPS 4 polegadas converte para DN 101,6 mm, que se aproxima de DN 100.
• DN para NPS: Divida o valor DN por 25,4. Por exemplo, DN 150 se converte em NPS 5,906, que se aproxima de NPS 6.
• NPS e NB: Esses termos são frequentemente usados de forma intercambiável, especialmente em regiões que seguem os padrões britânicos. Portanto, a conversão direta não é necessária, pois eles são essencialmente equivalentes na finalidade de medição.

Para obter conversões precisas, consulte os gráficos padrão que fornecem valores correspondentes para NPS, NB e DN. Isso garante a compatibilidade e evita incompatibilidades em projetos internacionais.

Quais padrões regem as notações de tamanho de tubulação?

As notações de tamanho de tubulação, como NPS, DN e NB, são regidas por padrões específicos que garantem uniformidade e compatibilidade nos sistemas de tubulação.

O tamanho nominal do tubo (NPS) é padronizado de acordo com as diretrizes ASME B36.10 e ASME B36.19. Esses padrões são usados principalmente na América do Norte e especificam o diâmetro externo nominal dos tubos em polegadas, juntamente com a espessura da parede e o schedule (SCH) para capacidade de manuseio de pressão.

O diâmetro nominal (DN) segue a norma ISO 6708, que é reconhecida internacionalmente, principalmente na Europa e nos países que adotam o sistema métrico. O DN representa o diâmetro nominal em milímetros e ajuda a padronizar os tamanhos dos tubos para projetos globais.

Nominal Bore (NB), geralmente usado de forma intercambiável com DN em contextos europeus, refere-se ao diâmetro interno aproximado em milímetros. Embora menos comum em sistemas modernos, a compreensão desses padrões é fundamental para garantir a compatibilidade e o desempenho em projetos de tubulação internacionais.

Como as notações de tamanho de tubo são usadas em sistemas de tubulação?

As notações de tamanho de tubo, como NPS, DN e NB, são essenciais em sistemas de tubulação para garantir um projeto preciso, compatibilidade e funcionalidade. Essas notações ajudam a definir as dimensões dos tubos, o que é crucial para de encaixe, união e manutenção de redes de tubulação.

O Nominal Pipe Size (NPS) é usado predominantemente na América do Norte e indica o tamanho do tubo com base em seu diâmetro externo (OD), embora não corresponda diretamente ao OD real para tamanhos abaixo de NPS 14. O diâmetro nominal (DN), usado principalmente na Europa e em países que seguem o sistema métrico, representa o diâmetro interno aproximado em milímetros. O Nominal Bore (NB) é comumente usado nos padrões britânicos e também se refere ao diâmetro interno, embora não exatamente.

Essas anotações garantem que tubos, válvulas e conexões de diferentes fabricantes e regiões possam ser combinados e conectados corretamente. Elas também auxiliam na seleção de materiais e programações (espessuras) apropriadas para aplicações específicas, garantindo que o sistema possa lidar com as pressões e vazões necessárias. Compreender e usar essas notações corretamente é fundamental para que os engenheiros projetem sistemas de tubulação eficientes, seguros e confiáveis.
