Flange flutuante versus flange fixo: Qual é a diferença?

A escolha do flange certo para o seu sistema de tubulação pode ser uma decisão crítica, que afeta o desempenho e a manutenção. Quer esteja lidando com ambientes de alta pressão ou gerenciando os efeitos da expansão térmica, é essencial compreender as diferenças entre flanges flutuantes e fixos. Os flanges flutuantes oferecem vantagens exclusivas em determinadas aplicações, mas os flanges fixos podem ser a melhor opção para outras. Como você decide qual é o mais adequado para o seu projeto?

Neste artigo, vamos nos aprofundar nas principais distinções entre flanges flutuantes e fixos, examinando sua construção, funcionalidade e casos de uso ideais. Exploraremos como cada tipo lida com a expansão térmica, os desafios específicos de manutenção que eles apresentam e quais setores favorecem um em detrimento do outro. Ao final, você terá uma compreensão clara de quando usar um flange flutuante em vez de um flange fixo e os fatores que devem influenciar sua decisão. Pronto para navegar pelas complexidades da seleção de flanges? Vamos nos aprofundar.

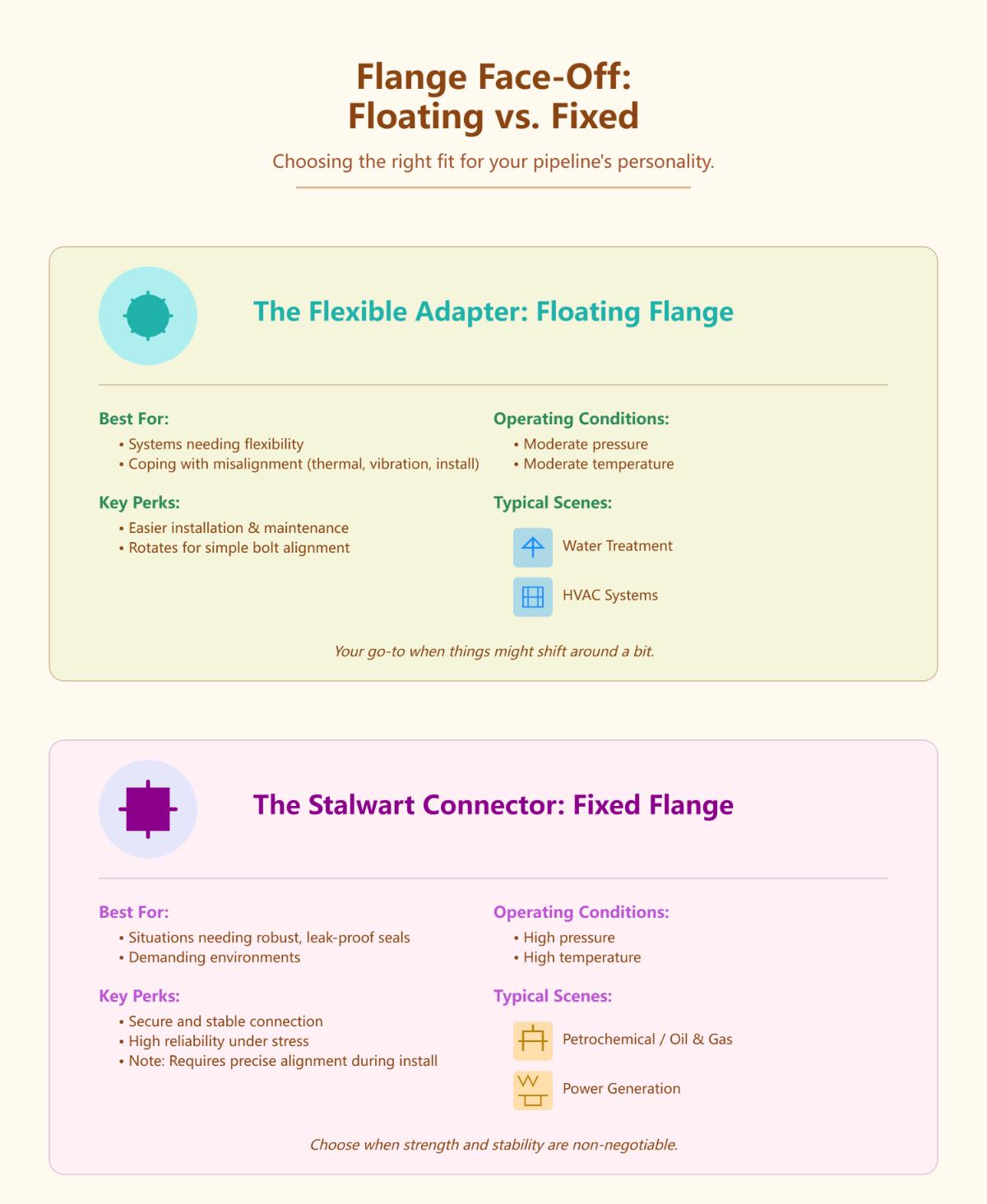

Comparação de tipos de flanges: Flutuante vs Fixo

Visão geral do flange flutuante

Os flanges flutuantes aumentam a flexibilidade dos sistemas de tubulação. Eles não são fixados permanentemente ao tubo, permitindo o movimento axial e pequenos desalinhamentos. Esse tipo de flange é normalmente usado com uma gaxeta para garantir uma vedação flexível, o que é benéfico em sistemas sujeitos a expansão térmica ou vibração. Os flanges flutuantes geralmente são preferidos em cenários em que a facilidade de alinhamento e instalação é fundamental, como em sistemas com manutenção ou ajustes frequentes.

Características estruturais

• Tipo de conexão: O flange flutuante não é soldado ou fixado permanentemente ao tubo, permitindo o movimento.
• Flexibilidade de design: Ideal para compensar pequenos desalinhamentos, que podem ocorrer devido à expansão térmica ou a vibrações.

Aplicativos

Os flanges flutuantes são comumente usados em setores como HVAC e tratamento de água, em que as tubulações frequentemente se deslocam devido a mudanças de temperatura ou precisam ser desmontadas com frequência para manutenção.

Visão geral do flange fixo

Os flanges fixos, soldados ou aparafusados ao tubo, criam uma conexão rígida adequada para ambientes de alta pressão e alta temperatura. Essa rigidez os torna essenciais quando a estabilidade é crucial. Os flanges fixos exigem alinhamento preciso durante a instalação, o que é uma consideração fundamental em sua aplicação.

Características estruturais

• Tipo de conexão: Fixado permanentemente por meio de solda ou parafusos, criando uma junta estável e imóvel.
• Requisitos de instalação: Exige alinhamento preciso e, muitas vezes, processos de instalação mais complexos.

Aplicativos

Os flanges fixos são amplamente utilizados nos setores petroquímico e de petróleo e gás, nos quais a capacidade de suportar altas pressões e temperaturas é essencial. Sua natureza robusta os torna ideais para configurações permanentes em que a estabilidade é fundamental.

Principais diferenças e semelhanças

Flexibilidade e movimento

• Flange flutuante: Permite o movimento e o desalinhamento, tornando-o adaptável a condições variáveis.
• Flange fixo: Falta de flexibilidade após a instalação, exigindo um alinhamento inicial preciso.

Manuseio de pressão e temperatura

• Flange flutuante: Adequado para aplicações de pressão baixa a média e menos estável sob altas temperaturas.
• Flange fixo: Capaz de lidar com ambientes de alta pressão e alta temperatura com maior integridade.

Instalação e manutenção

• Flange flutuante: Mais fácil de instalar devido à sua flexibilidade de alinhamento, mas requer manutenção regular das gaxetas devido ao possível desgaste.
• Flange fixo: Exige uma instalação precisa, mas oferece necessidades reduzidas de manutenção pós-instalação, concentrando-se principalmente na integridade da solda.

Vantagens e desvantagens de cada tipo

Flange flutuante

• Vantagens:
• Alinhamento mais fácil durante a instalação.
• Adaptável à expansão térmica e à vibração.
• Desvantagens:
• Não é adequado para aplicações de alta pressão ou alta temperatura.
• Requer manutenção regular das juntas.

Flange fixo

• Vantagens:
• Adequado para ambientes de alta pressão e alta temperatura.
• Fornece uma conexão estável e durável.
• Desvantagens:
• Processo de instalação complexo e preciso.
• Falta de flexibilidade para ajustes de movimentação ou desalinhamento da tubulação.

Entendendo as aplicações de flanges

Em ambientes de alta pressão, a escolha entre flanges flutuantes e fixos é crucial porque eles lidam com o estresse e mantêm a integridade de forma diferente. Os flanges fixos, com sua fixação rígida ao tubo, são ideais para aplicações de alta pressão, garantindo uma conexão segura e à prova de vazamentos, essencial em ambientes como plantas petroquímicas e plataformas de petróleo offshore. Esses flanges mantêm sua vedação de forma confiável em condições extremas, reduzindo os riscos de vazamento e aumentando a segurança e a eficiência do sistema.

Por outro lado, os flanges flutuantes oferecem flexibilidade, o que os torna adequados para sistemas em que as variações de pressão são moderadas. Sua capacidade de acomodar o movimento e o desalinhamento pode ser benéfica em aplicações em que ocorre expansão ou contração térmica, permitindo que o sistema se ajuste sem comprometer a integridade da conexão. Entretanto, eles podem não oferecer a estabilidade necessária em ambientes com alta pressão constante.

A aplicabilidade de flanges flutuantes e fixos varia significativamente entre os setores. Na manufatura e na engenharia, os flanges flutuantes são usados com frequência em sistemas que exigem manutenção ou ajustes frequentes. Sua facilidade de alinhamento e flexibilidade simplificam a instalação e permitem a rápida desmontagem e remontagem, o que é essencial em ambientes dinâmicos em que as configurações da tubulação podem mudar regularmente.

No setor de petróleo e gás, os flanges fixos são usados predominantemente devido ao seu projeto robusto, que é fundamental para manter a integridade do sistema em condições de alta pressão e alta temperatura. A natureza permanente dos flanges fixos os torna ideais para tubulações que transportam substâncias voláteis, onde a segurança e a confiabilidade são fundamentais.

Os flanges flutuantes encontram seu nicho em setores como HVAC e tratamento de água. Esses flanges se adaptam bem às flutuações de temperatura, permitindo que o sistema se ajuste sem estressar a tubulação. Além disso, eles acomodam a vibração, o que os torna uma opção prática para aplicações que exigem uma conexão flexível e segura.

Flange de junta sobreposta

Os flanges de junta sobreposta são um tipo exclusivo de flange usado em sistemas de tubulação, conhecidos por sua versatilidade e facilidade de instalação. Eles consistem em dois componentes principais: a extremidade do tubo, que é soldada ao tubo, e o flange de junta sobreposta, que desliza sobre a extremidade do tubo. Esse projeto oferece a vantagem da flexibilidade rotacional, permitindo que o flange gire e se alinhe facilmente sem ser soldado diretamente ao tubo, facilitando a manutenção e a instalação.

Principais recursos e benefícios

Design e flexibilidade

Os flanges de junta sobreposta se distinguem por sua capacidade de acomodar desalinhamentos e oferecer flexibilidade rotacional. Seu design permite que o flange gire e se alinhe facilmente sem ser soldado diretamente ao tubo, facilitando a manutenção e a instalação. Esse recurso é particularmente vantajoso em situações em que o alinhamento preciso é desafiador ou em que são necessários ajustes frequentes.

Custo-efetividade

O flange pode ser reutilizado, reduzindo os custos de material em sistemas que precisam ser desmontados com frequência. Além disso, o processo de instalação simples reduz os custos de mão de obra, tornando-os uma opção econômica para grandes projetos. Isso torna os flanges de junta sobreposta uma opção prática para aplicações em que a eficiência de custos é uma prioridade.

Prevenção de vazamentos

Os flanges de junta sobreposta evitam vazamentos de forma eficaz por meio da conexão sólida da ponta, permitindo ajustes sem comprometer a vedação, o que os torna ideais para sistemas que exigem manutenção frequente. Esse projeto confiável garante que a integridade do sistema seja mantida mesmo quando forem necessários ajustes.

Comparação com flanges fixos e flutuantes

Flexibilidade e movimento

Os flanges de junta sobreposta oferecem flexibilidade semelhante à dos flanges flutuantes, acomodando o movimento e a expansão térmica, ao contrário dos flanges fixos, que oferecem uma conexão rígida. Essa flexibilidade os torna adequados para aplicações em que as mudanças no sistema de tubulação precisam ser acomodadas.

Instalação e manutenção

Em comparação com os flanges fixos, os flanges de junta sobreposta facilitam a instalação e a manutenção. Eles não exigem alinhamento preciso durante a instalação, reduzindo a complexidade e o tempo. A manutenção é simplificada, pois o flange pode ser removido sem corte ou solda, semelhante às vantagens oferecidas pelos flanges flutuantes.

Considerações sobre custos

Os flanges de junta sobreposta geralmente são mais econômicos do que os flanges flutuantes, principalmente em cenários que envolvem tubos grandes ou sistemas que exigem desmontagem regular. Embora os flanges fixos possam oferecer custos iniciais mais baixos devido ao seu projeto mais simples, os benefícios de longo prazo da reutilização e da manutenção reduzida geralmente tornam os flanges de junta sobreposta uma solução mais econômica.

Prevenção de vazamentos

Tanto os flanges de junta sobreposta quanto os fixos oferecem uma prevenção robusta contra vazamentos. No entanto, os flanges de junta sobreposta dependem da qualidade da conexão da extremidade do tubo em vez da integridade da solda, como ocorre com os flanges fixos. Essa diferença de projeto aumenta sua confiabilidade em sistemas em que são necessários ajustes ou manutenção frequentes.

Padrões de materiais e conformidade

Composição e padrões do material

Os padrões de materiais são essenciais para garantir a durabilidade e a confiabilidade dos flanges flutuantes e fixos em várias aplicações. Esses padrões determinam a composição química, as propriedades mecânicas e as tolerâncias dimensionais, garantindo que os flanges possam suportar condições operacionais específicas.

Flanges fixos

Os flanges fixos geralmente são feitos de materiais duráveis, como aço carbono, aço inoxidável ou ferro fundido, escolhidos por sua capacidade de suportar condições de alta pressão e alta temperatura. Normas como ASTM e ASME descrevem as propriedades mecânicas e a composição química necessárias para garantir que esses flanges mantenham a integridade estrutural sob tensão. Os padrões rigorosos garantem que os flanges fixos não se deformem ou falhem, mesmo sob tensões operacionais extremas.

Flanges flutuantes

Os flanges flutuantes, um tipo de flange que permite o movimento da tubulação, geralmente consistem em um flange de apoio e uma ponta soldada à tubulação. O material do flange geralmente é aço carbono ou aço inoxidável, seguindo padrões como ASTM A182 ou A105, que garantem que eles sejam resistentes à corrosão e fortes o suficiente para condições moderadas. Essa flexibilidade torna os flanges flutuantes adequados para aplicações com pressão e temperatura moderadas, mas não tanto para condições extremas.

Conformidade no contexto do aplicativo

A conformidade com os padrões do setor é essencial para o uso seguro e eficiente de flanges flutuantes e fixos. Esses padrões regem as classificações de pressão-temperatura, a rastreabilidade do material e os procedimentos de instalação necessários para cada tipo de flange.

Flanges fixos

Os flanges fixos são essenciais nos setores em que a segurança e a confiabilidade são fundamentais, como petróleo e gás, fábricas de produtos químicos e energia geotérmica. Os requisitos de conformidade para flanges fixos são mais exigentes, especialmente em setores em que a segurança e a confiabilidade são fundamentais. Normas como a ASME B16.5 garantem que esses flanges possam suportar pressão e temperatura extremas sem comprometer a segurança. Os protocolos de teste não destrutivo (NDT) e de garantia de qualidade são normalmente empregados para verificar a integridade dos flanges fixos antes da instalação.

Flanges flutuantes

Os flanges flutuantes são usados em aplicações em que se espera desalinhamento ou movimento da tubulação devido a ciclos térmicos, como em sistemas HVAC e de tratamento de água. Embora devam estar em conformidade com padrões como o ASME B16.5, o foco está na flexibilidade e na resistência à corrosão, e não na força extrema. Isso faz com que os flanges flutuantes sejam adequados para sistemas em que o alinhamento preciso é desafiador, mas em que as condições de alta pressão não são predominantes.

Implicações de instalação e manutenção que afetam a conformidade

A instalação e a manutenção dos flanges afetam significativamente sua conformidade com os códigos de segurança operacional, influenciando o desempenho geral e a confiabilidade dos sistemas de tubulação.

Flanges fixos

Os flanges fixos exigem alinhamento preciso e instalação habilidosa para evitar estresse e falha na gaxeta, com inspeções regulares exigidas pelos padrões de conformidade. Como os flanges fixos não permitem o movimento, qualquer tensão na tubulação é transferida diretamente para o flange, o que exige alta qualidade do material e precisão na instalação.

Flanges flutuantes

Os flanges flutuantes oferecem uma instalação mais fácil devido à sua capacidade de se ajustar ao desalinhamento, exigindo verificações regulares para garantir o desempenho contínuo, especialmente em ambientes propensos a vibrações ou mudanças de temperatura. Embora os protocolos de conformidade possam ser menos rigorosos com relação à precisão da instalação, eles ainda exigem a seleção adequada do material e dos tipos de gaxeta adequados ao ambiente operacional.

Critérios de seleção de flanges

Ao escolher entre flanges flutuantes e fixos, é fundamental considerar os requisitos de pressão e temperatura do sistema.

Requisitos de pressão e temperatura

Flanges fixos

Os flanges fixos são ideais para aplicações que exigem alta pressão e resistência à temperatura. Sua construção robusta e fixação rígida os tornam adequados para ambientes que exigem conexões seguras e à prova de vazamentos, como os setores de petróleo e gás, petroquímico e de geração de energia.

Flanges flutuantes

Os flanges flutuantes são mais adequados para sistemas com requisitos de pressão e temperatura de baixa a média. Eles oferecem flexibilidade para acomodar pequenos desalinhamentos e expansão térmica sem comprometer a integridade do sistema, comumente usados em sistemas HVAC e instalações de tratamento de água.

Alinhamento e expansão do sistema

Também é fundamental gerenciar o alinhamento do sistema e a expansão térmica.

Flanges flutuantes

Os flanges flutuantes podem se mover ao longo do tubo para compensar pequenos desalinhamentos e expansão térmica, ajudando a evitar tensões e a reduzir o risco de danos. Isso os torna vantajosos em sistemas em que a expansão térmica é uma preocupação.

Flanges fixos

Os flanges fixos proporcionam uma conexão rígida, exigindo alinhamento preciso durante a instalação. Essa rigidez garante a estabilidade, mas não acomoda a expansão térmica ou o desalinhamento, sendo adequada para sistemas estáticos com flutuações mínimas de temperatura.

Manutenção e inspeção

Flanges flutuantes

Devido à sua natureza destacável, os flanges flutuantes são mais fáceis de inspecionar e manter. Eles podem ser facilmente desmontados para verificações de rotina, o que os torna ideais para sistemas que exigem manutenção frequente.

Flanges fixos

Apesar de serem mais difíceis de manter, os flanges fixos oferecem estabilidade a longo prazo e menor risco de vazamento, o que pode compensar a complexidade da instalação inicial. O acesso a eles para inspeção geralmente exige mais esforço, o que pode resultar em mais tempo de inatividade.

Condições ambientais

O ambiente operacional afeta significativamente a seleção do flange, especialmente no que diz respeito à resistência à corrosão.

Seleção de materiais

A escolha do material adequado é crucial para a durabilidade e a resistência a fatores ambientais. Os flanges de aço inoxidável podem ser preferidos em ambientes corrosivos, enquanto os flanges de aço carbono são adequados para condições menos agressivas.

Considerações sobre custos

O custo, embora nem sempre seja o fator principal, pode influenciar a escolha entre flanges flutuantes e fixos.

Flanges flutuantes

Os flanges flutuantes podem ter custos iniciais mais altos devido ao seu projeto e aos requisitos de material. No entanto, sua facilidade de manutenção e reutilização pode resultar em custos operacionais menores a longo prazo.

Flanges fixos

Os flanges fixos podem ser mais baratos inicialmente, mas a instalação precisa e as possíveis dificuldades de manutenção podem levar a custos mais altos a longo prazo. Eles são econômicos para sistemas estáveis com necessidades mínimas de manutenção.

Considerações sobre instalação e manutenção

Considerações sobre a instalação

Instalação do flange flutuante

Os flanges flutuantes são conhecidos por sua flexibilidade, o que facilita a instalação. Esses flanges podem se ajustar a pequenos desalinhamentos porque não estão permanentemente fixados ao tubo, o que é particularmente útil em sistemas em que o alinhamento preciso é difícil. Essa adaptabilidade permite um leve movimento, acomodando a expansão térmica e a vibração, reduzindo assim a complexidade da instalação.

Além disso, a facilidade de corrigir o alinhamento durante a montagem é um benefício notável. Os instaladores podem ajustar a posição do flange para alinhar os orifícios dos parafusos e posicionar as gaxetas corretamente sem precisar de um posicionamento inicial perfeito do tubo. Essa flexibilidade diminui o risco de erros de instalação e reduz o tempo e o esforço necessários para a configuração. Os flanges flutuantes geralmente são feitos de materiais como aço carbono ou aço inoxidável, adequados para ambientes com condições flutuantes de temperatura e pressão.

Instalação de flange fixo

Os flanges fixos são soldados ou aparafusados diretamente ao tubo, exigindo um alinhamento preciso para evitar tensões e possíveis vazamentos. Essa fixação rígida exige planejamento e execução cuidadosos, pois qualquer desalinhamento pode levar à falha da gaxeta ou a vazamentos, especialmente em condições de alta pressão ou alta temperatura. Apesar da maior complexidade e do tempo necessário para a instalação, a estabilidade e a resistência dos flanges fixos os tornam ideais para ambientes exigentes, como os setores de processamento químico ou de geração de energia.

Considerações sobre manutenção

Manutenção de flanges flutuantes

Os flanges flutuantes oferecem vantagens de manutenção principalmente devido ao seu design flexível, que reduz o estresse causado pelo movimento da tubulação ou pela expansão térmica e pode reduzir a frequência com que a manutenção é necessária em sistemas propensos a vibração ou desalinhamento. Entretanto, em ambientes com pressão ou temperatura muito altas, o risco de vazamento é maior, o que pode exigir inspeções e substituições mais frequentes das gaxetas.

A facilidade de desmontagem é outra vantagem significativa. A natureza não fixa dos flanges flutuantes permite a remoção e a substituição simples durante as operações de manutenção, o que é vantajoso em sistemas que exigem realinhamento após a manutenção, como instalações de HVAC ou de tratamento de água.

Manutenção de flanges fixos

Os flanges fixos são robustos e fornecem uma conexão estável que pode suportar altas pressões e temperaturas, geralmente exigindo manutenção mínima. Entretanto, quando a manutenção é necessária, ela tende a ser mais trabalhosa. Os reparos geralmente envolvem solda ou desparafusamento, o que pode ser caro e demorado. Qualquer desalinhamento durante a reinstalação pode levar a falhas na vedação ou estresse mecânico.

Apesar desses desafios, a confiabilidade dos flanges fixos em ambientes adversos faz com que eles sejam a escolha preferida em aplicações industriais críticas, onde o tempo de inatividade é caro e as conexões seguras são essenciais. Sua capacidade de manter a integridade sob estresse é um fator significativo na escolha para essas funções.

Perguntas frequentes

Veja abaixo as respostas para algumas perguntas frequentes:

Quando devo usar um flange flutuante em vez de um flange fixo?

Ao decidir entre um flange flutuante e um flange fixo, considere os requisitos específicos do seu sistema de tubulação. Os flanges flutuantes são ideais quando a flexibilidade é necessária, como em sistemas que podem sofrer desalinhamento devido à expansão térmica, vibração ou tolerâncias de instalação. Eles facilitam a instalação e a manutenção porque podem girar e se ajustar, o que os torna adequados para aplicações como tratamento de água e sistemas HVAC em que há pressão e temperatura moderadas.

Por outro lado, os flanges fixos são mais bem utilizados em situações que exigem conexões robustas e à prova de vazamentos sob alta pressão e alta temperatura. Eles fornecem uma conexão segura e estável, crucial para setores como petroquímico, petróleo e gás e geração de energia. Os flanges fixos exigem alinhamento preciso durante a instalação, pois são permanentemente fixados ao tubo, garantindo confiabilidade e estabilidade em ambientes exigentes.

Como a expansão térmica afeta a escolha do flange?

A expansão térmica influencia significativamente a escolha do flange devido às taxas de expansão diferencial entre os materiais quando submetidos a variações de temperatura. Os flanges flutuantes acomodam a expansão axial do tubo, reduzindo a tensão nos parafusos e minimizando o risco de vazamentos. Eles são ideais para sistemas com mudanças de temperatura frequentes ou rápidas, pois permitem o movimento e compensam o desalinhamento. Os flanges fixos, no entanto, restringem o movimento, induzindo a um estresse maior e exigindo cálculos precisos da pré-carga dos parafusos. Eles são mais adequados para ambientes térmicos estáveis, onde as flutuações de temperatura são mínimas. O emparelhamento adequado de materiais e as estratégias de isolamento são fundamentais para gerenciar os efeitos térmicos e garantir um desempenho confiável do flange.

Que desafios de manutenção existem para os flanges fixos?

Os flanges fixos apresentam vários desafios de manutenção devido à sua fixação rígida em tubulações ou superfícies de equipamentos. Um dos principais problemas é sua incapacidade de acomodar a expansão ou contração térmica, o que pode levar à concentração de tensão no flange, nos parafusos e na gaxeta durante as flutuações de temperatura. Essa imobilidade pode causar o afrouxamento dos parafusos, a falha da gaxeta e até mesmo o empenamento do flange. O monitoramento e a manutenção regulares, como verificações frequentes do torque dos parafusos e o uso de gaxetas especializadas, são necessários para enfrentar esses desafios.

Além disso, os flanges fixos são propensos à corrosão, principalmente em torno da face do flange e dos orifícios dos parafusos. A limpeza regular, os revestimentos protetores e as inspeções completas são fundamentais para evitar falhas relacionadas à corrosão. As vibrações mecânicas transmitidas pelos flanges fixos também podem levar à fadiga dos parafusos e ao desgaste da superfície, o que exige o monitoramento da vibração e a manutenção adequada dos parafusos.
