Porca de travamento vs. porca dupla: qual é a diferença?

Você já se perguntou como manter os parafusos bem presos em ambientes de alta vibração? Se estiver lidando com maquinário pesado ou aplicações automotivas, a escolha entre porcas de segurança e porcas duplas pode fazer toda a diferença. Neste artigo, vamos nos aprofundar nas especificidades desses dois métodos essenciais de fixação, comparando seus mecanismos, aplicações e desempenho. Você descobrirá como as contraporcas e as porcas duplas se diferenciam, os benefícios de usar contraporcas e qual opção é mais adequada às suas necessidades. Ao final, você terá uma compreensão clara de qual mecanismo de travamento é o mais adequado para o seu projeto. Então, qual deles será o melhor? Vamos descobrir.

Entendendo as porcas de segurança e as porcas duplas

Uma contraporca é um tipo de porca que resiste ao afrouxamento sob condições de vibração e torque. As contraporcas geralmente apresentam características exclusivas, como inserções de náilon ou roscas deformadas, que aumentam o atrito entre a contraporca e o parafuso, fixando a conexão com mais eficiência. Esse projeto ajuda a manter a integridade da junta aparafusada ao longo do tempo, mesmo em ambientes de alta vibração.

O método de porca dupla usa duas porcas no mesmo parafuso. A segunda porca, chamada de contraporca, é apertada contra a primeira porca para criar atrito adicional, ajudando a evitar o afrouxamento. Esse método se baseia na interação mecânica entre as duas porcas para manter a segurança da junta aparafusada.

Principais diferenças entre porcas de travamento e porcas duplas

Design e funcionalidade

• Porcas de trava: Utilize inserções de náilon ou roscas deformadas para aumentar o atrito diretamente entre as roscas da porca e do parafuso. Esse projeto é inerentemente resistente ao afrouxamento por vibração e tensão.
• Porcas duplas: Emprega duas porcas, em que a segunda (contraporca) é apertada contra a primeira para criar atrito. Esse método se baseia no efeito de travamento mecânico entre as duas porcas.

Resistência à vibração

• Porcas de trava: Altamente eficaz em ambientes de alta vibração devido ao seu design, o que os torna ideais para maquinário industrial e aviação.
• Porcas duplas: Menos eficaz contra vibrações e pode precisar de ajustes regulares.

Custo

• Porcas de trava: Mais caros inicialmente devido ao seu design especializado, mas são mais econômicos ao longo do tempo devido à menor manutenção.
• Porcas duplas: Mais barato no início, mas pode incorrer em custos mais altos a longo prazo devido à necessidade de manutenção frequente.

Complexidade da instalação

• Porcas de trava: Mais fáceis de instalar, pois não requerem o ajuste preciso necessário para as porcas duplas. Seu design simplifica o processo de fixação.
• Porcas duplas: A instalação pode ser mais complexa e demorada. Ela requer operadores qualificados para garantir o aperto adequado sem danificar as roscas.

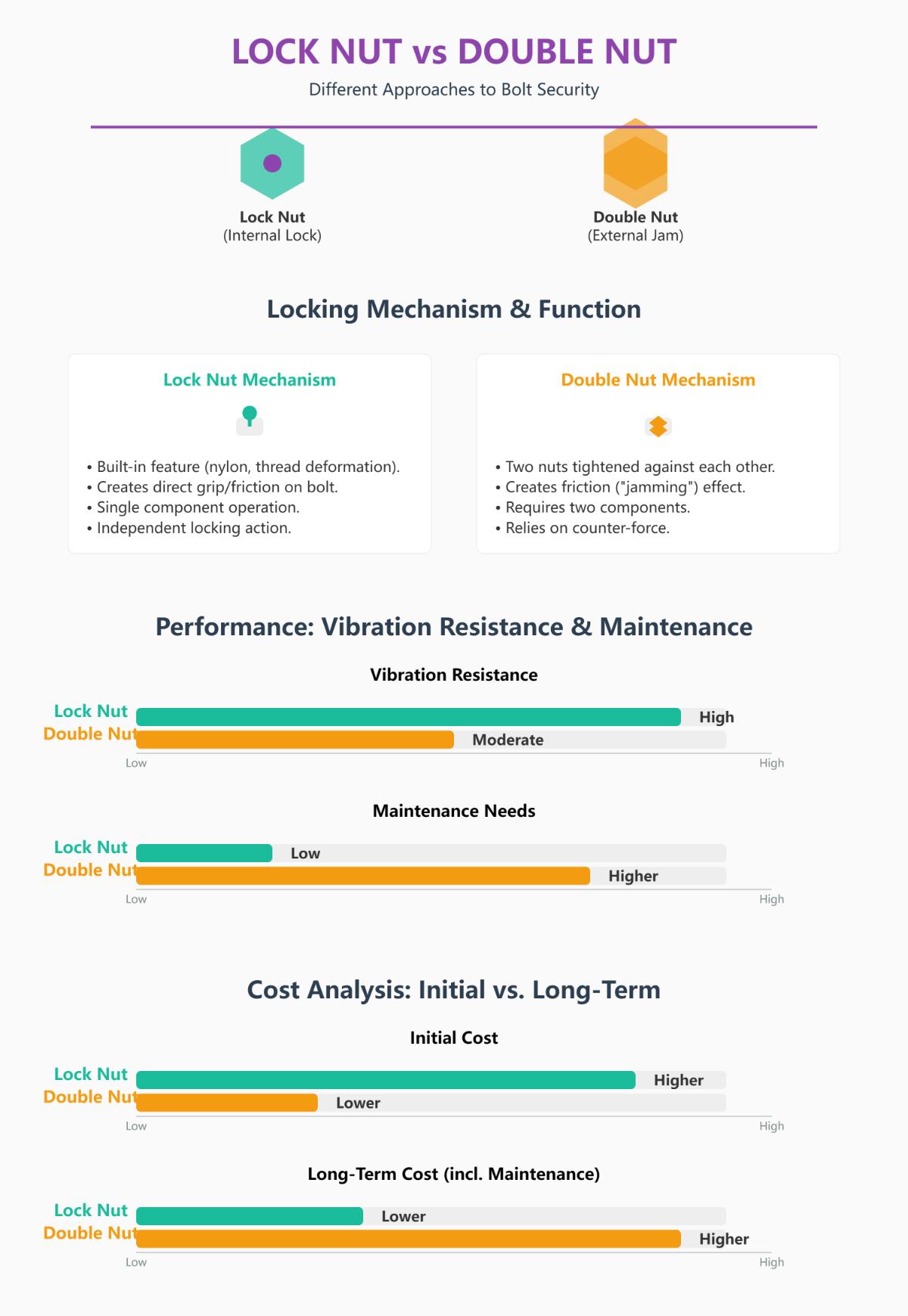

Tabela comparativa: Porca de travamento vs. Porca dupla

Compreender essas diferenças é fundamental para selecionar o tipo de porca adequado para aplicações específicas, especialmente em ambientes em que a resistência à vibração e a relação custo-benefício são fatores críticos.

Aplicações e benefícios da porca de geleia

Como as contraporcas funcionam na fixação dos parafusos

As porcas de fixação funcionam ao serem levemente apertadas contra uma porca padrão, o que induz o atrito entre as roscas das duas porcas. Esse atrito trava as porcas no lugar, impedindo-as de girar. A eficácia de uma porca de aperto depende muito da instalação adequada e da sequência de torque. Normalmente, a porca padrão é apertada primeiro, seguida pela porca de aperto, que é apertada contra a porca padrão. Esse método garante que as porcas permaneçam seguras mesmo sob condições de vibração moderada.

Vantagens e desvantagens do uso de porcas de geleia

Vantagens

• Devido ao seu design de baixo perfil, as porcas de aperto são ideais para aplicações em que o espaço é limitado, como nos setores automotivo e de robótica. Além disso, elas geralmente são mais baratas do que outros mecanismos de travamento, o que as torna uma opção econômica para muitas aplicações.
• Facilidade de instalação: A instalação de uma porca de aperto é relativamente simples, exigindo apenas ferramentas e técnicas básicas. Essa simplicidade pode reduzir o tempo e os custos de instalação.

Desvantagens

• Resistência moderada à vibração: Embora eficazes em ambientes de vibração moderada, as porcas de aperto podem não oferecer a segurança adequada em ambientes de alta vibração sem a instalação adequada.
• Confiabilidade sob cargas extremas: As contraporcas podem ser menos confiáveis sob cargas extremas em comparação com as contraporcas, que têm projetos especializados para resistir ao afrouxamento.
• Potencial de afrouxamento: Se não forem instaladas corretamente, as contraporcas podem se soltar com o tempo, especialmente em aplicações sujeitas a vibração contínua ou cargas dinâmicas.

Análise comparativa: Porca de fixação vs. Porca de travamento vs. Porca dupla

Resistência à vibração

• Noz de geleia: Oferece resistência moderada à vibração com uma porca padrão. Adequado para aplicações com vibração moderada, mas não ideal para ambientes de alta vibração.
• Porca de travamento: Oferece resistência superior à vibração devido a recursos de travamento integrados, como inserções de náilon ou roscas deformadas. Ideal para aplicações de alta vibração.
• Porca dupla: Alta resistência à vibração por meio do uso de duas porcas apertadas uma contra a outra, distribuindo a carga e evitando a rotação.

Eficiência de espaço

• Noz de geleia: Altamente eficiente em termos de espaço devido ao seu design de baixo perfil. Mais adequado para espaços confinados.
• Porca de travamento: Eficiência moderada de espaço, dependendo do design (por exemplo, inserções de náilon podem aumentar o volume).
• Porca dupla: Requer mais espaço em comparação com as contraporcas e contraporcas, pois envolve o uso de duas porcas.

Custo

• Noz de geleia: Baixo custo em comparação com as contraporcas. Escolha econômica para aplicações com requisitos de carga moderada.
• Porca de travamento: Custo moderado devido a projetos especializados, mas oferece benefícios de custo de longo prazo ao reduzir as necessidades de manutenção.
• Porca dupla: Baixo custo inicial, pois usa porcas padrão, mas pode incorrer em custos de manutenção mais altos ao longo do tempo.

Aplicações de Jam Nuts

Setor automotivo

No setor automotivo, as contraporcas costumam ser usadas em aplicações secundárias de fixação, como suportes de segurança e componentes não críticos. Seu design de baixo perfil as torna adequadas para áreas com espaço limitado, garantindo que os componentes permaneçam seguros sem adicionar volume significativo.

Máquinas e equipamentos

As porcas de fixação são usadas com frequência em máquinas para ajustes de nivelamento. Elas ajudam a manter a estabilidade das bases dos equipamentos e de outros componentes que exigem posicionamento preciso. A facilidade de instalação e a relação custo-benefício fazem das porcas de aperto uma escolha popular nessas aplicações.

Robótica

Na robótica, onde o espaço é escasso e os componentes estão sujeitos a vibrações moderadas, as porcas de aperto são usadas para fixar juntas e suportes. Seu design de baixo perfil e a resistência suficiente à vibração as tornam adequadas para esses ambientes de alta precisão.

Desenvolvimentos recentes

Porcas hexagonais de nylon

Inovações recentes levaram ao desenvolvimento de contraporcas hexagonais de náilon, que combinam os benefícios de uma contraporca de metal com uma inserção de náilon. Esse design híbrido aumenta a resistência à vibração, tornando-as cada vez mais populares em aplicações automotivas e de robótica.

Ligas de alta resistência

As porcas de fixação agora estão sendo fabricadas com ligas de alta resistência, expandindo seu uso em setores exigentes, como o aeroespacial e o de montagens de baterias de veículos elétricos (EV). Esses novos materiais aumentam a durabilidade e a confiabilidade em condições extremas.

Critérios de seleção

Ao selecionar uma porca de aperto para uma aplicação específica, considere os seguintes fatores:

• Resistência à vibração: Avalie o nível de vibração na aplicação para determinar se uma porca de aperto oferece a segurança adequada.
• Requisitos de espaço: Avalie o espaço disponível para garantir que o design de baixo perfil da porca de aperto seja adequado.
• Custo: Considere o custo inicial e os requisitos de manutenção de longo prazo para determinar a relação custo-benefício geral.
• Complexidade da instalação: Certifique-se de que o processo de instalação esteja alinhado com o nível de habilidade dos operadores e com as ferramentas disponíveis.

Resistência à vibração na fixação de parafusos

Importância da resistência à vibração

A resistência à vibração é essencial nos métodos de fixação de parafusos para evitar que os fixadores se soltem sob cargas dinâmicas. Essa característica é particularmente importante em setores como o automotivo, aeroespacial e de maquinário pesado, onde os componentes são regularmente submetidos a altos níveis de vibração. Garantir que os parafusos permaneçam seguros nessas condições ajuda a manter a integridade e a segurança da montagem.

Como as porcas de travamento proporcionam resistência à vibração

As contraporcas são projetadas para resistir a vibrações por meio de vários mecanismos. As contraporcas com inserção de náilon apresentam um colar de náilon que se deforma elasticamente quando apertadas em um parafuso. Essa deformação cria atrito entre o náilon e as roscas do parafuso, evitando que a porca se solte sob vibração. Esse tipo de porca de travamento é particularmente eficaz em aplicações em que são mantidas temperaturas moderadas, pois o calor excessivo pode degradar o náilon. Além disso, algumas porcas de segurança utilizam roscas deformadas que aumentam o atrito entre a porca e o parafuso. A deformação pode assumir várias formas, como projetos de roscas elípticas ou assimétricas. Essa interferência mecânica garante que a porca permaneça acoplada às roscas do parafuso, resistindo ao afrouxamento mesmo em ambientes de alta vibração.

As porcas de travamento totalmente metálicas, como as porcas de torque predominante, usam componentes metálicos intertravados para fixar a porca. Esses projetos podem incluir recursos como serrilhas ou distorções que prendem firmemente as roscas dos parafusos. Ao contrário das contraporcas com inserção de náilon, as variantes totalmente metálicas são adequadas para aplicações de alta temperatura e oferecem resistência robusta à vibração.

Como as porcas duplas proporcionam resistência à vibração

As porcas duplas obtêm resistência à vibração por meio da interação entre duas porcas. O método da porca de aperto envolve o aperto de uma segunda porca (porca de aperto) contra a primeira porca. Isso cria atrito entre as roscas de ambas as porcas e o parafuso, travando-os no lugar. A resistência eficaz à vibração com porcas duplas depende da sequência correta de aperto. A porca padrão é apertada primeiro, seguida pela porca de aperto, que é apertada contra a porca padrão.

As porcas duplas criam pontos de contato opostos nas roscas dos parafusos. O atrito gerado por essas forças opostas ajuda a evitar o movimento relativo entre as porcas e o parafuso, reduzindo o risco de afrouxamento sob vibração. A instalação adequada garante que as porcas sejam travadas com segurança e possam suportar cargas dinâmicas.

Comparação da resistência à vibração: Porca de travamento vs. Porca dupla

As porcas de travamento geralmente oferecem desempenho superior em ambientes de alta vibração devido a seus projetos especializados. Os insertos de náilon e as roscas deformadas oferecem resistência passiva, mantendo o engate consistente da rosca e reduzindo o risco de autoafrouxamento. As porcas duplas também podem ser eficazes, mas exigem uma instalação precisa para garantir um desempenho confiável. As porcas de travamento são mais fáceis de instalar, pois seguem os procedimentos de torque padrão e são soluções de componente único. Isso reduz a probabilidade de erros de montagem. As porcas duplas exigem mais habilidade durante a instalação, pois a sequência de aperto é fundamental para obter a resistência à vibração desejada. Uma instalação inadequada pode anular os benefícios do método de porca dupla.

As porcas de travamento normalmente oferecem maior confiabilidade a longo prazo em aplicações propensas a vibrações. Os mecanismos de resistência passiva mantêm a integridade da junta aparafusada ao longo do tempo. As porcas duplas, embora eficazes inicialmente, podem exigir inspeções regulares e reapertos para garantir o desempenho contínuo, especialmente em condições de vibração extrema.

Aplicações específicas do setor

No setor automotivo, as contraporcas são comumente usadas em montagens de motores e sistemas de suspensão, onde a alta resistência à vibração é fundamental. As porcas duplas também são empregadas em aplicações em que é necessário um controle preciso do torque, como nas porcas das rodas.

As aplicações aeroespaciais se beneficiam do uso de porcas de segurança devido à sua capacidade de suportar altas vibrações e variações de temperatura. As contraporcas são comumente usadas em montagens de asas e suportes de motor devido à sua confiabilidade.

As máquinas pesadas dependem de porcas de segurança e porcas duplas para fixar parafusos em ambientes de alta vibração. As contraporcas são preferidas por sua facilidade de instalação e confiabilidade de longo prazo, enquanto as porcas duplas são usadas quando o controle preciso do torque é essencial.

Na robótica e na eletrônica, onde são comuns as restrições de espaço e as condições de vibração moderada, as contraporcas e as porcas de aperto são usadas para fixar os componentes. As contraporcas são preferidas por seu design compacto e resistência à vibração, enquanto as contraporcas são escolhidas para aplicações que exigem uma solução de baixo perfil.

Considerações sobre custo-benefício e instalação

Custo-efetividade

Ao avaliar a relação custo-benefício das contraporcas e das porcas duplas, é importante considerar os custos iniciais e de longo prazo.

Custos iniciais

• Porcas de trava: As porcas de travamento normalmente têm um custo inicial mais alto do que as porcas padrão. Isso se deve a seus projetos especializados, como inserções de náilon ou roscas deformadas, que aumentam sua capacidade de travamento.
• Porcas duplas: As porcas duplas são mais baratas inicialmente, mas podem incorrer em custos mais altos ao longo do tempo. Elas usam porcas padrão, que são mais baratas para produzir e comprar, tornando o investimento inicial menor em comparação com as porcas de travamento.

Custos de longo prazo

• Porcas de trava: Apesar do custo inicial mais alto, as contraporcas podem oferecer uma economia significativa ao longo do tempo. Sua fácil instalação e baixa necessidade de manutenção ajudam a reduzir os custos de mão de obra. Além disso, sua confiabilidade na prevenção do autoafrouxamento minimiza a necessidade de inspeções e ajustes frequentes, resultando em menores despesas de manutenção.
• Porcas duplas: Embora inicialmente mais baratas, as porcas duplas podem acarretar custos mais altos a longo prazo. O processo de instalação é mais trabalhoso e requer um manuseio preciso para garantir o tensionamento adequado. Em ambientes de alta vibração, as porcas duplas podem precisar de verificações e reapertos regulares, aumentando os custos de manutenção ao longo do tempo.

Considerações sobre a instalação

O processo de instalação varia significativamente entre porcas de travamento e porcas duplas, influenciando sua relação custo-benefício geral. Em geral, as porcas de travamento são mais fáceis de instalar, reduzindo os requisitos de tempo e habilidade, enquanto as porcas duplas exigem manuseio preciso e mais tempo.

Porcas de trava

• Facilidade de instalação: As porcas de travamento geralmente são mais fáceis de instalar. Sua natureza de componente único, aliada a mecanismos de fricção ou deformação incorporados, simplifica o processo de fixação. Isso reduz o tempo e a habilidade necessários para a instalação, tornando-as ideais para aplicações em que a fixação rápida e confiável é crucial.
• Requisitos trabalhistas: O processo de instalação simples das contraporcas exige menos mão de obra e menos pessoal qualificado em comparação com as contraporcas duplas. Isso contribui para diminuir os custos de instalação e reduz o risco de erros de instalação.

Porcas duplas

• Instalação complexa: O método de porca dupla envolve um processo de instalação mais complexo. Ele exige que duas porcas sejam apertadas uma contra a outra para criar o atrito necessário para fixar o parafuso. Esse método exige um controle preciso do torque para evitar o aperto excessivo, que pode danificar as roscas ou comprometer a integridade do parafuso.
• Habilidade e tempo: A instalação de porcas duplas consome mais tempo e exige um nível de habilidade maior. A instalação adequada é fundamental para garantir que as porcas permaneçam seguras, principalmente em ambientes com alta vibração. A necessidade de mão de obra especializada pode aumentar os custos gerais de instalação.

Adequação do aplicativo

A escolha entre porcas de travamento e porcas duplas depende dos requisitos específicos da aplicação, como níveis de vibração, restrições de espaço e considerações orçamentárias.

Porcas de trava

• Ambientes de alta vibração: As porcas de travamento são excelentes em ambientes de alta vibração, como maquinário industrial e montagens automotivas. Seu design garante uma resistência confiável contra o autoafrouxamento, reduzindo a necessidade de manutenção frequente.
• Facilidade de uso: A simplicidade de instalação das contraporcas as torna adequadas para cenários em que a fixação rápida e segura é essencial. Isso é particularmente vantajoso nos setores em que o tempo de inatividade precisa ser minimizado.

Porcas duplas

• Vibração mínima: As porcas duplas são mais adequadas para aplicações com vibração mínima ou onde as restrições de espaço exigem uma solução de baixo perfil. Elas oferecem controle preciso do torque, que pode ser ajustado conforme necessário para aplicações específicas.
• Versatilidade: A flexibilidade do uso de porcas padrão torna as porcas duplas uma opção versátil para várias aplicações críticas. Entretanto, sua eficácia depende muito da instalação adequada e da manutenção regular, especialmente em ambientes dinâmicos.

Perguntas frequentes

Veja abaixo as respostas para algumas perguntas frequentes:

Qual é a diferença entre porcas de segurança e porcas duplas?

As porcas de travamento e as porcas duplas têm a mesma finalidade de fixar os parafusos, mas diferem em design e funcionalidade. As contraporcas apresentam mecanismos incorporados, como inserções de náilon ou roscas deformadas, que criam um aperto seguro nas roscas dos parafusos, evitando efetivamente o afrouxamento devido à vibração ou tensão. Elas operam de forma independente, sem a necessidade de componentes adicionais.

As porcas duplas, também conhecidas como jam nuts, obtêm seu efeito de travamento por meio do atrito gerado pelo aperto de duas porcas uma contra a outra. Esse método exige que uma porca seja apertada contra a outra, criando um atolamento que prende o parafuso.

Em termos de resistência à vibração, as porcas de travamento geralmente são mais eficazes e confiáveis, especialmente em ambientes de alta vibração, enquanto as porcas duplas podem exigir manutenção mais frequente para garantir que permaneçam firmes. As porcas de travamento tendem a ter custos iniciais mais altos, mas podem ser mais econômicas no longo prazo devido à menor necessidade de manutenção. As porcas duplas, embora mais baratas no início, podem ter custos mais altos a longo prazo devido à necessidade de verificações e ajustes regulares.

Como as porcas de aperto funcionam na fixação de parafusos?

As contraporcas são usadas para fixar parafusos, evitando o afrouxamento automático, especialmente em ambientes com vibrações. Elas funcionam combinando uma contraporca mais fina com uma porca padrão. Quando instalada corretamente, a contraporca é apertada contra a porca padrão, criando uma ação de interferência que minimiza o movimento relativo entre as roscas do parafuso e da porca. Esse mecanismo trava efetivamente as porcas no lugar.

A sequência de instalação é crucial: a porca de aperto é apertada primeiro com um torque menor, seguida pela porca padrão. Esse arranjo garante uma tensão de tração constante entre as porcas, mantendo o contato com as roscas do parafuso e evitando o afrouxamento sem a necessidade de porcas de travamento especializadas. As contraporcas são normalmente mais baratas e oferecem resistência consistente ao afrouxamento automático, o que as torna uma opção confiável em aplicações sujeitas a vibrações.

Qual mecanismo de travamento é melhor para aplicações de alta vibração?

Para aplicações de alta vibração, as porcas de travamento são geralmente o melhor mecanismo de travamento. As porcas de travamento, como as porcas de travamento Klincher™, são projetadas especificamente para oferecer resistência superior a forças cíclicas por meio de roscas deformadas ou recursos de travamento integrados. Esses mecanismos geram uma resistência de atrito significativa contra o afrouxamento, tornando-os altamente eficazes em ambientes com vibração constante ou severa.

Por outro lado, as porcas duplas (também conhecidas como jam nuts) dependem do atrito criado por duas porcas padrão apertadas uma contra a outra. Embora esse método possa ser eficaz na redução do afrouxamento, ele é mais propenso ao afrouxamento gradual sob vibração contínua e não possui os recursos de travamento positivo das contraporcas especializadas. Portanto, para aplicações em que a resistência à vibração é fundamental, as contraporcas oferecem uma solução mais confiável e durável.

As porcas de segurança ou as porcas duplas são mais econômicas?

Em geral, as porcas de travamento são mais econômicas do que as porcas duplas a longo prazo, principalmente em ambientes de alta vibração. Embora as contraporcas tenham um custo inicial mais alto devido a projetos especializados, como inserções de náilon ou roscas deformadas, elas oferecem resistência superior à vibração, reduzindo a necessidade de manutenção, inspeções e reapertos frequentes. Isso resulta em custos menores de mão de obra e tempo de inatividade ao longo do tempo. Por outro lado, as porcas duplas, que utilizam porcas hexagonais padrão, têm um custo inicial menor, mas podem incorrer em despesas maiores a longo prazo devido à sua suscetibilidade de afrouxamento em aplicações propensas à vibração, exigindo manutenção mais frequente. Portanto, para aplicações críticas em que a confiabilidade e a durabilidade são fundamentais, as contraporcas são uma opção mais econômica. Para projetos menos exigentes e sensíveis ao orçamento, as porcas duplas podem ser suficientes devido ao seu custo inicial mais baixo.

Qual é a dificuldade do processo de instalação das porcas de segurança em comparação com as porcas duplas?

O processo de instalação das contraporcas é geralmente mais simples e rápido em comparação com as contraporcas duplas. As contraporcas, como as de inserção de náilon ou de rosca distorcida, exigem uma única aplicação de torque e um mínimo de treinamento especializado. Elas são projetadas para resistir a vibrações por meio de atrito ou deformação do material, reduzindo a necessidade de manutenção pós-instalação.

Por outro lado, as porcas duplas envolvem um procedimento mais trabalhoso, exigindo o aperto sequencial de duas porcas com relações de torque precisas. Esse processo exige maior experiência do operador para evitar problemas como danos à rosca ou falha do parafuso, o que o torna mais demorado. Além disso, as porcas duplas são propensas a se afrouxar sob vibrações, a menos que sejam meticulosamente aplicadas, exigindo inspeções e reapertos frequentes.

Em que setores as porcas de segurança e as porcas duplas são comumente usadas?

As contraporcas e as porcas duplas são comumente usadas em vários setores devido às suas características exclusivas e à capacidade de fixar as juntas aparafusadas em diferentes condições.

As porcas de travamento, projetadas para resistir ao afrouxamento por meio de projetos de rosca intertravada, são essenciais em ambientes de alta vibração. Elas são amplamente usadas no setor automotivo para fixar peças sujeitas a vibrações, em aplicações aeroespaciais em que a resistência a altas tensões e vibrações é crucial e em maquinário industrial submetido a cargas dinâmicas significativas.

As porcas duplas, que dependem do atrito entre duas porcas apertadas para uma fixação segura, são mais adequadas para aplicações com vibração mínima, mas que exigem segurança adicional. Elas são usadas com frequência no setor de construção para garantir a estabilidade e a segurança dos edifícios, no setor marítimo para fixar componentes em barcos e navios e nos setores ferroviário e automotivo para componentes não vibratórios que precisam de segurança adicional.
