Comment plier une barre d'acier : Un guide complet

Vous êtes-vous déjà émerveillé devant la solidité des barres d'acier et vous êtes-vous demandé comment elles pouvaient être pliées pour obtenir des formes et des angles précis ? Que vous soyez bricoleur ou métallurgiste en herbe, savoir plier des barres d'acier est une compétence précieuse qui ouvre un monde de possibilités pour vos projets. Ce guide complet vous explique tout ce que vous devez savoir, depuis le choix des bons outils jusqu'à la maîtrise des différentes techniques de cintrage.

Nous commencerons par les bases, en explorant les différents types de barres d'acier et leurs propriétés. Nous nous pencherons ensuite sur les outils et équipements essentiels dont vous aurez besoin, en comparant les outils de cintrage manuels, presses plieuseset les cintreuses rotatives. Vous apprendrez les méthodes de pliage des barres d'acier étape par étape, ainsi que des conseils pour atteindre la précision et prévenir les problèmes courants tels que la fissuration.

Êtes-vous prêt à transformer l'acier rigide dans les formes souhaitées en toute confiance ? C'est parti !

Introduction

Aperçu du cintrage des barres d'acier

Le pliage de barres d'acier est une compétence essentielle en métallurgie qui trouve des applications dans divers domaines, notamment la construction, l'art et le bricolage. En pliant des barres d'acier, vous pouvez créer des formes variées, ajoutant à la fois de la fonctionnalité et de l'esthétique à votre travail.

Importance de savoir plier les barres d'acier

Apprendre à plier des barres d'acier ouvre de nombreuses possibilités. Dans le secteur de la construction, les barres d'acier pliées sont utilisées pour renforcer les structures en béton, ce qui leur confère résistance et stabilité. Dans le domaine de l'art et du bricolage, elles peuvent être façonnées pour créer des sculptures, des meubles ou des éléments décoratifs uniques. Par exemple, vous pouvez plier des barres d'acier pour créer un treillis de jardin personnalisé, ajoutant à la fois beauté et support pour les plantes grimpantes. La maîtrise de cette compétence vous permet de donner vie à vos idées créatives et de réaliser des projets avec précision.

Précautions de sécurité

La sécurité est primordiale lorsque l'on travaille avec des barres d'acier, en raison des risques potentiels qu'elles présentent. Voici quelques mesures de sécurité essentielles :

• Porter un équipement de protection : Commencez par porter des gants pour protéger vos mains, puis des lunettes de sécurité pour protéger vos yeux des débris volants, et des vêtements appropriés pour éviter les brûlures et les coupures.
• Préparez votre espace de travail : Veillez à ce que votre espace de travail soit propre, bien éclairé et bien ventilé. Éliminez tout obstacle susceptible de vous faire trébucher ou de vous gêner dans votre travail.
• Inspectez vos outils : Vérifiez que vos outils de pliage ne présentent aucun signe d'endommagement ou d'usure. Assurez-vous qu'ils sont en bon état de fonctionnement avant de les utiliser.
• Manipuler les barres d'acier avec précaution : Les barres d'acier peuvent être lourdes et coupantes. Soulevez-les avec précaution et évitez de les faire tomber. Lorsque vous les coupez ou les pliez, faites attention à la direction de la barre pour éviter qu'elle ne vous heurte ou ne heurte d'autres personnes.

Comprendre les barres d'acier

Types de barres d'acier

Barres d'acier rondes

Les barres d'acier rondes sont les plus couramment utilisées dans la construction et la fabrication en raison de leur forme circulaire polyvalente. Elles sont disponibles en différents diamètres, ce qui facilite leur pliage et leur utilisation dans diverses applications telles que le renforcement, les arbres et les tiges.

Barres d'acier plat

Les barres plates, avec leur section rectangulaire, sont largement utilisées dans les cadres de construction, les supports et les éléments décoratifs, car leur surface plane constitue une base stable pour le soudage et l'assemblage.

Barres d'acier carrées

Les barres carrées, avec leur forme précise et angulaire, sont idéales pour la construction, les machines et la fabrication de métaux. Elles offrent une bonne résistance et conviennent aux applications nécessitant une forme angulaire précise.

Barres d'acier hexagonales

Les barres hexagonales, avec leur section unique, sont souvent utilisées dans la fabrication d'écrous et de boulons où un outil peut facilement saisir la barre.

Propriétés matérielles des barres d'acier

Résistance à la traction

La résistance à la traction est la contrainte de traction maximale qu'une barre d'acier peut supporter avant de se rompre. Différentes nuances comme le Grade 60 et le Grade 75 sont couramment utilisées dans la construction en raison de leur résistance élevée à la traction. Cette propriété est essentielle pour renforcer efficacement les structures en béton.

Ductilité

La ductilité est la capacité d'une barre d'acier à se déformer sous l'effet d'une contrainte de traction sans se rompre. Une barre d'acier plus ductile peut être pliée plus facilement sans se fissurer. Lors du choix d'une barre d'acier pour le cintrage, il est important de tenir compte de sa ductilité.

Dureté

La dureté fait référence à la résistance d'une barre d'acier à l'indentation, aux rayures ou à l'usure. Les barres d'acier plus dures sont plus difficiles à plier mais conviennent mieux aux applications où la durabilité est cruciale.

Choisir le bon type d'acier pour votre projet

Examiner la demande

Tout d'abord, réfléchissez à l'usage que vous ferez de la barre d'acier pliée. S'il s'agit d'un projet de construction, comme le renforcement du béton, vous aurez besoin d'une barre d'acier à haute résistance à la traction. Pour un projet décoratif, vous choisirez une barre d'acier ductile pour faciliter le pliage.

Évaluer les exigences en matière de courbure

Si vous devez effectuer des pliages serrés, un acier plus ductile est un meilleur choix. Pour les courbes plus larges et moins précises, une barre d'acier moins ductile peut encore faire l'affaire.

Vérifier la taille et la forme

Assurez-vous que la taille et la forme de la barre d'acier sont adaptées à votre projet. Par exemple, si vous fabriquez un cadre circulaire, une barre d'acier ronde peut être la meilleure option.

Importance des propriétés des matériaux dans le cintrage

Impact sur le processus de pliage

Les propriétés matérielles d'une barre d'acier influencent directement la manière dont elle peut être pliée. Une barre d'acier très ductile se plie plus facilement et risque moins de se fissurer pendant le processus de pliage. En revanche, une barre d'acier très dure peut nécessiter plus de force et d'outils spécialisés pour être pliée.

Garantir l'intégrité structurelle

Il est essentiel de comprendre les propriétés du matériau pour s'assurer que la barre d'acier pliée conserve son intégrité structurelle. Si vous pliez une barre d'acier au-delà de ses capacités, elle risque de s'affaiblir ou de se fissurer, ce qui peut compromettre la sécurité et la fonctionnalité de votre projet.

La ductilité et son rôle dans la flexion

Comment la ductilité affecte-t-elle la flexion ?

La ductilité permet à une barre d'acier d'être déformée dans la forme souhaitée sans se fracturer. Lorsque vous pliez une barre d'acier ductile, le métal peut s'étirer et s'écouler, s'adaptant à la nouvelle forme.

Mesure de la ductilité

La ductilité est souvent mesurée par le pourcentage d'allongement ou de réduction de la surface qu'une barre d'acier peut subir avant de se rompre. Un pourcentage plus élevé indique une plus grande ductilité. Lorsque vous choisissez une barre d'acier pour le cintrage, recherchez un matériau dont la ductilité est relativement élevée.

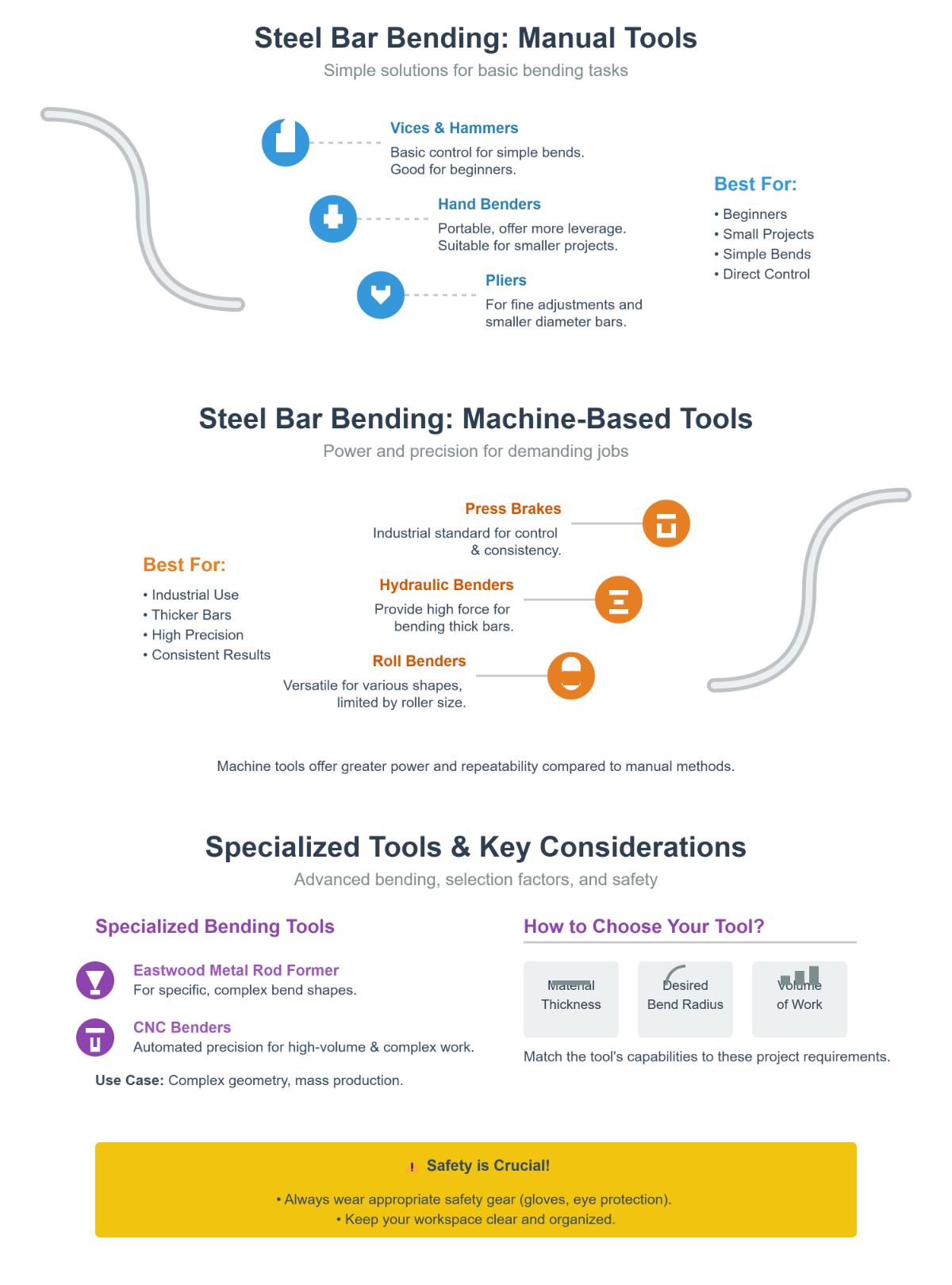

Outils et équipement pour le cintrage des barres d'acier

Outils de pliage manuels

Les outils de pliage manuels sont parfaits pour les petits projets ou pour plier quelques barres d'acier. Ils sont abordables et adaptés aux débutants.

Cintreuses à main

Les cintreuses à main sont des outils simples qui utilisent l'effet de levier pour cintrer des barres d'acier. Leurs longues poignées facilitent l'application de la force nécessaire et elles sont bien adaptées au cintrage de barres de petit diamètre.

Outils de pliage de précision DIY (étaux et marteaux combinés, pinces et clés)

Dans les projets de bricolage, les étaux, les marteaux, les pinces et les clés sont d'une aide précieuse pour les tâches de pliage de base et la réalisation de pliages précis. Un étau maintient fermement la barre d'acier en place, tandis qu'un marteau sert à appliquer la force. Les pinces et les clés permettent de saisir la barre et d'effectuer des ajustements mineurs.

Machines-outils

Pour les projets de plus grande envergure ou lorsque la précision est essentielle, les machines-outils sont plus adaptées car elles fournissent des résultats constants, ce qui est essentiel dans les environnements industriels.

Freins à pression

Les presses plieuses sont des machines puissantes utilisées pour le pliage précis de grandes barres d'acier, idéales pour les tâches répétitives dans l'industrie manufacturière.

Machines à cintrer rotatives

Les cintreuses rotatives, également appelées cintreuses à galets, utilisent des galets pour cintrer les barres d'acier en courbes et en cercles. Ces machines efficaces peuvent traiter des barres d'acier plus grandes, ce qui les rend adaptées aux projets de construction et aux projets industriels.

Machines portables et hydrauliques

Les machines portables et hydrauliques offrent flexibilité et efficacité, ce qui leur permet de s'adapter à diverses conditions de chantier.

Cintreuses électriques et hydrauliques portables

Les cintreuses hydrauliques électriques portables sont légères, faciles à installer et parfaites pour les chantiers de construction en raison de leur mobilité. Elles utilisent l'énergie hydraulique pour plier les barres d'acier, ce qui permet d'obtenir des résultats cohérents et précis.

Machines à plier CNC

Les cintreuses à commande numérique par ordinateur (CNC) offrent une grande précision et une grande efficacité. Ces machines sont programmées pour réaliser des pliages complexes avec des ajustements en temps réel, ce qui les rend adaptées à la production en grande série et aux conceptions complexes.

Équipements de sécurité et accessoires

Lors du pliage de barres d'acier, la sécurité est primordiale. Portez toujours des équipements de protection tels que des gants, des lunettes de protection et des bottes solides pour éviter de vous blesser avec les arêtes tranchantes et les lourdes barres d'acier. Choisissez des vêtements qui couvrent vos bras et vos jambes pour éviter les coupures et les brûlures.

Techniques de base du cintrage

Techniques de pliage manuel

Le pliage manuel est une excellente option pour les petits projets ou lorsque vous n'avez pas accès à un équipement spécialisé.

Outils nécessaires

Des outils de base tels que des étaux, des marteaux et des leviers sont indispensables. Un long tuyau peut servir de levier efficace.

Processus

1. Fixez fermement la barre d'acier dans un étau. Veillez à ce qu'elle soit bien maintenue pour éviter qu'elle ne bouge pendant le pliage.
2. Utilisez le levier pour appliquer une force graduelle à l'extrémité libre de la barre jusqu'à ce que vous atteigniez l'angle désiré. Pour des courbes plus prononcées, tapez doucement à l'aide d'un marteau.

Techniques de pliage à chaud

Le cintrage à chaud est utile pour les barres plus épaisses ou lorsque vous devez créer des formes complexes.

Outils nécessaires

Vous aurez besoin d'un chalumeau oxyacétylénique ou au propane pour chauffer la barre.

Processus

1. Chauffez la barre le long de la ligne de pliage souhaitée jusqu'à ce qu'elle devienne rouge. Cela rend l'acier plus souple.
2. Une fois la barre chauffée, utilisez un moule ou un gabarit de pliage pour la façonner. Maintenez-la fermement en place jusqu'à ce que vous obteniez la forme souhaitée.
3. Laissez la barre refroidir complètement avant de la manipuler. Cela permettra à la forme de se fixer correctement.

Techniques de cintrage des rouleaux

Le cintrage à rouleaux est idéal pour créer des courbes douces dans les barres d'acier, qu'elles soient plates ou rondes.

Outils nécessaires

Vous aurez besoin d'une cintreuse à rouleaux ou d'un rouleau à barres rondes.

Processus

1. Régler la cintreuse à galets en fonction du rayon de courbure souhaité. Suivez le manuel de la machine pour obtenir des instructions de réglage détaillées.
2. Faites passer la barre d'acier à travers les rouleaux. Au fur et à mesure de son passage, la barre se pliera progressivement pour prendre la forme souhaitée. Veillez à la guider régulièrement.

Techniques de pliage à la presse plieuse

Les presses plieuses sont couramment utilisées dans les ateliers de fabrication pour obtenir des angles précis dans les barres plates.

Outils nécessaires

Une presse plieuse est nécessaire pour cette technique.

Processus

1. Positionner la barre plate dans la matrice de la presse plieuse. Assurez-vous que la barre est positionnée avec précision pour le pliage souhaité.
2. Utiliser le système hydraulique ou presse mécanique pour plier la barre à l'angle précis requis. La machine appliquera la force nécessaire de manière uniforme.

Guide de pliage des barres d'acier étape par étape

Préparation et planification

• Sélection des matériaux: Choisissez le type de barre d'acier qui convient aux besoins de votre projet. Les différentes qualités d'acier offrent des niveaux variables de résistance et de flexibilité. Si vous avez besoin d'une grande résistance, optez pour une barre à haute résistance à la traction.
• Outils et équipements: Rassemblez tous les outils nécessaires. Pour le pliage manuel, vous aurez besoin d'étaux, de marteaux et éventuellement de pinces. Si vous avez accès à des machines, des presses plieuses ou des cintreuses rotatives peuvent être utilisées pour un cintrage plus précis et à grande échelle.
• Conception et planification: Déterminer l'angle de pliage et la forme souhaités. Tenez compte de l'épaisseur et des propriétés du matériau de la barre d'acier. Dessinez un croquis si nécessaire pour visualiser le produit final.

Mesure et marquage

• Mesure précise: Utilisez un ruban à mesurer pour marquer avec précision le point de pliage. Mesurez deux fois pour vous assurer de la précision et de l'adéquation de votre dessin.
• Technique de marquage: Utilisez un marqueur ou une craie pour créer une ligne claire et visible au point de pliage marqué. Cette ligne vous guidera pendant le processus de pliage.

Mise en place de la zone de pliage

• Espace de travail dégagé: Veillez à ce que votre espace de travail ne soit pas encombré et soit bien organisé. Enlevez les objets qui pourraient gêner vos mouvements ou provoquer des accidents.
• Placement des outils: Disposez vos outils à portée de main. Cela rendra le processus de pliage plus efficace et évitera des retards inutiles.

Choix de la technique de pliage

• Cintrage à froid: Cette technique convient aux barres d'acier plus fines. Elle consiste à plier la barre sans appliquer de chaleur, à l'aide d'outils de base tels que des étaux et des marteaux.
• Cintrage à chaud: Pour les barres plus épaisses ou les courbes complexes, le cintrage à chaud est une meilleure option. Le chauffage de la barre d'acier la rend plus malléable, ce qui permet de la façonner plus facilement.
• V - Cintrage et cintrage par enroulement: Il s'agit de techniques spécialisées permettant de créer des formes et des courbes spécifiques. Le cintrage en V est souvent utilisé pour les angles aigus, tandis que le cintrage par enroulement est idéal pour les courbes douces.

Plier la barre d'acier

• Processus de pliage à froid:
• Tout d'abord, fixez fermement la barre d'acier dans un étau. Veillez à ce qu'elle soit bien maintenue pour éviter qu'elle ne glisse pendant le pliage.
• Commencez à appliquer la force progressivement, en donnant de légers coups de marteau. Lorsque la barre commence à se plier, augmentez la force selon les besoins, tout en gardant le contrôle sur le processus de pliage.
• Processus de pliage à chaud:
• Chauffer la barre le long de la ligne marquée avec une torche jusqu'à ce qu'elle devienne rouge - chaude, mais attention à ne pas la surchauffer.
• Une fois que la barre est chaude et souple, pliez-la rapidement à la forme souhaitée à l'aide d'un outil ou d'un moule approprié.
• Après le cintrage, laissez la barre refroidir naturellement. Ne pas la tremper dans l'eau, car cela peut rendre l'acier cassant.

Contrôle de qualité et ajustement

• Inspecter le coude: Comparez l'angle et la forme du pli avec les spécifications de votre conception. Vérifiez qu'il n'y a pas d'écarts ou d'irrégularités.
• Ajustements: Si le pliage n'est pas celui souhaité, procédez aux ajustements nécessaires. Il peut s'agir d'appliquer plus de force ou de réchauffer la barre s'il s'agit d'une barre pliée à chaud.
• Touches finales: Lisser les arêtes vives ou les aspérités de la barre courbée à l'aide d'une lime ou de papier de verre afin d'améliorer la sécurité et l'apparence.

Précision et prévention des problèmes courants

Comprendre le rayon de courbure

Les rayon de courbure est un facteur essentiel pour atteindre la précision lors du pliage de barres d'acier. Il s'agit du rayon intérieur du pliage, qui a un impact direct sur l'intégrité et l'aspect du produit final.

Calcul du rayon de courbure

1. Déterminer l'épaisseur du matériau: Mesurer l'épaisseur de la barre d'acier. Pour éviter les fissures, le rayon de courbure doit idéalement être au moins égal à l'épaisseur de la barre d'acier.
2. Utiliser un diagramme de flexion: Se référer aux tableaux de cintrage disponibles pour les différentes qualités d'acier afin de déterminer le rayon de cintrage recommandé.
3. Appliquer la formule: Pour un calcul plus précis, utilisez la formule suivante : Rayon de courbure = Epaisseur du matériau x Facteur de courbure. Le facteur de courbure varie en fonction des propriétés du matériau.

Prévention du retour élastique

Le retour élastique se produit lorsque la barre d'acier tente de reprendre sa forme initiale après le cintrage, ce qui entraîne un angle de cintrage imprécis.

Techniques pour minimiser le retour élastique

1. Surpliage: Plier la barre d'acier légèrement au-delà de l'angle désiré pour compenser l'effet de retour élastique.
2. Appliquer une force de traction: Utiliser une force de traction pour étirer légèrement le matériau avant de le plier, réduisant ainsi les contraintes internes qui provoquent le retour élastique.
3. Utiliser un équipement spécialisé: Les presses plieuses et les cintreuses rotatives sont conçues pour mieux contrôler le retour élastique.

Conseils pour réaliser des pliages précis

Pour obtenir des courbes précises, il faut une planification et une exécution minutieuses. Voici quelques conseils pour vous aider à obtenir les meilleurs résultats :

1. Marquage précis: Utilisez un marqueur à pointe fine ou une pointe à tracer pour marquer la ligne de pliage exacte, et vérifiez à nouveau la précision de vos mesures.
2. Positionnement sûr: Fixer fermement la barre d'acier dans un étau ou une cintreuse pour éviter qu'elle ne bouge pendant le cintrage.
3. Application cohérente de la force: Appliquer la force progressivement et régulièrement. Une force soudaine ou inégale peut entraîner des imprécisions et des dommages potentiels à la barre.
4. Contrôler les angles: Utilisez un rapporteur ou une jauge d'angle pour vérifier l'angle de pliage au fur et à mesure que vous travaillez, en procédant aux ajustements nécessaires.

Comment éviter les fissures lors du cintrage

La fissuration est un problème courant lors du pliage de barres d'acier, surtout si le matériau n'est pas correctement préparé ou si le processus de pliage est précipité.

Méthodes pour éviter les fissures

1. Choisir le bon matériau: Choisissez des barres d'acier à haute ductilité, car ces matériaux peuvent supporter une plus grande déformation sans se fissurer.
2. Rayon de courbure approprié: Veillez à ce que le rayon de courbure soit adapté à l'épaisseur du matériau. Un rayon de courbure plus grand réduit le risque de fissuration.
3. Préchauffer le bar: Pour les barres plus épaisses, le chauffage de l'acier avant le cintrage le rend plus souple et moins susceptible de se fissurer.
4. Pliage progressif: Appliquer la force lentement et régulièrement. Les flexions rapides peuvent créer des points de tension qui entraînent des fissures.

Meilleures pratiques en matière de précision et de prévention des problèmes

1. Nettoyer la barre d'acier: Nettoyez la barre d'acier en éliminant toute trace de rouille, de saleté ou de graisse avant de la plier, afin d'obtenir des courbes plus douces.
2. Inspecter les outils: Vérifiez régulièrement que vos outils de pliage ne sont pas usés ou endommagés. Des outils bien entretenus donnent des résultats plus précis.
3. Pratique: Pratiquez continuellement les techniques de pliage sur des pièces d'acier de rebut. Cela vous permet de comprendre le comportement du matériau et d'améliorer vos compétences.
4. Paramètres du document: Conservez une trace des réglages et des techniques utilisés pour réaliser des pliages réussis. Cette documentation peut servir de référence pour les projets futurs.

Techniques avancées pour les barres d'acier épaisses

Cintrage à chaud

Le pliage à chaud est une technique efficace pour plier des barres d'acier épaisses. Cette méthode consiste à chauffer la barre d'acier pour augmenter sa malléabilité, ce qui la rend plus facile à plier sans se fissurer.

Outils nécessaires

• Torche pour le chauffage
• Gants résistants à la chaleur
• Lunettes de sécurité
• Gabarit ou moule de cintrage

Processus

1. Préparation de la barre d'acier: Nettoyez la barre d'acier afin d'éliminer toute saleté ou contaminant susceptible d'interférer avec le processus de chauffage.
2. Chauffer le bar: Utilisez le chalumeau pour chauffer la barre d'acier le long de la ligne de pliage souhaitée jusqu'à ce qu'elle atteigne une couleur rouge terne. Veillez à ce que le chauffage soit homogène en déplaçant la torche d'avant en arrière le long de la ligne de pliage.
3. Plier la barre: Une fois la barre chauffée, utilisez un gabarit de cintrage ou un moule pour façonner la barre. Appliquez une force continue et régulière pour obtenir l'angle désiré.
4. Refroidir le bar: Laissez la barre refroidir naturellement. Évitez de la tremper dans l'eau, car cela peut fragiliser l'acier.

Une autre option pour plier des barres d'acier épaisses est le pliage progressif. Cette technique consiste à plier la barre par petites étapes afin d'éviter d'appliquer une force excessive en une seule fois.

Outils nécessaires

• Presse hydraulique ou outil de pliage manuel
• Ruban à mesurer
• Outil de marquage

Processus

1. Marquer les points de pliage: Utilisez un ruban à mesurer et un outil de marquage pour marquer les points où les courbes se produiront.
2. Sécuriser le bar: Placez la barre d'acier dans la presse hydraulique ou l'outil de pliage manuel. Veillez à ce qu'elle soit fermement fixée.
3. Appliquer une force graduelle: Commencez à plier la barre par petites sections, en appliquant une force progressive. Cela réduit le risque de fissuration et assure un cintrage régulier.
4. Vérifier l'état d'avancement: Vérifier régulièrement l'angle de courbure et l'ajuster si nécessaire. Poursuivre ce processus jusqu'à l'obtention de la forme souhaitée.

Une autre approche consiste à utiliser des outils mécaniques. Ces outils, tels que les presses hydrauliques et les cintreuses à commande numérique, offrent une plus grande précision et un meilleur contrôle lors du cintrage de barres d'acier épaisses.

Outils nécessaires

• Presse hydraulique ou cintreuse CNC
• Équipement de sécurité (gants, lunettes)
• Instruments de mesure

Processus

1. Configurer la machine: Configurer la presse hydraulique ou la cintreuse CNC en fonction des spécifications de pliage souhaitées. Introduire l'angle et les dimensions requis.
2. Fixer la barre d'acier: Placez la barre d'acier dans la machine, en veillant à ce qu'elle soit correctement alignée et fixée.
3. Exécuter le virage: Activer la machine pour effectuer le pliage. Contrôler le processus pour garantir la précision.
4. Inspecter le coude: Après le pliage, contrôlez la barre d'acier pour vous assurer qu'elle répond aux spécifications requises. Effectuez les ajustements nécessaires.

Considérations matérielles

Il est essentiel de comprendre les propriétés du matériau de la barre d'acier pour réaliser des pliages réussis.

Limite élastique et élasticité

• Limite d'élasticité: Il s'agit de la contrainte maximale que l'acier peut supporter sans déformation permanente. Sa connaissance permet de déterminer la force nécessaire au pliage.
• Élasticité: Cette propriété affecte le retour élastique de la barre d'acier. Un léger dépassement de la courbure peut aider à atteindre l'angle désiré après que la barre ait repris sa forme.

Sécurité et préparation

Des mesures de sécurité et une préparation adéquates sont essentielles pour plier des barres d'acier épaisses.

1. Porter des gants résistants à la chaleur et des lunettes de protection pour se protéger des brûlures et des débris.
2. Veillez à ce que votre espace de travail soit bien ventilé et exempt d'obstacles.
3. Nettoyez la barre pour éliminer toute saleté ou contaminant.
4. Mesurer et marquer avec précision les points de pliage.
5. Coupez la barre d'acier à la longueur requise et lissez les bords rugueux pour éviter les blessures.

Meilleures pratiques

1. Veillez à laisser suffisamment d'espace pour un pliage correct. Prévoyez au moins trois fois l'épaisseur du matériau pour le rayon de courbure afin d'éviter les fissures.
2. Aligner correctement les outils pour garantir des résultats cohérents.
3. Appliquer une force continue et régulière pendant le pliage pour obtenir la forme souhaitée.

Questions fréquemment posées

Vous trouverez ci-dessous les réponses à certaines questions fréquemment posées :

Quels sont les meilleurs outils pour plier des barres d'acier ?

Les meilleurs outils pour plier des barres d'acier varient en fonction des exigences du projet et de la précision requise. Pour les débutants et les petits projets, les outils de cintrage manuels tels que les étaux et les marteaux, les cintreuses à main et les pinces conviennent. Ces outils permettent un contrôle et sont idéaux pour les pliages moins complexes.

Pour des résultats plus précis et plus cohérents, en particulier avec des barres plus épaisses, il est recommandé d'utiliser des outils mécaniques. Les presses plieuses sont essentielles dans les environnements industriels, car elles offrent un meilleur contrôle et une plus grande cohérence. Les cintreuses hydrauliques sont également efficaces pour réaliser des courbes précises, en fournissant la force nécessaire pour les barres plus épaisses. Les cintreuses à rouleaux sont polyvalentes et peuvent traiter diverses formes, mais leur complexité peut être limitée par le diamètre et la courbure du rouleau.

Les outils spécialisés tels que l'outil de formage de tiges métalliques Eastwood et les cintreuses à commande numérique sont idéaux pour les projets complexes et de grand volume, car ils offrent précision et automatisation. Tenez toujours compte de l'épaisseur du matériau, du rayon de courbure souhaité et du volume de travail lorsque vous choisissez l'outil adéquat. Veillez à utiliser les équipements de sécurité appropriés et à maintenir un espace de travail dégagé pour un cintrage sûr et efficace.

Comment éviter les fissures lors du pliage de l'acier ?

Pour éviter les fissures lors du pliage de l'acier, vous devez tenir compte des propriétés du matériau, des techniques de pliage et du choix de l'outil. Tout d'abord, choisissez un type d'acier ayant une bonne ductilité, car les aciers plus ductiles sont moins susceptibles de se fissurer. Les aciers plus souples, comme le C-1010, conviennent mieux au cintrage que les aciers plus durs comme le A36.

Veillez à ce que le rayon de courbure soit au moins égal à l'épaisseur du matériau ; les matériaux plus épais nécessitent des rayons de courbure plus importants pour éviter les fissures. Utilisez des outils précis comme les presses plieuses pour un meilleur contrôle et une plus grande cohérence, en particulier pour les projets plus importants ou les barres plus épaisses. L'application d'une force continue pendant le pliage permet de maintenir la forme souhaitée sans points de tension soudains susceptibles de provoquer des fissures.

Quelles sont les différentes techniques de pliage des barres d'acier ?

Il existe plusieurs techniques de cintrage des barres d'acier, chacune étant adaptée aux différentes exigences du projet et aux propriétés du matériau. Voici les principales méthodes :

1. Cintrage à froid: Cette technique consiste à plier la barre d'acier à température ambiante sans appliquer de chaleur. Elle convient aux barres plus fines et aux petits projets. Des outils tels que des étaux, des marteaux et des pinces sont couramment utilisés pour obtenir le pliage souhaité.
2. Cintrage à chaud: Dans cette méthode, la barre d'acier est chauffée jusqu'à ce qu'elle devienne rouge, ce qui la rend plus souple. Un chalumeau, une forge ou un soudeur à l'arc peuvent être utilisés pour le chauffage. Une fois chauffée, la barre est pliée à l'aide d'outils tels que des marteaux ou des équipements de pliage spécialisés. Cette technique est idéale pour les barres plus épaisses et les formes plus complexes, car elle réduit le risque de fissuration.
3. Cintrage manuel: Cette méthode simple fait appel à la force physique et à des outils de base. La barre d'acier est fixée dans un étau et la force est appliquée manuellement, souvent à l'aide de marteaux ou de gabarits de cintrage, pour obtenir la courbure.
4. Pliage à la machine: La précision et la constance sont des avantages clés de l'utilisation de machines telles que les presses plieuses ou les plieuses de tôle. Ces machines assurent des pliages précis avec un retour élastique minimal, ce qui les rend adaptées aux projets de grande envergure ou de haute précision.
5. Cintrage en rouleau: Cette technique consiste à faire passer la barre d'acier à travers des rouleaux pour créer des courbes ou des formes cylindriques. Elle est couramment utilisée dans l'industrie manufacturière pour produire des formes complexes et lisses.
6. Cintrage rotatif: Une cintreuse rotative est utilisée pour plier la barre d'acier autour d'un axe central, créant ainsi des formes rondes ou en spirale. Cette méthode est idéale pour réaliser des profils circulaires complexes dans le cadre de divers projets de métallurgie.

Lorsque vous choisissez une technique de pliage, tenez compte des propriétés du matériau de la barre d'acier, telles que la limite d'élasticité et la ductilité, et assurez-vous que le rayon de courbure est suffisant pour éviter les fissures. Respectez toujours les consignes de sécurité pour vous protéger pendant le processus de pliage.

Comment calculer le rayon de courbure des barres d'acier ?

Pour calculer le rayon de courbure des barres d'acier, il faut tenir compte du type d'acier, de son épaisseur et de l'angle de courbure souhaité. Le rayon de courbure est le rayon minimum auquel vous pouvez plier la barre d'acier sans provoquer de dommages tels que des fissures.

Il faut d'abord déterminer les propriétés du matériau de la barre d'acier. Les différents types d'acier, tels que l'acier doux ou l'acier inoxydable, ont des rayons de courbure variables en raison des différences de résistance et de ductilité du matériau. Les barres d'acier plus épaisses nécessitent généralement des rayons de courbure plus importants pour éviter les fissures.

Ensuite, suivez les lignes directrices générales :

• Pour les barres minces (moins de 6 mm d'épaisseur), le rayon de courbure minimal est généralement égal à l'épaisseur du matériau.
• Pour les barres moyennes (6-12 mm d'épaisseur), le rayon de courbure est généralement de 1,2 à 1,5 fois l'épaisseur du matériau.
• Pour les barres plus épaisses (plus de 12 mm d'épaisseur), le rayon de courbure varie de 1,5 à 2,5 fois l'épaisseur du matériau.

Tenez compte de la méthode de pliage. Le cintrage manuel convient aux petits projets mais peut manquer de précision. Le cintrage à la machine, par exemple à l'aide de presses plieuses, offre un meilleur contrôle et est idéal pour les barres plus grandes ou plus épaisses.

Exemple de calcul : Si l'on plie une barre d'acier doux de 8 mm d'épaisseur, le rayon de courbure minimal approprié est de 12 à 16 mm.

En comprenant ces principes et en utilisant les outils appropriés, vous pouvez obtenir le rayon de courbure optimal pour votre projet de barre d'acier.

Quelles sont les précautions à prendre pour plier des barres d'acier ?

Lors du pliage de barres d'acier, il est essentiel de respecter des mesures de sécurité spécifiques afin d'éviter les accidents et de garantir un environnement de travail sûr. Voici les principales étapes :

1. Porter un équipement de protection: Utilisez toujours des lunettes de protection pour protéger vos yeux des particules volantes, des gants épais pour manipuler l'acier en toute sécurité, des chaussures antidérapantes pour éviter de glisser, un masque anti-poussière pour éviter d'inhaler des particules et des bouchons d'oreille pour protéger votre ouïe du bruit des machines.
2. Une formation adéquate: Assurez-vous d'être bien formé à l'utilisation des machines de cintrage. Familiarisez-vous avec les fonctions de l'équipement, les dispositifs de sécurité et les procédures d'entretien. Une formation pratique avec un opérateur expérimenté est fortement recommandée.
3. Contrôles des machines: Avant d'utiliser la machine à cintrer, vérifiez qu'elle n'est pas endommagée et que toutes les pièces sont solidement fixées et fonctionnelles. Ne modifiez jamais la machine lorsqu'elle est en fonctionnement.
4. Organisation de l'espace de travail: Gardez votre espace de travail propre et sans débris afin d'éviter les risques de trébuchement. Veillez à ce qu'un collègue se trouve à proximité en cas d'urgence.
5. Préparation du matériel: Nettoyer la barre d'acier pour éliminer toute trace de saleté ou de rouille, et mesurer et marquer avec précision la zone de pliage pour garantir des résultats exacts.
6. Manipuler avec précaution: Soyez prudent lorsque vous manipulez des barres d'acier mouillées ou huileuses, car elles peuvent être glissantes et difficiles à saisir.

Le respect de ces précautions vous aidera à plier les barres d'acier en toute sécurité et de manière efficace.

Comment choisir la bonne barre d'acier pour mon projet ?

Pour choisir la bonne barre d'acier pour votre projet, tenez compte des facteurs clés suivants :

1. Propriétés mécaniques: Évaluez la résistance à la traction et la limite d'élasticité requises pour votre application. Assurez-vous que la barre d'acier possède une ductilité suffisante pour résister à la flexion sans se rompre.
2. Résistance à la corrosion: Pour les projets réalisés dans des environnements corrosifs (par exemple, en milieu marin), choisissez un acier à haute résistance à la corrosion, tel que l'acier inoxydable.
3. Taille et forme: Sélectionnez une barre d'acier dont le diamètre et la longueur sont adaptés à votre projet. Des dimensions sur mesure peuvent être commandées si nécessaire.
4. Coût et disponibilité: Trouvez un équilibre entre votre budget et les exigences de qualité de votre projet. L'acier de qualité supérieure peut être plus cher, mais il offre une meilleure durabilité et des coûts d'entretien moins élevés.
5. Conditions environnementales: Pour choisir la bonne nuance d'acier, il faut tenir compte de l'environnement de travail, notamment des facteurs tels que l'humidité, la température et l'exposition aux produits chimiques.

En évaluant ces facteurs, vous pouvez vous assurer que la barre d'acier que vous choisissez répond aux besoins structurels, fonctionnels et de sécurité de votre projet.
