Vous êtes-vous déjà demandé pourquoi une tôle d'acier inoxydable de calibre 16 semble plus épaisse que son homologue en aluminium ? Les subtilités de la conversion de l'épaisseur des métaux peuvent laisser perplexe, mais la compréhension de ces variations est cruciale pour quiconque travaille avec des métaux. Que vous fabriquiez, soudiez ou choisissiez simplement le bon matériau pour un projet, le fait de savoir comment convertir le calibre en épaisseur réelle peut vous faire gagner du temps et vous éviter des erreurs coûteuses.
Dans ce guide, nous allons nous pencher sur la signification des numéros de jauge, explorer des tableaux de conversion détaillés pour différents matériaux et expliquer pourquoi un même numéro de jauge peut représenter des épaisseurs différentes selon les métaux. Nous aborderons également les normes industrielles, les meilleurs outils pour mesurer l'épaisseur et des conseils pratiques pour garantir la précision de vos projets.
Prêt à maîtriser les nuances de la conversion de l'épaisseur des métaux et à améliorer votre expertise technique ? Plongeons dans le vif du sujet et découvrons les informations basées sur les données dont vous avez besoin.
Les numéros de jauge sont essentiels dans la fabrication des métaux, car ils offrent un moyen normalisé d'indiquer l'épaisseur de la tôle. Ce système non linéaire signifie que les numéros de jauge inférieurs correspondent à des matériaux plus épais, tandis que les numéros de jauge supérieurs correspondent à des matériaux plus minces. À l'origine, ces numéros étaient basés sur le nombre de fois qu'une tôle était laminée pour obtenir une épaisseur spécifique.
La conversion précise entre les nombres de jauges et l'épaisseur réelle est essentielle pour plusieurs raisons :
Les tableaux de conversion des jauges sont des outils indispensables dans l'industrie du travail des métaux. Ils fournissent une référence rapide pour la conversion des nombres de jauges en mesures d'épaisseur réelles dans différentes unités, telles que les millimètres et les pouces. Ces tableaux comprennent souvent des informations sur différents matériaux, car l'épaisseur peut varier considérablement d'un type à l'autre en raison de la densité et des normes de fabrication.
Vous trouverez ci-dessous une représentation simplifiée d'un tableau de conversion des épaisseurs, illustrant l'épaisseur de plusieurs matériaux courants :
| Jauge | Acier inoxydable (mm) | Acier galvanisé (mm) | Tôle d'acier (mm) | Aluminium (mm) |
|---|---|---|---|---|
| 30 | 0.33 | 0.40 | 0.30 | 0.25 |
| 20 | ~0.91* | ~0.95* | ~0.89* | ~0.81* |
| 10 | ~3.57* | ~3.78* | ~3.40* | ~2.59* |
Valeurs approximatives dérivées des tableaux de jauge standard.
Plusieurs facteurs peuvent influencer la relation entre le numéro de jauge et l'épaisseur réelle :
Comprendre les nuances des numéros de jauge et leur conversion en épaisseur réelle est essentiel pour une ingénierie et une fabrication précises, garantissant que les matériaux sont utilisés efficacement et répondent à toutes les normes nécessaires.
Connaître l'épaisseur exacte des métaux en fonction de leur calibre est essentiel pour la précision de l'ingénierie et de la fabrication. Chaque type de métal a sa propre épaisseur qui peut être convertie en millimètres ou en pouces à l'aide d'un tableau de conversion des épaisseurs.
Les numéros de jauge indiquent l'épaisseur des tôles, les chiffres les plus bas représentant les tôles les plus épaisses. Voici quelques exemples :
L'acier inoxydable est mesuré en numéros de jauge qui correspondent à des épaisseurs spécifiques. C'est le cas, par exemple, de l'acier inoxydable :
Les mesures du calibre de l'aluminium diffèrent de celles de l'acier inoxydable :
Le cuivre a également une épaisseur spécifique :
L'acier inoxydable est classé en plusieurs catégories, chacune ayant des propriétés et des utilisations distinctes. L'acier inoxydable 304, connu sous le nom de 18/8, contient 18% de chrome et 8% de nickel, ce qui lui confère une excellente résistance à la corrosion et une grande durabilité. De même, la qualité 316, avec 18% de chrome et 10% de nickel, offre une résistance supérieure à la corrosion, en particulier dans les environnements chlorés, ce qui la rend idéale pour les applications marines et chimiques.
L'acier inoxydable 420 a une teneur en carbone plus élevée, ce qui lui confère une dureté et une résistance accrues. Il est couramment utilisé dans la coutellerie, les instruments chirurgicaux et d'autres applications nécessitant une grande résistance à l'usure. L'acier inoxydable 440 est connu pour sa grande dureté et sa résistance à l'usure, ce qui le rend adapté à des applications telles que les lames, les pièces de robinetterie et d'autres environnements soumis à de fortes contraintes.
Différents facteurs peuvent affecter l'épaisseur des métaux à des numéros de jauge spécifiques :
La densité du matériau et les processus de fabrication spécifiques peuvent influencer l'épaisseur. Par exemple, les revêtements et la composition des alliages peuvent modifier légèrement l'épaisseur.
Les différentes normes industrielles, telles que ASTM, ISO et JIS, imposent des exigences spécifiques en matière d'épaisseur, ce qui peut entraîner des variations entre les fabricants et les fournisseurs.
Les normes industrielles sont essentielles au maintien de la cohérence, de la sécurité et de la qualité dans la fabrication des métaux. Ces normes sont établies par diverses organisations afin de définir les spécifications relatives à l'épaisseur du métal, aux tolérances et aux méthodes de mesure. Le respect de ces normes est essentiel pour que les fabricants puissent répondre aux exigences réglementaires et garantir la fiabilité des produits.
Plusieurs organisations importantes établissent et maintiennent des normes pour l'épaisseur des métaux :
L'American Society for Testing and Materials (ASTM) est un leader mondialement reconnu dans le développement de normes techniques pour les matériaux, les produits, les systèmes et les services. Les normes ASTM telles que l'ASTM A480/A480M spécifient les exigences générales pour les tôles, feuilles et bandes laminées plates en acier inoxydable et en acier résistant à la chaleur. Ces normes fournissent des lignes directrices détaillées sur les variations d'épaisseur et de dimensions admissibles, garantissant l'uniformité des différents processus de fabrication.
L'Organisation internationale de normalisation (ISO) établit des normes industrielles et commerciales mondiales. Les normes ISO relatives à l'épaisseur des métaux comprennent la norme ISO 9001, qui porte sur les systèmes de gestion de la qualité, et la norme ISO 16160, qui spécifie les exigences relatives aux produits en tôle d'acier laminés à chaud. Ces normes contribuent à harmoniser les pratiques internationales et à faciliter le commerce en garantissant que les produits répondent à des critères de qualité cohérents.
Les normes industrielles japonaises (JIS) sont essentielles pour les fabricants opérant au Japon ou exportant vers ce pays. La norme JIS G 4305 est une norme importante qui spécifie les dimensions et les tolérances des plaques et des feuilles d'acier inoxydable laminées à froid. La conformité aux normes JIS est essentielle pour accéder au marché japonais et garantir que les produits répondent aux attentes locales en matière de qualité et de précision.
Le respect des normes industrielles nécessite quelques étapes importantes :
Les fabricants doivent utiliser des outils de mesure précis tels que des pieds à coulisse, des micromètres et des jauges d'épaisseur pour vérifier que les épaisseurs de métal sont conformes aux normes spécifiées. Une documentation détaillée de ces mesures est essentielle pour le contrôle de la qualité et la traçabilité.
Des audits et des inspections réguliers permettent de vérifier que les processus de fabrication respectent les normes établies. Ces audits peuvent être menés en interne ou par des organismes de certification externes afin de garantir une conformité continue et d'identifier les domaines susceptibles d'être améliorés.
Pour maintenir une production de haute qualité, il est essentiel que le personnel reçoive une formation adéquate sur les normes et les meilleures pratiques de l'industrie. Les programmes de certification des systèmes de gestion de la qualité, tels que la norme ISO 9001, peuvent aider les organisations à démontrer leur engagement en matière de conformité.
Diverses applications exigent des épaisseurs et des tolérances particulières. Par exemple :
Pour les composants structurels, des normes telles que l'ASTM A36 spécifient l'épaisseur et les propriétés mécaniques requises pour les plaques d'acier au carbone. Ces normes garantissent la robustesse et la fiabilité des matériaux utilisés dans la construction.
Dans les secteurs de l'automobile et de l'aérospatiale, des normes telles que la norme ISO 10360 pour les tôles d'aluminium et la norme ASTM B209 pour les tôles d'aluminium et d'alliage d'aluminium définissent les exigences en matière d'épaisseur pour des matériaux à la fois légers et résistants. Le respect de ces normes est essentiel pour la sécurité et les performances dans les environnements soumis à de fortes contraintes.
Les progrès technologiques ont entraîné des exigences de tolérance plus strictes et de meilleures méthodes de mesure. Par exemple, la découpe au laser et l'usinage de précision exigent désormais des tolérances d'épaisseur aussi faibles que ±0,004 pouce pour les calibres 10 à 20. Ces nouvelles tendances se reflètent dans la mise à jour des normes industrielles afin de garantir la compatibilité avec les processus de fabrication modernes.
En adhérant aux normes industrielles, les fabricants peuvent s'assurer que leurs produits répondent aux spécifications nécessaires en matière d'épaisseur, de qualité et de performance, ce qui facilite les échanges commerciaux et renforce la confiance des clients.
Il est essentiel de mesurer avec précision l'épaisseur des métaux dans des secteurs tels que la fabrication et la construction, afin de s'assurer que les matériaux répondent aux normes requises. Cette mesure précise est fondamentale pour le maintien de la qualité et de la sécurité dans diverses applications.
Les pieds à coulisse, connus pour leur polyvalence, sont indispensables pour mesurer rapidement et avec précision l'épaisseur des tôles. Disponibles en version numérique ou à cadran, ils fournissent des mesures précises, ce qui les rend idéaux pour les vérifications et les ajustements rapides dans les ateliers de fabrication.
Les micromètres sont des instruments de précision conçus pour mesurer l'épaisseur avec une grande exactitude. Parfaits pour les mesures à petite échelle où la précision est primordiale, ces outils se déclinent en différents types, dont les micromètres extérieurs, intérieurs et de profondeur, chacun étant adapté à des besoins de mesure spécifiques.
Les jauges d'épaisseur à ultrasons utilisent des ondes sonores pour mesurer l'épaisseur d'un matériau d'un seul côté, ce qui les rend idéales pour inspecter les matériaux qui ne peuvent pas être mesurés des deux côtés. Les paramètres sonores réglables et la capacité de mesurer à travers les revêtements rendent ces jauges polyvalentes pour diverses utilisations, en particulier dans les scénarios de contrôle non destructif.
Les capteurs laser excellent dans la mesure de matériaux en mouvement tels que les bandes d'acier. Cette méthode sans contact évite les dommages potentiels et est très pratique pour la surveillance continue des processus de fabrication, offrant des mesures à haute résolution pour un contrôle de qualité efficace.
En utilisant des champs magnétiques, les jauges à effet Hall mesurent l'épaisseur des matériaux non ferreux, tels que les plastiques et l'aluminium. Ces outils fournissent des lectures rapides et précises, ce qui les rend idéaux pour le contrôle de la qualité des lignes de production, en particulier lorsqu'il s'agit de matériaux minces.
Les récentes innovations technologiques ont donné naissance à des outils de mesure avancés dotés d'une connectivité sans fil, d'une saisie rapide des données et de capacités de mesure multicouches, qui renforcent l'efficacité et la précision des applications industrielles complexes. Ces développements soutiennent des processus de fabrication plus sophistiqués et plus exigeants, améliorant ainsi la productivité et la précision globales.
Le choix de la bonne épaisseur de matériau pour des applications spécifiques est crucial pour garantir à la fois la performance et la conformité aux normes industrielles. Les différents secteurs d'activité ont des normes spécifiques en matière d'épaisseur qui doivent être respectées.
Dans les applications structurelles, l'épaisseur de l'acier formé à froid est essentielle. Par exemple, l'acier de construction de calibre 20 a une épaisseur d'environ 0,033 pouce (0,83566 mm), conformément aux directives de l'AISI/SFIA. Ces épaisseurs sont essentielles pour les calculs de charge afin de garantir l'intégrité de la structure.
Le choix des matériaux varie en fonction de l'utilisation finale dans la fabrication de tôles :
Des numéros de jauge identiques correspondent à des épaisseurs différentes en fonction du matériau. Par exemple, l'acier inoxydable de calibre 20 a une épaisseur de 0,0359 pouce, alors que l'acier galvanisé a une épaisseur de 0,036 pouce. Cet écart résulte des différences de densité des matériaux et des processus de fabrication. Les épaisseurs plus faibles (nombres plus élevés) réduisent le poids du matériau, ce qui peut être avantageux pour des applications spécifiques, mais peut compromettre l'intégrité structurelle. Cet équilibre est crucial dans des domaines tels que la construction automobile, où les matériaux légers sont essentiels pour l'efficacité énergétique, mais où la résistance ne peut être sacrifiée.
La conversion précise de la jauge à l'épaisseur réelle nécessite le respect de plusieurs bonnes pratiques :
Le respect des normes réglementaires est essentiel pour la sélection et la conversion de l'épaisseur des matériaux. Les normes ASTM et AISI, telles que les guides techniques de la SFIA, fournissent des lignes directrices pour les tolérances d'épaisseur des charpentes en acier formé à froid. Ces normes garantissent, par exemple, que les matériaux utilisés dans la construction des bâtiments répondent aux spécifications requises, ce qui permet d'éviter les défaillances structurelles et d'assurer la sécurité.
La compréhension des exigences spécifiques à l'application en matière d'épaisseur des matériaux peut permettre d'éviter des défaillances critiques :
Ces pratiques sont essentielles pour maintenir l'intégrité et la performance des matériaux fabriqués dans diverses applications.
Vous trouverez ci-dessous les réponses à certaines questions fréquemment posées :

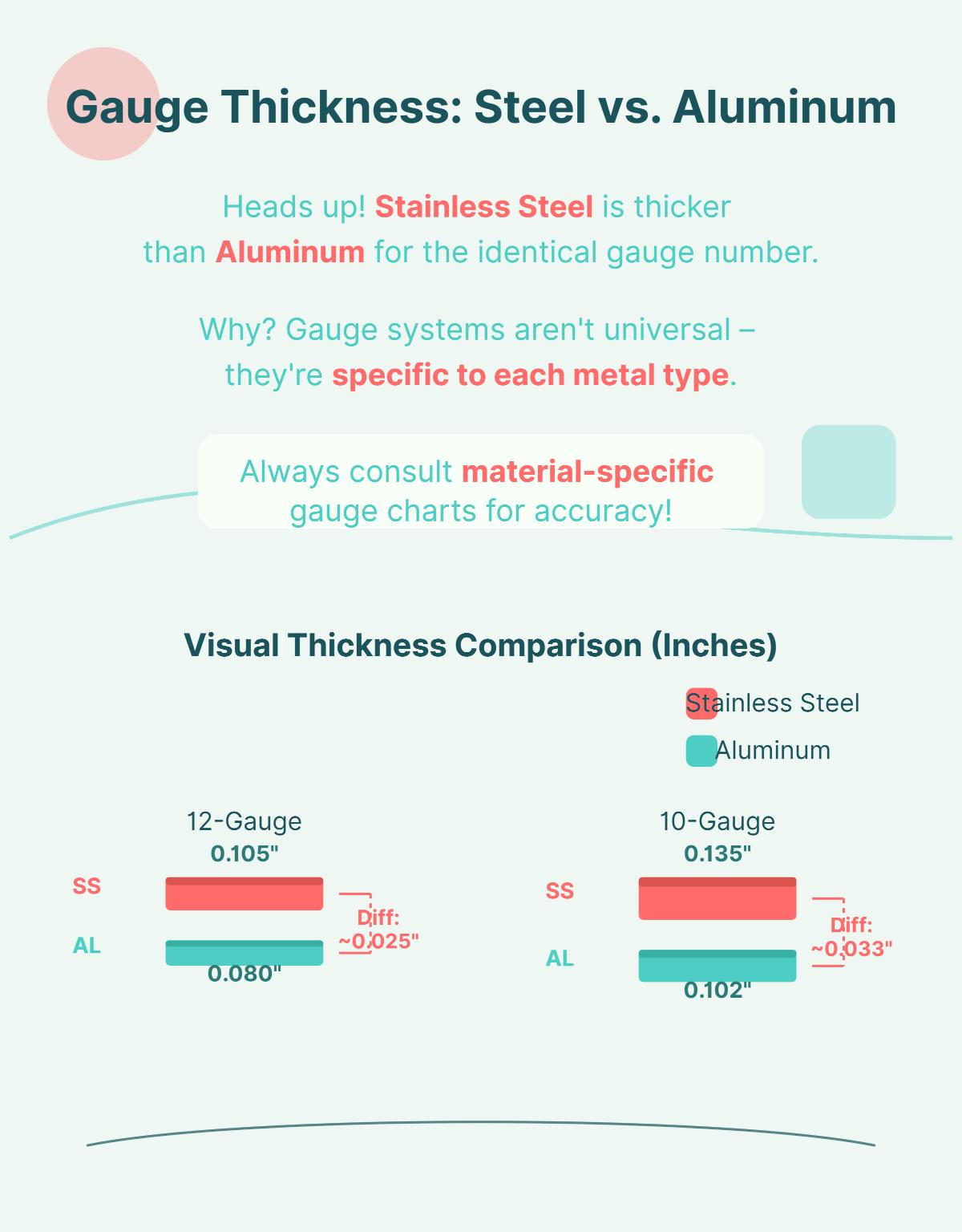

L'acier inoxydable est généralement plus épais que l'aluminium pour un même numéro de calibre. Cette différence s'explique par le fait que le système de jauge varie d'un métal à l'autre. Par exemple, une tôle d'acier inoxydable de calibre 12 a une épaisseur d'environ 0,105 pouce, alors qu'une tôle d'aluminium de calibre 12 a une épaisseur d'environ 0,080 pouce. Cela signifie que l'acier inoxydable est environ 0,025 pouce plus épais que l'aluminium à ce calibre. De même, pour un calibre 10, l'acier inoxydable mesure environ 0,135 pouce, alors que l'aluminium a une épaisseur de 0,102 pouce, soit une différence d'environ 0,033 pouce. Il est donc essentiel d'utiliser des tableaux de jauge spécifiques aux matériaux pour garantir des mesures d'épaisseur précises et éviter les divergences dans les processus de conception et de fabrication.
Pour vérifier l'épaisseur de la tôle, plusieurs outils sont couramment utilisés :
Le choix de l'outil approprié dépend de la précision requise et de l'application spécifique. Par exemple, les jauges d'épaisseur numériques et les pieds à coulisse sont préférables pour les mesures détaillées, tandis que les jauges à tôle conviennent pour les évaluations rapides.
Pour un même numéro de calibre, les matériaux ont des épaisseurs variables, principalement en raison des différences dans leurs propriétés physiques et des normes appliquées lors de la fabrication. Les propriétés des matériaux, telles que la densité, la résistance et la flexibilité, influencent l'épaisseur qu'un matériau doit avoir pour obtenir le même numéro de calibre. Par exemple, l'acier inoxydable a généralement une résistance et une densité supérieures à celles de l'aluminium, ce qui lui permet d'être plus fin pour un même calibre. En outre, différentes industries et régions peuvent utiliser des normes de calibre distinctes, ce qui entraîne des variations. Par exemple, le système American Wire Gauge (AWG) peut différer du British Standard Wire Gauge (SWG). Ces différences garantissent que les matériaux répondent aux exigences spécifiques des applications, telles que la résistance et la durabilité, qui peuvent varier considérablement d'un matériau à l'autre.
Pour garantir la conformité avec les normes de fabrication relatives à l'épaisseur du métal, procédez comme suit :
En comprenant ces éléments et en adhérant aux normes établies, les fabricants peuvent garantir la conformité aux exigences en matière d'épaisseur de métal, ce qui se traduit par des produits de haute qualité qui répondent aux demandes du marché mondial.
La conversion exacte de la jauge en épaisseur fait appel à plusieurs méthodes, les tableaux de conversion de jauge étant les plus fiables. Ces tableaux fournissent une référence directe en indiquant les numéros de jauge et les épaisseurs correspondantes en pouces et en millimètres. Ils sont spécifiques aux matériaux, ce qui garantit des conversions précises adaptées aux différents métaux, tels que l'acier et l'aluminium. En raison de la variabilité des systèmes de jauge selon les régions et les matériaux, l'utilisation de tableaux actualisés et spécifiques aux matériaux est cruciale pour la précision.
En outre, les normes industrielles fournissent souvent des épaisseurs de référence pour différents calibres, ce qui permet de maintenir la cohérence entre les différentes applications. Bien que les formules permettent de calculer approximativement l'épaisseur à partir des numéros de jauge, elles sont moins courantes et souvent moins précises que les tableaux. Les professionnels doivent toujours se référer aux normes et aux tableaux les plus récents pour garantir la conformité et la précision de leurs projets, comme nous l'avons vu plus haut.
Des tableaux de conversion fiables peuvent être trouvés sur plusieurs sites web faisant autorité et destinés aux professionnels de la métallurgie et de l'ingénierie. Parmi les sources notables, citons Metalsupermarkets, qui propose des tableaux complets pour différents métaux, avec des épaisseurs en pouces et en millimètres. Inline Design est une autre excellente source, qui fournit des tableaux détaillés spécifiquement pour l'acier, y compris les options inoxydables et galvanisées. FastMetals propose également un guide complet qui inclut des valeurs d'épaisseur spécifiques pour différents numéros de jauge dans divers métaux. Ces sources vous garantissent l'accès à des informations précises et actualisées sur la conversion des calibres, nécessaires à la spécification et à l'application précises des matériaux.
