Guide complet des matériaux des tubes de chaudière : Acier au carbone, acier inoxydable et acier allié

Lorsqu'il s'agit de maintenir l'efficacité et la sécurité des systèmes de chaudières industrielles, le choix du matériau des tubes de chaudière est primordial. Mais avec une pléthore d'options telles que l'acier au carbone, l'acier inoxydable et l'acier allié, comment déterminer le matériau le mieux adapté à vos besoins spécifiques ? Chaque matériau possède des propriétés uniques qui influencent les performances dans des conditions variées, telles que les hautes pressions, les températures extrêmes et les environnements corrosifs. Ce guide complet examine les caractéristiques, les avantages et les applications de ces matériaux courants pour tubes de chaudière. À la fin, vous saurez clairement quel matériau excelle dans les différents scénarios, ce qui garantira des performances optimales et la longévité de votre système de chaudière. Prêt à découvrir le matériau idéal pour votre chaudière haute pression ? Plongeons dans le vif du sujet.

Vue d'ensemble des matériaux utilisés pour les tubes de chaudière

Introduction aux matériaux des tubes de chaudière

Les tubes de chaudière font partie intégrante de divers systèmes industriels, notamment la production d'énergie, le chauffage et la production de vapeur. La sélection de matériaux appropriés pour les tubes de chaudière est cruciale pour garantir l'efficacité, la longévité et la sécurité de ces systèmes. Différents matériaux sont utilisés pour fabriquer les tubes de chaudière, chacun offrant des propriétés distinctes qui répondent à des exigences opérationnelles spécifiques.

Importance dans les applications industrielles

Le choix du bon matériau pour les tubes de chaudière est crucial pour la performance et la fiabilité des chaudières industrielles. Des facteurs tels que la pression de fonctionnement, la température et les conditions environnementales déterminent l'adéquation du matériau ; le choix du bon matériau peut améliorer la durabilité, réduire les coûts de maintenance et prévenir des défaillances coûteuses.

Types de tubes de chaudière

Tubes de chaudière en acier au carbone

L'acier au carbone est l'un des matériaux les plus couramment utilisés pour les tubes de chaudière en raison de sa rentabilité et de ses performances adéquates dans des conditions modérées. Ces tubes se caractérisent par une bonne plasticité et une bonne soudabilité, ce qui les rend adaptés aux chaudières à basse et moyenne pression. Les applications courantes comprennent divers composants de chaudières.

Avantages

• Economique: Coût inférieur à celui des options en alliage et en acier inoxydable.
• Bonne soudabilité: Facile à fabriquer et à assembler.
• La plasticité: Peut être façonné et formé sans se fissurer.

Inconvénients

• Performance limitée à haute température: Ne convient pas aux applications à très haute pression ou à haute température.
• Résistance modérée à la corrosion: Susceptible de se corroder dans des environnements agressifs.

Tubes de chaudière en acier inoxydable

Les tubes en acier inoxydable sont appréciés pour leur résistance exceptionnelle à la corrosion et leur capacité à supporter des températures élevées. Ils sont souvent utilisés dans des environnements exposés à des conditions acides ou riches en chlorures, tels que les systèmes marins. Les aciers inoxydables austénitiques, tels que les nuances 304 et 316, sont couramment utilisés en raison de leur capacité à conserver leurs propriétés mécaniques à des températures élevées.

Avantages

• Résistance à la corrosion: Résistance supérieure aux éléments corrosifs.
• Stabilité à haute température: Maintient la résistance et l'intégrité à des températures élevées.
• Durabilité: Longue durée de vie dans les environnements difficiles.

Inconvénients

• Coût: Coût initial du matériau plus élevé que celui de l'acier au carbone.
• Fabrication complexe: Requiert des techniques de soudage spécialisées.

Tubes de chaudière en acier allié

Les tubes en acier allié sont conçus pour résister à des conditions de haute pression et de haute température, ce qui les rend adaptés à des applications industrielles de pointe, telles que les centrales électriques. L'ajout d'éléments tels que le chrome et le molybdène renforce leur solidité et leur résistance à l'oxydation.

Avantages

• Renforcement de la force: Propriétés mécaniques supérieures pour les applications à haute pression.
• Résistance à l'oxydation: Amélioration des performances dans les environnements à haute température.
• Polyvalence: Peut être adapté à des besoins spécifiques avec différentes compositions d'alliage.

Inconvénients

• Coût: Plus cher que les options en acier au carbone.
• Fabrication complexe: Nécessite un contrôle précis des éléments d'alliage.

Propriétés des matériaux

Caractéristiques de résistance

Les tubes de chaudière doivent être suffisamment résistants pour supporter les contraintes mécaniques causées par la circulation de vapeur et d'eau à haute pression. La résistance des matériaux des tubes de chaudière est influencée par leur composition chimique et les processus de traitement thermique.

Acier au carbone

Les tubes de chaudière en acier au carbone présentent une bonne résistance à la traction et une bonne limite d'élasticité, ce qui les rend adaptés aux applications à basse et moyenne pression. La résistance de l'acier au carbone peut être encore améliorée en l'alliant à des éléments tels que le manganèse. Toutefois, la résistance de l'acier au carbone diminue considérablement à des températures élevées, ce qui limite son utilisation dans des environnements à haute température.

Acier allié

Les tubes de chaudière en acier allié sont conçus pour offrir une résistance supérieure à la fois à température ambiante et à température élevée. L'ajout d'éléments tels que le chrome, le molybdène et le vanadium améliore la résistance au fluage et la stabilité mécanique de l'acier allié, ce qui lui permet de fonctionner de manière fiable dans des conditions de haute pression et de haute température.

Acier inoxydable

Les tubes de chaudière en acier inoxydable offrent une résistance et une durabilité exceptionnelles, même à des températures très élevées. Les aciers inoxydables austénitiques, tels que les nuances 304 et 316, conservent leurs propriétés mécaniques jusqu'à 800°C, ce qui les rend idéaux pour les applications nécessitant une résistance à haute température et aux cycles thermiques.

Résistance à la température

La résistance à la température est un facteur critique dans la sélection des matériaux des tubes de chaudière, car les tubes doivent conserver leur intégrité dans des conditions thermiques variables.

Acier au carbone

Les tubes de chaudière en acier au carbone conviennent pour des températures allant jusqu'à 400°C. Au-delà de ce seuil, l'acier au carbone est sujet à l'oxydation et à l'entartrage, ce qui peut compromettre l'intégrité structurelle du tube. Des revêtements protecteurs ou des limites opérationnelles sont nécessaires pour réduire ces effets.

Acier allié

Les tubes de chaudière en acier allié sont conçus pour résister à des températures allant jusqu'à 600°C ou plus, en fonction de la composition spécifique de l'alliage. La présence de chrome et de molybdène dans l'acier allié forme une couche d'oxyde protectrice qui renforce la résistance à l'oxydation et permet au matériau de bien fonctionner dans des environnements à haute température.

Acier inoxydable

Les tubes de chaudière en acier inoxydable excellent dans les applications à haute température, certaines qualités pouvant résister à des températures supérieures à 800°C. Leur teneur élevée en chrome et en nickel leur confère une excellente stabilité thermique et une résistance à l'entartrage, ce qui les rend adaptés aux chaudières ultra-supercritiques avancées (A-USC) et à d'autres systèmes à haute température.

Tolérance de pression

La capacité des matériaux des tubes de chaudière à tolérer une pression élevée est essentielle pour garantir un fonctionnement sûr et efficace des chaudières.

Acier au carbone

Les tubes pour chaudières en acier au carbone sont couramment utilisés dans les applications à basse et moyenne pression. Ils offrent une tolérance à la pression adéquate pour les chaudières à tubes de fumée et à tubes d'eau fonctionnant à des pressions modérées. Cependant, leurs performances diminuent à des pressions plus élevées en raison de leur résistance limitée à haute température.

Acier allié

Les tubes de chaudière en acier allié sont conçus pour des applications à haute pression, telles que les chaudières de centrales électriques. Les éléments d'alliage améliorent les propriétés mécaniques du matériau, ce qui lui permet de résister aux pressions élevées rencontrées dans les surchauffeurs, les réchauffeurs et d'autres composants critiques.

Acier inoxydable

Les tubes de chaudière en acier inoxydable offrent une excellente tolérance à la pression, même dans les environnements à haute pression. Leurs excellentes propriétés mécaniques et leur résistance à la dilatation thermique les rendent idéaux pour les applications à haute pression et à haute température, telles que les systèmes avancés de production d'énergie.

Analyse comparative

Résistance à la corrosion

La résistance à la corrosion est essentielle pour la longévité et la fiabilité des tubes de chaudière, en particulier dans les environnements difficiles ou corrosifs.

Acier au carbone

Les tubes de chaudière en acier au carbone ont une résistance limitée à la corrosion, ce qui les rend susceptibles de rouiller et de se dégrader dans des environnements agressifs. Des revêtements protecteurs ou des inhibiteurs sont souvent nécessaires pour prolonger leur durée de vie.

Acier allié

Le chrome de l'acier allié forme une couche d'oxyde protectrice qui réduit l'oxydation et la corrosion, ce qui le rend adapté aux applications à haute pression et à haute température.

Acier inoxydable

Les tubes de chaudière en acier inoxydable offrent une résistance exceptionnelle à la corrosion, en particulier dans les environnements exposés à des conditions acides, riches en chlorures ou marines. La teneur élevée en chrome et en nickel de l'acier inoxydable forme une couche d'oxyde passive qui empêche la corrosion et garantit une durabilité à long terme.

Tubes de chaudière en acier au carbone

Définition et propriétés

Les tubes de chaudière en acier au carbone sont largement utilisés dans les applications industrielles parce qu'ils sont rentables, qu'ils fonctionnent bien dans des conditions modérées et qu'ils peuvent être facilement façonnés et soudés. Ces tubes sont généralement fabriqués à partir d'alliages d'acier contenant du carbone comme principal élément d'alliage. L'acier au carbone présente une bonne plasticité et une bonne soudabilité, ce qui permet de le fabriquer et de le façonner dans les différentes formes et dimensions requises pour les tubes de chaudière.

Résistance et plage de température

Les tubes de chaudière en acier au carbone conservent leur intégrité structurelle jusqu'à environ 538°C (1000°F). Toutefois, une exposition prolongée à des températures supérieures à 427°C (800°F) peut entraîner une graphitisation, un processus au cours duquel le carbone se sépare de l'acier, ce qui entraîne une perte de résistance mécanique. C'est pourquoi l'acier au carbone est généralement utilisé dans des applications où les températures de fonctionnement restent dans cette plage de sécurité.

Résistance à la corrosion

Comparé à l'acier inoxydable et à l'acier allié, l'acier au carbone présente une résistance à la corrosion modérée. Il est plus susceptible de rouiller et de se dégrader dans des environnements agressifs, en particulier en présence d'humidité et de substances corrosives. Pour atténuer ce phénomène, les tubes de chaudière en acier au carbone nécessitent souvent des revêtements protecteurs, tels que la phosphatation ou la passivation, afin d'améliorer leur durée de vie et leurs performances dans des conditions corrosives.

Avantages et inconvénients

Avantages

• Economique: L'acier au carbone est plus économique que l'acier inoxydable et l'acier allié, ce qui en fait une option intéressante pour les projets à budget serré.
• Bonne soudabilité: La plasticité et la soudabilité inhérentes au matériau permettent une fabrication et un assemblage faciles, ce qui est crucial pour la construction de systèmes de chaudières complexes.
• Performances adéquates: L'acier au carbone offre une résistance et une durabilité suffisantes pour les applications de chaudières à basse et moyenne pression, ce qui en fait un matériau polyvalent.

Inconvénients

• Performance limitée à haute température: Les propriétés mécaniques de l'acier au carbone se dégradent considérablement à des températures plus élevées, ce qui limite son utilisation dans des applications à haute pression ou à haute température.
• Résistance modérée à la corrosion: Sa sensibilité à la corrosion nécessite des mesures de protection, ce qui peut augmenter les coûts d'entretien.

Applications courantes et adéquation des niveaux de pression

Les tubes de chaudière en acier au carbone sont couramment utilisés dans divers composants de chaudière, en particulier dans les systèmes à basse et moyenne pression. Ils sont largement utilisés dans les chaudières à tubes d'eau et à tubes de fumée lorsque les conditions de fonctionnement ne dépassent pas les seuils de température et de pression adaptés à l'acier au carbone.

Chaudières à basse et moyenne pression

Dans les chaudières à basse et moyenne pression, l'acier au carbone est le matériau préféré en raison de son équilibre entre le coût, la disponibilité et les performances adéquates. Ces chaudières sont généralement utilisées dans les industries où la vapeur ou l'eau chaude produite est utilisée pour le chauffage, le traitement ou la production d'énergie à des pressions modérées.

Considérations relatives à la fabrication et à la conception

Les tubes de chaudière en acier au carbone sont fabriqués selon des méthodes sans soudure ou soudées par résistance électrique (ERW). Les tubes sans soudure, comme ceux qui répondent aux normes ASTM A210, sont fiables et préférables pour les applications à haute intégrité. Les tubes ERW, tels que ceux spécifiés par la norme ASTM A178, sont durables et conviennent aux services à haute température, bien qu'ils puissent être légèrement moins robustes que les options sans soudure.

Spécifications ASTM et données mécaniques

Composition chimique

Les tubes de chaudière en acier au carbone sont conformes aux normes ASTM spécifiques, ce qui garantit la constance de la qualité et des performances. A titre d'exemple :

• ASTM A210 Grade A1: Cette nuance contient ≤0,27% de carbone, ≤0,93% de manganèse et ≥0,10% de silicium.
• ASTM A210 Grade C: Cette nuance comprend ≤0,35% de carbone et 0,29-1,06% de manganèse, ce qui lui confère une plus grande résistance.

Propriétés mécaniques

Les propriétés mécaniques des tubes de chaudière en acier au carbone varient en fonction de la qualité :

• Grade A1: Présente une résistance à la traction de ≥415 MPa, une limite d'élasticité de ≥255 MPa et un allongement de ≥30%.
• Grade C: Offre une résistance à la traction plus élevée de ≥485 MPa et une limite d'élasticité de ≥275 MPa, convenant à des applications plus exigeantes.

Progrès récents

Les progrès récents de la technologie des tubes de chaudière en acier au carbone se sont concentrés sur l'amélioration de la résistance à la corrosion et de la précision de fabrication. Des traitements anticorrosion améliorés, tels que les revêtements nanocéramiques, ont été mis au point pour prolonger la durée de vie des tubes en acier au carbone. En outre, les techniques d'usinage à froid de précision ont amélioré la précision dimensionnelle des tubes sans soudure, ce qui les rend plus fiables dans les applications à haute pression. Des pratiques durables, telles que l'intégration de chaudières compatibles avec le captage du carbone, sont également étudiées pour améliorer les performances environnementales.

Tubes de chaudière en acier inoxydable

Les tubes de chaudière en acier inoxydable sont connus pour leur résistance exceptionnelle à la corrosion, leur solidité et leur tolérance aux températures élevées. Ces tubes sont principalement composés de fer, de chrome et de nickel, d'autres éléments tels que le molybdène étant ajoutés pour améliorer certaines propriétés. La teneur en chrome, généralement supérieure à 10,5%, est essentielle pour former une couche d'oxyde passive qui empêche la rouille et la corrosion, et la composition globale des tubes de chaudière en acier inoxydable comprend d'autres éléments clés.

Composition et notes

Les éléments clés de la composition des tubes de chaudière en acier inoxydable sont les suivants :

• Chrome: Assure la résistance à la corrosion et contribue à la formation d'une couche d'oxyde passive.
• Nickel: Améliore la ductilité et les performances à haute température.
• Molybdène: Améliore la résistance à la corrosion par piqûres, en particulier dans les environnements chlorés.

Les qualités les plus couramment utilisées pour les tubes de chaudière sont les suivantes :

• Grade 316: Connu pour son excellente résistance à la corrosion et sa capacité à supporter des températures élevées.
• Grade 304: Largement utilisé pour ses bonnes propriétés générales, notamment sa résistance à la corrosion et sa solidité.

Propriétés principales

Les tubes de chaudière en acier inoxydable présentent plusieurs propriétés essentielles qui les rendent adaptés à des applications exigeantes :

• Résistance à la rouille: La couche d'oxyde passive formée par le chrome assure une résistance exceptionnelle à la rouille et à la dégradation, en particulier dans les environnements contenant de l'eau à haute température, de la vapeur et des produits chimiques.
• Tolérance à la chaleur: Ces tubes conservent leur résistance et leur forme à des températures élevées, ce qui les rend parfaits pour les systèmes de chaudières.
• Résistance à la traction: L'acier inoxydable offre une excellente résistance à la traction, permettant des opérations à haute pression sans déformation ni défaillance.
• Durabilité: La résistance supérieure à l'usure de l'acier inoxydable réduit la fréquence de maintenance et les temps d'arrêt.

Types de tubes de chaudière en acier inoxydable

Il existe deux types principaux de tubes en acier inoxydable pour chaudières :

• Tubes sans soudure: Fabriqués sans soudure, ces tubes offrent une résistance et une uniformité accrues, ce qui les rend adaptés aux applications à haute pression.
• Tubes soudés: Produits par laminage et soudage de bandes d'acier inoxydable, ces tubes sont rentables et suffisants pour de nombreuses applications de chaudières, bien qu'ils soient généralement moins robustes que les tubes sans soudure.

Applications

Les tubes de chaudière en acier inoxydable sont utilisés dans divers environnements très exigeants :

• Chaudières à tubes d'eau: L'eau circule à l'intérieur des tubes chauffés à l'extérieur par les gaz de combustion. La résistance à la corrosion de l'acier inoxydable est cruciale en raison du contact prolongé avec l'eau chaude et la vapeur.
• Chaudières à haute pression: La résistance mécanique et la résistance aux contraintes thermiques font que les tubes en acier inoxydable conviennent à la production de vapeur à haute pression.
• Usines chimiques et centrales électriques: Dans les environnements impliquant des substances corrosives et des températures élevées, les tubes en acier inoxydable offrent des performances fiables et une grande longévité.

Comparaison avec d'autres matériaux

Lorsque l'on compare les tubes de chaudière en acier inoxydable à d'autres matériaux, plusieurs facteurs ressortent :

Les tubes de chaudière en acier inoxydable offrent un équilibre entre haute performance et durabilité, ce qui en fait un choix essentiel pour les systèmes de chaudières modernes fonctionnant dans des conditions difficiles.

Tubes de chaudière en acier allié

Définition et composition

Les tubes de chaudière en acier allié sont conçus pour supporter des pressions et des températures élevées, ce qui les rend idéaux pour les applications industrielles exigeantes. Le terme "acier allié" fait référence à l'acier qui est combiné avec divers éléments pour améliorer ses propriétés mécaniques. Les éléments d'alliage les plus courants sont le chrome, le molybdène, le nickel et le bore. Ces éléments améliorent considérablement la solidité, la résistance à la corrosion et la durabilité globale.

Principaux éléments d'alliage

• Chrome (Cr): Améliore la résistance à l'oxydation, ce qui permet au matériau de bien fonctionner à des températures élevées.
• Molybdène (Mo): Augmente la solidité et la résistance à la déformation dans le temps, ce qui est vital pour les applications à haute pression.
• Nickel (Ni): Améliore la ténacité et la résistance à la corrosion.
• Bore (B): Contribue à la trempabilité et à la résistance.

Processus de fabrication

La production de tubes de chaudière en acier allié comporte plusieurs étapes critiques pour garantir des performances et une fiabilité optimales. Les billettes d'acier allié sont chauffées et percées pour former des tubes sans soudure, ce qui garantit l'uniformité et la résistance. Des techniques telles que le recuit et la trempe sont ensuite appliquées pour affiner la structure du grain et améliorer les propriétés mécaniques. Le recuit réduit les contraintes internes, tandis que la trempe améliore la dureté et la résistance.

Essais et assurance qualité

• Contrôle par ultrasons: Veille à l'absence de défauts internes.
• Essais hydrostatiques: Confirme la capacité du tube à supporter des pressions élevées.
• Analyse chimique: Vérifie la composition des éléments d'alliage.

Les principaux grades et leurs propriétés

Les tubes de chaudière en acier allié sont disponibles en différentes qualités, chacune adaptée à des applications spécifiques :

Notes communes

• Grade T5: Contient du chrome et du molybdène, convient aux systèmes de vapeur à haute température.
• Grade T11: Offre un équilibre entre la solidité et la résistance à l'oxydation.
• Grade T22: Connu pour sa teneur en chrome de 2,25% et en molybdène de 1%, il est idéal pour les surchauffeurs et les réchauffeurs.
• Grade T91: Nuance avancée avec chrome 9%, offrant une résistance supérieure au fluage pour les applications à ultra-haute pression.

Avantages

Les tubes de chaudière en acier allié présentent plusieurs avantages par rapport aux variantes en acier au carbone et en acier inoxydable :

Amélioration des performances

• Résistance aux hautes températures: Capable de résister à des températures allant jusqu'à 600°C et au-delà.
• Solidité supérieure: Maintient l'intégrité mécanique sous des pressions extrêmes.
• Résistance à la corrosion: Surpasse l'acier au carbone dans les environnements acides ou à forte humidité.

Polyvalence et durabilité

• Soudabilité: Les tubes en acier allié peuvent être intégrés de manière transparente dans des systèmes de chaudières complexes sans compromettre l'intégrité structurelle.
• Durabilité: Ils supportent des conditions difficiles, ce qui réduit les besoins d'entretien et prolonge leur durée de vie.

Applications

Les tubes de chaudière en acier allié sont indispensables dans divers environnements industriels soumis à de fortes contraintes :

Production d'électricité

Utilisés dans les surchauffeurs, les réchauffeurs et les tambours de chaudière, les tubes en acier allié contribuent à l'efficacité du transfert de chaleur et de la gestion thermique dans les centrales électriques.

Industrie du pétrole et du gaz

Les tubes en acier allié sont essentiels pour le transport des hydrocarbures dans les raffineries, où les pressions et les températures extrêmes sont courantes.

Traitement chimique

Les propriétés de résistance à la corrosion de l'acier allié lui permettent de manipuler des fluides corrosifs tels que les acides et les alcalis.

Tendances émergentes

Les progrès récents de la technologie des aciers alliés sont axés sur l'amélioration des performances et de la durabilité :

Revêtements avancés

Des revêtements nanocomposites sont en cours de développement pour améliorer la résistance à la corrosion et prolonger la durée de vie des tubes de chaudière en acier allié.

Alliages haute performance

De nouvelles qualités contenant plus de chrome (jusqu'à 12%) sont en cours de développement pour les chaudières de pointe, afin d'améliorer l'efficacité et la durabilité.

Critères de sélection des matériaux en fonction de la pression et de l'environnement de la chaudière

Il est essentiel de sélectionner les bons matériaux pour les tubes de chaudière afin de garantir des performances et une longévité optimales. Les facteurs clés à prendre en compte sont la pression de fonctionnement, la température, les conditions environnementales et le coût.

Pression de fonctionnement

La pression de fonctionnement de la chaudière est un facteur déterminant dans le choix des matériaux. Les matériaux doivent avoir une solidité et une résistance au fluage suffisantes pour supporter les contraintes mécaniques imposées par la circulation de vapeur et d'eau à haute pression.

• Acier au carbone: Il est idéal pour les chaudières à basse et moyenne pression. Il est efficace pour les pressions modérées mais ne convient pas aux environnements à haute pression en raison de sa résistance limitée au fluage.
• Acier inoxydable: Convient aux chaudières à moyenne et haute pression. Sa résistance mécanique supérieure et sa capacité à maintenir l'intégrité structurelle à des pressions élevées en font un choix privilégié pour les applications les plus exigeantes.
• Acier allié: Conçu pour les chaudières à haute et très haute pression. L'amélioration de la résistance au fluage et de la résistance à la rupture de l'acier allié le rend adapté aux chaudières supercritiques et ultra-supercritiques où les conditions de fonctionnement sont extrêmement exigeantes.

Température de fonctionnement

La résistance à la température est cruciale car les tubes de chaudière doivent conserver leur intégrité dans des conditions thermiques variables.

• Acier au carbone: Fonctionne bien à des températures modérées mais peut s'oxyder et s'entartrer au-dessus de 400°C. Convient aux applications où les températures restent inférieures à cette limite.
• Acier inoxydable: Il présente une excellente stabilité à haute température, conservant ses propriétés mécaniques à des températures allant jusqu'à 800°C. Il est donc idéal pour les chaudières fonctionnant dans des environnements à haute température.
• Acier allié: Conçu pour résister à des températures très élevées, souvent supérieures à 600°C. La présence d'éléments tels que le chrome et le molybdène renforce la résistance à l'oxydation, ce qui rend l'acier allié adapté aux applications à haute température.

Environnement corrosif

Les conditions environnementales, en particulier la présence d'éléments corrosifs, influencent considérablement le choix des matériaux.

• Acier au carbone: Il résiste mal à la corrosion et est susceptible de rouiller et de se dégrader dans des environnements agressifs. Il est préférable de l'utiliser dans des environnements contrôlés ou non corrosifs tels que les chaudières de chauffage de base ou les systèmes de production de vapeur avec une exposition chimique minimale.
• Acier inoxydable: Il offre une excellente résistance à la corrosion et à l'oxydation, ce qui le rend idéal pour les environnements difficiles ou chimiquement agressifs tels que le traitement chimique et les applications marines.
• Acier allié: Il offre une combinaison équilibrée de résistance à la corrosion et de résistance mécanique. Les aciers alliés sont utilisés dans des environnements où règnent à la fois des pressions élevées et des conditions corrosives, comme dans les usines chimiques ou les installations de production d'électricité où la chimie de la vapeur est agressive.

Coût et performance

Il est essentiel de trouver un équilibre entre le coût et la performance lors de la sélection des matériaux utilisés pour les tubes de chaudière. Chaque matériau offre des avantages et des implications financières différents.

• Acier au carbone: C'est l'option la plus rentable, ce qui la rend intéressante pour les applications générales et les conditions moins exigeantes. Cependant, elle présente des limites dans les environnements à haute pression, à haute température et corrosifs.
• Acier inoxydable: Coût initial plus élevé que celui de l'acier au carbone, mais durée de vie plus longue et meilleures performances dans des conditions corrosives et à haute température. Il est donc rentable à long terme pour les applications exigeantes.
• Acier allié: L'option la plus coûteuse en raison de sa résistance mécanique élevée et de sa résistance à la corrosion. Elle vaut l'investissement pour les environnements à haute pression, à haute température et agressifs qui exigent les meilleures performances.

Lignes directrices pour la sélection du matériau approprié pour les tubes de chaudière

Le choix du matériau approprié implique une analyse détaillée des conditions de fonctionnement de la chaudière et de son exposition à l'environnement. Voici quelques conseils pratiques :

• Pression faible à moyenne et environnements non corrosifs: L'acier au carbone est suffisant pour les applications avec des pressions modérées et une exposition minimale aux éléments corrosifs. Il est rentable et offre des performances adéquates.
• Pression moyenne à élevée et environnements corrosifs: L'acier inoxydable est le meilleur choix en raison de son excellente résistance mécanique et de sa résistance à la corrosion. Il garantit la longévité et la fiabilité dans des conditions difficiles.
• Environnements à haute et ultra-haute pression et à haute température: L'acier allié est nécessaire pour les applications les plus exigeantes. Sa résistance supérieure au fluage et ses propriétés mécaniques le rendent adapté aux chaudières supercritiques et ultra-supercritiques.

Exemples pratiques et études de cas

Pour illustrer les critères de sélection, prenons les exemples suivants :

• Exemple 1: Une usine de traitement chimique a besoin de tubes de chaudière capables de résister à une pression élevée et à l'exposition à des produits chimiques corrosifs. Les tubes en acier inoxydable sont sélectionnés pour leur résistance à la corrosion et leur capacité à maintenir l'intégrité structurelle sous des cycles thermiques fluctuants.
• Exemple 2: Une installation de production d'énergie utilise une chaudière supercritique à pression et température extrêmement élevées. Les tubes en acier allié sont choisis pour leur résistance au fluage et leur résistance mécanique supérieures, garantissant un fonctionnement sûr et efficace.
• Exemple 3: Un système de chauffage résidentiel utilise une chaudière à basse pression. Les tubes en acier au carbone sont choisis pour leur rentabilité et leurs performances dans un environnement non corrosif.

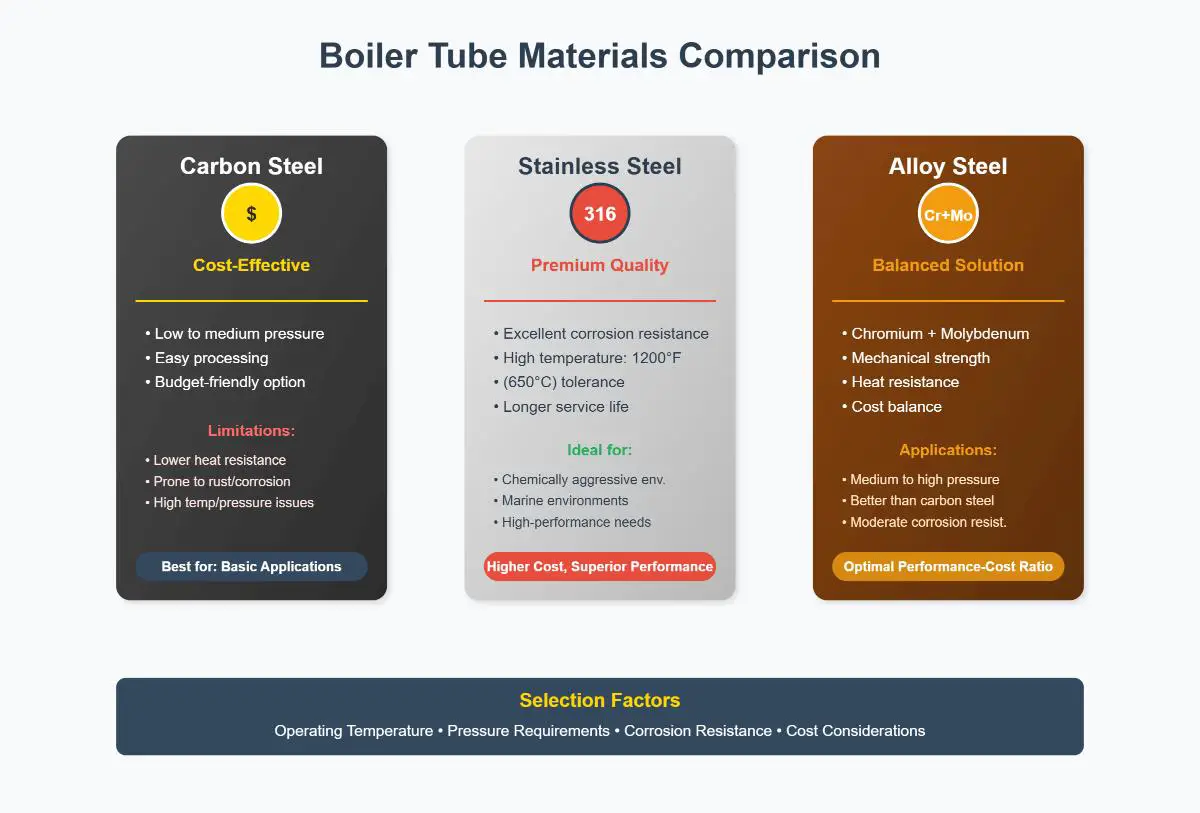

Analyse comparative des matériaux utilisés pour les tubes de chaudière

Les tubes de chaudière sont des composants essentiels dans diverses applications industrielles, conçus pour résister à des températures et des pressions élevées, ainsi qu'à des environnements corrosifs. Les trois principaux matériaux utilisés pour les tubes de chaudière sont l'acier au carbone, l'acier inoxydable et l'acier allié. Chaque matériau possède des caractéristiques distinctes qui le rendent adapté à des applications spécifiques.

Tubes de chaudière en acier au carbone

Les tubes de chaudière en acier au carbone sont principalement composés de fer avec une teneur en carbone variable. Ce matériau est connu pour sa bonne résistance, sa plasticité et sa soudabilité. L'acier au carbone est rentable et largement disponible, ce qui en fait un choix populaire pour les chaudières à basse et moyenne pression et les chaudières à tubes de fumée. Les nuances les plus courantes sont 20G, Q345B, ASTM/ASME A/SA 106 et ASTM A179.

Performance :

• Convient aux températures et pressions de fonctionnement modérées.
• Résistance adéquate à l'oxydation à basse température.
• Résistance à la corrosion inférieure à celle des aciers alliés et des aciers inoxydables.
• Principalement utilisé pour les tubes de surchauffeur, les tubes d'eau et d'autres composants qui ne sont pas exposés à des conditions extrêmes.
• Durée de vie plus courte dans des conditions de haute température et de haute pression.

Applications :

• Idéal pour les chaudières dans les industries ayant des paramètres opérationnels moins sévères.
• Courant dans les chaudières à vapeur conventionnelles et les échangeurs de chaleur avec des demandes thermiques modérées.

Tubes de chaudière en acier inoxydable

Les tubes de chaudière en acier inoxydable contiennent du chrome, généralement 10,5% ou plus, qui leur confère une résistance à la corrosion et à l'oxydation. Ce matériau est très résistant à l'oxydation à haute température, bien qu'il soit plus cher que l'acier au carbone. L'acier inoxydable est souvent utilisé dans des environnements contenant des agents corrosifs agressifs ou nécessitant une grande propreté. Les qualités courantes comprennent les types austénitiques tels que 304 et 316, ainsi que les types ferritiques et martensitiques en fonction des conditions de service.

Performance :

• Résistance supérieure à la corrosion sous l'effet de la vapeur et des gaz de combustion.
• Maintient la solidité et la résistance à l'oxydation à des températures élevées.
• Conductivité thermique inférieure à celle de l'acier au carbone, influençant le transfert de chaleur.
• Meilleure résistance à la fatigue et aux cycles thermiques.
• Convient aux composants critiques exposés à des gaz de combustion corrosifs ou à des problèmes de chimie de l'eau.

Applications :

• Utilisé dans les surchauffeurs et les réchauffeurs des chaudières à haute pression.
• Préférence pour les usines chimiques, pétrochimiques et électriques soumises à des exigences strictes en matière de corrosion et de propreté.

Tubes de chaudière en acier allié

Les tubes de chaudière en acier allié sont alliés à des éléments tels que le chrome, le molybdène, le vanadium et le titane afin d'améliorer les propriétés mécaniques et les performances à haute température. Ce matériau allie solidité, résistance à l'oxydation et résistance au fluage. L'acier allié est plus coûteux que l'acier au carbone, mais généralement moins cher que l'acier inoxydable. Les nuances les plus courantes sont le 15CrMoG, le 12Cr1MoVG et le 12Cr2MoWVTiB.

Performance :

• Excellente résistance à haute température et au fluage, essentielle pour les chaudières à haute pression et à haute température.
• Bonne résistance à l'oxydation et à la corrosion à des températures élevées.
• Résistance à la fatigue et ténacité supérieures à celles de l'acier au carbone.
• Maintient l'intégrité structurelle dans des environnements exigeants tels que les chaudières ultra-supercritiques.

Applications :

• Largement utilisé dans les chaudières à haute pression et les systèmes de vapeur supercritique.
• Choix privilégié pour les composants exposés à des contraintes thermiques et mécaniques extrêmes.
• Convient à la production d'électricité, aux chaudières industrielles lourdes et aux processus nécessitant un rendement thermique élevé.

Le choix du matériau des tubes de chaudière est crucial pour équilibrer le coût, les propriétés mécaniques et l'environnement opérationnel. La compréhension de ces différences garantit une sélection optimale des matériaux pour un fonctionnement efficace et sûr de la chaudière.

Applications des tubes de chaudière sans soudure et leur durée de vie

Les tubes de chaudière sans soudure sont produits sans soudage, ce qui permet d'obtenir une structure uniforme capable de résister à des conditions de pression et de température élevées. Le processus de fabrication consiste à percer une billette solide pour créer un tube creux, qui est ensuite allongé et fini par diverses techniques de laminage et de traitement thermique. Cette méthode garantit une épaisseur de paroi constante et élimine les points faibles, ce qui rend les tubes sans soudure idéaux pour les applications exigeantes.

Principales applications industrielles

Les tubes sans soudure pour chaudières font partie intégrante de plusieurs industries en raison de leur durabilité et de leurs performances dans des conditions extrêmes. Dans les centrales électriques, ils sont utilisés dans les surchauffeurs, les réchauffeurs et les économiseurs. Ces composants fonctionnent à des pressions et des températures élevées, ce qui nécessite des matériaux capables de résister à l'oxydation et de maintenir l'intégrité structurelle. Les tubes sans soudure garantissent des performances fiables et une grande longévité dans ces domaines critiques.

L'industrie pétrochimique a besoin de tubes de chaudière capables de résister à des milieux corrosifs et à des températures élevées. Les tubes sans soudure sont privilégiés en raison de leur résistance supérieure à la corrosion et de leur stabilité mécanique. Ils sont utilisés dans les échangeurs de chaleur et les réacteurs, où la durabilité et la fiabilité sont primordiales.

Les usines de traitement chimique utilisent des tubes de chaudière sans soudure dans les échangeurs de chaleur et les chaudières. Ces tubes doivent résister aux contraintes thermiques et aux substances corrosives, ce qui fait des tubes sans soudure un choix optimal. Leur structure uniforme et leur résistance élevée à la dégradation chimique garantissent des opérations efficaces et sûres.

Dans les secteurs de l'énergie et de la construction, les tubes de chaudière sans soudure sont utilisés dans diverses chaudières et échangeurs de chaleur. Leur capacité à supporter des températures et des pressions fluctuantes les destine à des applications exigeant des performances constantes et une grande durabilité.

Utilisation spécifique aux matériaux

Acier au carbone

Les tubes sans soudure en acier au carbone sont rentables et offrent une bonne résistance mécanique, ce qui les rend appropriés pour les systèmes de chaudières à basse et moyenne température et pression. Ils sont couramment utilisés dans des applications où les conditions extrêmes ne sont pas un problème.

Acier inoxydable

Les tubes sans soudure en acier inoxydable sont choisis pour les environnements nécessitant une résistance élevée à la corrosion et à l'oxydation, en particulier à des températures élevées. Ils sont idéaux pour les applications dans des conditions chimiques ou marines difficiles.

Acier allié

Les tubes sans soudure en acier allié sont utilisés dans les environnements les plus exigeants, car ils offrent une solidité, une résistance à la corrosion et une stabilité thermique accrues. Ils conviennent aux chaudières à haute pression, où règnent des conditions extrêmes.

Durée de vie des tubes de chaudière sans soudure

La durée de vie des tubes de chaudière sans soudure dépend de plusieurs facteurs, notamment de la qualité du matériau, des conditions d'exploitation et des pratiques d'entretien.

En règle générale, les tubes de chaudière sans soudure ont une durée de vie de 10 à 30 ans dans des conditions d'exploitation normales. Les tubes en acier sans soudure de haute qualité, lorsqu'ils sont correctement entretenus, peuvent durer plusieurs décennies, voire plus.

Facteurs d'influence

• Qualité des matériaux : Le processus de fabrication, qui comprend la fusion à l'arc, l'affinage en poche et le dégazage sous vide, garantit la pureté chimique et les propriétés mécaniques. Des matériaux de haute qualité et une fabrication précise augmentent considérablement la longévité des tubes.
• Environnement d'exploitation : L'exposition à des températures élevées, à des pressions, à des produits chimiques corrosifs et à des cycles thermiques fluctuants affecte les taux de dégradation. Les environnements difficiles peuvent réduire la durée de vie en raison de l'accélération de la corrosion, de l'oxydation et de la fatigue mécanique.
• Entretien : Le nettoyage régulier, le détartrage, l'inspection et les réparations opportunes permettent d'éviter les défaillances prématurées. Les bonnes pratiques d'entretien prolongent la durée de vie en atténuant la corrosion et l'usure thermique.
• Conception et installation : Une conception appropriée, comprenant le choix du bon matériau et la garantie d'une soudure de qualité, a un impact sur la durabilité et la longévité.

Critères de défaillance et de remplacement

Les tubes de chaudière sont généralement remplacés ou révisés lorsque :

• L'efficacité thermique est inférieure aux spécifications en raison de l'entartrage, de la corrosion ou de l'amincissement des parois.
• La sécurité ne peut être garantie en raison de la dégradation du matériau ou de fissures.

Avantages des tubes sans soudure pour chaudières

Les tubes de chaudière sans soudure présentent plusieurs avantages par rapport aux tubes soudés, notamment une résistance et une durabilité accrues, une excellente résistance à l'oxydation et à la corrosion, une stabilité organisationnelle et de bonnes performances en matière de soudage. L'absence de soudures garantit une épaisseur de paroi uniforme et une meilleure intégrité mécanique. En particulier pour les aciers inoxydables et les aciers alliés, cela empêche la dégradation sous l'effet des gaz de combustion à haute température et de l'exposition aux produits chimiques. Les tubes sans soudure conservent des microstructures internes stables, même à des températures élevées, ce qui préserve les propriétés mécaniques au fil du temps. Bien qu'ils soient sans soudure, ces tubes doivent souvent être soudés lors de l'assemblage, ce qui exige une excellente soudabilité pour des joints robustes.

Les tubes sans soudure pour chaudières sont indispensables dans les applications de chaudières exigeantes de diverses industries en raison de leur résistance mécanique supérieure, de leur résistance à la corrosion et de leur fiabilité. Leur durée de vie, généralement de 10 à 30 ans ou plus, dépend de la qualité des matériaux (acier au carbone, acier inoxydable ou acier allié), des conditions d'exploitation et d'un entretien diligent. Le choix du matériau approprié pour les tubes sans soudure et la garantie d'une fabrication et d'un entretien corrects sont essentiels pour maximiser la durée de vie et la sécurité opérationnelle des systèmes de chaudières.

Questions fréquemment posées

Vous trouverez ci-dessous les réponses à certaines questions fréquemment posées :

Quels sont les différents matériaux utilisés pour les tubes de chaudière ?

Les tubes de chaudière sont principalement fabriqués à partir de trois types de matériaux : l'acier au carbone, l'acier inoxydable et l'acier allié.

Les tubes de chaudière en acier au carbone sont connus pour leur rentabilité, leur facilité de traitement et leur adéquation aux applications à basse et moyenne pression. Cependant, ils sont limités dans les environnements à haute température en raison d'une résistance à la chaleur plus faible et sont plus enclins à la rouille et à la corrosion à haute pression et à haute température.

Les tubes de chaudière en acier inoxydable, généralement fabriqués à partir de qualités telles que 316, offrent une excellente résistance à la corrosion et peuvent supporter des températures élevées allant jusqu'à environ 650°C. Ils sont plus chers mais ont une durée de vie plus longue et sont idéaux pour les environnements chimiquement agressifs ou marins. Ils sont plus chers mais ont une durée de vie plus longue et sont idéaux pour les environnements chimiquement agressifs ou marins.

Les tubes de chaudière en acier allié, qui contiennent des éléments tels que le chrome et le molybdène, offrent un équilibre entre la résistance mécanique, la résistance à la chaleur et le coût. Ils conviennent aux chaudières à moyenne et haute pression, offrant de meilleures performances que l'acier au carbone et une résistance à la corrosion modérée par rapport à l'acier inoxydable.

Le choix du matériau approprié pour les tubes de chaudière dépend de facteurs tels que la température de fonctionnement, les exigences en matière de pression, la résistance à la corrosion et les considérations de coût.

Quel est le meilleur matériau pour les tubes de chaudière pour les chaudières à haute pression ?

Pour les chaudières à haute pression, Acier allié est généralement considéré comme le meilleur matériau. L'acier allié contient des éléments tels que le nickel, le chrome et le molybdène qui renforcent sa solidité, sa résistance aux températures élevées et sa résistance à la corrosion. Ces propriétés prolongent considérablement la durée de vie des tubes de chaudière et leur permettent de résister aux conditions rigoureuses des environnements à haute pression. Tout en Acier inoxydable offre une excellente résistance à la corrosion et est idéal pour les environnements présentant des risques élevés de corrosion, son coût peut être plus élevé que celui de l'acier allié. Acier au carboneBien que rentable, il convient mieux aux applications à basse pression en raison de sa résistance modérée et de ses limites de température. C'est pourquoi, Acier allié trouve un équilibre entre performance et coût, ce qui en fait le choix privilégié pour les tubes de chaudières à haute pression.

Comment la résistance à la corrosion varie-t-elle selon les matériaux utilisés pour les tubes de chaudière ?

La résistance à la corrosion des matériaux utilisés pour les tubes de chaudière varie considérablement, ce qui a un impact sur leur adéquation aux différentes applications industrielles. L'acier au carbone présente une faible résistance à la corrosion, ce qui le rend moins adapté aux environnements à forte activité chimique ou à l'exposition à l'humidité. Ce matériau est généralement utilisé dans des applications à basse ou moyenne pression où la résistance à la corrosion n'est pas un facteur critique.

L'acier inoxydable, en particulier les qualités telles que 316, offre une résistance supérieure à la corrosion, ce qui le rend adapté aux environnements difficiles tels que les usines de traitement chimique et les applications marines. Son excellente résistance et sa capacité à supporter des températures élevées renforcent encore son intérêt pour les tubes à haute pression et les chaudières à tubes d'eau.

L'acier allié, bien qu'il ne soit pas aussi résistant à la corrosion que l'acier inoxydable, offre un bon équilibre entre la solidité et la résistance à la température. Il est plus rentable que l'acier inoxydable et convient aux chaudières à moyenne et haute pression où les conditions de corrosion extrêmes ne sont pas courantes.

Quelle est la durée de vie des tubes de chaudière sans soudure fabriqués à partir de différents matériaux ?

La durée de vie des tubes de chaudière sans soudure varie en fonction du matériau utilisé. Les tubes de chaudière sans soudure en acier au carbone ont généralement une durée de vie de 10 à 15 ans, en particulier dans les applications à basse pression. Ils sont plus sensibles à l'oxydation et à la corrosion à haute température, ce qui peut réduire leur durée de vie s'ils ne sont pas correctement entretenus.

Les tubes de chaudière sans soudure en acier allié ont généralement une durée de vie plus longue, souvent supérieure à 15-20 ans. Ils offrent une grande solidité, une excellente résistance à la température et une meilleure résistance à la corrosion que l'acier au carbone, ce qui les rend adaptés aux chaudières à haute pression.

Les tubes de chaudière en acier inoxydable sans soudure peuvent avoir une durée de vie de 20 à 30 ans, voire plus, s'ils sont utilisés et entretenus correctement. Ils offrent une excellente résistance à la corrosion et à l'oxydation, ce qui les rend idéaux pour les chaudières exposées à des environnements très corrosifs.

Quels sont les facteurs à prendre en compte lors du choix des matériaux des tubes de chaudière ?

Lors de la sélection des matériaux des tubes de chaudière, plusieurs facteurs clés doivent être pris en compte pour garantir des performances, une longévité et une efficacité optimales.

Premièrement, le environnement et conditions de fonctionnement sont cruciales. Il s'agit notamment de la température et de la pression auxquelles la chaudière sera soumise, ainsi que de la présence d'éléments corrosifs. Les matériaux doivent supporter des températures et des pressions élevées sans se dégrader et doivent avoir une bonne résistance à la corrosion interne et externe, en particulier dans les environnements à forte humidité ou contenant des produits chimiques.

Deuxièmement, propriétés mécaniques Les caractéristiques telles que la résistance et la durabilité sont importantes. Le matériau doit supporter les contraintes et les charges sans défaillance et doit être facile à fabriquer et à souder pour les besoins de la fabrication et de la maintenance.

Enfin, coût et fiabilité jouent un rôle important. Le coût du matériau et les exigences en matière d'entretien doivent être mis en balance avec ses performances. La fiabilité et la durée de vie sont également essentielles ; le matériau choisi doit offrir une longue durée de vie avec un minimum de temps d'arrêt pour l'entretien.

L'acier au carbone est économique et convient aux chaudières à basse pression, mais sa résistance à la chaleur est plus faible et il a tendance à rouiller dans des conditions de haute température et de haute pression. L'acier allié, qui présente une solidité et une résistance à la température élevées, est idéal pour les applications à haute pression. L'acier inoxydable offre une excellente résistance à la corrosion et est durable dans des conditions extrêmes, ce qui le rend idéal pour les environnements corrosifs.

Le choix du bon matériau pour les tubes de chaudière implique de peser ces facteurs afin de garantir la sécurité, l'efficacité et la fiabilité des opérations de la chaudière.

Existe-t-il des applications spécifiques pour lesquelles un matériau est préférable à d'autres ?

Oui, les applications spécifiques dictent souvent le matériau préféré pour les tubes de chaudière en raison de leurs propriétés distinctes.

Tubes de chaudière en acier au carbone sont généralement utilisés dans les chaudières à tubes de fumée et les systèmes à basse et moyenne pression où les températures sont inférieures à 538°C (1 000°F). Ils sont rentables dans les environnements non corrosifs avec un traitement approprié de l'eau.

Tubes de chaudière en acier inoxydable sont privilégiés dans les environnements exigeant une résistance élevée à la corrosion, tels que les industries pharmaceutiques et alimentaires, et les applications marines. Ils conviennent également aux surchauffeurs et aux réchauffeurs des centrales électriques en raison de leur capacité à maintenir l'intégrité structurelle à des températures allant jusqu'à 870 °C (1 600 °F).

Tubes de chaudière en acier alliéen particulier ceux fabriqués à partir d'alliages Cr-Mo, sont idéaux pour les applications à haute température telles que les parois et les collecteurs d'eau des centrales électriques et les usines de transformation des déchets en énergie. Ils offrent une résistance supérieure au fluage et sont essentiels pour les chaudières ultra-supercritiques fonctionnant à plus de 593°C (1 100°F).

La sélection des matériaux doit tenir compte de facteurs tels que la température, la pression, le potentiel de corrosion et le coût, afin de garantir des performances optimales et une longue durée de vie dans des applications industrielles spécifiques.
