Guide complet des filetages : Types, avantages et inconvénients

Vous êtes-vous déjà demandé pourquoi les vis ont des formes et des tailles si différentes ? Le secret réside dans les filets. Les filets des vis peuvent sembler être un petit détail, mais ils jouent un rôle crucial dans l'efficacité et la fiabilité des fixations. Que vous soyez un débutant essayant de comprendre les principes de base ou que vous cherchiez à faire des choix éclairés pour vos projets, ce guide complet vous fera découvrir les subtilités du filetage des vis. Vous découvrirez les différents types de filets, leurs avantages et leurs inconvénients, et comment ils se comparent les uns aux autres. À la fin, vous serez en mesure de répondre à des questions telles que le choix d'un filetage grossier plutôt qu'un filetage fin et la manière dont le roulage des filets peut améliorer la résistance et la durabilité des vis. Prêt à plonger dans le monde des filetages ? C'est parti !

Introduction aux filetages

Comprendre les filetages

Les filetages sont des éléments mécaniques cruciaux qui transforment un mouvement de rotation en mouvement linéaire ou en force. Les filets de vis, que l'on trouve dans les éléments de fixation tels que les vis, les boulons et les écrous, sont des arêtes hélicoïdales qui s'enroulent autour d'un cylindre ou d'un cône, jouant un rôle essentiel dans l'ingénierie et la fabrication.

Structure de base des filetages

Les filets de vis sont des arêtes hélicoïdales qui s'enroulent autour d'un cylindre ou d'un cône. Cette structure hélicoïdale permet de convertir un mouvement rotatif en mouvement linéaire, ce qui est fondamental pour le fonctionnement de nombreux dispositifs mécaniques.

• Structure de l'hélice: L'arête hélicoïdale peut être continue ou segmentée, en fonction de l'application spécifique. Un filet hélicoïdal continu est couramment utilisé dans les vis et les boulons.
• Composants du fil: Les principales parties d'un filet de vis sont la crête (en haut), la racine (en bas) et les flancs (sur les côtés).
• Angle de l'hélice: Cet angle est formé entre l'axe du fil et la ligne tangente à l'hélice en un point donné. Il détermine si le fil est à droite (serrage dans le sens des aiguilles d'une montre) ou à gauche (serrage dans le sens inverse des aiguilles d'une montre).

Types et applications des filetages

Les filets de vis, qu'ils soient externes ou internes, droits ou coniques, sont des composants polyvalents utilisés dans les outils de fixation, de contrôle des mouvements et de mesure.

• Filets externes: Ces filets se trouvent à l'extérieur d'un cylindre, comme dans les boulons et les vis.
• Filets internes: Ces filets se trouvent à l'intérieur d'un cylindre, généralement dans les écrous.
• Filets droits: Utilisé pour les applications générales de fixation.
• Filets coniques: Conçu pour les applications nécessitant un raccordement étanche, comme les raccords de tuyauterie.

Avantages des filetages

Les filets de vis sont utiles parce qu'ils transmettent efficacement le mouvement, assurent une fixation solide et sont faciles à assembler et à désassembler.

Inconvénients potentiels

Malgré leurs avantages, les filetages présentent certaines limites :

• Friction et usure: Un frottement élevé peut entraîner une usure au fil du temps, réduisant l'efficacité et la durée de vie des filets.
• Capacité de charge: En fonction du matériau et de la conception, les filets de vis peuvent ne pas supporter de lourdes charges sans glisser ou se rompre.

Types de filetages

Les filetages métriques, tels que le M6, sont identifiés par un "M" et le diamètre nominal, et constituent la norme de filetage la plus largement reconnue dans le monde. Il existe deux types de pas principaux : le pas grossier et le pas fin.

Grosseur du son

Les filets grossiers comportent moins de filets par unité de longueur, ce qui permet un assemblage plus rapide. Ils sont plus faciles à fabriquer et à contrôler et sont largement acceptés au niveau international. Cependant, les filets grossiers offrent moins de résistance aux vibrations que les filets fins. Ils sont couramment utilisés dans les machines générales, l'automobile et la construction.

Pas fin

Les filets fins ont un pas plus petit, ce qui signifie qu'il y a plus de filets par unité de longueur. Ils offrent une plus grande résistance à la traction et aux vibrations. Bien qu'ils soient plus lents à serrer que les filets grossiers, les filets fins sont idéaux pour les applications nécessitant une fixation solide et une résistance aux vibrations.

Filets aux normes britanniques

Les filetages aux normes britanniques comprennent plusieurs types tels que le British Standard Whitworth (BSW), le British Standard Fine (BSF) et le British Standard Pipe (BSP). Ces filetages utilisent des mesures impériales.

Norme britannique Whitworth (BSW)

Les filets BSW ont un angle unique de 55 degrés. Ils sont historiquement significatifs et conviennent à la fixation générale, bien qu'ils puissent poser des problèmes de compatibilité avec les systèmes métriques. Les filetages BSW sont souvent utilisés dans des machines plus anciennes et dans des applications où les systèmes existants sont maintenus.

British Standard Fine (BSF)

Les filetages BSF ont un pas plus fin que les filetages BSW. Ils conviennent mieux aux applications nécessitant des ajustements précis, mais sont confrontés aux mêmes problèmes de compatibilité que les filets BSW. Les filetages BSF sont généralement utilisés dans les secteurs de l'automobile et de l'aérospatiale.

Tube aux normes britanniques (BSP)

Les filetages BSP comprennent les filetages BSP parallèles (BSPP) et BSP coniques (BSPT), qui sont idéaux pour la plomberie et les systèmes hydrauliques. Malgré leur efficacité, l'utilisation d'unités impériales peut poser des problèmes de compatibilité avec les systèmes métriques. Les filetages BSP sont couramment utilisés dans les raccords de tuyauterie et les systèmes hydrauliques.

Norme unifiée de filetage (UTS)

La norme Unified Thread Standard (UTS) est répandue aux États-Unis et au Canada, englobant les filetages Unified National Coarse (UNC) et Unified National Fine (UNF).

Unified National Coarse (UNC)

Les filets UNC ont moins de filets par pouce, ce qui permet un assemblage plus rapide. Ils sont plus rapides à serrer et offrent une meilleure résistance à l'arrachement, bien que la résistance de l'arbre soit réduite. Les filets UNC sont utilisés pour la fixation générale dans diverses industries.

L'amende nationale unifiée (UNF)

Les filets UNF ont plus de filets par pouce, ce qui leur confère une plus grande résistance. Ils offrent une meilleure résistance à la traction et à la fatigue, bien qu'ils soient plus lents à assembler que les filets UNC. Ces filetages sont couramment utilisés dans les composants automobiles tels que les moteurs et les transmissions.

Fils ACME

Les filets ACME ont un profil trapézoïdal, conçu principalement pour la transmission de puissance. Les filets ACME ont un faible nombre de filets, ce qui signifie qu'il y a moins de filets par pouce. Cette conception permet un mouvement linéaire important à chaque tour. Ils sont résistants à l'usure et au dénudage et sont efficaces pour les applications de mouvement linéaire telles que les pinces et les étaux. Cependant, ils ne conviennent pas aux applications de rotation à grande vitesse.

Fils carrés

Les filetages carrés sont connus pour leur efficacité dans la transmission de puissance. Leur profil droit permet une transmission efficace de la puissance, bien qu'ils soient difficiles à fabriquer. Les filets carrés sont utilisés dans les vis à tête plate et les machines de précision.

Fils d'arcs-boutants

Les filets à contreforts sont conçus pour supporter des charges axiales élevées dans une direction. Leur profil asymétrique est conçu pour supporter des charges élevées dans une direction, ce qui les rend excellents pour les applications exigeant une charge axiale élevée. Les filets à contreforts sont utilisés dans les machines lourdes et les vérins.

Autres types de filets

Filets trapézoïdaux (Tr)

Semblables aux filetages ACME mais avec des dimensions métriques, les filetages trapézoïdaux sont utilisés dans les applications de transmission de puissance.

Filetage des conduits en acier (Pg)

Spécialisés pour les raccords de conduits, ces filetages sont couramment utilisés dans les installations électriques et de plomberie.

Avantages des filetages

Avantage mécanique et auto-verrouillage

Les filetages offrent un avantage mécanique significatif en transformant un mouvement de rotation en une force linéaire. Cette capacité permet d'appliquer des forces importantes avec un minimum d'effort, ce qui améliore l'efficacité des opérations de serrage et de fixation. En outre, de nombreux filets de vis sont autobloquants et résistent au desserrage sous l'effet de la charge ou des vibrations sans nécessiter de mécanismes de verrouillage supplémentaires. Cette caractéristique est essentielle pour maintenir des connexions stables dans diverses applications.

Précision et contrôle

La conception hélicoïdale des filets de vis permet un contrôle précis du mouvement linéaire. La précision est cruciale dans les outils tels que les micromètres, les tours et les vérins pour un positionnement et des mesures exacts. En permettant des ajustements fins, les filetages contribuent au fonctionnement fiable et répétable de ces outils.

Solidité et durabilité

Les filets de vis peuvent être fabriqués à partir de différents matériaux, chacun offrant des niveaux différents de solidité et de résistance à l'usure. Les filets roulés, en particulier, bénéficient d'une résistance et d'une durée de vie accrues en raison du processus d'usinage à froid utilisé pour leur création. Leur durabilité s'en trouve accrue, ce qui les rend adaptés aux applications où la longévité et la fiabilité sont essentielles.

Réutilisation et maintenance

Les filetages peuvent être utilisés plusieurs fois sans perdre leur fonctionnalité, ce qui permet de répéter l'assemblage et la maintenance tout en réduisant les coûts de réparation et les temps d'arrêt. Cette réutilisation en fait une option rentable dans de nombreux domaines de l'ingénierie et de la fabrication.

Résistance aux vibrations

Les filetages résistent au desserrage dû aux vibrations grâce à leur conception et à la friction. Ils sont donc fiables dans les environnements dynamiques où les composants sont soumis à des mouvements et à des secousses constants. La résistance aux vibrations garantit que les connexions restent sûres, ce qui permet d'éviter les défaillances et d'améliorer la stabilité globale du système.

Capacité d'étanchéité

Les filetages peuvent également assurer une étanchéité efficace aux fluides et aux gaz lorsqu'ils sont associés à des conceptions ou des matériaux appropriés, tels que les filetages coniques ou les produits d'étanchéité pour filetages. Cette caractéristique est particulièrement importante dans les systèmes de tuyauterie et les systèmes hydrauliques, où les raccords étanches garantissent l'efficacité et la sécurité.

Rapport coût-efficacité

Les filets de vis normalisés sont économiques à produire à grande échelle. Les filets roulés, en particulier, offrent des taux de production élevés et des coûts unitaires faibles tout en maintenant la qualité. Cette rentabilité en fait un choix populaire pour les fabricants qui cherchent à concilier performance et contraintes budgétaires.

Flexibilité de la conception

Il existe une grande variété de types de filetages, chacun offrant des compromis différents en termes de vitesse, de résistance, de frottement et de complexité de fabrication. Cette diversité permet aux ingénieurs de sélectionner le type de filetage le plus approprié en fonction des besoins spécifiques de l'application, garantissant ainsi une performance et une efficacité optimales.

Ces avantages soulignent l'importance des filets de vis pour la fixation, le transfert de mouvement, la répartition des charges et l'étanchéité dans de nombreux secteurs, notamment l'automobile, l'aérospatiale, la construction et l'industrie manufacturière.

Processus de roulage des filets

Introduction au roulage de filets

Le roulage des filets est une méthode efficace et rentable pour produire des filets de vis en déformant le matériau plutôt qu'en le coupant. Ce procédé, qui consiste à comprimer le matériau entre des matrices trempées, est différent des techniques traditionnelles de filetage. Il est essentiel de comprendre le processus de roulage des filets pour pouvoir fabriquer des filets de haute qualité.

Définition et mécanisme

Le roulage de filets est un procédé de travail à froid qui permet de former des filets en comprimant une ébauche usinée entre des matrices durcies. Les filières, dans lesquelles le profil du filet a été rectifié, tournent ou se déplacent dans un mouvement de va-et-vient, provoquant l'écoulement de l'ébauche métallique dans les cavités de la filière. Cette action crée le profil de filetage souhaité sans enlever de matière.

Types de procédés de roulage de filets

Il existe plusieurs types de procédés de roulage de filets, chacun adapté à des applications et à des exigences différentes, y compris les méthodes de roulage en continu, en entrée, en entrée/en continu et les méthodes de rainurage spécialisées.

Processus d'alimentation en continu

Dans le processus d'alimentation en continu, la pièce se déplace à travers les filières, qui roulent les filets sur sa surface, ce qui en fait un procédé idéal pour les longues tiges filetées.

Processus d'alimentation

Le processus d'alimentation est utilisé pour les pièces dont la longueur du fil est inférieure à la largeur des filières. Contrairement au processus d'alimentation, la pièce ne passe pas à travers les filières. Au lieu de cela, les filières compriment l'ébauche pour former les filets. Cette méthode convient à la production de pièces avec des filets plus courts.

Processus d'alimentation/transfert

Combinant les processus d'alimentation et de passage, la méthode d'alimentation/de passage est utilisée pour les grandes longueurs de filets afin de minimiser les filets incomplets. Cette approche hybride garantit la production de filets de haute qualité avec des dimensions constantes.

Rainurage et alimentation en continu pour les filets de haute technologie

Les procédés spécialisés de rainurage et d'avance sont conçus pour créer des filetages de haute technologie, tels que les broches de vis. Ces procédés font appel à des outils qui créent des filets sans pas sur leur circonférence, ce qui les rend adaptés à des applications avancées.

Avantages du roulage de filets

Le roulage des filets renforce la structure du grain du matériau, ce qui améliore les propriétés mécaniques et la durabilité des filets. En outre, il s'agit d'un processus plus efficace et moins coûteux. Il nécessite moins de matière et produit des filets plus rapidement que les méthodes de coupe. Le processus de déformation permet d'obtenir une finition de surface supérieure, ce qui réduit le besoin d'opérations de finition supplémentaires. En outre, le roulage des filets garantit une qualité constante des filets sur plusieurs pièces, ce qui en fait un procédé idéal pour la production de masse.

Inconvénients du roulage de fil

Malgré ses avantages, le roulage de filets présente également certaines limites. Le processus nécessite des matrices et des machines spécifiques, ce qui peut être coûteux, en particulier pour les petits lots. Tous les matériaux ne conviennent pas au roulage de filets ; certains métaux ne se déforment pas bien dans des conditions de travail à froid, ce qui limite l'applicabilité du procédé.

Comparaison avec d'autres procédés de filetage

Le roulage de filets est souvent comparé à d'autres méthodes de filetage, telles que le taraudage, le filetage à l'outil et la coupe à un point :

• Tapping : Utilisé pour créer des filets internes en coupant dans le matériau. Le taraudage permet de produire des filets intérieurs précis, mais ne permet pas d'améliorer la résistance comme le fait le roulage des filets.
• Filetage de la filière : Semblable au taraudage, mais utilisé pour les filetages extérieurs. Cette méthode implique une action de coupe, qui peut affaiblir la structure du filet par rapport au roulage.
• Coupe en un point : Utilise un tour pour produire des filets. Bien que polyvalent, le filetage monopoint est plus lent et moins efficace que le roulage.

Inconvénients des filetages

Faiblesses structurelles

Les filetages, bien que largement utilisés pour leurs capacités de fixation et de transfert de mouvement, présentent certaines faiblesses structurelles qui peuvent avoir un impact sur leurs performances et leur longévité.

Concentration du stress

L'un des inconvénients majeurs des filets de vis est la concentration des contraintes. La forme hélicoïdale des filets crée des points de concentration des contraintes, en particulier à la base du filet. Cette concentration de contraintes peut conduire à la fatigue et à la rupture, en particulier sous des charges variables ou cycliques. Les composants soumis à de telles charges présentent un risque de défaillance plus élevé. Il est donc essentiel de prendre en compte la répartition des contraintes lors de la phase de conception, en particulier dans les applications où une résistance maximale est essentielle.

Réduction de la résistance de l'arbre

Le processus de coupe des filets dans un arbre réduit intrinsèquement sa section transversale à la racine du filet. Cette réduction du diamètre mineur affaiblit la structure globale de l'arbre. Par conséquent, la partie filetée d'un composant peut être moins capable de supporter des charges élevées que ses homologues non filetés. Cette limitation est particulièrement importante dans les applications où une résistance maximale est essentielle.

Dénudage du fil

Le dénudage des filets est un problème courant, en particulier pour les gros filets. Lorsqu'ils sont soumis à des forces dynamiques ou à des montages et démontages fréquents, les filets peuvent perdre leur adhérence, ce qui conduit à un état de dénudage ou d'usure. Ce phénomène est plus prononcé dans les matériaux tels que les plastiques et les métaux plus tendres, où les filets peuvent se déformer ou s'user plus rapidement.

Limites de performance

La performance des filets de vis peut être entravée par plusieurs facteurs, ce qui a un impact sur leur efficacité dans certaines applications.

Défis liés à la friction

Les différents types de filets de vis présentent des défis uniques en matière de frottement. Par exemple, les filets carrés, connus pour leur efficacité dans la transmission de puissance, ont un faible frottement mais ont tendance à s'user plus rapidement. D'autre part, les filetages ACME, conçus pour une meilleure capacité de cisaillement, font des compromis sur le diamètre de l'arbre, ce qui peut affecter leur capacité de charge. Il est essentiel d'équilibrer le frottement et l'usure pour maintenir l'intégrité du filetage dans le temps.

Inefficacité de la charge

Bien que les filets fins offrent une précision et une meilleure résistance aux vibrations, ils peuvent être moins efficaces dans la manipulation des charges que les filets grossiers. Les filets fins ont plus de filets par unité de longueur, ce qui peut les rendre plus lents à installer et moins résistants à l'arrachement. À l'inverse, les filets grossiers, avec moins de filets par pouce, sont plus rapides à assembler mais peuvent ne pas offrir le même niveau de répartition des charges et de précision.

Complexité de la fabrication

La production de filets de vis implique plusieurs complexités qui peuvent affecter leur coût et leur faisabilité.

Coûts de production élevés

Le roulage des filets, une méthode courante de production de filets, nécessite un outillage et une installation spécialisés. Les coûts initiaux de l'outillage peuvent être élevés, ce qui fait que le roulage de filets n'est rentable que pour les grandes séries. Pour les petites séries, l'investissement initial peut ne pas être justifié, ce qui entraîne des coûts unitaires plus élevés.

Contraintes de conception

Les filets roulés présentent des contraintes de conception spécifiques, telles que la nécessité d'une planification précise du jeu en raison des rayons de la racine. Ces contraintes peuvent limiter la flexibilité de la conception et nécessitent une planification minutieuse lors de la fabrication afin de garantir un ajustement et un fonctionnement corrects.

Questions de personnalisation

Certains types de filets, comme les filets carrés, n'ont pas de dimensions normalisées. Ce manque de normalisation signifie qu'ils nécessitent souvent des composants sur mesure, dont la production peut être coûteuse et prendre du temps. Les filetages sur mesure peuvent également poser des problèmes de compatibilité avec d'autres composants normalisés.

Inconvénients spécifiques à l'application

Des applications différentes peuvent révéler des inconvénients spécifiques liés aux filetages.

Filets grossiers

Les filetages grossiers, bien que plus faciles à installer et plus tolérants aux variations de fabrication, peuvent fournir des ajustements peu sûrs dans des matériaux qui se déplacent ou se dilatent. Cette caractéristique peut limiter leur utilisation dans des applications où un contrôle précis et une stabilité sont nécessaires.

Le fil à la patte

Les filetages fins, bien qu'excellents pour la précision et la résistance aux vibrations, augmentent le risque de filetage croisé lors de l'assemblage. Ce risque peut conduire à des filetages endommagés et à une intégrité des joints compromise, en particulier dans les cas d'utilisation à haute tension ou à haute fréquence.

Considérations relatives aux matériaux et aux coûts

Le choix du matériau et les coûts associés sont des facteurs critiques dans l'utilisation des filetages.

Sensibilité à l'usure

La géométrie des filets, tels que les filets carrés, peut accélérer l'usure dans les environnements à forte charge. L'exposition continue à de fortes charges peut dégrader le profil du filetage, réduisant ainsi la durée de vie et l'efficacité du composant.

Compromis économiques

Les types de filets tels que les filets ACME, qui concilient la facilité de fabrication et la résistance, s'accompagnent de compromis économiques. Bien qu'ils soient relativement plus faciles à produire, leur résistance réduite peut limiter leur évolutivité et leur rentabilité dans les applications à grande échelle.

Considérations et coûts de fabrication

Il est essentiel de comprendre les facteurs qui influencent le coût de fabrication des filets de vis pour optimiser la production et maintenir la rentabilité. Plusieurs éléments clés contribuent à la dépense globale, notamment le choix des matériaux et le volume de production.

Coûts des matériaux et volume de production

Le choix du matériau a un impact significatif sur le coût des filetages. Les matériaux de qualité supérieure, tels que l'acier inoxydable, sont plus chers que l'acier au carbone standard en raison de leurs propriétés supérieures, telles que la résistance à la corrosion et la solidité. Les alliages spécialisés, bien que plus coûteux, offrent des performances exceptionnelles dans les applications exigeantes. Le volume de production joue également un rôle essentiel dans la détermination des coûts. La production en grande quantité bénéficie d'économies d'échelle, ce qui réduit le coût unitaire, tandis que la production en petits lots est plus coûteuse, en particulier pour les filetages de précision qui nécessitent des réglages et des ajustements d'outillage spécialisés.

Type de fil et complexité

La complexité et le type de filetage ont une incidence sur les coûts de fabrication. Les filetages standard tels que les filetages métriques ou UNC sont moins chers à produire car ils nécessitent des outils plus simples. En revanche, les filetages spécialisés, tels que les filetages ACME ou les filetages à contreforts, impliquent des processus d'usinage plus complexes et des profils asymétriques, ce qui entraîne des coûts plus élevés.

Méthodes de fabrication des fils

Les différentes méthodes de fabrication des filets de vis ont leurs propres implications en termes de coûts, d'avantages et d'inconvénients :

Couper les fils

• Coût: Coût initial moins élevé
• Avantages: Polyvalent pour la plupart des matériaux et des tailles
• Inconvénients: Résistance à la traction réduite et défauts de surface potentiels

Les filets coupés sont idéaux pour les prototypes ou les commandes de faible volume en raison de leur faible coût initial et de leur polyvalence. Cependant, ils peuvent ne pas être aussi résistants que d'autres types de filets en raison du processus de coupe.

Fils roulés

• Coût: Coût plus élevé
• Avantages: Solidité et résistance à la fatigue accrues
• Inconvénients: Nécessite des machines spécialisées

Les filets roulés sont préférés pour les applications soumises à de fortes contraintes, comme dans l'aérospatiale, car le processus de roulage augmente la résistance et la durabilité des filets. Le coût plus élevé est justifié par l'amélioration des performances.

Optimisation des processus

L'optimisation du processus de fabrication peut contribuer à réduire les coûts et à améliorer l'efficacité :

Automatisation

L'automatisation de la fabrication des filets permet de réduire considérablement les coûts de main-d'œuvre et d'améliorer la cohérence. Les systèmes automatisés garantissent des opérations précises et reproductibles, minimisant les erreurs humaines et augmentant la vitesse de production.

Efficacité de l'outillage

L'utilisation de matrices et d'outils de haute qualité ayant une durée de vie prolongée permet de minimiser les temps d'arrêt et de réduire les coûts globaux. L'investissement dans un outillage durable réduit la fréquence des remplacements et de la maintenance, ce qui se traduit par une production plus efficace.

Réduction des déchets

L'adoption de pratiques de fabrication sans gaspillage permet de réduire les déchets matériels et d'améliorer l'efficacité globale. En minimisant l'utilisation de matériaux excédentaires et en optimisant les processus de production, les fabricants peuvent réduire leurs dépenses et améliorer la durabilité.

Considérations relatives à la conception

Plusieurs aspects de la conception peuvent influencer les coûts de fabrication des filets de vis :

Exigences de tolérance

Des tolérances plus strictes augmentent le temps et les coûts d'usinage. Les filets de précision avec des tolérances strictes nécessitent des processus d'usinage plus méticuleux, ce qui peut augmenter les coûts de production.

Géométrie du fil

Les profils de filets plus simples, tels que les filets en V, sont plus faciles et moins coûteux à usiner que les profils plus complexes tels que les filets trapézoïdaux ou les filets à contreforts. Le choix d'une géométrie plus simple peut contribuer à réduire les coûts de fabrication.

Post-traitement

Les traitements secondaires, tels que le placage ou le revêtement, augmentent le coût total mais peuvent améliorer de manière significative la durabilité et les performances des filets. Ces traitements sont souvent nécessaires pour les applications exigeant une meilleure résistance à la corrosion ou une plus grande dureté de la surface.

Tendances récentes en matière d'économies

Les fabricants adoptent plusieurs stratégies pour réduire les coûts tout en maintenant la qualité :

Négociation avec les fournisseurs

S'approvisionner en matières premières de manière compétitive peut contribuer à réduire les coûts des intrants. En négociant de meilleurs prix avec les fournisseurs, les fabricants peuvent réduire le coût des matériaux sans compromettre la qualité.

Méthodes hybrides

La combinaison de différentes méthodes de fabrication, telles que le découpage et le laminage, permet d'équilibrer les coûts et les performances. Les approches hybrides peuvent optimiser l'efficacité de la production et améliorer la qualité des fils.

Prototypage numérique

L'utilisation du prototypage numérique pour simuler les performances des filets peut permettre d'éviter des retouches coûteuses. En identifiant les problèmes potentiels dès la phase de conception, les fabricants peuvent procéder aux ajustements nécessaires avant la production réelle, ce qui permet d'économiser du temps et des ressources.

Compromis critiques

Les fabricants doivent tenir compte de plusieurs compromis lorsqu'ils choisissent des matériaux et des procédés pour les filets de vis :

Précision et coût

Les filetages de haute précision, tels que ceux utilisés dans les appareils médicaux, nécessitent un usinage CNC avancé, ce qui augmente les coûts. Pour optimiser la production, il est essentiel de trouver un équilibre entre le besoin de précision et les considérations de coût.

Matériau et application

Il est essentiel de choisir le bon matériau pour l'application. Les filetages en acier inoxydable coûtent plus cher, mais ils sont idéaux pour les environnements corrosifs. La sélection du matériau approprié en fonction de l'application garantit la performance et la rentabilité.

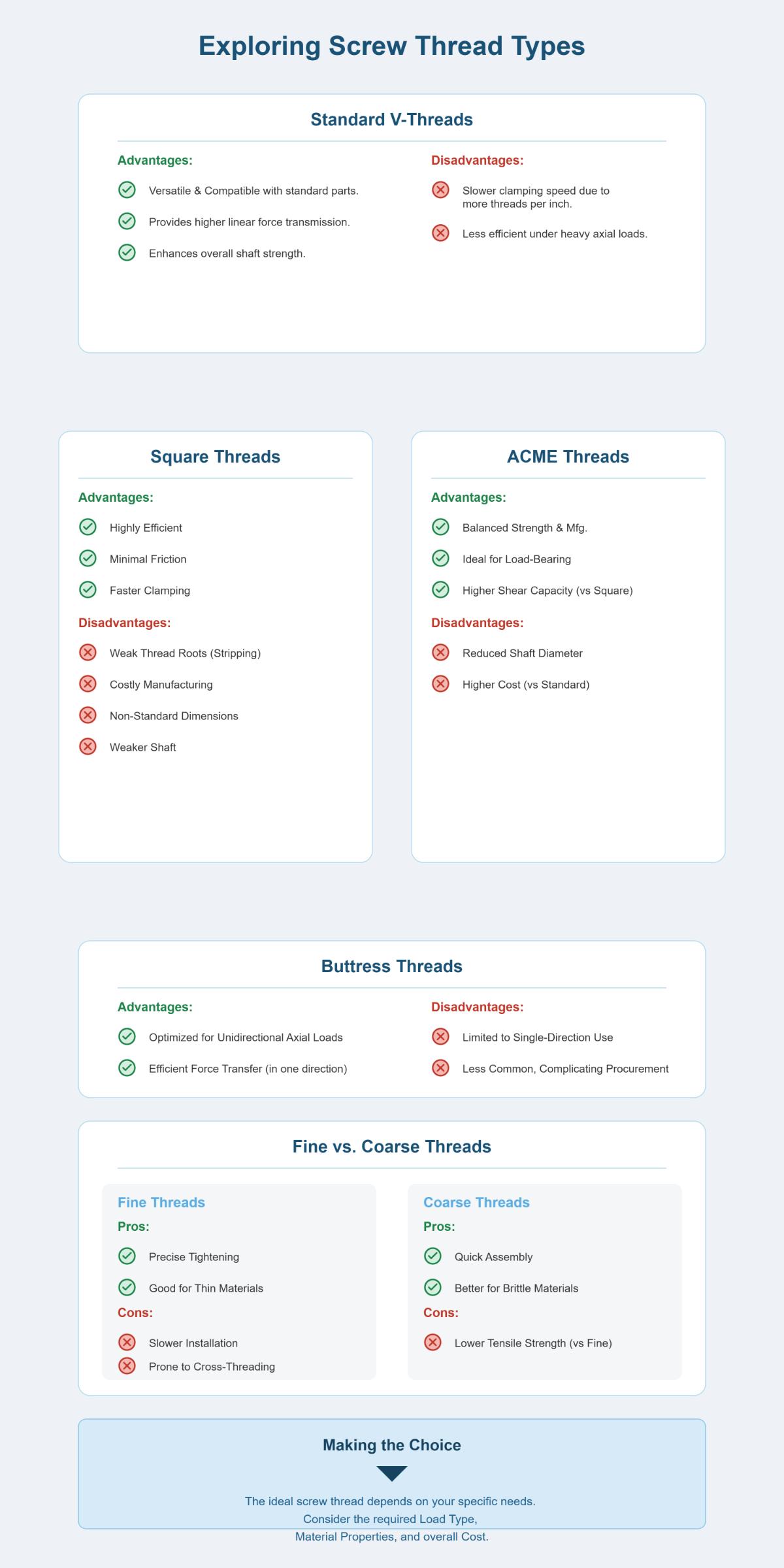

Comparaison des types de filets de vis pour différentes applications

Introduction aux types de filetages

Les filetages sont essentiels pour la fixation mécanique et la transmission de puissance. Chaque type de filetage est conçu pour répondre à des exigences d'application spécifiques, et la compréhension de ces types peut vous aider à choisir celui qui convient le mieux.

Types de filetages courants

Norme unifiée de filetage (UTS)

La norme de filetage unifié (UTS) comprend les filets nationaux unifiés grossiers (UNC) et les filets nationaux unifiés fins (UNF). Les filets UTS ont un profil à 60° avec des crêtes et des racines arrondies, ce qui les rend polyvalents et normalisés, assurant ainsi une interchangeabilité facile.

• Applications: Ecrous, boulons, fixations générales dans les machines.
• Avantages: Polyvalent, standardisé, facilement interchangeable.
• Inconvénients: Généralement sans importance pour les utilisations typiques.

Fils en forme de V

Les filetages en V se caractérisent par leur profil, qui ressemble à la lettre "V". Ils sont généralement produits à l'aide d'un tour, d'un taraud ou d'une filière.

• Applications: Fixation générale dans le bois, le métal, les plastiques.
• Avantages: Facile à fabriquer, largement utilisé.
• Inconvénients: Frottement plus élevé que pour les filets carrés.

Fils carrés

Les filets carrés sont de forme carrée et très efficaces pour la transmission de puissance.

• Applications: Vis à tête cylindrique, vis à tête, outils de transmission de puissance.
• Avantages: Frottement réduit, efficacité élevée de la transmission de puissance.
• Inconvénients: Difficile à fabriquer, moins résistant, sujet à l'usure, coûteux.

Fils ACME

Les filets ACME ont un profil trapézoïdal, ce qui les rend plus faciles à fabriquer que les filets carrés. Ils offrent un bon équilibre entre résistance et facilité de fabrication.

• Applications: Pinces, étaux, machines à transmission de puissance modérée.
• Avantages: Bonne vitesse de serrage, meilleure capacité de cisaillement, fabricable.
• Inconvénients: Réduit le diamètre et la résistance de l'arbre, coût plus élevé.

Gros filets (UNC)

Les filets grossiers ont moins de filets par longueur axiale, ce qui permet d'obtenir des tailles de filets plus importantes. Cette conception permet un serrage plus rapide et une plus grande résistance au cisaillement.

• Applications: Applications nécessitant un assemblage rapide, charges lourdes.
• Avantages: Serrage plus rapide, résistance au cisaillement accrue.
• Inconvénients: Réduction de la résistance de l'arbre en raison d'une taille de filetage plus importante.

Filets fins (UNF)

Les filets fins ont plus de filets par pouce, ce qui permet d'obtenir des tailles de filets plus petites. Cette conception offre une plus grande solidité et une meilleure résistance aux vibrations.

• Applications: Assemblages de précision, automobile, aérospatiale.
• Avantages: Plus grande résistance grâce à un diamètre d'arbre plus important, meilleure résistance aux vibrations.
• Inconvénients: Ralentissement du resserrement.

Considérations pratiques

Efficacité et friction

• Fils carrés: Le plus efficace avec le moins de frottement, idéal pour la transmission de puissance mais difficile et coûteux à fabriquer.
• Fils ACME: Offrir un compromis entre la facilité de fabrication et une bonne efficacité.

Solidité et rapidité d'assemblage

• Gros filets (UNC): Permettent un serrage plus rapide grâce au nombre réduit de filets par pouce, mais réduisent la résistance de l'arbre.
• Filets fins (UNF): Offrent une plus grande solidité et une meilleure résistance aux vibrations, mais se resserrent plus lentement.

Fabrication

• Fils en forme de V: Plus simples à produire et largement standardisés, ils constituent le choix le plus courant pour les fixations générales.

Spécificité de l'application

• Mouvement linéaire à forte charge: Les filets carrés ou ACME sont préférés pour leur efficacité de mouvement et leur résistance.
• Fixation générale: Les filetages métriques ou unifiés dominent en raison de la normalisation et de la facilité d'utilisation.

Usure et durabilité

• Fils carrés: Ils ont un frottement plus faible mais sont plus sujets à l'usure et au décollement des filets, ce qui nécessite une sélection minutieuse des matériaux et une précision de fabrication.

Le choix du type de filetage approprié dépend de vos besoins spécifiques et des exigences de votre application. Les filetages unifiés ou métriques en forme de V sont idéaux pour les fixations générales en raison de leur facilité de fabrication et de leur standardisation. Les filetages carrés ou ACME conviennent aux applications à forte charge nécessitant un mouvement efficace et de la résistance. Les filets grossiers conviennent mieux à un assemblage rapide et à une résistance élevée au cisaillement, tandis que les filets fins sont adaptés aux assemblages de précision nécessitant une plus grande résistance à la traction et aux vibrations. Comprendre ces types de filets et leurs avantages permet de choisir un filetage qui concilie performance, durabilité et rentabilité.

Problèmes courants liés aux articulations vissées

Serrage excessif

Un serrage excessif des vis endommage souvent la vis elle-même et les matériaux qu'elle est censée assembler. Un couple excessif peut dénuder les filets, casser la tête de la vis ou écraser le matériau, en particulier lorsque des outils électriques sans contrôle de couple sont utilisés. Il en résulte des joints affaiblis ou des dommages irréversibles, tels que le gauchissement de tôles minces.

Sous-serrage et joints lâches

Si les vis ou les boulons ne sont pas suffisamment serrés, la force de serrage de l'assemblage est insuffisante, ce qui entraîne un glissement latéral des composants, une augmentation de la contrainte de cisaillement sur le boulon et un risque de défaillance. Les boulons desserrés peuvent également résulter de vibrations qui provoquent de petits mouvements transversaux, desserrant progressivement la vis en raison de la perte de friction entre les filets et les surfaces d'accouplement.

Désalignement des faces articulaires

Le désalignement se produit lorsque les surfaces maintenues par les vis ne sont pas correctement alignées. Le boulon peut ne pas s'appuyer à plat sur la face, ce qui crée une pression de contact inégale et des contraintes de flexion sur le boulon. Cela réduit la force de serrage et augmente la probabilité de mouvement du joint ou de défaillance du boulon.

Décollement des filets et défaillance des boulons

Le dévissage se produit lorsque les filets internes ou externes sont endommagés, souvent en raison d'une application incorrecte du couple ou d'une mauvaise qualité du filetage. La défaillance d'un boulon peut également résulter d'un mauvais état de surface ou d'une lubrification incorrecte, qui affectent le frottement et la répartition de la charge dans l'articulation.

Dommages matériels dus à une longueur de vis incorrecte

L'utilisation de vis trop longues ou trop courtes pour les matériaux peut affaiblir l'assemblage. Les vis trop longues peuvent provoquer une saillie ou un gauchissement du matériau, en particulier pour les tôles fines, tandis que les vis trop courtes ne s'engagent pas suffisamment pour assurer la solidité de l'assemblage.

Fluage des joints d'étanchéité

Dans les joints d'étanchéité, le matériau du joint peut perdre son élasticité au fil du temps en raison de la chaleur, des produits chimiques ou de la pression. Ce "fluage du joint" réduit la force de serrage des boulons, ce qui entraîne un desserrement du joint et des fuites potentielles si les vis ne sont pas périodiquement resserrées ou soumises à un couple de serrage uniforme.

La compréhension de ces problèmes courants met en évidence l'importance du choix du type et de la taille de la vis, ainsi que des techniques d'installation appropriées. Le traitement adéquat de ces problèmes garantit des connexions mécaniques plus sûres, plus solides et plus durables.

Questions fréquemment posées

Vous trouverez ci-dessous les réponses à certaines questions fréquemment posées :

Quels sont les avantages et les inconvénients des différents types de filetages ?

Il existe différents types de filetages, chacun ayant ses propres avantages et inconvénients. Les filetages en V standard sont polyvalents et compatibles avec les composants disponibles sur le marché. Ils offrent une force linéaire plus élevée et une meilleure résistance de l'arbre. Cependant, ils serrent plus lentement en raison du plus grand nombre de filets par pouce et sont moins efficaces en cas de fortes charges axiales.

Les filets carrés sont très efficaces avec un frottement minimal et permettent un serrage plus rapide, mais ils ont des racines de filets faibles sujettes à l'effilochage, une fabrication coûteuse et des dimensions non standardisées, ce qui conduit à un arbre plus faible.

Les filets ACME offrent un équilibre entre la résistance et la facilité de fabrication, ce qui les rend idéaux pour les applications de support de charge dans les machines. Ils ont une capacité de cisaillement supérieure à celle des filets carrés, mais entraînent une réduction du diamètre de l'arbre et des coûts plus élevés que les filets standard.

Les filets à contreforts sont optimisés pour les charges axiales unidirectionnelles et permettent un transfert de force efficace, mais ils sont limités à une utilisation unidirectionnelle et sont moins courants, ce qui complique l'approvisionnement.

Les filets fins permettent un serrage précis et conviennent aux matériaux minces, mais ils sont plus lents à installer et ont tendance à se croiser. Les filets grossiers permettent un assemblage rapide et conviennent mieux aux matériaux fragiles, mais leur résistance à la traction est inférieure à celle des filets fins.

Le choix du type de filetage approprié dépend des exigences spécifiques de l'application, y compris le type de charge, les propriétés du matériau et les considérations de coût.

Comment le roulage des filets améliore-t-il la résistance et la durabilité des vis ?

Le roulage des filets améliore la résistance et la durabilité des vis grâce à un processus de formage à froid qui façonne les filets en pressant et en roulant le matériau entre des matrices. Cette méthode comprime les fibres du matériau, ce qui améliore considérablement la résistance à la traction - jusqu'à 30% de plus que les filets coupés. Les fils roulés sont également plus lisses et exempts de défauts de surface, ce qui augmente la résistance à la fatigue de 501 à 751 TTP3T, leur permettant d'endurer des cycles de contrainte répétés sans défaillance. Le processus induit des contraintes de compression bénéfiques à la racine des filets, contrecarrant les contraintes de traction qui peuvent provoquer des défaillances de fatigue. En outre, le roulage des filets permet d'obtenir une finition de surface de haute qualité et des profils de filets précis, ce qui contribue à améliorer les propriétés mécaniques et à garantir des performances constantes. Cette technique d'usinage à froid élimine le besoin de traitements thermiques supplémentaires, ce qui permet de conserver une résistance et une durabilité accrues, même à des températures élevées.

Quels sont les principaux inconvénients des assemblages vissés sous charges variables ?

Les assemblages vissés, bien que couramment utilisés dans diverses applications mécaniques et structurelles, présentent des inconvénients notables lorsqu'ils sont soumis à des charges variables. L'un des principaux problèmes est la concentration des contraintes dans les zones filetées, qui les rend susceptibles de se rompre sous l'effet de charges fluctuantes. La variabilité de la charge peut accélérer l'usure, ce qui augmente la probabilité d'affaiblissement ou de défaillance prématurée du joint par rapport aux joints rivetés ou soudés.

En outre, les assemblages vissés présentent généralement une résistance plus faible que les autres types d'assemblages, ce qui peut être problématique dans les applications exigeant une grande intégrité structurelle. La charge de serrage élevée générée par les boulons sur de petites surfaces peut entraîner une contrainte localisée excessive, susceptible de faire céder le matériau si les boulons sont trop serrés ou si le matériau n'est pas suffisamment robuste. Ces facteurs nécessitent une conception soignée, une sélection appropriée des matériaux et une maintenance méticuleuse pour garantir la fiabilité des assemblages vissés sous des charges variables.

Quand dois-je choisir un filetage grossier plutôt qu'un filetage fin ?

Il est préférable de choisir des filets grossiers plutôt que des filets fins lorsque l'installation doit être plus rapide, car ils nécessitent moins de tours pour s'enclencher complètement. Les filets grossiers sont plus résistants au filetage croisé et à l'arrachement en raison de leurs filets plus profonds et plus larges, ce qui les rend idéaux pour les applications impliquant une manipulation difficile ou un alignement moins précis. Ils sont également plus performants dans les environnements sales ou endommagés, car ils tolèrent mieux les débris, les rayures et la contamination. En outre, les filets grossiers sont moins sujets au grippage, ce qui est bénéfique pour les assemblages et désassemblages répétés. Ils sont également mieux adaptés aux matériaux plus tendres comme le bois, le plastique ou l'aluminium, car ils répartissent la charge sur une plus grande surface et réduisent le risque d'arrachement. Dans l'ensemble, les filets grossiers constituent un meilleur choix pour la fixation générale, la construction et les scénarios dans lesquels un assemblage rapide et durable est essentiel.

Quels sont les facteurs clés qui influencent les coûts de fabrication des filets de vis ?

Les coûts de fabrication des filets de vis sont influencés par plusieurs facteurs clés. Tout d'abord, la qualité et le prix des matières premières, telles que les différentes qualités d'acier, ont un impact direct sur les coûts. Les matériaux de qualité supérieure, qui offrent une meilleure résistance à la corrosion et une plus grande solidité, sont plus chers. Deuxièmement, la complexité de la conception et les dimensions des filetages jouent un rôle important ; les conceptions complexes ou les dimensions non standard nécessitent une fabrication plus précise, ce qui augmente le temps de travail ou le temps machine, et donc les coûts.

Le processus de fabrication et l'équipement choisis ont également une incidence sur les coûts. Des méthodes telles que le forgeage à froid peuvent être plus rentables pour la production de gros volumes, tandis que l'usinage peut être plus coûteux mais nécessaire pour les séries spécialisées. Le volume de production influe sur les coûts par le biais d'économies d'échelle, des volumes plus importants réduisant généralement le coût unitaire. Les frais de main-d'œuvre et les frais généraux, y compris les salaires des travailleurs qualifiés et l'entretien des installations, s'ajoutent au coût global.

Les coûts de transport et de logistique pour l'expédition des matériaux et des produits finis constituent un autre facteur, tout comme les conditions économiques et de marché, telles que la dynamique de l'offre et de la demande, les taux de change et les droits de douane. Il est essentiel pour les fabricants d'équilibrer ces facteurs afin d'optimiser les coûts tout en maintenant la qualité.

Comment puis-je déterminer le type de filetage le mieux adapté à mon application spécifique ?

Pour déterminer le type de filetage le mieux adapté à votre application spécifique, il convient de tenir compte de plusieurs facteurs clés :

1. Type de charge et exigences de résistance: Déterminer si la vis doit supporter de lourdes charges ou transmettre une puissance élevée. Pour les applications à forte charge, les filets carrés sont plus efficaces, tandis que les filets grossiers (comme Unified Coarse) offrent une plus grande résistance au cisaillement.

2. Vitesse d'assemblage ou d'ajustement: Décidez si un serrage rapide ou des ajustements précis sont nécessaires. Les filets grossiers permettent un montage plus rapide, tandis que les filets fins offrent un meilleur contrôle et une meilleure résistance au desserrage.

3. Résistance à l'usure et aux facteurs environnementaux: Déterminer si la vis sera confrontée au frottement, à la corrosion ou à une utilisation fréquente. Les filetages avec des profils de frottement plus faibles, tels que le carré ou l'ACME, sont préférables pour les applications impliquant des mouvements fréquents.

4. Complexité et coût de fabrication: Tenez compte de la facilité de production et des contraintes budgétaires. Les filetages standard tels que les filetages unifiés ou métriques sont plus faciles et moins coûteux à produire et largement disponibles, tandis que les filetages spécialisés tels que les filetages carrés ou les filetages à contreforts sont plus coûteux mais offrent des avantages spécifiques en termes de performances.

5. Normalisation et interchangeabilité: Assurer la compatibilité avec les composants existants ou les normes internationales. Les filetages métriques sont préférés pour une utilisation internationale, tandis que les filetages unifiés sont courants aux États-Unis, au Canada et au Royaume-Uni.

L'équilibre entre ces facteurs vous aidera à sélectionner le type de filetage optimal adapté à vos besoins spécifiques. Pour un usage général, les filetages unifiés ou métriques (grossiers ou fins) conviennent généralement en raison de leurs performances et de leur disponibilité. Pour les applications spécialisées nécessitant une capacité de charge élevée ou des ajustements précis, les filetages carrés ou ACME peuvent s'avérer nécessaires malgré leur coût et leur complexité plus élevés.
