Guide complet des calculs et des lignes directrices concernant le rayon de courbure

Vous êtes-vous déjà demandé pourquoi vos câbles de réseau échouent parfois malgré une installation soignée ? Le secret réside souvent dans la compréhension et le respect des directives relatives au rayon de courbure. Que vous gériez le câblage d'un centre de données ou que vous travailliez avec de la tôle, le calcul du rayon de courbure correct est essentiel pour préserver l'intégrité et les performances de vos matériaux. Ce guide se penche sur les subtilités du calcul du rayon de courbure et propose une exploration approfondie des principes et des pratiques à suivre.

Nous verrons comment calculer le rayon de courbure minimum pour différents types de câbles, y compris les exigences spécifiques pour les câbles DAC 24AWG couramment utilisés dans les installations en rack. En outre, vous découvrirez l'impact du diamètre du câble et des propriétés du matériau sur le rayon de courbure, et comment gérer ces facteurs pour éviter les dommages. Pour les utilisateurs de tôle, nous étudierons l'influence de l'épaisseur sur le rayon de courbure et fournirons des méthodes de calcul étape par étape.

À la fin de ce guide, vous aurez une compréhension complète des principes du rayon de courbure et serez équipé d'outils pratiques et de lignes directrices à appliquer dans vos projets. Prêt à vous plonger dans le monde des calculs de rayon de courbure basés sur des données ? Commençons.

Lignes directrices concernant le rayon de courbure des câbles

Calculs généraux du rayon de courbure des câbles

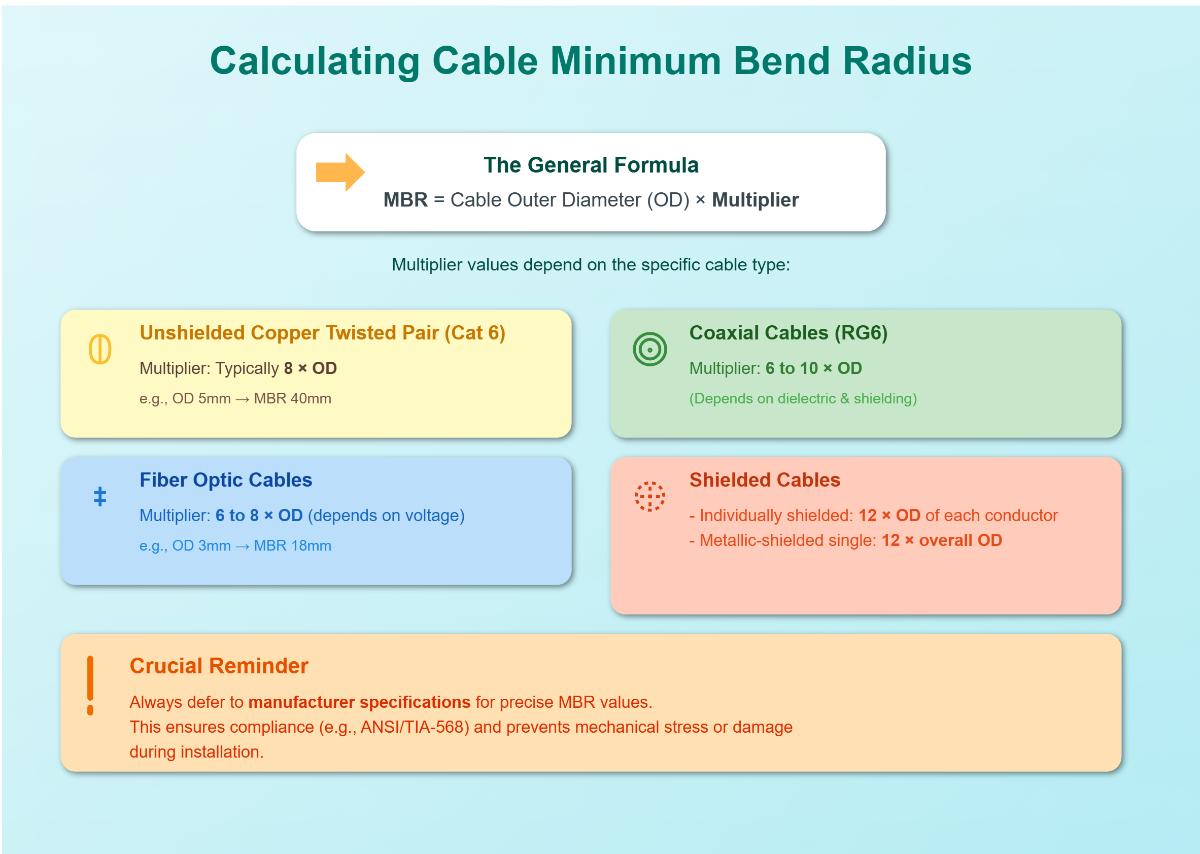

Le calcul du rayon de courbure des câbles est essentiel pour préserver leur intégrité et leur bon fonctionnement. La formule fondamentale utilisée pour déterminer le rayon de courbure minimal (MBR) est la suivante :

Le multiplicateur varie en fonction du type de câble, de sa tension et des conditions d'installation. Par exemple, un câble ayant un diamètre extérieur de 2,08 pouces et un multiplicateur de 6 aura un rayon de courbure minimal de 12,48 pouces.

Exemples avec différents types de câbles

• Câbles de catégorie 6: En règle générale, le rayon de courbure doit être quatre fois supérieur au diamètre du câble. Pour un câble de catégorie 6 d'un diamètre de 0,25 pouce, le MBR serait :

• Câbles à fibres optiques: Ces câbles nécessitent un rayon de courbure plus important en raison de leur construction délicate. Le rayon de courbure est souvent spécifié comme étant 20 fois le diamètre du câble pendant l'installation sous tension et 10 fois le diamètre après l'installation. Pour un câble de fibre optique d'un diamètre de 0,25 pouce :

• Installation :
  0,25 pouce×20=5 pouces

• Après l'installation :
  0,25 pouce×10=2,5 pouces

Le diamètre du câble et son impact

Le diamètre d'un câble influence considérablement son rayon de courbure. Il est essentiel de savoir comment mesurer et interpréter le diamètre d'un câble pour calculer avec précision le rayon de courbure.

Définition et mesure du diamètre du câble

Le diamètre du câble est la dimension la plus extérieure du câble, y compris l'isolation ou le blindage. Il peut être mesuré à l'aide d'un pied à coulisse ou spécifié par le fabricant.

Relation entre le diamètre du câble et le rayon de courbure

Lorsque le diamètre du câble augmente, le rayon de courbure doit également augmenter proportionnellement pour éviter tout dommage. Par exemple, si l'on double le diamètre du câble, le rayon de courbure requis est doublé, ce qui garantit que le câble peut se plier sans compromettre son intégrité structurelle.

Gestion des câbles dans les centres de données

Une bonne gestion des câbles dans les centres de données est essentielle pour éviter les dommages et maintenir un fonctionnement efficace. Voici quelques bonnes pratiques et considérations :

Meilleures pratiques pour éviter les dommages aux câbles

• Respectez toujours le rayon de courbure spécifié par le fabricant afin d'éviter tout dommage.
• Utilisez des chemins de câbles, des goulottes et d'autres solutions de gestion pour organiser les câbles et réduire le stress.
• Évitez les virages serrés et optez pour des courbes graduelles afin de préserver l'intégrité du câble.
• Fournir un soutien régulier pour éviter l'affaissement et la tension excessive.

Considérations spécifiques pour le câblage à haute densité

Dans les centres de données comportant de nombreux câbles, une planification minutieuse est nécessaire pour éviter les encombrements et assurer une bonne circulation de l'air. Les points importants à prendre en compte sont les suivants :

• Acheminement des câbles: Planifier les itinéraires de manière à minimiser les croisements et à assurer des virages doux et progressifs.
• Étiquetage des câbles: Étiqueter clairement les câbles pour faciliter l'entretien et le dépannage.
• Gestion de la chaleur: Veillez à une bonne ventilation pour éviter la surchauffe, qui peut dégrader les performances du câble.

En respectant ces lignes directrices et en gérant soigneusement les installations de câbles, la longévité et les performances de l'infrastructure de câblage peuvent être considérablement améliorées.

Comprendre le rayon de courbure minimal

Définition du rayon de courbure minimal

Le rayon de courbure minimal est la plus petite courbe qu'un matériau, tel qu'un câble ou une tôle, peut former sans être endommagé. Ce paramètre est crucial pour garantir la longévité et la fonctionnalité de divers composants, car une courbure dépassant le rayon minimal peut entraîner des défaillances structurelles telles que des plis, des fissures ou des ruptures.

Importance dans diverses applications

L'utilisation du rayon de courbure minimal correct est essentielle pour préserver l'intégrité et les performances des matériaux dans les domaines de l'ingénierie et de la fabrication. Par exemple, dans les installations de câbles, le maintien d'un rayon de courbure correct permet d'éviter les pertes de signal et les dommages physiques, ce qui est essentiel dans des secteurs comme l'électricité, la mécanique et le génie civil. Dans la fabrication de tôles, il garantit l'intégrité du métal pendant les processus de pliage, évitant ainsi des problèmes tels que le gauchissement ou la fracture.

Facteurs affectant le rayon de courbure minimal

Plusieurs facteurs influencent le rayon de courbure minimal d'un matériau :

Diamètre du câble

Le diamètre d'un câble a une incidence directe sur son rayon de courbure. En général, plus le diamètre est grand, plus le rayon de courbure nécessaire pour éviter les dommages est important. Par exemple, un câble de petit diamètre peut avoir un rayon de courbure de quatre fois son diamètre, alors qu'un câble plus épais peut avoir besoin d'un rayon de sept fois son diamètre.

Propriétés des matériaux

Les propriétés du matériau plié jouent un rôle important dans la détermination du rayon de courbure minimal. Les principales caractéristiques des matériaux sont les suivantes

• Ductilité: Les matériaux plus ductiles peuvent supporter des courbes plus serrées sans se rompre. Par exemple, l'aluminium, connu pour sa grande ductilité, peut être plié selon un rayon plus petit que les matériaux moins ductiles comme l'acier inoxydable.
• Épaisseur: Les matériaux plus épais nécessitent généralement un rayon de courbure plus important pour éviter tout dommage. Pour les tôles, le rayon de courbure est souvent calculé comme un multiple de l'épaisseur du matériau, avec des directives spécifiques en fonction du type de métal.

Conditions environnementales

La température et l'humidité peuvent influencer le rayon de courbure. Dans des conditions plus froides, les matériaux peuvent devenir plus fragiles, ce qui nécessite un rayon de courbure plus important pour éviter les fissures. De même, une humidité élevée peut influencer les propriétés des matériaux, en particulier celles des câbles, ce qui a une incidence sur leur rayon de courbure.

Calcul du rayon de courbure minimal

Pour calculer le rayon de courbure minimal, des formules et des directives spécifiques sont appliquées en fonction du matériau et de l'application :

Pour les câbles

Le rayon de courbure minimal des câbles est généralement calculé à l'aide d'un multiplicateur du diamètre extérieur du câble. Ce multiplicateur varie en fonction du type de câble et des conditions d'installation (statiques ou dynamiques). Par exemple :

• Conditions statiques: Pour les câbles dont le diamètre est inférieur à 155 millièmes de pouce, le rayon de courbure minimal est d'environ quatre fois le diamètre. Pour les diamètres compris entre 156 et 310 millièmes, il est de cinq fois le diamètre, et pour les câbles de plus de 310 millièmes, il est de sept fois le diamètre.
• Conditions dynamiques: Les câbles en mouvement ou soumis à des conditions de flexion ont souvent besoin d'un rayon de courbure plus important pour supporter les contraintes supplémentaires.

Pour la tôle

Dans la fabrication de tôles, le rayon de courbure minimal est calculé en fonction de l'épaisseur et du type de matériau. Les lignes directrices les plus courantes sont les suivantes :

• Acier doux: Le rayon de courbure minimum est généralement égal à 1,5 fois l'épaisseur du matériau.
• Aluminium et acier inoxydable: Ces matériaux ont généralement un rayon de courbure minimal d'environ 2 fois l'épaisseur, en raison de leur plus grande ductilité.

Facteurs influençant le rayon de courbure minimal

Plusieurs facteurs clés peuvent influencer le rayon de courbure minimal, notamment

• Propriétés des matériaux: Ductilité et résistance.
• Méthode de pliage: Des méthodes telles que le cintrage à l'air ou le freinage à la presse peuvent avoir une incidence sur le rayon requis.
• Angle de courbure: L'angle de la courbure a un impact sur la distribution des contraintes.
• Dos d'âne: La tendance d'un matériau à reprendre sa forme initiale après avoir été plié.

Considérations sur le rayon de courbure de la tôle

L'épaisseur de la tôle joue un rôle essentiel dans la détermination du rayon de courbure, les matériaux plus épais nécessitant des rayons plus importants pour éviter les fissures. La relation entre l'épaisseur du matériau et le rayon de courbure est à la fois directe et proportionnelle. Les matériaux plus épais nécessitent des rayons de courbure plus importants pour éviter les fissures ou d'autres formes de défaillance du matériau au cours du processus de courbure. Le rayon de courbure est généralement exprimé comme un multiple de l'épaisseur du matériau. Par exemple, si la directive suggère un rayon de courbure minimal de 1,5 fois l'épaisseur du matériau, une tôle d'une épaisseur de 1 mm nécessitera un rayon de courbure minimal de 1,5 mm. Ce multiplicateur varie en fonction du type de matériau et de ses propriétés.

Exemples avec différents métaux et épaisseurs

• Acier doux: Pour l'acier doux, le rayon de courbure minimal recommandé est généralement de 1,5 à 2 fois l'épaisseur du matériau. Par conséquent, une tôle d'acier doux de 2 mm d'épaisseur nécessite un rayon de courbure de 3 à 4 mm.
• Aluminium: L'aluminium, plus ductile, peut être plié selon des rayons plus serrés. Le rayon de courbure minimal typique pour l'aluminium est de 1 à 2 fois l'épaisseur. Ainsi, une tôle d'aluminium de 3 mm d'épaisseur nécessite un rayon de courbure de 3 à 6 mm.
• Acier inoxydable: En raison de sa plus grande résistance et de sa plus faible ductilité, l'acier inoxydable nécessite souvent un rayon de courbure plus important. Le rayon de courbure minimal est généralement égal à 2 ou 3 fois l'épaisseur du matériau. Ainsi, une tôle d'acier inoxydable de 4 mm d'épaisseur nécessite un rayon de courbure de 8 à 12 mm.

Directives de pliage spécifiques aux matériaux

Les différents matériaux ont des propriétés uniques qui influencent leurs capacités de pliage. La compréhension de ces propriétés permet de sélectionner le rayon de courbure approprié pour chaque type de tôle.

Lignes directrices pour les matériaux communs

• Acier: L'acier doux et l'acier à haute résistance ont des exigences différentes. L'acier doux peut généralement être plié avec un rayon plus petit que l'acier à haute résistance. Pour l'acier à haute résistance, il peut être nécessaire d'augmenter le rayon de courbure pour éviter les fissures.
• Aluminium: Connu pour son excellente ductilité, l'aluminium peut être plié avec des rayons plus petits. Toutefois, l'alliage et le traitement spécifiques de l'aluminium peuvent affecter sa capacité à être plié. Par exemple, l'aluminium 6061-T6 nécessite un rayon de courbure plus important que l'aluminium 5052-H32 car il est moins ductile.
• Cuivre et laiton: Ces matériaux sont également très ductiles et peuvent être pliés avec des rayons relativement faibles. Le rayon de courbure typique du cuivre et du laiton est d'environ 1 à 1,5 fois l'épaisseur du matériau.

Influence du facteur K et de la ductilité des matériaux

Le facteur k est un élément crucial dans les calculs de flexion. Il représente le rapport entre l'épaisseur du matériau et l'axe neutre de la flexion. Le facteur k varie en fonction de la ductilité du matériau et de la technique de pliage utilisée. Les matériaux plus ductiles, comme l'aluminium, ont un facteur k plus faible, ce qui permet des pliages plus serrés. Les matériaux moins ductiles, comme l'acier à haute résistance, ont un facteur k plus élevé, ce qui nécessite des rayons de courbure plus importants.

• Ductilité: Les matériaux ayant une ductilité plus élevée peuvent subir des courbes plus serrées sans défaillance. C'est pourquoi l'aluminium et le cuivre, qui ont une ductilité plus élevée, sont préférés pour les applications nécessitant des coudes serrés.
• Facteur K: Le facteur k affecte la surépaisseur de pliage, qui est la longueur de l'axe neutre entre les lignes de pliage. Une détermination précise du facteur k est essentielle pour des calculs précis de la courbure.

Le respect de ces lignes directrices et la prise en compte des propriétés des matériaux aident les ingénieurs et les fabricants à créer des pièces de tôle précises et structurellement saines. Une bonne compréhension et une application correcte des considérations relatives au rayon de courbure permettent d'éviter des problèmes tels que la fissuration, le gauchissement et la défaillance du matériau au cours du processus de courbure.

Calculs et lignes directrices pour le pliage de la tôle

Pour plier la tôle avec précision, il faut bien comprendre la surépaisseur de pliage (BA) et la déduction de pliage (BD). La surépaisseur de pliage (BA) est la longueur d'arc de l'axe neutre entre les lignes de pliage, tandis que la déduction de pliage (BD) est le montant soustrait de la longueur totale de la tôle plate pour tenir compte du pliage.

Allocation de flexion (BA)

L'allocation de flexion (BA) peut être calculée à l'aide de la formule suivante :

Où ?

• ( R ) = Rayon intérieur du coude
• ( T ) = épaisseur du matériau
• ( A ) = Angle de courbure (en degrés)

Déduction de la courbure (BD)

La relation entre la tolérance de pliage et la déduction de pliage est la suivante :

Où ( OSSB ) est la marge de recul extérieure, calculée comme ( R + T ) pour les coudes à 90°.

Calcul du rayon de courbure de la tôle

Processus de calcul étape par étape

1. Déterminer les propriétés des matériaux:

   • Mesurer l'épaisseur du matériau ( T ).
   • Identifiez le facteur K, qui est le rapport entre la distance de l'axe neutre et l'épaisseur du matériau. Pour l'acier doux, ( K≈0,446 ).

2. Données géométriques d'entrée:

   • Mesurer ou spécifier le rayon intérieur (R), en veillant à ce que ( R≥T ) ne se fissure pas.
   • Définir l'angle de courbure (A) en degrés.

3. Choisir la formule appropriée:

   • Tolérance de courbure:
     BA=A×(π/180)×(R+K×T)
   • Déduction pour courbure:
     BD=2×(R+T)×tan(A/2)-BA

Lignes directrices pratiques

Rayon de courbure minimal

Le rayon de courbure minimal est important pour éviter les fissures. Pour l'acier doux, il doit être au moins égal à 1,5 fois l'épaisseur (T). Pour l'aluminium, il doit être au moins égal à 2 fois l'épaisseur.

Compensation du retour élastique

Le retour élastique est la tendance du métal à reprendre partiellement sa forme initiale après le pliage. Pour compenser, il faut surcourber le matériau de 2 à 5°, en fonction de l'élasticité du matériau.

Sélection des outils

Le choix des outils appropriés est essentiel pour réaliser des pliages précis :

• Largeur de l'embout en V:
  W=6×T
  Par exemple, pour une feuille de 2 mm d'épaisseur, utilisez une matrice de 12 mm.

Méthodes de validation

Simulation d'un motif plat

Utilisez des outils de CAO tels que SolidWorks ou AutoCAD pour simuler des modèles plats avec des facteurs K. Ces outils permettent de visualiser le processus de pliage et de valider les calculs. Ces outils permettent de visualiser le processus de pliage et de valider les calculs.

Tests empiriques

Les coupons d'essai de pliage permettent de vérifier les calculs de la surépaisseur et de la déduction de pliage avant de passer à la production complète. Cela permet de s'assurer de la précision des calculs théoriques dans des scénarios pratiques.

Les pièges les plus fréquents

Facteur K incorrect

Un facteur K incorrect peut entraîner des erreurs de surépaisseur de pliage de ±10-15%. Vérifiez toujours le facteur K pour le matériau et le processus de pliage spécifiques.

Gabarit et épaisseur

Pour éviter les imprécisions, utilisez les mesures d'épaisseur réelles plutôt que les numéros de jauge. Les numéros de gabarit peuvent varier d'une norme à l'autre et d'un matériau à l'autre.

Mesure de l'angle

Utilisez des angles complémentaires pour les calculs. Par exemple, un coude de 120° doit être calculé en utilisant un angle complémentaire de 60° pour garantir des résultats précis.

Informations sur le rayon de courbure spécifique au produit

Câbles à fibres optiques

Les câbles à fibres optiques doivent être manipulés avec soin pour éviter tout dommage et garantir des performances optimales, notamment en ce qui concerne leur rayon de courbure. En raison de la nature délicate des fibres de verre contenues dans ces câbles, il est essentiel de tenir compte du rayon de courbure afin d'éviter toute perte ou rupture de signal et de maintenir les performances.

Exigences et normes relatives au rayon de courbure

Le rayon de courbure minimal pour les câbles à fibres optiques est généralement spécifié par les normes industrielles telles que ANSI/TIA et ISO. Pendant l'installation sous tension, le rayon de courbure doit être au moins 20 fois supérieur au diamètre du câble. Une fois que le câble est installé et qu'il n'est plus sous tension, le rayon de courbure peut être réduit à 10 fois le diamètre. Par exemple, un câble en fibre optique d'un diamètre de 0,25 pouce aurait les exigences suivantes en matière de rayon de courbure :

• Installation sous tension:
  0,25 pouce×20=5 pouces
• Après l'installation:
  0,25 pouce×10=2,5 pouces

Prévenir les dommages lors de l'installation

Pour éviter tout dommage lors de l'installation :

• Évitez les virages serrés et veillez à ce que le rayon de courbure respecte les limites spécifiées.
• Utilisez des systèmes de gestion des câbles tels que des plateaux et des goulottes pour maintenir une courbure et un acheminement corrects.
• Utiliser des outils tels que des jauges de rayon de courbure à fibre optique pour vérifier la conformité lors de l'installation.

Conduites hydrauliques

Dans l'industrie et l'automobile, les conduites hydrauliques doivent être pliées correctement pour garantir les performances et la durabilité du système. Un cintrage correct garantit que le fluide hydraulique circule de manière fluide et que les conduites ne subissent pas de contraintes ou de fatigue excessives.

Lignes directrices concernant le rayon de courbure des systèmes hydrauliques

Le rayon de courbure des conduites hydrauliques est influencé par des facteurs tels que le diamètre de la conduite et le type de matériau utilisé. Généralement, le rayon de courbure minimum est spécifié comme un multiple du diamètre extérieur (O.D.) de la conduite. Les directives les plus courantes sont les suivantes :

• Flexibles hydrauliques standard: Le rayon de courbure minimum est généralement de 5 à 7 fois le diamètre extérieur. Pour un tuyau hydraulique d'un diamètre extérieur de 1 pouce, le rayon de courbure minimum serait :
  1 pouce×5=5 pouces à 1 pouce×7=7 pouces.

Garantir l'intégrité et la performance du système

Assurer l'intégrité et la performance des systèmes hydrauliques :

• Respecter les spécifications du fabricant en ce qui concerne le rayon de courbure afin d'éviter que les tuyaux ne se plient ou ne s'affaissent.
• Utiliser des raccords et des supports appropriés pour maintenir le rayon de courbure et réduire les contraintes mécaniques.
• Inspecter régulièrement les conduites hydrauliques pour détecter tout signe d'usure, de déformation ou d'endommagement.

Câbles électriques

Les exigences en matière de rayon de courbure pour les câbles électriques dépendent du type de câble et de sa construction. Par exemple, le rayon de courbure d'un câble électrique est fonction de son type et de sa construction :

• Câbles de catégorie 6: Le rayon de courbure minimum est généralement égal à 4 fois le diamètre du câble. Pour un câble de catégorie 6 d'un diamètre de 0,25 pouce, le rayon de courbure serait de :
  0,25 pouce×4=1 pouce.
• Câbles coaxiaux: Ces câbles ont souvent un rayon de courbure de 6 à 10 fois le diamètre du câble, en fonction de l'application et des normes spécifiques.

Bonnes pratiques d'installation

Pour garantir une installation correcte :

• Respectez le rayon de courbure spécifié et utilisez des solutions de gestion des câbles telles que des conduits et des plateaux pour maintenir un acheminement correct et éviter les problèmes de performance.
• Éviter toute tension excessive lors de l'installation afin d'éviter l'étirement et la déformation.

Normes et conformité

Aperçu des normes pertinentes

Le respect des normes industrielles garantit la fiabilité et la sécurité des matériaux et des composants dans diverses applications, y compris le calcul du rayon de courbure des câbles et des tôles. Dans ce contexte, plusieurs normes et lignes directrices sont largement reconnues et suivies.

Normes ANSI/TIA

L'American National Standards Institute (ANSI) et la Telecommunications Industry Association (TIA) fournissent des normes pour les systèmes de câblage des télécommunications.

• La norme ANSI/TIA-568 définit les exigences relatives au câblage des télécommunications dans les bâtiments commerciaux, y compris les spécifications relatives au rayon de courbure minimal pour les différents types de câbles afin de prévenir les dommages et de maintenir les performances. La norme ANSI/TIA-942 se concentre sur l'infrastructure des centres de données, spécifiant les pratiques de gestion des câbles et les directives relatives au rayon de courbure afin de garantir des performances optimales et la longévité des systèmes de câblage.

Lignes directrices ISO relatives au rayon de courbure

L'Organisation internationale de normalisation (ISO) fournit également des lignes directrices pour le calcul du rayon de courbure, en particulier dans les contextes de fabrication et d'ingénierie :

• ISO 9001: La présente norme de gestion de la qualité comprend des dispositions permettant de s'assurer que les calculs du rayon de courbure satisfont aux exigences spécifiées afin d'éviter toute défaillance du matériau.
• ISO 2768: Couvre les tolérances générales pour les dimensions linéaires et angulaires, y compris les tolérances de rayon de courbure pour les pièces en tôle.

Liste de contrôle de conformité

Le respect des normes en matière de rayon de courbure passe par plusieurs étapes clés :

Vérifier la certification des matériaux

• Vérifier les certifications des matériaux pour s'assurer qu'ils sont conformes aux normes industrielles (par exemple, ASTM A36 pour l'acier doux, 6061-T6 pour l'aluminium).
• Veiller à ce que les propriétés des matériaux, telles que la ductilité et l'épaisseur, soient documentées avec précision.

Validation du rayon de courbure

• Utilisez les tableaux et les multiplicateurs mis à jour pour confirmer que le rayon de courbure est adapté à l'épaisseur et au type de matériau.
• Utiliser des calculateurs interactifs et des diagrammes de force pour valider les calculs de rayon de courbure en fonction des propriétés des matériaux et des processus de courbure.

Outillage et équipement

• Vérifier l'usure ou le désalignement de l'outillage, car ces facteurs peuvent affecter la précision des pliages.
• Sélectionnez les largeurs de matrices en V appropriées pour obtenir le rayon de courbure souhaité, en tenant compte de l'épaisseur et du type de matériau.

Documentation et assurance qualité

• Documenter les calculs de rayon de courbure, y compris toute compensation pour le retour élastique, afin de conserver les dossiers d'assurance qualité.
• Effectuer des essais empiriques, tels que des essais de pliage sur des échantillons de matériaux, pour vérifier que les calculs théoriques correspondent aux résultats pratiques.

Tolérances de fabrication

Les tolérances de fabrication sont cruciales pour le calcul du rayon de courbure, car elles permettent de s'assurer que les pièces répondent exactement aux spécifications de conception.

Explication des tolérances

• Tolérances linéaires: Spécifier les variations admissibles des dimensions, y compris les rayons de courbure, afin de s'assurer que les pièces s'emboîtent correctement.
• Tolérances angulaires: Définir les écarts acceptables dans les angles de courbure pour maintenir l'intégrité structurelle et la fonctionnalité.

Prise en compte des tolérances dans la conception

• Incorporer des tolérances dans les calculs de conception pour tenir compte des variations potentielles au cours de la fabrication.
• Utiliser des outils et des techniques de mesure précis pour s'assurer que les rayons de courbure respectent les tolérances spécifiées.

Tendances et technologies émergentes

Les progrès technologiques récents et les pratiques industrielles ont introduit de nouvelles méthodes pour optimiser les calculs de rayon de courbure et garantir la conformité.

Étalonnage piloté par l'IA

• Les algorithmes prédictifs sont de plus en plus utilisés pour optimiser les calculs de surépaisseur de pliage et de déduction, réduisant ainsi les essais et les erreurs dans le processus de conception.
• Les outils d'IA peuvent analyser les propriétés des matériaux et les processus de pliage pour fournir des ajustements et des recommandations en temps réel.

Matériaux hybrides

• L'utilisation de métaux stratifiés ou composites présente des difficultés particulières pour le calcul du rayon de courbure, car ces matériaux ne font souvent l'objet d'aucune normalisation officielle.
• Les travaux de recherche et de développement en cours visent à établir des lignes directrices pour le pliage des matériaux hybrides, afin de garantir des performances et une fiabilité constantes.

En adhérant à ces normes et lignes directrices, les ingénieurs et les fabricants peuvent s'assurer que leurs calculs de rayon de courbure sont précis et conformes, préservant ainsi l'intégrité et les performances de leurs matériaux et composants.

Questions fréquemment posées

Vous trouverez ci-dessous les réponses à certaines questions fréquemment posées :

Comment calculer le rayon de courbure minimal pour différents types de câbles ?

Pour calculer le rayon de courbure minimal (MBR) pour différents types de câbles, utilisez la formule générale suivante :

Le multiplicateur varie en fonction du type de câble, du blindage et d'autres facteurs :

1. Paire torsadée en cuivre non blindée (par exemple, catégorie 6): Le MBR est généralement égal à 8 fois le diamètre extérieur du câble. Par exemple, si le diamètre extérieur est de 5 mm, le MBR est de 40 mm (5 mm × 8).

2. Câbles coaxiaux (par exemple, RG6): Le MBR varie de 6 à 10 fois le diamètre extérieur du câble, en fonction des propriétés diélectriques et de blindage du câble.

3. Câbles à fibres optiques: Le MBR varie de 6 à 8 fois le diamètre extérieur du câble, en fonction de la tension. Par exemple, si un câble à fibres optiques a un diamètre extérieur de 3 mm, le MBR peut être de 18 mm (3 mm × 6).

4. Câbles blindés:

   • Pour les conducteurs blindés individuellement, le MBR est égal à 12 fois le diamètre extérieur de chaque conducteur.
   • Pour les conducteurs simples à blindage métallique, le MBR est égal à 12 fois le diamètre extérieur total.

Il faut toujours se référer aux spécifications du fabricant pour connaître les valeurs précises du MBR, car elles peuvent fournir des indications plus précises en fonction de la construction du câble et de l'application prévue. Cela permet de garantir la conformité avec des normes telles que ANSI/TIA-568 et d'éviter les contraintes mécaniques ou les dommages lors de l'installation.

Quel est le rayon de courbure des câbles DAC 24AWG dans les racks ?

Pour les câbles DAC (Direct Attach Copper) 24AWG dans les racks, le rayon de courbure minimum est généralement spécifié à 1,5 pouces (38 mm). Ce rayon de courbure garantit que les câbles ne sont pas soumis à des contraintes mécaniques excessives, ce qui peut entraîner une dégradation du signal, des plis ou une réduction de la durée de vie. Lors de l'installation et de l'acheminement de ces câbles, il est important de respecter ce rayon de courbure minimal afin de maintenir des performances et une fiabilité optimales. Des pratiques appropriées de gestion des câbles, telles que l'utilisation de colliers de serrage et la planification de l'agencement des racks pour éviter les courbes serrées, sont essentielles pour prévenir les dommages et garantir l'efficacité des opérations du centre de données.

Comment l'épaisseur de la tôle affecte-t-elle le rayon de courbure ?

L'épaisseur de la tôle a un impact significatif sur le rayon de courbure, qui est le rayon minimum auquel on peut plier un matériau sans l'endommager. En règle générale, le rayon de courbure doit être au moins égal à l'épaisseur de la tôle, bien que cela puisse varier en fonction du matériau et de l'application. Les tôles plus épaisses nécessitent des rayons de courbure plus importants pour éviter les fissures ou les déformations. En effet, les matériaux plus épais sont moins souples et plus sensibles aux contraintes lorsqu'ils sont pliés brusquement. Par exemple, une tôle d'acier plus épaisse peut nécessiter un rayon de courbure correspondant à plusieurs fois son épaisseur pour maintenir son intégrité structurelle. Il est essentiel de comprendre cette relation pour concevoir et fabriquer des composants en tôle durables et de haute qualité.

Quelles sont les meilleures pratiques pour éviter d'endommager les câbles pendant l'installation ?

Pour éviter d'endommager les câbles lors de l'installation, il convient de respecter les bonnes pratiques suivantes :

1. Respecter les directives relatives au rayon de courbure: Veillez à ce que le rayon de courbure du câble soit conforme ou supérieur aux recommandations du fabricant. Cela permet d'éviter les dommages internes à la structure du câble et de maintenir ses performances.

2. Utiliser les bons outils: Utiliser des sabots de cintrage, des mandrins ou des rouleaux conçus pour le type de câble spécifique afin de contrôler et de guider les cintrages en douceur, en évitant les angles aigus qui peuvent compromettre l'intégrité du câble.

3. Éviter les tensions excessives: Lors du tirage des câbles, utiliser les techniques et l'équipement de tirage appropriés pour minimiser les contraintes mécaniques. Utiliser des lubrifiants si nécessaire pour réduire les frottements.

4. Inspection après l'installation: Après l'installation, inspecter visuellement les câbles pour détecter tout signe de déformation ou de dommage, tel que des plis ou un écrasement de l'isolation, qui indiquerait que les directives relatives au rayon de courbure n'ont pas été respectées.

5. Considérations environnementales: Il faut tenir compte de l'environnement d'installation. Dans des conditions froides, les câbles peuvent devenir cassants et nécessiter des rayons de courbure plus importants pour éviter les fissures.

6. Gestion des câbles: Mettez en œuvre des pratiques organisées de gestion des câbles, en particulier dans les environnements à haute densité tels que les centres de données. Utilisez des chemins de câbles, des racks et des attaches pour maintenir une disposition des câbles ordonnée et sans contrainte.

En suivant ces pratiques, vous pouvez réduire considérablement le risque d'endommagement des câbles, ce qui garantit une fiabilité et des performances à long terme.

Pouvez-vous fournir un tableau de référence rapide pour les rayons de courbure courants des câbles ?

Un tableau de référence rapide des rayons de courbure courants des câbles est essentiel pour une gestion et une installation correctes des câbles. Voici les rayons de courbure minimaux typiques pour différents types de câbles :

1. Câbles à paires torsadées non blindées (UTP): 4 fois le diamètre du câble (normes TIA/EIA-568).
2. Câbles à fibres optiques:
   • Sous tension : 20 fois le diamètre du câble pendant l'installation.
   • Après l'installation : 10 fois le diamètre du câble lorsqu'il n'est pas sous tension.
3. Câbles blindés à conducteur unique (>1 000 V): 16 fois le diamètre total du câble pour les applications haute tension.
4. Câbles de type NM et NMC: 5 fois le diamètre du câble, en utilisant le diamètre principal pour les câbles plats (NEC Section 334.24).

Ces directives permettent de s'assurer que les câbles ne sont pas excessivement pliés, ce qui peut entraîner des dommages ou des problèmes de performance. Tenez toujours compte des spécifications du fabricant et des conditions environnementales pour des applications précises.

En quoi les exigences en matière de rayon de courbure diffèrent-elles entre les câbles en cuivre et les câbles à fibres optiques ?

Les exigences en matière de rayon de courbure pour les câbles en cuivre et en fibre optique diffèrent considérablement en raison de leurs caractéristiques physiques et opérationnelles distinctes. Les câbles en cuivre, tels que ceux de la catégorie 6, sont généralement plus souples et peuvent tolérer des courbures plus serrées sans risque grave d'endommagement. Cette flexibilité permet une installation plus facile dans des chemins complexes, mais une courbure excessive peut toujours causer des contraintes mécaniques et nuire à l'intégrité du signal.

Les câbles à fibres optiques, en revanche, sont plus sensibles à la flexion en raison de leur construction. Le rayon de courbure minimal des câbles à fibres optiques est généralement égal à dix fois le diamètre de la gaine extérieure et, lors de l'installation sous tension, il est recommandé d'utiliser un rayon de courbure minimal égal à vingt fois le diamètre afin d'éviter toute perte de signal optique et tout dommage physique. Après l'installation, le maintien d'un rayon de courbure d'au moins dix fois le diamètre du câble est essentiel pour assurer une connectivité fiable et éviter l'atténuation.
