Imaginez que vous transformiez du métal brut en structures solides qui résistent à l'épreuve du temps. C'est la magie du soudage, une technique qui allie précision et solidité. Pour les débutants désireux de se plonger dans le monde du soudage, il est essentiel de comprendre les soudures d'angle et les joints de soudure. Les soudures d'angle sont essentielles pour créer des connexions robustes entre les pièces métalliques, souvent observées dans diverses configurations telles que les joints en T, les joints de recouvrement et les joints d'angle. Mais comment s'assurer que votre soudure d'angle est solide et fiable ?
Dans ce guide étape par étape, vous découvrirez les bases des joints soudés, explorerez les configurations courantes et maîtriserez la technique de création de soudures d'angle impeccables. De la préparation et des précautions de sécurité aux procédés de soudage détaillés, ce guide vous apportera les connaissances et les compétences nécessaires pour réaliser des soudures de qualité professionnelle. Prêt à apprendre comment transformer vos projets de métallurgie grâce à la puissance des soudures d'angle ? Plongeons dans ce guide et découvrons les secrets de la maîtrise de cette technique de soudage essentielle.
Un joint de soudure est la configuration de deux ou plusieurs pièces de métal alignées et préparées pour être assemblées par soudage. La disposition de ces matériaux avant le début du processus de soudage joue un rôle crucial dans la détermination de la résistance et de la durabilité de la soudure finale.
Il est essentiel de comprendre les différents types de joints soudés pour sélectionner la technique de soudage appropriée et garantir une liaison solide et fiable. L'American Welding Society (AWS) classe les joints de soudure en cinq catégories principales :
Un assemblage bout à bout est formé lorsque deux pièces de métal sont placées bord à bord dans le même plan. Il s'agit de l'un des types de joints de soudure les plus simples et les plus courants, et ils peuvent être préparés avec une rainure ou des bords biseautés pour augmenter la résistance de la soudure.
Un joint en té est créé lorsque deux pièces de métal sont assemblées à un angle de 90 degrés, formant ainsi un "T". Les joints en T sont souvent utilisés dans les structures et les applications nécessitant une connexion perpendiculaire.
Un joint d'angle est l'endroit où deux pièces métalliques se rencontrent à angle droit, créant ainsi une forme de "L". Les joints d'angle peuvent être ouverts ou fermés et sont souvent utilisés dans la fabrication de cadres et d'autres structures nécessitant une connexion d'angle.
Un joint à recouvrement est obtenu en faisant se chevaucher deux pièces de métal. Ce type de joint est particulièrement utile pour assembler des matériaux d'épaisseurs différentes et est couramment utilisé dans des applications nécessitant une résistance supplémentaire, telles que la carrosserie automobile et l'assemblage de tôles.
Un joint de bord consiste à joindre les bords de deux pièces de métal, généralement alignés dans le même plan. Les joints de bord sont moins courants mais utiles pour des tâches spécifiques telles que le soudage de matériaux minces et de tôles.
Le choix du joint de soudure approprié est crucial pour la réussite de tout projet de soudage. Le choix du joint a un impact sur la résistance globale, la durabilité et le coût de la soudure. Une sélection correcte du joint garantit que la soudure peut résister aux charges et aux contraintes prévues, ce qui permet d'obtenir une connexion fiable et durable.
Comprendre les bases des joints soudés et leurs applications est fondamental pour toute personne débutant dans le domaine du soudage. Ces connaissances constituent la base de techniques de soudage plus avancées et permettent de s'assurer que les soudures sont réalisées de manière sûre et efficace.
L'assemblage bout à bout est l'un des types de joints de soudure les plus simples et les plus fréquemment utilisés.
Un joint en té est créé lorsque deux pièces de métal se croisent à un angle de 90 degrés, formant ainsi un "T".
Les joints d'angle sont formés en réunissant deux pièces à angle droit, créant ainsi une forme de "L".
Un joint à recouvrement est obtenu en faisant se chevaucher deux pièces de métal.
Un joint de bord consiste à placer deux pièces bord à bord sans qu'elles ne se chevauchent.
Le choix de la configuration appropriée du joint soudé est crucial pour garantir la résistance, la durabilité et la rentabilité de la soudure.
Choisir un joint qui utilise moins de métal d'apport tout en répondant aux besoins de résistance.
Concevoir les joints de manière à réduire la distorsion et la pression interne.
Tenez compte de la capacité du joint à résister à la corrosion et à éviter la formation de crevasses dans des environnements chimiquement agressifs.
Une soudure d'angle relie deux pièces de métal à un angle, créant une section transversale triangulaire. Ce type de soudure est essentiel dans de nombreuses industries, car il assure la solidité de la structure et aide à répartir les charges et à résister aux forces de manière efficace.
Les soudures d'angle sont largement utilisées car elles sont simples à réaliser et très efficaces. On les trouve couramment dans les secteurs de la construction, de la fabrication, de l'automobile et de la métallurgie. La capacité de créer des joints solides et fiables avec une préparation minimale fait des soudures d'angle un choix de premier ordre pour de nombreuses tâches de soudage.
Les soudures d'angle horizontales sont réalisées sur un plan horizontal et constituent l'un des types de soudures d'angle les plus courants. Elles sont généralement utilisées dans des applications structurelles où le joint est positionné horizontalement.
Les soudures d'angle verticales requièrent des compétences pour éviter que le métal soudé ne s'affaisse et pour maintenir une forme cohérente. Ce type de soudure est réalisé lorsque le joint est orienté verticalement.
Les soudures d'angle au-dessus de la tête sont réalisées avec le joint au-dessus du soudeur. Cette position est difficile en raison de la gravité, qui peut faire couler le métal fondu. Une technique et un contrôle adéquats sont essentiels pour obtenir une soudure d'angle solide.
Lorsque l'on travaille avec des soudures d'angle, il est essentiel de prendre en compte les éléments suivants :
Pour garantir la qualité d'une soudure d'angle, il convient de suivre les étapes suivantes :
En comprenant les principes de base et en s'exerçant régulièrement, les débutants peuvent développer leurs compétences pour créer des soudures d'angle solides et fiables.
Les soudures d'angle horizontales sont réalisées sur un plan plat et horizontal et sont couramment utilisées dans de nombreuses applications structurelles. Les pièces sont positionnées de manière à ce que le cordon de soudure soit posé horizontalement. Ce type de soudure est généralement utilisé lorsque le joint est positionné horizontalement, comme dans la construction de cadres et de supports.
Les soudures d'angle verticales sont exécutées sur des surfaces verticales. Ce type de soudure requiert des compétences pour éviter que le métal soudé ne s'affaisse sous l'effet de la gravité. Des techniques telles que le contrôle de l'apport de chaleur et l'utilisation d'un mouvement de tissage peuvent aider à maintenir la qualité de la soudure. Les soudures d'angle verticales sont souvent utilisées dans les poutres et les colonnes structurelles.
Les soudures d'angle en hauteur sont réalisées avec le joint placé au-dessus du soudeur. Il s'agit de l'un des types de soudure les plus difficiles à réaliser en raison de la gravité qui fait couler le métal fondu. Pour obtenir une soudure d'angle solide, une technique précise est nécessaire, notamment le contrôle de la vitesse et de l'angle de soudage, ainsi qu'une bonne gestion de la chaleur. Les soudures d'angle en hauteur sont utilisées dans les applications où les composants soudés sont placés au-dessus du niveau de la tête, comme dans les structures de plafond et les pipelines aériens.
Les soudures d'angle transversales sont utilisées lorsque la soudure est perpendiculaire à l'axe du joint. Cette orientation est courante dans les applications où les éléments structurels se croisent à angle droit, ce qui permet d'obtenir un support solide et une bonne répartition des charges. Les soudures d'angle transversales sont souvent utilisées dans les contreventements et autres éléments structurels qui se croisent.
Les soudures d'angle parallèles sont utilisées lorsque la soudure s'étend sur toute la longueur du joint, généralement dans des situations nécessitant des soudures longues et continues. Ce type de soudure est couramment utilisé dans la fabrication de longues poutres et poutrelles, où les soudures s'étendent sur toute la longueur des composants.
Les soudures d'angle complètes se caractérisent par le fait que la taille de la soudure est égale à l'épaisseur de la partie la plus mince à assembler. Ce type de soudure garantit une résistance maximale et est souvent utilisé dans des applications critiques où le joint doit résister à des charges et à des contraintes importantes. Les soudures d'angle complètes sont couramment utilisées dans les composants structurels lourds et les zones soumises à de fortes contraintes.
Les soudures d'angle intermittentes en quinconce impliquent un schéma de soudures qui ne sont pas continues, mais qui sont placées en quinconce de part et d'autre du joint. Cette méthode permet de réduire la quantité de soudure nécessaire tout en assurant une résistance et une rigidité suffisantes. Les soudures d'angle intermittentes en quinconce sont utilisées dans les applications où le soudage continu n'est pas nécessaire, comme dans les grandes structures non critiques.
Les soudures d'angle intermittentes en chaîne consistent en deux lignes de soudures intermittentes qui sont approximativement opposées l'une à l'autre de chaque côté d'un joint en T. Cette disposition offre une résistance équilibrée et une stabilité tout en minimisant la quantité de soudure nécessaire. Cette disposition permet d'obtenir une résistance et une stabilité équilibrées tout en minimisant la quantité de soudure nécessaire. Les soudures d'angle intermittentes en chaîne sont souvent utilisées dans la construction de charpentes et d'autres assemblages où un soutien équilibré est essentiel.
Les soudures d'angle intermittentes sont des soudures espacées à intervalles réguliers le long du joint, au lieu d'être continues. La longueur de chaque segment de soudure et la distance qui les sépare (pas) sont spécifiées en fonction des exigences de l'application. Les soudures d'angle intermittentes sont utilisées pour réduire la quantité de métal de soudure et l'apport de chaleur, ce qui permet d'éviter les déformations et de réduire les coûts de soudage. Ces soudures conviennent aux joints longs pour lesquels un soudage sur toute la longueur n'est pas nécessaire.
Avant de commencer le processus de soudage, une préparation adéquate est cruciale pour garantir la solidité de la soudure d'angle.
Les soudures d'angle sont largement utilisées dans de nombreuses applications car elles sont polyvalentes et faciles à mettre en œuvre.
Dans les projets d'infrastructure tels que les ponts et les bâtiments, les soudures d'angle relient les poutres et les colonnes, assurant ainsi la solidité et la stabilité nécessaires pour supporter de lourdes charges.
Dans le domaine de la plomberie, les soudures d'angle relient les brides aux tuyaux, créant ainsi des joints sûrs et étanches, essentiels à la sécurité du transport des fluides et des gaz.
Dans la métallurgie, les soudures d'angle sont idéales pour assembler des structures métalliques, en particulier pour joindre des pièces à angle droit, telles que des cadres, des supports et des équerres.
Les soudures d'angle sont souvent utilisées pour créer des assemblages de contreventement dans les charpentes et les assemblages structurels. Ces connexions apportent un soutien et une stabilité supplémentaires, contribuant à répartir les charges de manière uniforme et à prévenir les défaillances structurelles.
En ingénierie structurelle, les soudures d'angle sont utilisées pour fixer les pattes de cisaillement aux poutres et aux colonnes. Les pattes de cisaillement permettent de résister aux forces de cisaillement et d'assurer la stabilité latérale de la structure.
Les soudures d'angle sont utilisées pour fixer les plaques de recouvrement sur les ouvertures des machines et des structures. Cette application garantit que les plaques restent fermement en place, protégeant les composants sous-jacents des dommages et de la contamination.
Les soudures d'angle permettent d'ancrer les colonnes à leur base dans les projets de construction. Cette application permet de s'assurer que les colonnes sont solidement fixées à la fondation, fournissant ainsi le soutien nécessaire à l'ensemble de la structure.
Le respect des normes industrielles est essentiel pour garantir la qualité et la sécurité des soudures d'angle. Diverses normes et codes fournissent des lignes directrices sur l'exécution et l'inspection correctes des soudures d'angle. Le respect de ces normes permet de s'assurer que les soudures sont conformes aux spécifications requises et qu'elles fonctionnent de manière fiable dans les applications prévues.
Pour obtenir les meilleurs résultats avec les soudures d'angle, suivez ces bonnes pratiques adaptées :
En comprenant les utilisations courantes et les meilleures pratiques des soudures d'angle, les débutants peuvent appliquer efficacement ces techniques dans diverses applications du travail des métaux et de la construction.
Vous trouverez ci-dessous les réponses à certaines questions fréquemment posées :
Une soudure d'angle est un type de soudure utilisé pour assembler deux pièces métalliques à un angle, souvent un angle droit. Cette méthode de soudage crée une section triangulaire à l'intersection des deux pièces, formant ainsi une liaison solide et sans soudure. Les soudures d'angle sont largement utilisées dans divers secteurs, notamment la construction, la fabrication et l'automobile, en raison de leur fiabilité et de leur résistance structurelle.

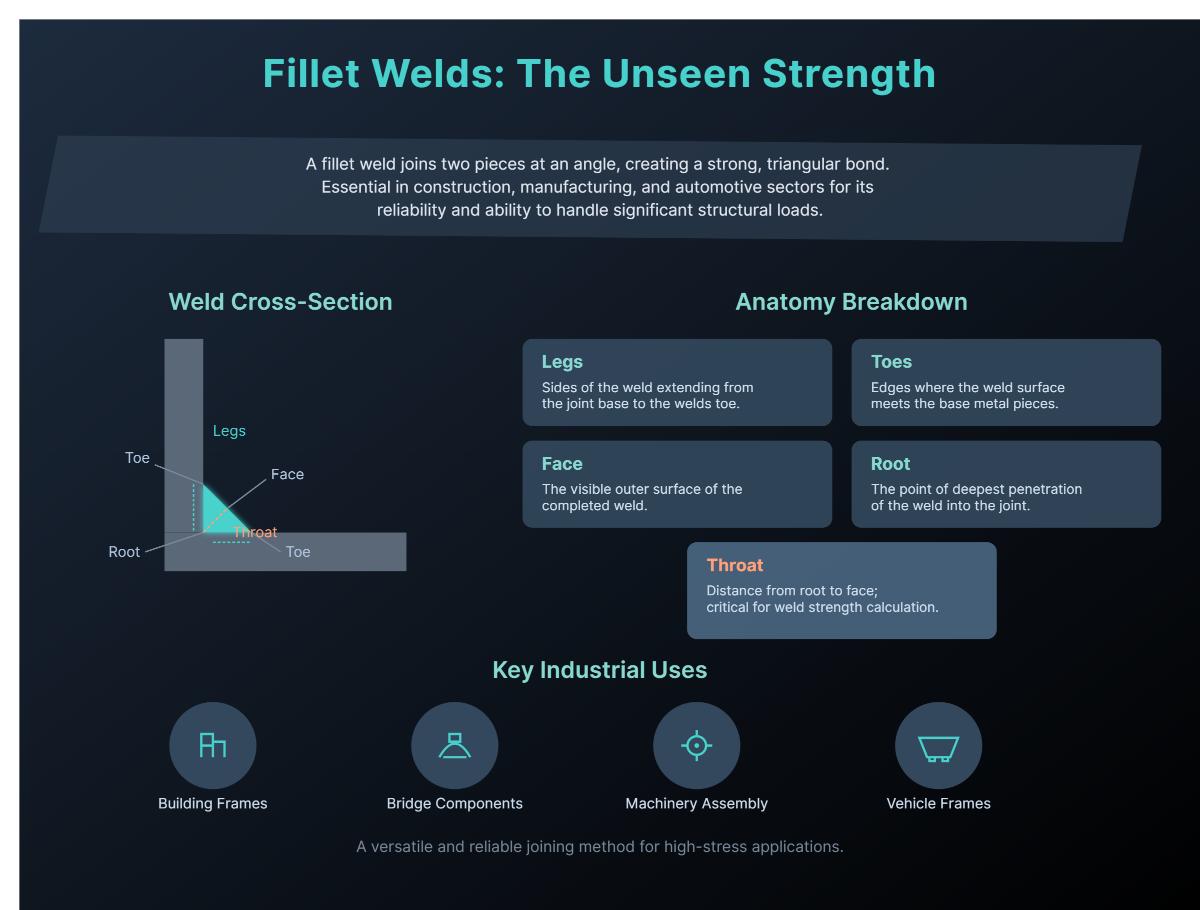

Les principaux éléments d'une soudure d'angle sont les pattes (côtés de la soudure s'étendant de la base du joint à la pointe de la soudure), les pointes (bords où la soudure rencontre le métal de base), la face (surface visible de la soudure), la racine (point où la soudure s'étend au-delà du joint) et la gorge (distance entre la racine et la face, cruciale pour le calcul de la résistance de la soudure).
Les soudures d'angle sont essentielles pour assurer la solidité des applications structurelles telles que les charpentes de bâtiments, les composants de ponts, l'assemblage de machines et les châssis de véhicules. Cette technique de soudage est appréciée pour sa capacité à créer des joints robustes qui résistent à des contraintes et à des charges importantes.
Pour créer une soudure d'angle solide, suivez ces étapes essentielles :
Tout d'abord, préparez la pièce en nettoyant les surfaces métalliques à l'aide d'une brosse métallique ou d'une meuleuse afin d'éliminer toute trace de rouille, de peinture ou de contaminants. Serrez solidement les pièces ensemble pour maintenir l'alignement pendant le soudage et envisagez de biseauter les bords pour améliorer la pénétration et la résistance de la soudure.
Ensuite, il faut choisir l'électrode compatible avec le métal de base et l'application envisagée. Réglez le courant de soudage en fonction du diamètre de l'électrode et de l'épaisseur du métal afin de garantir la stabilité de l'arc et l'aspect du cordon.
Installez la machine à souder en connectant le porte-électrode et la pince de travail, et assurez-vous que la machine est correctement mise à la terre. Réglez le courant en fonction des spécifications de l'électrode.
Lors du soudage, il faut amorcer l'arc et maintenir un bain de fusion stable. Déplacez l'électrode en zigzag ou en zigzag arrondi pour créer des cordons qui se chevauchent, ce qui contribue à former une soudure solide et régulière. Laissez la soudure refroidir complètement avant de nettoyer le laitier.
Pour les joints plus épais, utiliser la technique des passes multiples en appliquant plusieurs couches de cordons de soudure, en alternant les côtés pour assurer un chauffage et une pénétration uniformes. Chaque couche doit chevaucher légèrement la précédente afin de maintenir la continuité et la solidité.
En suivant ces étapes, vous obtiendrez des soudures d'angle solides et durables, adaptées à diverses applications.
Pour le soudage d'angle, vous aurez besoin de plusieurs outils et matériaux essentiels pour garantir la réussite et la solidité de la soudure.
Outils essentiels :
Équipement de protection individuelle (EPI) :
Consommables :
Il est essentiel de disposer des bons outils et matériaux pour créer des soudures d'angle solides et durables.
Les types courants de joints de soudure constituent la base pour comprendre comment différentes pièces de métal sont assemblées dans les processus de soudage. Les cinq types de joints de soudure de base les plus couramment utilisés sont les suivants :
Il est essentiel de comprendre ces types de joints pour sélectionner la technique de soudage appropriée et obtenir des soudures solides et durables.
Pour contrôler la qualité d'une soudure d'angle, commencez par une inspection visuelle, en recherchant les défauts de surface tels que les fissures, les contre-dépouilles et les éclaboussures excessives. Assurez-vous que le profil de la soudure est correct et que les longueurs des pattes et les dimensions de la gorge sont conformes aux spécifications à l'aide de jauges de soudure. L'inspection visuelle doit être effectuée à moins de 24 pouces de la soudure et à un angle d'au moins 30 degrés.
Ensuite, utilisez des outils de contrôle dimensionnel tels que des jauges d'angle concaves ou convexes pour mesurer avec précision la gorge de la soudure. Pour une analyse plus détaillée, utilisez des méthodes de contrôle non destructif (CND) telles que la magnétoscopie pour les matériaux ferromagnétiques ou le ressuage pour les matériaux non magnétiques. Ces méthodes permettent de détecter les défauts de surface et les défauts proches de la surface qui pourraient échapper aux inspections visuelles.
Pour les soudures de qualification ou les soudures d'échantillons, il convient d'effectuer des essais destructifs tels que des essais de rupture ou des macro-examens. L'essai de rupture consiste à charger l'échantillon jusqu'à ce que la soudure se brise, révélant ainsi les défauts internes. Le macro-examen consiste à couper une section transversale de la soudure, à la polir et à la graver à l'acide pour détecter les discontinuités internes.
Les normes industrielles relatives aux soudures d'angle garantissent la solidité, la sécurité et la qualité des joints soudés. Les principales lignes directrices sont les suivantes :
Ces normes contribuent à maintenir l'intégrité structurelle des soudures dans diverses applications, en garantissant qu'elles fonctionnent de manière fiable sous les charges et dans les conditions prévues.
