Acoplamento de grelha vs Acoplamento de engrenagem: Comparação intermédia para uso industrial

No mundo da maquinaria industrial, a escolha entre um acoplamento de grelha e um acoplamento de engrenagem pode ter um impacto significativo no desempenho e na fiabilidade. Embora ambos os tipos de acoplamentos sirvam para ligar veios rotativos e transmitir binário, a sua conceção e caraterísticas operacionais oferecem vantagens e desvantagens distintas. Está a perguntar-se o que distingue estes dois tipos de acoplamento ou qual deles se adequa melhor às necessidades da sua aplicação de alta velocidade? Este artigo irá analisar as principais diferenças entre os acoplamentos de grelha e de engrenagem, comparando as suas capacidades de transmissão de binário, tolerância ao desalinhamento e controlo de vibrações. No final, terá uma compreensão mais clara do tipo de acoplamento que melhor se adapta aos seus requisitos industriais específicos. Pronto para descobrir as nuances que podem otimizar o desempenho da sua maquinaria? Vamos começar.

Compreender os tipos de acoplamento: Acoplamento de grelha e acoplamento de engrenagem

Definição e síntese de conceção do acoplamento de grelha

Os acoplamentos de grelha são dispositivos flexíveis concebidos para transmitir binário, absorver choques e acomodar desalinhamentos. São constituídos por dois cubos com ranhuras que alojam um elemento de grelha de aço, que se flecte e absorve energia, reduzindo a vibração e compensando o desalinhamento.

Definição e visão geral do projeto do acoplamento de engrenagem

Os acoplamentos de engrenagens são acoplamentos rígidos que utilizam dentes de engrenagens interligados para transmitir o binário. Cada acoplamento de engrenagem tem dois cubos com dentes de engrenagem externos que se engrenam com dentes de engrenagem internos em duas mangas. Esta conceção assegura uma transferência de binário precisa, mas requer um alinhamento exato e uma manutenção regular para evitar o desgaste.

Principais diferenças na construção e na função

Diferenças estruturais

• Acoplamento de grelha: Utiliza um elemento de grelha em aço que proporciona flexibilidade e absorção de choques. O elemento de grelha pode ser facilmente substituído sem desmontar os cubos.
• Acoplamento de engrenagens: Os dentes das engrenagens estão interligados, criando uma ligação rígida que requer um alinhamento preciso. Os dentes das engrenagens estão sujeitos a desgaste e requerem lubrificação e inspeção frequentes.

Tolerância de desalinhamento

Os acoplamentos de grelha têm uma elevada tolerância a vários desalinhamentos devido à elasticidade da grelha, suportando o desalinhamento sem problemas de desempenho. Os acoplamentos de engrenagem, no entanto, têm uma tolerância limitada e um desalinhamento excessivo pode levar ao desgaste dos dentes da engrenagem, tornando-os menos adequados para desalinhamentos significativos.

Controlo de vibrações

Os acoplamentos de grelha são excelentes no amortecimento das vibrações devido ao seu elemento de grelha flexível, ideal para cargas variáveis e ciclos frequentes de arranque e paragem. Os acoplamentos de engrenagem proporcionam um controlo moderado das vibrações através dos seus dentes de engrenagem rígidos, suportando um binário elevado mas mais propenso a transmitir vibrações.

Requisitos de manutenção

• Acoplamento de grelha: Custos de manutenção mais baixos, uma vez que o elemento de grelha pode ser facilmente substituído sem desmontar os cubos. Isto simplifica a manutenção e reduz o tempo de paragem.
• Acoplamento de engrenagens: Custos de manutenção mais elevados devido à necessidade de lubrificação regular e de inspeção dos dentes das engrenagens. A desmontagem é frequentemente necessária para uma manutenção completa, aumentando o tempo de inatividade.

Capacidade de transmissão de binário dos acoplamentos de grelha e de engrenagem

Transmissão de binário em acoplamentos mecânicos

A transmissão do binário é uma função crítica dos acoplamentos mecânicos. Esta função é crucial para o desempenho e a fiabilidade da maquinaria industrial. Tanto os acoplamentos de grelha como os de engrenagem são concebidos para lidar com a transmissão de binário, mas diferem significativamente em termos de capacidade e eficiência.

Análise comparativa da capacidade de binário

Acoplamentos de engrenagens

Os acoplamentos de engrenagens são conhecidos pelas suas excepcionais capacidades de transmissão de binário, suportando até 12.500.000 Nm, o que os torna adequados para aplicações pesadas, como siderurgias, operações mineiras e turbinas de alta potência. O design robusto apresenta dentes de engrenagem interligados que proporcionam um contacto direto metal-metal, garantindo uma deflexão de torção mínima. Este design permite que os acoplamentos de engrenagens transfiram energia de forma fiável, mesmo sob cargas extremas, tornando-os ideais para ambientes onde o binário elevado é essencial.

Acoplamentos de grelha

Os acoplamentos de grelha são concebidos para a transmissão de binários moderados, normalmente até 70.000 Nm. São ideais para aplicações industriais gerais, como bombas, compressores e sistemas HVAC. O elemento de grelha flexível dentro destes acoplamentos distribui as cargas uniformemente pelo acoplamento, o que ajuda a reduzir os picos de tensão durante as mudanças súbitas de carga. Esta caraterística não só ajuda na transmissão do binário, como também melhora a capacidade do acoplamento para absorver choques e vibrações.

Desempenho em aplicações industriais

Acoplamentos de engrenagens

O desempenho dos acoplamentos de engrenagens depende em grande medida de um alinhamento preciso. O desalinhamento pode levar ao desgaste prematuro dos dentes da engrenagem, necessitando de manutenção e lubrificação frequentes para mitigar a fricção e a acumulação de calor. Apesar da sua elevada capacidade de binário, os acoplamentos de engrenagens são menos eficazes no amortecimento das vibrações, especialmente a velocidades elevadas. Esta limitação pode afetar o bom funcionamento das máquinas, especialmente em aplicações que requerem rotação a alta velocidade.

Acoplamentos de grelha

Os acoplamentos de grelha apresentam um desempenho superior em termos de tolerância de desalinhamento e amortecimento de vibrações. Podem acomodar desvios angulares, paralelos e axiais de forma mais eficaz do que os acoplamentos de engrenagens, reduzindo a necessidade de um alinhamento rigoroso durante a instalação. A flexibilidade torsional do elemento de grelha permite-lhe absorver cargas de choque, protegendo assim a maquinaria ligada dos efeitos prejudiciais das mudanças súbitas de carga e das vibrações. Isto torna os acoplamentos de grelha particularmente vantajosos em aplicações com cargas variáveis e ciclos frequentes de arranque e paragem.

Considerações sobre a eficiência

Vários factores afectam a eficiência da transmissão do binário entre a grelha e os acoplamentos de engrenagens:

• Requisitos de manutenção: Os acoplamentos de engrenagens requerem lubrificação e inspeção regulares para manterem o seu desempenho, o que leva a custos de manutenção mais elevados e a um potencial tempo de inatividade. Em contrapartida, os acoplamentos de grelha exigem geralmente menos manutenção, uma vez que o elemento de grelha pode ser facilmente substituído sem desmontar os cubos.
• Durabilidade: Os acoplamentos de engrenagem oferecem uma elevada resistência ao desgaste, mas são susceptíveis de falhar se estiverem desalinhados. Os acoplamentos de grelha, com as suas capacidades de absorção de choques, tendem a ter uma vida útil mais longa devido à redução da tensão dos componentes.
• Gama de velocidades: Embora os acoplamentos de engrenagens sejam adequados para aplicações a alta velocidade, a sua eficácia é comprometida se o alinhamento não for exato. Os acoplamentos de grelha são optimizados para operações de velocidade moderada a alta, proporcionando um melhor controlo das vibrações e um desempenho global mais suave.
• Capacidade de binário: Os acoplamentos de engrenagens são excelentes em situações de binário ultra-elevado, o que os torna indispensáveis para a maquinaria industrial pesada. Os acoplamentos de grelha, apesar de suportarem um binário inferior, oferecem um desempenho equilibrado adequado a uma vasta gama de aplicações industriais gerais.
• Desempenho: A escolha entre acoplamentos de grelha e de engrenagem deve ser específica para cada aplicação. Os acoplamentos de engrenagens são ideais para condições de carga extrema, enquanto os acoplamentos de grelha são preferidos pela sua versatilidade, tolerância ao desalinhamento e capacidade de amortecimento de vibrações.
• Manutenção e eficiência: Os acoplamentos de rede requerem geralmente menos manutenção e oferecem uma maior eficiência em termos de facilidade de instalação e fiabilidade a longo prazo, particularmente em aplicações com cargas variáveis e requisitos de alta velocidade.

Tolerância de desalinhamento e controlo de vibrações

A tolerância de desalinhamento refere-se à capacidade de um acoplamento para lidar com desvios no alinhamento dos veios ligados. Esta caraterística é crucial para manter a eficiência operacional e evitar o desgaste prematuro ou falha dos componentes da máquina. O desalinhamento pode ocorrer de várias formas, incluindo desalinhamentos angulares, paralelos e axiais, cada um afectando o desempenho do acoplamento de forma diferente. Os acoplamentos de grelha são concebidos para lidar eficazmente com desalinhamentos angulares e paralelos, graças ao seu elemento de grelha metálica flexível que pode dobrar e flexionar para absorver o desalinhamento. Esta flexibilidade reduz a tensão nas máquinas ligadas e minimiza o risco de danos devido ao desalinhamento.

Os acoplamentos de grelha são excelentes no amortecimento de vibrações devido à sua estrutura de grelha flexível. Quando as vibrações são transmitidas através dos veios ligados, a grelha actua como um amortecedor, reduzindo essas vibrações. Esta capacidade é particularmente benéfica em aplicações com cargas variáveis e ciclos frequentes de arranque e paragem, como sistemas AVAC e transportadores, onde o controlo das vibrações é essencial para manter a estabilidade operacional e proteger o equipamento sensível.

Os acoplamentos de engrenagens, por outro lado, têm uma tolerância de desalinhamento limitada. A sua conceção rígida, com dentes de engrenagem interligados, necessita de um alinhamento preciso para funcionar bem. Pequenos desalinhamentos angulares e axiais podem ser acomodados, mas desvios significativos podem levar a um maior desgaste dos dentes da engrenagem, causando problemas de manutenção frequentes e potenciais falhas.

Devido à sua estrutura rígida, os acoplamentos de engrenagens são menos eficazes no amortecimento das vibrações do que os acoplamentos de grelha. Embora possam suportar operações a alta velocidade e transmitir um binário substancial, a falta de flexibilidade na sua conceção significa que é mais provável que as vibrações sejam transmitidas através do sistema, causando potencialmente instabilidade operacional e maior desgaste nas máquinas ligadas. Isto torna os acoplamentos de engrenagens menos adequados para aplicações em que o controlo das vibrações é uma prioridade.

Os acoplamentos de grelha são frequentemente preferidos nos sistemas AVAC porque oferecem uma tolerância superior ao desalinhamento e redução da vibração. A capacidade de acomodar desalinhamentos sem comprometer o desempenho garante que o sistema funciona de forma eficiente, reduzindo as necessidades de manutenção e prolongando a vida útil do equipamento.

Para maquinaria industrial pesada, como laminadores e equipamento mineiro, os acoplamentos de engrenagens são normalmente utilizados devido à sua elevada capacidade de transmissão de binário. No entanto, o alinhamento preciso é fundamental para evitar o desgaste excessivo e garantir um funcionamento fiável. São necessárias verificações de manutenção regulares e ajustes de alinhamento para manter o desempenho e evitar períodos de inatividade.

Aplicações industriais e adequação

Acoplamentos de grelha em aplicações industriais

Os acoplamentos de grelha são amplamente utilizados em vários contextos industriais porque são flexíveis, podem tolerar desalinhamentos e amortecem as vibrações. Estas caraterísticas tornam-nos adequados para várias aplicações:

Máquinas de fabrico

Na indústria transformadora, os acoplamentos de grelha são essenciais para o equipamento que passa por ciclos frequentes de arranque/paragem e cargas variáveis. Absorvem os choques e reduzem as vibrações, o que ajuda a manter os transportadores, misturadores e bombas estáveis e a durar mais tempo. Isto assegura um funcionamento suave e minimiza o tempo de inatividade causado por falhas mecânicas.

Sistemas HVAC

Nos sistemas AVAC, os acoplamentos de grelha são altamente valorizados pela sua capacidade de lidar com o desalinhamento e reduzir a vibração. Estes sistemas envolvem frequentemente configurações complexas com vários componentes rotativos, o que torna o alinhamento preciso um desafio. Os acoplamentos de grelha lidam eficazmente com ligeiros desalinhamentos, garantindo um funcionamento suave e menos manutenção.

Acoplamentos de engrenagens em aplicações industriais

Os acoplamentos de engrenagens, conhecidos pela sua elevada capacidade de transmissão de binário, são preferidos em aplicações industriais pesadas onde é essencial um forte desempenho:

Laminadores

Os trens de laminagem exigem acoplamentos que possam suportar binários extremos e operações a alta velocidade. Os acoplamentos de engrenagens são ideais para este ambiente devido à sua capacidade de transmitir um binário substancial com uma deflexão de torção mínima. No entanto, é necessário um alinhamento preciso para evitar o desgaste excessivo dos dentes das engrenagens, o que exige uma manutenção regular.

Equipamento mineiro

As operações mineiras envolvem maquinaria pesada que funciona em condições adversas e requer uma transmissão de binário fiável. Os acoplamentos de engrenagens fornecem a resistência e a durabilidade necessárias para suportar estes ambientes exigentes. A sua elevada capacidade de binário assegura uma transferência de potência eficiente, essencial para equipamentos como trituradores, transportadores e escavadoras.

Melhores práticas para a seleção de acoplamentos

A seleção do acoplamento certo para uma aplicação envolve a consideração de vários factores, incluindo a tolerância ao desalinhamento, a capacidade de binário e o controlo da vibração:

Flexibilidade e desalinhamento

Para aplicações onde o desalinhamento é comum, os acoplamentos de grelha são frequentemente a escolha preferida devido à sua flexibilidade superior. Isto é particularmente importante em ambientes onde o alinhamento exato é difícil de manter, tais como sistemas HVAC e maquinaria industrial geral.

Requisitos de binário

Em aplicações que requerem uma transmissão de binário elevado, como os laminadores e o equipamento mineiro, os acoplamentos de engrenagens são mais adequados. A sua conceção robusta pode suportar as cargas extremas e as velocidades elevadas típicas destes ambientes, embora exijam um alinhamento preciso e uma manutenção regular.

Controlo de vibrações

Quando o controlo das vibrações é uma prioridade, os acoplamentos de grelha oferecem vantagens significativas. A sua capacidade de absorver choques e reduzir vibrações torna-os ideais para aplicações com cargas variáveis e mudanças operacionais frequentes. Isto ajuda a proteger os componentes sensíveis da máquina e assegura um funcionamento mais suave.

Consideração da eficiência energética e da fiabilidade

A eficiência energética e a fiabilidade são factores críticos nas aplicações industriais. Os acoplamentos de grelha contribuem para a eficiência energética, reduzindo a vibração e o stress mecânico, o que leva a um menor consumo de energia e a uma maior vida útil do equipamento. Os seus requisitos de manutenção mais baixos também aumentam a fiabilidade, reduzindo o tempo de inatividade e os custos associados.

Os acoplamentos de engrenagens, embora ofereçam uma transmissão de binário elevado, requerem mais manutenção para garantir um desempenho fiável. A lubrificação regular e as verificações de alinhamento são essenciais para evitar o desgaste das engrenagens e manter a eficiência. Apesar destes requisitos, o seu design robusto garante que podem lidar com as tarefas industriais mais exigentes, proporcionando um desempenho fiável em aplicações pesadas.

Informações sobre aplicações específicas

Cada tipo de acoplamento oferece benefícios únicos adaptados a necessidades industriais específicas. Compreender estes benefícios e a forma como se alinham com os requisitos da aplicação é crucial para um ótimo desempenho e longevidade da maquinaria. Quer se dê prioridade à flexibilidade e ao controlo de vibrações com acoplamentos de grelha ou à elevada capacidade de binário com acoplamentos de engrenagem, a seleção do acoplamento certo assegura um funcionamento eficiente e fiável em vários contextos industriais.

Materiais avançados e inovações de design

Materiais utilizados nos acoplamentos de grelha

Os acoplamentos de grelha são normalmente feitos de aço de liga de alta resistência. Este material é escolhido pela sua excelente rigidez à torção, que é fundamental para transmitir o binário de forma eficiente, ao mesmo tempo que proporciona flexibilidade para absorver choques e vibrações, aumentando a capacidade do acoplamento para lidar com desalinhamentos e cargas dinâmicas.

Materiais utilizados em acoplamentos de engrenagens

Os acoplamentos de engrenagens são fabricados em aço de alta resistência, capaz de suportar as condições exigentes das aplicações de binário e velocidade elevados. Os dentes das engrenagens são fabricados para serem robustos e duradouros, assegurando que podem suportar as forças extremas envolvidas em operações industriais pesadas. Esta escolha de material proporciona a resistência e a durabilidade necessárias para manter o desempenho sob tensão mecânica significativa.

Inovações na conceção de acoplamentos de grelha

Os acoplamentos de grelha foram objeto de várias inovações de conceção com o objetivo de melhorar a sua eficiência e vida útil. Um avanço notável é a melhoria dos sistemas de lubrificação. A lubrificação melhorada reduz o atrito e o desgaste dos elementos da grelha, o que não só prolonga a vida útil do acoplamento como também melhora a sua eficiência operacional. Além disso, as inovações no design dos elementos da grelha, tais como a otimização da forma da grelha e da composição do material, melhoraram ainda mais a capacidade do acoplamento para absorver choques e reduzir vibrações.

Inovações de design em acoplamentos de engrenagens

Os recentes projectos de acoplamentos de engrenagens melhoraram os perfis dos dentes e os materiais utilizados. Os perfis dos dentes melhorados foram concebidos para distribuir a carga de forma mais uniforme pelos dentes da engrenagem, reduzindo o desgaste e prolongando a vida útil do acoplamento. A utilização de materiais avançados que oferecem melhor resistência ao desgaste e força também tem sido uma inovação fundamental. Estas melhorias ajudam os acoplamentos de engrenagens a manter as suas capacidades de transmissão de binário elevado, reduzindo simultaneamente a frequência da manutenção necessária.

Casos de utilização industrial e comparação de desempenho

Adequação da aplicação

Os acoplamentos de grelha toleram o desalinhamento e amortecem bem as vibrações, o que os torna adequados para várias aplicações industriais, sistemas AVAC e maquinaria que requer um binário moderado. A sua capacidade para lidar com desalinhamentos mais elevados e proporcionar um excelente amortecimento de vibrações torna-os ideais para sistemas em que o alinhamento de precisão é um desafio.

Os acoplamentos de engrenagens são excelentes em aplicações de alta velocidade e binário elevado, como laminadores e equipamento industrial de grandes dimensões, apresentando um desempenho excecional em ambientes com aceleração e desaceleração rápidas, embora sejam menos eficazes no amortecimento de vibrações.

Métricas de desempenho

A escolha entre acoplamentos de grelha e de engrenagem dependerá das necessidades específicas da aplicação. Os acoplamentos de grelha oferecem uma tolerância superior ao desalinhamento e amortecimento de vibrações, tornando-os adequados para uma vasta gama de utilizações industriais gerais. Os acoplamentos de engrenagens, com a sua elevada capacidade de binário, são mais adequados para ambientes exigentes que requerem um desempenho robusto em condições de alta velocidade e binário elevado.

Conformidade, normas e tendências emergentes

Visão geral da conformidade e das normas

O cumprimento das normas industriais é essencial para a fiabilidade e segurança dos acoplamentos de grelha e engrenagem. Estas normas abrangem normalmente especificações de materiais, precisão dimensional e critérios de desempenho, garantindo que os acoplamentos podem suportar as exigências operacionais de várias aplicações industriais.

Normas do sector

• Normas ISO: A Organização Internacional de Normalização (ISO) fornece diretrizes abrangentes para acoplamentos mecânicos, incluindo a ISO 14691 para acoplamentos de engrenagens. Estas normas especificam os requisitos relativos aos materiais, à conceção e aos ensaios para garantir que os acoplamentos podem funcionar de forma segura e eficiente.
• Normas API: O American Petroleum Institute (API) estabelece normas específicas para os acoplamentos utilizados na indústria do petróleo e do gás, como a API 610 para bombas centrífugas, que utilizam frequentemente acoplamentos de engrenagens.
• Normas AGMA: A Associação Americana de Fabricantes de Engrenagens (AGMA) fornece normas pormenorizadas para acoplamentos de engrenagens, centrando-se na conceção dos dentes das engrenagens, nas propriedades dos materiais e nos processos de fabrico.

Tendências emergentes na tecnologia de acoplamento

Avanços nos materiais

Os recentes avanços nos materiais melhoraram significativamente o desempenho e a durabilidade dos acoplamentos de grelha e de engrenagem. Os aços de liga de alta resistência à tração aumentam a densidade de potência e a resistência à fadiga dos acoplamentos de grelha, enquanto os materiais avançados, como os aços temperados e os revestimentos de superfície, melhoram a resistência ao desgaste e reduzem as necessidades de manutenção dos acoplamentos de engrenagem.

Inovações de design

As inovações de design estão a melhorar o desempenho dos acoplamentos. Os sistemas de lubrificação melhorados nos acoplamentos de grelha reduzem o atrito e o desgaste, prolongando a vida útil do acoplamento. Os acoplamentos de engrenagens beneficiam de perfis de dentes melhorados que distribuem as cargas de forma mais uniforme, reduzindo as concentrações de tensão e aumentando a durabilidade.

Foco na redução da vibração

A crescente ênfase na longevidade da maquinaria levou a um maior enfoque na redução da vibração no design do acoplamento. Os acoplamentos de grelha, conhecidos pelo seu excelente amortecimento das vibrações, estão a ser optimizados ainda mais, o que é crucial para as indústrias onde a redução das vibrações pode aumentar significativamente a vida útil e a fiabilidade do equipamento.

Monitorização e manutenção digital

As ferramentas de monitorização digital estão cada vez mais integradas nas estratégias de manutenção de acoplamentos. Estas ferramentas permitem a monitorização em tempo real do desempenho do acoplamento, permitindo a manutenção preditiva e a deteção precoce de potenciais problemas. Espera-se que esta tendência aumente a fiabilidade e a eficiência dos acoplamentos de rede e de engrenagem, minimizando o tempo de inatividade e os custos de manutenção.

Perspectivas comparativas

Ao escolher entre acoplamentos de grelha e de engrenagem, é essencial considerar os requisitos específicos da aplicação, incluindo a conformidade com as normas relevantes, os avanços dos materiais e as tendências emergentes nas tecnologias de conceção e manutenção. Os acoplamentos de grelha são ideais para aplicações que requerem uma elevada tolerância ao desalinhamento e redução da vibração, enquanto os acoplamentos de engrenagem são mais adequados para ambientes de alta velocidade e binário elevado.

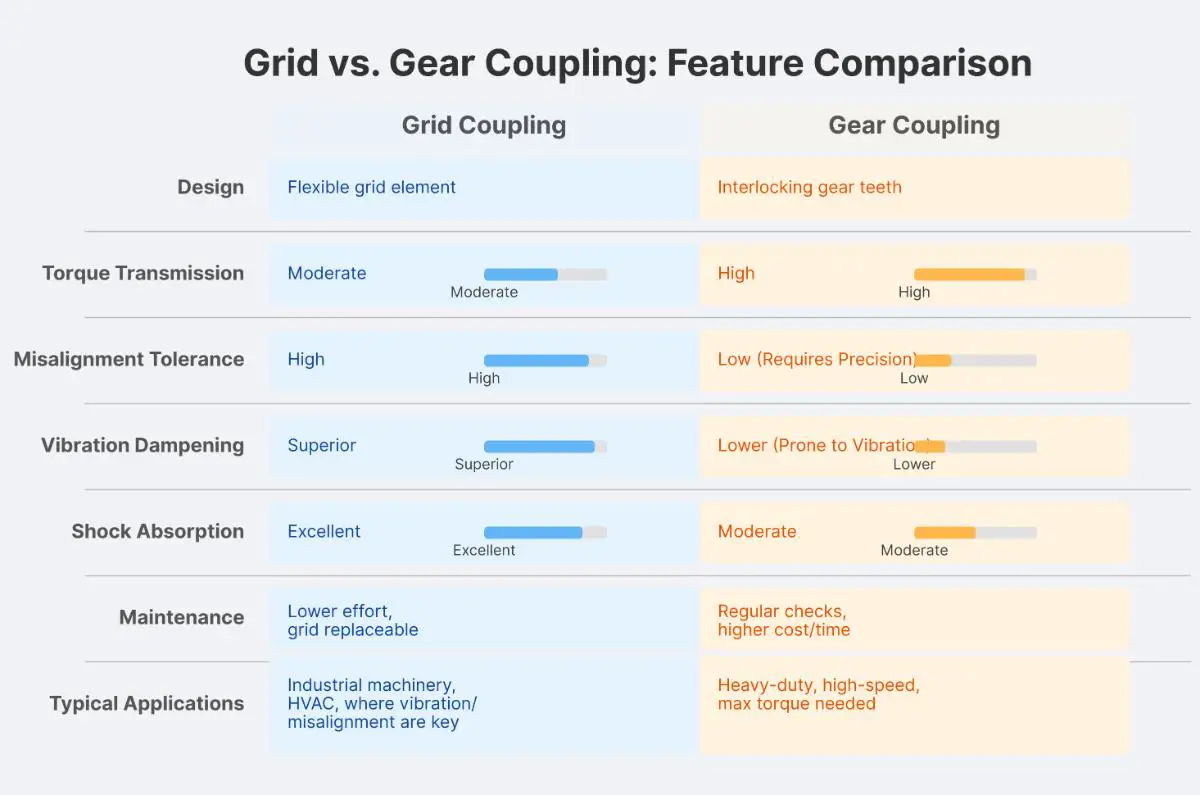

Quadro-resumo comparativo

Escolher o acoplamento correto para a sua aplicação industrial pode ser um desafio. Este guia analisa as principais diferenças entre os acoplamentos de grelha e de engrenagem, abrangendo o design, a transmissão de binário, a tolerância ao desalinhamento, o controlo de vibrações, a manutenção e as utilizações típicas.

Conceção e construção

• Acoplamento de grelha: Inclui um elemento de grelha metálica flexível alojado em dois cubos. Este design permite que a grelha se flexione e absorva energia, proporcionando uma excelente absorção de choques e amortecimento de vibrações.
• Acoplamento de engrenagens: Consiste em dentes de engrenagem interligados em dois cubos que se engrenam com dentes de engrenagem internos em duas mangas. Esta conceção rígida assegura uma transmissão precisa do binário, mas exige um alinhamento exato.

Transmissão de binário

• Acoplamento de grelha: Ideal para necessidades de binário moderado, suportando até 70.000 Nm. O elemento de grelha flexível distribui uniformemente as cargas, reduzindo as tensões de pico e melhorando a absorção de choques.
• Acoplamento de engrenagens: Capaz de suportar binários elevados, até 12.500.000 Nm. Os dentes das engrenagens interligados proporcionam um contacto direto metal-metal, assegurando uma transferência de potência fiável em aplicações pesadas.

Tolerância de desalinhamento

• Acoplamento de grelha: Excelente tolerância para desalinhamentos angulares e paralelos devido à elasticidade da grelha. Pode suportar desalinhamentos significativos sem degradação do desempenho.
• Acoplamento de engrenagens: Tolerância limitada ao desalinhamento. Requer um alinhamento preciso para evitar o desgaste dos dentes da engrenagem e evitar falhas, o que o torna menos adequado para aplicações com desalinhamento significativo.

Controlo de vibrações

• Acoplamento de grelha: Os acoplamentos de grelha são excelentes na redução das vibrações, graças ao seu elemento de grelha flexível que actua como amortecedor, protegendo as máquinas das cargas variáveis e dos ciclos frequentes de arranque e paragem.
• Acoplamento de engrenagens: Amortecimento mínimo das vibrações. Os dentes rígidos das engrenagens transmitem as vibrações através do sistema, podendo provocar instabilidade de funcionamento e um maior desgaste dos componentes ligados.

Requisitos de manutenção

• Acoplamento de grelha: A manutenção dos acoplamentos de grelha é económica. O elemento da grelha pode ser facilmente substituído sem desmontar os cubos, simplificando a manutenção e reduzindo o tempo de inatividade.
• Acoplamento de engrenagens: Custos de manutenção mais elevados. Requer lubrificação frequente e inspecções dos dentes das engrenagens para evitar o desgaste. A desmontagem é frequentemente necessária para uma manutenção completa, aumentando o tempo de inatividade.

Aplicações típicas

• Acoplamento de grelha: Os acoplamentos de grelha são perfeitos para sistemas AVAC, transportadores, bombas e maquinaria industrial em geral, especialmente quando é necessário absorção de choques, tolerância de desalinhamento e controlo de vibrações.
• Acoplamento de engrenagens: Adequado para laminadores, equipamento mineiro, sistemas de propulsão marítima e outras máquinas pesadas. Escolhido para ambientes que exigem uma transmissão de binário elevado e um desempenho duradouro em condições extremas.

Principais vantagens e limitações

• Acoplamento de grelha:
• Vantagens: Redução das vibrações, facilidade de manutenção, resistência ao desalinhamento.
• Limitações: Limites de binário mais baixos em comparação com os acoplamentos de engrenagens.
• Acoplamento de engrenagens:
• Vantagens: Extrema capacidade de binário, durabilidade em ambientes de alta velocidade.
• Limitações: Baixa tolerância ao desalinhamento, custos operacionais e de manutenção elevados.

Perguntas mais frequentes

Seguem-se as respostas a algumas perguntas frequentes:

Quais são as diferenças entre os acoplamentos de grelha e os acoplamentos de engrenagem?

Os acoplamentos de grelha e os acoplamentos de engrenagem diferem significativamente em termos de conceção, transmissão de binário, tolerância de desalinhamento, manutenção e adequação da aplicação.

Os acoplamentos de grelha consistem em dois cubos ligados por um elemento de grelha flexível feito de aço de mola ou aço inoxidável, oferecendo uma excelente flexibilidade de torção e absorção de choques. Esta conceção permite-lhes lidar eficazmente com desalinhamentos angulares e radiais, proporcionando um amortecimento superior das vibrações e um funcionamento mais suave a várias velocidades. São normalmente utilizados em aplicações em que a redução da vibração e a tolerância ao desalinhamento são cruciais, tais como maquinaria industrial e sistemas AVAC. Os acoplamentos de grelha também requerem menos manutenção, uma vez que a grelha pode ser substituída sem remover os cubos.

Os acoplamentos de engrenagem, por outro lado, apresentam dentes de engrenagem interligados montados em cubos separados ligados por um membro intermédio. São capazes de transmitir um binário mais elevado, o que os torna adequados para aplicações pesadas que exijam um alinhamento preciso. No entanto, os acoplamentos de engrenagens são menos tolerantes a desalinhamentos e mais propensos a vibrações do que os acoplamentos de grelha. Necessitam de manutenção regular para verificar o desgaste e os danos nos dentes das engrenagens, o que pode ser mais moroso e dispendioso. Os acoplamentos de engrenagens são ideais para aplicações de alta velocidade em que é essencial uma transmissão de binário máximo.

Que tipo de acoplamento é melhor para aplicações de alta velocidade?

Para aplicações de alta velocidade, os acoplamentos de engrenagens são geralmente mais adequados do que os acoplamentos de grelha. Os acoplamentos de engrenagem consistem em dentes de engrenagem interligados que proporcionam uma ligação rígida capaz de transmitir um binário muito elevado, o que é benéfico para manter o desempenho a velocidades de rotação mais elevadas. No entanto, requerem um alinhamento preciso e uma lubrificação regular para evitar problemas de desgaste excessivo e vibração.

Em contrapartida, os acoplamentos de grelha, embora excelentes na absorção de cargas de choque e no amortecimento de vibrações de torção, estão normalmente limitados a aplicações de velocidade moderada. Os seus elementos de grelha flexíveis podem entrar em ressonância ou desgastar-se prematuramente a RPMs muito elevadas, tornando-os menos estáveis para operações a alta velocidade.

Por conseguinte, para aplicações industriais de alta velocidade, os acoplamentos de engrenagens superam os acoplamentos de grelha devido à sua conceção rígida e capacidade de velocidade mais elevada, embora exijam mais manutenção. Para as aplicações de velocidade mais elevada, considere acoplamentos especializados como os acoplamentos de disco ou de diafragma para um desempenho ótimo.

Como é que os acoplamentos de grelha reduzem a vibração em comparação com os acoplamentos de engrenagem?

Os acoplamentos de grelha reduzem as vibrações de forma mais eficaz do que os acoplamentos de engrenagem devido à sua conceção única, que incorpora uma grelha metálica flexível. Esta grelha, normalmente feita de aço para molas ou aço inoxidável, funciona como um amortecedor, flectindo-se para absorver e distribuir a energia do impacto. Esta flexibilidade de torção amortece as vibrações e lida com cargas flutuantes, melhorando o desempenho geral e a fiabilidade das máquinas ligadas. Em contraste, os acoplamentos de engrenagens, que dependem do engrenamento dos dentes das engrenagens para a transmissão do binário, são menos eficazes no amortecimento das vibrações e requerem um alinhamento preciso para evitar um maior desgaste e problemas de vibração. Por conseguinte, para aplicações em que o controlo das vibrações é fundamental, os acoplamentos de grelha são a escolha preferida.

Qual o desalinhamento que cada tipo de acoplamento pode tolerar?

Os acoplamentos de grelha são conhecidos pela sua elevada tolerância ao desalinhamento, tanto angular como paralelo. São concebidos com elementos de grelha metálica flexíveis que lhes permitem acomodar desalinhamentos significativos sem comprometer o desempenho. Isto torna-os adequados para aplicações em que o alinhamento exato do veio é um desafio ou em que pode ocorrer desalinhamento durante o funcionamento.

Por outro lado, os acoplamentos de engrenagem, com a sua conceção de dentes de engrenagem interligados, têm uma menor tolerância ao desalinhamento. Só podem suportar pequenos desvios de alinhamento, principalmente através do coroamento dos dentes. Esta flexibilidade limitada significa que os acoplamentos de engrenagens requerem um alinhamento preciso para funcionarem eficazmente e são mais propensos ao desgaste e a potenciais falhas se o desalinhamento exceder os seus níveis de tolerância.

Que factores influenciam a eficiência da transmissão do binário nestes acoplamentos?

A eficiência da transmissão de binário nos acoplamentos de grelha e engrenagem é influenciada por vários factores. A compensação do desalinhamento desempenha um papel fundamental; os acoplamentos de grelha lidam bem com o desalinhamento angular e paralelo através dos seus elementos de grelha flexíveis, reduzindo o atrito e a perda de energia. Em contrapartida, os acoplamentos de engrenagens, apesar de poderem tolerar pequenos desalinhamentos, sofrem um maior atrito nestas condições, o que leva a perdas de eficiência.

A flexibilidade de torção é outro fator-chave. Os acoplamentos de grelha proporcionam um amortecimento torsional moderado, o que ajuda a preservar a eficiência durante as alterações de carga dinâmica, atenuando a ressonância e as sobrecargas transitórias. Os acoplamentos de engrenagens, sendo torcionalmente rígidos, podem amplificar as cargas de choque, aumentando os riscos de dissipação de energia em sistemas com exigências de binário variável.

O atrito e a perda de energia são também cruciais. Os acoplamentos de grelha, que utilizam grelhas elastoméricas ou metálicas, apresentam geralmente um menor atrito de deslizamento em comparação com a engrenagem dos acoplamentos de engrenagem, que dependem do contacto lubrificado entre os dentes da engrenagem. Isto pode resultar numa eficiência reduzida devido a factores como as alterações de viscosidade do lubrificante ou a contaminação ao longo do tempo.

Existem normas ISO específicas a considerar na seleção de acoplamentos mecânicos?

Sim, existem normas ISO específicas que devem ser tidas em conta na seleção de acoplamentos mecânicos para utilização industrial, nomeadamente para os acoplamentos de grelha e de engrenagem.

Para os acoplamentos de engrenagens, a ISO 14691:2008 e a ISO 10441:2007 são altamente relevantes. A ISO 14691:2008 abrange acoplamentos de uso geral, incluindo acoplamentos de engrenagens, especificando a tolerância de alinhamento, a transmissão de binário e os limites de velocidade adequados para indústrias como a petrolífera e petroquímica. A norma ISO 10441:2007 aborda os acoplamentos para fins especiais para máquinas de alta velocidade ou de grande escala, dando ênfase à fiabilidade e ao funcionamento contínuo, o que a torna essencial para aplicações que requerem um binário elevado e um alinhamento preciso.

Os acoplamentos de grelha, embora não sejam regidos por uma norma ISO específica, estão frequentemente alinhados com os princípios delineados na norma ISO 14691 relativamente ao alinhamento e à capacidade de carga. Os fabricantes podem seguir estas diretrizes para garantir o desempenho e a fiabilidade.
