Flange de face plana versus flange de face elevada: Qual é a diferença?

Quando se trata de sistemas de tubagem, a escolha do tipo de flange correto pode ter um impacto significativo no desempenho e na durabilidade. Para os profissionais de nível intermédio que navegam nas complexidades da seleção de flanges, é crucial compreender as diferenças entre flanges de face plana e de face saliente. Esses dois tipos de flanges têm finalidades distintas e são adequados para diferentes aplicações, especialmente em termos de manuseio de pressão e compatibilidade de juntas. Neste artigo, iremos aprofundar as especificidades das flanges de face plana e de face saliente, explorando as suas definições, caraterísticas principais, aplicações comuns e os prós e contras associados a cada uma. No final, você terá uma compreensão clara de qual tipo de flange é mais adequado para ambientes de alta pressão e outras considerações críticas. Está pronto para descobrir os detalhes que podem aumentar ou diminuir a eficiência do seu sistema de tubulação? Vamos mergulhar.

Compreender os tipos de flanges

Diferenças estruturais e de conceção

As flanges são componentes essenciais nos sistemas de tubagem, servindo como pontos de ligação para tubos, válvulas, bombas e outros equipamentos. Dois dos tipos de flanges mais utilizados são a flange de face plana (FF) e a flange de face elevada (RF). Compreender as suas diferenças estruturais e de conceção é crucial para selecionar a flange adequada para aplicações específicas.

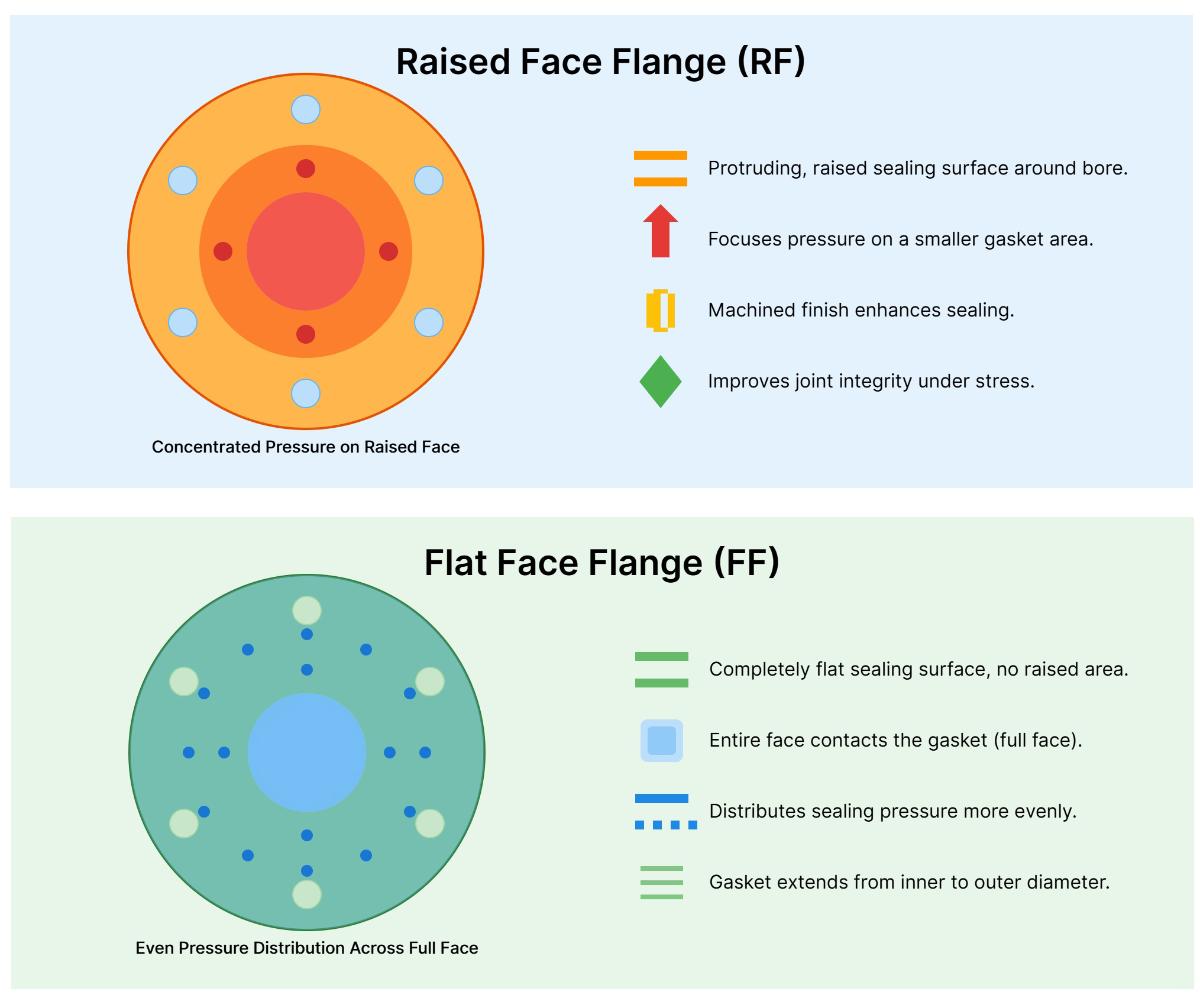

Flange de face elevada (RF)

Uma flange de face elevada tem uma área saliente à volta do furo do tubo, criando uma superfície de vedação elevada. Esta conceção concentra a pressão de vedação numa área mais pequena, melhorando a integridade da junta sob tensão. A secção elevada é normalmente maquinada com um acabamento específico para melhorar o desempenho da vedação da junta.

Flange de face plana (FF)

Em contrapartida, a flange de face plana tem uma superfície de vedação completamente plana, sem quaisquer secções elevadas. Toda a face da flange entra em contacto com a junta, que se estende desde o diâmetro interior da flange até ao seu diâmetro exterior. Este design garante uma área de vedação de face inteira, distribuindo a pressão de vedação de forma mais uniforme.

Tipos de juntas e mecanismos de vedação

A escolha da junta e a sua interação com a conceção da face da flange têm um impacto significativo no desempenho da vedação e na fiabilidade da ligação.

Flanges de face elevada

As flanges de face elevada utilizam normalmente juntas do tipo anel que se encaixam com precisão na face elevada. A junta toca apenas na superfície elevada, concentrando a pressão de vedação e reforçando a vedação. Este design é particularmente eficaz em aplicações de alta pressão e alta temperatura, onde uma vedação robusta é fundamental para evitar fugas.

Flanges de face plana

As flanges de face plana requerem juntas de face inteira que cubram toda a superfície da flange. A maior área de contacto resulta numa pressão de vedação mais distribuída, tornando esta conceção adequada para aplicações em que o material da flange ou da junta possa ser frágil ou menos compressível. As juntas de face inteira são ideais para sistemas de baixa pressão e ambientes onde é necessária uma distribuição uniforme da pressão para evitar danificar a flange ou a junta.

Adequação à pressão e à temperatura

A escolha entre flanges de face saliente e flanges de face plana depende significativamente das condições de pressão e temperatura.

Flanges de face elevada

As flanges de face elevada são concebidas para suportar condições de pressão e temperatura médias a elevadas. A pressão de vedação concentrada fornecida pela face elevada garante uma vedação estanque, mesmo em condições operacionais exigentes. Estas flanges são normalmente utilizadas em sectores como o petróleo e o gás, o processamento químico e a produção de energia, onde a integridade do sistema e a prevenção de fugas são fundamentais.

Flanges de face plana

As flanges de face plana são mais adequadas para aplicações de baixa pressão e baixa temperatura. A distribuição uniforme da pressão de vedação através da junta de vedação de face inteira torna-as ideais para sistemas que utilizam materiais frágeis como o ferro fundido ou metais mais macios como o cobre. As aplicações típicas incluem tratamento de água, sistemas AVAC e outros ambientes de baixa pressão onde o risco de danos na flange ou na junta deve ser minimizado.

Compatibilidade de materiais

A correspondência dos materiais das flanges com os seus desenhos garante uma ligação duradoura e fiável.

Flanges de face elevada

As flanges de face elevada são normalmente fabricadas a partir de materiais dúcteis, como o aço-carbono, o aço inoxidável e o aço-liga. Estes materiais podem tolerar a tensão localizada exercida pela face elevada e pela junta, tornando-os adequados para ambientes de elevada tensão.

Flanges de face plana

As flanges de face plana são mais compatíveis com materiais frágeis como o ferro fundido e metais mais macios como o cobre. O design da face plana distribui a pressão de vedação uniformemente, reduzindo o risco de fissuras ou danos na flange ou na junta.

Normas de instalação e fabrico

A instalação correta e o cumprimento das normas de fabrico são cruciais para ligações de flange seguras e eficazes.

Flanges de face elevada

A instalação de flanges de face saliente requer uma correspondência precisa entre as dimensões da junta e da face saliente para garantir uma distribuição uniforme da pressão durante o aparafusamento. Estas flanges estão em conformidade com normas como a ASME B16.5 e B16.47, que especificam as dimensões, tolerâncias e materiais adequados para projectos de face saliente.

Flanges de face plana

As flanges de face plana envolvem o contacto direto entre a face plana da flange e a junta de vedação de face inteira, simplificando o alinhamento mas exigindo uma planicidade cuidadosa da superfície. São normalmente fabricadas de acordo com normas como a ASME B16.1 e B16.5, garantindo a consistência das dimensões e das propriedades dos materiais.

A compreensão destas diferenças garante uma seleção adequada das flanges, contribuindo para sistemas de tubagem mais seguros e fiáveis, com custos reduzidos de fugas e manutenção.

Flange de face elevada: Um olhar aprofundado

Definição e principais caraterísticas

Uma flange de face elevada é um tipo de flange com uma superfície maquinada que é elevada acima do círculo de aparafusamento da flange. Este design concentra a pressão numa área mais pequena, aumentando a capacidade de conter pressões mais elevadas e melhorando a compressão da junta, reforçando assim a vedação. As flanges de face elevada são preferidas em aplicações que exigem capacidades de vedação robustas, particularmente em ambientes de alta pressão. A secção elevada é estrategicamente concebida para melhorar a compressão da junta, reforçando assim a vedação.

Aplicações comuns e utilização em tubagens

As flanges de face saliente são parte integrante das indústrias em que os sistemas de tubagem estão sujeitos a tensões e pressões elevadas. São predominantes em sectores como o petróleo e o gás, o processamento químico e a produção de energia. Estas flanges são utilizadas em aplicações onde a prevenção de fugas é crucial, como em tubagens de alta pressão e sistemas que lidam com substâncias voláteis. A sua conceção permite-lhes lidar com várias condições de temperatura e pressão, tornando-as adequadas tanto para ambientes de alta como de baixa pressão.

Prós e contras da utilização de flanges de face elevada

Vantagens

• Capacidade de vedação melhorada: O design da face elevada concentra a pressão de vedação, aumentando a eficácia da vedação em condições de alta pressão.
• Resistência à erosão e à corrosão: A superfície elevada proporciona uma proteção adicional, aumentando a durabilidade em ambientes corrosivos.
• Versatilidade: As flanges de face elevada podem acomodar uma gama de tipos de juntas, incluindo macias, planas e semi-metálicas, tornando-as adaptáveis a várias aplicações.

Desvantagens

• Instalação complexa: Necessita de um alinhamento exato com as dimensões da junta, tornando a instalação mais complicada do que as flanges de face plana.
• Potencial de sobrecompressão: A pressão concentrada sobre a junta pode provocar uma sobrecompressão, nomeadamente se não for corretamente instalada, afectando a longevidade da junta.
• Considerações sobre os custos: As flanges de face elevada podem ser mais caras devido à sua conceção e aos requisitos de material, especialmente quando utilizadas com juntas de alto desempenho.

Flange de face plana: Análise detalhada

Definição e caraterísticas essenciais

Uma flange de face plana (FF) apresenta uma superfície de vedação completamente plana que se alinha ao nível do círculo do parafuso, assegurando um contacto total com a junta e a superfície de acoplamento.

Características principais

• Superfície de vedação plana: Toda a face da flange é plana, assegurando uma distribuição uniforme da pressão através da junta.
• Compatibilidade de materiais: Ideal para materiais frágeis, como ferro fundido, cobre, plásticos e materiais de baixa resistência, que podem ser danificados por tensões localizadas elevadas.
• Adequação da pressão: As flanges de face plana são mais adequadas para aplicações de baixa pressão devido à sua sensibilidade a cargas irregulares nos parafusos e a tensões de flexão.
• Tipos de juntas: Normalmente emparelhado com juntas macias de face inteira que cobrem toda a superfície da flange, assegurando uma pressão de vedação uniforme.
• Instalação: Requer um aparafusamento cuidadoso para evitar tensões de flexão, uma vez que a carga do parafuso actua diretamente sobre a superfície da flange.

Aplicações típicas em sistemas de tubagem

As flanges de face plana são normalmente utilizadas em ambientes de baixa pressão, onde os materiais envolvidos podem ser susceptíveis de se danificarem sob tensão elevada. São frequentemente encontradas em:

• Sistemas de tratamento de água: Incluindo condutas de água e de esgotos.
• Sistemas HVAC: Aplicações de aquecimento, ventilação e ar condicionado.
• Condutas de baixa pressão: Condutas de vapor, ar e gás natural.
• Ligações de equipamento: Bombas, válvulas e permutadores de calor em ambientes não críticos e de baixa pressão.

Vantagens e limitações das flanges de face plana

Benefícios

• Distribuição uniforme da pressão: A superfície de vedação plana assegura uma distribuição uniforme da pressão sobre a junta, reduzindo o risco de danos na flange ou na junta.
• Proteção dos materiais: Adequado para materiais frágeis, evitando a concentração de tensões em pequenas áreas.
• Eficiência de custos: A conceção mais simples conduz frequentemente a custos de fabrico mais baixos em comparação com as flanges de face saliente.

Limitações

• Restrições de pressão: Não recomendado para aplicações de alta pressão ou alta temperatura devido à incapacidade de concentrar eficazmente a pressão de vedação.
• Sensibilidade da instalação: Requer uma sequência precisa de aperto dos parafusos e controlo do binário para evitar a flexão da flange.
• Problemas de compatibilidade: Não deve ser combinado com flanges de face saliente, uma vez que isso pode levar a superfícies de vedação irregulares e potenciais fugas.

Análise comparativa com flange de face levantada

Considerações mecânicas e de conceção

O design da flange de face plana minimiza os momentos de flexão provocados pelo aperto dos parafusos, uma vez que toda a face da flange encaixa diretamente na junta e na flange de contrapartida. No entanto, o aperto desigual dos parafusos pode levar à flexão ou distorção, comprometendo a vedação. Isto é particularmente importante quando se trata de materiais frágeis, uma vez que a distribuição uniforme da pressão ajuda a evitar danos.

Porquê utilizar flanges de face plana?

As flanges de face plana são preferidas em cenários onde os materiais envolvidos são frágeis e onde a pressão é suficientemente baixa para minimizar o risco de deformação ou rebentamento. A sua conceção mais simples e o seu custo mais baixo tornam-nas atractivas para aplicações em que a integridade a alta pressão não é uma preocupação primordial.

Componentes chave em sistemas de flange

Componentes principais dos sistemas de flange

Os sistemas de flanges são cruciais nas redes de tubagens, permitindo a ligação de tubos, válvulas e outros equipamentos. Compreender os principais componentes destes sistemas é essencial para garantir o seu funcionamento eficaz e fiável.

Flanges para tubos

As flanges de tubos são os elementos primários que ligam os tubos entre si ou a outros componentes, como válvulas e bombas. Existem vários tipos, incluindo flanges de face plana (FF) e de face saliente (RF), cada uma concebida para aplicações e condições de pressão específicas.

• Flanges de face plana (FF): Estas flanges têm uma superfície de vedação plana, assegurando uma distribuição uniforme da pressão através da junta. São normalmente utilizadas em sistemas de baixa pressão com materiais frágeis como o ferro fundido ou o plástico.
• Flanges de face levantada (RF): Apresentam uma superfície elevada à volta do furo, concentrando a pressão de vedação numa área mais pequena. São adequados para aplicações de alta pressão, proporcionando uma vedação mais forte.

Juntas

As juntas são essenciais para a vedação entre flanges, evitando fugas no sistema de tubagem. A escolha da junta depende do tipo de flange e das condições de funcionamento do sistema.

• Juntas de vedação de face inteira: Utilizadas com flanges de face plana, estas juntas cobrem toda a superfície da flange, assegurando uma distribuição uniforme da pressão. São ideais para aplicações de baixa pressão.
• Juntas tipo anel: Concebidas para flanges de face saliente, estas juntas encaixam com precisão na superfície saliente, concentrando a pressão de vedação e melhorando a integridade da vedação em ambientes de alta pressão.

Aparafusamento

Os parafusos e as porcas fixam as flanges entre si, fornecendo a força de aperto necessária para manter a vedação criada pela junta. A seleção e a instalação dos parafusos são fundamentais para a fiabilidade da ligação da flange.

• Material dos parafusos: O material dos parafusos deve ser compatível com as flanges e as condições de funcionamento. Os materiais mais comuns incluem o aço-carbono, o aço inoxidável e o aço-liga.
• Especificações de binário: O binário de aperto correto é essencial para garantir que os parafusos fornecem a força de aperto adequada sem comprimir demasiado a junta ou danificar as flanges.

Análise comparativa: Flanges de Face Plana vs Flanges de Face Elevada

Compreender as diferenças entre flanges de face plana e de face saliente ajuda a selecionar os componentes certos para aplicações específicas.

Importância nos sistemas de tubagem

Tanto as flanges de face plana como as de face saliente desempenham um papel vital na garantia de ligações sem fugas em sistemas de tubagem. Permitem uma fácil montagem e desmontagem, o que é crucial para a manutenção e reparação. Ao compreender os principais componentes e as suas funções, os engenheiros podem conceber sistemas de tubagens mais eficientes e fiáveis, adaptados a requisitos operacionais específicos.

Papel das juntas nas ligações de flange

Importância das juntas para garantir a integridade da vedação

As juntas são essenciais para as ligações de flange, uma vez que evitam fugas e mantêm a integridade do sistema de tubagem. Preenchem pequenos espaços e imperfeições entre as faces da flange, formando uma barreira que mantém os fluidos ou gases no interior da tubagem. A eficácia de uma junta depende das propriedades do seu material, da compatibilidade com o tipo de flange e das condições operacionais que irá enfrentar.

Tipos de juntas adequadas para flanges de face elevada e de face plana

Juntas de vedação de face inteira

As juntas de face inteira cobrem toda a superfície da flange, incluindo os orifícios dos parafusos, e são normalmente utilizadas com flanges de face plana onde toda a face da flange entra em contacto com a junta. Este design garante uma distribuição uniforme da pressão pela superfície da junta, o que é crucial para manter a integridade da vedação em aplicações de baixa pressão.

• Vantagens: As juntas de vedação de face inteira permitem uma distribuição uniforme da pressão, reduzindo o risco de fugas. São fáceis de instalar e alinhar devido ao seu design de cobertura total.
• Limitações: Estas juntas não são geralmente adequadas para aplicações de alta pressão, uma vez que não têm a capacidade de concentrar eficazmente a pressão de vedação.

Juntas tipo anel

As juntas do tipo anel, também conhecidas como juntas de anel plano, são utilizadas com flanges de face elevada. Encaixam-se na parte elevada da flange, proporcionando uma área de vedação concentrada que aumenta a capacidade da junta para suportar pressões mais elevadas.

• Vantagens: A área de vedação concentrada das juntas do tipo anel ajuda-as a funcionar eficazmente em condições de alta pressão. São mais eficientes na criação de uma vedação estanque devido à menor área de contacto.
• Limitações: A instalação requer um posicionamento preciso para garantir que a junta está corretamente centrada na face elevada, o que pode ser mais complexo do que a instalação de uma junta de face inteira.

Juntas enroladas em espiral

As juntas enroladas em espiral são compostas por uma combinação de enrolamentos metálicos e materiais de enchimento. Oferecem excelente resiliência e adaptabilidade a condições de pressão e temperatura flutuantes, tornando-as adequadas para flanges de face elevada e de face plana em ambientes exigentes.

• Vantagens: Estas juntas proporcionam um desempenho de vedação superior devido à sua capacidade de se ajustarem à pressão e ao ciclo térmico. São versáteis e podem ser utilizadas numa vasta gama de aplicações.
• Limitações: As juntas enroladas em espiral são mais caras e requerem um manuseamento cuidadoso durante a instalação para evitar danos.

Considerações sobre a seleção do material da junta

A seleção do material de vedação adequado é essencial para garantir a integridade da vedação a longo prazo e a compatibilidade com a flange e as condições operacionais.

• Valores nominais de temperatura e pressão: O material da junta deve suportar a temperatura de funcionamento e a pressão do sistema. Materiais como grafite, PTFE e vários elastómeros são normalmente utilizados, cada um deles adequado a diferentes condições.
• Compatibilidade química: O material da junta deve ser resistente aos fluidos ou gases que irá encontrar. Por exemplo, o PTFE é altamente resistente ao ataque químico, o que o torna adequado para ambientes químicos agressivos.
• Propriedades mecânicas: O material deve ter as caraterísticas de compressibilidade e recuperação necessárias para manter uma vedação em condições de funcionamento variáveis. As juntas reforçadas com metal, como as juntas enroladas em espiral, proporcionam uma excelente resistência mecânica e durabilidade.

Melhores práticas para a instalação de juntas

A instalação correta das juntas é crucial para manter uma ligação de flange sem fugas. As práticas comuns incluem:

• Assegurar a limpeza das superfícies: Ambas as faces das flanges devem estar limpas e sem detritos ou danos para garantir uma vedação correta.
• Posicionamento correto da junta: A junta deve estar centrada na face da flange para garantir uma distribuição uniforme da pressão. O desalinhamento pode levar a fugas e à falha da junta.
• Aperto uniforme dos parafusos: Aperte os parafusos num padrão em estrela para distribuir a pressão uniformemente pela junta. O aperto excessivo ou desigual pode provocar a deformação da junta e reduzir a eficácia da vedação.
• Inspeção regular: A inspeção periódica das ligações das flanges e das juntas pode ajudar a identificar potenciais problemas antes que estes provoquem fugas ou falhas no sistema.

Ao compreender o papel das juntas e ao seguir as melhores práticas para a sua seleção e instalação, os engenheiros podem garantir a fiabilidade e a segurança das ligações de flange em vários sistemas de tubagem.

Análise comparativa de flanges de face levantada e de face plana

Conceção e superfície de vedação

Flange de face elevada (RF)

Uma flange de face elevada tem uma área elevada à volta do furo do tubo. Esta pressão concentrada aumenta a eficácia do vedante, aplicando mais força de compressão por unidade de área da junta, que é tipicamente um encaixe do tipo anel na superfície elevada.

Flange de face plana (FF)

A flange de face plana tem uma superfície de vedação completamente plana que se estende por toda a face da flange. A junta utilizada com as flanges FF é do tipo "full-face", cobrindo toda a superfície da flange, desde o diâmetro interior até ao diâmetro exterior. Este design assegura uma grande área de contacto entre a junta e a flange, distribuindo a pressão de vedação uniformemente por uma superfície mais ampla, o que é particularmente benéfico para aplicações que envolvam materiais frágeis.

Desempenho de vedação e classificações de pressão

Flange de face elevada

O design da face elevada permite pressões de vedação mais elevadas, tornando estas flanges adequadas para aplicações de média a alta pressão e alta temperatura. A pressão concentrada na junta reduz o risco de fugas, criando uma vedação mais controlada e robusta. Isto torna as flanges RF ideais para ambientes exigentes, onde a manutenção de uma vedação estanque é fundamental.

Flange de face plana

As flanges de face plana, com a sua ampla superfície de vedação, resultam numa menor pressão de vedação por unidade de área. Por conseguinte, são geralmente utilizadas em aplicações de baixa pressão e baixa temperatura. A distribuição uniforme da pressão de vedação ajuda a proteger os materiais frágeis de uma compressão excessiva, reduzindo o risco de danos tanto na flange como na junta.

Compatibilidade de materiais

Flange de face elevada

As flanges de RF são normalmente utilizadas com materiais robustos, como o aço-carbono, o aço inoxidável e o aço-liga. Estes materiais podem suportar as pressões e temperaturas mais elevadas associadas às aplicações de flanges de RF. As juntas utilizadas são frequentemente mais macias para se adaptarem à face elevada, garantindo uma vedação estanque.

Flange de face plana

As flanges FF são normalmente combinadas com materiais mais frágeis, como o ferro fundido e o cobre. O design da face plana evita a fissuração, distribuindo uniformemente a pressão pela junta. Isto torna as flanges FF mais seguras para estes materiais, evitando potenciais danos durante o funcionamento.

Aplicações e utilização industrial

Flange de face elevada

Indústrias como a do petróleo e gás, processamento químico e produção de energia utilizam normalmente flanges de face saliente para contenção de alta pressão. A sua forte vedação sob tensão torna-as ideais para condições críticas em que a prevenção de fugas é essencial.

Flange de face plana

As flanges de face plana são normalmente utilizadas em aplicações industriais de baixa pressão, como o tratamento de água e os sistemas AVAC. A sua compatibilidade com materiais frágeis como o ferro fundido e o cobre torna-os ideais para sistemas em que as tensões mecânicas são menores e a ductilidade é mais crítica.

Instalação e normas

Flange de face elevada

A instalação de flanges RF requer um alinhamento cuidadoso para garantir que a face elevada corresponde ao perfil da junta, proporcionando uma distribuição uniforme da pressão. Normas como a ASME B16.5 e B16.47 regem as suas dimensões e tolerâncias, garantindo consistência e fiabilidade em aplicações de alta pressão.

Flange de face plana

A instalação das flanges FF é um pouco mais simples, uma vez que a face plana da flange entra em contacto direto com a junta de vedação de face inteira, exigindo um alinhamento menos preciso. As flanges FF estão em conformidade com as normas ASME B16.1 e B16.5, com dimensões e tolerâncias específicas adequadas para aplicações de baixa pressão.

Resumo comparativo

Critérios para seleção de flanges

Factores-chave que influenciam a escolha da flange

A seleção do tipo de flange adequado para uma aplicação específica envolve vários critérios críticos. A compreensão destes factores garante um desempenho ótimo e a longevidade do sistema de tubagem.

Requisitos de pressão e temperatura

As condições de pressão e temperatura do sistema são as principais considerações ao selecionar um tipo de flange. As flanges de face elevada (RF) são concebidas para lidar com ambientes de média a alta pressão, tornando-as adequadas para aplicações como oleodutos e gasodutos e fábricas de processamento químico. O design de face elevada concentra a pressão de vedação, aumentando a capacidade da junta para suportar tensões mais elevadas. Em contrapartida, as flanges de face plana (FF) são mais adequadas para sistemas de baixa pressão, como aplicações de tratamento de água e AVAC. A distribuição uniforme da pressão de vedação através da junta de vedação de face inteira evita danos em materiais frágeis, tornando as flanges FF ideais para estes cenários.

Compatibilidade de materiais

É crucial fazer corresponder o material da flange aos requisitos da aplicação, uma vez que as flanges de RF são normalmente fabricadas com materiais robustos como o aço-carbono, o aço inoxidável e o aço-liga, que podem suportar pressões e temperaturas elevadas. Estes materiais são selecionados pela sua durabilidade e resistência à corrosão e à erosão em condições exigentes. As flanges FF, por outro lado, são frequentemente utilizadas com materiais frágeis, como o ferro fundido e o cobre. A superfície de vedação plana assegura que a pressão é distribuída uniformemente, minimizando o risco de fissuras ou danos. A seleção do material correto ajuda a evitar falhas nas flanges e garante um funcionamento fiável.

Seleção de juntas

O tipo de junta utilizado com a flange é outro fator crítico. As flanges RF utilizam normalmente juntas do tipo anel que se encaixam com precisão na face levantada, proporcionando uma área de vedação concentrada essencial para aplicações de alta pressão. As flanges FF requerem juntas de face inteira que cobrem toda a superfície da flange. Este design garante uma distribuição uniforme da pressão de vedação, tornando as juntas de face inteira adequadas para ambientes de baixa pressão. Além disso, as juntas enroladas em espiral, combinando enrolamentos metálicos e materiais de enchimento, oferecem flexibilidade e resiliência, tornando-as adequadas para flanges RF e FF em condições variáveis.

Efeitos sobre o desempenho do sistema e as necessidades de manutenção

Eficiência de vedação

A eficiência da vedação é crucial para o desempenho do sistema, e as flanges RF, com a sua pressão de vedação concentrada, oferecem uma maior eficiência, reduzindo o risco de fugas em aplicações de alta pressão. As flanges FF, com o seu design de junta de vedação de face completa, proporcionam uma vedação adequada para sistemas de baixa pressão, mas podem não ter um desempenho tão bom em condições de tensão mais elevadas.

Considerações sobre manutenção

As necessidades de manutenção variam significativamente entre as flanges RF e FF. As flanges RF, devido ao seu design robusto e maior eficiência de vedação, requerem geralmente uma manutenção menos frequente, mas a instalação e o alinhamento precisos são cruciais para evitar a sobrecompressão da junta e garantir a longevidade. As flanges FF, embora mais fáceis de instalar, necessitam de um aperto cuidadoso dos parafusos para evitar tensões de flexão e manter a integridade da vedação. As inspecções regulares e a gestão adequada do binário dos parafusos são essenciais para evitar fugas e garantir um funcionamento fiável.

Cumprimento das normas da indústria

A conformidade com as normas da indústria garante que as flanges cumprem os critérios de segurança e desempenho necessários. As flanges RF estão em conformidade com normas como a ASME B16.5 e B16.47, que especificam dimensões, tolerâncias e materiais adequados para aplicações de alta pressão. As flanges FF aderem a normas como a ASME B16.1 e B16.5, assegurando a consistência em ambientes de baixa pressão. Compreender e seguir essas normas é fundamental para a operação segura e eficaz das conexões de flange.

Considerações sobre a aplicação prática

Ao selecionar um tipo de flange, considere os requisitos operacionais específicos e as restrições da aplicação. Para sistemas de alta pressão que requerem um desempenho de vedação robusto, as flanges RF são a escolha preferida. Para aplicações de baixa pressão que envolvam materiais frágeis, as flanges FF oferecem uma solução mais segura e económica. Além disso, considere a facilidade de instalação e as necessidades de manutenção para garantir a fiabilidade e eficiência a longo prazo do sistema de tubagem.

Perguntas mais frequentes

Seguem-se as respostas a algumas perguntas frequentes:

Quais são as diferenças entre flanges de face saliente e flanges de face plana?

As flanges de face elevada e de face plana diferem principalmente no seu design, superfície de vedação e adequação da aplicação. As flanges de face plana têm uma superfície lisa e uniforme que contacta com toda a junta, assegurando uma grande área de vedação. Este design é ideal para aplicações de baixa pressão, como sistemas de tratamento de água e AVAC, e é adequado para ligações que envolvam materiais frágeis como ferro fundido, cobre ou plásticos devido à distribuição uniforme da pressão.

Em contraste, as flanges de face elevada apresentam uma superfície elevada onde assenta a junta, proporcionando uma área de vedação mais pequena. São mais versáteis, capazes de suportar pressões mais elevadas e são normalmente utilizadas numa vasta gama de aplicações industriais, incluindo condutas de alta pressão.

O custo e o alinhamento também diferem: as flanges de face plana são geralmente mais fáceis de alinhar e mais económicas, enquanto as flanges de face elevada podem ser mais difíceis de alinhar e potencialmente mais caras. A escolha entre estas flanges depende dos requisitos da aplicação, incluindo níveis de pressão, compatibilidade de materiais e considerações de custo.

Que tipo de flange é adequado para aplicações de alta pressão?

Para aplicações de alta pressão, as flanges de face elevada são as mais adequadas. O seu design apresenta uma superfície de junta elevada que concentra a pressão numa área mais pequena, melhorando a eficácia do vedante sob grande tensão. Isto torna-as ideais para sistemas que funcionam em classes de pressão mais elevadas (150 lbs e superiores). As flanges de face elevada são normalmente utilizadas em indústrias como a do petróleo e gás, processamento químico e refinarias, onde a capacidade de manter uma vedação robusta em condições extremas é fundamental. Por outro lado, as flanges de face plana são geralmente utilizadas para aplicações de baixa pressão e não são recomendadas para sistemas de alta pressão devido à sua menor concentração de pressão na junta.

Como é que as juntas afectam o desempenho das flanges?

As juntas são parte integrante do desempenho das ligações de flange, servindo como elemento de vedação que evita fugas e assegura a integridade da junta. A interação entre as juntas e as flanges, quer sejam de face plana (FF) ou de face saliente (RF), desempenha um papel significativo na determinação da eficácia global da vedação.

Nas flanges RF, a área elevada à volta da superfície de assentamento da junta permite que esta se comprima mais eficazmente, proporcionando um melhor desempenho de vedação sob pressões mais elevadas. Este design ajuda a acomodar juntas metálicas e semi-metálicas, que requerem superfícies de flange mais suaves para um desempenho ótimo. Consequentemente, as flanges RF são preferidas em aplicações de alta pressão onde a precisão e o mínimo de fugas são cruciais.

Por outro lado, as flanges FF, com uma superfície plana, são normalmente utilizadas em aplicações de baixa pressão. Embora as juntas não metálicas possam funcionar bem com flanges FF devido à sua natureza indulgente relativamente ao acabamento da superfície, existe um maior risco de fuga da junta se o alinhamento ou o acabamento da superfície forem inadequados.

Que factores devem ser considerados ao selecionar um tipo de flange para uma aplicação específica?

Ao selecionar um tipo de flange para uma aplicação específica, é necessário ter em conta vários factores para garantir a compatibilidade, segurança e eficiência. Em primeiro lugar, o tipo e o design da flange são cruciais. As flanges de face plana são geralmente utilizadas em aplicações de baixa pressão com juntas, enquanto as flanges de face elevada oferecem melhores capacidades de vedação para ambientes de alta pressão. O tamanho da flange, incluindo o diâmetro exterior, a espessura, o diâmetro do círculo dos parafusos, o tamanho do tubo e o tamanho nominal do furo, deve corresponder aos requisitos do sistema de tubagem.

A seleção do material é outro fator-chave, uma vez que tem de suportar a temperatura da aplicação e as condições ambientais, como a resistência à corrosão. Os materiais comuns incluem aço, aço inoxidável e ligas especializadas. A classe de pressão do flange deve estar alinhada com os requisitos de pressão do sistema para garantir a segurança e a eficiência operacional.

Normas como ANSI, DIN e JIS fornecem especificações que devem ser respeitadas para compatibilidade com outros componentes do sistema. Além disso, o padrão dos orifícios dos parafusos deve corresponder ao componente que está a ser fixado para garantir uma distribuição segura e uniforme da pressão.

Existem algumas dicas de manutenção para garantir a longevidade das ligações de flange?

Para garantir a longevidade das ligações de flange, quer sejam de face plana ou de face saliente, são essenciais várias práticas de manutenção. As inspecções regulares são cruciais para identificar sinais de corrosão, desgaste ou danos numa fase inicial. A utilização de detergentes suaves para limpeza e a aplicação de revestimentos protectores podem ajudar a evitar ferrugem e danos ambientais. As técnicas de aperto adequadas são importantes para evitar o aperto excessivo, que pode provocar danos nas flanges. Garantir a seleção e instalação corretas das juntas é vital para manter a integridade da vedação, uma vez que as juntas inadequadas podem causar fugas e desgaste prematuro. Além disso, lubrificar as flanges e armazenar as não utilizadas em áreas secas e ventiladas pode reduzir a fricção e evitar a corrosão, prolongando assim a sua vida útil. A monitorização consistente das condições de funcionamento para se manter dentro dos limites nominais também é necessária para evitar a degradação do material.

Pode fornecer estudos de caso ou exemplos de aplicações de flanges em diferentes indústrias?

As flanges são parte integrante de várias indústrias, cada uma exigindo tipos específicos com base nas suas necessidades de aplicação. Na indústria do petróleo e do gás, as flanges de face saliente (RF) são predominantemente utilizadas devido à sua capacidade de lidar com ambientes de alta pressão. Por exemplo, as flanges RF são essenciais nas refinarias, onde a manutenção da integridade da pressão é fundamental para evitar fugas e garantir a segurança. Estudos demonstraram que as anilhas de flange podem reduzir eficazmente as emissões fugitivas nestes ambientes de alta pressão.

No fabrico e na construção, as flanges de face plana (FF) são frequentemente preferidas para aplicações de baixa pressão. Estas flanges proporcionam uma superfície de vedação lisa, tornando-as ideais para sistemas em que a facilidade de manutenção e limpeza é uma prioridade. Um exemplo notável é a utilização de flanges FF em sistemas de tubagens industriais, onde os requisitos de baixa pressão fazem deles uma escolha económica e fiável.

Além disso, abordagens inovadoras no fabrico de aditivos, como o fabrico robótico de aditivos de grande formato (LFAM) da Caracol AM, demonstram a produção de flanges de elevado desempenho para ambientes exigentes no sector do petróleo e do gás. Estes avanços destacam a versatilidade e a natureza evolutiva das aplicações de flanges em todos os sectores.
