Acoplamiento con brida frente a acoplamiento rígido: ¿Cuál es la diferencia?

En el mundo de la ingeniería mecánica, elegir el acoplamiento adecuado puede marcar la diferencia a la hora de garantizar la eficacia y fiabilidad de su maquinaria. Pero cuando se trata de acoplamientos de brida y acoplamientos rígidos, ¿cómo saber cuál se adapta mejor a sus necesidades? Ambos tipos sirven para conectar ejes y transmitir par, pero tienen características distintas que los hacen adecuados para aplicaciones diferentes. En este artículo, profundizaremos en el diseño, el funcionamiento y las aplicaciones prácticas de los acoplamientos rígidos y de brida, destacando sus ventajas e inconvenientes. Al final, tendrá una idea clara de cuándo utilizar cada tipo y cómo se comparan en términos de rendimiento y coste. ¿Está preparado para descubrir las principales diferencias y tomar una decisión con conocimiento de causa? Empecemos.

Visión general del acoplamiento mecánico

Los acoplamientos mecánicos son componentes esenciales en aplicaciones industriales y de ingeniería, ya que conectan dos ejes giratorios para transferir potencia con eficacia.

Tipos de acoplamientos mecánicos

Existen varios tipos de acoplamientos mecánicos, cada uno diseñado para satisfacer unas necesidades operativas específicas. Dos tipos comunes son los acoplamientos de brida y los acoplamientos rígidos. Comprender su diseño, función y aplicación es crucial para seleccionar el acoplamiento adecuado para un sistema determinado.

Acoplamiento de brida

Los acoplamientos de brida constan de dos bridas, una unida a cada eje, atornilladas entre sí para crear una conexión segura. Este diseño permite un pequeño grado de flexibilidad, adaptándose a pequeños desajustes y vibraciones. Las aplicaciones más comunes incluyen bombas, motores y compresores.

Ventajas:

• Flexibilidad: Puede absorber ligeros desajustes y vibraciones, reduciendo el desgaste de la maquinaria.
• Facilidad de instalación: Relativamente sencillas de instalar y mantener, lo que las hace adecuadas para diversas aplicaciones.

Desventajas:

• Capacidad de par limitada: No son adecuados para aplicaciones de alto par debido a su naturaleza flexible.
• Posibilidad de aflojamiento: Las conexiones atornilladas pueden requerir apriete y mantenimiento periódicos.

Acoplamiento rígido

Los acoplamientos rígidos proporcionan una conexión sólida entre dos ejes sin permitir ninguna desalineación. Están diseñados para maximizar la transmisión de par y garantizar una alineación precisa de los ejes, por lo que son ideales para maquinaria de precisión y sistemas de alto par.

Ventajas:

• Transmisión de alto par: Ideal para aplicaciones que requieren una transmisión precisa y de alto par.
• Conexión sin vibraciones: Proporciona una conexión sólida y sin vibraciones, garantizando un funcionamiento estable.

Desventajas:

• Sin flexibilidad: Requiere ejes perfectamente alineados, lo que puede ser difícil de conseguir y mantener.
• Instalación compleja: Más complejo de instalar y alinear en comparación con los acoplamientos flexibles.

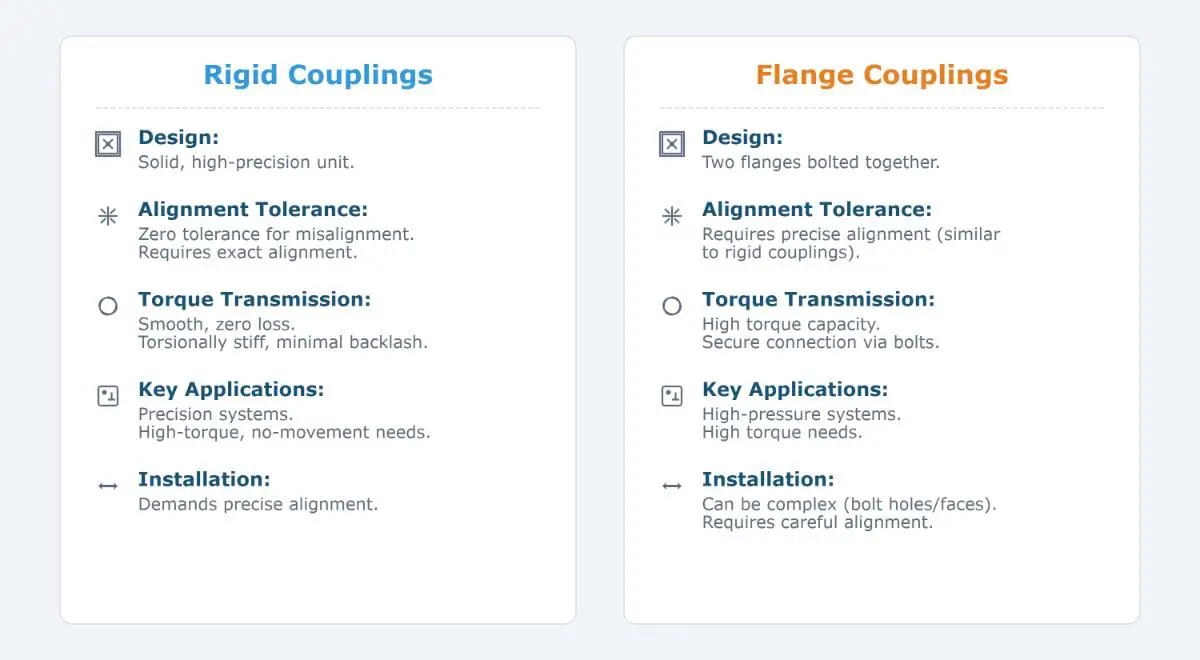

Principales diferencias entre los acoplamientos rígidos y con brida

Criterios de selección de los acoplamientos mecánicos

Tenga en cuenta los siguientes criterios a la hora de elegir entre acoplamientos con brida o rígidos:

• Tolerancia de desalineación: Si se prevén pequeñas desalineaciones, son preferibles los acoplamientos de brida.
• Requisitos de par: Para aplicaciones de par elevado con alineación precisa, los acoplamientos rígidos son ideales.
• Facilidad de instalación: Los acoplamientos de brida suelen ser más fáciles de instalar y mantener.

Diseño del acoplamiento de brida

Definición y función

Un acoplamiento de brida es un dispositivo mecánico utilizado para conectar dos ejes giratorios, garantizando una transmisión eficaz de la potencia. Este acoplamiento consta de dos bridas, una unida a cada extremo del eje, que se atornillan para proporcionar una conexión segura y desmontable que puede acomodar ligeras desalineaciones y vibraciones entre los ejes conectados.

Aplicaciones comunes

Los acoplamientos de brida se utilizan ampliamente en diversas aplicaciones industriales debido a su resistencia y capacidad para soportar presiones y pares elevados. Algunas aplicaciones comunes incluyen:

• Tuberías industriales: Los acoplamientos de brida son esenciales en las tuberías que transportan fluidos peligrosos o a alta presión, ya que garantizan conexiones estancas.
• Bombas y compresores: Se utilizan en sistemas de bombas y compresores donde pueden producirse ligeras desalineaciones, proporcionando flexibilidad y reduciendo la tensión en la maquinaria.
• Motores y cajas de cambios: En aplicaciones de automoción y maquinaria, los acoplamientos de brida se utilizan para conectar motores a cajas de cambios, adaptándose a vibraciones y desalineaciones.

Ventajas y desventajas

Ventajas

• Flexibilidad: Los acoplamientos de brida pueden absorber pequeñas desalineaciones y vibraciones, reduciendo el desgaste de la maquinaria conectada.
• Facilidad de mantenimiento: El diseño atornillado permite desmontar y volver a montar fácilmente, lo que facilita el mantenimiento y las inspecciones.
• Gran capacidad de carga: Pueden soportar elevados pares y cargas axiales, por lo que son adecuados para aplicaciones de gran resistencia.
• Resistencia a las fugas: En sistemas presurizados, los acoplamientos de brida proporcionan un sellado eficaz, evitando fugas y garantizando la seguridad.

Desventajas

• Instalación compleja: Se requiere una alineación precisa de los orificios de los pernos durante la instalación, lo que puede llevar mucho tiempo y requiere mano de obra cualificada.
• Potencial de aflojamiento: Las conexiones atornilladas pueden aflojarse con el tiempo debido a las vibraciones, por lo que requieren un apriete y mantenimiento periódicos.
• Mayor coste: Su complejo diseño y la necesidad de materiales resistentes y un mecanizado preciso hacen que su fabricación sea más cara que la de acoplamientos más sencillos.

Diseño de acoplamiento rígido

Definición y función

Los acoplamientos rígidos conectan dos ejes para que funcionen como una unidad. Principalmente transmiten el par y el movimiento de rotación con precisión. A diferencia de los acoplamientos elásticos, los rígidos no admiten ninguna desalineación entre los ejes conectados. Esto los hace perfectos para aplicaciones que exigen una alineación precisa y una gran rigidez torsional.

Características principales de los acoplamientos rígidos

• Materiales: Los acoplamientos rígidos suelen estar fabricados con materiales duraderos como el acero, el acero inoxidable y el aluminio. Estos materiales garantizan la resistencia y longevidad necesarias para soportar un par elevado y resistir la deformación.
• Elevada rigidez torsional: Una característica clave de los acoplamientos rígidos es su gran rigidez a la torsión. Esto significa que pueden resistir la torsión bajo carga, manteniendo su forma y garantizando un control preciso de los ejes conectados.
• Contragolpe cero: Los acoplamientos rígidos están diseñados para tener holgura cero, lo que significa que no hay juego entre los ejes conectados. Esta característica es esencial para mantener un movimiento de rotación constante y preciso.
• Gran capacidad de par: Estos acoplamientos pueden soportar cargas de par elevadas, por lo que son adecuados para aplicaciones pesadas y de alta precisión.

Tipos de acoplamientos rígidos

• Acoplamientos rígidos de una pieza: Se trata de unidades sólidas que pueden ser de tornillo prisionero o de abrazadera. Los acoplamientos con tornillos prisioneros fijan los ejes mediante tornillos prisioneros, mientras que los acoplamientos con abrazaderas utilizan tornillos para apretar alrededor de los ejes.
• Acoplamientos rígidos de dos piezas: Estos acoplamientos están divididos axialmente en dos partes, lo que facilita su montaje y desmontaje sin alterar la configuración existente. Cada mitad se sujeta al eje mediante tornillos.
• Discos retráctiles: Estos acoplamientos utilizan una superficie cónica para ejercer una fuerza hacia el interior del eje, creando una conexión segura cuando se aprietan.
• Acoplamientos rígidos con llave: Incluyen chaveteros y chavetas para impedir la rotación relativa entre el acoplamiento y el eje, proporcionando un mecanismo de bloqueo adicional.

Consideraciones sobre el diseño

• Alineación precisa del eje: Los acoplamientos rígidos requieren una alineación precisa de los ejes conectados. Cualquier desalineación puede provocar tensiones excesivas y daños potenciales en el acoplamiento y la maquinaria conectada.
• Instalación correcta: Los acoplamientos rígidos deben instalarse con cuidado para que la tensión se distribuya uniformemente. Esto suele implicar apretar los pernos por etapas para evitar tensiones desiguales y posibles deformaciones.
• Selección de materiales: La elección del material adecuado es crucial para garantizar que el acoplamiento pueda soportar las exigencias de funcionamiento, incluidos el par y las condiciones ambientales.

Comparación con los acoplamientos de brida

Aplicaciones comunes

Los acoplamientos rígidos se utilizan en diversas aplicaciones en las que la precisión y la transmisión de un par elevado son fundamentales:

• Maquinaria de precisión: En aplicaciones como máquinas CNC y husillos de alta velocidad, donde cualquier desalineación del eje puede provocar importantes problemas de funcionamiento.
• Equipos pesados: En sistemas que requieren una transmisión de par elevado, como reductores industriales y maquinaria pesada.
• Sistemas de alta presión: En aplicaciones donde el control preciso y la holgura cero son esenciales para mantener la integridad y el rendimiento del sistema.

Los acoplamientos rígidos son ideales para aplicaciones exigentes que requieren una gran rigidez torsional y una alineación precisa del eje, sin necesidad de flexibilidad. Su diseño robusto y la selección de materiales garantizan la durabilidad y un rendimiento fiable en diversos entornos industriales.

Normas de aplicación

Cuándo utilizar acoplamientos de brida

Flexibilidad en la alineación

Los acoplamientos de brida son ideales para aplicaciones en las que pueden producirse ligeras desalineaciones y vibraciones. Pueden absorber pequeñas desviaciones en la alineación, reduciendo el desgaste de la maquinaria conectada. Por ello, son idóneos para sistemas que puedan experimentar cambios de funcionamiento o en los que no pueda garantizarse una alineación perfecta.

Facilidad de mantenimiento

Para aplicaciones que requieren un mantenimiento regular, los acoplamientos con brida ofrecen una ventaja significativa gracias a su diseño atornillado. Se pueden desmontar y volver a montar fácilmente, lo que facilita las inspecciones y reparaciones rutinarias sin tiempos de inactividad significativos. Esta facilidad de mantenimiento es especialmente beneficiosa en sectores como la ingeniería naval, donde la accesibilidad puede ser complicada.

Aplicaciones de alta presión

Los acoplamientos de brida son ideales para sistemas de alta presión, como tuberías industriales y sistemas hidráulicos. Su diseño garantiza una conexión segura y a prueba de fugas, lo que es crucial para la manipulación de fluidos peligrosos o a alta presión. La capacidad de mantener un cierre hermético bajo presión aumenta la seguridad y fiabilidad en estas aplicaciones.

Cuándo utilizar acoplamientos rígidos

Requisitos de alineación precisos

Utilice acoplamientos rígidos cuando sea esencial una alineación precisa del eje. Proporcionan una conexión sólida y de alta precisión que no admite ninguna desalineación. Esto los hace ideales para maquinaria de precisión, como máquinas CNC y husillos de alta velocidad, en los que incluso pequeñas desalineaciones pueden provocar importantes problemas de funcionamiento.

Transmisión de alto par

En sistemas que requieren una transmisión de par elevada, los acoplamientos rígidos son la opción preferida. Su elevada rigidez torsional garantiza una transmisión eficaz del par sin pérdidas, lo que los hace adecuados para equipos pesados y aplicaciones de par elevado. Esta característica es esencial en cajas de engranajes industriales y maquinaria pesada, donde la transmisión fiable del par es primordial.

Aplicaciones sin holgura

Los acoplamientos rígidos son cruciales para las aplicaciones sin holgura, ya que garantizan un movimiento de rotación constante y preciso. Su diseño garantiza que no haya holgura entre los ejes conectados, manteniendo un movimiento de rotación constante y preciso. Esto es crucial en sistemas de alta precisión en los que cualquier grado de holgura puede comprometer el rendimiento y la precisión.

Casos de uso específicos en sistemas de alta presión y maquinaria de precisión

Sistemas de alta presión

En sistemas de alta presión, los acoplamientos con brida suelen ser la opción preferida por su capacidad para soportar grandes cargas y proporcionar conexiones a prueba de fugas. Por ejemplo, en oleoductos y gasoductos, los acoplamientos con brida garantizan que el sistema permanezca seguro a alta presión, evitando fugas y asegurando la integridad operativa.

Maquinaria de precisión

Los acoplamientos rígidos son esenciales en la maquinaria de precisión, donde se requiere una alineación exacta y una alta transmisión de par. En aplicaciones como brazos robóticos y líneas de producción automatizadas, los acoplamientos rígidos garantizan que todos los componentes se muevan en perfecta sincronía, manteniendo la precisión y eficiencia de todo el sistema.

Ingeniería naval

Las aplicaciones de ingeniería naval se benefician del uso de acoplamientos de brida por su flexibilidad y facilidad de mantenimiento. Su capacidad para absorber pequeñas desalineaciones y vibraciones los hace idóneos para su uso en motores y sistemas de propulsión, donde las condiciones de funcionamiento pueden variar.

Comparación de resultados

Transmisión de par

Tanto los acoplamientos de brida como los rígidos están diseñados para transmitir eficazmente el par entre dos ejes conectados. Los acoplamientos rígidos son especialmente conocidos por su capacidad para soportar cargas de par elevadas gracias a su conexión sólida e inflexible. Esta característica garantiza que no haya pérdida de par durante la transmisión, lo que los hace ideales para aplicaciones que requieren un suministro de par preciso.

Los acoplamientos de brida, aunque también son capaces de transmitir un par elevado, proporcionan una conexión ligeramente más flexible debido a su diseño atornillado. Esta flexibilidad puede ser beneficiosa en sistemas con cierto grado de desalineación o vibración. Sin embargo, la naturaleza atornillada de los acoplamientos de brida significa que, en determinadas condiciones, pueden requerir un apriete periódico para mantener una transmisión de par óptima.

Alineación del eje

Los acoplamientos rígidos requieren una alineación perfecta entre los ejes conectados, ya que cualquier desalineación puede provocar una tensión excesiva y un posible fallo. Esta necesidad de alineación precisa hace que los acoplamientos rígidos sean adecuados para aplicaciones en las que los ejes pueden alinearse con precisión y mantenerse alineados a lo largo del tiempo.

Los acoplamientos de brida, en cambio, admiten ligeras desalineaciones y vibraciones. Esta capacidad de absorber pequeñas desviaciones los hace más tolerantes en aplicaciones en las que es difícil conseguir una alineación perfecta. El diseño atornillado de los acoplamientos con brida también facilita la instalación y los ajustes de alineación, lo que puede ser una ventaja significativa en determinados entornos operativos.

Eficacia y fiabilidad en sistemas de alta presión

En los sistemas de alta presión, la eficacia y fiabilidad del acoplamiento son fundamentales. Los acoplamientos rígidos proporcionan una conexión fiable que puede soportar altas presiones y mantener la integridad del sistema. Su característica de juego cero garantiza que no haya holgura entre los ejes conectados, lo cual es crucial para mantener un control preciso en entornos de alta presión.

Los acoplamientos de brida, aunque también son fiables, ofrecen la ventaja añadida de poder soportar ligeras desalineaciones y vibraciones, que pueden ser habituales en sistemas de alta presión. El diseño atornillado de los acoplamientos con brida proporciona una conexión segura y a prueba de fugas, esencial para evitar fugas y mantener la presión del sistema. Esto hace que los acoplamientos con brida sean especialmente adecuados para aplicaciones como tuberías industriales y sistemas hidráulicos, donde es vital mantener un sellado hermético bajo presión.

Mantenimiento y montaje

Los requisitos de mantenimiento y montaje difieren significativamente entre los dos tipos de acoplamiento. Los acoplamientos rígidos, debido a su necesidad de alineación precisa, pueden ser más difíciles de instalar y mantener. Cualquier desalineación durante la instalación puede provocar problemas de funcionamiento, y garantizar que los ejes permanezcan perfectamente alineados a lo largo del tiempo puede requerir mantenimiento y ajustes periódicos.

Los acoplamientos de brida suelen ser más fáciles de montar y desmontar debido a su diseño atornillado. Esta facilidad de mantenimiento los hace más adecuados para aplicaciones en las que son necesarias inspecciones y reparaciones rutinarias. La capacidad de desmontar y volver a montar rápidamente los acoplamientos con brida puede reducir el tiempo de inactividad y facilitar el acceso a la maquinaria conectada para su mantenimiento.

Escenarios de aplicación

Los acoplamientos rígidos destacan en aplicaciones en las que una alineación precisa y una alta transmisión de par son cruciales, como en maquinaria de precisión y equipos pesados. Su sólido diseño garantiza que el par se transmita sin pérdidas, y la falta de flexibilidad significa que cualquier movimiento de rotación se controla con precisión.

Los acoplamientos de brida son más versátiles en aplicaciones en las que resulta beneficioso cierto grado de flexibilidad. Su capacidad para adaptarse a ligeras desalineaciones y vibraciones los hace adecuados para una gama más amplia de aplicaciones, incluidos los sistemas de alta presión y la maquinaria que experimenta cambios operativos. La facilidad de mantenimiento y montaje también hace que los acoplamientos de brida sean la opción preferida en entornos en los que la accesibilidad y el mantenimiento rutinario son consideraciones críticas.

Escenarios de aplicación detallados

Casos de uso industrial

En diversos entornos industriales, la elección entre acoplamientos de brida y rígidos influye significativamente en el rendimiento del sistema y en los requisitos de mantenimiento. Comprender los escenarios de aplicación específicos ayuda a seleccionar el tipo de acoplamiento más adecuado.

Maquinaria pesada

Los acoplamientos de brida suelen ser los preferidos en maquinaria pesada, como cajas de engranajes industriales y bombas a gran escala. Estas aplicaciones se benefician de la capacidad de los acoplamientos de brida para soportar pares elevados y absorber pequeñas desalineaciones, lo que garantiza una transmisión de potencia fiable y reduce el desgaste de los componentes en entornos como las explotaciones mineras, con vibraciones continuas y cambios de funcionamiento.

Sistemas de propulsión marina

Los acoplamientos de brida se utilizan habitualmente en sistemas de propulsión marinos, incluidos motores y ejes de hélices. Estos acoplamientos son ideales para este entorno debido a su capacidad para gestionar pares elevados y resistir fuerzas axiales. La ligera flexibilidad de los acoplamientos de brida se adapta a las vibraciones y a las pequeñas desalineaciones habituales en las aplicaciones marinas, garantizando una transferencia de potencia eficaz y reduciendo el riesgo de avería de los componentes.

Ejemplos de maquinaria de precisión

La maquinaria de precisión, en la que la alineación exacta y la transmisión de par elevado son fundamentales, suele emplear acoplamientos rígidos. Estos casos exigen que el acoplamiento rígido no tenga holgura y sea muy rígido a la torsión.

Máquinas CNC

En las máquinas CNC (Control Numérico por Ordenador), los acoplamientos rígidos son esenciales. Estas máquinas requieren un control preciso de los movimientos de rotación para lograr operaciones de mecanizado exactas. Los acoplamientos rígidos garantizan que no haya holgura entre los ejes conectados, manteniendo la alineación precisa necesaria para tareas de alta precisión.

Robótica y automatización

Los acoplamientos rígidos también son esenciales para los brazos robóticos y las líneas de producción automatizadas. Estas aplicaciones exigen una sincronización exacta de los movimientos, que los acoplamientos rígidos proporcionan manteniendo un movimiento de rotación constante y preciso. La elevada capacidad de par de los acoplamientos rígidos es crucial en estos entornos, en los que cualquier grado de desalineación puede provocar problemas operativos importantes.

Sistemas de alta presión

Los sistemas de alta presión, como los que se encuentran en plantas de procesamiento químico y sistemas hidráulicos, se benefician del uso de acoplamientos con brida. Estos entornos requieren acoplamientos que puedan soportar altas presiones y proporcionar conexiones a prueba de fugas.

Plantas de procesamiento químico

En las plantas de procesamiento químico, los acoplamientos de brida se utilizan para conectar tuberías que transportan fluidos peligrosos. Su diseño garantiza una conexión segura y a prueba de fugas, lo que es vital para mantener la seguridad y la integridad operativa. La capacidad de manejar pares elevados y resistir fuerzas axiales hace que los acoplamientos de brida sean adecuados para mezcladoras y bombas de estas plantas.

Sistemas hidráulicos

Los acoplamientos de brida también se utilizan en sistemas hidráulicos de alta presión. Estos acoplamientos proporcionan la flexibilidad necesaria para adaptarse a ligeras desalineaciones, al tiempo que garantizan un sellado hermético para evitar fugas de fluido. Esta característica es especialmente importante en sistemas hidráulicos en los que mantener la presión del sistema es fundamental para el rendimiento y la seguridad.

Comparación de escenarios de aplicación

Este análisis comparativo destaca las aplicaciones específicas en las que destaca cada tipo de acoplamiento, guiando el proceso de selección en función de los requisitos operativos y las condiciones del sistema.

Análisis coste-beneficio

Análisis de costes de los acoplamientos de brida

Costes de material y fabricación

Los acoplamientos con brida son más caros de fabricar porque se construyen para ser robustos. Utilizan materiales resistentes, como acero o acero inoxidable, y requieren un mecanizado preciso de las bridas y los orificios de los tornillos. La necesidad de juntas y pernos de alta resistencia aumenta aún más el coste.

Costes de instalación y mantenimiento

La instalación de acoplamientos de brida es compleja y requiere mano de obra cualificada para la alineación y el apriete de los pernos. Esto aumenta el coste inicial de la instalación. Con el tiempo, los costes de mantenimiento pueden aumentar debido a la necesidad de reapretar periódicamente los pernos y comprobar las juntas para evitar fallos.

Análisis de costes de los acoplamientos rígidos

Costes de material y fabricación

Los acoplamientos rígidos suelen tener menores costes de material y fabricación. Su diseño más sencillo, a menudo de una sola pieza, reduce la complejidad y los gastos de producción. Los materiales más comunes son el acero, el acero inoxidable o el aluminio, y la ausencia de componentes adicionales, como juntas y pernos, los hace más rentables.

Costes de instalación y mantenimiento

Los acoplamientos rígidos son más fáciles de instalar, con tornillos de fijación o abrazaderas, lo que simplifica el proceso y reduce los costes de mano de obra. Sin embargo, es necesaria una alineación precisa del eje durante la instalación, lo que puede llevar más tiempo. Los costes de mantenimiento suelen ser menores, pero es necesario realizar comprobaciones periódicas de la alineación para evitar tensiones y posibles daños.

Ventajas de los acoplamientos de brida

Alto par y manejo de la presión

Los acoplamientos de brida destacan en aplicaciones de alto par y alta presión. Su diseño atornillado garantiza una conexión fuerte y duradera capaz de soportar condiciones extremas, por lo que son ideales para sistemas de alta presión en los que una conexión segura y a prueba de fugas es crucial.

Durabilidad y flexibilidad

Los acoplamientos de brida pueden absorber pequeños desajustes y vibraciones, lo que aumenta su durabilidad. Esta flexibilidad reduce el desgaste de la maquinaria conectada, alargando su vida útil. Su facilidad de desmontaje y montaje también facilita el mantenimiento rutinario y las inspecciones, aumentando la fiabilidad a largo plazo.

Ventajas de los acoplamientos rígidos

Relación coste-eficacia

Los acoplamientos rígidos ofrecen una solución rentable para aplicaciones que requieren una alineación precisa y una elevada transmisión de par. Su sencillo diseño reduce los costes de fabricación e instalación, lo que los hace atractivos para proyectos con presupuestos ajustados. La ausencia de componentes adicionales, como juntas y pernos, aumenta aún más su rentabilidad.

Juego cero y precisión

Los acoplamientos rígidos no tienen holgura, lo que garantiza un control preciso del movimiento en aplicaciones como sistemas de automatización y maquinaria de precisión. Esta característica es esencial para mantener un movimiento de rotación constante y preciso, fundamental en entornos de alta precisión. Su elevada rigidez torsional garantiza una transmisión eficaz del par sin pérdidas, lo que mejora el rendimiento general del sistema.

Consideraciones operativas

Requisitos de mantenimiento

Los acoplamientos de brida necesitan un reapriete regular de los pernos y comprobaciones de las juntas para evitar fallos. Los acoplamientos rígidos requieren comprobaciones periódicas de alineación para evitar fracturas inducidas por la tensión. Ambos tipos requieren prácticas de mantenimiento específicas adaptadas a su diseño y contexto operativo.

Riesgos de fracaso

Los acoplamientos de brida pueden fallar debido al aflojamiento de los pernos o al desgaste de las juntas, lo que puede provocar fugas y tiempos de inactividad. Los acoplamientos rígidos son propensos a fracturas por tensiones inducidas por una alineación incorrecta, lo que puede comprometer la integridad de los ejes conectados. Comprender estos riesgos es crucial para aplicar estrategias de mantenimiento adecuadas.

Factores de decisión

Elección de los acoplamientos de brida

Elija acoplamientos con brida para aplicaciones de alta torsión y alta presión, como oleoductos y maquinaria pesada. Su capacidad para soportar cargas extremas y proporcionar una conexión segura y a prueba de fugas justifica el mayor coste inicial para estos entornos exigentes.

Elección de acoplamientos rígidos

Los acoplamientos rígidos son ideales para aplicaciones con limitaciones de presupuesto y requisitos de alineación precisa. Su rentabilidad y su juego cero los hacen idóneos para maquinaria de precisión y sistemas de automatización en entornos estables y de bajas vibraciones. El proceso de instalación más sencillo y los menores costes de mantenimiento aumentan su atractivo para estas aplicaciones.

Especificaciones técnicas y métricas de rendimiento

Diseño y construcción

Los acoplamientos rígidos crean una conexión sólida entre dos ejes, normalmente utilizando una sola pieza sólida o dos mitades que se sujetan o encajan entre sí. Este diseño garantiza la ausencia de flexibilidad o amortiguación, lo que se traduce en una conexión rígida que requiere una alineación precisa de los ejes. Cualquier desalineación angular, paralela o axial puede causar daños o fallos, por lo que sólo son adecuados para sistemas en los que los ejes están fijos en su posición y la alineación se mantiene estrictamente.

Los acoplamientos de brida son un tipo específico de acoplamiento rígido que consta de dos cubos de brida atornillados. Cada brida se monta en los respectivos extremos del eje y se unen mediante pernos. Al igual que otros acoplamientos rígidos, los acoplamientos de brida requieren una alineación precisa y no pueden compensar desalineaciones. Sin embargo, la conexión de brida atornillada permite montarlos y desmontarlos con facilidad, lo que los hace prácticos para aplicaciones en las que es necesario desconectarlos con frecuencia.

Capacidad de transmisión de par

Los acoplamientos rígidos son capaces de transmitir un par elevado sin pérdida alguna gracias a su conexión sólida y de alta precisión, lo que los hace ideales para aplicaciones que exigen una transferencia de par exacta y suave. La rigidez torsional de los acoplamientos rígidos garantiza que no se produzcan deslizamientos ni holguras, lo que los hace idóneos para aplicaciones de par elevado en las que la precisión es fundamental.

Los acoplamientos de brida también están diseñados para transmitir pares elevados y destacan especialmente por su gran capacidad de torsión. Se suelen utilizar en aplicaciones industriales de alta presión y servicio pesado, como los sistemas de tuberías. El diseño de brida atornillada garantiza una transmisión de potencia segura, pero introduce una ligera complejidad en el montaje en comparación con otros acoplamientos rígidos.

Tolerancia de alineación y desalineación

Tanto los acoplamientos rígidos como los de brida requieren una alineación perfecta de los ejes y no toleran ninguna desalineación, que puede causar daños o fallos. Este requisito los hace adecuados sólo para sistemas en los que los ejes están fijos en su posición y la alineación se mantiene estrictamente. A pesar de estar atornillados, los acoplamientos con brida no ofrecen ninguna flexibilidad para la desalineación.

Contragolpe y precisión

Los acoplamientos rígidos suelen tener un juego mínimo o nulo, especialmente en los diseños modernos que utilizan cubos de precisión. Esta característica los hace ideales para aplicaciones que requieren una gran precisión posicional, como servomotores y maquinaria de precisión. La ausencia de juego entre los ejes conectados garantiza un movimiento de rotación constante y preciso.

Los acoplamientos de brida también proporcionan un bloqueo firme del eje, reduciendo eficazmente el juego. Aunque son ligeramente menos comunes en aplicaciones de movimiento de precisión en comparación con otros acoplamientos rígidos, siguen manteniendo una conexión rígida adecuada para muchas aplicaciones industriales en las que la precisión es importante.

Mantenimiento y montaje

Los acoplamientos rígidos tienen un diseño más sencillo y son más fáciles de mantener. El montaje requiere una alineación cuidadosa, pero es sencillo, ya que no requiere atornillado. Esta sencillez los hace menos complejos de instalar y mantener, lo que reduce la carga global de mantenimiento.

Los acoplamientos de brida requieren atornillar y desatornillar las bridas para su montaje o desmontaje, lo que añade complejidad al mantenimiento. Sin embargo, este diseño es útil en situaciones en las que los ejes deben desconectarse con frecuencia, como en ciertas aplicaciones industriales. La posibilidad de desmontar y volver a montar fácilmente los acoplamientos de brida facilita el mantenimiento y las inspecciones rutinarias.

Aplicaciones típicas

Los acoplamientos con brida se utilizan en sistemas y tuberías de alta presión, mientras que los acoplamientos rígidos son adecuados para maquinaria de alta precisión y alto par. El diseño de brida atornillada de los acoplamientos con brida los hace ideales para aplicaciones en las que la conexión debe desmontarse y volverse a montar con frecuencia. Por el contrario, los acoplamientos rígidos son preferibles en entornos en los que la alineación precisa y la transmisión de un par elevado son cruciales.

Preguntas frecuentes

A continuación encontrará respuestas a algunas preguntas frecuentes:

¿Cuáles son las principales diferencias entre los acoplamientos de brida y los rígidos?

Los acoplamientos de brida y los acoplamientos rígidos conectan dos ejes en sistemas mecánicos, pero difieren significativamente en diseño y adecuación a la aplicación.

Los acoplamientos rígidos están diseñados para proporcionar una conexión sólida y de alta precisión entre ejes, garantizando una transmisión de par suave sin pérdidas. Son rígidos a la torsión y no toleran la desalineación, por lo que son ideales para aplicaciones que requieren una alineación precisa de los ejes y un juego mínimo. Estos acoplamientos se utilizan habitualmente en aplicaciones de alto par en las que cualquier movimiento entre ejes podría ser perjudicial.

Los acoplamientos de brida, por su parte, consisten en bridas montadas en extremos de eje que se atornillan entre sí. Aunque también son rígidos, están diseñados específicamente para aplicaciones de alta presión debido a su conexión atornillada segura. Requieren una alineación precisa similar a la de los acoplamientos rígidos, pero ofrecen una gran capacidad de transmisión de par. La instalación de los acoplamientos con brida puede ser más compleja debido a la necesidad de una alineación precisa de los orificios de los pernos y las caras de la brida.

¿Cuándo debo utilizar acoplamientos de brida frente a acoplamientos rígidos?

A la hora de decidir entre acoplamientos de brida y acoplamientos rígidos, hay que tener en cuenta su diseño, aplicación y requisitos operativos.

Los acoplamientos de brida son ideales para aplicaciones de alto par y alta presión, como maquinaria industrial pesada o sistemas de tuberías, donde es necesaria una conexión atornillada segura para soportar una tensión mecánica significativa. Proporcionan una unión fuerte y rígida, pero requieren una alineación precisa durante la instalación y no son adecuados para entornos con golpes y vibraciones.

Los acoplamientos rígidos, por el contrario, son los más adecuados para aplicaciones que exigen conexiones firmes de alta precisión sin tolerancia a la desalineación. Suelen utilizarse en maquinaria de precisión, donde el posicionamiento exacto del eje es crucial. Los acoplamientos rígidos ofrecen una transmisión de par suave con holgura casi nula y son más fáciles de instalar que los acoplamientos de brida, aunque siguen requiriendo una alineación precisa del eje.

¿Cuáles son las ventajas y los inconvenientes de los acoplamientos de brida?

Los acoplamientos de brida ofrecen varias ventajas en aplicaciones de acoplamiento mecánico. Son capaces de transmitir un par elevado, lo que los hace adecuados para trabajos pesados. Su diseño facilita la alineación y el montaje, garantizando una transmisión de potencia eficaz. Además, los acoplamientos de brida requieren un mantenimiento mínimo debido a su construcción sencilla y pocas piezas móviles, y proporcionan conexiones seguras y estancas que pueden soportar altas presiones y temperaturas.

Sin embargo, los acoplamientos de brida también tienen algunas desventajas. Son sensibles a la desalineación, lo que puede provocar desgaste y reducir su eficacia. Son susceptibles a las vibraciones, sobre todo en aplicaciones de alta velocidad. El coste inicial es mayor debido al uso de materiales de calidad y mano de obra cualificada. Además, los acoplamientos de brida son más voluminosos y requieren más espacio para su instalación y mantenimiento. Pueden ser difíciles de desmontar y sustituir durante el mantenimiento, lo que a menudo requiere procesos que requieren mucha mano de obra, como cortar o volver a soldar piezas.

¿Cómo funcionan los acoplamientos rígidos en sistemas de alta presión?

Los acoplamientos rígidos funcionan bien en sistemas de alta presión, siempre que se mantenga una alineación precisa entre los ejes o tubos conectados. Ofrecen una transmisión eficaz del par gracias a su conexión sólida e inamovible, lo que los hace adecuados para aplicaciones que requieren un par elevado. Sin embargo, su rendimiento está algo limitado por su incapacidad para absorber vibraciones y su necesidad de alineación exacta. Esto puede suponer un reto en sistemas en los que la desalineación es habitual.

Por ejemplo, productos como el acoplamiento rígido Victaulic Style 870 pueden soportar presiones de hasta 200 psi en aplicaciones de vapor y de hasta 740 psi en aplicaciones sin vapor, mientras que el acoplamiento rígido de alta presión COOPLOK soporta presiones de hasta 1000 psi. A pesar de estas capacidades, los acoplamientos de brida suelen ser más adecuados para sistemas de alta presión debido a su flexibilidad para adaptarse a ligeras desalineaciones y a su mayor resistencia a entornos agresivos y vibraciones. Así, aunque los acoplamientos rígidos son eficaces en situaciones de alta presión que requieren una alineación precisa, los acoplamientos de brida pueden ser preferibles por su adaptabilidad y durabilidad en tales condiciones.

¿Qué especificaciones técnicas debo tener en cuenta para la transmisión del par?

A la hora de considerar la transmisión del par de los acoplamientos rígidos y de brida, son cruciales varias especificaciones técnicas.

Capacidad de par: Los acoplamientos de brida suelen tener una mayor capacidad de par, a menudo superior a 1.000 Nm, lo que los hace adecuados para aplicaciones pesadas como maquinaria industrial y generación de energía. Por otro lado, los acoplamientos rígidos suelen tener una capacidad de par menor, inferior a 500 Nm, y son ideales para cargas ligeras y moderadas, como bombas y cintas transportadoras.

Tolerancia de desalineación: Los acoplamientos de brida admiten una desalineación angular y axial mínima (normalmente inferior a 0,1°), lo que resulta esencial para aplicaciones que requieren una alineación precisa de los ejes. Los acoplamientos rígidos tienen tolerancia cero a la desalineación, por lo que requieren ejes perfectamente coaxiales para evitar el desgaste prematuro y los fallos.

Contragolpe y precisión: Los acoplamientos de brida suelen tener un juego insignificante cuando se mecanizan correctamente, lo que es fundamental para el movimiento sincronizado en máquinas CNC y robótica. Los acoplamientos rígidos, diseñados para un juego cero, proporcionan un bloqueo absoluto del eje, lo que los hace adecuados para aplicaciones de precisión, pero vulnerables a la tensión bajo cargas dinámicas.

Material y durabilidad: Los acoplamientos de brida suelen fabricarse con aluminio o acero mecanizado, lo que proporciona una resistencia ligera, mientras que los acoplamientos rígidos suelen construirse con hierro fundido o acero, lo que ofrece rigidez pero es propenso a la fatiga bajo cargas de vibración o choque.

Idoneidad de la aplicación: Los acoplamientos de brida son los mejores para sistemas de alto par y alta precisión, mientras que los acoplamientos rígidos son más rentables y sencillos, adecuados para entornos con una alineación perfecta de los ejes y pocas vibraciones.

¿Existen diferencias de coste entre los acoplamientos de brida y los rígidos?

Sí, hay diferencias de coste entre los acoplamientos con brida y los rígidos. Los acoplamientos de brida suelen tener costes iniciales más elevados debido al uso de materiales de alta calidad y a la necesidad de mano de obra cualificada y herramientas especializadas durante la instalación. También tienen costes de mantenimiento más elevados debido a la complejidad que entraña su desmontaje y sustitución. Por el contrario, los acoplamientos rígidos suelen ser más asequibles, gracias a su diseño más sencillo y su montaje más fácil, que reducen los costes de fabricación e instalación. Esto hace que los acoplamientos rígidos sean una opción más rentable para aplicaciones en las que se puede mantener una alineación precisa sin necesidad de flexibilidad.
