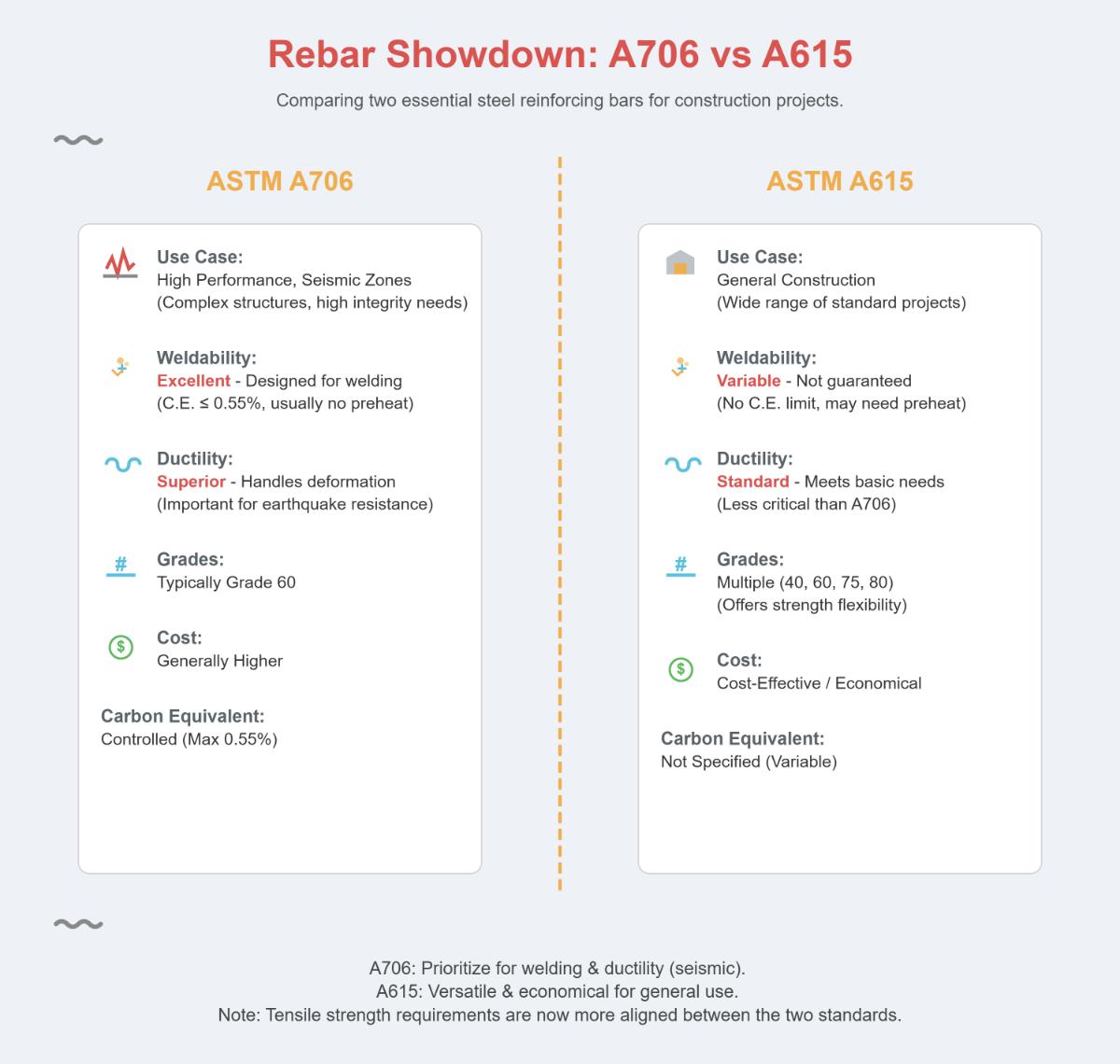

ASTM A706 vs A615: Comparación exhaustiva de barras de refuerzo

A la hora de seleccionar la barra de refuerzo adecuada para su proyecto de construcción, puede ser crucial comprender los matices entre ASTM A706 y ASTM A615. Ambos tipos de barras de refuerzo sirven para fines distintos y ofrecen ventajas únicas, pero ¿cuál se adapta mejor a sus necesidades específicas? En esta exhaustiva comparación, profundizaremos en las propiedades mecánicas, las aplicaciones típicas, las consideraciones de coste, la soldabilidad y la ductilidad de estos dos tipos de barras de refuerzo. Exploraremos su idoneidad para aplicaciones sísmicas y construcción general de edificios, ayudándole a tomar una decisión informada. Tanto si busca optimizar los costes de material como garantizar el cumplimiento de las normas del sector, esta guía le proporcionará la información que necesita para elegir entre ASTM A706 y ASTM A615. ¿Está listo para descubrir cuál es la mejor barra de refuerzo para su próximo proyecto? Entremos en materia.

Introducción

Importancia de la comparación

La elección de las barras de acero de refuerzo adecuadas para la construcción de hormigón es esencial, y conocer las diferencias entre las normas ASTM A706 y ASTM A615 ayuda a hacer la mejor elección.

Público destinatario

Esta comparación es especialmente relevante para los profesionales de la construcción y la ingeniería que necesitan seleccionar las barras de refuerzo adecuadas para sus proyectos. Proporciona información de nivel intermedio sobre las distintas características y aplicaciones de las barras de refuerzo ASTM A706 y ASTM A615, atendiendo a las necesidades de quienes requieren un conocimiento más profundo de los materiales pero no son necesariamente expertos en metalurgia o ciencia de los materiales.

Análisis comparativo

Propiedades mecánicas

Las barras de refuerzo ASTM A706 y ASTM A615 tienen propiedades mecánicas distintas. Las barras de refuerzo ASTM A615 son resistentes y económicas, por lo que resultan adecuadas para la construcción en general. Las barras de refuerzo ASTM A706 son más flexibles y fáciles de soldar, por lo que son ideales para proyectos en zonas propensas a terremotos y otras tensiones dinámicas.

Composición química

La composición química de estas barras también es diferente. Las barras de refuerzo ASTM A615 no tienen un límite máximo de carbono, lo que puede dificultar la soldadura y a menudo requiere pruebas antes de soldar. Las barras de refuerzo ASTM A706 tienen un contenido de carbono controlado, lo que facilita la soldadura sin precalentamiento y reduce el riesgo de grietas.

Aplicaciones

La elección entre las barras de refuerzo ASTM A706 y ASTM A615 depende de los requisitos específicos del proyecto de construcción. La ASTM A615 se utiliza ampliamente en la construcción general de edificios debido a su disponibilidad y rentabilidad. La ASTM A706, sin embargo, se prefiere para proyectos en regiones sísmicas donde la ductilidad y soldabilidad son críticas.

Acontecimientos recientes

Las recientes actualizaciones de las normas ASTM han igualado los requisitos de resistencia a la tracción de las barras de refuerzo ASTM A615 y ASTM A706, especialmente para los grados 60 y 80. Ahora, las barras de refuerzo ASTM A706 cumplen o superan las necesidades de resistencia de ASTM A615, lo que facilita la elección de barras de refuerzo certificadas para ambas normas.

Principales diferencias en las propiedades mecánicas

Al comparar las barras de refuerzo ASTM A706 y ASTM A615, es importante comprender las normas que rigen su uso. La ASTM A706 está diseñada para aplicaciones sísmicas y se caracteriza por su soldabilidad y ductilidad, mientras que la ASTM A615 es una barra de refuerzo de uso general que se emplea en construcciones no sísmicas y generales.

Propiedades mecánicas

Límite elástico y resistencia a la tracción

Las barras de refuerzo ASTM A706 son conocidas por sus propiedades mecánicas controladas. El límite elástico de la ASTM A706 oscila entre 60 ksi y 98 ksi, siendo el grado más común el de 60 ksi. Su resistencia a la tracción coincide con estos límites elásticos: el grado 60 tiene una resistencia a la tracción de 80 ksi y el grado 80 alcanza los 100 ksi.

Las barras de refuerzo ASTM A615, antes de las revisiones de 2020, tenían un límite elástico de 40 ksi a 75 ksi para el Grado 60, y de 80 ksi a 95 ksi para el Grado 80. Después de 2020, la resistencia a la tracción se ha normalizado para que coincida con la norma ASTM A706, y los grados 60 y 80 tienen resistencias a la tracción de 80 ksi y 100 ksi, respectivamente.

Ductilidad y comportamiento sísmico

La ductilidad es crucial para las aplicaciones sísmicas, y las barras de refuerzo ASTM A706 están diseñadas para soportar deformaciones importantes sin perder resistencia. Esto la hace adecuada para estructuras en zonas propensas a terremotos, ya que puede sufrir una elongación sustancial y mantener su capacidad de carga durante los eventos sísmicos.

Por el contrario, las barras de refuerzo ASTM A615 tienen menor ductilidad y son menos adecuadas para regiones de alta actividad sísmica. La variabilidad de su alargamiento y su menor capacidad de deformación tras el límite elástico la hacen menos fiable en condiciones de carga cíclica típicas de las actividades sísmicas.

Soldabilidad y composición química

La soldabilidad es una diferencia clave entre estas barras de refuerzo. La ASTM A706 tiene un equivalente de carbono controlado, lo que garantiza que pueda soldarse sin precalentamiento, reduciendo los riesgos de agrietamiento. Su composición de aleación baja en carbono (≤ 0,30% carbono) mejora aún más su soldabilidad y ductilidad.

Sin embargo, las barras de refuerzo ASTM A615 no tienen un límite superior para el contenido de carbono, lo que provoca variaciones en su equivalente de carbono. Esto hace que la soldadura sea más difícil y a menudo requiere un análisis químico para determinar los procedimientos de soldadura adecuados. El mayor contenido de carbono en ASTM A615 puede aumentar la fragilidad y complicar los procesos de soldadura.

Resistencia a la corrosión

La resistencia a la corrosión es importante para las barras de refuerzo, especialmente en entornos húmedos y ricos en cloruros. Los estudios demuestran que las barras de refuerzo ASTM A706 tienen índices de corrosión más altos y umbrales de cloruro más bajos que las ASTM A615, que pueden funcionar mejor en esas condiciones.

Aplicaciones típicas

Dadas estas propiedades mecánicas, la aplicación de cada tipo de barra de refuerzo varía significativamente. La ASTM A706 es la preferida en zonas sísmicas por su mayor ductilidad y soldabilidad. También se suele utilizar en proyectos que requieren muchas soldaduras, como puentes, edificios altos e infraestructuras críticas.

Las barras de refuerzo ASTM A615 se utilizan generalmente en zonas no sísmicas y para fines generales de construcción. Su rentabilidad y disponibilidad la hacen adecuada para edificios residenciales, estructuras comerciales y otros proyectos en los que el comportamiento sísmico no es una preocupación primordial.

Aplicaciones de cada tipo de armadura

Aplicaciones sísmicas

Importancia en la construcción sísmica

La construcción sísmica requiere materiales capaces de soportar tensiones dinámicas y deformaciones importantes sin perder su integridad estructural. Las barras de refuerzo desempeñan un papel crucial en el refuerzo de las estructuras de hormigón en tales entornos, garantizando que puedan soportar las actividades sísmicas y recuperarse de ellas.

ASTM A706 Idoneidad

Las barras de refuerzo ASTM A706 están diseñadas específicamente para aplicaciones sísmicas. Su ductilidad mejorada y su composición química controlada la hacen ideal para estructuras en zonas propensas a terremotos. Su gran ductilidad permite que la barra se deforme considerablemente bajo cargas sísmicas sin perder resistencia, lo que mejora la disipación de energía y la resistencia estructural. Además, su soldabilidad garantiza conexiones fiables sin precalentamiento, lo que es vital para construir estructuras complejas en zonas sísmicas.

ASTM A615 Idoneidad

Las barras de refuerzo ASTM A615, aunque resistentes y rentables, son menos adecuadas para las regiones altamente sísmicas debido a su menor ductilidad. No está diseñada para soportar el mismo nivel de deformación que la ASTM A706, lo que la hace menos fiable en las condiciones de carga cíclica típicas de los eventos sísmicos. Sin embargo, puede utilizarse en aplicaciones sísmicas en las que los requisitos de ductilidad no son tan estrictos, siempre que se realicen las evaluaciones de ingeniería adecuadas.

Construcción general

Escenarios de uso de ASTM A706

Las barras de refuerzo ASTM A706 son beneficiosas para la construcción de edificios en general, donde se necesita un alto rendimiento y fiabilidad. Suele utilizarse en proyectos de infraestructuras clave, como puentes, edificios altos e instalaciones industriales. El contenido controlado de carbono de las barras de refuerzo garantiza una calidad constante de la soldadura, lo que las hace adecuadas para proyectos en los que se realizan muchas soldaduras.

Escenarios de uso de ASTM A615

Las barras de refuerzo ASTM A615 se utilizan ampliamente en la construcción de edificios en general debido a su disponibilidad y rentabilidad. Es adecuada para edificios residenciales, estructuras comerciales y otros proyectos en los que el comportamiento sísmico no es una preocupación primordial. A pesar de su soldabilidad variable, la ASTM A615 sigue siendo una opción fiable y económica para muchas necesidades generales de la construcción.

Consideraciones económicas

Costes de material

Cuando se comparan las barras de refuerzo ASTM A706 y ASTM A615, el coste del material es una consideración crucial. Las barras de refuerzo ASTM A615 suelen tener un coste inferior debido a su composición de acero al carbono y a su proceso de fabricación simplificado. El uso generalizado de ASTM A615 en proyectos generales de construcción reduce aún más su precio, beneficiándose de las economías de escala.

En cambio, las barras de refuerzo ASTM A706 suelen ser más caras. Este mayor coste se atribuye a su composición química controlada, que incluye un equivalente de carbono limitado (CE ≤ 0,55%) para garantizar una mayor ductilidad y soldabilidad. Las estrictas medidas de garantía de calidad exigidas para las aplicaciones sísmicas y de soldadura también contribuyen al mayor coste de ASTM A706.

Consecuencias económicas a largo plazo

Las implicaciones económicas a largo plazo del uso de barras de refuerzo ASTM A706 frente a ASTM A615 se ven influidas por su comportamiento en entornos corrosivos, en los que ASTM A615 puede ofrecer una mejor resistencia a la corrosión. Los estudios indican que la ASTM A615 puede tener mejor resistencia a la corrosión en determinadas condiciones que la ASTM A706. Se ha comprobado que las barras de refuerzo ASTM A706 tienen umbrales críticos de cloruro más bajos e índices de corrosión más elevados, lo que podría dar lugar a un aumento de los costes de mantenimiento y sustitución con el tiempo en entornos ricos en cloruro.

A pesar de su mayor coste inicial, las barras de refuerzo ASTM A706 pueden suponer un ahorro a largo plazo gracias a su mayor ductilidad. En zonas sísmicas, la mayor ductilidad de la ASTM A706 reduce el riesgo de agrietamiento y fallo estructural, reduciendo potencialmente los costes de reparación y mantenimiento a lo largo del ciclo de vida de la estructura. Esto convierte a la ASTM A706 en una opción más rentable para proyectos en zonas de alto riesgo sísmico, donde la integridad estructural y la resistencia son primordiales.

Disponibilidad y factores de mercado

Las barras de refuerzo ASTM A615 están disponibles en todo el mundo y cuentan con el apoyo de múltiples proveedores, lo que garantiza precios competitivos y plazos de entrega cortos. La amplia disponibilidad de ASTM A615 hace que sea una opción conveniente y rentable para muchos proyectos de construcción.

La disponibilidad de barras de refuerzo ASTM A706 es más especializada, y a menudo se limita a regiones que dan prioridad a la seguridad sísmica o a los requisitos de soldadura. Esta disponibilidad especializada a veces puede dar lugar a plazos de adquisición más largos y costes más elevados, especialmente en zonas en las que no se suele almacenar ASTM A706.

Actualizaciones del pliego de condiciones que repercuten en los costes

Las recientes actualizaciones de las normas ASTM han sincronizado los requisitos de resistencia a la tracción para los Grados 60 y 80 de las barras de refuerzo ASTM A615 y ASTM A706, facilitando la producción de barras de refuerzo con doble certificación. Estas revisiones han permitido la producción de barras de refuerzo con doble certificación que cumplen ambas normas. Esta alineación puede reducir costes al permitir el uso de un único tipo de barras de refuerzo para proyectos que requieren el cumplimiento de las especificaciones ASTM A615 y ASTM A706.

Las barras de refuerzo con doble certificación, marcadas con "W" y "S" para ASTM A615 y ASTM A706, pueden agilizar los procesos de adquisición en las regiones que exigen el cumplimiento de ambas normas. Esta doble certificación puede reducir los gastos administrativos y simplificar la gestión de materiales, lo que puede suponer un ahorro de costes.

Eficiencia de costes basada en aplicaciones

Para proyectos sensibles a los costes sin requisitos de soldadura o sísmicos, ASTM A615 es la elección óptima. Su bajo coste y amplia disponibilidad lo hacen ideal para aplicaciones residenciales, comerciales y de construcción no sísmica.

En proyectos en los que el comportamiento sísmico y la fiabilidad de la soldadura son críticos, el coste superior de la ASTM A706 se justifica por sus propiedades controladas. La ductilidad y soldabilidad mejoradas de la norma ASTM A706 la convierten en la opción preferida para puentes, edificios altos y otras infraestructuras críticas en zonas sísmicas.

Cuadro comparativo

Recomendaciones estratégicas

Mezclar barras de refuerzo ASTM A615 y ASTM A706 puede ser un enfoque estratégico para optimizar los costes al tiempo que se garantiza la integridad estructural. Por ejemplo, el uso de ASTM A706 para juntas críticas y ASTM A615 para otras zonas puede equilibrar el rendimiento con la rentabilidad. Sin embargo, es esencial disponer de marcas claras en el terreno para evitar confusiones durante la construcción.

La verificación de barras con doble certificación (ASTM A615/A706) puede aprovechar los requisitos de tracción actualizados y las sinergias de costes, simplificando la adquisición y reduciendo los costes.

La priorización de ASTM A706 en entornos corrosivos debe hacerse con precaución. Dada su susceptibilidad a la corrosión, es aconsejable combinar ASTM A706 con medidas de protección para garantizar la durabilidad a largo plazo y la rentabilidad.

Soldabilidad y ductilidad

Soldabilidad

La soldabilidad se refiere a la capacidad de un metal para soldarse en condiciones de fabricación específicas y a su eficacia en el uso previsto. Las barras de refuerzo ASTM A706 se han diseñado específicamente para mejorar la soldabilidad. Su composición química incluye un contenido de carbono controlado de ≤ 0,30% y un carbono equivalente (C.E.) no superior a 0,55%, lo que minimiza el riesgo de fisuración de la soldadura y garantiza una calidad constante de la misma. Estos controles mejoran la capacidad del acero para formar soldaduras fiables, lo que convierte a la ASTM A706 en la opción preferida para proyectos que implican soldaduras extensas, como el refuerzo sísmico y las conexiones estructurales complejas.

Por el contrario, las barras de refuerzo ASTM A615 no tienen un límite superior controlado para el contenido de carbono, lo que puede dar lugar a una variabilidad significativa en su soldabilidad. Cada lote requiere un análisis químico para evaluar esta variabilidad. Un mayor contenido de carbono puede hacer que la barra sea más quebradiza y propensa a agrietarse cuando se suelda, lo que a menudo requiere precauciones adicionales como el precalentamiento o el tratamiento térmico posterior a la soldadura.

Ductilidad

La ductilidad es la capacidad de un material para deformarse significativamente antes de romperse. En la construcción, sobre todo en aplicaciones sísmicas, la ductilidad es crucial, ya que permite a las estructuras absorber y disipar energía, reduciendo el riesgo de fallos catastróficos durante eventos de carga dinámica como los terremotos.

Las barras de refuerzo ASTM A706 están diseñadas para ofrecer una gran ductilidad. Su composición química controlada y su diseño de aleación con bajo contenido en carbono le permiten deformarse plásticamente sin fracturarse. Esto la hace ideal para aplicaciones sísmicas, en las que las estructuras deben soportar deformaciones significativas manteniendo su capacidad de carga. El límite elástico de las barras de refuerzo ASTM A706 oscila normalmente entre 60 ksi y 98 ksi, con resistencias a la tracción que alcanzan 80 ksi para el Grado 60 y 100 ksi para el Grado 80. Estas propiedades garantizan que las barras ASTM A706 puedan soportar las cargas dinámicas experimentadas durante los eventos sísmicos, proporcionando una mayor resistencia estructural.

Las barras de refuerzo ASTM A615 son menos dúctiles que las ASTM A706 debido a su contenido en carbono, más elevado y menos controlado, que reduce su capacidad de deformación plástica bajo cargas dinámicas. Aunque la ASTM A615 es rentable y está ampliamente disponible para la construcción en general, su comportamiento en condiciones de carga cíclica o dinámica es menos fiable. El límite elástico de ASTM A615 varía ampliamente, oscilando normalmente entre 40 ksi y 75 ksi para el grado 60 y entre 80 ksi y 95 ksi para el grado 80. Esta variabilidad de las propiedades mecánicas hace que ASTM A615 sea un material de alto rendimiento. Esta variabilidad de las propiedades mecánicas hace que el ASTM A615 sea menos idóneo para su uso en regiones de alta sismicidad u otras aplicaciones en las que es esencial una alta ductilidad.

Resumen comparativo

Al comparar las barras de refuerzo ASTM A706 y ASTM A615, las diferencias en soldabilidad y ductilidad son significativas:

• Soldabilidad: La norma ASTM A706 ofrece una soldabilidad superior debido a su composición química controlada, lo que la hace adecuada para proyectos que requieren una soldadura extensa. La ASTM A615 tiene una soldabilidad variable, por lo que a menudo requiere precauciones de soldadura adicionales.
• Ductilidad: La norma ASTM A706 destaca por su ductilidad, lo que la hace ideal para aplicaciones sísmicas en las que las estructuras deben soportar deformaciones importantes. La norma ASTM A615, con su ductilidad menor y más variable, es más adecuada para la construcción general en zonas no sísmicas.

Comprender estas distinciones ayuda a seleccionar las barras de refuerzo adecuadas para las necesidades específicas de la construcción, garantizando tanto la seguridad como la integridad estructural.

Tendencias del sector y cumplimiento de las normas

Tendencias actuales del sector

Las industrias de la construcción y la ingeniería están experimentando tendencias y desarrollos significativos en el uso de barras de refuerzo ASTM A706 y ASTM A615, impulsados por la evolución de las normas, las demandas del mercado y los avances tecnológicos.

Doble certificación

La alineación de los requisitos de resistencia a la tracción para los grados 60 y 80 en las normas ASTM A706 y ASTM A615 ha facilitado la producción de barras de refuerzo con doble certificación, marcadas con una "W" para ASTM A706 y una "S" para ASTM A615. Esta doble certificación simplifica la adquisición y la identificación sobre el terreno, garantizando una mayor aceptación de las barras de refuerzo que cumplen los estrictos requisitos de ambas normas.

Rendimiento sísmico

El aumento de la atención prestada al comportamiento sísmico ha impulsado la demanda de barras de refuerzo ASTM A706, conocidas por su ductilidad y soldabilidad superiores, lo que las convierte en la opción preferida para estructuras en regiones propensas a terremotos. Las especificaciones de ingeniería en zonas altamente sísmicas exigen cada vez más el uso de barras ASTM A706 o de doble certificación para elementos estructurales críticos, a fin de garantizar una mayor resistencia y disipación de la energía durante los eventos sísmicos.

Avances tecnológicos

Los avances en la tecnología metalúrgica han mejorado los procesos de producción de las barras de refuerzo ASTM A706 y ASTM A615, lo que se traduce en un rendimiento más uniforme y fiable. Esta consistencia es crucial para cumplir los estrictos requisitos de los proyectos de construcción modernos, especialmente los que implican cargas dinámicas y actividad sísmica.

Cumplimiento de las normas

El cumplimiento de las normas ASTM es esencial para garantizar la calidad y el rendimiento de las barras de refuerzo en los proyectos de construcción. Tanto las barras de refuerzo ASTM A706 como las ASTM A615 están sujetas a rigurosas normas que definen su composición química, propiedades mecánicas y criterios de rendimiento.

Conformidad con ASTM A706

Las barras de refuerzo ASTM A706 están diseñadas específicamente para cumplir los requisitos de alto rendimiento de las aplicaciones sísmicas. Su composición química controlada incluye un contenido máximo de carbono de 0,30% y un equivalente de carbono (E.C.) con un tope de 0,55%. Estos controles garantizan una soldabilidad y ductilidad mejoradas, haciendo que la ASTM A706 cumpla con las exigentes necesidades del refuerzo sísmico.

Conformidad con ASTM A615

La barra de refuerzo ASTM A615 es la más utilizada en la construcción en general debido a su rentabilidad y amplia disponibilidad. No especifica un límite superior de carbono, lo que puede dar lugar a variaciones en la soldabilidad y la ductilidad. El cumplimiento de las normas ASTM A615 requiere un análisis químico para determinar la idoneidad para la soldadura y otras aplicaciones específicas.

Consideraciones prácticas sobre el cumplimiento de las normas

Resistencia a la corrosión

La resistencia a la corrosión es un factor importante en el cumplimiento de las normas, especialmente en proyectos expuestos a entornos marinos o ricos en cloruros. Las investigaciones indican que las barras de refuerzo ASTM A706 pueden presentar mayores índices de corrosión que las ASTM A615. Esta diferencia en el comportamiento frente a la corrosión puede influir en la elección de las barras de refuerzo en función de la exposición ambiental y de las medidas de protección empleadas.

Identificación de campo

La correcta identificación de las barras de refuerzo es crucial para garantizar el cumplimiento de las normas ASTM. Las barras de refuerzo marcadas con una "W" para ASTM A706 y una "S" para ASTM A615 deben identificarse correctamente y colocarse de acuerdo con las especificaciones del proyecto. La tendencia hacia barras con doble certificación simplifica este proceso, pero sigue siendo necesaria una delineación cuidadosa para evitar confusiones durante la construcción.

A continuación se presenta una comparación resumida de las características clave y las aplicaciones típicas de las barras de refuerzo ASTM A706 y ASTM A615:

Esta exhaustiva comparación pone de relieve las ventajas de la norma ASTM A706 en cuanto a ductilidad, soldabilidad e idoneidad sísmica frente a la rentabilidad y el uso general de la norma ASTM A615. La elección entre estas normas debe basarse en las exigencias estructurales, las condiciones ambientales y las especificaciones del proyecto.

Preguntas frecuentes

A continuación encontrará respuestas a algunas preguntas frecuentes:

¿Cuáles son las diferencias entre las barras de refuerzo ASTM A706 y ASTM A615?

ASTM A706 y ASTM A615 son dos tipos comunes de barras de refuerzo utilizadas en la construcción, cada una con características distintas adecuadas para diferentes aplicaciones. Las barras de refuerzo ASTM A706 están diseñadas para aplicaciones de alto rendimiento, haciendo hincapié en la soldabilidad y la ductilidad, por lo que son ideales para proyectos que requieren una integridad estructural compleja y resistencia sísmica. Suele tener un carbono equivalente (C.E.) controlado no superior a 0,55%, lo que mejora su soldabilidad sin necesidad de precalentamiento en la mayoría de los casos. Esta barra de refuerzo se utiliza a menudo en construcciones sísmicas debido a su ductilidad y soldabilidad superiores.

Por el contrario, las barras de refuerzo ASTM A615 se utilizan mucho en la construcción en general y están disponibles en varios grados (40, 60, 75 y 80), que ofrecen una gama más amplia de límites elásticos y de resistencia a la tracción. A diferencia de la A706, la A615 no tiene un límite superior de carbono, lo que puede dar lugar a una soldabilidad variable y a menudo requiere un cálculo de C.E. para determinar los requisitos de precalentamiento. El ASTM A615 es rentable y adecuado para proyectos en los que las exigencias específicas de soldabilidad y ductilidad son menos críticas.

Las recientes actualizaciones de las especificaciones han alineado los requisitos de resistencia a la tracción de la norma ASTM A615 con los de la A706, lo que permite una mayor flexibilidad a la hora de elegir entre ellas en función de las necesidades del proyecto. En general, la norma ASTM A706 es preferible para aplicaciones que requieren una mayor soldabilidad y ductilidad, mientras que la norma ASTM A615 es más versátil y económica para la construcción en general.

¿Cuándo debo utilizar barras de refuerzo ASTM A706 o ASTM A615?

Las barras de refuerzo ASTM A706 deben utilizarse en aplicaciones que requieran alta soldabilidad y ductilidad, como la construcción sísmica y las estructuras de alto rendimiento. Su contenido controlado de bajo carbono y sus propiedades mecánicas consistentes la hacen ideal para entornos en los que la integridad estructural bajo cargas dinámicas es crucial. Para proyectos en los que las soldaduras son frecuentes y el riesgo de agrietamiento de las soldaduras debe minimizarse, el A706 es la elección preferida.

Por otra parte, las barras de refuerzo ASTM A615 son más adecuadas para la construcción general de edificios, donde la rentabilidad es una prioridad y los requisitos específicos de soldabilidad y ductilidad son menos estrictos. Se suele utilizar en proyectos estructurales rutinarios en los que el comportamiento dinámico no es una preocupación crítica. Las barras de refuerzo A615 ofrecen una gama más amplia de límites elásticos, lo que las hace versátiles para diversas necesidades de construcción estándar.

¿Cómo influyen las aplicaciones sísmicas en la elección de las barras de refuerzo?

Las aplicaciones sísmicas afectan significativamente a la elección de las barras de refuerzo debido a los exigentes requisitos de seguridad e integridad estructural durante los terremotos. La barra ASTM A706 está diseñada específicamente para satisfacer estas necesidades, ofreciendo una ductilidad y soldabilidad superiores. Este tipo de barra puede sufrir grandes deformaciones sin fallar, lo que es crucial para absorber y disipar la energía sísmica mediante bucles de histéresis bajo cargas cíclicas. Además, la composición química controlada de la ASTM A706 garantiza un rendimiento fiable en las conexiones soldadas, mejorando la constructibilidad y la transferencia de carga en zonas sísmicas.

En cambio, las barras de refuerzo ASTM A615, aunque son adecuadas para la construcción en general, carecen de la ductilidad y soldabilidad necesarias para las aplicaciones sísmicas. Es más propensa a la rotura frágil bajo las repetidas inversiones de tensión típicas de los terremotos. Por consiguiente, la norma ASTM A706 es la preferida en los códigos de diseño sísmico para garantizar que las estructuras puedan resistir y recuperarse eficazmente de los seísmos, mejorando así la seguridad y la resistencia generales.

¿Cuáles son las diferencias de coste entre las barras de refuerzo ASTM A706 y ASTM A615?

Las diferencias de coste entre las barras ASTM A706 y ASTM A615 se deben principalmente a sus respectivos procesos de fabricación y aplicaciones. Las barras ASTM A706, diseñadas para mejorar la ductilidad y la soldabilidad, suelen costar unos 10-20% más que las ASTM A615. Este sobreprecio se debe al control más estricto de la composición química y a las normas de garantía de calidad más estrictas que se exigen a la ASTM A706 para garantizar su rendimiento en aplicaciones sísmicas y estructurales críticas.

Por el contrario, la barra de refuerzo ASTM A615 es una barra de refuerzo de acero al carbono de uso general que se beneficia de procesos de fabricación más sencillos y economías de escala, lo que la hace más asequible. El precio típico de la barra ASTM A706 oscila entre $495 y $556 por tonelada, mientras que el de la ASTM A615 oscila entre $400 y $500 por tonelada. Los contratistas informan de que la ASTM A706 cuesta aproximadamente $20 más por camión cargado que la ASTM A615, pero esta diferencia suele considerarse justificada en proyectos en los que son necesarias propiedades mejoradas.

¿Qué tipo de armadura es mejor para soldar?

Cuando se comparan las barras ASTM A706 y ASTM A615 en términos de soldabilidad, la ASTM A706 es la mejor opción. Las barras de refuerzo ASTM A706 están diseñadas específicamente para aplicaciones de soldadura, con una composición química controlada que incluye un menor contenido de carbono y otros elementos de aleación para minimizar el riesgo de agrietamiento y fracturas frágiles inducidas por la soldadura. Esto la hace adecuada para la soldadura por arco convencional sin necesidad de procedimientos especiales de precalentamiento o tratamiento térmico posterior a la soldadura.

Por otro lado, las barras de refuerzo ASTM A615 tienen un mayor contenido de carbono y un control menos estricto de su composición química, lo que las hace más propensas a sufrir problemas de soldadura, como grietas y fragilidad. En consecuencia, la soldadura de barras de refuerzo ASTM A615 requiere procedimientos más complejos y costosos, incluidos tratamientos de precalentamiento y postsoldadura, para garantizar la integridad estructural.

¿Cómo afecta la ductilidad al comportamiento de las barras de refuerzo en la construcción?

La ductilidad influye significativamente en el rendimiento de las barras de refuerzo en la construcción, ya que mejora la capacidad de las estructuras para soportar tensiones y deformaciones sin fallar. La ductilidad se refiere a la capacidad de un material para sufrir una deformación plástica antes de romperse. En el caso de las barras de refuerzo, una alta ductilidad es especialmente importante para las construcciones sismorresistentes, ya que permite a los edificios absorber y disipar la energía durante fenómenos como los terremotos, reduciendo el riesgo de derrumbes catastróficos.

Las barras de refuerzo ASTM A706 están diseñadas con una mayor ductilidad en comparación con las ASTM A615, lo que las hace más adecuadas para aplicaciones sísmicas en las que la flexibilidad y la absorción de energía son esenciales. Esta característica permite a las estructuras reforzadas con ASTM A706 doblarse y estirarse bajo cargas sísmicas, manteniendo así la integridad estructural y evitando fallos repentinos. Por el contrario, las barras de refuerzo ASTM A615, aunque son adecuadas para la construcción de uso general, suelen presentar una ductilidad menor, lo que las hace menos idóneas para entornos en los que se requiere una elevada deformación plástica.
