Características del proceso térmico de soldadura

En la intrincada danza del fuego y el metal, la soldadura es un proceso en el que la precisión se une a la potencia, y comprender sus características térmicas es crucial para dominar el arte. A medida que el calor fluye a través de los metales, el calentamiento localizado se convierte en un factor fundamental que afecta a la calidad de la soldadura y a la formación del baño de soldadura. Pero, ¿qué ocurre dentro de la zona afectada por el calor (ZAT), donde las reacciones metalúrgicas pueden provocar defectos y alterar las propiedades mecánicas? Este artículo profundiza en los aspectos técnicos de los procesos térmicos de soldadura, explorando cómo la instantaneidad de la acción térmica afecta a la integridad de la soldadura y descubriendo estrategias para minimizar la deformación por tensión de la soldadura. Tanto si desea mejorar sus conocimientos sobre la gestión del calor como si siente curiosidad por los matices entre la soldadura TIG y MIG, esta exploración promete ideas para optimizar la calidad de la soldadura. ¿Está preparado para descubrir los secretos que se esconden en el corazón de la ardiente transformación del metal?

Comprensión de los procesos térmicos de soldadura

Definición y visión general de los procesos térmicos de soldadura

Los procesos térmicos de soldadura implican técnicas que utilizan el calor para unir piezas metálicas. Estos procesos son fundamentales en aplicaciones de fabricación, construcción e ingeniería, ya que determinan la calidad, resistencia y durabilidad de las uniones soldadas.

Importancia de la termodinámica en la soldadura

La dinámica térmica de la soldadura es esencial porque influye directamente en la microestructura, las propiedades mecánicas y el rendimiento general de la soldadura. Comprender cómo afecta el calor a los materiales que se sueldan ayuda a optimizar el proceso de soldadura para lograr los resultados deseados.

Características clave de los procesos térmicos de soldadura

Zona afectada por el calor (ZAC)

La Zona Afectada por el Calor (ZAC) es el área que rodea a la soldadura en la que se altera la microestructura del metal debido al calor aplicado durante la soldadura. Las características de la ZAC, incluidos su tamaño y propiedades, están influidas por el proceso térmico de soldadura. Un mayor aporte térmico suele dar lugar a una ZAT más grande, mientras que un menor aporte térmico puede reducir su tamaño.

Tasa de enfriamiento

La velocidad de enfriamiento tras la soldadura afecta significativamente a la microestructura y las propiedades mecánicas de la soldadura. Un enfriamiento rápido puede dar lugar a una soldadura dura y quebradiza, mientras que un enfriamiento más lento permite obtener una soldadura más dúctil y elástica. Controlar la velocidad de enfriamiento es crucial para conseguir las características de soldadura deseadas.

Conductividad térmica

La conductividad térmica se refiere a la capacidad de un material para conducir el calor. Los materiales con una conductividad térmica elevada transfieren el calor con mayor eficacia, lo que puede repercutir en el proceso de soldadura y en la calidad de la soldadura. Conocer la conductividad térmica de los materiales que se van a soldar ayuda a seleccionar la técnica de soldadura adecuada y a gestionar eficazmente el aporte de calor.

Tipos de procesos térmicos de soldadura

Procesos de soldadura por arco y con gas

Los procesos de soldadura por arco utilizan un arco eléctrico para generar el calor necesario para soldar. Los tipos más comunes son:

• Soldadura por arco metálico con protección (SMAW): Utiliza un electrodo consumible cubierto de fundente para crear la soldadura. Es portátil y eficaz en una gran variedad de metales.
• Soldadura por arco metálico con gas (GMAW): Utiliza un electrodo de hilo continuo y un escudo de gas inerte. Es versátil y adecuado para diversas aplicaciones.
• Soldadura por arco de gas tungsteno (GTAW): Emplea un electrodo de tungsteno no consumible. Conocido por sus soldaduras de precisión y alta calidad.

Los procesos de soldadura con gas implican el uso de una llama producida por la combustión de un gas combustible y oxígeno. La soldadura oxiacetilénica es una técnica de soldadura por gas comúnmente utilizada para la soldadura fuerte y la soldadura blanda debido a su menor aporte de calor en comparación con la soldadura por arco.

Procesos de soldadura por resistencia

Los procesos de soldadura por resistencia utilizan la resistencia eléctrica para generar el calor necesario para soldar. Algunos ejemplos son:

• Soldadura por puntos: Se utiliza en la fabricación de automóviles para crear uniones solapadas.
• Soldadura por costura: Similar a la soldadura por puntos pero utilizada para soldaduras continuas a lo largo de un cordón.

Procesos de soldadura por haz de alta energía

La soldadura por haz de alta energía utiliza haces de energía concentrada para fundir y fusionar metales. Entre ellos se incluyen:

• Soldadura por rayo láser (LBW): Utiliza un láser para lograr una gran precisión y una distorsión mínima.
• Soldadura por haz de electrones (EBW): Utiliza un haz de electrones en condiciones de vacío, proporcionando una penetración profunda con una distorsión mínima, ideal para aplicaciones aeroespaciales y de automoción.

Métodos de soldadura especializados

Soldadura con termita

La soldadura por termita se basa en una reacción química para crear metal fundido para unir conductores. Este método es especialmente popular para soldar vías férreas porque produce uniones fuertes y duraderas.

Soldadura por arco de plasma (PAW)

La soldadura por arco de plasma es similar a la GTAW, pero utiliza un arco de plasma más intenso y concentrado, lo que permite una penetración más profunda y una mayor precisión.

Factores que influyen en la selección del proceso de soldadura

La elección del proceso térmico de soldadura adecuado depende de varios factores, como:

• Propiedades del material: Los distintos materiales requieren procesos de soldadura específicos debido a las variaciones en la conductividad térmica, los puntos de fusión y la reactividad.
• Diseño y posición conjuntos: El tipo y la posición de la junta de soldadura pueden afectar a la elección del proceso de soldadura.
• Disponibilidad de equipos: La disponibilidad de equipos especializados puede limitar o ampliar la gama de procesos de soldadura que pueden utilizarse.

Comprender estos factores es crucial para seleccionar el proceso térmico de soldadura adecuado y garantizar una calidad y un rendimiento óptimos de la soldadura.

Zona afectada por el calor (ZAC) y reacciones metalúrgicas en la soldadura

Zona afectada por el calor (ZAC) en soldadura

La Zona Afectada por el Calor (ZAC) es una parte crucial de la soldadura, y se refiere al área del metal base próxima a la soldadura que experimenta cambios de temperatura significativos sin llegar a fundirse. La ZAT consta de diferentes zonas, cada una con cambios de temperatura únicos que afectan a la estructura y las propiedades del metal. Estas subzonas incluyen las zonas de grano grueso, normalizada, parcialmente transformada y recocida, que presentan gradientes de temperatura y características metalúrgicas distintas. La profundidad y el tamaño de la ZAT, que suele oscilar entre 1 y 5 mm, dependen de parámetros de soldadura como el aporte de calor y la velocidad de enfriamiento. Los materiales como los aceros al carbono, los aceros inoxidables y los aceros aleados son especialmente susceptibles a problemas en la ZAT, como la fragilidad y el agrietamiento.

Durante la soldadura, el calor en la ZAT provoca cambios como el crecimiento del grano y las transformaciones de fase, que pueden afectar a la tenacidad y la dureza del material. Las temperaturas elevadas en la zona de grano grueso pueden provocar un engrosamiento excesivo del grano, reduciendo la tenacidad. La recristalización se produce en zonas cercanas al umbral de recristalización del material, y la precipitación y disolución de los elementos de aleación pueden afectar a la dureza. La zona de fusión parcial (PMZ) es una estrecha zona de transición cercana a la línea de fusión en la que una fusión incompleta puede dar lugar a defectos microestructurales.

La ZAT puede dar lugar a problemas como el aumento de la dureza y la fragilidad, lo que hace que el material sea propenso a agrietarse debido al enfriamiento rápido. Las tensiones residuales, generadas por un calentamiento y enfriamiento desiguales, pueden provocar distorsiones y aumentar la susceptibilidad al agrietamiento por corrosión bajo tensión.

Para gestionar la ZAT, controlar el aporte de calor y utilizar tratamientos térmicos previos y posteriores a la soldadura puede ayudar a minimizar los cambios y reducir las tensiones. El precalentamiento ralentiza las velocidades de enfriamiento para reducir la formación de martensita, mientras que el recocido posterior a la soldadura ayuda a refinar la estructura del grano y a aliviar las tensiones residuales. La selección del material también es fundamental; se prefieren los aceros con equivalentes de carbono más bajos para evitar el endurecimiento de la ZAT.

Los últimos avances se centran en la modelización computacional para predecir las dimensiones de la ZAT y los resultados microestructurales mediante herramientas de simulación térmica. Los procesos de soldadura híbridos, que combinan la soldadura por láser y por arco, están llamando la atención por su capacidad para localizar el aporte de calor y estrechar la ZAT, mejorando la calidad y la fiabilidad de la soldadura.

Localización de la acción del calor en la soldadura

En la soldadura, la concentración de calor en una zona específica, sobre todo en la unión, es crucial. Este calentamiento concentrado distingue los procesos de soldadura de otras técnicas metalúrgicas, como el tratamiento térmico, que suelen implicar un calentamiento uniforme.

Características del calentamiento localizado

1. Concentración de calor: El calor generado durante la soldadura, como el de un arco eléctrico, se concentra en la unión soldada. Esto permite calentar y fundir rápidamente el material base en una zona localizada, lo que facilita la unión eficaz de las piezas metálicas.
2. Gradientes de temperatura: Como el calor está concentrado, la temperatura desciende rápidamente a medida que uno se aleja de la soldadura, creando zonas diferenciadas con distintos niveles de exposición al calor.
3. Impacto en la microestructura: El intenso calentamiento localizado modifica la microestructura de la soldadura y de la zona que la rodea, provocando crecimiento de grano, transformaciones de fase y variaciones de las propiedades mecánicas, como la dureza y la resistencia.

Efectos sobre la calidad de la soldadura

• Formación de charcos de soldadura: La acción del calor localizado es crucial para formar el baño de soldadura, que es la zona fundida creada por el proceso de soldadura. El tamaño y la forma de este baño dependen directamente de la aportación de calor y pueden afectar a la calidad final de la soldadura.
• Zona afectada por el calor (ZAC): La extensión de la ZAC viene determinada en gran medida por el grado de localización del calor. Una fuente de calor concentrada suele dar lugar a una ZAT estrecha, lo que puede ser beneficioso para preservar las propiedades del material base circundante.
• Posibilidad de defectos: Aunque el calor localizado es necesario para soldar, también puede causar problemas como tensiones residuales y distorsión, que pueden provocar defectos si no se gestionan adecuadamente.

Casos prácticos de diferentes técnicas de soldadura

• Soldadura por arco: En procesos como la soldadura por arco metálico con protección (SMAW) y la soldadura por arco metálico con gas (GMAW), la fuente de calor está muy localizada, lo que permite un control preciso del baño de soldadura y la ZAT. Estas técnicas se benefician de la capacidad de centrarse en áreas específicas sin afectar a toda la pieza de trabajo.
• Soldadura por láser y haz de electrones: Estos procesos de haz de alta energía ejemplifican la localización extrema del calor. Los haces de energía concentrada ofrecen un control preciso sobre la zona de soldadura, lo que se traduce en una distorsión mínima y una ZAT estrecha, lo que resulta ventajoso para aplicaciones que requieren una gran precisión.
• Soldadura por resistencia: Aunque con un mecanismo diferente, la soldadura por resistencia también ejemplifica el calentamiento localizado, utilizando la resistencia eléctrica para generar calor en la unión. Este método es eficaz para unir chapas finas y se utiliza mucho en la fabricación de automóviles.

Comprender y optimizar la localización de la acción del calor en los procesos de soldadura es esencial para conseguir soldaduras de alta calidad y minimizar los efectos indeseables. Para ello es necesario estudiar detenidamente los parámetros de soldadura, las propiedades de los materiales y las técnicas de gestión del calor.

Instantaneidad de la acción térmica

El concepto de instantaneidad en soldadura se refiere a la rápida aplicación de calor, crucial para controlar los gradientes térmicos y las propiedades resultantes de la soldadura. Esta aplicación rápida y precisa del calor es esencial para gestionar la microestructura y las características mecánicas de la soldadura.

El modelado de fuentes de calor es fundamental en soldadura para analizar y predecir cómo responden los materiales al calor. Implica comprender dos tipos principales de fuentes de calor: las fuentes instantáneas concentradas y las fuentes móviles. Las fuentes concentradas se utilizan para resolver problemas de conducción de calor en diversas geometrías, como cuerpos semi-infinitos, placas y cilindros, y ayudan a comprender los efectos térmicos localizados. Las fuentes móviles, como las de la soldadura por arco, crean perfiles térmicos únicos que influyen en la profundidad de penetración y la anchura de la zona afectada por el calor, lo que provoca variaciones en las propiedades mecánicas.

El control del aporte de calor es vital para conseguir la calidad de soldadura deseada. El aporte de calor se calcula utilizando la potencia, el rendimiento y la velocidad de desplazamiento, lo que permite un control preciso de las condiciones de soldadura. La potencia instantánea, derivada de las mediciones de corriente y tensión en tiempo real, permite una gestión precisa del calor durante la soldadura.

Los gradientes térmicos, o la velocidad de cambio de temperatura a través del material, afectan significativamente a la soldadura. Una mayor potencia instantánea puede aumentar los gradientes térmicos, lo que conduce a velocidades de enfriamiento más rápidas. Incluso con un aporte de calor constante, el aumento de los gradientes puede reducir el límite elástico y alterar la microestructura, por ejemplo induciendo la formación de martensita en los aceros. Además, la geometría del cordón de soldadura está inversamente correlacionada con el límite elástico en soldaduras multipaso. Las áreas de cordón más grandes, resultantes de velocidades de desplazamiento más lentas, reducen las velocidades de enfriamiento y mejoran la tenacidad, aunque pueden reducir la resistencia.

Las tecnologías avanzadas en soldadura proporcionan un mejor control de los efectos térmicos. Estas tecnologías, como el control adaptativo de la forma de onda y los sistemas de supervisión en tiempo real, mejoran la gestión de los efectos térmicos instantáneos durante la soldadura, garantizando soldaduras de alta calidad con defectos mínimos. Por ejemplo, métodos como el Cold Metal Transfer (CMT) retraen mecánicamente el hilo durante el flujo de corriente, minimizando el tiempo de arco encendido y la acumulación de calor. Las fases pulsadas permiten el desprendimiento selectivo de gotas, reduciendo las salpicaduras y la distorsión.

La gestión eficaz del calor instantáneo es crucial para evitar problemas como el crecimiento excesivo del grano y la formación de fases frágiles, que pueden comprometer las propiedades mecánicas de la soldadura. Un control adecuado de la aplicación de calor instantáneo garantiza el mantenimiento de las propiedades mecánicas deseadas, especialmente en aleaciones de alta resistencia.

Efectos de la velocidad de enfriamiento en las propiedades mecánicas

Influencia de la velocidad de enfriamiento en la microestructura de la ZAT

La velocidad a la que se enfría una soldadura afecta en gran medida a la microestructura de la zona afectada por el calor (HAZ). El enfriamiento rápido forma estructuras martensíticas duras pero quebradizas, mientras que las velocidades de enfriamiento más lentas permiten una mezcla equilibrada de estructuras de ferrita y perlita fuertes y resistentes.

Efectos de enfriamiento rápido

• Formación de martensita: Las altas velocidades de enfriamiento favorecen la martensita, aumentando la dureza de la soldadura pero reduciendo la ductilidad.
• Tensiones residuales: El enfriamiento rápido puede inducir importantes tensiones residuales debido a la contracción diferencial, lo que puede provocar distorsiones o grietas.

Efectos de enfriamiento lento

• Formación de ferrita y perlita: Las velocidades de enfriamiento más lentas favorecen la transformación en ferrita y perlita, mejorando la ductilidad y la tenacidad.
• Tensiones residuales reducidas: El enfriamiento más lento minimiza los gradientes térmicos, reduciendo las tensiones residuales y los riesgos de agrietamiento.

Técnicas de control de la tasa de enfriamiento

La gestión eficaz de las velocidades de enfriamiento es esencial para conseguir las propiedades mecánicas deseadas en las soldaduras. Varias técnicas pueden ayudar a controlar estos índices durante la soldadura.

Gestión de la entrada de calor

• Ajuste de los parámetros de soldadura: El ajuste de los parámetros de soldadura, como la tensión del arco, la corriente y la velocidad, ayuda a controlar el aporte de calor. Técnicas como la soldadura por arco metálico con gas pulsado (GMAW-P) permiten controlar con precisión la velocidad de enfriamiento.
• Precalentamiento y control de la temperatura de paso: El precalentamiento del metal base y el mantenimiento de temperaturas adecuadas entre pasadas ralentizan la velocidad de enfriamiento, reduciendo las fases frágiles y las tensiones residuales.

Consideraciones sobre el grosor del material

• Placas finas: Las chapas finas se enfrían más rápidamente debido a su elevada relación superficie/volumen. Gestionar el aporte de calor es crucial para evitar soldaduras duras y quebradizas.
• Secciones gruesas: Las secciones gruesas se enfrían más lentamente debido a su mayor masa térmica. El precalentamiento y el control de las temperaturas entre pasadas ayudan a gestionar eficazmente las velocidades de enfriamiento.

Relación entre la velocidad de enfriamiento y las propiedades mecánicas

La velocidad de enfriamiento influye directamente en propiedades mecánicas clave como la dureza, la tenacidad y las tensiones residuales.

Dureza

Las altas velocidades de enfriamiento aumentan la dureza de la soldadura mediante la formación de estructuras martensíticas, aunque a expensas de la ductilidad. Las velocidades de enfriamiento más lentas reducen la dureza pero mejoran la ductilidad al promover fases más dúctiles.

Dureza

La tenacidad disminuye con mayores velocidades de enfriamiento debido a las microestructuras frágiles. Un enfriamiento más lento aumenta la tenacidad al permitir transformaciones más dúctiles.

Tensiones residuales y distorsión

Un enfriamiento desigual provoca tensiones residuales debidas a diferentes velocidades de contracción entre la soldadura y el metal base. El precalentamiento y el tratamiento térmico posterior a la soldadura (PWHT) pueden mitigar estas tensiones favoreciendo un enfriamiento uniforme.

Estrategias avanzadas de mitigación

Precalentamiento y tratamiento térmico posterior a la soldadura (PWHT)

El precalentamiento del metal base y el uso de tratamientos térmicos posteriores a la soldadura pueden ralentizar la velocidad de enfriamiento al reducir los gradientes de temperatura, minimizando así la formación de fases duras y frágiles. El PWHT refina aún más la microestructura y alivia las tensiones.

Técnicas de soldadura híbrida

La combinación de procesos de soldadura como el láser y el arco permite un mejor control de la aportación de calor y la velocidad de enfriamiento, optimizando el perfil térmico para obtener las propiedades mecánicas deseadas.

Conclusiones recientes y recomendaciones prácticas

Estudios recientes destacan la importancia del control de la velocidad de enfriamiento sobre el aporte de calor en aceros de alta resistencia. Los modelos computacionales simulan las relaciones microestructura-propiedades en distintas condiciones de enfriamiento.

Recomendaciones prácticas

• Hojas finas: Utilice un bajo aporte de calor con técnicas de soldadura pulsada para una gestión eficaz de la tasa de enfriamiento.
• Secciones gruesas: Aplique el precalentamiento y controle las temperaturas entre pasadas para gestionar las velocidades de enfriamiento sin una reducción excesiva.
• Protocolos específicos de materiales: Para los aceros inoxidables austeníticos, el enfriamiento rápido conserva la resistencia a la corrosión, mientras que los aceros al carbono se benefician de un enfriamiento moderado para evitar la fragilización.

Las nuevas investigaciones se centran en la supervisión de la velocidad de enfriamiento en tiempo real mediante técnicas como la termografía infrarroja y el aprendizaje automático para ajustar dinámicamente los parámetros de soldadura, garantizando propiedades mecánicas constantes.

Deformación por tensión de soldadura

Causas de la deformación por esfuerzos de soldadura

La deformación por esfuerzos de soldadura se produce debido a varios factores clave durante el proceso de soldadura. Comprender estas causas es esencial para minimizar la deformación y garantizar la integridad estructural de los componentes soldados.

Expansión térmica, contracción y tensiones residuales

Durante la soldadura, el calor intenso hace que el metal se expanda de forma desigual. Esta expansión suele ser desigual debido a la naturaleza localizada de la fuente de calor, lo que provoca tensiones de compresión alrededor de la zona soldada. Al enfriarse la soldadura, el metal se contrae. Sin embargo, esta contracción es resistida por el material circundante más frío, dando lugar a tensiones de tracción. La combinación de estas tensiones térmicas puede causar una deformación significativa si no se controla adecuadamente.

Las tensiones residuales son las que permanecen en el material soldado después de retirar la fuente de calor externa. Estas tensiones son consecuencia de los ciclos no uniformes de calentamiento y enfriamiento experimentados durante la soldadura. Las tensiones residuales pueden provocar distorsiones e influir negativamente en las propiedades mecánicas de la soldadura, como su resistencia y tenacidad. Son un factor crítico en la deformación global de las estructuras soldadas.

Transformación de fases

En materiales como el acero, la soldadura puede inducir cambios en la estructura del metal debido al rápido calentamiento y enfriamiento. Por ejemplo, el calentamiento y el enfriamiento rápidos pueden provocar transformaciones entre diferentes estructuras cristalinas, como de austenita a martensita en los aceros. Estos cambios de fase suelen implicar cambios de volumen, lo que contribuye aún más a la tensión y la deformación en la zona soldada.

Técnicas para minimizar la deformación por esfuerzos de soldadura

Se pueden emplear varias técnicas para minimizar los efectos de la deformación por tensión de la soldadura, garantizando una mejor calidad de la soldadura y un mejor rendimiento estructural.

Entrada de calor controlada

Controlar cuidadosamente los parámetros de soldadura, como la corriente, el voltaje y la velocidad, ayuda a optimizar el aporte de calor y a reducir la dilatación y contracción térmicas. Técnicas como la soldadura pulsada pueden ayudar a conseguir una aplicación de calor más controlada.

Precalentamiento y tratamiento térmico posterior a la soldadura (PWHT)

Precalentar el material base antes de soldar ayuda a reducir el gradiente de temperatura entre la soldadura y el metal circundante. Esta práctica minimiza las tensiones térmicas generadas durante la soldadura. Del mismo modo, el tratamiento térmico posterior a la soldadura (PWHT) puede utilizarse para aliviar las tensiones residuales enfriando lentamente la soldadura y el material circundante, promoviendo una microestructura más uniforme.

Secuencia y técnica de soldadura

Una secuencia de soldadura bien planificada puede reducir significativamente la deformación por tensiones. Por ejemplo, soldar desde el centro hacia el exterior o utilizar técnicas de soldadura en retroceso puede ayudar a distribuir el calor de forma más uniforme y reducir la acumulación de tensiones. Además, el empleo de técnicas como las pasadas de soldadura escalonadas puede minimizar la acumulación de calor en una sola zona.

Alivio mecánico de tensiones

Los métodos mecánicos como el peening, que consiste en golpear la soldadura para contrarrestar las tensiones de tracción, pueden aliviar eficazmente la tensión en la zona de la soldadura. Esta técnica puede ayudar a mejorar la integridad general de la soldadura.

Ejemplos prácticos y estudios de casos

Soldadura de acero estructural

En las aplicaciones de acero estructural, el control de la deformación por tensión de la soldadura es fundamental para mantener la alineación y la integridad de la estructura. Se suelen emplear técnicas como el precalentamiento y el uso de electrodos de bajo hidrógeno. Los estudios de casos han demostrado que estos métodos reducen eficazmente el agrietamiento y la distorsión en grandes componentes estructurales.

Fabricación de automóviles

En la industria del automóvil, la soldadura por puntos por resistencia se utiliza con frecuencia para unir chapas finas. Los rápidos ciclos de calentamiento y enfriamiento de este proceso pueden provocar importantes tensiones residuales. Para minimizar la deformación y garantizar la precisión dimensional de los ensamblajes soldados, se han desarrollado sistemas de control avanzados que gestionan con precisión la entrada de calor y las velocidades de enfriamiento.

Componentes aeroespaciales

La soldadura de aleaciones de alta resistencia utilizadas en aplicaciones aeroespaciales requiere un control meticuloso de los ciclos térmicos para evitar deformaciones y mantener las propiedades mecánicas. Para cumplir los estrictos requisitos de los componentes aeroespaciales, se emplean técnicas como la soldadura láser, que proporciona un control preciso de la entrada de calor, y tratamientos térmicos posteriores a la soldadura.

Si se comprenden las causas de la deformación por tensión de la soldadura y se emplean técnicas de mitigación adecuadas, es posible producir soldaduras de alta calidad con una distorsión mínima, lo que garantiza la fiabilidad y el rendimiento de las estructuras soldadas en diversos sectores.

Entrada de calor de soldadura

Importancia del aporte térmico de la soldadura

El aporte térmico de la soldadura es un factor clave que determina cuánta energía se suministra a la soldadura por unidad de longitud. Influye significativamente en los gradientes térmicos, las velocidades de enfriamiento y la evolución microestructural dentro de la soldadura y la zona afectada por el calor (HAZ). La gestión adecuada de la aportación de calor es esencial para conseguir las propiedades mecánicas deseadas y minimizar los defectos.

Cálculo del aporte térmico de soldadura

El cálculo del aporte térmico de la soldadura es esencial para controlar con precisión el proceso, en el que suelen intervenir la tensión, la corriente y la velocidad de desplazamiento. La fórmula según las normas ASME es:

• Entrada de calor = (Voltios × Amperios × 60) / Velocidad de desplazamiento (pulg./min.)

Esta ecuación proporciona un método sencillo para cuantificar el aporte de energía durante la soldadura. Sin embargo, es crucial ajustar este cálculo en función de la eficiencia térmica del proceso de soldadura utilizado.

Eficiencia térmica en los procesos de soldadura

Los distintos procesos de soldadura tienen distintas eficiencias que afectan a la energía real suministrada a la soldadura. Por ejemplo, la soldadura por arco sumergido es muy eficiente, mientras que la soldadura por arco de tungsteno con gas lo es menos. La norma EN ISO 1011-1 incorpora esta eficiencia al cálculo del aporte térmico:

• Entrada de calor = η × Energía del arco

Donde η representa la eficiencia térmica del proceso. Este ajuste garantiza una representación más precisa de la energía que incide en la soldadura.

Efectos del aporte térmico en la calidad de la soldadura

Impactos microestructurales

Un aporte térmico elevado puede provocar el engrosamiento del grano, lo que reduce la ductilidad, e influir en la precipitación de carburos y nitruros en las aleaciones, afectando a la resistencia a la corrosión.

Velocidad de enfriamiento y transformación de fases

La velocidad de enfriamiento está inversamente relacionada con el aporte de calor. Un aporte térmico elevado da lugar a velocidades de enfriamiento más lentas, lo que puede suprimir la formación de martensita en aceros templables, reduciendo el riesgo de fisuración en frío asistida por hidrógeno. A la inversa, se consiguen velocidades de enfriamiento más rápidas con menores aportes de calor, lo que puede aumentar la tenacidad.

Selección del proceso en función de la entrada de calor

Para elegir el proceso de soldadura adecuado hay que tener en cuenta los requisitos de aporte térmico. Los procesos de bajo aporte térmico, como el láser y la soldadura por haz de electrones, son ideales para aplicaciones que requieren precisión y una ZAT mínima. Por el contrario, los métodos de alto aporte térmico, como la soldadura por oxicorte, son adecuados para secciones más gruesas, pero pueden presentar riesgos de distorsión.

Últimos avances en la gestión de los aportes térmicos

Las recientes actualizaciones de las normas hacen hincapié en el papel de la eficiencia térmica a la hora de comparar distintos procesos de soldadura. Las aleaciones emergentes, en particular los aceros avanzados de alta resistencia, exigen un control más estricto del aporte de calor para equilibrar resistencia y tenacidad.

Implicaciones prácticas de la gestión de la entrada de calor

Gestionar eficazmente el aporte de calor implica controlar las temperaturas de precalentamiento y entre pasadas para optimizar las velocidades de enfriamiento y evitar la formación de fases frágiles. Las herramientas de supervisión en tiempo real, como las cámaras térmicas, ayudan a predecir los resultados microestructurales, lo que mejora la garantía de calidad en la soldadura.

Preguntas frecuentes

A continuación encontrará respuestas a algunas preguntas frecuentes:

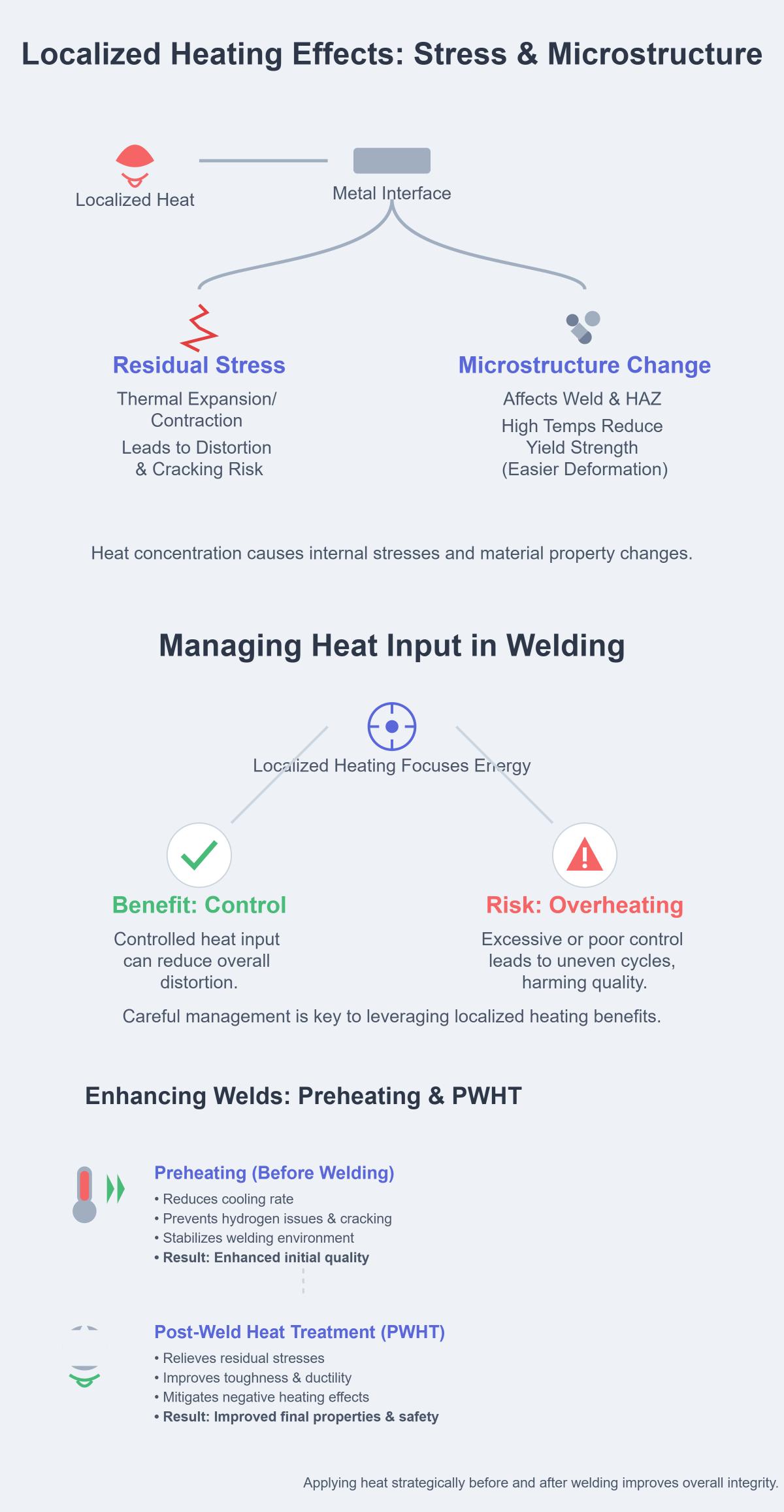

¿Cómo afecta el calentamiento localizado a la calidad de la soldadura?

El calentamiento localizado afecta significativamente a la calidad de la soldadura al concentrar el calor en puntos específicos, como la interfaz entre dos metales. Este método puede influir en la calidad de la soldadura de varias formas clave:

En primer lugar, el calentamiento localizado puede provocar la aparición de tensiones residuales debidas a la dilatación y contracción térmicas del metal. Estas tensiones pueden provocar distorsiones y grietas si no se gestionan adecuadamente. Las tensiones de compresión se desarrollan durante el calentamiento debido a la expansión térmica del metal, restringida por zonas circundantes más frías, seguidas de tensiones de tracción durante el enfriamiento a medida que el metal se contrae.

En segundo lugar, el calentamiento localizado ayuda a controlar el aporte de calor concentrándolo en zonas específicas, lo que reduce potencialmente la distorsión general. Sin embargo, si no se gestiona adecuadamente, un calentamiento localizado excesivo puede dar lugar a ciclos térmicos desiguales, lo que repercute negativamente en la calidad de la soldadura.

Además, el calentamiento localizado afecta a la microestructura y las propiedades del metal de soldadura y la zona afectada por el calor (ZAT). Las temperaturas más elevadas pueden reducir el límite elástico, haciendo que los materiales sean más susceptibles a la deformación plástica durante la soldadura.

El precalentamiento, una forma de calentamiento localizado, reduce la velocidad de enfriamiento de la soldadura, evitando la acumulación de hidrógeno y la formación de grietas. El precalentamiento controlado garantiza un entorno de soldadura estable, mejorando la calidad de la soldadura.

Además, el tratamiento térmico posterior a la soldadura (PWHT) consiste en calentar la estructura soldada para aliviar las tensiones residuales y mejorar propiedades mecánicas como la tenacidad y la ductilidad. Este proceso ayuda a mitigar los efectos adversos del calentamiento localizado al permitir que el metal se relaje y libere tensiones, mejorando la calidad de la soldadura y reduciendo el riesgo de fractura frágil.

¿Cuáles son las causas de los defectos metalúrgicos en la ZAT?

Los defectos metalúrgicos de la zona afectada por el calor (ZAC) se deben principalmente a las características térmicas del proceso de soldadura. Un elevado aporte de calor puede provocar una exposición prolongada a temperaturas elevadas, causando el engrosamiento del grano, lo que reduce la tenacidad y la ductilidad. Las rápidas velocidades de enfriamiento tras la soldadura favorecen la formación de fases frágiles como la martensita en los aceros, lo que aumenta la susceptibilidad al agrietamiento. Los ciclos térmicos incontrolados, sobre todo en el caso de soldaduras de varias pasadas, pueden alterar la microestructura de la ZAT, creando concentraciones de tensiones localizadas.

Entre los principales defectos se incluyen la fragilización por hidrógeno, en la que el hidrógeno atómico migra a las regiones de alta tensión durante el enfriamiento, y la degradación por precipitados en las aleaciones de aluminio, en la que las temperaturas de la ZAT disuelven los precipitados de refuerzo, reduciendo la resistencia. Además, las tensiones residuales derivadas de un enfriamiento no uniforme pueden acelerar la fatiga y las grietas por corrosión bajo tensión. Las estrategias de mitigación implican la optimización de los parámetros de soldadura, el empleo de técnicas de enfriamiento controlado y la selección de materiales adecuados para minimizar estos defectos.

¿Cómo minimizar la deformación por tensiones de soldadura?

Minimizar la deformación por tensiones de soldadura es esencial para mantener la integridad estructural de los componentes soldados. Esta deformación suele deberse a la expansión y contracción térmicas durante el proceso de soldadura, lo que puede provocar distorsiones y tensiones residuales. Entre las estrategias eficaces se incluye el precalentamiento de la zona de soldadura para reducir los gradientes de temperatura y las tensiones térmicas, evitando así la formación de grietas. El tratamiento posterior al calentamiento, como el recocido, puede aliviar aún más las tensiones residuales y mejorar las propiedades mecánicas. La aplicación de una secuencia de soldadura adecuada es crucial; una soldadura equilibrada alrededor del eje neutro y el uso de una secuencia adecuada pueden mitigar las fuerzas de contracción y la distorsión. Además, reducir el número de pasadas de soldadura y el tiempo total de soldadura puede disminuir los efectos acumulativos de la contracción. Las técnicas de alivio de tensiones mecánicas como el granallado, el martilleo y la vibración pueden aliviar las tensiones internas. Por último, la soldadura en retroceso y el preajuste de piezas contrarrestan la distorsión al permitir una expansión y contracción uniformes. Aplicando estas técnicas, la deformación por tensiones de soldadura puede minimizarse significativamente, garantizando la fiabilidad de las estructuras soldadas.

¿Cómo influye la velocidad de enfriamiento en las propiedades mecánicas?

La velocidad de enfriamiento afecta significativamente a las propiedades mecánicas de los materiales soldados, influyendo principalmente en la microestructura dentro de la Zona Afectada por el Calor (ZAC) y el metal de soldadura. Una velocidad de enfriamiento rápida puede conducir a la formación de estructuras martensíticas o bainíticas, que suelen aumentar la dureza y el límite elástico, pero reducen la tenacidad y la ductilidad. Por el contrario, las velocidades de enfriamiento más lentas tienden a producir estructuras de ferrita-pearlita que mejoran la ductilidad y la tenacidad, pero pueden disminuir la resistencia.

El enfriamiento rápido también puede provocar el afinamiento del grano, que generalmente mejora las propiedades mecánicas, mientras que el enfriamiento lento puede provocar el engrosamiento del grano, reduciendo la resistencia a la fractura. Además, el enfriamiento lento tras la soldadura, especialmente durante el tratamiento térmico posterior a la soldadura (PWHT), puede provocar fragilización por revenido debido a la segregación de impurezas en determinadas aleaciones, como los aceros al Cr-Mo.

¿Qué estrategias son eficaces para controlar el calor en la soldadura?

El control eficaz del calor en la soldadura es esencial para garantizar soldaduras de alta calidad y evitar defectos. Se pueden emplear varias estrategias:

1. Control de la velocidad de soldadura y la longitud del arco: Ajustar la velocidad de soldadura influye directamente en el aporte de calor; las velocidades más rápidas reducen el aporte de calor, mientras que las velocidades más lentas lo aumentan. Del mismo modo, es crucial mantener una longitud de arco constante; una longitud de arco más corta concentra el calor, mientras que una longitud de arco más larga lo dispersa más ampliamente.
2. Utilización de las técnicas de pausa y paso atrás: Las pausas durante la soldadura permiten disipar el calor, evitando el sobrecalentamiento. El retroceso, en el que la soldadura se realiza sobre el metal depositado previamente, ayuda a redistribuir el calor uniformemente por la soldadura.
3. Precalentamiento del metal base: El precalentamiento eleva la temperatura del metal base antes de la soldadura y reduce la velocidad de enfriamiento posterior. Esto reduce las tensiones residuales y evita la formación de microestructuras frágiles en la zona afectada por el calor (ZAT).
4. Tratamiento térmico posterior a la soldadura (PWHT): La PWHT consiste en recalentar la zona soldada a una temperatura específica, seguida de un enfriamiento lento. Este proceso alivia las tensiones residuales, reduce la dureza y mejora la tenacidad de la ZAT.
5. Optimización de los parámetros de soldadura y los metales de aportación: El ajuste de parámetros como la corriente, el voltaje y el flujo de gas de protección optimiza el control de la entrada de calor. La selección de metales de aportación con propiedades similares a las del metal base minimiza las diferencias de dilatación y contracción térmica, reduciendo la tensión en la ZAT.
6. Uso del ajuste más bajo de la soldadora: Utilizar el ajuste más bajo para lograr la fusión y dejar tiempo para la disipación del calor entre soldaduras ayuda a mitigar la distorsión térmica excesiva.
7. Distribución uniforme de la llama: En los procesos de soldadura con gas, el uso de una punta "rosebud" puede garantizar una distribución uniforme de la llama, evitando la carburación y asegurando una aplicación uniforme del calor.

Estas estrategias colectivas ayudan a gestionar eficazmente el aporte de calor, garantizando una mejor calidad de la soldadura y mejores propiedades mecánicas.

¿En qué se diferencian los procesos de soldadura TIG y MIG en la gestión del calor?

Los procesos de soldadura TIG (gas inerte de tungsteno) y MIG (gas inerte metálico) difieren significativamente en su enfoque de la gestión del calor, lo que repercute en la calidad de la soldadura y la idoneidad de la aplicación. La soldadura TIG genera un calor elevado y localizado debido a su enfoque sostenido del arco y a sus precisos mecanismos de control, como pedales o mandos manuales, que permiten un ajuste fino del aporte de calor. Esta precisión da como resultado una zona afectada por el calor (ZAC) mínima, lo que mejora la resistencia mecánica y reduce la tensión en metales finos. Las antorchas refrigeradas por agua se utilizan a menudo para gestionar la alta carga térmica, especialmente en materiales conductores como el aluminio.

Por el contrario, la soldadura MIG emplea una alimentación de hilo continua y un aporte térmico global normalmente inferior, lo que puede reducir el tamaño de la ZAT en algunos casos. Sin embargo, las mayores tasas de deposición y la dispersión más amplia del calor pueden dar lugar a una ZAT más grande, especialmente en materiales más gruesos. El control térmico en la soldadura MIG es menos preciso y depende de los ajustes de la velocidad de alimentación del hilo y de los gases de protección, como las mezclas de CO₂ o argón-CO₂. La soldadura MIG suele utilizar antorchas refrigeradas por aire, mientras que la refrigeración por agua se reserva para instalaciones industriales de alto amperaje.
