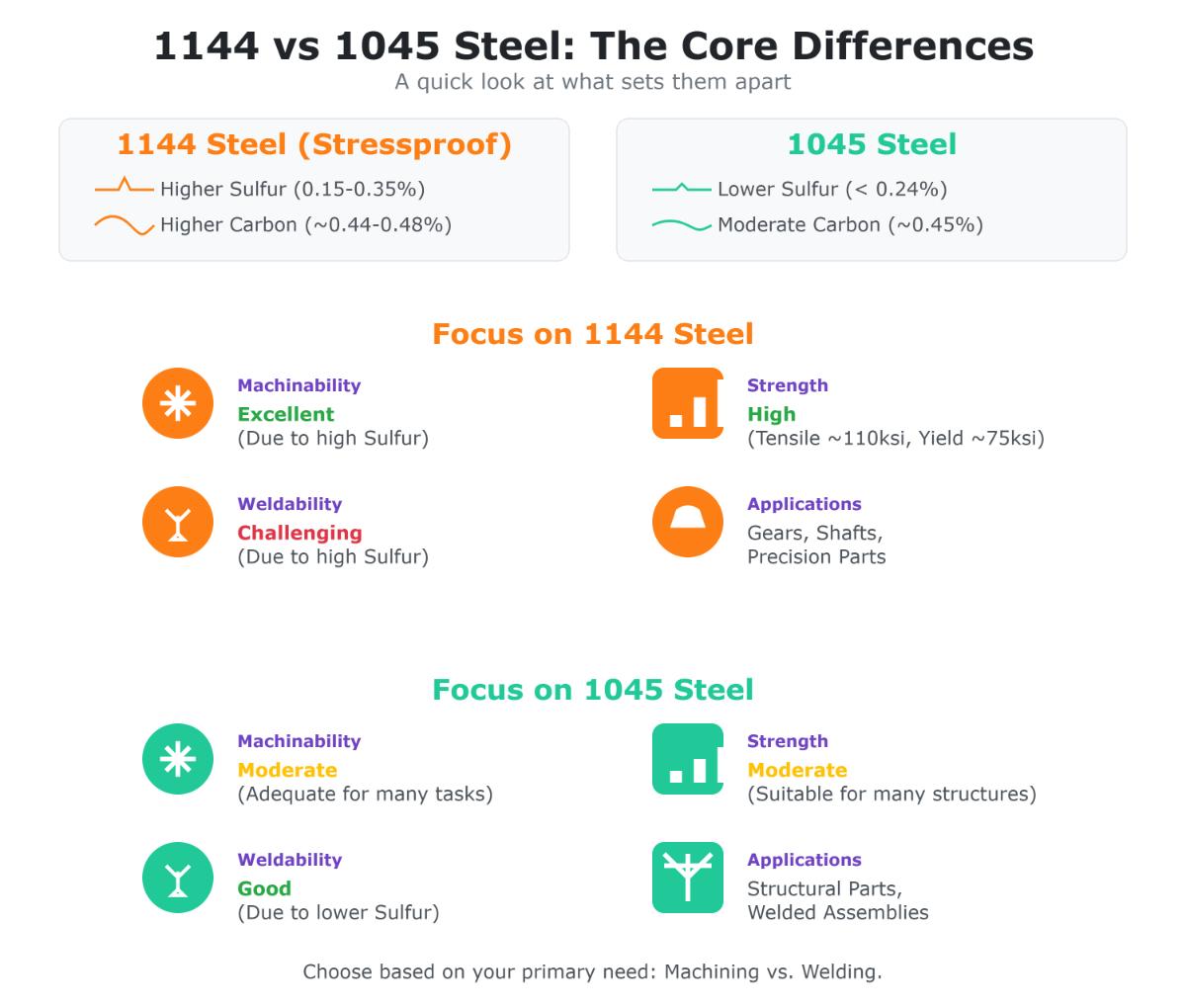

Acero 1144 frente a acero 1045: Principales diferencias y comparaciones

A la hora de elegir el acero adecuado para su proyecto, comprender los matices entre las distintas calidades puede marcar la diferencia. Entre la miríada de opciones de acero disponibles, los aceros 1144 y 1045 destacan por sus propiedades y aplicaciones únicas. Pero, ¿en qué se diferencian? ¿Es uno intrínsecamente mejor para el mecanizado o más adecuado para usos específicos? En este artículo profundizaremos en las principales diferencias y comparaciones entre los aceros 1144 y 1045, explorando sus composiciones químicas, propiedades mecánicas y aplicaciones típicas. Al final, tendrá una idea más clara de qué tipo de acero se adapta mejor a sus necesidades y por qué. ¿Está preparado para descubrir las diferencias fundamentales que podrían afectar a su próximo proyecto? Vamos a ello.

Introducción a los aceros 1144 y 1045

El acero 1144, a menudo denominado acero "a prueba de tensiones", es una aleación con alto contenido en carbono diseñada para aplicaciones que requieren una gran resistencia y una excelente maquinabilidad. El acero 1144, compuesto de aproximadamente 0,44% a 0,48% de carbono y niveles más altos de manganeso y azufre, ofrece propiedades únicas que lo hacen ideal para aplicaciones que requieren alta resistencia a la tracción, durabilidad y mecanizado de precisión.

Propiedades mecánicas del acero 1144

El acero 1144 tiene una elevada resistencia a la tracción, de unos 110.000 psi. Con un límite elástico de unos 100.000 psi, el acero 1144 puede soportar grandes esfuerzos sin deformarse permanentemente. Además, tiene una dureza Brinell de 217, lo que contribuye a su resistencia al desgaste y longevidad en aplicaciones exigentes.

Visión general del acero 1045

El acero 1045 es una aleación versátil de carbono medio valorada por su equilibrada resistencia, tenacidad y rentabilidad. Contiene aproximadamente 0,45% de carbono y 0,45% de manganeso, con un contenido de azufre normalmente inferior a 0,24%, lo que lo hace adecuado para diversas aplicaciones estructurales y mecánicas.

Propiedades mecánicas del acero 1045

El acero 1045 tiene una resistencia a la tracción que oscila entre 90.000 y 100.000 psi, lo que proporciona una resistencia adecuada para muchas aplicaciones industriales, al tiempo que mantiene una buena maquinabilidad. El límite elástico del acero 1045 suele situarse entre 50.000 y 70.000 psi, lo que lo hace menos resistente a la tensión que el acero 1144. La dureza Brinell del acero 1045 oscila entre 170 y 210. Aunque puede endurecerse superficialmente para alcanzar una dureza Rockwell C de 54-60, sigue siendo más blando que el acero 1144.

Análisis comparativo

Composición química

Aunque ambos aceros comparten un alto contenido de carbono, el acero 1144 tiene mayores niveles de manganeso y azufre. Estos elementos mejoran la maquinabilidad pero reducen la soldabilidad en comparación con el acero 1045, que tiene un menor contenido de azufre y mejor soldabilidad.

Resistencia y dureza

El acero 1144 supera al 1045 en resistencia a la tracción, límite elástico y dureza. Estos atributos hacen que el acero 1144 sea más adecuado para aplicaciones de alta resistencia que exigen durabilidad y resistencia al desgaste.

Maquinabilidad

El acero 1144 es conocido por su maquinabilidad superior debido a su mayor contenido en azufre, lo que facilita su mecanizado en componentes precisos. En cambio, el acero 1045 ofrece una maquinabilidad moderada, pero destaca en aplicaciones que requieren soldadura.

Consideraciones sobre la aplicación

Aplicaciones del acero 1144

El acero 1144 es el preferido para fabricar componentes de alta resistencia, como ejes, engranajes y piezas mecanizadas de precisión. Su elevada resistencia a la tracción y dureza son ventajosas en entornos en los que la durabilidad es fundamental.

Aplicaciones del acero 1045

El acero 1045 se utiliza habitualmente en aplicaciones estructurales, como tuberías, piezas de maquinaria y componentes soldados. Su equilibrio entre resistencia y soldabilidad lo convierte en una opción versátil para diversos usos industriales.

Comprender las distintas propiedades y ventajas de los aceros 1144 y 1045 es crucial para seleccionar el material adecuado para aplicaciones específicas. Cada grado de acero ofrece ventajas únicas adaptadas a diferentes necesidades de ingeniería y fabricación.

Diferencias en la composición química

Composición química del acero 1144

El acero 1144, también conocido como acero a prueba de tensiones, se caracteriza por su composición química específica:

• Hierro (Fe): 97,50% a 98,01%
• Carbono (C): 0,40% a 0,48%
• Manganeso (Mn): 1,35% a 1,65%
• Azufre (S): 0,24% a 0,33%
• Fósforo (P): Máximo 0,04%

El alto contenido de azufre del acero 1144 facilita su mecanizado porque forma inclusiones de sulfuro de manganeso. Estas inclusiones actúan como lubricantes, reduciendo la fricción y el desgaste de las herramientas. Esta propiedad hace que el acero 1144 sea muy adecuado para aplicaciones que requieren un mecanizado de precisión.

Composición química del acero 1045

En cambio, el acero 1045 tiene una composición química diferente que afecta a sus propiedades:

• Carbono (C): Aproximadamente de 0,43% a 0,50%
• Manganeso (Mn): Aproximadamente de 0,60% a 0,90%
• Azufre (S): Típicamente muy bajo, normalmente

Comparación de las propiedades mecánicas del acero 1144 frente al 1045

Resistencia a la tracción

La resistencia a la tracción es una medida crítica de la capacidad de un material para resistir la tracción.

Resistencia a la tracción del acero 1045

El acero 1045 suele presentar una resistencia a la tracción que oscila entre 570 MPa y 700 MPa (81.900 y 101.500 PSI). Estos valores pueden variar en función del tratamiento térmico y los métodos de procesamiento.

1144 Resistencia a la tracción del acero

Por el contrario, el acero 1144 demuestra una resistencia a la tracción de aproximadamente 760 MPa a 800 MPa (110.000 a 116.000 PSI), lo que lo hace significativamente más fuerte que el acero 1045 en términos de rendimiento a la tracción.

Límite elástico

El límite elástico indica el nivel de tensión en el que un material empieza a deformarse permanentemente.

Límite elástico del acero 1045

En el caso del acero 1045, el límite elástico suele situarse entre 300 MPa y 450 MPa (43.500 y 65.300 PSI), pero el estirado en frío puede aumentarlo hasta unos 77.000 PSI.

1144 Acero límite elástico

El acero 1144 presenta un límite elástico más elevado, de unos 690 MPa (100.000 PSI), lo que refleja su capacidad para soportar mayores esfuerzos antes de que se produzca una deformación permanente.

Dureza

La dureza es una medida de la resistencia de un material a la deformación y el desgaste.

Acero 1045 Dureza

El acero 1045 suele tener una dureza Brinell de entre 170 y 210 HB. Este nivel de dureza moderado proporciona un equilibrio entre la resistencia al desgaste y la maquinabilidad.

1144 Dureza del acero

El acero 1144 presenta una dureza Brinell de aproximadamente 217 HB, lo que lo hace más duro y resistente al desgaste que el acero 1045. Esta mayor dureza es beneficiosa para aplicaciones que requieren componentes duraderos.

Alargamiento y reducción de superficie

El alargamiento y la reducción de área miden la ductilidad, indicando cuánto puede estirarse un material antes de romperse.

Acero 1045 Alargamiento

El acero 1045 ofrece una ductilidad razonable con un alargamiento a la rotura de alrededor de 12% a 16% sobre 50 mm. Esta característica le permite soportar deformaciones considerables antes de fracturarse.

1144 Alargamiento del acero

El acero 1144, por su parte, tiene un porcentaje de alargamiento inferior, generalmente en torno a 10% a 12%. Esto refleja su mayor resistencia y menor ductilidad en comparación con el acero 1045.

Tabla comparativa de propiedades mecánicas

Maquinabilidad y ventajas de fabricación

Maquinabilidad de los aceros 1144 y 1045

El acero 1144 es muy mecanizable gracias a su alto contenido en azufre. Este azufre forma lubricantes internos en el acero, que reducen la fricción durante el mecanizado. Estos lubricantes internos ayudan a romper las virutas que se forman durante el corte, lo que da lugar a cortes más suaves, menos desgaste de la herramienta y mejores acabados superficiales. El grado de maquinabilidad del acero 1144 se sitúa normalmente entre 76% y 85%, lo que lo convierte en uno de los aceros al carbono más maquinables del mercado.

Por el contrario, el acero 1045 tiene un contenido de azufre significativamente menor, normalmente inferior a 0,05%. Esto da lugar a menos lubricantes internos, lo que provoca una mayor fricción durante los procesos de mecanizado. En consecuencia, el acero 1045 es más difícil de mecanizar, con un índice de mecanizabilidad más bajo, en torno a 64%. Esta mayor fricción provoca un desgaste más rápido de la herramienta y puede requerir cambios de herramienta y mantenimiento más frecuentes, lo que aumenta los costes y el tiempo de producción.

Acero a prueba de tensiones: Ventajas y aplicaciones

El acero 1144, a menudo denominado acero "a prueba de tensiones", combina una gran resistencia con una excelente maquinabilidad. El término "a prueba de tensiones" hace referencia a una técnica de procesamiento específica que mejora las propiedades mecánicas del material, en particular su resistencia a la tracción y su límite elástico, sin comprometer significativamente su mecanizabilidad.

Ventajas del acero a prueba de tensiones

• Maquinabilidad mejorada: El alto contenido de azufre y los lubricantes internos resultantes reducen significativamente la fricción, haciendo que el proceso de mecanizado sea más rápido y eficaz.
• Reducción del desgaste de la herramienta: Los lubricantes internos prolongan la vida útil de la herramienta, reduciendo la frecuencia de los cambios de herramienta y el mantenimiento.
• Alta calidad de acabado superficial: Las piezas mecanizadas de acero 1144 suelen tener acabados superficiales superiores, lo que reduce la necesidad de operaciones de acabado secundarias.

Aplicaciones del acero a prueba de tensiones

El acero a prueba de tensiones, como el 1144, es ideal para piezas mecanizadas de alta precisión en las que la exactitud dimensional y el acabado superficial son fundamentales. Las aplicaciones más comunes son:

• Ejes y husillos: Cuando se requiere gran resistencia y precisión.
• Engranajes y piñones: Se beneficia de la resistencia al desgaste y la maquinabilidad del acero.
• Sujetadores y pernos: Que requieren una gran resistencia a la tracción y durabilidad.
• Componentes de automoción: Como los componentes de la dirección y diversas piezas del motor, donde la fiabilidad y la precisión son primordiales.

Consideraciones sobre la fabricación

Tenga en cuenta estos factores a la hora de elegir entre el acero 1144 y el 1045 para la fabricación:

• Volumen de producción: En las series de producción de gran volumen, la mecanizabilidad superior del acero 1144 puede suponer un importante ahorro de costes al reducir el tiempo de mecanizado y el desgaste de las herramientas.
• Tolerancias de mecanizado: Las piezas que requieren tolerancias de mecanizado estrechas se benefician de la mecanizabilidad constante y predecible del acero 1144.
• Requisitos de soldadura: Si la aplicación implica soldadura, generalmente se prefiere el acero 1045 debido a su menor contenido en azufre, que reduce el riesgo de porosidad y agrietamiento de la soldadura.
• Tratamiento térmico: El acero 1045 ofrece mejores prestaciones en aplicaciones que requieren tratamiento térmico y una mayor integridad estructural.

Aplicaciones comunes y consideraciones de rendimiento

El acero 1144 es conocido por su excelente mecanizabilidad y resistencia, lo que lo hace perfecto para componentes de precisión que requieren tolerancias estrechas y acabados suaves. Las aplicaciones más comunes son:

• Ejes y husillos: La alta resistencia a la tracción y la estabilidad dimensional del acero 1144 lo hacen adecuado para la fabricación de ejes y husillos que exigen precisión y durabilidad.
• Engranajes, piñones, bujes y cojinetes: La dureza y la resistencia al desgaste del acero 1144 son beneficiosas para fabricar engranajes, piñones, bujes y cojinetes, que deben soportar una tensión mecánica y una fricción importantes.
• Sujetadores y pernos: La combinación de resistencia y maquinabilidad hace que el acero 1144 sea la opción preferida para tornillos y pernos de alta resistencia utilizados en diversas aplicaciones industriales.
• Componentes de automoción: El acero 1144 se utiliza a menudo en la industria del automóvil para componentes como piezas de dirección y componentes de motor que requieren alta resistencia y mecanizado de precisión.

Aplicaciones del acero 1045

El acero 1045 se valora por sus propiedades equilibradas de resistencia, tenacidad y soldabilidad, que lo hacen adecuado para una amplia gama de aplicaciones estructurales y mecánicas. Entre sus usos más comunes se incluyen:

• Componentes estructurales: El acero 1045 se utiliza ampliamente en la construcción de componentes estructurales, como vigas y pilares, donde son esenciales una resistencia moderada y una buena soldabilidad.
• Piezas de maquinaria: La tenacidad y resistencia moderada del acero 1045 lo hacen adecuado para diversas piezas de maquinaria, como ejes, acoplamientos y cigüeñales.
• Tubos y tuberías: El acero 1045 se utiliza a menudo en la fabricación de tubos que requieren buenas propiedades mecánicas y soldabilidad.
• Conjuntos soldados: El acero 1045 es ideal para ensamblajes soldados como bastidores y soportes debido a su mejor soldabilidad y menor contenido de azufre.
• Componentes tratados térmicamente: El acero 1045 puede endurecerse superficialmente para mejorar la resistencia al desgaste, lo que lo hace adecuado para componentes que requieren una mayor dureza, como engranajes y ruedas dentadas.

Rendimiento bajo presión

Tanto el acero 1144 como el 1045 ofrecen distintas ventajas en función de la aplicación. Cada uno se comporta de forma diferente en condiciones de tensión.

• 1144 Acero: Gracias a su mayor resistencia a la tracción y al límite elástico, el acero 1144 se comporta excepcionalmente bien en condiciones de gran tensión sin sufrir deformaciones permanentes. Su mayor dureza también proporciona una mejor resistencia al desgaste, por lo que es adecuado para componentes que experimentan una tensión mecánica y una fricción significativas.
• Acero 1045: Aunque no es tan resistente como el acero 1144, el acero 1045 ofrece una resistencia adecuada para muchas aplicaciones y se comporta bien bajo tensiones moderadas. Su mejor soldabilidad y su capacidad de endurecimiento superficial lo convierten en una opción versátil para componentes que requieren un equilibrio entre resistencia, tenacidad y soldabilidad.

Consideraciones para la selección

A la hora de elegir entre el acero 1144 y el 1045 para una aplicación específica, deben tenerse en cuenta varios factores:

• Maquinabilidad: El acero 1144 es el preferido para aplicaciones que requieren un mecanizado exhaustivo debido a su mayor facilidad de mecanizado y menor desgaste de la herramienta.
• Soldabilidad: El acero 1045 es una mejor opción para las aplicaciones que implican soldadura, ya que tiene un menor contenido de azufre y un menor riesgo de defectos de soldadura.
• Requisitos de fuerza: Para aplicaciones que requieren un mayor límite elástico y de tracción, el acero 1144 es la opción preferida.
• Resistencia al desgaste: Si la resistencia al desgaste es crítica, la mayor dureza del acero 1144 proporciona un mejor rendimiento.
• Tratamiento térmico: El acero 1045 puede templarse en superficie, lo que lo hace adecuado para aplicaciones que requieren una dureza y una resistencia al desgaste adicionales.

Comprender los requisitos específicos de la aplicación y las propiedades únicas de cada grado de acero ayudará a seleccionar el material más adecuado para un rendimiento óptimo.

Elegir el acero adecuado a sus necesidades

Seleccionar el acero adecuado requiere evaluar los factores que afectan a su rendimiento y adecuación para usos específicos.

Propiedades mecánicas

Las propiedades mecánicas del acero, como la resistencia a la tracción, el límite elástico y la dureza, son cruciales para determinar su idoneidad para distintas aplicaciones.

• Resistencia a la tracción: El acero 1144 ofrece una mayor resistencia a la tracción (760-800 MPa) en comparación con el acero 1045 (570-700 MPa), lo que lo hace más adecuado para aplicaciones de alta tensión.
• Límite elástico y dureza: El acero 1144 puede soportar mayores esfuerzos con un límite elástico de unos 690 MPa y tiene una mayor dureza Brinell (217 HB), lo que lo hace más resistente al desgaste en comparación con el acero 1045, cuyo límite elástico oscila entre 300 y 450 MPa y su dureza entre 170 y 210 HB.

Maquinabilidad

La maquinabilidad es un factor crítico, especialmente para las aplicaciones que requieren un mecanizado exhaustivo.

• 1144 Acero: El acero 1144 es altamente mecanizable porque su alto contenido en azufre actúa como lubricante, reduciendo el desgaste de las herramientas y mejorando el acabado superficial. Es ideal para componentes de alta precisión.
• Acero 1045: Ofrece una mecanizabilidad moderada y puede requerir cambios de herramienta y mantenimiento más frecuentes. Es menos adecuado para el mecanizado de alta precisión, pero puede utilizarse cuando el mecanizado es menos intensivo.

Soldabilidad

La soldabilidad es importante para las aplicaciones que implican procesos de fabricación y unión.

• 1144 Acero: El mayor contenido de azufre puede causar porosidad en la soldadura y agrietamiento, por lo que es menos adecuado para soldar sin las precauciones adecuadas.
• Acero 1045: Tiene mejor soldabilidad debido a su menor contenido en azufre, lo que lo convierte en una opción preferible para ensamblajes soldados y componentes estructurales.

Resistencia a la corrosión

Aunque tanto el acero 1144 como el 1045 no son resistentes a la corrosión por naturaleza, difieren en la forma en que afrontan los entornos corrosivos.

• 1144 Acero: Ofrece mayor resistencia a la corrosión y estabilidad dimensional bajo fluctuaciones de temperatura, por lo que es adecuado para esfuerzos ambientales moderados.
• Acero 1045: Normalmente requiere revestimientos protectores para evitar la corrosión y es menos resistente a la corrosión que el acero 1144.

Coste y disponibilidad

Los costes y la disponibilidad de materiales también pueden influir en la elección.

• 1144 Acero: Generalmente más caro debido a sus propiedades especializadas y a su tratamiento antiestrés. Suele elegirse por su maquinabilidad y resistencia superiores.
• Acero 1045: Más rentable y ampliamente disponible, lo que la convierte en una opción habitual para aplicaciones de uso general.

Orientaciones para aplicaciones específicas

La elección entre el acero 1144 y el 1045 depende de los requisitos específicos de su aplicación. He aquí algunas pautas que le ayudarán a decidir:

Piezas mecanizadas de alta precisión

El acero 1144 es ideal para aplicaciones de alta precisión que requieren tolerancias estrechas y un excelente acabado superficial gracias a su mecanizabilidad superior y a sus propiedades de alivio de tensiones, y se utiliza habitualmente para ejes y husillos, engranajes y piñones, y tornillería y pernos de precisión.

Componentes estructurales y soldados

Para componentes estructurales y ensamblajes que requieren buena soldabilidad y tenacidad, el acero 1045 es más adecuado. Equilibra resistencia y soldabilidad, por lo que es ideal para:

• Vigas y pilares
• Piezas de maquinaria como ejes y acoplamientos
• Conjuntos y bastidores soldados

Piezas resistentes al desgaste

Si la resistencia al desgaste es un factor crítico, la mayor dureza del acero 1144 lo hace ventajoso para piezas sometidas a fricción y tensión mecánica significativas. Las aplicaciones incluyen:

• Rodamientos y bujes
• Engranajes y ruedas dentadas de alto desgaste

Componentes tratados térmicamente

Para los componentes que se benefician de un tratamiento térmico para mejorar la dureza y la resistencia al desgaste, el acero 1045 es una mejor opción debido a su capacidad de endurecimiento superficial. Las aplicaciones típicas son:

• Engranajes con tratamiento térmico
• Piezas mecánicas con superficie endurecida

Si tiene en cuenta estos factores y los ajusta a las exigencias específicas de su proyecto, podrá tomar una decisión informada sobre si el acero 1144 o 1045 es el que mejor se adapta a sus necesidades.

Preguntas frecuentes

A continuación encontrará respuestas a algunas preguntas frecuentes:

¿Cuáles son las principales diferencias entre el acero 1144 y el acero 1045?

Las principales diferencias entre el acero 1144 y el 1045 radican en su composición química, propiedades mecánicas, maquinabilidad y soldabilidad. El acero 1144, también conocido como acero Stressproof, tiene un mayor contenido de azufre (0,15-0,35%) que el acero 1045 (menos de 0,24%), lo que mejora significativamente su maquinabilidad pero dificulta su soldadura. Además, el acero 1144 tiene un contenido de carbono ligeramente superior (~0,44-0,48%) al del acero 1045 (~0,45%), lo que contribuye a su mayor resistencia a la tracción (hasta 110.000 psi) y a su límite elástico (hasta 75.000 psi). Esto hace que el acero 1144 sea más duro y más adecuado para componentes de alta precisión y resistentes al desgaste, como engranajes y ejes.

Por el contrario, el acero 1045, con su menor contenido en azufre, ofrece una mejor soldabilidad y una resistencia moderada, lo que lo hace adecuado para aplicaciones estructurales y ensamblajes soldados. Su mecanizabilidad moderada es adecuada para tareas de mecanizado menos intensivas. Así pues, la elección entre estos aceros depende de los requisitos específicos de eficacia de mecanizado, necesidades de soldadura y rendimiento mecánico de la aplicación.

¿Qué tipo de acero es más mecanizable y por qué?

El acero 1144 tiene mejor maquinabilidad que el 1045. Esta mayor maquinabilidad se debe a su mayor contenido de azufre, normalmente entre 0,24% y 0,33%, que da lugar a la formación de inclusiones de sulfuro de manganeso. Estas inclusiones actúan como rompevirutas durante el mecanizado, reduciendo la fricción entre la herramienta de corte y la pieza, y facilitando la formación de viruta. Como resultado, el acero 1144 produce virutas quebradizas y fáciles de romper, que contribuyen a prolongar la vida útil de la herramienta y a mejorar los acabados superficiales.

Por otra parte, el acero 1045, con su menor contenido de azufre (aproximadamente de 0% a 0,05%), forma virutas más duras y continuas que aumentan el desgaste de la herramienta y dificultan el mecanizado. En consecuencia, el acero 1045 tiene un índice de maquinabilidad inferior, de unos 64% en relación con un acero de mecanizado libre estándar, en comparación con el índice del acero 1144, de aproximadamente 81% a 85%. Por lo tanto, para aplicaciones en las que la maquinabilidad es una prioridad, el acero 1144 es la opción preferida.

¿Cuáles son las propiedades mecánicas típicas de los aceros 1144 y 1045?

Las propiedades mecánicas típicas de los aceros 1144 y 1045 ponen de relieve sus distintas ventajas y su idoneidad para diferentes aplicaciones.

El acero 1144, conocido por su alta resistencia y maquinabilidad, presenta una resistencia a la tracción que oscila aproximadamente entre 108.000 y 130.000 psi, un límite elástico entre 89.900 y 120.000 psi, y una dureza en torno a 240 y 270 BHN. Su alargamiento a la rotura suele ser de 7% a 12%, lo que indica una menor ductilidad, y presenta una reducción de área entre 20% y 30%.

En cambio, el acero 1045, aunque ofrece una resistencia moderada, presenta una resistencia a la tracción de entre 82.700 y 101.500 psi, un límite elástico de entre 45.000 y 65.000 psi y una dureza que suele oscilar entre 170 y 210 BHN en estado normalizado. Presenta un mayor alargamiento a la rotura, normalmente de 15% a 20%, lo que demuestra una mejor ductilidad y tenacidad.

Estas diferencias hacen que el acero 1144 sea ideal para aplicaciones de alta carga que requieren un mecanizado preciso, mientras que el acero 1045 es más adecuado para piezas que requieren conformabilidad y resistencia al impacto.

¿Qué composiciones químicas distinguen al acero 1144 del acero 1045?

Las composiciones químicas que distinguen al acero 1144 del acero 1045 son principalmente su contenido en carbono, manganeso y azufre. El acero 1144 contiene de 0,40% a 0,48% de carbono, mientras que el acero 1045 tiene un contenido de carbono ligeramente superior, de 0,43% a 0,50%, lo que hace que el 1045 sea ligeramente más resistente y duro. El contenido de manganeso del acero 1144 es significativamente mayor, de 1,35% a 1,65%, lo que aumenta su resistencia y tenacidad más que los 0,6% a 0,9% del acero 1045. Además, el acero 1144 tiene un mayor contenido de azufre, entre 0,24% y 0,33%, lo que mejora su maquinabilidad al crear inclusiones que rompen las virutas. En cambio, el acero 1045 tiene un contenido de azufre más bajo, normalmente inferior a 0,05%, para mantener la ductilidad y reducir la fragilidad. Ambos aceros tienen un contenido de fósforo similar, hasta 0,04%, y su contenido de hierro varía ligeramente debido a las diferencias en otros elementos. Estas diferencias de composición hacen que el acero 1144 tenga una mejor maquinabilidad y que el acero 1045 ofrezca un equilibrio de resistencia y tenacidad adecuado para aplicaciones de alta tensión.

¿Cuáles son las aplicaciones más comunes del acero 1144 en comparación con el acero 1045?

El acero 1144, conocido por su excelente maquinabilidad debido a su mayor contenido en azufre, se utiliza habitualmente en aplicaciones en las que la precisión y la facilidad de mecanizado son fundamentales. Los usos típicos incluyen la fabricación de componentes como bujes, ejes de transmisión, pivotes, husillos y engranajes. Sus propiedades mecánicas lo hacen adecuado para la industria de la construcción, reforzando estructuras de hormigón, y en ingeniería civil y estructural para construir estructuras resistentes como puentes.

En cambio, el acero 1045, con un perfil equilibrado de resistencia y ductilidad, suele utilizarse en aplicaciones industriales generales como ejes, pernos, espárragos y diversas piezas de maquinaria. También se utiliza en la industria agrícola y automovilística para componentes de maquinaria por su durabilidad y resistencia moderada.

La elección entre el acero 1144 y el 1045 depende de los requisitos específicos del proyecto, incluida la necesidad de una alta maquinabilidad (1144) o una mayor resistencia y una maquinabilidad moderada (1045).

¿Cómo elijo el acero adecuado para mis necesidades específicas?

Para elegir el acero adecuado entre 1144 y 1045, considere los requisitos específicos de su proyecto, centrándose en las diferencias clave de sus propiedades y aplicaciones.

Si su proyecto prioriza la mecanizabilidad y la resistencia, el acero 1144, también conocido como Stressproof, es ideal. Su mayor contenido de azufre mejora las características de mecanizado libre, reduciendo el desgaste de la herramienta y mejorando la formación de viruta, lo que lo hace adecuado para aplicaciones de alta resistencia que requieren un mecanizado preciso.

Por el contrario, si la soldabilidad es más crítica y basta con una resistencia moderada, el acero 1045 es la mejor opción. Su menor contenido de azufre facilita la soldadura, por lo que es adecuado para componentes estructurales y aplicaciones que requieren una buena soldabilidad.
