Guía completa de bridas de anillo espaciador: Dimensiones, tipos y usos

Imagine un mundo en el que el componente más pequeño puede determinar la eficacia de una operación industrial masiva. Las bridas de anillo separador, aunque a menudo se pasan por alto, desempeñan un papel fundamental a la hora de garantizar la conexión y el funcionamiento sin fisuras de sistemas de tuberías en diversas industrias. Pero, ¿qué son exactamente estos componentes esenciales y por qué son tan cruciales? En esta completa guía, profundizaremos en las especificaciones técnicas de las bridas de anillo espaciador, incluidas sus dimensiones, tal y como se definen en la norma ASME B16.48. Exploraremos los distintos tipos disponibles y sus aplicaciones específicas, proporcionándole una clara comprensión de su importancia. Tanto si es un ingeniero que busca optimizar el rendimiento de un sistema como si es un profesional del mantenimiento que desea garantizar la longevidad, este artículo le proporcionará los conocimientos que necesita. ¿Listo para descubrir el intrincado mundo de las bridas de anillo espaciador y sus usos vitales? Sumerjámonos en el tema.

Introducción a las bridas de anillo espaciador

Las bridas de anillo espaciador son componentes esenciales en los sistemas de tuberías, diseñados para mantener una separación precisa entre dos bridas y, al mismo tiempo, permitir que el fluido fluya de forma continua. Estos componentes suelen tener forma de anillo con un orificio central que coincide con el diámetro interior de la tubería, lo que garantiza que el flujo de fluido no se interrumpa cuando la tubería no está aislada o bloqueada. Este diseño representa la posición "abierta" en un conjunto de brida ciega de espectáculo.

Las bridas de anillo espaciador desempeñan un papel vital en diversas aplicaciones industriales debido a su capacidad para mantener la integridad del sistema y facilitar el mantenimiento sin interrumpir las operaciones. Su diseño permite un fácil montaje, desmontaje y ajuste de la tubería, lo que resulta crucial en industrias en las que es necesario un mantenimiento y unas inspecciones frecuentes. Las principales ventajas de las bridas de anillo espaciador son la continuidad operativa, la flexibilidad de mantenimiento y el cumplimiento de las normas del sector. Al mantener la separación entre las caras de las bridas, las bridas de anillo espaciador garantizan que no se interrumpa el flujo de fluidos, lo que es fundamental para las operaciones continuas en sectores como el del petróleo y el gas, el procesamiento químico y la generación de energía. Estas bridas facilitan el mantenimiento y la inspección de las tuberías sin necesidad de parar todo el sistema, lo que aumenta la eficacia y la seguridad de las operaciones. Fabricadas según la norma ASME B16.48, las bridas de anillo espaciador garantizan la compatibilidad y fiabilidad en entornos industriales y de alta presión.

Las bridas de anillo espaciador se utilizan en una amplia gama de industrias que requieren sistemas de tuberías robustos y fiables. Sus principales aplicaciones incluyen garantizar un flujo continuo en las tuberías de la industria del petróleo y el gas, mantener la integridad del sistema en el procesamiento químico, apoyar las operaciones de alta presión y alta temperatura en las centrales eléctricas y mejorar el tiempo de actividad del sistema y la seguridad operativa en las refinerías.

En los conjuntos de persianas de anteojos, las bridas de anillo espaciador se utilizan junto con las persianas de anteojos, componentes de doble uso diseñados para aislar o abrir una sección de tubería. El anillo espaciador corresponde a la parte del anillo abierto de la brida ciega, lo que permite que la tubería permanezca operativa a la vez que se garantiza una separación adecuada entre las bridas. Esta configuración permite a los operarios determinar rápida y visualmente el estado de la tubería en función de la orientación del conjunto de bridas.

Especificaciones técnicas

La norma ASME B16.48 describe las dimensiones y los requisitos de las bridas de línea, incluidas las bridas de anillo espaciador, para garantizar la uniformidad y la compatibilidad en los sistemas de tuberías. Esta norma abarca especificaciones de materiales, presiones nominales y tolerancias dimensionales, lo que la convierte en una referencia fundamental para ingenieros y fabricantes.

Para cumplir la norma ASME B16.48, las bridas de anillo separador deben cumplir unos criterios específicos:

• Especificaciones materiales: Los materiales utilizados deben ser compatibles con el sistema de tuberías y adecuados para las condiciones de presión y temperatura previstas. Los materiales más comunes son el acero al carbono, el acero inoxidable y los aceros aleados.
• Presiones nominales: Las bridas de anillo espaciador están clasificadas para diferentes clases de presión, que normalmente van de la Clase 150 a la Clase 2500. Cada clase tiene requisitos dimensionales y de espesor específicos para soportar la presión designada.
• Marcas: Las bridas deben marcarse con la información esencial, incluido el nombre del fabricante, el grado del material, la presión nominal y el tamaño, garantizando la trazabilidad y el cumplimiento.

Las bridas de anillo espaciador están disponibles en varias dimensiones para adaptarse a diferentes sistemas de tuberías y clases de presión. Las dimensiones son fundamentales para garantizar un ajuste y un funcionamiento adecuados dentro del sistema. Estas son algunas dimensiones estándar para diferentes clases de presión:

Clase 150 Dimensiones

Los tamaños comunes de las bridas de anillo separador de Clase 150 incluyen 3½" y 4". El diámetro exterior varía en función del tamaño, y el grosor coincide con el grosor de la cara elevada de la brida correspondiente. El diámetro del círculo de pernos es específico de cada tamaño para garantizar una alineación correcta.

Clase 300 Dimensiones

Las bridas de anillo separador de clase 300 vienen en tamaños similares a las de clase 150, pero tienen un mayor espesor para soportar presiones más altas. El diámetro del círculo de pernos está diseñado para adaptarse a los requisitos de mayor presión.

Dimensiones de las clases 900 y 2500

• Tallas: Normalmente oscilan entre 5" y 24".
• Espesor: Significativamente más grueso para soportar las mayores presiones nominales.
• Diámetro del círculo de pernos: Más grande para acomodar el mayor tamaño y número de tornillos.

Las tolerancias dimensionales son cruciales para garantizar que las bridas de anillo separador encajen correctamente en un sistema de tuberías. La norma ASME B16.48 especifica las variaciones permitidas de grosor, diámetro y colocación de los orificios de los pernos para garantizar una fijación segura y la integridad del sistema. El correcto cumplimiento de estas especificaciones garantiza que las bridas de anillo espaciador funcionen de forma fiable en las condiciones de presión y temperatura designadas.

Aplicaciones y usos

Las bridas de anillo espaciador son cruciales en los sistemas de tuberías industriales, ya que crean un espacio deliberado entre dos bridas de tubería. Este espacio permite un fácil acceso para las actividades de mantenimiento e inspección, lo que permite a los técnicos inspeccionar visualmente la tubería, sustituir juntas o realizar evaluaciones no invasivas sin desmontar secciones extensas.

A diferencia de las bridas ciegas, que bloquean el flujo de fluidos, las bridas de anillo espaciador mantienen el flujo continuo al tiempo que garantizan la separación física entre las juntas de las bridas. Esta característica es esencial en plantas de proceso donde es necesario un flujo ininterrumpido, pero se requiere espacio para maniobrar o aislar componentes.

En sistemas de tuberías complejos, las bridas de anillo espaciador ofrecen el espacio libre adicional necesario para instalar válvulas, instrumentos u otros accesorios. Al aumentar la distancia entre bridas, dejan espacio para estos dispositivos sin comprometer la integridad de la tubería ni causar tensiones indebidas en el sistema.

Las bridas de anillo espaciador ayudan a reducir las turbulencias dentro de la tubería suavizando la transición entre las juntas de las tuberías. También sirven como componentes de carga, soportando el conjunto de bridas y manteniendo la alineación y la estabilidad en sistemas de tuberías grandes o pesados.

Cuando las tuberías están construidas con metales diferentes, las bridas de anillo separador actúan como puntos de aislamiento para evitar el contacto directo entre los metales distintos. Este aislamiento ayuda a reducir la corrosión galvánica, prolongando así la vida útil de los componentes de las tuberías y garantizando la fiabilidad del sistema.

Las bridas de anillo espaciador ofrecen flexibilidad de diseño al permitir ajustes en la separación entre bridas. Esta adaptabilidad es crucial para acomodar la expansión térmica, la contracción o los cambios estructurales sin causar fugas o daños a la tubería.

Aplicaciones en todos los sectores

• Petróleo y gas: Muy utilizado en refinerías y oleoductos para gestionar flujos de alta presión, facilitar el acceso para mantenimiento y aislar secciones sin detener todo el sistema.
• Procesamiento químico: Facilitan la manipulación de fluidos corrosivos al permitir un mantenimiento seguro y prevenir la corrosión mediante el aislamiento del material.
• Tratamiento del agua: Garantizan un flujo continuo a la vez que facilitan el acceso para la limpieza e inspección de las tuberías.
• Generación de energía: Permiten inspecciones y reparaciones rutinarias sin necesidad de paradas, lo que garantiza el funcionamiento continuo de la central eléctrica.

Las bridas de anillo espaciador se fabrican con distintos materiales, como acero al carbono, acero inoxidable, acero aleado y aleaciones especializadas, para satisfacer diversos requisitos de presión y resistencia a la corrosión. Su diseño y dimensiones se ajustan a normas como ASME B16.48, lo que garantiza su compatibilidad y fiabilidad en diversos contextos industriales.

Tipos de bridas de anillo separador

Bridas de anillo espaciador de cara elevada (RF)

Las bridas de anillo espaciador de cara elevada (RF) tienen una superficie de sellado elevada alrededor del orificio, lo que mejora la capacidad de sellado al concentrar la carga de la junta en un área más pequeña para lograr un sellado más hermético. Este diseño se utiliza normalmente en sistemas generales de tuberías que requieren presiones y temperaturas moderadas. Estas bridas se fabrican de acuerdo con la norma ASME B16.48 y pueden suministrarse en clases de presión que van de 150# a 2500#.

Bridas de anillo espaciador de cara plana (FF)

Las bridas de anillo espaciador de cara plana (FF) tienen una superficie de sellado plana que está nivelada con el diámetro exterior de la tubería, proporcionando una amplia superficie de sellado. Estas bridas son adecuadas para sistemas con bridas de cara plana de acoplamiento, a menudo utilizadas con sistemas de tuberías de hierro fundido o no metálicas, y reducen el riesgo de daños en la cara de la brida durante la instalación o el mantenimiento. Las bridas de anillo espaciador de cara plana se fabrican de acuerdo con las dimensiones y presiones nominales ASME B16.48.

Juntas anulares (RTJ) Bridas con anillo espaciador

Las bridas de anillo espaciador con junta tipo anillo (RTJ) tienen una ranura cortada en la cara para alojar una junta de anillo metálico, creando un sellado muy hermético y fiable para aplicaciones de alta presión y alta temperatura, como las que se encuentran en la industria del petróleo y el gas. Las bridas de anillo espaciador RTJ se fabrican de conformidad con las normas API 6A/6B y ASME B16.48, aptas para clases de presión de hasta 2500# o superiores.

Bridas de anillo separador de pala

Las bridas de anillo separador de paleta incorporan un asa o paleta soldada a la brida de anillo para facilitar su manipulación e identificación. Estas bridas permiten una rápida inserción o extracción y se suelen utilizar junto con persianas de paleta para aislar secciones de tubería para mantenimiento o control de caudal. El asa suele incluir un orificio indicador de al menos 12 mm de diámetro para su identificación y manipulación, con un grosor mínimo de 6 mm. Estas bridas encajan entre dos bridas ASME B16.5, lo que permite cambiar fácilmente entre las posiciones abierta (anillo) y cerrada (pala).

Combinaciones de pala y anillo distanciador (bridas ciegas de gafas)

Las bridas de pala y anillo espaciador, a menudo emparejadas como bridas ciegas de gafas, permiten cambiar rápidamente entre los estados abierto y cerrado de la tubería sin necesidad de retirar la brida. El anillo espaciador permite el flujo, mientras que la pala lo bloquea. Estas combinaciones pueden fabricarse en los tipos de cara plana, cara elevada o junta anular, en función de los requisitos de la aplicación. Facilitan la flexibilidad operativa y la seguridad al permitir una rápida identificación visual del estado de la tubería.

Bridas de anillo espaciador específicas para cada material

Las bridas de anillo espaciador están disponibles en varios materiales, cada uno adaptado a entornos y condiciones de servicio específicos. Los materiales más comunes son:

• Acero inoxidable (por ejemplo, SS 304, SS 316): Conocida por su resistencia a la corrosión, es adecuada para las industrias química y alimentaria.
• Acero al carbono y acero dulce: Se utiliza en aplicaciones de tuberías industriales en general.
• Acero aleado, dúplex y superdúplex: Adecuado para entornos de alta resistencia y corrosivos.
• Titanio, cobre, aluminio y latón: Se utiliza en aplicaciones especiales que requieren ligereza o una resistencia única a la corrosión.
• Otros materiales: Incluye bronce al estaño, bronce al aluminio, aleaciones Nimonic y calidades específicas como AISI 4140 y AISI 4130, adaptadas a los requisitos particulares de cada proyecto.

Las bridas de anillo espaciador son versátiles y se adaptan a diversas necesidades de sistemas de tuberías, presiones nominales y requisitos de materiales. Sus variaciones de diseño -cara elevada, cara plana, junta anular y tipos de paleta- permiten su uso en muchos sectores industriales, garantizando la flexibilidad y la seguridad operativas.

Variedades de productos

Las bridas de anillo espaciador están disponibles en distintos tipos, cada uno de ellos adaptado a aplicaciones y necesidades operativas específicas. Estas variedades garantizan que los usuarios puedan seleccionar el tipo de brida adecuado en función de los requisitos de sus sistemas de tuberías.

Bridas de anillo espaciador de cara elevada (RF)

Las bridas de anillo espaciador de cara elevada, con una superficie elevada alrededor del orificio que concentra la carga de la junta en un área más pequeña, son especialmente eficaces en sistemas generales de tuberías que requieren presiones y temperaturas nominales moderadas. Fabricadas según las normas ASME B16.48, estas bridas están disponibles en clases de presión que van de 150# a 2500#.

Bridas de anillo espaciador de cara plana (FF)

Las bridas de anillo espaciador de cara plana tienen una superficie de sellado que está nivelada con el diámetro exterior de la tubería. Esta amplia superficie de sellado es ideal para sistemas con bridas de cara plana de acoplamiento, utilizadas habitualmente con sistemas de tuberías de hierro fundido o no metálicas. El diseño de cara plana reduce el riesgo de daños durante la instalación o el mantenimiento. Estas bridas también cumplen las dimensiones y presiones nominales ASME B16.48.

Juntas anulares (RTJ) Bridas con anillo espaciador

Las bridas de anillo espaciador para juntas tipo anillo incorporan una ranura cortada en la cara para alojar una junta de anillo metálico, creando un cierre muy estanco y fiable adecuado para aplicaciones de alta presión y alta temperatura. Este diseño es especialmente útil en la industria del petróleo y el gas. Las bridas de anillo espaciador RTJ se ajustan a las normas API 6A/6B y ASME B16.48, soportando clases de presión de hasta 2500# o superiores.

Bridas de anillo separador de pala

Las bridas de anillo espaciador de paleta están equipadas con un asa o paleta soldada a la brida de anillo para facilitar su manipulación e identificación. Estas bridas permiten una rápida inserción o extracción y se utilizan normalmente junto con persianas de paleta para aislar secciones de tubería para mantenimiento o control de flujo. El mango suele tener un orificio indicador para facilitar su identificación y manipulación, con un grosor mínimo de 6 mm. Las bridas de anillo separador de paletas encajan entre dos bridas ASME B16.5, lo que permite cambiar fácilmente entre las posiciones abierta (anillo) y cerrada (pala).

Combinaciones de pala y anillo distanciador (bridas ciegas de gafas)

Las bridas de pala y anillo espaciador, a menudo emparejadas como bridas ciegas de gafas, facilitan el cambio rápido entre los estados abierto y cerrado de la tubería sin necesidad de retirar la brida. El anillo espaciador permite el flujo, mientras que la pala lo bloquea. Estas combinaciones pueden fabricarse en los tipos de cara plana, cara elevada o junta anular, en función de los requisitos de la aplicación. Proporcionan flexibilidad operativa y seguridad al permitir una rápida identificación visual del estado de la tubería.

Bridas de anillo espaciador específicas para cada material

Las bridas de anillo espaciador están disponibles en varios materiales, cada uno adaptado a entornos y condiciones de servicio específicos. Entre los materiales más comunes se incluyen el acero inoxidable (por ejemplo, SS 304, SS 316), el acero al carbono, el acero dulce, el acero aleado, el acero dúplex y superdúplex, el titanio, el cobre, el aluminio y el latón. Otros materiales como el bronce al estaño, el bronce al aluminio, las aleaciones Nimonic y grados específicos como AISI 4140 y AISI 4130 también están disponibles para las necesidades específicas de cada proyecto.

Criterios de selección de las bridas de anillos separadores

Al seleccionar la brida de anillo separador adecuada, tenga en cuenta los siguientes factores:

• Presión y temperatura nominales: Asegúrese de que el tipo de brida se ajusta a las condiciones de presión y temperatura del sistema.
• Compatibilidad de materiales: Seleccione materiales compatibles con el fluido y las condiciones ambientales para evitar la corrosión y garantizar la longevidad.
• Requisitos de sellado: Elija el tipo de brida que ofrezca la capacidad de estanquidad necesaria para la aplicación.
• Mantenimiento y accesibilidad: Considere diseños que faciliten el mantenimiento y la accesibilidad para inspecciones y ajustes.

Las bridas de anillo espaciador son versátiles y se adaptan a las distintas necesidades de los sistemas de tuberías, garantizando flexibilidad y fiabilidad operativas en diferentes sectores industriales.

Instalación y mantenimiento

Preparación previa a la instalación

Verifique que la brida de anillo espaciador coincide con el diámetro interno de la tubería y cumple las normas ASME B16.48 antes de la instalación.

Inspección y limpieza del material: Inspeccione el material de la brida para confirmar que es adecuado para las condiciones de funcionamiento de la tubería, incluidas la temperatura y la presión. Los materiales más comunes son el acero al carbono y el acero inoxidable, elegidos por su durabilidad y fiabilidad. Limpie a fondo ambas caras de la brida y el anillo espaciador para eliminar la suciedad, óxido u otros contaminantes que pudieran interferir con el sellado o la alineación.

Procedimiento de instalación

Posicionamiento: Coloque la brida del anillo espaciador entre dos bridas de tubería para mantener la separación correcta. Asegúrese de que el diámetro interior del anillo coincide exactamente con el diámetro interior de la tubería para evitar la restricción o turbulencia del flujo.

Atornillado: Apriete los tornillos y las tuercas en cruz para distribuir uniformemente la presión y evitar la deformación de la brida.

Uso de la junta: Seleccione una junta que se ajuste al espesor de la brida y a los requisitos de presión. La junta debe mantener el sellado entre el anillo separador y las bridas contiguas.

Orientación del asa: Muchas bridas de anillo separador incorporan asas para indicar visualmente la posición abierta de la brida. Esto facilita la seguridad operativa y la identificación rápida durante el mantenimiento.

Integración con persianas de gafas

Las bridas de anillo espaciador suelen combinarse con bridas ciegas de gafas para aislar secciones de tuberías durante el mantenimiento. El anillo espaciador representa el estado abierto, mientras que las bridas ciegas o palas representan el estado cerrado. Esta intercambiabilidad permite una gestión eficaz de la tubería sin necesidad de retirar la brida por completo.

Inspección periódica

Controles visuales: Realice inspecciones periódicas para detectar signos de corrosión, desgaste o daños, especialmente en entornos de alta temperatura o químicamente agresivos.

Apriete de pernos: Compruebe regularmente el apriete de los tornillos para evitar fugas causadas por vibraciones o ciclos térmicos.

Integridad de la superficie: Asegúrese de que las caras de las bridas permanezcan planas y libres de muescas o arañazos que puedan comprometer el sellado de la junta.

Limpieza y mantenimiento

Las bridas con anillo espaciador crean un hueco que puede limpiarse fácilmente, lo que resulta crucial en industrias como la alimentaria y la química, donde la contaminación debe reducirse al mínimo. Durante el mantenimiento programado, retire el anillo espaciador para limpiar la sección de la tubería y las caras de la brida. Esto también permite inspeccionar el interior de la tubería y la integridad de la brida.

Sustitución y reparación

Sustitución: Sustituya las bridas de anillo espaciador si la deformación, el agrietamiento o la corrosión comprometen su funcionamiento. Utilice piezas de repuesto que cumplan las especificaciones originales ASME B16.48 para mantener la integridad del sistema.

Reparación: Verifique la compatibilidad de la brida y la junta al sustituir los componentes, y asegúrese de que el par de apriete es el adecuado durante la reinstalación.

Ventajas clave Apoyo a la instalación y el mantenimiento

Durabilidad en entornos difíciles: Las bridas de anillo espaciador, fabricadas con materiales robustos como el acero al carbono y el acero inoxidable, soportan condiciones de alta presión y temperatura, reduciendo la frecuencia de mantenimiento.

Flexibilidad para el mantenimiento: Su diseño permite desmontarlas y sustituirlas fácilmente. Esto facilita el rápido aislamiento o apertura de las tuberías sin necesidad de grandes desmontajes.

Mejora de la seguridad: Las asas y los indicadores visuales de las bridas de anillo espaciador ayudan a los operarios a identificar rápidamente el estado de la tubería, reduciendo los errores operativos durante el mantenimiento.

Aislamiento térmico: Las bridas de anillo espaciador reducen la transferencia de calor entre secciones de tuberías, preservando la temperatura del fluido y mejorando la eficiencia energética.

Preguntas frecuentes

A continuación encontrará respuestas a algunas preguntas frecuentes:

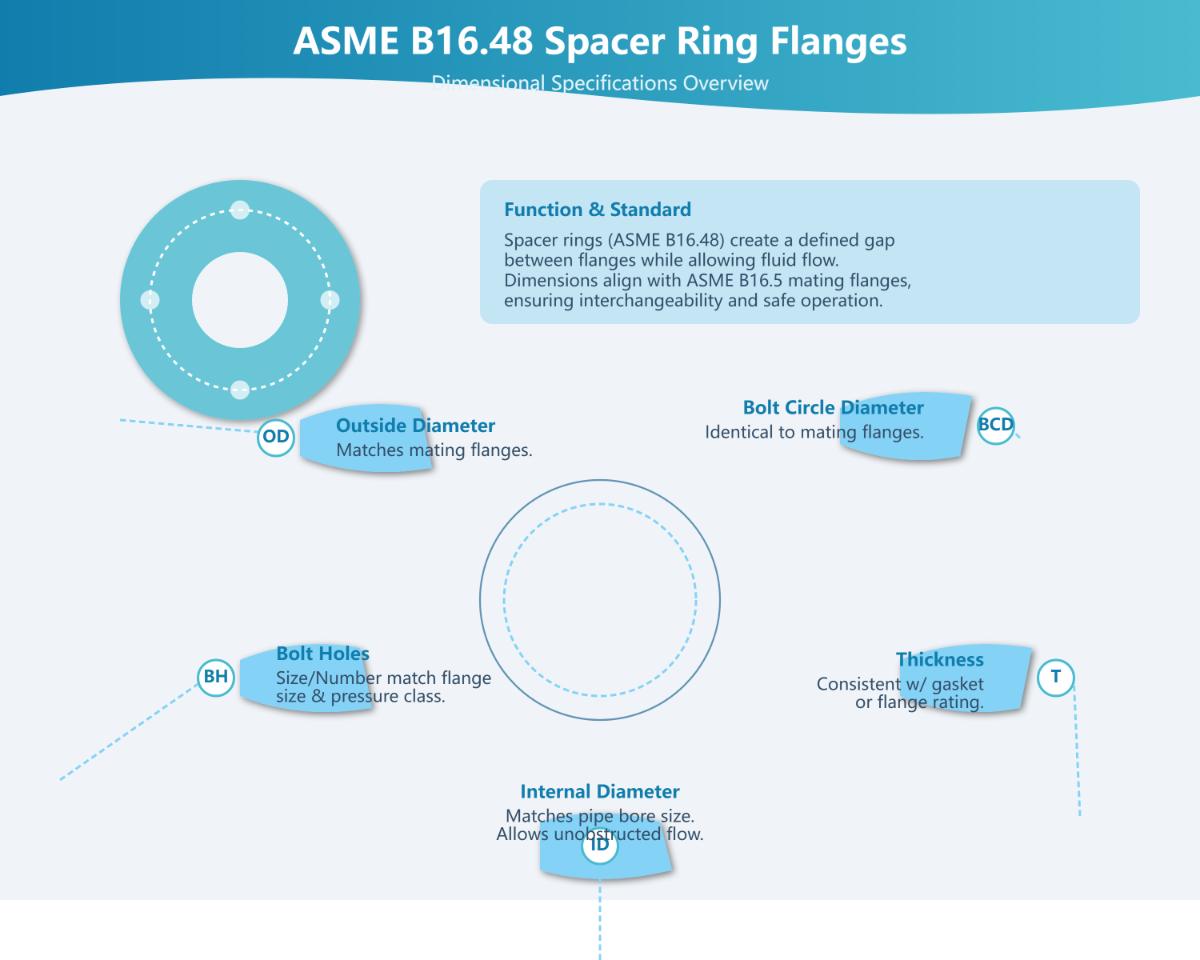

¿Cuáles son las dimensiones de las bridas de anillo separador según ASME B16.48?

Las bridas de anillo espaciador, tal como se definen en ASME B16.48, son componentes de brida especializados diseñados para mantener un espacio predefinido entre dos bridas en un sistema de tuberías, permitiendo al mismo tiempo el flujo de fluido sin obstrucciones. Las dimensiones de estas bridas coinciden con las dimensiones estándar de las bridas de tubería de acoplamiento especificadas en ASME B16.5. Los aspectos dimensionales clave incluyen:

• Diámetro exterior (OD): Esto coincide con el diámetro exterior de las bridas de acoplamiento, lo que garantiza una alineación correcta y la compatibilidad del círculo de pernos.
• Diámetro del círculo de pernos (BCD): Los orificios de los tornillos están dispuestos en un círculo de diámetro idéntico al de las bridas de acoplamiento.
• Tamaño y número de los orificios de los tornillos: Corresponden exactamente al tamaño de la brida y a la clase de presión, garantizando la compatibilidad con el patrón de atornillado existente.
• Diámetro interior (DI): Esto coincide con el tamaño del orificio de la tubería (tamaño nominal de la tubería), lo que permite un flujo de fluido sin obstrucciones.
• Grosor: Normalmente, el grosor es coherente con una junta estándar o con el grosor definido para la clasificación de la brida asociada para mantener el espaciado adecuado.

Estas dimensiones garantizan que las bridas de anillo espaciador sean intercambiables y mantengan un funcionamiento seguro bajo clases de presión definidas, tal y como especifica ASME B16.48.

¿Cuáles son los distintos tipos de bridas de anillos distanciadores?

Las bridas de anillo espaciador se presentan en varios tipos, cada uno de ellos diseñado para aplicaciones y necesidades operativas específicas. Los tipos principales incluyen:

1. Bridas de anillo separador básicas: Son simples anillos que se colocan entre dos bridas para mantener una separación, permitiendo el flujo de fluidos y, al mismo tiempo, la separación para inspección o mantenimiento. Pueden tener diferentes tipos de cara, como cara elevada, cara plana o tipo anillo, en función de los requisitos de estanquidad.

2. Bridas separadoras de paletas: Con un asa radial (paleta) unida al anillo, estas bridas facilitan la manipulación y la instalación. Suelen funcionar junto con las bridas ciegas de pala, que tienen una ranura o forma a juego, lo que mejora el agarre y la estabilidad durante las operaciones en las tuberías.

3. Bridas de pala y de anillo (bridas de gafas): Aunque las bridas espectáculo combinan una pala y un anillo unidos por una tira, pueden utilizarse individualmente como bridas de anillo separador. La pala bloquea el flujo, mientras que el anillo lo permite, lo que permite cambiar rápidamente entre los estados abierto y cerrado de la tubería.

Estos tipos se fabrican con diversos materiales, como acero al carbono, acero inoxidable, acero aleado y aleaciones especializadas como Inconel e Incoloy, adaptadas a entornos industriales y requisitos de presión específicos.

¿Para qué se utilizan las bridas de anillo separador en diversos sectores industriales?

Las bridas de anillo espaciador se utilizan en diversos sectores para proporcionar la separación necesaria, facilitar el mantenimiento y mejorar el rendimiento del sistema de tuberías. En la industria de procesamiento químico, se adaptan a la dilatación térmica y resisten los productos químicos corrosivos. Las refinerías las utilizan para mantener la integridad del sistema en condiciones de alta presión. En el sector del petróleo y el gas, facilitan la inspección y el mantenimiento sin interrumpir las operaciones. Las instalaciones de tratamiento de aguas utilizan estas bridas para espaciar con precisión las bridas y garantizar la resistencia a la corrosión. Las plantas de generación de energía las utilizan para crear puntos de acceso para la instalación y el mantenimiento de equipos, garantizando un funcionamiento seguro y eficaz. En general, las bridas de anillo espaciador son cruciales para mantener y mejorar la fiabilidad y funcionalidad de los sistemas de tuberías industriales.

¿Cómo se instala correctamente una brida de anillo separador?

Para instalar correctamente una brida de anillo separador, siga estos pasos:

1. Preparación: Retire los componentes de la brida existente, limpie a fondo la zona e inspeccione la brida actual para detectar cualquier daño. Si la brida está muy dañada, sustitúyala por completo.

2. Determinar la altura del espaciador: Mida la distancia entre la brida actual y el nivel del suelo acabado para seleccionar el grosor adecuado del separador.

3. Colocación del separador: Coloque el anillo separador debajo de la brida existente. Aplique un sellador de silicona 100% alrededor de las superficies de contacto para garantizar un sellado hermético.

4. Instale los pernos y asegure el conjunto: Inserte pernos extralargos a través del conjunto de brida y espaciador. Fije el espaciador al subsuelo con los tornillos suministrados en el kit del espaciador, asegurando la estabilidad.

5. Instalar sello de cera e inodoro: Coloque un nuevo anillo de cera sobre la brida montada. Coloque con cuidado el inodoro en los pernos de la brida, alinéelo correctamente y apriete las tuercas uniformemente sin apretarlas demasiado.

Siguiendo estos pasos se asegurará una instalación segura y sin fugas de la brida del anillo espaciador.

¿Qué materiales se suelen utilizar para las bridas de los anillos separadores?

Las bridas de anillo espaciador se fabrican habitualmente con diversos materiales para satisfacer las demandas específicas de diferentes aplicaciones industriales. Entre los materiales más utilizados se incluyen:

• Acero inoxidable: Las calidades 304/304L, 316/316L y 321/321H son populares por su excelente resistencia a la corrosión y durabilidad.
• Acero al carbono: Conocido por su resistencia y rentabilidad, resulta adecuado para aplicaciones generales de tuberías.
• Acero aleado: Se prefiere cuando se requiere una mayor resistencia y durabilidad.
• Aleaciones de níquel: Incluidos el Monel y el Inconel, se eligen por su resistencia superior a la corrosión en entornos difíciles.
• Acero dúplex: Como el acero dúplex 2205, apreciado por su alta resistencia y su resistencia a la corrosión.

La elección del material depende de factores como el entorno operativo, la presión, la temperatura y la naturaleza del fluido o gas que se manipula. Estas consideraciones garantizan que las bridas de anillo separador funcionen eficazmente y tengan una larga vida útil.

¿Cómo puedo mantener las bridas de los anillos distanciadores para garantizar su longevidad?

Para mantener las bridas de anillos distanciadores y garantizar su longevidad, es esencial seguir una rutina de mantenimiento estructurada. Empiece por realizar inspecciones periódicas para identificar cualquier signo de desgaste, corrosión, óxido o tensión mecánica. Utilice métodos de examen no destructivos para cumplir normas de seguridad como ASME B16.48.

Mantenga las superficies de sellado de la brida limpias y libres de residuos, aceite y óxido para mantener un sellado hermético y evitar fugas. Utilice herramientas de limpieza adecuadas y disolventes compatibles con los materiales de la brida. Lubrique las piezas móviles, como los pernos del separador, para garantizar un funcionamiento suave durante la rotación o la separación.

Asegúrese de que las bridas de los anillos separadores están fabricadas con materiales duraderos, como acero inoxidable o acero al carbono, resistentes a la corrosión. Verifique el cumplimiento de las normas del sector, como ASME B16.48, para garantizar el marcado correcto y el cumplimiento de los requisitos de seguridad.

Durante la instalación, alinee correctamente las bridas para evitar desajustes y tensiones en el sistema de tuberías. Utilice las herramientas y técnicas adecuadas para fijar las bridas, garantizando una conexión a prueba de fugas.

Siguiendo estas prácticas de mantenimiento, puede prolongar la vida útil de las bridas de anillo espaciador, mantener la eficacia de las operaciones de las tuberías y garantizar la seguridad y el cumplimiento de las normas del sector.
