Guía de referencia técnica del acero para matrices D3: Composición, propiedades y usos

En el ámbito de la fabricación, el acero para matrices D3 destaca como un material de gran importancia. Compuesto principalmente de alto contenido en carbono y cromo, este acero ofrece una combinación única de propiedades que lo hacen ideal para aplicaciones de fabricación específicas. Con conocimientos técnicos de nivel intermedio en mente, esta guía profundizará en el acero para troqueles D3. Exploraremos su composición química, propiedades mecánicas y diversos usos en la fabricación. Además, trataremos los procesos de tratamiento térmico y lo compararemos con otros aceros para herramientas. ¿Está preparado para descubrir todo el potencial del acero para troqueles D3?

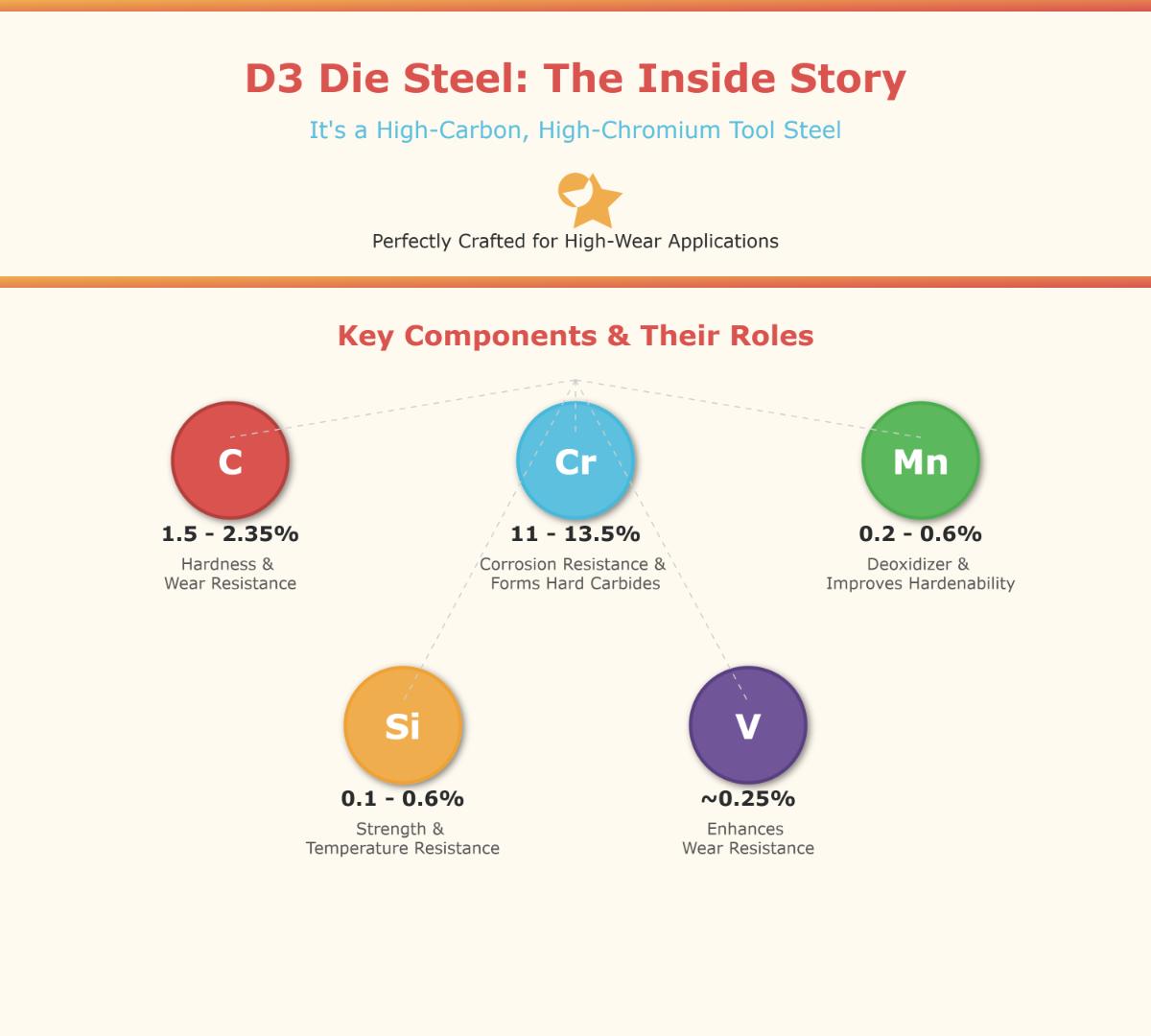

Composición química del acero para matrices D3

Introducción a la composición del acero para troqueles D3

El acero para troqueles D3 es un acero para herramientas con alto contenido en carbono y cromo, conocido por su excelente resistencia al desgaste y su elevada dureza alcanzable. Comprender su composición química es crucial para reconocer su idoneidad para diversas aplicaciones industriales.

Componentes principales

Los componentes principales del acero para troqueles D3 son el carbono y el cromo, responsables de las propiedades que lo definen.

Carbono (C)

El contenido de carbono del acero para troqueles D3 oscila entre 2,00% y 2,35%. Este alto contenido de carbono contribuye significativamente a la dureza y resistencia al desgaste del acero, por lo que es ideal para aplicaciones que requieren durabilidad.

Cromo (Cr)

El contenido de cromo en el acero para troqueles D3 oscila entre 11,00% y 13,00%. El cromo mejora la resistencia a la corrosión y contribuye a la dureza y resistencia al desgaste del acero. También mejora la templabilidad del acero, lo que le permite alcanzar una dureza uniforme en toda su superficie.

Elementos adicionales

Además de carbono y cromo, el acero para troqueles D3 contiene otros elementos que influyen en sus propiedades.

Silicio (Si)

El contenido de silicio oscila entre 0,10% y 0,60%. El silicio actúa como desoxidante durante el proceso de fabricación del acero, mejorando su resistencia y dureza. También aumenta la resistencia del acero a la oxidación.

Manganeso (Mn)

El contenido de manganeso oscila entre 0,20% y 0,60%. El manganeso mejora la tenacidad y la resistencia del acero. También aumenta la templabilidad y reduce el riesgo de fragilidad.

Fósforo (P) y azufre (S)

El fósforo y el azufre suelen estar presentes en cantidades muy pequeñas, cada una ≤0,030%. Aunque estos elementos pueden mejorar la maquinabilidad, también pueden hacer que el acero sea más quebradizo si están presentes en mayores concentraciones. Por ello, su contenido se reduce al mínimo.

Vanadio (V)

El vanadio suele estar presente en el acero para troqueles D3 en cantidades en torno a 0,25%. El vanadio refina la estructura del grano del acero, mejorando su tenacidad y resistencia al desgaste. También contribuye a la capacidad del acero para mantener la dureza a altas temperaturas.

Tabla de composición típica

He aquí una tabla que muestra la composición química típica del acero para troqueles D3:

Implicaciones de la composición

La composición específica del acero para troqueles D3 le confiere varias propiedades ventajosas:

• Alta dureza: La combinación de un alto contenido en carbono y cromo permite al acero para troqueles D3 alcanzar un alto nivel de dureza. Esto lo hace adecuado para herramientas de corte y conformado.
• Resistencia al desgaste: El alto contenido de carbono y cromo también proporciona una excelente resistencia al desgaste, que es esencial para las herramientas que sufren un desgaste abrasivo importante.
• Resistencia a la corrosión: El cromo mejora la resistencia del acero a la corrosión, lo que resulta beneficioso en entornos en los que la exposición a la humedad o a productos químicos es preocupante.

Propiedades mecánicas del acero para matrices D3

Propiedades mecánicas del acero para matrices D3

El acero para troqueles D3 es muy apreciado por su excepcional dureza, que lo hace perfecto para aplicaciones que requieren una gran resistencia al desgaste. Tras un tratamiento térmico adecuado, el acero para troqueles D3 puede alcanzar una dureza Rockwell (HRC) del orden de 60-64. Este alto nivel de dureza se debe principalmente al alto contenido de carbono y cromo, que forman carburos duros dentro de la matriz de acero.

La resistencia a la tracción final del acero para troqueles D3 suele alcanzar unos 1.700 MPa (250.000 psi), lo que garantiza que puede soportar cargas mecánicas significativas sin fallar, por lo que es adecuado para aplicaciones de utillaje de gran resistencia. Esta elevada resistencia a la tracción demuestra la capacidad del material para soportar grandes esfuerzos mecánicos antes de romperse.

El límite elástico mide la capacidad del acero para troqueles D3 de resistir la deformación bajo tensión. En el caso de las matrices D3, el límite elástico es de aproximadamente 1500 MPa (217.000 psi). Este elevado límite elástico garantiza que el acero mantenga su forma e integridad estructural en condiciones de alta presión.

Aunque el acero para troqueles D3 es muy duro y resistente, tiene una tenacidad moderada. La tenacidad es la capacidad de absorber energía y doblarse sin romperse. Debido a su elevada dureza, el acero para troqueles D3 puede tener una tenacidad inferior a la de otros aceros para herramientas con menos carbono. Esta característica debe tenerse en cuenta al seleccionar el acero para troqueles D3 para aplicaciones en las que la resistencia al impacto es crucial.

Una de las propiedades más destacadas del acero para troqueles D3 es su excepcional resistencia al desgaste. El alto contenido de carbono y cromo contribuye a la formación de carburos de cromo duros, lo que mejora significativamente la capacidad del acero para resistir el desgaste abrasivo. Esto hace que el acero para troqueles D3 sea especialmente adecuado para aplicaciones de corte, cizallay conformado en los que las herramientas están sometidas a una fricción y abrasión continuas.

La estabilidad dimensional se refiere a la capacidad del acero para troqueles D3 de mantener su tamaño y forma bajo temperaturas y cargas mecánicas cambiantes. Presenta una excelente estabilidad dimensional gracias a su alta templabilidad y mínima distorsión durante el tratamiento térmico, lo que resulta crucial para aplicaciones de utillaje de precisión en las que es esencial mantener tolerancias estrechas.

El módulo de elasticidad, también conocido como módulo de Young, mide la rigidez del acero para matrices D3. Suele rondar los 207-210 GPa. Este elevado módulo de elasticidad indica que el acero para troqueles D3 puede resistir la deformación bajo cargas elásticas, volviendo a su forma original cuando se retira la carga. Esta propiedad es importante para aplicaciones en las que el acero debe conservar su forma e integridad estructural bajo tensión mecánica.

El alargamiento a la rotura es una medida de ductilidad que indica hasta qué punto puede estirarse el acero para troqueles D3 antes de romperse. En el caso del acero para troqueles D3, el alargamiento a la rotura es relativamente bajo, normalmente en torno a 6-8%. Esta baja ductilidad es una contrapartida a su elevada dureza y resistencia al desgaste, lo que significa que el acero para troqueles D3 es más propenso a la fractura frágil bajo tensión de tracción.

La tenacidad al impacto mide la capacidad del acero para troqueles D3 para absorber energía durante un impacto a alta velocidad. Aunque no es conocido por su alta tenacidad al impacto debido a su dureza y baja ductilidad, puede funcionar bien en aplicaciones en las que las cargas de impacto no son la principal preocupación. Un tratamiento térmico adecuado puede ayudar a equilibrar la dureza y la tenacidad para necesidades específicas.

La resistencia a la fatiga es la capacidad del acero para troqueles D3 de soportar cargas cíclicas sin fallar. El acero para troqueles D3 presenta una buena resistencia a la fatiga, lo que lo hace adecuado para herramientas y componentes sometidos a esfuerzos mecánicos repetidos. La microestructura y la composición del acero le ayudan a resistir el agrietamiento por fatiga, lo que contribuye a su longevidad en aplicaciones exigentes.

Aplicaciones y usos del acero para matrices D3

Fabricación de herramientas y matrices

El acero para matrices D3 se utiliza ampliamente en la fabricación de herramientas y matrices por su excepcional dureza y resistencia al desgaste. Estas propiedades lo hacen ideal para fabricar diversos tipos de punzones, matrices y cuchillas de cizalla, garantizando una larga vida útil incluso en condiciones de uso intensivo. Además, el acero para matrices D3 se utiliza a menudo para fabricar matrices de corte y conformado, que requieren gran precisión y durabilidad para mantener tolerancias estrechas durante operaciones repetidas.

Herramientas de corte

La gran dureza y resistencia al desgaste del acero para troqueles D3 lo hacen ideal para fabricar herramientas de corte. Cuchillos industriales, sierras circulares y otros utensilios de corte se benefician de la capacidad del material para mantener el filo durante largos periodos de uso. Esto es especialmente importante en sectores en los que la eficacia de corte y la longevidad de la herramienta son fundamentales, como la metalurgia, la carpintería y el tratamiento del papel.

Herramientas de conformado y plegado

En transformación de chapaEl acero para troqueles D3 se utiliza habitualmente para herramientas de conformado y plegado. Su excelente estabilidad dimensional y su elevada dureza le permiten soportar las tensiones de doblado y conformado de chapas metálicas. Esta aplicación es crucial en las industrias automovilística y aeroespacial, donde la precisión y la durabilidad son primordiales.

Componentes de moldes

El acero para matrices D3 también se utiliza en la producción de componentes de moldes para el moldeo de plástico y caucho. La resistencia al desgaste del acero garantiza que los moldes conserven su forma y acabado superficial durante muchos ciclos, lo que reduce la frecuencia de mantenimiento y sustitución. Esta aplicación es vital en la fabricación de bienes de consumo, piezas de automóvil y componentes electrónicos, donde se requiere una calidad constante y altos índices de producción.

Industria aeroespacial y del automóvil

En los sectores automovilístico y aeroespacial, el acero para matrices D3 se emplea en la producción de diversas herramientas y componentes de precisión. Su gran dureza y resistencia al desgaste lo hacen idóneo para fabricar componentes que deben soportar grandes esfuerzos mecánicos y desgaste. La capacidad del acero para mantener sus propiedades a altas temperaturas lo hace ideal para aplicaciones exigentes.

Otras aplicaciones industriales

Más allá de las industrias primarias, el acero para troqueles D3 se utiliza en otras aplicaciones industriales. Se emplea en la fabricación de calibres, que requieren gran precisión y resistencia al desgaste para garantizar mediciones exactas a lo largo del tiempo. Además, el acero para troqueles D3 se utiliza en la fabricación de rodillos y herramientas de corte, esenciales en las industrias de procesamiento de metales y envasado. Estas aplicaciones se benefician de la combinación de dureza, resistencia al desgaste y estabilidad dimensional de este acero.

Directrices para el tratamiento térmico y la transformación del acero para matrices D3

Recocido

El recocido del acero para troqueles D3 es esencial para ablandar el material, aliviar las tensiones internas y refinar la estructura del grano. Caliente el acero lenta y uniformemente hasta 900°C. Este calentamiento lento evita el choque térmico. Una vez alcanzada la temperatura deseada, remoje el acero durante tres o cuatro horas. Esto garantiza una distribución uniforme de la temperatura por todo el material. A continuación, enfríe el acero en el horno hasta que alcance la temperatura ambiente. Para el recocido después del trabajo en caliente, calentar el acero a 1600 - 1650°F (871 - 899°C). Déjelo en remojo durante una hora por cada pulgada de espesor. De este modo se consigue un alivio de tensiones y un afinado del grano adecuados. A continuación, enfriarlo lentamente con el horno a una velocidad no superior a 28°C/h (50°F/h) hasta alcanzar los 538°C (1000°F). Continuar el enfriamiento hasta la temperatura ambiente.

Forja

El forjado de acero para matrices D3 requiere un control cuidadoso de la temperatura. En primer lugar, hay que precalentar el acero a 900 - 950°C. Esto hace que el acero sea más maleable y reduce el riesgo de grietas durante el forjado. Tras el precalentamiento, aumente la temperatura a 1050 - 1100°C. Asegurar un calentamiento uniforme. Los golpes iniciales del martillo deben ser suaves. Así se evitan golpes bruscos en el material. La temperatura no debe bajar de 1020°C hasta que el metal empiece a fluir. El forjado final no debe producirse por debajo de 900°C. La forja a temperaturas inferiores puede provocar una estructura de grano mal formada y posibles grietas.

Endurecimiento

El templado es un proceso clave para mejorar la dureza del acero para matrices D3. Empiece precalentando el acero a 750 - 800°C. Este paso de precalentamiento ayuda a reducir la tensión térmica durante el posterior proceso de endurecimiento. A continuación, aumente la temperatura a 950 - 980°C para el endurecimiento. La austenitización es el proceso de transformación de la estructura del acero en austenita, una fase que permite un endurecimiento adecuado. Remoje el acero durante 30 minutos por cada 25 mm de espesor de sección para garantizar una austenitización completa. El temple puede realizarse con aceite o gas a presión. La temperatura de austenitización suele oscilar entre 927 y 954°C (1700 y 1750°F).

Templado

El revenido es esencial después del temple para aliviar las tensiones internas y mejorar la tenacidad del acero templado. Templar el acero inmediatamente después del temple, manteniéndolo a la temperatura de revenido durante al menos una hora por cada 25 mm de espesor. Seleccione la temperatura de revenido en función de las propiedades deseadas:

• Para máxima resistencia al desgaste, templar entre 149 - 177°C (300 - 350°F).
• Para un equilibrio entre resistencia al desgaste y tenacidad, templar entre 232 - 260°C (450 - 500°F).

Aliviar el estrés

El alivio de tensiones es necesario después del mecanizado de desbaste para eliminar las tensiones internas inducidas durante el proceso de mecanizado. Siga estos pasos:

1. Calentar el acero a 600 - 650°C.
2. Remoje bien el acero para garantizar una distribución uniforme de la temperatura.
3. Enfriar el acero en el horno o al aire.

Este proceso ayuda a evitar la distorsión y el agrietamiento durante el procesamiento posterior o el uso en servicio.

Consideraciones sobre la soldadura

La soldadura del acero para troqueles D3 es un reto debido al alto riesgo de formación de grietas. Si es necesario soldar:

• Precalentar el acero a 300 - 500°C.
• Suelde el acero dentro del mismo intervalo de temperatura para minimizar la tensión térmica.
• Inmediatamente después de soldar, realice un alivio de tensión para reducir la probabilidad de agrietamiento.
• Para la soldadura de reparación de acero D3 templado y revenido, precaliente el acero a la temperatura de revenido anterior, suelde a esta temperatura y, a continuación, vuelva a templarlo para restablecer las propiedades deseadas.

Análisis comparativo con otros aceros para herramientas

Los aceros para herramientas D3 y D2 son aleaciones con alto contenido en carbono y cromo, pero difieren ligeramente en su composición y en las propiedades resultantes.

Tanto el acero D3 como el D2 son muy resistentes al desgaste gracias a los carburos de cromo. Sin embargo, el acero D2 mantiene mejor el filo, lo que es importante para aplicaciones de corte o cizallado. La mayor dureza del D3 puede provocar a veces fragilidad.

La maquinabilidad es un factor clave en la selección del acero para herramientas. El acero D3 suele ser más mecanizable que el D2, por lo que es preferible para tareas de mecanizado complejas. El mayor contenido de carbono del D2 puede dificultar su mecanizado, que requiere herramientas y técnicas especializadas. Además, el acero D3 tiene una ventaja en la resistencia a la corrosión debido a su mayor contenido de cromo, lo que lo hace más adecuado para entornos con humedad o productos químicos. El acero D2, aunque resistente a la corrosión, no funciona tan bien en entornos altamente corrosivos.

El acero para herramientas A2 es conocido por su equilibrio entre tenacidad y resistencia al desgaste. Mientras que el acero D3 destaca en resistencia al desgaste por su dureza, el acero A2 ofrece mayor tenacidad, por lo que es mejor para aplicaciones que requieren resistencia al impacto. El menor contenido de carbono del acero A2 (0,95-1,05%) y el moderado contenido de cromo (4,75-5,50%) proporcionan un buen equilibrio, mientras que las propiedades del D3 pueden resultar demasiado quebradizas para usos de alto impacto.

Los aceros para herramientas O1 y O6 son aceros templables al aceite con menor contenido de cromo que el D3. El acero O1 contiene aproximadamente 0,90% de carbono y 0,50% de cromo, mientras que el acero O6 tiene alrededor de 1,45% de carbono y 1,10% de cromo. Estos aceros son más fáciles de tratar térmicamente, lo que los hace adecuados para aplicaciones en las que el coste y la facilidad de procesamiento son prioritarios. Mientras que el acero D3 ofrece mayor resistencia al desgaste, los aceros O1 y O6 se eligen para herramientas que se benefician de procesos de mecanizado y tratamiento térmico más sencillos.

Casos prácticos de aplicaciones del acero D3

Industria del automóvil: Herramientas de precisión

En la industria del automóvil, el acero D3 se utiliza con frecuencia para aplicaciones de utillaje de precisión, incluida la fabricación de matrices de estampación. Un caso notable fue el de un importante fabricante de automóviles que necesitaba matrices de estampación de alta precisión para producir paneles de carrocería. El uso de acero D3 permitió crear matrices con una resistencia al desgaste y una estabilidad dimensional excepcionales, garantizando una calidad constante y una mayor vida útil de las herramientas. La elevada dureza del acero D3 redujo la frecuencia de mantenimiento y sustitución de las herramientas, lo que supuso un importante ahorro de costes y una mayor eficacia de la producción.

Sector aeroespacial: Componentes sometidos a grandes esfuerzos

El sector aeroespacial requiere a menudo materiales capaces de soportar grandes esfuerzos mecánicos y desgaste. En un estudio de caso concreto, una empresa aeroespacial seleccionó el acero D3 para la producción de matrices de conformado utilizadas en la fabricación de álabes de turbina. La excepcional resistencia al desgaste y dureza del acero D3 fueron cruciales para mantener la precisión e integridad de las matrices a lo largo de múltiples ciclos de producción. Esta aplicación demostró la capacidad del acero D3 para rendir de forma fiable bajo los estrictos requisitos de la industria aeroespacial, contribuyendo a la producción de componentes de alta calidad con tolerancias muy ajustadas.

Industria del moldeo de plásticos: Componentes de moldes

En la industria del moldeo de plásticos, el acero D3 se utiliza para fabricar componentes de moldes que requieren una gran resistencia al desgaste y retención del acabado superficial. Un estudio de caso de un importante fabricante de plásticos destacó el uso del acero D3 en insertos de moldes de inyección para la producción de bienes de consumo de gran volumen. La extraordinaria resistencia al desgaste del acero ayudó a los moldes a conservar su forma y acabado superficial durante un uso prolongado, reduciendo la necesidad de renovaciones frecuentes. La estabilidad dimensional del acero D3 también fue fundamental para mantener la precisión de las piezas moldeadas, lo que se tradujo en una calidad constante del producto y un menor tiempo de inactividad.

Metalurgia: Herramientas de corte y cizallado

La gran dureza y resistencia al desgaste del acero D3 lo hacen perfecto para herramientas de corte y cizallado utilizadas en la metalurgia. En un caso, una empresa metalúrgica utilizó acero D3 para fabricar cuchillas industriales para cortar chapas metálicas. La capacidad del acero para mantener el filo en condiciones de gran desgaste mejoró significativamente la eficacia y la vida útil de las herramientas de corte. Esta aplicación demostró la capacidad del material para soportar las exigentes condiciones de uso continuo, lo que se tradujo en una mejora de la productividad y una reducción de los costes de sustitución de las herramientas.

Pulvimetalurgia: Herramientas de compactación

En el campo de la pulvimetalurgia, el acero D3 se elige para las herramientas de compactación por su resistencia al desgaste abrasivo. Un estudio de caso en el que participó un fabricante de componentes pulvimetalúrgicos mostró el uso del acero D3 en la producción de matrices para prensas de compactación de polvo. La resistencia al desgaste del acero era esencial para evitar la erosión de las matrices y mantener la precisión dimensional de las piezas compactadas. Esta aplicación puso de manifiesto las ventajas del acero D3 en entornos de alto desgaste, en los que mantener la integridad de la herramienta es fundamental para una calidad constante del producto.

Fabricación de instrumentos de medida

El acero D3 también se emplea en la producción de instrumentos de medición de precisión que requieren una gran estabilidad dimensional y resistencia al desgaste. En un caso concreto, un fabricante de calibres y herramientas de medición utilizó acero D3 para producir componentes que exigían tolerancias estrictas y durabilidad a largo plazo. Las propiedades del acero garantizaron que los instrumentos de medición mantuvieran su precisión durante largos periodos, incluso con un uso frecuente. Esta aplicación puso de relieve la importancia del acero D3 en la producción de herramientas fiables y precisas para el control de calidad en diversas industrias.

Preguntas frecuentes

A continuación encontrará respuestas a algunas preguntas frecuentes:

¿Cuál es la composición del acero para troqueles D3?

El acero para troqueles D3 es un acero para herramientas con alto contenido en carbono y cromo. Su composición típica es de 1,5 a 2,35% de carbono (C), que le confiere dureza y resistencia al desgaste; de 11 a 13,5% de cromo (Cr), que mejora la resistencia a la corrosión y forma carburos duros; de 0,2 a 0,6% de manganeso (Mn) como desoxidante y para mejorar la templabilidad; de 0,1 a 0,6% de silicio (Si) para aumentar la resistencia y la resistencia a la temperatura; y alrededor de 0,25% de vanadio (V) para mejorar la resistencia al desgaste. Esta composición lo hace adecuado para aplicaciones de alto desgaste.

¿Qué usos tiene el acero para troqueles D3 en la fabricación?

El acero para matrices D3 se utiliza ampliamente en la fabricación debido a su gran dureza, resistencia al desgaste y estabilidad dimensional. Es especialmente valioso en la fabricación de herramientas y matrices para producir punzones, matrices y cuchillas de cizalla utilizadas en aplicaciones de utillaje para trabajo en frío. Además, el acero D3 es ideal para fabricar cuchillos industriales y sierras circulares, donde la retención del filo es crucial. En aplicaciones de conformado de metales, se emplea para crear herramientas de conformado y doblado, así como herramientas de corte y cizallado, que se benefician de su durabilidad y rendimiento preciso. La industria del automóvil utiliza el acero D3 para componentes que requieren precisión y durabilidad, como ejes y casquillos de cojinetes. Además, el acero D3 es adecuado para componentes de moldes de plástico y caucho, y para herramientas generales como husillos, fresas, rodillos en frío, cortadoras y herramientas maestras.

¿Cómo se trata térmicamente el acero para troqueles D3?

El tratamiento térmico del acero para matrices D3, también conocido como AISI D3, implica varias etapas críticas para conseguir sus propiedades mecánicas óptimas. El proceso comienza con el recocido, en el que el acero se calienta uniformemente hasta 850-870°C, se empapa a fondo y, a continuación, se enfría lentamente en el horno a un ritmo no superior a 25°C por hora hasta 650°C, seguido de un enfriamiento por aire. Esto ablanda el acero y lo hace más mecanizable. Tras el mecanizado en bruto, se realiza un alivio de tensiones calentando el acero a unos 648°C durante una hora y enfriándolo lentamente para reducir las tensiones internas.

El proceso de endurecimiento incluye el precalentamiento del acero a 800-850°C y, a continuación, el aumento rápido de la temperatura a 950-970°C para la austenitización. A continuación, el acero se templa en aceite para alcanzar una gran dureza.

¿Cumple el acero para troqueles D3 la norma ASTM A681?

Sí, el acero para troqueles D3 cumple la norma ASTM A681. Esta norma especifica los requisitos químicos, mecánicos y físicos de diversos productos de acero forjado aleado para herramientas, incluidos los aceros para herramientas de trabajo en frío como el D3. La conformidad garantiza que el acero D3 cumple los estrictos criterios de composición, dureza, resistencia a la tracción y otras propiedades críticas necesarias para las aplicaciones de herramientas de alto rendimiento.

¿Cuáles son las ventajas de utilizar el acero para matrices D3 frente a otros aceros para herramientas?

El acero para troqueles D3 ofrece varias ventajas sobre otros aceros para herramientas debido a su composición y propiedades únicas. Se trata de un acero para herramientas con alto contenido en carbono y cromo, conocido por su excepcional dureza, resistencia al desgaste y resistencia moderada a la corrosión. El alto contenido de carbono (1,9-2,3%) combinado con aproximadamente 12% de cromo garantiza que el acero D3 mantenga su dureza y resistencia al desgaste incluso en condiciones exigentes.

En comparación con otros aceros para herramientas, el acero D3 presenta una mayor tenacidad, lo que lo hace más adecuado para aplicaciones que requieren resistencia al impacto, como punzones y matrices. Su maquinabilidad también es superior debido a su dureza ligeramente inferior y a su mayor contenido de níquel, que mejora su
Estas ventajas hacen del acero para troqueles D3 una excelente elección para herramientas de corte y conformado complejas, herramientas de corte sometidas a grandes esfuerzos y aplicaciones con materiales abrasivos.

¿Cuáles son las aplicaciones reales del acero D3?

El acero D3, conocido por su gran dureza y resistencia al desgaste, se utiliza ampliamente en diversas aplicaciones del mundo real. En utillaje para trabajo en frío, el acero D3 es ideal para fabricar punzones y matrices utilizados en procesos de estampado, corte y perforación en frío. También suele emplearse en herramientas de conformado y plegado para el procesamiento de chapas metálicas. En la fabricación de metales, el acero D3 es eficaz para herramientas de corte y cizallado debido a su capacidad para mantener los bordes afilados. Además, se utiliza en herramientas de compactación de polvo en las que es esencial una alta durabilidad.

Las industrias aeroespacial y del automóvil utilizan el acero D3 para fabricar herramientas y matrices, beneficiándose de su estabilidad dimensional y resistencia al desgaste. En el moldeo de plásticos, se utiliza para moldes de inyección y compresión, garantizando precisión y longevidad. Además, las aplicaciones especializadas incluyen cuchillas y hojas para trabajar la madera, que requieren una alta resistencia al desgaste, e insertos de desgaste para la industria minera, donde la durabilidad es primordial. Estas diversas aplicaciones ponen de relieve la versatilidad y fiabilidad del acero D3 en entornos industriales exigentes.
