Blindflansch vs. Rohrverschluss: Hauptunterschiede und Anwendungen

Stellen Sie sich vor, Sie planen ein komplexes Rohrleitungssystem und müssen sicherstellen, dass es an bestimmten Stellen sicher abgedichtet ist. Vielleicht überlegen Sie, ob Sie einen Blindflansch oder eine Rohrkappe verwenden sollen. Obwohl sie austauschbar erscheinen, kann die Wahl zwischen diesen beiden Komponenten die Effizienz und Sicherheit Ihres Systems erheblich beeinflussen. Dieser Artikel befasst sich mit den wichtigsten Unterschieden zwischen Blindflanschen und Rohrverschlüssen und geht auf deren Konstruktion, Produktion und Anwendungsszenarien ein. Sie erfahren, wann die beiden Optionen eingesetzt werden sollten, wie ihre Kosten im Vergleich zueinander aussehen und was bei der Wartung zu beachten ist. Sind Sie bereit, die Feinheiten dieser wichtigen Rohrleitungskomponenten zu beherrschen? Dann fangen wir an.

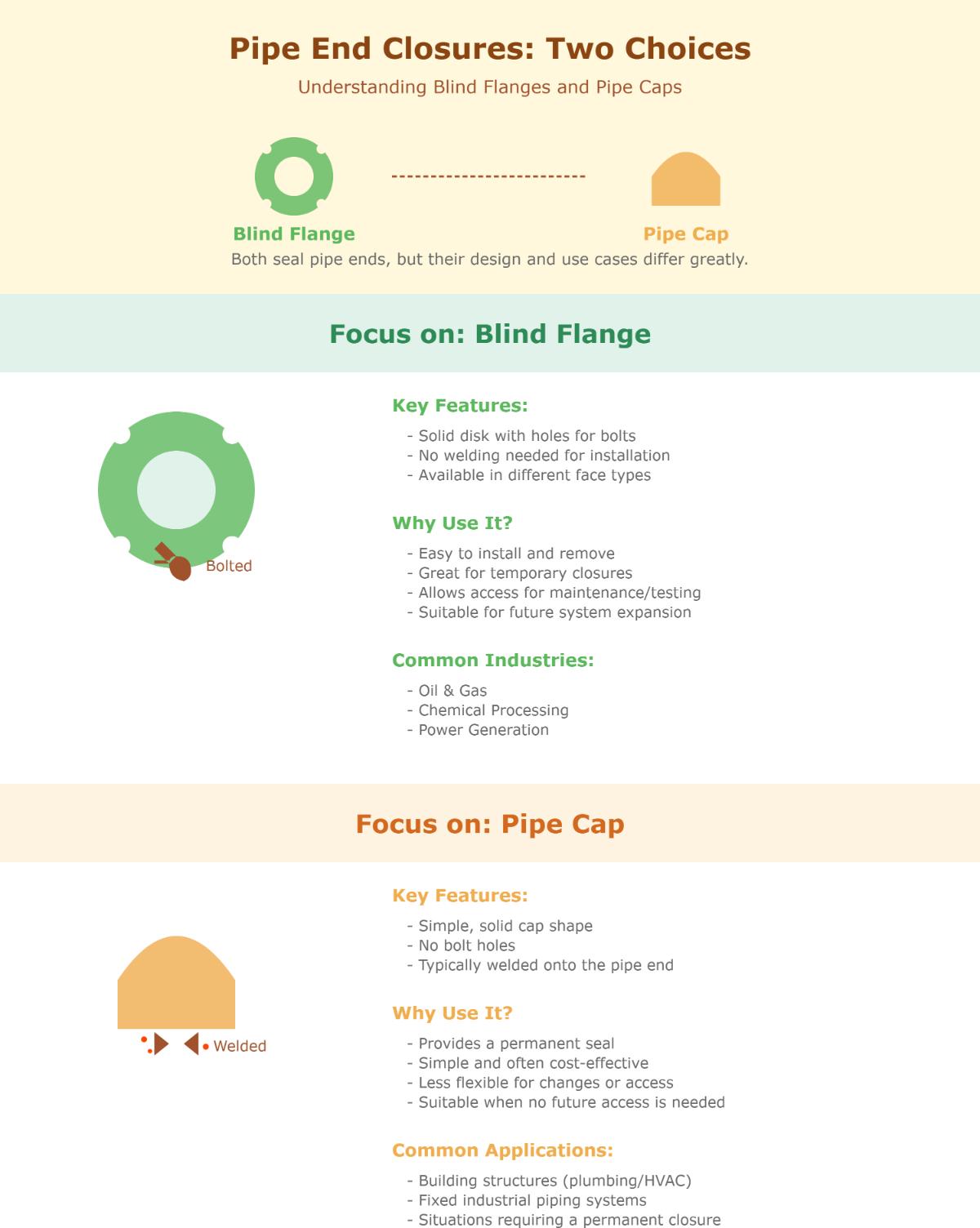

Verständnis von Blindflanschen und Rohrverschlüssen

Definition und Verwendung

Blindflansch

Ein Blindflansch wird verwendet, um das Ende eines Rohrs, einer Armatur oder eines Behälters zu verschließen. Er wird mit Bolzen und einer Dichtung auf das Rohr geschraubt, um eine dichte Verbindung herzustellen. Diese Flansche sind für die Isolierung von Rohrleitungsabschnitten von entscheidender Bedeutung und werden häufig in Hochdruckanwendungen eingesetzt. Branchen wie die Öl- und Gasindustrie, die chemische Industrie und die Energieerzeugung verlassen sich auf Blindflansche, da sie einem hohen Druck standhalten und einen einfachen Zugang für Wartung und Inspektion bieten.

Rohrkappe

Eine Rohrkappe ist ein Fitting, das dazu dient, das Ende eines Rohrs dauerhaft zu verschließen. Er kann auf das Rohr geschweißt oder aufgeschraubt werden, wodurch eine starke Dichtung entsteht. Rohrkappen werden üblicherweise in Wasserversorgungsleitungen, Dampfleitungen und industriellen Rohrsystemen verwendet, wo ein dauerhafter Verschluss erforderlich ist.

Produktion und Material

Blindflansch

Blindflansche werden durch Schmieden, Schneiden aus Stahlplatten oder Gießen hergestellt. Zu den verwendeten Materialien gehören Kohlenstoffstahl (z. B. ASTM A105), Edelstahl (z. B. ASTM A182 F304/316) und legierter Stahl (z. B. ASTM A182 F5). Diese Materialien werden aufgrund ihrer Festigkeit, Haltbarkeit und Korrosionsbeständigkeit ausgewählt und eignen sich daher für Hochdruck- und Hochtemperaturumgebungen.

Rohrkappe

Rohrkappen werden durch Warmumformung von Stahlplatten hergestellt. Zu den für Rohrkappen verwendeten Materialien gehören Kohlenstoffstahl (z. B. ASTM A234 WPB), Edelstahl (z. B. ASTM A182) und legierter Stahl (z. B. ASTM A234 WP1/WP5). Die Wahl des Materials hängt von den spezifischen Anforderungen ab, wie Korrosionsbeständigkeit, Druckstufe und Temperaturbedingungen.

Wesentliche Unterschiede

• Produktionsverfahren:
• Blindflansche: Schmieden, Schneiden aus Stahlplatten, Gießen.
• Kappen für Rohre: Warmumformbare Stahlplatten.
• Methode der Anwendung:
• Blindflansche: Geschraubt mit Dichtungen, leicht lösbar.
• Rohrverschlüsse: Geschweißt oder mit Gewinde, die einen dauerhaften Verschluss bilden.
• Kosten:
• Blindflansche: Im Allgemeinen teurer.
• Pfeifendeckel: Weniger teuer.
• Wartung:
• Blindflansche: Zu Wartungszwecken leicht abnehmbar.
• Rohrverschlüsse: Müssen geschnitten und neu geschweißt werden, um sie zu entfernen.

Anwendungen

Blindflansch-Anwendungen

Blindflansche sind ideal, wenn ein häufiger Zugang zur Rohrleitung erforderlich ist. Sie werden häufig in unter Druck stehenden Systemen und in Industriezweigen eingesetzt, die eine regelmäßige Wartung oder Inspektion erfordern. Beispiele hierfür sind Ölraffinerien, in denen Abschnitte der Pipeline isoliert werden müssen, und Chemieanlagen, in denen häufige Inspektionen erforderlich sind, um die Sicherheit zu gewährleisten.

Rohrkappen-Anwendungen

Rohrverschlüsse sind für Anwendungen geeignet, die einen dauerhaften Verschluss erfordern. Sie werden häufig in drucklosen oder Niederdrucksystemen verwendet. Beispiele sind Wasserversorgungsleitungen in Wohngebäuden, Dampfleitungen in Industrieanlagen und verschiedene andere industrielle Rohrleitungssysteme, bei denen das Rohrende nicht häufig zugänglich sein muss. Die dauerhafte Abdichtung durch Rohrkappen gewährleistet die Integrität des Rohrsystems auf lange Sicht.

Unterschiede in Design und Produktion

Design-Unterschiede

Blindflansch

Ein Blindflansch ist eine massive Scheibe, die zum Abdichten einer Rohrleitung oder zum Verschließen des Endes eines Rohrleitungssystems verwendet wird. Der Blindflansch ist ohne zentrales Loch konstruiert und wird in der Regel mit Schrauben und einer Dichtung befestigt, wodurch eine sichere Abdichtung entsteht, die hohen Drücken standhält. Die Konstruktion ermöglicht auch eine einfache Demontage und Wiedermontage, was bei Wartungs- und Inspektionsarbeiten von Vorteil ist. Blindflansche werden aus verschiedenen Materialien hergestellt, darunter Kohlenstoffstahl, Edelstahl und legierter Stahl, und sie müssen Normen wie ASME B16.5 entsprechen.

Rohrkappe

Im Gegensatz dazu ist eine Rohrkappe ein Fitting, das das Ende eines Rohrs abdeckt und es somit effektiv absperrt. Rohrkappen gibt es in verschiedenen Formen, darunter halbkugelförmige, elliptische und schüsselförmige Kappen, und sie werden in der Regel auf das Rohr geschweißt oder geschraubt. Diese dauerhafte Befestigungsmethode bedeutet, dass die Rohrkappen nach der Installation nicht einfach entfernt werden können. Rohrkappen bieten eine dauerhafte, langlebige Abdichtung für Anwendungen, bei denen das Rohrende nicht häufig zugänglich sein muss. Wie Blindflansche werden auch Rohrkappen aus Materialien wie Kohlenstoffstahl, Edelstahl und legiertem Stahl hergestellt und auf die spezifischen Anforderungen des Rohrsystems zugeschnitten.

Unterschiede in der Produktion

Blindflansch-Produktion

Bei der Herstellung von Blindflanschen kommen verschiedene Verfahren zum Einsatz, die sich jeweils auf die Qualität und die Kosten des Endprodukts auswirken. Zu den gängigsten Herstellungsverfahren gehören Schmieden, Schneiden von Stahlplatten und Gießen:

• Schmieden: Bei diesem Verfahren wird das Metall durch örtlich begrenzte Druckkräfte geformt. Geschmiedete Blindflansche sind in der Regel stabiler und haltbarer, was sie ideal für Hochdruckanwendungen macht. Allerdings sind sie aufgrund der Komplexität des Schmiedeverfahrens auch teurer.
• Schneiden von Stahlplatten: Bei diesem Verfahren werden Blindflansche aus Stahlplatten geschnitten, was im Vergleich zum Schmieden ein einfacheres und kostengünstigeres Verfahren ist. Obwohl sie nicht so stabil sind wie geschmiedete Flansche, sind aus Stahlblech geschnittene Flansche für viele Standardanwendungen ausreichend.
• Gießen: Beim Gießen wird geschmolzenes Metall in eine Form gegossen, um den Flansch herzustellen. Mit diesem Verfahren können komplexe Formen hergestellt werden und es ist im Allgemeinen kostengünstiger als das Schmieden. Allerdings können gegossene Flansche im Vergleich zu geschmiedeten Flanschen schlechtere mechanische Eigenschaften aufweisen.

Produktion von Rohrverschlüssen

Die Herstellung von Rohrkappen erfolgt in erster Linie durch Warmumformung, ein Verfahren, bei dem Stahlplatten erhitzt und in die gewünschte Form gebracht werden. Mit diesem Verfahren können verschiedene Formen und Größen von Rohrkappen hergestellt werden. Aufgrund der Einfachheit des Warmumformungsverfahrens ist es weniger kostspielig als die Produktionsmethoden für Blindflansche. Das daraus resultierende Produkt ist jedoch robust und eignet sich für die dauerhafte Abdichtung von Rohrleitungssystemen.

Wesentliche Unterschiede

Die konstruktiven und produktionstechnischen Unterschiede zwischen Blindflanschen und Rohrverschlüssen führen zu unterschiedlichen Eigenschaften, die sich auf ihre Anwendung und Kosten auswirken:

• Gestaltung: Blindflansche sind für eine einfache Demontage und Wartung konzipiert und werden mit Schrauben befestigt. Rohrkappen hingegen sind für einen dauerhaften Verschluss mit einer geschweißten oder geschraubten Befestigung ausgelegt.
• Produktion: Blindflansche können durch Schmieden, Schneiden von Stahlplatten oder Gießen hergestellt werden, wobei jedes Verfahren Auswirkungen auf die Qualität und die Kosten hat. Rohrkappen werden hauptsächlich durch Warmumformung hergestellt, ein einfacheres und weniger kostspieliges Verfahren.
• Kosten: Aufgrund der komplexeren Produktionsverfahren sind Blindflansche im Allgemeinen teurer als Rohrverschlüsse. Auch die Wahl des Herstellungsverfahrens (Schmieden, Schneiden oder Gießen) beeinflusst die Kosten von Blindflanschen.

Diese Unterschiede unterstreichen, wie wichtig es ist, die geeignete Komponente auf der Grundlage der spezifischen Anforderungen des Rohrleitungssystems auszuwählen, wie z. B. die Notwendigkeit eines Wartungszugangs, die Fähigkeit, Druck zu bewältigen, und Budgetbeschränkungen.

Überlegungen zur Installation und Wartung

Einbauverfahren

Blindflansch

Ein Blindflansch wird durch Verschraubung mit einer Dichtung am Ende eines Rohrs montiert. Diese Methode bietet erhebliche Vorteile in Bezug auf die Flexibilität. Sie ermöglicht eine einfache Demontage und Wiedermontage, was für Wartungs- und Reparaturarbeiten entscheidend ist. Die Dichtung sorgt für einen dichten Abschluss und ist daher für Hochdruckanwendungen geeignet. Darüber hinaus kann dieser Installationsprozess relativ schnell durchgeführt werden, was die Stillstandszeiten bei der Einrichtung oder Änderung von Rohrleitungssystemen reduziert.

Rohrkappe

Rohrverschlüsse werden in der Regel durch Schweißen oder Aufschrauben auf das Rohr montiert. Beim Schweißen entsteht eine sehr starke und dauerhafte Verbindung, die eine zuverlässige Abdichtung gewährleistet. Gewindeschneiden ist einfacher, aber weniger sicher als Schweißen, insbesondere in Hochdruckbereichen. Ist eine Rohrkappe jedoch einmal installiert, lässt sie sich nur schwer entfernen, ohne das Rohr aufzuschneiden, was zeitaufwändig sein kann und das Rohr beschädigen kann.

Überlegungen zur Wartung

Blindflansch

Blindflansche sind leicht zu demontieren, was sie für die Wartung sehr praktisch macht. Sie können leicht entfernt werden, um das Innere des Rohrs zu inspizieren, zu reinigen oder die internen Komponenten auszutauschen. Dies macht sie ideal für Systeme, die häufig gewartet werden müssen, wie z. B. in der Chemie-, Öl- und Gasindustrie. Außerdem kann die Dichtung bei der Wartung leicht ausgetauscht werden, um die Integrität der Dichtung zu gewährleisten.

Rohrkappe

Da die Rohrkappen in der Regel fest angebracht sind, muss für die Wartung oder Inspektion die Kappe abgeschnitten werden. Nach Abschluss der Wartungsarbeiten muss eine neue Kappe aufgeschweißt oder aufgeschraubt werden, was die Kosten und den Zeitaufwand für den Wartungsprozess erhöht. Daher eignen sich Rohrkappen eher für Systeme, die nur selten gewartet werden müssen und eine dauerhafte Abdichtung erfordern.

Dichtungsintegrität bei Installation und Wartung

Blindflansch

Beim Einbau ist das richtige Anziehen der Schrauben entscheidend für die Dichtheit eines Blindflansches. Ein zu starkes oder ungleichmäßiges Anziehen kann die Dichtung beschädigen und Leckagen verursachen. Bei der Wartung sollte der Zustand der Dichtung sorgfältig geprüft und bei Bedarf ausgetauscht werden, um die Dichtheit zu gewährleisten.

Rohrkappe

Bei geschweißten Rohrverschlüssen ist die Qualität der Schweißnaht der Schlüssel zur Dichtheit. Eine gut ausgeführte Schweißnaht kann eine lang anhaltende und leckagefreie Dichtung gewährleisten. Bei Rohrverschlüssen mit Gewinde sind ein ordnungsgemäßes Gewinde und die Verwendung geeigneter Dichtungsmassen entscheidend für die Vermeidung von Leckagen. Im Laufe der Zeit können jedoch Vibrationen und Temperaturschwankungen die Dichtheit der Gewindeverbindung beeinträchtigen.

Anwendungsszenarien für Blindflansche und Rohrverschlüsse

Industrielle Anwendungen von Blindflanschen

Blindflansche sind von entscheidender Bedeutung in Industrien, die häufigen Zugang zu Rohrleitungen oder Änderungen erfordern.

Öl- und Gasindustrie

Im Öl- und Gassektor isolieren Blindflansche Systeme und ermöglichen Wartungs- und Inspektionsarbeiten, ohne dass die gesamte Pipeline abgeschaltet werden muss. So können beispielsweise bei Reparaturen Blindflansche installiert werden, um einen Abschnitt der Pipeline zu isolieren, wodurch der Flüssigkeitsdurchfluss verhindert und ein sicheres und effizientes Arbeiten ermöglicht wird.

Chemische Verarbeitung

In chemischen Verarbeitungsbetrieben werden häufig Blindflansche zur Abdichtung von Rohrleitungen bei Chargenprozessen oder Wartungsarbeiten verwendet. Der hohe Druck und die korrosive Natur der chemischen Prozesse erfordern starke und zuverlässige Dichtungen, die Blindflansche bieten.

Stromerzeugung

In Kraftwerken werden Blindflansche in Dampf- und Gasleitungen für vorübergehende Absperrungen während der Wartung verwendet. Die abnehmbare Beschaffenheit von Blindflanschen ermöglicht einen einfachen Zugang zu kritischen Komponenten und erleichtert regelmäßige Inspektionen und Reparaturen, um die Zuverlässigkeit und Sicherheit der Stromerzeugungsanlagen zu gewährleisten.

Industrielle Anwendungen von Rohrverschlüssen

Rohrverschlüsse werden dort eingesetzt, wo ein permanenter oder semi-permanenter Verschluss benötigt wird. Sie eignen sich weniger für Anwendungen, die einen häufigen Zugang erfordern, zeichnen sich aber durch eine dauerhafte Abdichtung aus.

Wasserversorgungssysteme

In privaten und gewerblichen Wasserversorgungsleitungen werden Rohrkappen häufig zum Verschließen von Rohrenden verwendet. Diese Anwendung profitiert von der dauerhaften Abdichtung durch geschweißte oder mit Gewinde versehene Rohrkappen, die langfristig eine leckagefreie Verbindung gewährleisten. Rohrkappen schützen das Rohrleitungssystem vor Verschmutzungen und Verunreinigungen und erhalten so die Wasserqualität.

Dampf-Rohrleitungssysteme

In Industriebetrieben, die Dampf für verschiedene Prozesse verwenden, werden häufig Rohrverschlüsse in ihren Rohrleitungssystemen eingesetzt. Die mit Dampf verbundenen hohen Temperaturen und Drücke erfordern robuste Dichtungslösungen. Rohrverschlüsse bieten einen zuverlässigen Verschluss, der diesen anspruchsvollen Bedingungen standhält, Lecks verhindert und die Systemintegrität aufrechterhält.

Industrielle Rohrleitungssysteme

In verschiedenen industriellen Anwendungen, wie z. B. in Fertigungsbetrieben, werden Rohrverschlüsse verwendet, um die Enden von Rohrleitungen abzudichten. Diese Kappen verhindern das Eindringen von Fremdkörpern in die Rohre, wenn diese nicht in Gebrauch sind. In Systemen, bei denen das Rohrende voraussichtlich nicht häufig betreten wird, bieten Rohrkappen eine kostengünstige und dauerhafte Dichtungslösung.

Vergleichende Analyse von Anwendungsszenarien

Entfernbarkeit und Wartung

Blindflansche sind ideal für Anwendungen, bei denen ein häufiger Zugang zur Rohrleitung erforderlich ist. Ihr Schraubendesign erleichtert den Aus- und Wiedereinbau, ideal für wartungsintensive Branchen wie Öl und Gas, chemische Verarbeitung und Energieerzeugung.

Im Gegensatz dazu eignen sich Rohrkappen besser für permanente oder semi-permanente Verschlüsse. Durch ihre geschweißte oder geschraubte Installationsmethode lassen sie sich nur schwer entfernen, was bei Anwendungen von Vorteil ist, bei denen das Rohrleitungsende nicht häufig zugänglich sein muss, wie z. B. bei Wasserversorgungs- und Dampfrohrsystemen.

Dichtungsanforderungen und Druckverarbeitung

Die für Hochdruckanwendungen konzipierten Blindflansche verwenden Dichtflächen wie Raised Face (RF), Flat Face (FF) und Ring-Type Joint (RTJ), um eine dichte Abdichtung zu gewährleisten, wodurch sie für Hochdruckindustrien geeignet sind.

Rohrverschlüsse bieten zwar ebenfalls eine starke Abdichtung, werden aber im Allgemeinen bei Anwendungen mit niedrigerem Druck eingesetzt. Sie sorgen für einen dauerhaften Verschluss und schützen die Rohrleitung vor Verunreinigungen von außen, bieten aber möglicherweise nicht die gleiche Druckfestigkeit wie Blindflansche.

Kostenvergleich

Auswirkungen des Produktionsprozesses auf die Kosten

Blindflansche können durch Schmieden, Schneiden von Stahlplatten oder Gießen hergestellt werden. Beim Schmieden wird das Metall mit Hilfe von Druckkräften geformt, was aufgrund der damit verbundenen Festigkeit und Haltbarkeit die teuerste Methode ist. Das Schneiden von Stahlplatten ist eine kostengünstigere Alternative, allerdings sind die hergestellten Flansche nicht so stabil wie geschmiedete. Das Gießen ist die kostengünstigste Produktionsmethode, aber die Qualität wird oft als weniger zuverlässig angesehen.

Rohrkappen hingegen werden in der Regel durch Warmumformung von Stahlplatten hergestellt. Dieses Verfahren ist einfacher und kostengünstiger als das Schmieden und trägt dazu bei, dass die Kosten für Rohrkappen im Vergleich zu geschmiedeten Blindflanschen niedriger sind.

Kostenvariation

Die Kosten für Blindflansche sind im Allgemeinen höher. Das liegt vor allem an den verwendeten Materialien und dem Herstellungsverfahren. Blindflansche werden häufig aus Kohlenstoffstahl, Edelstahl, legiertem Stahl, Kupfer, Aluminium und Kunststoff hergestellt, was die Kosten in die Höhe treiben kann. Außerdem bieten sie eine höhere Funktionalität, da sie zu Wartungszwecken leicht entfernt werden können.

Im Gegensatz dazu sind Rohrverschlüsse weniger teuer. Ihre Herstellung ist einfacher und erfordert nicht dasselbe Maß an Präzision. Rohrverschlüsse sind in einer Vielzahl von Materialien erhältlich, darunter Kohlenstoffstahl, legierter Stahl, Edelstahl, Aluminium und Nickellegierungen. Auch nicht-metallische Werkstoffe wie Polyethylen und Polypropylen sind üblich. Einmal installiert, lassen sich Rohrverschlüsse nicht ohne weiteres entfernen.

Kosten-Funktions-Gleichgewicht

Bei Anwendungen, die einen häufigen Zugang zu den Rohrleitungen erfordern, wie z. B. in der Öl- und Gasindustrie, der chemischen Verarbeitung und der Energieerzeugung, können die höheren Kosten von Blindflanschen gerechtfertigt sein. Ihre leichte Demontierbarkeit ermöglicht eine effiziente Wartung und Inspektion und senkt die langfristigen Betriebskosten.

Für Anwendungen, die einen dauerhaften Verschluss ohne späteren Zugang zum Rohrende erfordern, wie bei Wasserversorgungsleitungen und einigen Dampfleitungen, bieten Rohrkappen eine kostengünstige Lösung. Ihre geringeren Kosten machen sie zu einer praktischen Wahl, wenn eine dauerhafte, nicht entfernbare Dichtung ausreicht.

Rohrleitungssysteme

Überblick über Rohrleitungssysteme

Rohrleitungssysteme sind in verschiedenen Branchen von entscheidender Bedeutung für den Transport von Flüssigkeiten und Gasen von einem Ort zum anderen. Diese Systeme umfassen eine breite Palette von Elementen, darunter Rohre, Ventile, Fittings und anderes Zubehör, die zusammenarbeiten, um einen effizienten und sicheren Flüssigkeitsfluss zu gewährleisten.

Arten und Hauptkomponenten von Rohrleitungssystemen

Industrielle Rohrleitungssysteme

Industrielle Rohrleitungssysteme werden in Hochdruck- und Hochtemperaturumgebungen eingesetzt, wie sie typischerweise in Chemieanlagen, Energieerzeugungsanlagen und Ölraffinerien vorkommen. Diese Systeme erfordern oft robuste Materialien und Komponenten, wie Edelstahl, legierter Stahl und spezielle Armaturen wie Blindflansche und Rohrkappen, um den anspruchsvollen Bedingungen standzuhalten.

Kommerzielle Rohrleitungssysteme

Gewerbliche Rohrleitungssysteme regeln die Wasserversorgung, Heizung, Kühlung und Gasverteilung in Gebäuden und Anlagen. Bei diesen Systemen stehen Zuverlässigkeit und Kosteneffizienz im Vordergrund, wobei Materialien wie Kohlenstoffstahl, Kupfer und Kunststoff verwendet werden. Rohrkappen werden üblicherweise als dauerhafte Verschlüsse für unbenutzte Rohrenden verwendet.

Rohrleitungssysteme für Wohngebäude

Bei Rohrleitungssystemen für Wohngebäude liegt der Schwerpunkt auf der Versorgung der Häuser mit Wasser und Gas. Diese Systeme müssen sicher, effizient und einfach zu warten sein. Materialien wie PVC, PEX und Kupfer werden aufgrund ihrer Haltbarkeit und einfachen Installation häufig verwendet. Rohrverschlüsse sorgen dafür, dass die Rohre dicht und frei von Verunreinigungen bleiben.

Wichtige Komponenten

Rohre: Die primären Leitungen für den Flüssigkeitsstrom in Rohrleitungssystemen bestehen aus verschiedenen Materialien, darunter Kohlenstoffstahl, Edelstahl, Kupfer und Kunststoff, die jeweils auf der Grundlage der spezifischen Anforderungen des Systems, wie Druck, Temperatur und Art der Flüssigkeit, ausgewählt werden.

Ventile: Ventile steuern den Durchfluss von Flüssigkeiten in Rohrleitungssystemen. Sie können den Flüssigkeitsstrom starten, stoppen oder regulieren und sind in verschiedenen Ausführungen erhältlich, darunter Schieber, Kugelhähne und Absperrklappen. Die Wahl des Ventiltyps hängt von der Anwendung und dem erforderlichen Maß an Kontrolle ab.

Beschläge: Fittings verbinden Rohre und andere Komponenten innerhalb des Rohrleitungssystems. Sie umfassen Bögen, T-Stücke, Reduzierstücke und Flansche, die für die Lenkung des Flüssigkeitsstroms und die Anpassung an Änderungen der Rohrrichtung oder des Durchmessers unerlässlich sind. Blindflansche und Rohrkappen sind spezielle Arten von Fittings, die zum Verschließen von Rohrenden verwendet werden.

Vergleichende Analyse: Blindflansche vs. Rohrverschlüsse in Rohrleitungssystemen

Funktionsweise

Blindflansche: Blindflansche verschließen vorübergehend das Ende eines Rohres, so dass sie bei Wartungs- oder Inspektionsarbeiten leicht entfernt und wieder angebracht werden können. Dies ist ideal für Systeme, die häufig zugänglich sein müssen.

Rohrkappen: Rohrkappen dichten das Ende eines Rohrs dauerhaft ab und eignen sich daher für Anwendungen, bei denen das Rohrende nicht regelmäßig zugänglich sein muss.

Installation und Wartung

Blindflansche: Die Blindflansche werden durch Verschraubung mit Dichtungen installiert und sind leicht abnehmbar, was Wartung und Inspektion erleichtert. Diese Installationsmethode ist schneller und reduziert die Ausfallzeiten.

Rohrkappen: Rohrkappen werden in der Regel auf das Rohr geschweißt oder geschraubt und bilden eine starke, dauerhafte Verbindung. Das Entfernen von Rohrkappen erfordert jedoch ein zeitaufwändiges Schneiden, das das Rohr beschädigen kann.

Kosten

Blindflansche: Im Allgemeinen teurer aufgrund der komplexen Produktionsverfahren (Schmieden, Schneiden von Stahlplatten, Gießen) und der verwendeten Materialien (Kohlenstoffstahl, Edelstahl, legierter Stahl).

Rohrkappen: Sie sind weniger teuer, werden durch einfachere Verfahren wie die Warmumformung hergestellt und sind in einer breiteren Palette von Materialien erhältlich, einschließlich nichtmetallischer Optionen.

Anwendungen in Rohrleitungssystemen

Unter Druck stehende Systeme: Blindflansche werden bevorzugt in druckbeaufschlagten Systemen eingesetzt. Dazu gehören Anlagen in der Öl- und Gasindustrie und in chemischen Verarbeitungsbetrieben. Ihre Fähigkeit, hohen Drücken standzuhalten und einen einfachen Zugang für die Wartung zu ermöglichen, macht sie in diesen Umgebungen unverzichtbar.

Nicht-druckbeaufschlagte Systeme: In drucklosen oder Niederdrucksystemen werden häufig Rohrverschlüsse verwendet, z. B. bei Wasserversorgungsleitungen in Wohn- und Geschäftsgebäuden. Aufgrund ihrer Kosteneffizienz und ihrer dauerhaften Abdichtungsfähigkeit sind sie ideal für Anwendungen, bei denen ein häufiger Zugang nicht erforderlich ist.

Hochtemperatur-Systeme: In Hochtemperaturumgebungen, wie z. B. Dampfrohrleitungen in Kraftwerken, können sowohl Blindflansche als auch Rohrkappen verwendet werden. Die Wahl hängt davon ab, ob das System häufig zugänglich sein muss (Blindflansche) oder eine dauerhafte Abdichtung erfordert (Rohrkappen).

Fallstudien zu realen Anwendungen

Öl- und Gasindustrie

Blindflansche

Blindflansche sind auf Offshore-Ölplattformen von entscheidender Bedeutung, um Hochdruck-Pipelineabschnitte während der Wartung und Inspektion zu isolieren. Bei der Wartung eines Rohölpipeline-Abschnitts können Blindflansche beispielsweise dazu verwendet werden, den Öldurchfluss zu stoppen, hohen Drücken standzuhalten und leicht aus- und wieder eingebaut zu werden, um den Zugang zu ermöglichen, ohne das gesamte System abzuschalten und die Ausfallzeit zu minimieren.

Rohrkappen

Rohrverschlüsse werden in Niederdruck-Hilfsleitungen verwendet, z. B. für die Wassereinspritzung oder die Zufuhr von chemischen Zusatzstoffen. Diese Rohrleitungen müssen nicht häufig betreten werden, so dass Rohrkappen eine kostengünstige und dauerhafte Abdichtungslösung darstellen. In einem Wassereinspritzsystem beispielsweise dichten Rohrkappen die Enden nicht verwendeter Abzweigungen ab und verhindern so Korrosion und Verunreinigung.

Chemische Verarbeitungsbetriebe

Blindflansche

In Chemieanlagen wird häufig mit hochkorrosiven und unter hohem Druck stehenden Stoffen gearbeitet. Blindflansche werden verwendet, um Abschnitte von Rohrleitungen während Chargenprozessen oder bei der Wartung von Anlagen abzudichten. In einem großen chemischen Reaktorsystem können Blindflansche den Reaktor vom Rest der Rohrleitungen isolieren. Dies gewährleistet die Sicherheit der Arbeiter bei Reinigungs-, Reparatur- oder Austauscharbeiten, da der Blindflansch eine zuverlässige und entfernbare Dichtung darstellt.

Rohrkappen

Rohrverschlüsse werden in kleineren, nicht kritischen Rohrleitungssystemen in chemischen Anlagen eingesetzt. In einer chemischen Syntheseanlage im Labormaßstab werden Rohrkappen beispielsweise verwendet, um die Enden von Rohren abzudichten, die nicht in Gebrauch sind, um das Eindringen von Luft oder Verunreinigungen zu verhindern. Aufgrund ihrer einfachen Installation und relativ geringen Kosten eignen sie sich für diese weniger kritischen Anwendungen.

Stromerzeugungsanlagen

Blindflansche

In Dampfleitungen von Kraftwerken werden Blindflansche für vorübergehende Absperrungen bei Wartungsarbeiten verwendet. Wenn eine Dampfturbine inspiziert oder repariert werden muss, können Blindflansche installiert werden, um die Turbine von der Dampfversorgung zu trennen. Aufgrund ihrer Widerstandsfähigkeit gegen hohe Temperaturen und Drücke sowie ihrer einfachen Demontage sind Blindflansche für diese Anwendungen ideal.

Rohrkappen

Im Kühlwassernetz dichten Rohrkappen nicht genutzte Rohre ab, um Algenwachstum und das Eindringen von Schmutz zu verhindern, der die Rohre verstopfen und die Kühlleistung verringern kann.

Häufig gestellte Fragen

Nachstehend finden Sie Antworten auf einige häufig gestellte Fragen:

Was sind die Hauptunterschiede zwischen Blindflanschen und Rohrverschlüssen?

Blindflansche und Rohrkappen werden beide zur Abdichtung der Enden von Rohrleitungssystemen verwendet, unterscheiden sich jedoch erheblich in Design, Funktionalität und Anwendung.

Blindflansche sind massive Scheiben mit Schraubenlöchern, die es ermöglichen, sie ohne Schweißen an einem Rohrleitungssystem zu befestigen. Sie sind in verschiedenen Ausführungen erhältlich, z. B. mit erhabener oder flacher Dichtfläche, und sind für vorübergehende oder dauerhafte Verschlüsse konzipiert, die die Systemisolierung, Druckprüfung und den Zugang für Wartungsarbeiten erleichtern. Blindflansche werden häufig in Branchen wie der Öl- und Gasindustrie, der chemischen Verarbeitung und der Energieerzeugung eingesetzt, da sie sich leicht montieren und demontieren lassen und somit für häufigen Zugang oder zukünftige Erweiterungen geeignet sind.

Rohrkappen hingegen sind einfacher konstruiert und werden in der Regel eingeschweißt. Sie haben keine Schraubenlöcher und werden in erster Linie dazu verwendet, das Ende eines Rohrs dauerhaft abzudichten, was sie weniger flexibel für künftige Anpassungen oder häufige Wartungsarbeiten macht. Rohrkappen werden häufig in Gebäuden oder festen Rohrleitungen verwendet, bei denen das Rohrende nicht regelmäßig zugänglich sein muss.

Wann sollte ich einen Blindflansch und wann eine Rohrkappe verwenden?

Blindflansche und Rohrverschlüsse dienen in Rohrleitungssystemen unterschiedlichen Zwecken, und ihre Auswahl hängt von den spezifischen Anforderungen der Anwendung ab.

Blindflansche sind ideal, wenn ein häufiger Zugang zum Rohrleitungssystem erforderlich ist. Sie werden mit einer Dichtung auf das Rohr geschraubt und lassen sich für Wartung, Inspektion oder Druckprüfung leicht demontieren. Dadurch eignen sie sich für Anwendungen, bei denen eine vorübergehende Abdichtung erforderlich ist, insbesondere in druckbeaufschlagten Systemen.

Rohrkappen hingegen sorgen für eine dauerhafte Abdichtung der Rohrenden. Sie werden entweder auf das Rohr geschweißt oder aufgeschraubt und sind daher für Anwendungen, die einen häufigen Zugang erfordern, weniger geeignet. Sie sind jedoch kostengünstiger und werden in der Regel in drucklosen oder Niederdrucksystemen verwendet, wo die Dichtung nicht entfernt werden muss.

Wie sehen die Kosten von Blindflanschen im Vergleich zu Rohrverschlüssen aus?

Die Kosten für Blindflansche und Rohrverschlüsse unterscheiden sich in erster Linie aufgrund ihrer Produktionsverfahren, Materialanforderungen und Konstruktionskomplexität. Blindflansche sind in der Regel teurer, weil sie mit fortschrittlichen Techniken wie Schmieden, Schneiden aus Stahlplatten oder Gießen hergestellt werden, die mehr Arbeit und Material erfordern. Sie werden oft aus hochwertigen Materialien wie Kohlenstoffstahl, Edelstahl und legiertem Stahl hergestellt, was ihre Kosten weiter in die Höhe treibt. Darüber hinaus erhöht ihre Konstruktion mit Schraubenlöchern und der Notwendigkeit von Dichtungen die Komplexität der Herstellung und die Kosten.

Im Gegensatz dazu werden Rohrkappen in einfacheren Warmverformungsverfahren hergestellt und erfordern nicht denselben Grad an anspruchsvollen Materialien. Ihr Design ist einfach, sie haben keine Schraubenlöcher und sind daher weniger kostspielig in der Herstellung.

Blindflansche verursachen zwar höhere Anschaffungskosten, bieten aber langfristige Einsparungen durch Langlebigkeit und geringeren Wartungsaufwand, insbesondere in Hochdrucksystemen. Rohrkappen sind im Vorfeld wirtschaftlicher und eignen sich für Niederdrucksysteme oder vorübergehende Abdichtungsanwendungen, bei denen eine einfache Installation und minimale Wartung im Vordergrund stehen.

Was sind die funktionalen Unterschiede zwischen Blindflanschen und Rohrverschlüssen?

Blindflansche und Rohrkappen haben eine ähnliche Funktion bei der Abdichtung von Rohrenden, unterscheiden sich jedoch erheblich in ihrer Konstruktion und Anwendung.

Blindflansche sind massive runde Platten mit Schraubenlöchern am Umfang, die auf das Ende eines Rohrs geschraubt werden, wobei häufig Dichtungen verwendet werden, um eine sichere Abdichtung zu gewährleisten. Sie werden typischerweise in Hochdrucksystemen wie in petrochemischen Anlagen und in der Öl- und Gasindustrie verwendet, wo robuste, abnehmbare Dichtungen für Wartungs- und Inspektionszwecke erforderlich sind.

Rohrkappen hingegen sind einfachere Abdeckungen, die auf das Ende eines Rohrs passen und angeschweißt oder angeschraubt werden können. Sie werden im Allgemeinen in Niederdrucksystemen wie Sanitär- und Entwässerungssystemen verwendet, wo eine schnelle, dauerhafte Abdichtung erforderlich ist. Einmal installiert, lassen sich Rohrkappen nicht leicht entfernen, was sie für Systeme, die einen regelmäßigen Zugang erfordern, weniger flexibel macht.

Welche Anforderungen gelten für den Einbau von Blindflanschen und Rohrkappen?

Die Einbauanforderungen für Blindflansche und Rohrverschlüsse unterscheiden sich je nach Konstruktion und Anwendung in Rohrleitungssystemen.

Für Blindflansche:

1. Achten Sie darauf, dass die Schraubenlöcher des Blindflansches genau mit der Flanschverbindung fluchten, um Verformungen zu vermeiden und eine dichte Abdichtung zu gewährleisten.
2. Positionieren Sie den Blindflansch richtig, so dass die Oberfläche beim Einbau nach außen zeigt.
3. Stecken Sie die Schrauben durch die Schraubenlöcher und ziehen Sie die Muttern gleichmäßig an, ohne sie zu überdrehen, um ein Verziehen des Flansches zu vermeiden.
4. Verwenden Sie eine Dichtung in gutem Zustand und stellen Sie sicher, dass sie richtig positioniert ist, um Lecks zu vermeiden.

Für Rohrverschlüsse:

1. Bereiten Sie das Rohrende vor, indem Sie sicherstellen, dass es glatt und frei von Graten ist, damit es richtig passt.
2. Rohrverschlüsse können durch Schweißnähte oder Gewinde abgedichtet werden. Bei Gewindekappen ist darauf zu achten, dass die Gewinde sauber und richtig ausgerichtet sind.
3. Bei geschweißten Kappen ist auf eine gleichmäßige Wärmeverteilung zu achten, um ein Verziehen des Rohrs oder der Kappe zu vermeiden.

Sowohl bei Blindflanschen als auch bei Rohrverschlüssen muss auf Materialverträglichkeit und Dichtungsmethoden geachtet werden, um eine zuverlässige und leckagefreie Installation zu gewährleisten.

Gibt es bestimmte ASME-Normen, die sowohl für Blindflansche als auch für Rohrverschlüsse gelten?

Ja, es gibt spezifische ASME-Normen, die sowohl für Blindflansche als auch für Rohrverschlüsse gelten. Für Blindflansche sind die wichtigsten Normen die ASME B16.5, die die Abmessungen und Toleranzen für Rohrflansche und Flanschverbindungen regelt, und die ASME B16.47 oder B16.48 für größere Abmessungen. Diese Normen stellen sicher, dass die Flansche den Anforderungen der Industrie an Druck- und Temperaturwerte entsprechen.

Für Rohrverschlüsse hängen die relevanten ASME-Normen von der Art des Verschlusses ab. Stumpfschweißkappen fallen unter die ASME B16.9, in der die Abmessungen und Toleranzen für werkseitig hergestellte Knet-Stumpfschweißfittings festgelegt sind. Muffenschweiß- und Gewindeverschlüsse fallen unter die ASME B16.11, die die Anforderungen für geschmiedete Fittings, Muffenschweiß- und Gewindeverbindungen behandelt.

Diese Normen stellen sicher, dass sowohl Blindflansche als auch Rohrverschlüsse nach einheitlichen Qualitäts- und Leistungsspezifikationen hergestellt werden, die für ihre jeweiligen Anwendungen in verschiedenen Branchen geeignet sind.
